Ventiladores de impresora 3D
Los ventiladores en impresoras 3D desempeñan un papel importante en garantizar un funcionamiento estable y una calidad de impresión consistente. Se instalan en diferentes ubicaciones a lo largo de la impresora, cada uno cumpliendo una función específica, como enfriar las capas impresas, mantener la temperatura de la cámara, regular la temperatura del hotend o garantizar un flujo de aire adecuado para los componentes electrónicos.
En esta wiki, cubriremos todos los ventiladores utilizados en impresoras 3D Bambu Lab, su ubicación de instalación y sus funciones principales. La tabla a continuación proporciona un resumen rápido para facilitar la consulta.
Bambu Lab H2C
Ventilador de enfriamiento para hotend
Ubicación: Se instala cerca del disipador de calor.
Función: Su función principal es enfriar el hotend para evitar el calentamiento ascendente, que provoca que el calor viaje hacia arriba y ablande el filamento prematuramente, causando atascos o atascos. Es importante para filamentos de alta temperatura o cámaras cerradas.
Especificaciones: Un ventilador único fijado con dos tornillos M2.5×8 y dos tornillos BT2.6×8. Está hecho de plástico negro y pesa 72 g. Las dimensiones del embalaje son 100 × 135 × 45 mm.
- Enlace de compra: Ventilador de enfriamiento para H2D y H2C.
- Guía de reemplazo: Reemplazar ventilador de enfriamiento para hotend H2D/H2C.
Ventilador de enfriamiento mejorado para cabezal
Ubicación: En la parte frontal del extrusor.
Función: El ventilador de enfriamiento mejorado para cabezal elimina el calor del disipador de calor del extrusor y hotend. Mediante un control inteligente de temperatura, puede mejorar los atascos y bloqueos de extrusión que pueden causar condiciones de trabajo exigentes, aumentando la temperatura ambiente recomendada de la impresora en 3°C.
Especificaciones:
Está hecho de materiales metálicos y plásticos negros y pesa 58 g. Las dimensiones del embalaje son 100 × 135 × 45 mm.
- Enlace de compra: Ventilador de enfriamiento mejorado para cabezal.
- Guía de reemplazo: Reemplazar ventilador de enfriamiento mejorado para cabezal H2D/H2C.

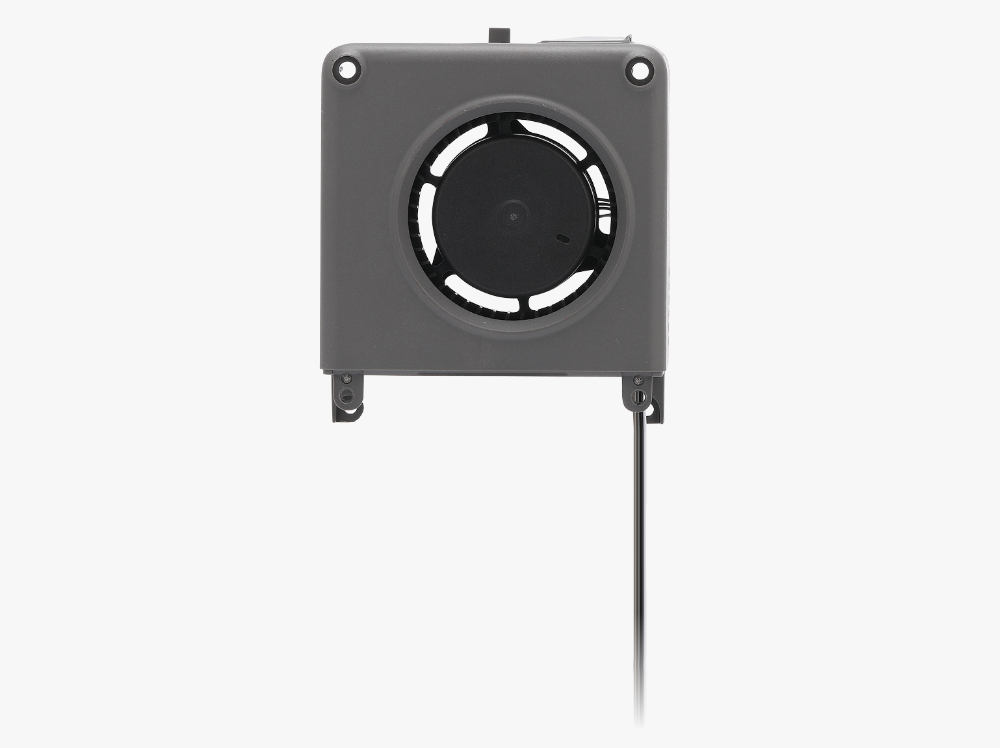

Ventilador de capa
Ubicación: En el cabezal, con salida de aire cerca de la boquilla y un conducto que dirige el aire sobre el área de impresión
Función:
Enfría el filamento recién extruido justo después de salir de la boquilla. Esto ayuda a solidificar cada capa rápidamente, mejorando el rendimiento de voladizos, puentes, adhesión de capas, reduciendo el filamento sobrante y la calidad general de impresión.
Especificaciones: Se fija con dos tornillos BT2.6-8 y dos tornillos BT3-20. Está hecho de plástico negro y pesa 107 gramos. Las dimensiones del embalaje son 100 × 135 × 45 mm.
-
Enlace de compra: Ventilador de capa - H2D y H2C.
-
Guía de reemplazo: Reemplazar ventilador de capa H2D/H2C.

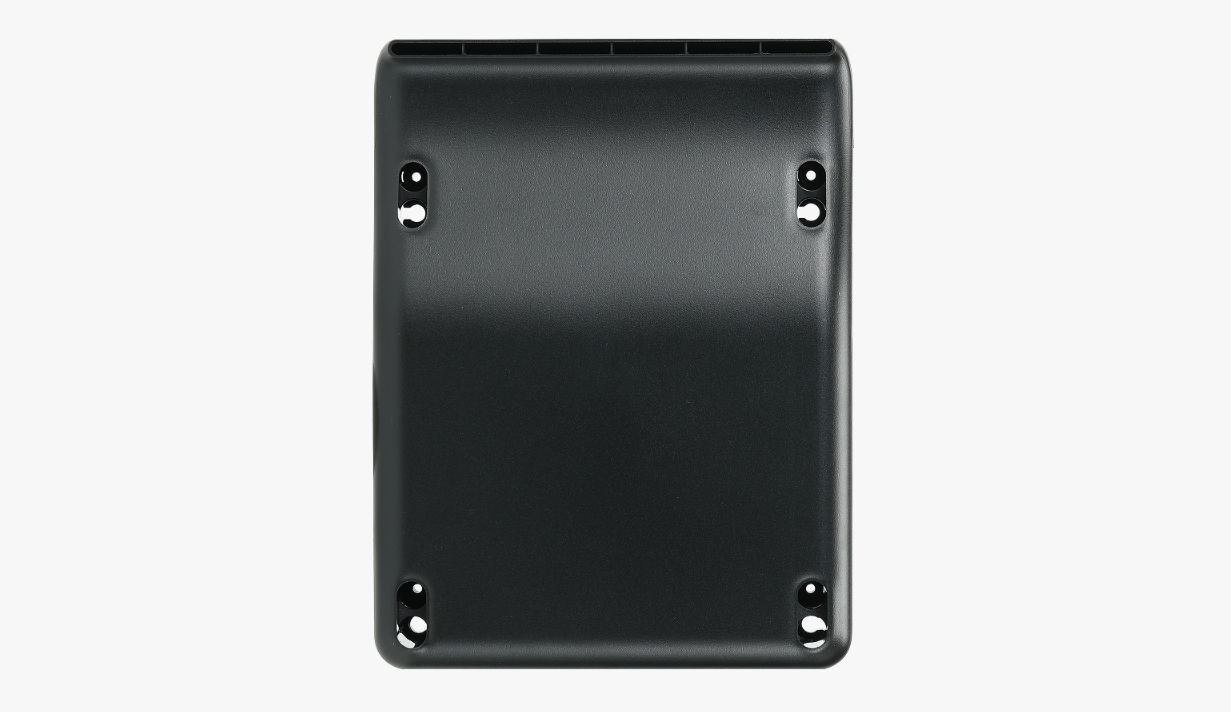

Ventilador auxiliar de capa
Ubicación: Se monta en el lateral de la estructura de la impresora.
Función:
Está diseñado para mejorar la calidad de impresión, especialmente en modelos grandes y voladizos complejos. Dirige un fuerte flujo de aire amplio sobre la pieza impresa mientras se construye, siendo especialmente útil para impresión de alta velocidad donde se requiere enfriamiento más rápido y consistente.
Especificaciones: Es un ventilador de enfriamiento potente de 12 W instalado en el lado izquierdo de la cámara de la impresora, proporcionando condiciones de enfriamiento para impresión de alta velocidad. Se fija con dos tornillos BTG3-14.5 y dos tornillos suaves. Está hecho de materiales plásticos y metálicos negros y pesa 792 gramos. Las dimensiones del embalaje son 290 × 235 × 80 mm.
- Enlace de compra: Ventilador auxiliar de capa - Serie H2.
- Guía de reemplazo: Guía de reemplazo del ventilador auxiliar de capa para la Serie H2.
Ventilador de circulación térmica de cámara
Ubicación: Montado en la parte trasera de la impresora, alineado con los orificios de disipación de calor en el panel trasero, generalmente en la sección superior o media detrás del conjunto de filtro.
Función:
Es responsable de regular la temperatura interna de la cámara y ayudar con la ventilación del aire. Funciona principalmente eliminando el aire caliente de la cámara cerrada hacia el exterior, ayudando a enfriar la cámara cuando las temperaturas son demasiado altas y manteniendo condiciones estables para materiales sensibles al calor.
Especificaciones: Se instala en el revestimiento interno derecho de la impresora. Se fija con cuatro tornillos BT4-32 y dos cintas adhesivas de doble cara. Pesa 255 gramos y está hecho de plástico negro y metal. Las dimensiones del embalaje son 120 × 90 × 120 mm.
- Enlace de compra: Ventilador de circulación térmica de cámara.
- Guía de reemplazo: Reemplazar ventilador de circulación térmica de cámara.
Ventilador de placa MC
Ubicación: Posicionado cerca o sobre el disipador de calor de la placa MC.
Función: Regula la temperatura de la placa MC durante el funcionamiento, ayudando a prevenir sobrecalentamiento y estrés térmico. Una temperatura operativa estable para la placa de control garantiza un rendimiento confiable de la impresora, protege los componentes electrónicos críticos y soporta una operación constante a largo plazo.
Especificaciones: Se fija con cuatro tornillos suaves. Pesa 41 g y está hecho de plástico negro y metal. Las dimensiones del embalaje son 105 × 54 × 33 mm.
-
Enlace de compra: Ventilador de placa MC - Serie H2.
-
Guía de reemplazo: Reemplazar ventilador de placa MC de la Serie H2.
Ventilador de escape de cámara
Ubicación: En la sección trasera de la carcasa de la impresora.
Función:
Está diseñado para gestionar el flujo de aire dentro de la carcasa de la impresora. Ventila el aire del interior de la impresora, ayudando a mantener una temperatura controlada, reducir la acumulación de humos o olores al imprimir materiales como ABS o ASA, y promover condiciones de impresión más estables. Este flujo de aire controlado también ayuda a minimizar el riesgo de deformación, asegurando impresiones de mayor calidad y consistencia.
Especificaciones: Se fija con seis tornillos suaves. Pesa 472 g y está hecho de materiales plásticos y metálicos negros. Las dimensiones del embalaje son 120 × 90 × 120 mm.
- Enlace de compra: Ventilador de escape de cámara.
- Guía de reemplazo: Reemplazar ventilador de escape de cámara de la Serie H2.
Conducto del ventilador de enfriamiento para hotend
Ubicación: Posicionado entre la placa TH y el extrusor.
Función: Redirige el flujo de aire del ventilador hacia el disipador de calor del hotend.
Especificaciones:
Está hecho de materiales plásticos negros y pesa 23 g. Las dimensiones del embalaje son 60 × 60 × 30 mm.
- Enlace de compra: Conducto del ventilador de enfriamiento para hotend.
- Guía de reemplazo: Reemplazar conducto del ventilador de enfriamiento para hotend.
Bambu Lab H2D

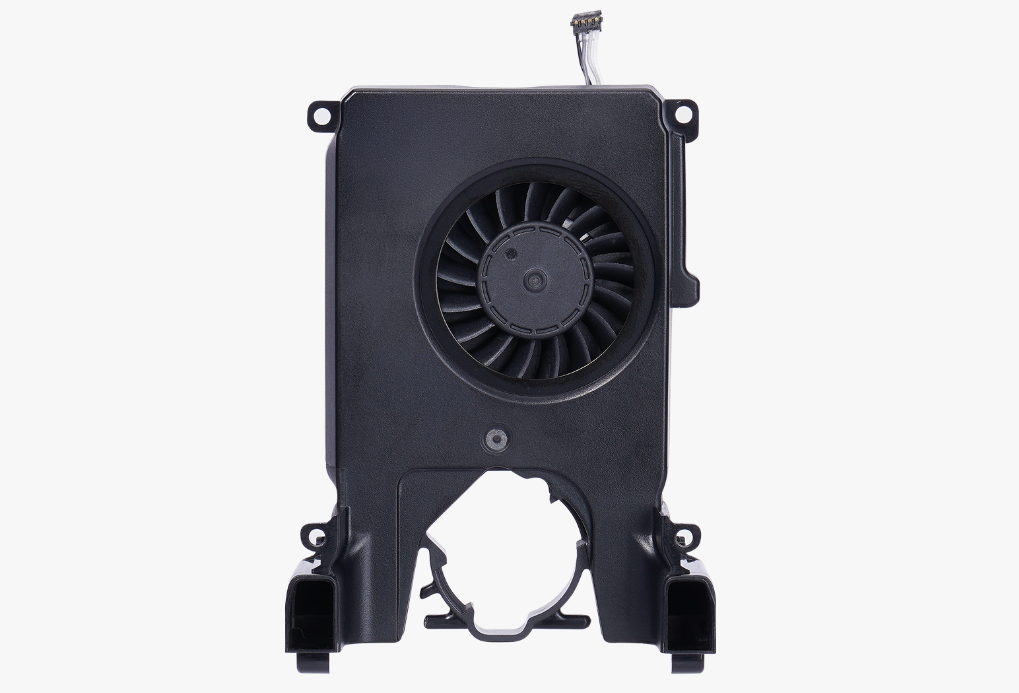

Ventilador de enfriamiento para hotend
Ubicación: Se instala cerca del disipador de calor.
Función:
Su función principal es enfriar el hotend para evitar el calentamiento ascendente, que provoca que el calor viaje hacia arriba y ablande el filamento prematuramente, causando atascos o atascos. Es importante para filamentos de alta temperatura o cámaras cerradas.
Especificaciones: Un ventilador único fijado con dos tornillos M2.5×8 y dos tornillos BT2.6×8. Está hecho de plástico negro y pesa 72 g. Las dimensiones del embalaje son 100 × 135 × 45 mm.
- Voltaje de operación: 24V / 1.6A.
- Enlace de compra: Ventilador de enfriamiento para H2D y H2C.
- Guía de reemplazo: Reemplazar ventilador de enfriamiento para hotend H2D/H2C.

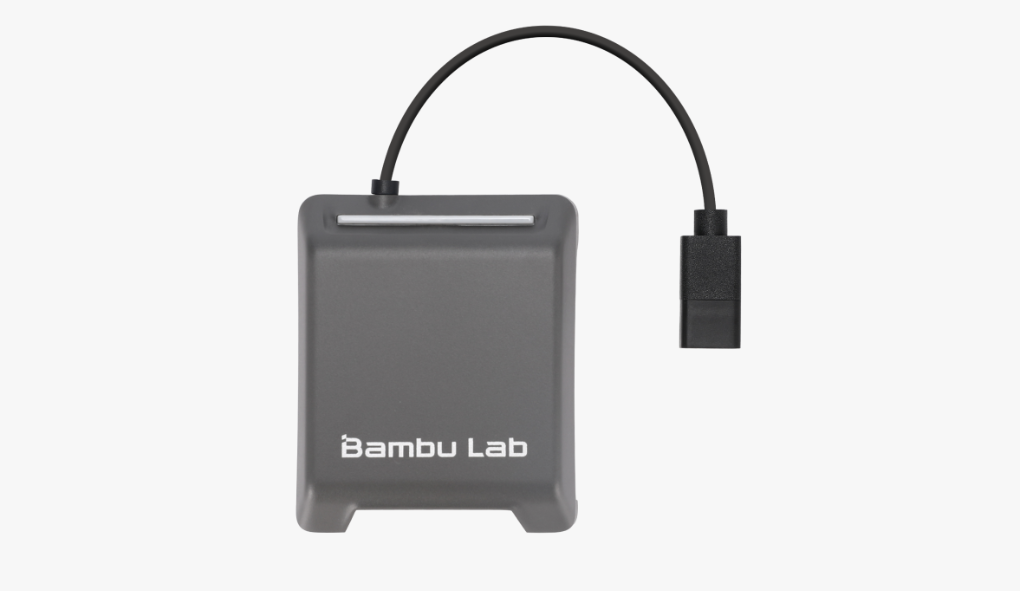

Ventilador de enfriamiento mejorado para cabezal
Ubicación: En la parte frontal del extrusor.
Función:
El ventilador de enfriamiento mejorado del cabezal dirige el flujo de aire sobre las aletas del disipador de calor del hotend, manteniendo las temperaturas estables durante impresiones a alta temperatura. Esto ayuda a minimizar la posibilidad de atascos de filamento y problemas de extrusión.
Además de enfriar el hotend, el ventilador mejorado también proporciona un flujo de aire enfocado al área del extrusor, aumentando la estabilidad de la impresión y la fiabilidad general con filamentos sensibles al calor.
- Especificaciones:
Está fabricado con materiales metálicos y plásticos negros y pesa 58 g. El tamaño de empaque es 100 × 135 × 45 mm.
-
Enlace de compra: Ventilador de enfriamiento mejorado del cabezal.
-
Guía de reemplazo: Reemplazar ventilador de enfriamiento mejorado del cabezal H2D/H2C.
Ventilador de capa
Ubicación: En el cabezal, con su salida de aire cerca de la boquilla y un conducto que dirige el aire sobre el área de impresión.
Función:
Enfría el filamento recién extruido justo después de salir de la boquilla. Esto ayuda a solidificar cada capa rápidamente, mejorando el rendimiento de voladizos, puentes, adhesión entre capas, reduciendo el hilado y la calidad general de la impresión.
Especificaciones: Se fija con dos tornillos BT2.6-8 y dos tornillos BT3-20. Está fabricado con plástico negro y pesa 107 gramos. El tamaño de empaque es 100 × 135 × 45 mm.
- Enlace de compra: Ventilador de capa - H2D y H2C.
- Guía de reemplazo: Reemplazar ventilador de capa H2D/H2C.
Ventilador auxiliar de capa
Ubicación: Montado en el lateral del marco de la impresora.
Función:
Está diseñado para mejorar la calidad de impresión, especialmente en modelos grandes y voladizos complejos. Dirige un flujo de aire fuerte y amplio sobre la pieza impresa mientras se construye, siendo especialmente útil para impresión de alta velocidad donde se requiere enfriamiento más rápido y consistente.
Especificaciones: Es un ventilador de enfriamiento potente de 12 W instalado en el lado izquierdo de la cámara de la impresora, proporcionando condiciones de enfriamiento para impresión de alta velocidad. Se fija con dos tornillos BTG3-14.5 y dos tornillos suaves. Está fabricado con materiales plástico negro y metálico y pesa 792 gramos. El tamaño de empaque es 290 × 235 × 80 mm.
-
Enlace de compra: Ventilador auxiliar de capa - Serie H2.
-
Guía de reemplazo: Guía de reemplazo del ventilador auxiliar de capa para la Serie H2.
Ventilador de circulación de calor de cámara
Ubicación: Montado en la parte trasera de la impresora, alineado con los agujeros de disipación de calor proporcionados en el panel trasero, generalmente en la sección superior o media detrás del conjunto de filtro.
Función: Se encarga de regular la temperatura interna de la cámara y asistir en la ventilación del aire. Funciona principalmente eliminando el aire caliente de la cámara cerrada hacia el exterior, ayudando a enfriar la cámara cuando las temperaturas son demasiado altas y manteniendo condiciones estables de cámara para materiales sensibles al calor.
Especificaciones: Se instala en el forro interno derecho de la impresora. Se fija con cuatro tornillos BT4-32 y dos cintas adhesivas de doble cara. Pesa 255 gramos y está fabricado con plástico negro y metal. El tamaño de empaque es 120 × 90 × 120 mm.
- Enlace de compra: Ventilador de circulación de calor de cámara.
- Guía de reemplazo: Reemplazar ventilador de circulación de calor de cámara.

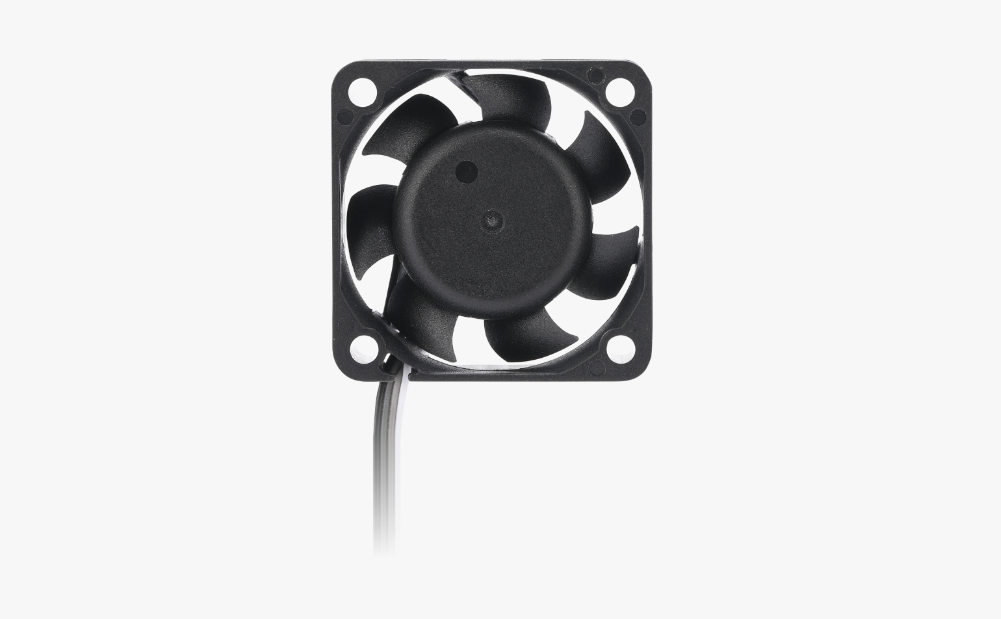

Ventilador de placa MC
Ubicación: Posicionado cerca o sobre el disipador de calor de la placa MC.
Función: Se encarga de regular la temperatura de la placa MC durante su operación, ayudando a evitar sobrecalentamiento y estrés térmico. Una temperatura operativa estable para la placa de control garantiza un rendimiento confiable de la impresora, protege los componentes electrónicos críticos y soporta una operación constante a largo plazo.
Especificaciones: Se fija con cuatro tornillos suaves. Pesa 41 g y está fabricado con plástico negro y metal. El tamaño de empaque es 105 × 54 × 33 mm.
- Enlace de compra: Ventilador de placa MC - Serie H2.
- Guía de reemplazo: Reemplazar ventilador de placa MC de la Serie H2.
Ventilador de escape de cámara
Ubicación: En la sección trasera de la carcasa de la impresora.
Función:
Está diseñado para gestionar el flujo de aire dentro de la carcasa de la impresora. Ventila el aire desde el interior de la impresora, ayudando a mantener una temperatura controlada, reducir la acumulación de humos o olores al imprimir materiales como ABS o ASA, y promover condiciones de impresión más estables. Este flujo de aire controlado también ayuda a minimizar el riesgo de deformación, asegurando impresiones de mayor calidad y consistencia.
Especificaciones: Se fija con seis tornillos suaves. Pesa 472 g y está fabricado con materiales plástico negro y metálico. El tamaño de empaque es 120 × 90 × 120 mm.
- Enlace de compra: Ventilador de escape de cámara.
- Guía de reemplazo: Reemplazar ventilador de escape de cámara de la Serie H2.

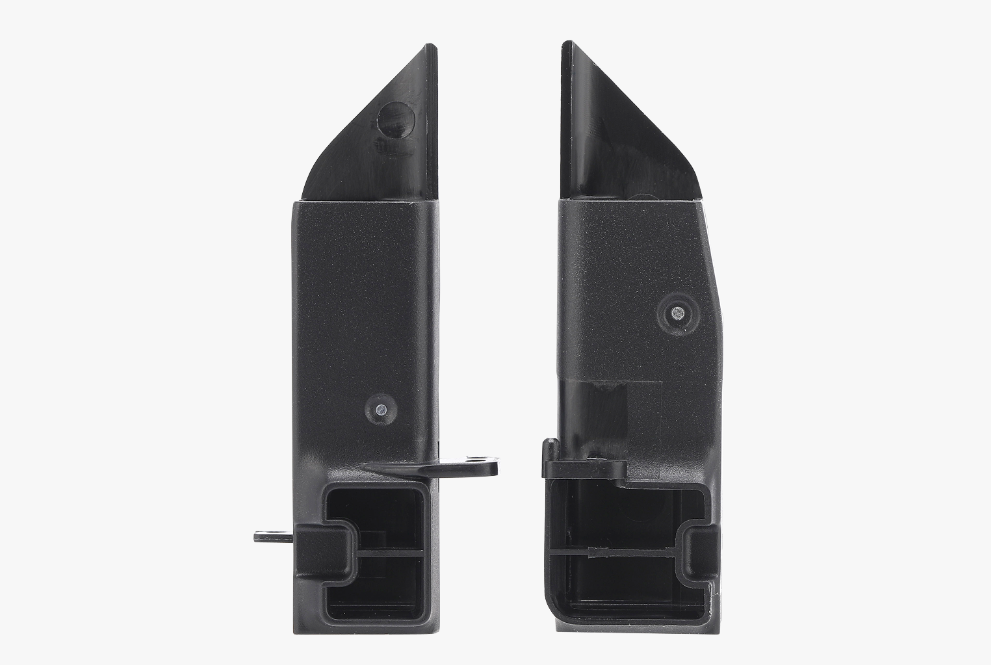

Conducto de aire del ventilador de enfriamiento del hotend
Ubicación: Posicionado entre la placa TH y el extrusor.
Función: Redirige el flujo de aire del ventilador hacia el disipador de calor del hotend.
Especificaciones:
Está fabricado con materiales plásticos negros y pesa 23 g. El tamaño de empaque es 60 × 60 × 30 mm.
- Enlace de compra: Conducto de aire del ventilador de enfriamiento del hotend.
- Guía de reemplazo: Reemplazar conducto de aire del ventilador de enfriamiento del hotend.
Bambu Lab H2S

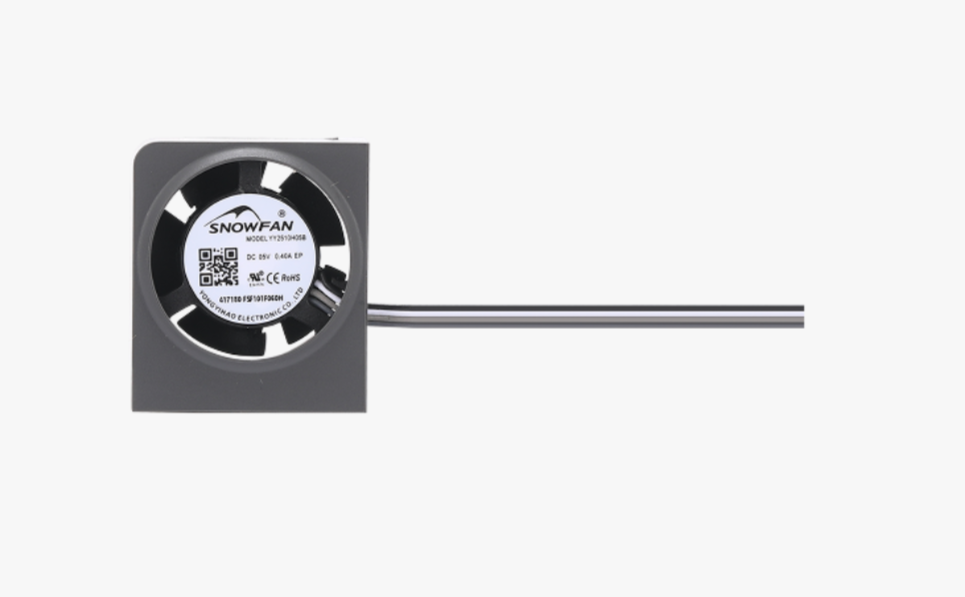

Ventilador de enfriamiento para hotend
Ubicación: Se instala cerca del disipador de calor.
Función:
Su función principal es enfriar el hotend para evitar el calentamiento ascendente, que provoca que el calor viaje hacia arriba y ablande el filamento prematuramente, causando atascos o problemas de extrusión. Es importante para filamentos de alta temperatura o cámaras cerradas.
Especificaciones:
Un ventilador único fijado con dos tornillos BT2.6-4. Está fabricado con plástico negro y pesa 72 g. El tamaño de empaque es 100 × 135 × 45 mm.
- Enlace de compra: Ventilador de enfriamiento para H2S.
- Guía de reemplazo: Reemplazar ventilador de enfriamiento para hotend H2S.
Ventilador de capa
Ubicación: En el cabezal, con su salida de aire cerca de la boquilla y un conducto que dirige el aire sobre el área de impresión.
Función:
Enfría el filamento recién extruido justo después de salir de la boquilla. Esto ayuda a solidificar cada capa rápidamente, mejorando el rendimiento de voladizos, puentes, adhesión entre capas, reduciendo el hilado y la calidad general de la impresión.
Especificaciones: Se fija con un tornillo BT2-6.5 y dos tornillos BT2-5. Está fabricado con plástico negro y pesa 107 gramos. El tamaño de empaque es 100 × 135 × 45 mm.
- Enlace de compra: Ventilador de capa - H2S.
- Guía de reemplazo: Reemplazar ventilador de capa H2S.
Ventilador auxiliar de capa
Ubicación: Montado en el lateral del marco de la impresora.
Función:
Está diseñado para mejorar la calidad de impresión, especialmente en modelos grandes y voladizos complejos. Dirige un flujo de aire fuerte y amplio sobre la pieza impresa mientras se construye, siendo especialmente útil para impresión de alta velocidad donde se requiere enfriamiento más rápido y consistente.
Especificaciones: Es un ventilador de enfriamiento potente de 12 W instalado en el lado izquierdo de la cámara de la impresora, proporcionando condiciones de enfriamiento para impresión de alta velocidad. Se fija con dos tornillos BTG3-14.5 y dos tornillos suaves. Está fabricado con materiales plástico negro y metálico y pesa 792 gramos. El tamaño de empaque es 290 × 235 × 80 mm.
- Enlace de compra: Ventilador auxiliar de capa - Serie H2.
- Guía de reemplazo: Guía de reemplazo del ventilador auxiliar de capa para la Serie H2.

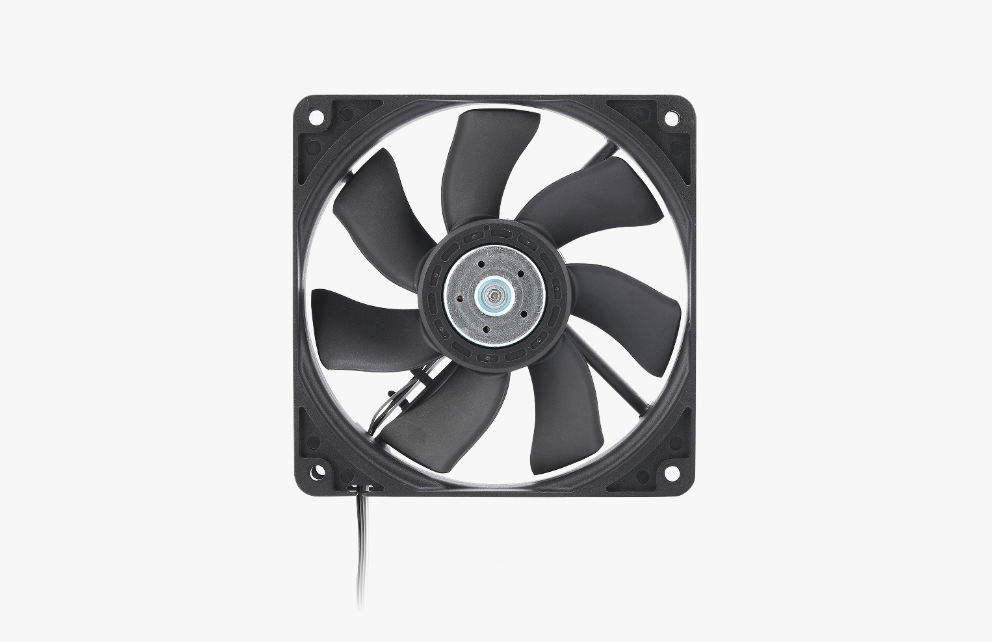

Ventilador de circulación de calor de cámara
Modelo de impresora: Bambu Lab H2 Series, X1 Series y P1 Series.
Ubicación: Montado en la parte trasera de la impresora, alineado con los agujeros de disipación de calor proporcionados en el panel trasero, generalmente en la sección superior o media detrás del conjunto de filtro.
Función:
Se encarga de regular la temperatura interna de la cámara y asistir en la ventilación del aire. Funciona principalmente eliminando el aire caliente de la cámara cerrada hacia el exterior, ayudando a enfriar la cámara cuando las temperaturas son demasiado altas y manteniendo condiciones estables de cámara para materiales sensibles al calor.
Especificaciones: Se instala en el forro interno derecho de la impresora. Se fija con cuatro tornillos BT4-32 y dos cintas adhesivas de doble cara. Pesa 255 g y está fabricado con plástico negro y metal. El tamaño de empaque es 120 × 90 × 120 mm.
- Enlace de compra: Ventilador de circulación de calor de cámara.
- Guía de reemplazo: Reemplazar ventilador de circulación de calor de cámara.
Ventilador de placa MC
Ubicación: Posicionado cerca o sobre el disipador de calor de la placa MC.
Función: Se encarga de regular la temperatura de la placa MC durante su operación, ayudando a evitar sobrecalentamiento y estrés térmico. Una temperatura operativa estable para la placa de control garantiza un rendimiento confiable de la impresora, protege los componentes electrónicos críticos y soporta una operación constante a largo plazo.
Especificaciones: Se fija con cuatro tornillos suaves. Pesa 41 g y está fabricado con plástico negro y metal. El tamaño de empaque es 105 × 54 × 33 mm.
- Enlace de compra: Ventilador de placa MC - Serie H2.
- Guía de reemplazo: Reemplazar ventilador de placa MC de la serie H2.

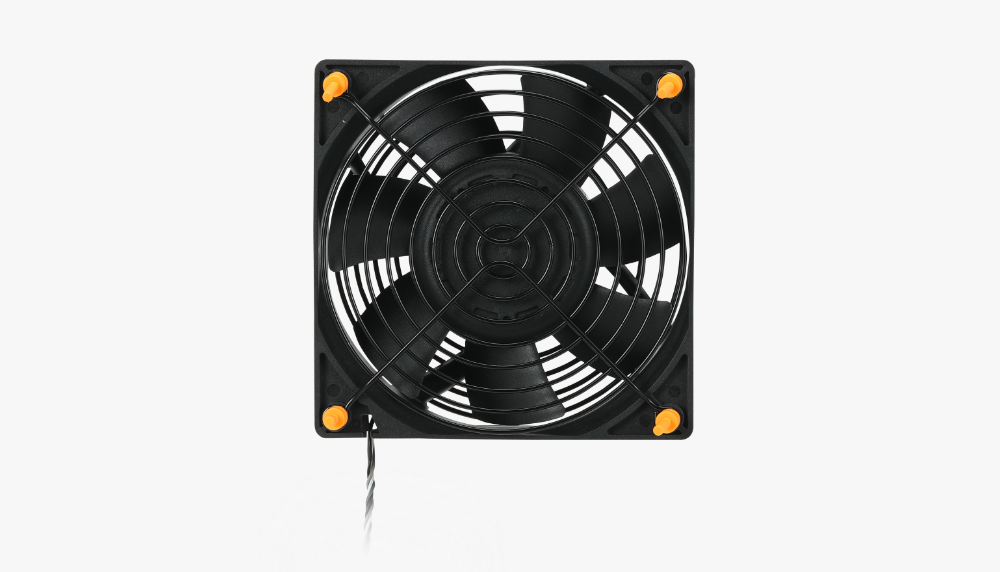

Ventilador de escape de cámara
Ubicación: En la sección trasera de la carcasa de la impresora.
Función:
Está diseñado para expulsar el aire de la carcasa. Ventila el aire interior de la impresora, ayudando a mantener una temperatura controlada, reducir la acumulación de humos o olores al imprimir materiales como ABS o ASA, y promover condiciones de impresión más estables. Esta circulación de aire controlada también ayuda a minimizar el riesgo de deformación, asegurando impresiones de mayor calidad y consistencia.
Especificaciones: Se fija con seis tornillos suaves. Pesa 472 g y está fabricado con materiales plástico negro y metal. El tamaño de empaque es 120*90*120 mm.
- Enlace de compra: Ventilador de escape de cámara.
- Guía de reemplazo: Reemplazar ventilador de escape de cámara de la serie H2.
Bambu Lab X1C
Ventilador de enfriamiento del hotend
Ubicación: Se instala cerca del disipador de calor.
Función:
Su función principal es enfriar el hotend para evitar el calentamiento ascendente, que provoca que el calor viaje hacia arriba y ablande el filamento prematuramente, causando obstrucciones o atascos. Es importante para filamentos de alta temperatura o cámaras cerradas.
Especificaciones: Se fija con dos tornillos MG2.5-15. Está fabricado con materiales plástico negro y metal, y pesa 24 g. El tamaño de empaque es 60*60*30 mm.
Voltaje de operación: 5 V (se admiten 3-6 V).
- Enlace de compra: Ventilador de enfriamiento del hotend para X1C.
- Guía de reemplazo: Reemplazar ventilador de enfriamiento del hotend.

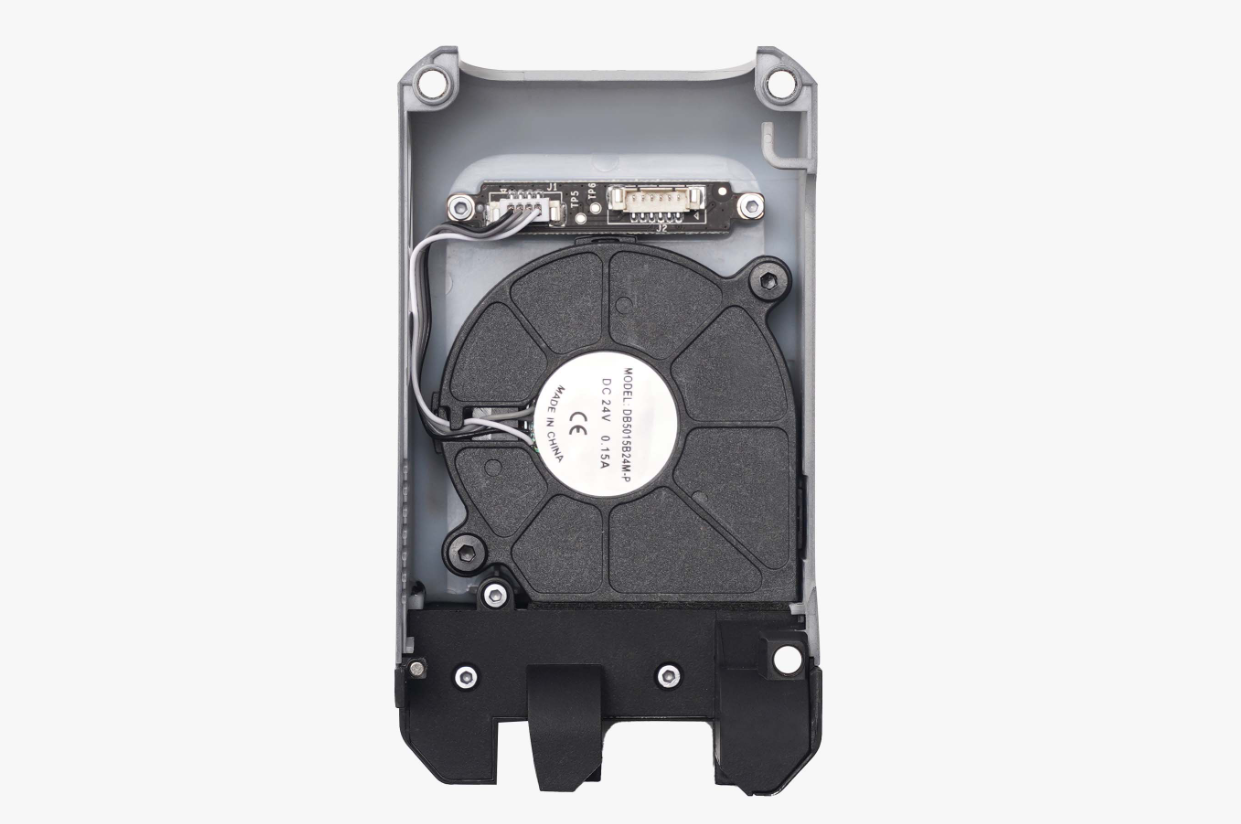

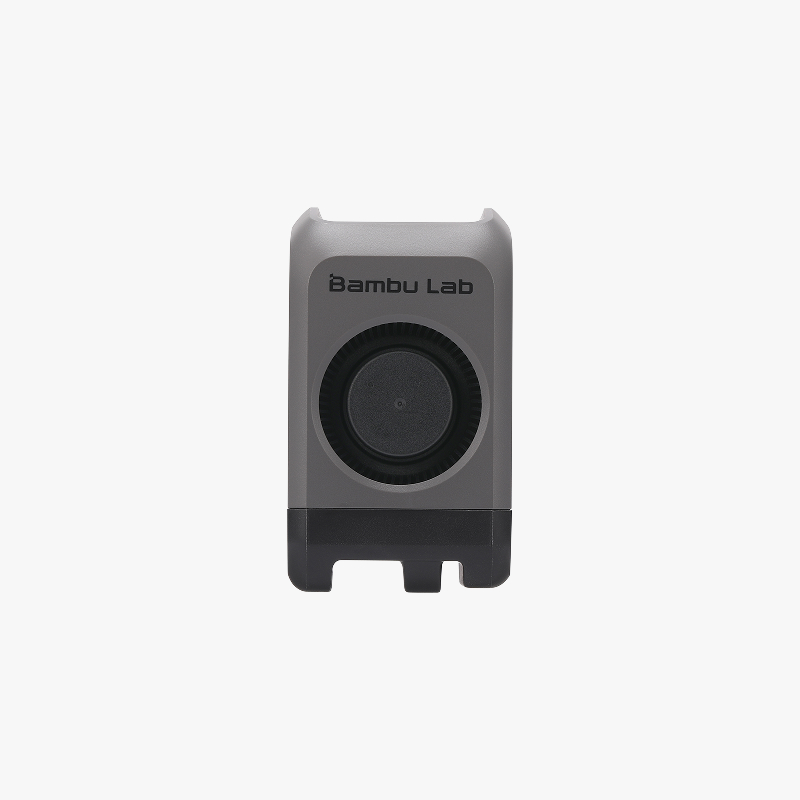

Montaje frontal de carcasa
Ubicación: En la parte frontal del cabezal.
Función: Sirve como estructura de montaje para las partes frontales del cabezal y también incluye un ventilador para enfriar las capas recién extruidas del filamento, ayudando al material a solidificarse rápidamente y correctamente.
Especificaciones: Está fabricado con materiales plástico gris, metal y goma, y contiene una placa de circuito. Pesa 66 g, y el tamaño de empaque es 100*135*45 mm.
- Enlace de compra: Montaje frontal de carcasa.
- Guía de reemplazo: Reemplazar montaje frontal de carcasa.

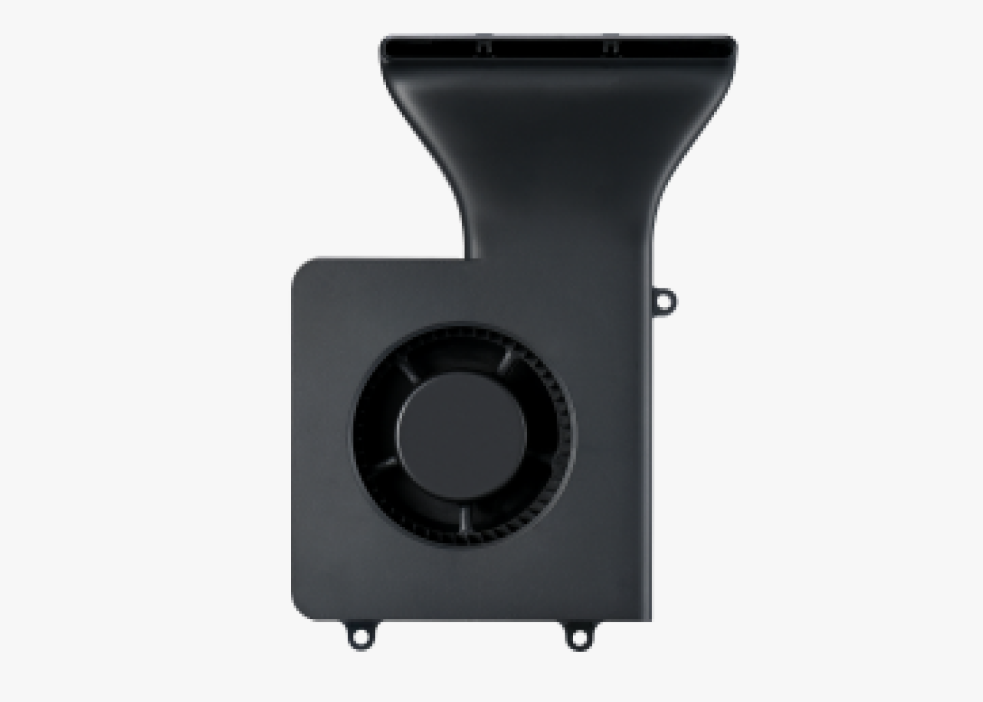

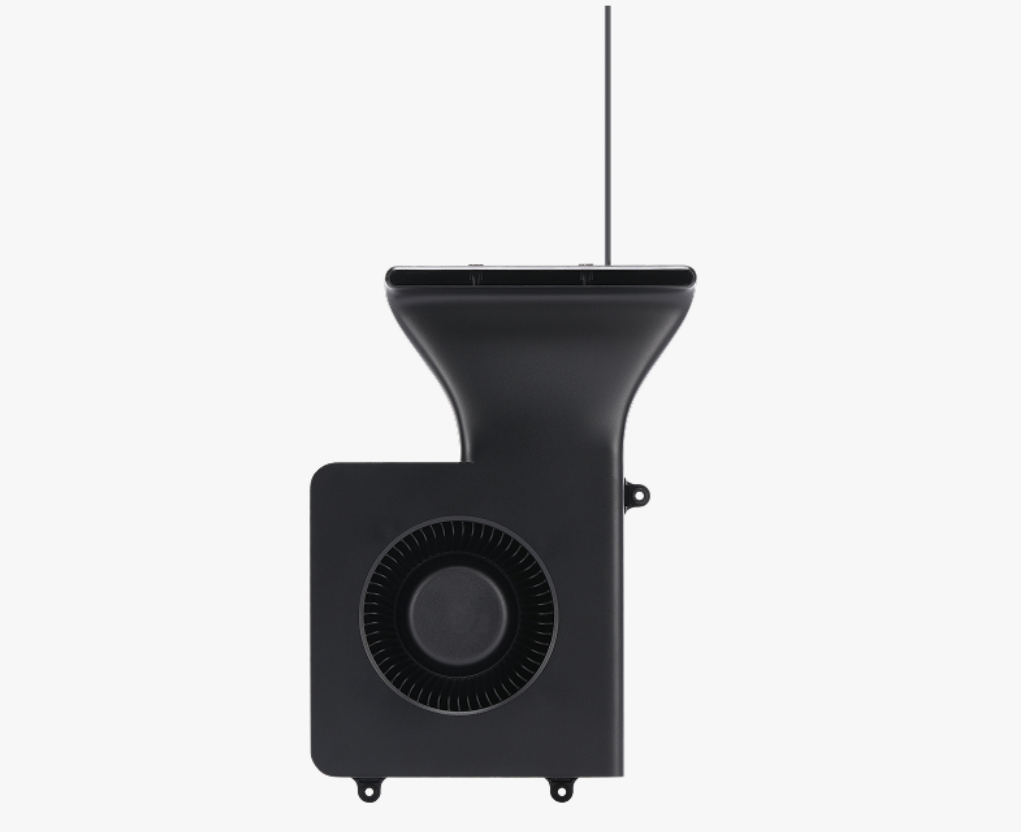

Ventilador auxiliar de capa
Modelo de impresora: Serie H2, Serie X1, Serie P1 y P2S.
Ubicación: Se monta en el lateral de la estructura de la impresora.
Funciones:
Está diseñado para mejorar la calidad de impresión, especialmente en modelos grandes y voladizos complejos. Dirige un flujo de aire fuerte y amplio sobre la pieza impresa mientras se construye, siendo especialmente útil para impresión de alta velocidad donde se requiere un enfriamiento más rápido y consistente.
- Enlace de compra: Ventilador auxiliar de capa - Serie X1.
- Guía de reemplazo: Reemplazar ventilador auxiliar de capa de X1C.

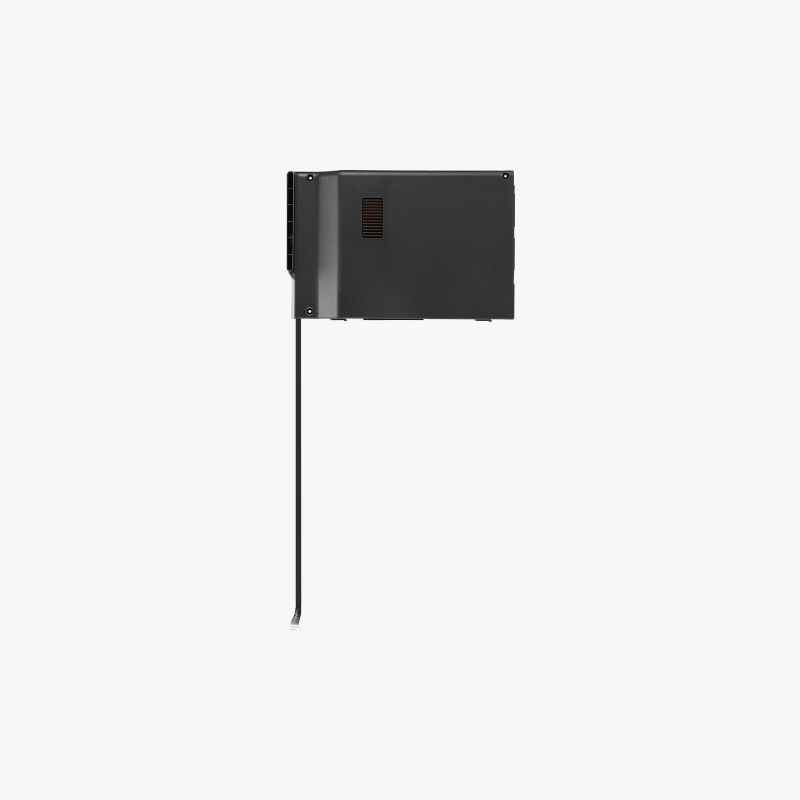

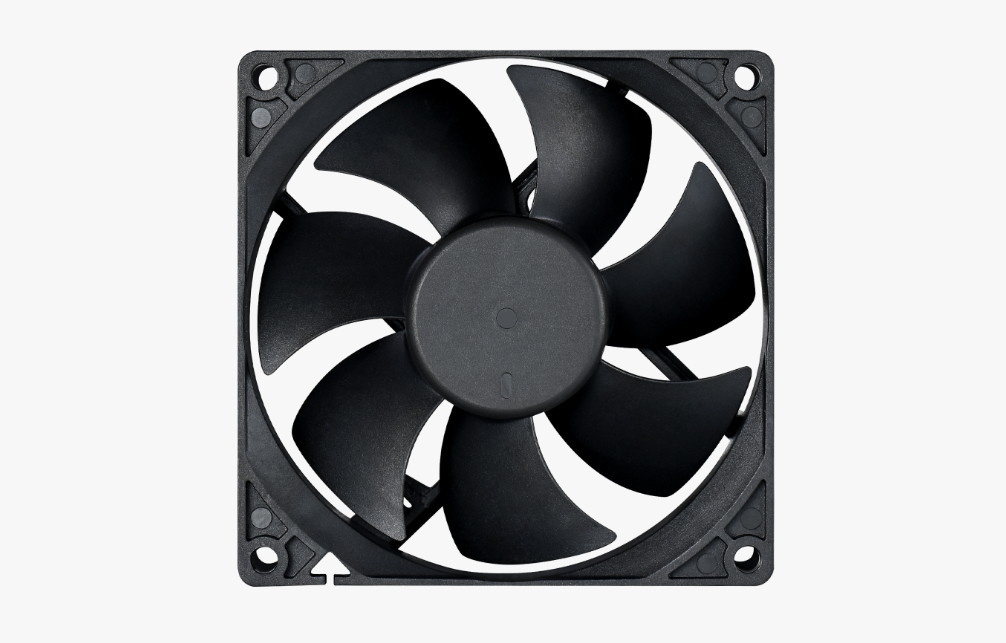

Ventilador regulador de temperatura de cámara
Ubicación: Montado en la parte trasera de la impresora, alineado con los orificios de disipación de calor proporcionados en el panel trasero, generalmente en la sección superior o media detrás del conjunto de filtro.
Función:
El ventilador regulador de temperatura de cámara es responsable de regular la temperatura interna de la cámara y asistir con la ventilación del aire. Funciona principalmente eliminando el aire caliente de la cámara cerrada hacia el exterior, ayudando a enfriar la cámara cuando las temperaturas suben demasiado, y mantener condiciones estables en la cámara para materiales sensibles al calor.
Especificaciones: Pesa 100 g y está fabricado con materiales plástico negro, metal y goma. El tamaño de empaque es 100*135*45 mm.
- Voltaje de operación: 24 V (se admiten 15-27 V)
- Enlace de compra: Ventilador regulador de temperatura de cámara.
- Guía de reemplazo: Guía de reemplazo del ventilador regulador de temperatura de cámara.

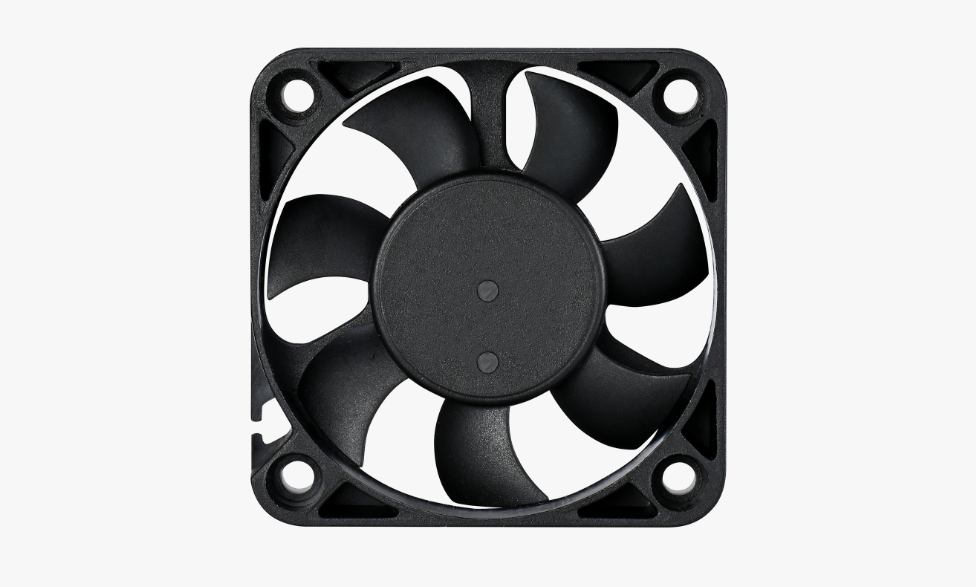

Ventilador de placa de control
Ubicación: Posicionado cerca o sobre el disipador de calor de la placa MC.
Función: Es responsable de regular la temperatura de la placa MC durante la operación, ayudando a prevenir sobrecalentamiento y estrés térmico. Una temperatura operativa estable para la placa de control asegura un rendimiento confiable de la impresora, protege componentes electrónicos críticos y soporta operación consistente a largo plazo.
Especificaciones: Pesa 24 g y está fabricado con plástico negro, metal y goma. El tamaño de empaque es 60*60*30 mm.
- Voltaje de operación: 5 V (se admiten 4-6 V)
- Enlace de compra: Ventilador de placa de control.
- Guía de reemplazo: Reemplazar ventilador de placa MC.
Bambu Lab P1S

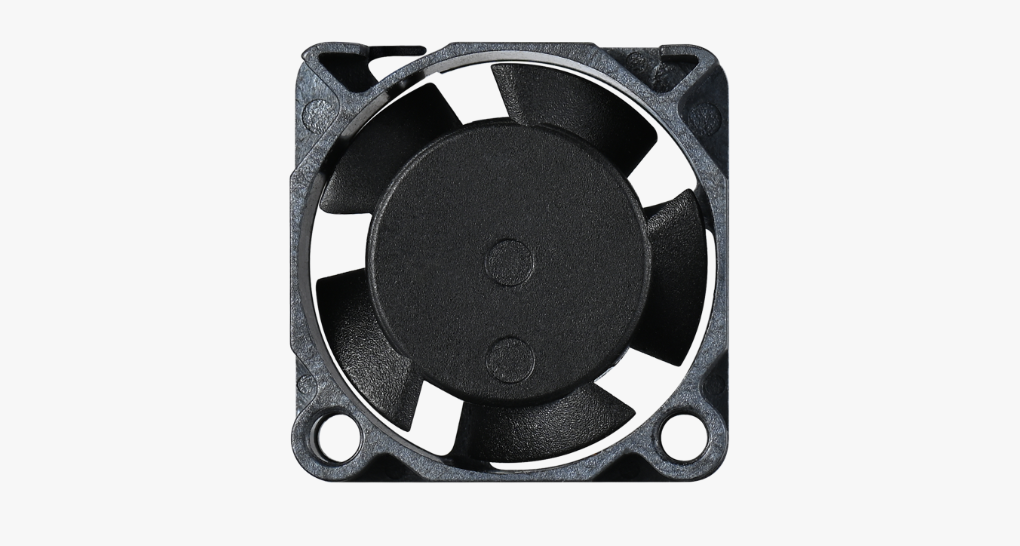

Ventilador de enfriamiento del hotend
Ubicación: Se instala cerca del disipador de calor.
Función:
Enfría el hotend para evitar el calentamiento ascendente, que provoca que el calor viaje hacia arriba y ablande el filamento prematuramente, causando obstrucciones o atascos. Es importante para filamentos de alta temperatura o cámaras cerradas.
Especificaciones: Se fija con dos tornillos mg2.5-15. Está fabricado con materiales plástico negro y metal, y pesa 24 g. El tamaño de empaque es 60*60*30 mm.
- Voltaje de operación: 5 V (se admiten 3-6 V).
- Enlace de compra: Ventilador de enfriamiento del hotend para Serie P1.
- Guía de reemplazo: Reemplazar ventilador de enfriamiento del hotend para Serie P1.
Montaje frontal de carcasa
Ubicación: En la parte frontal del cabezal.
Función: Sirve como estructura de montaje para las partes frontales del cabezal y también incluye un ventilador para enfriar las capas recién extruidas del filamento, ayudando al material a solidificarse rápidamente y correctamente.
Especificaciones: Está fabricado con materiales plástico gris, metal y goma, y contiene una placa de circuito. Pesa 66 g, y el tamaño de empaque es 100*135*45 mm.
- Enlace de compra: Montaje frontal de carcasa - Serie P1.
- Guía de reemplazo: Reemplazar carcasa del cabezal de la Serie P1.
Ventilador auxiliar de capa
Ubicación: Se monta en el lateral de la estructura de la impresora.
Función:
Está diseñado para mejorar la calidad de impresión, especialmente en modelos grandes y voladizos complejos. Dirige un flujo de aire fuerte y amplio sobre la pieza impresa mientras se construye, siendo especialmente útil para impresión de alta velocidad donde se requiere un enfriamiento más rápido y consistente.
- Enlace de compra: Ventilador auxiliar de capa.
- Guía de reemplazo: Reemplazar el ventilador auxiliar de capa.
Ventilador regulador de temperatura de cámara
Ubicación: Montado en la parte trasera de la impresora, alineado con los orificios de disipación de calor proporcionados en el panel trasero, generalmente en la sección superior o media detrás del conjunto de filtro.
Función:
El ventilador regulador de temperatura de cámara es responsable de regular la temperatura interna de la cámara y asistir con la ventilación del aire. Funciona principalmente eliminando el aire caliente de la cámara cerrada hacia el exterior, ayudando a enfriar la cámara cuando las temperaturas suben demasiado, y mantener condiciones estables en la cámara para materiales sensibles al calor.
Especificaciones: Pesa 100 g y está fabricado con materiales plástico negro, metal y goma. El tamaño de empaque es 100*135*45 mm.
- Voltaje de operación: 24 V (se admiten 15-27 V)
- Enlace de compra: Ventilador regulador de temperatura de cámara.
- Guía de reemplazo: Reemplazo del ventilador regulador de temperatura de cámara.
Ventilador de placa de control
Ubicación: Posicionado cerca o sobre el disipador de calor de la placa MC.
Función: Es responsable de regular la temperatura de la placa MC durante la operación, ayudando a prevenir sobrecalentamiento y estrés térmico. Una temperatura operativa estable para la placa de control asegura un rendimiento confiable de la impresora, protege componentes electrónicos críticos y soporta operación consistente a largo plazo.
Especificaciones: Pesa 24 g y está fabricado con plástico negro, metal y goma. El tamaño de empaque es 60*60*30 mm.
- Voltaje de operación: 5 V (se admiten 4-6 V)
- Enlace de compra: Ventilador de placa de control.
- Guía de reemplazo: Guía de reemplazo del ventilador de placa de control.
Bambu Lab P2S

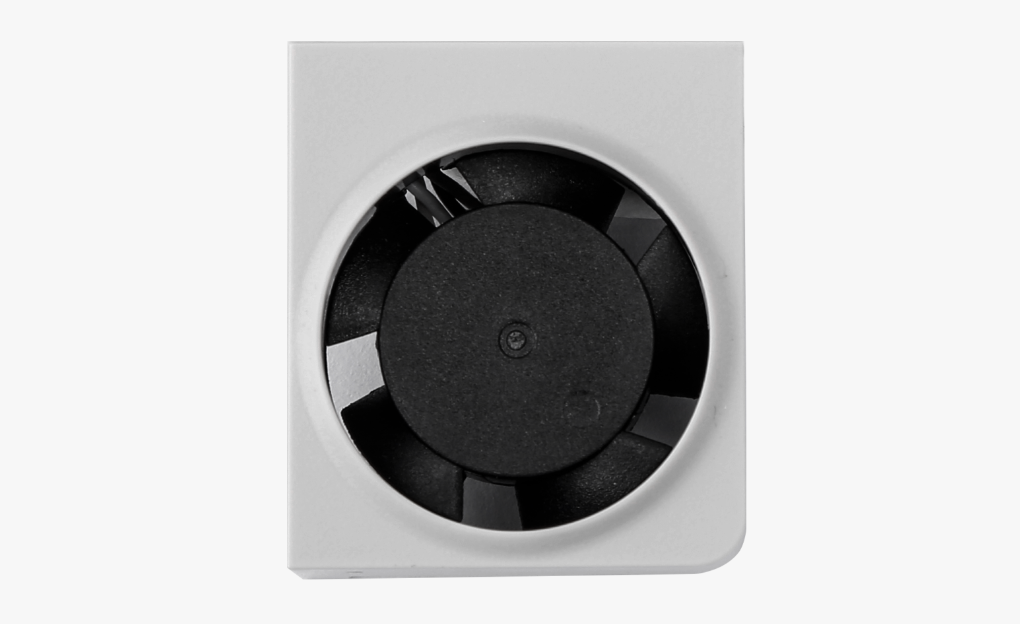

Ventilador de enfriamiento del hotend
Ubicación: Se instala cerca del disipador de calor.
Función:
Su función principal es enfriar el hotend para evitar el calentamiento ascendente, que provoca que el calor viaje hacia arriba y ablande el filamento prematuramente, causando obstrucciones o atascos. Es importante para filamentos de alta temperatura o cámaras cerradas.
Especificaciones: Incluye un conducto para ventilador del hotend, y se fija con tres tornillos BT2x5. Está fabricado con plástico gris y negro, metal, y pesa 107 g. El tamaño de empaque es 60*60*30 mm.
- Enlace de compra: Ventilador de enfriamiento del hotend - P2S.
- Guía de reemplazo: Reemplazo del ventilador de enfriamiento en P2S.
Montaje frontal de carcasa
Ubicación: En la parte frontal del cabezal.
Función: Sirve como estructura de montaje para las partes frontales del cabezal y también incluye un ventilador para enfriar las capas recién extruidas del filamento, ayudando al material a solidificarse rápidamente y correctamente.
Especificaciones: Pesa 55 g, y el tamaño de empaque es de 100 × 135 × 45 mm.
- Enlace de compra: Montaje de la cubierta frontal.
- Guía de reemplazo: Reemplazar montaje de la cubierta frontal.
Ventilador auxiliar de capa
Ubicación: Se monta en el lateral del marco de la impresora.
Función:
Está diseñado para mejorar la calidad de impresión, especialmente en modelos grandes y voladizos complejos. Dirige un flujo de aire fuerte y amplio sobre la pieza impresa mientras se construye, siendo especialmente útil para impresión a alta velocidad donde se requiere enfriamiento más rápido y consistente.
Especificaciones: Pesa 313 gramos, está fabricado con material metálico y plástico negro. El tamaño de empaque es de 237 × 166 × 43 mm.
- Enlace de compra: Ventilador auxiliar de capa (Izquierdo) - P2S.
- Guía de reemplazo: Ventilador auxiliar de capa - P2S.

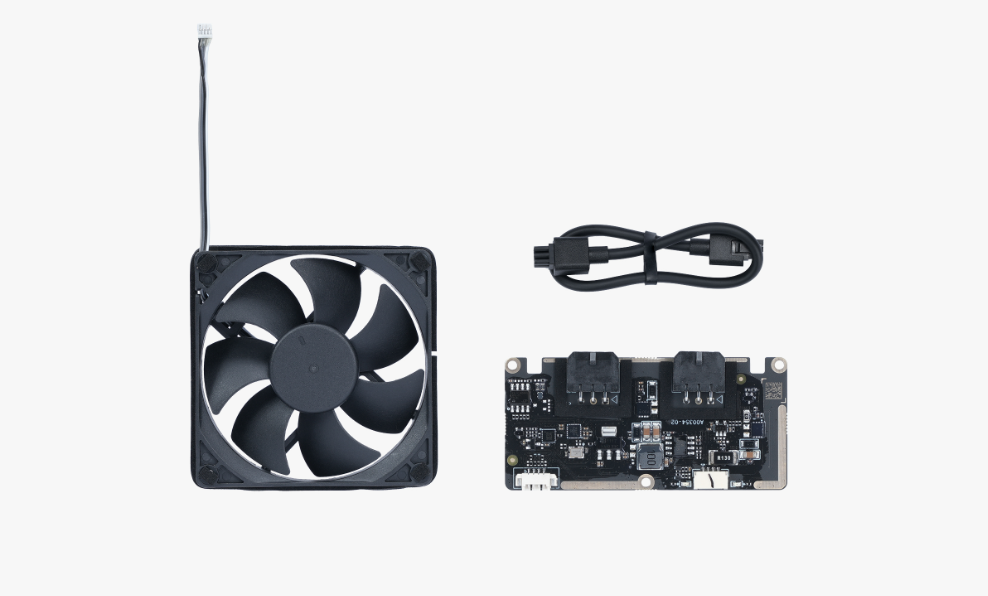

Kit de ventilador de exhaución exterior
Ubicación: En el panel trasero de la impresora.
Función:
El Kit de Ventilador de Exhaución Exterior agrega una extracción de aire activa y direccional a la impresora, mejorando la filtración y eficiencia de exhaust para usuarios con requisitos estrictos de ventilación.
Especificaciones: Pesa 176 g, está fabricado con material metálico negro. El tamaño de empaque es de 105 × 52 × 127 mm.
- Enlace de compra: Kit de ventilador de exhaución exterior.
- Guía de reemplazo: Guía de instalación del ventilador de exhaución.
Unidad de conmutación de flujo de aire adaptativo
Ubicación: Se instala en el lado derecho de la cámara de la impresora. Función: Esta unidad conmuta automáticamente la ruta del flujo de aire según el modo de gestión de aire.
- Al imprimir filamentos de baja temperatura como PLA, puede extraer directamente aire externo fresco hacia la cámara de la impresora, reduciendo la temperatura de la cámara y evitando obstrucciones en el hotend causadas por sobrecalentamiento. Al mismo tiempo, la capa de flujo de aire formada sobre la impresión ayuda a solidificar las capas rápidamente, mejorando la calidad de impresión.
- Al imprimir materiales de alta temperatura, el módulo deja de extraer aire externo y forma una circulación interna cerrada con el filtro de aire.
Especificaciones: Se fija con tres tornillos BTG3x12x3.5. Pesa 0,58 kg. El tamaño de empaque es de 247 × 55 × 364 mm.
- Enlace de compra: Unidad de conmutación de flujo de aire adaptativo.
- Guía de reemplazo: Guía de reemplazo de la Unidad de Conmutación de Flujo de Aire Adaptativo para el P2S.
Serie A1
Ventilador del hotend
Ubicación: Se instala cerca del disipador de calor.
Función:
Su función principal es enfriar el hotend para evitar el "heat creep", que provoca que el calor ascienda y ablande prematuramente el filamento, causando obstrucciones o atascos. Es importante para filamentos de alta temperatura o cámaras cerradas.
Especificaciones: Se fija con dos tornillos BT2-4. Está fabricado con materiales plástico negro y metálico, y pesa 40 g. El tamaño de empaque es de 105 × 54 × 33 mm.
- Enlace de compra: Ventilador de enfriamiento del hotend - Serie A1.
- Guía de reemplazo: Reemplazo del ventilador del hotend.

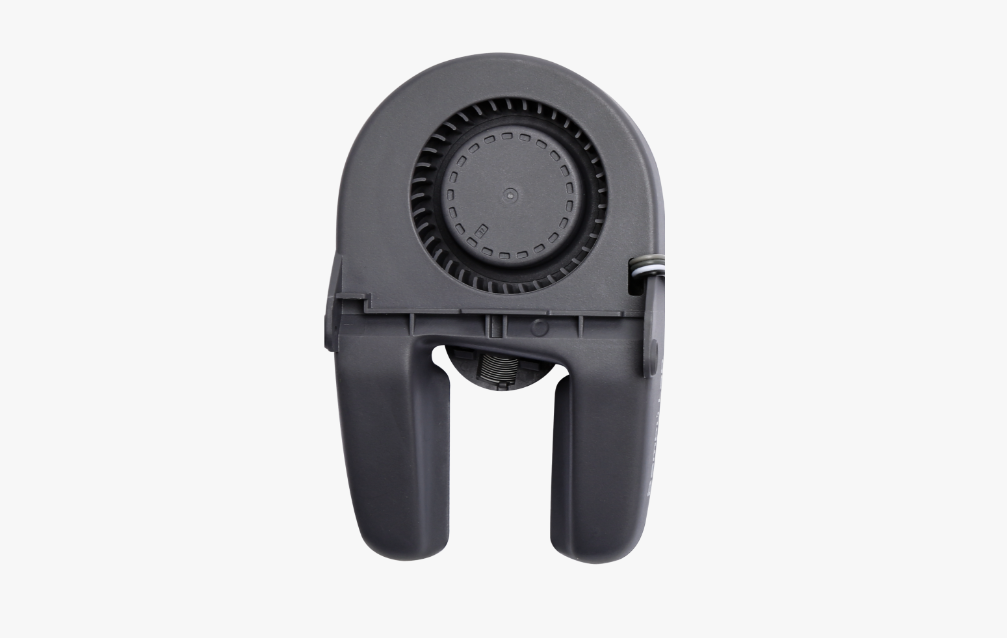

Ventilador de capa
Ubicación: En el cabezal, con su salida de aire cerca de la boquilla y un conducto que dirige el aire sobre el área de impresión.
Función:
Enfría el filamento recién extruido justo después de salir de la boquilla. Esto ayuda a solidificar cada capa rápidamente, mejorando el rendimiento de voladizos, puentes, adherencia entre capas, reduciendo el "stringing" y la calidad general de impresión.
Especificaciones: Se fija con dos tornillos BT2-5, un tornillo BT2-4 y dos tornillos M2-2. Está fabricado con material plástico negro y pesa 100 gramos. El tamaño de empaque es de 100 × 135 × 45 mm.
- Enlace de compra: Ventilador de capa - Serie A1.
- Guía de reemplazo: Guía de reemplazo del ventilador de capa para la Serie A1.
Placa MC
Ubicación: Posicionada cerca o en el disipador de calor de la placa MC
Función:
Es responsable de regular la temperatura de la placa MC durante su funcionamiento, ayudando a prevenir sobrecalentamiento y estrés térmico. Una temperatura operativa estable para la placa de control garantiza un rendimiento confiable de la impresora, protege los componentes electrónicos críticos y soporta una operación constante y a largo plazo.
Especificaciones: Pesa 24 g y está fabricada con plástico negro, metal y caucho. El tamaño de empaque es de 60 × 60 × 30 mm.
Voltaje de operación: 5 V (soporta 4-6 V)
- Voltaje de operación: 5 V.
- Enlace de compra: Ventilador de la placa de control.
- Guía de reemplazo: Reemplazar el ventilador de la placa MC.
Notas finales
Esperamos que nuestra guía haya sido útil. Si tiene preguntas o inquietudes sobre el proceso, comuníquese con nuestro equipo de atención al cliente. Estamos aquí para ayudarlo.
Haga clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.
Haremos lo posible por responder con prontitud y brindarle la asistencia que necesita.
