Reemplazar la placa MC H2D/H2C

Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2C.

Placa MC

Las piezas de repuesto para la placa MC incluyen lo siguiente:

1. Placa MC * 1

2. Tornillos BT2x5 *6 - para asegurar la placa MC *6

Cuándo reemplazar

• Bajo condiciones normales de alimentación, la luz indicadora de la placa MC no parpadea;

• El conector está dañado, mostrando falla evidente en los componentes;

• El soporte técnico de Bambu Lab confirmó mediante los archivos de registro que se trata de un problema relacionado con la placa MC.

Herramientas y materiales necesarios

1. Placa MC nueva

2. Llave Allen H2.0

3. Llave Allen H1.5

Advertencia de seguridad

¡IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede resultar en daños en los electrónicos de la impresora y problemas adicionales.

Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.

Guía en video

Retirar la placa MC

Paso 1: Retirar el panel trasero

Consulte esta wiki para retirar el panel trasero de la impresora.

Reemplazar panel trasero de serie H2

Paso 2: Retirar el conducto de purga

Consulte esta wiki para retirar el conducto de purga.

Reemplazar conducto de purga de serie H2

Paso 3: Retirar la placa MC

1. Retire el conjunto de cables del clip de cable para liberar espacio para la posterior retirada de los conectores.

2. Desconecte todos los conectores en la parte frontal de la placa MC. Tenga en cuenta que algunos conectores utilizan un mecanismo de bloqueo, y debe desbloquear la bisagra antes de extraerlos. Para conectores específicos que requieren desbloqueo, consulte la tabla de correspondencia de componentes en los pasos de instalación.

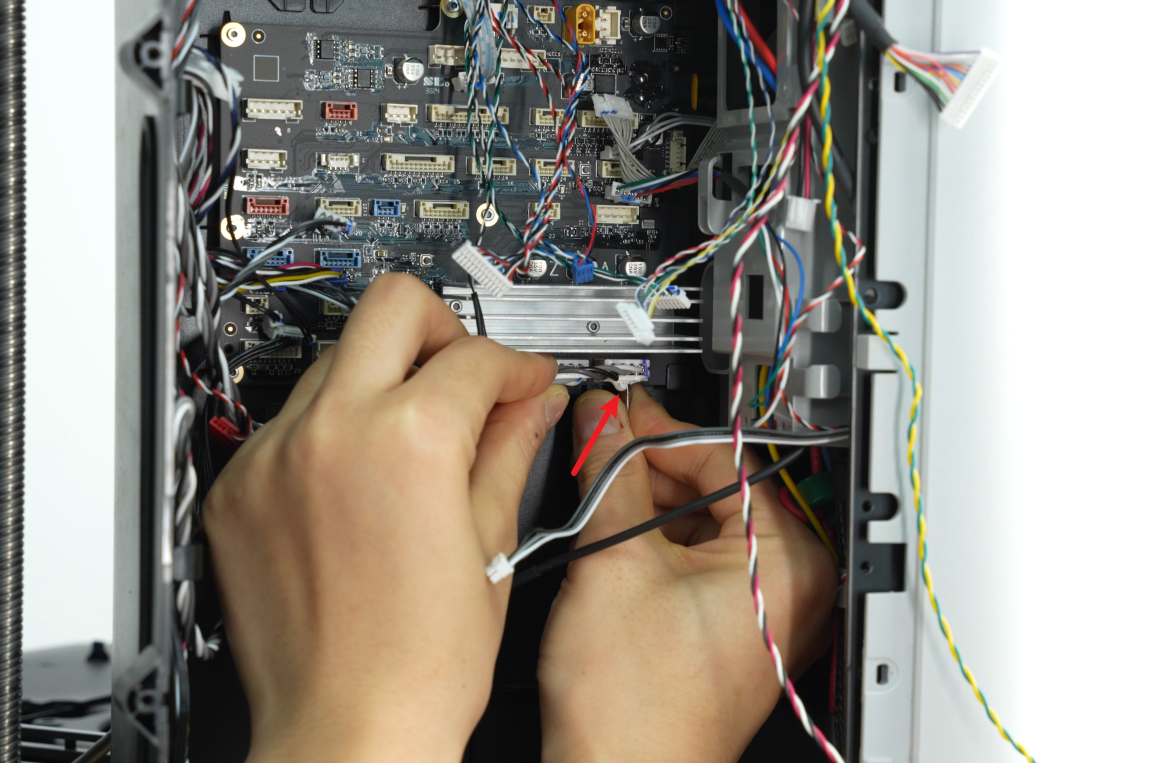

Además, para evitar que los conectores se aflojen durante el transporte, los tres conectores de los motores paso a paso debajo del disipador están reforzados con silicona electrónica. Para retirar estos tres conectores, primero debe usar una herramienta afilada, como pinzas, para hacer un corte en la silicona alrededor del conector antes de extraerlo.

3. Use una llave Allen H1.5 para retirar los 6 tornillos de fijación y extraiga la placa MC de la guía. Tenga en cuenta que también hay un conector de entrada de alimentación para la placa MC en la parte trasera; no lo tire con fuerza.

4. Desconecte el conector de alimentación de la parte trasera de la placa MC.

Instalar la placa MC

Paso 1: Instalar la placa MC

1. Inserte el conector de alimentación en la parte trasera de la placa MC.

2. Alinee la nueva placa MC con los pequeños agujeros de la guía, luego use una llave Allen H1.5 para ajustar los cinco tornillos.

Asegúrese de que, antes de ajustar los tornillos, verifique que no haya conectores presionando la placa MC desde arriba, abajo o los lados para evitar necesidad de rehacer el trabajo.

3. Consulte el diagrama siguiente para reconectar secuencialmente los cables a la placa MC y organizar los cables.

4. Revisar nuevamente la tabla anterior para verificar si faltan conectores. Si hay omisiones, asegúrese de insertarlos nuevamente.

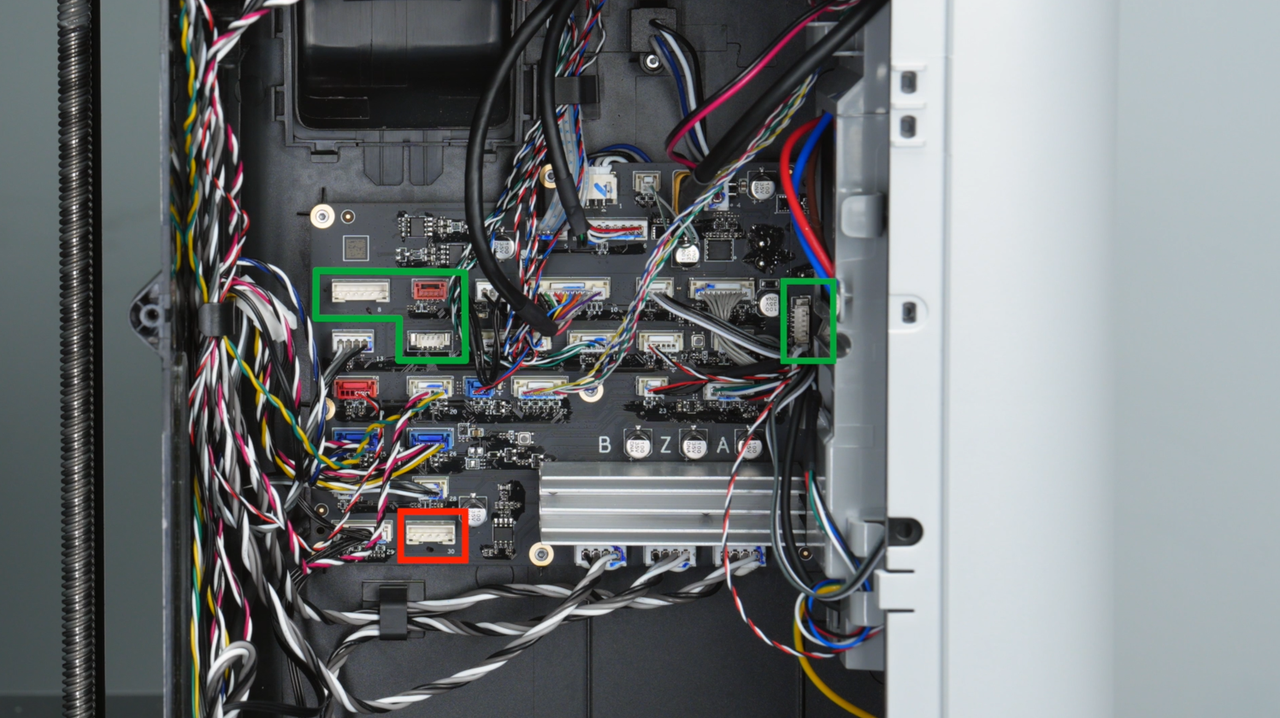

📌 Nota: La versión sin láser (sin bomba de aire integrada) H2D tiene 5 conectores disponibles, mientras que la versión con láser (con bomba de aire integrada) tiene 4 conectores disponibles.

Ejemplo de versión sin láser H2D:

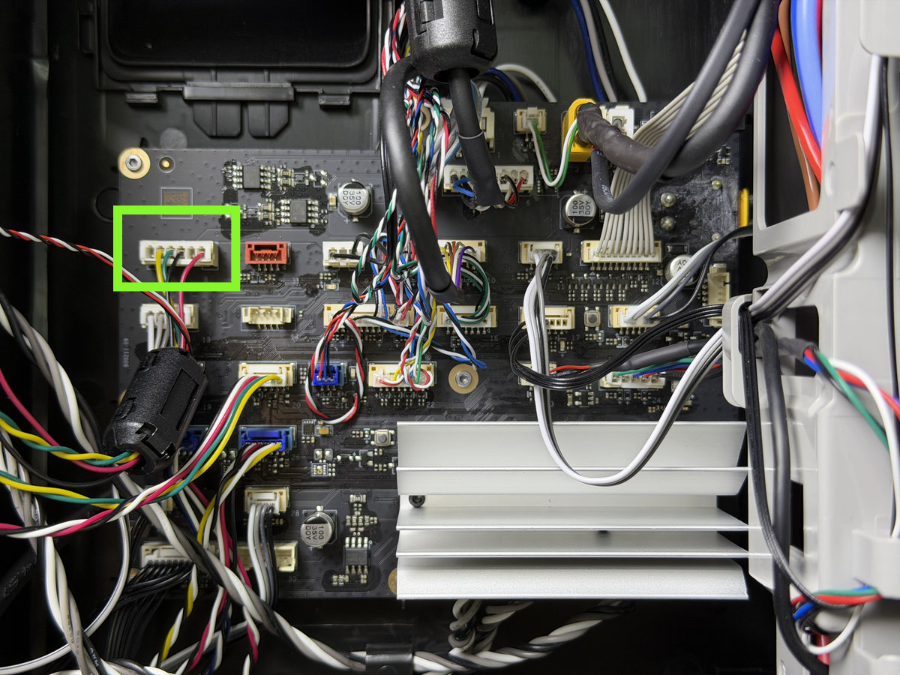

📌 Para H2C, es necesario replugear el cable de comunicación Vortek en el conector No.8.

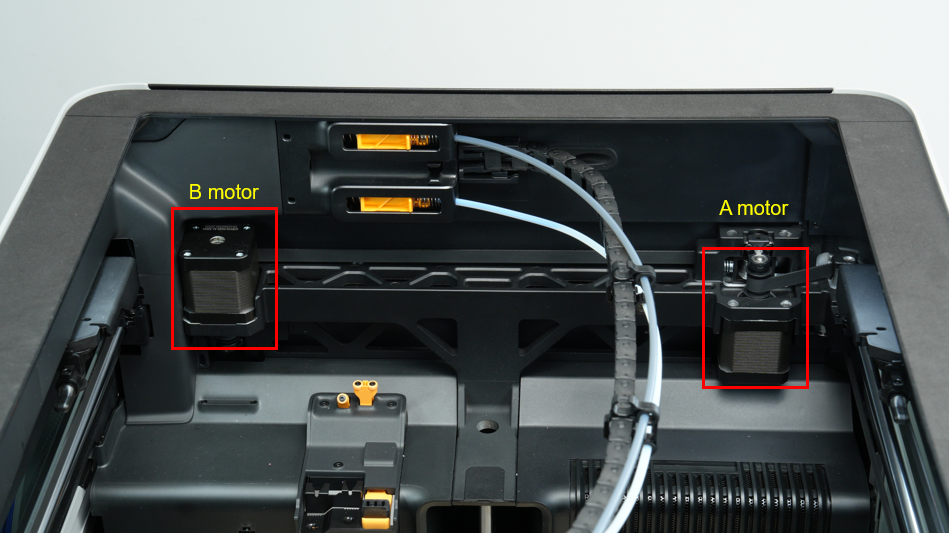

El motor Z está montado en la base, mientras que los motores A y B se encuentran en el plano XY. Si no está seguro sobre los conectores para los motores A, B y Z, puede tirar suavemente de los cables para ver qué cable del motor se mueve. Por ejemplo, si tira de un conector específico y el cable conectado al motor A se mueve, indica que este motor es el A. El método de identificación para los motores B y Z es similar.

Recordatorio amable: Este es solo un método recomendado de cableado, ya que proporciona una apariencia más estética. Si prefiere no cablear de esta manera después de reemplazar la placa MC, asegúrese simplemente de que las conexiones de los conectores estén firmes; la funcionalidad no se verá afectada.

Paso 2: Instalar el conducto de purga

Consulte la información relevante sobre el conducto de purga para completar la instalación.

Reemplazar conducto de purga H2D

Paso 3: Instalar el panel trasero

Consulte esta wiki para instalar el panel trasero de la impresora.

Reemplazar panel trasero H2D

Paso 4: Nivelación de cama a alta temperatura

Después de reemplazar la placa MC, para evitar operaciones anormales de la impresora, es necesario realizar una nivelación de cama a alta temperatura. Toque en la pantalla "Configuración" > "Calibración" > "Calibración de impresión", marque "Nivelación de cama a alta temperatura" e inicie el proceso de calibración.

Para verificar finalización/éxito

Verificar las luces indicadoras en la placa de control

Estado normal: La luz indicadora de la placa MC permanece encendida (esquina superior izquierda), parpadea lentamente (esquina inferior izquierda) y parpadea rápidamente (lado derecho).

Antes de ajustar todos los tornillos, puede instalar temporalmente o dejar sin cubierta (teniendo cuidado con la seguridad eléctrica y operando con la alimentación desconectada). Luego encienda para verificar si las luces funcionan normalmente. Si las luces son normales, ajuste los tornillos para evitar rehacer el trabajo.

https://public-cdn.bblmw.com/wiki/H2D/MC.mp4

• Este video incluye el estado de inicialización después del arranque, por lo que la luz indicadora en la esquina inferior izquierda permanece encendida durante un breve período.

Conectar el cable de alimentación y verificar.

Conectar el cable de alimentación de la impresora, encender la impresora y operar desde la pantalla para ejecutar el proceso de autodiagnóstico. Si el autodiagnóstico tiene éxito, indica que la operación fue exitosa.

Si no es así, verifique nuevamente todas las conexiones e intente de nuevo. Si el problema persiste, contacte al soporte técnico de Bambu Lab para obtener asistencia adicional.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa. Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos presentar un ticket técnico respecto a su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
