Ventilador Auxiliar de Capa-P1S
El ventilador auxiliar de capa, una unidad potente de 12W instalada en el lado izquierdo de la cámara, proporciona mejores condiciones de enfriamiento para impresión de alta velocidad.
Puede adquirirlo en nuestra tienda aquí: Ventilador Auxiliar de Capa
Cuándo usarlo
Cuchillas dañadas, motor del ventilador defectuoso o ventilador ruidoso.
Herramientas
- Nuevo ventilador auxiliar de capa
- Llave hexagonal H2.0
- Lista de tornillos
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Desmontaje
Paso 1 - Bajar la cama caliente
Incline la impresora, tire de la correa Z y baje la cama caliente para exponer completamente el ventilador.
Paso 2 - Retirar el panel trasero
Retire el panel trasero metálico siguiendo las instrucciones proporcionadas en Panel trasero metálico.

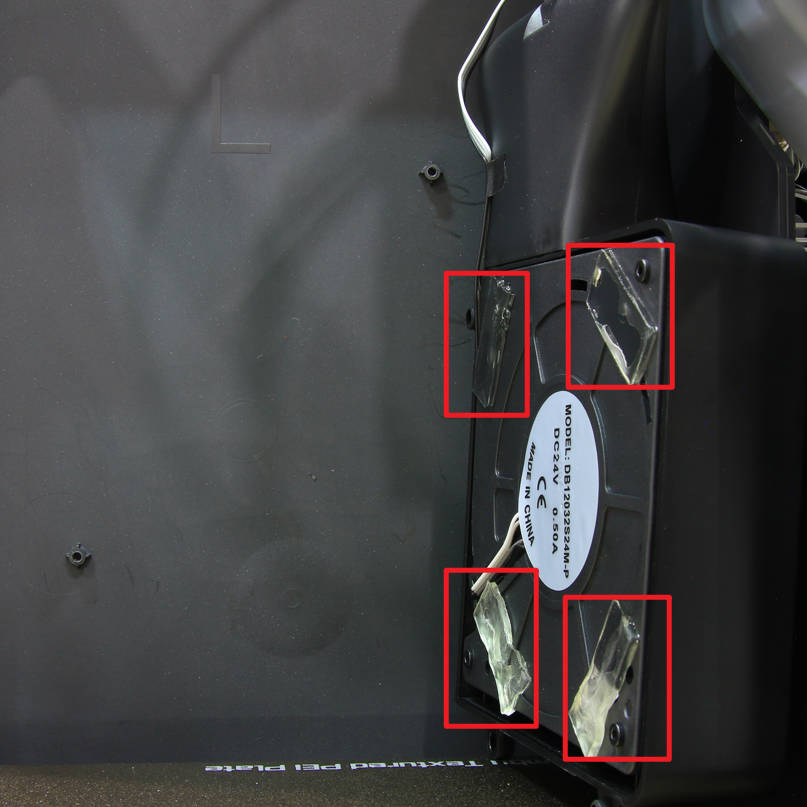

Paso 3 - Desconectar el cable del ventilador auxiliar de capa
Paso 4 - Retirar el ventilador auxiliar de capa
Extraiga el cable del ventilador hacia el ventilador y retire el ventilador.
Montaje

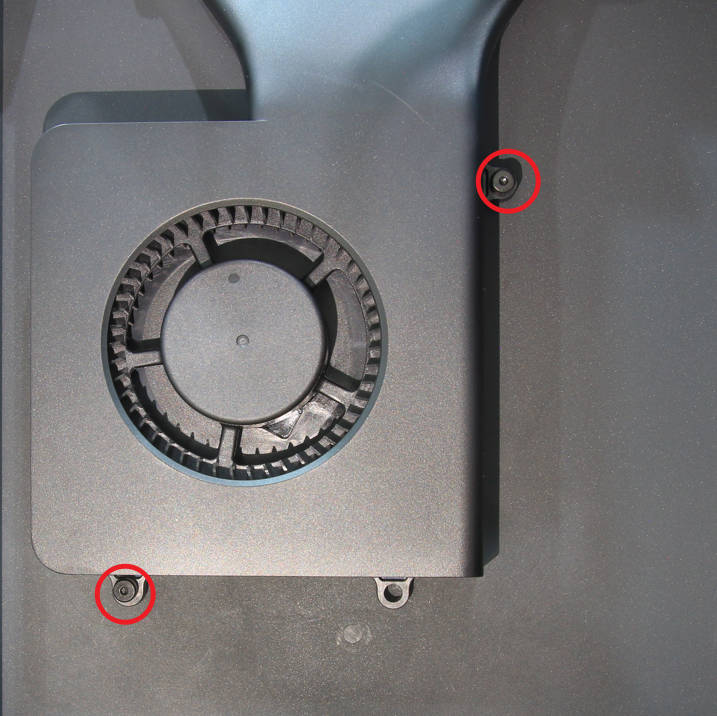

Paso 1 - Instalar el nuevo ventilador
Fije el ventilador en su posición apretando los 2 tornillos D.
Paso 2 - Conectar el cable del ventilador

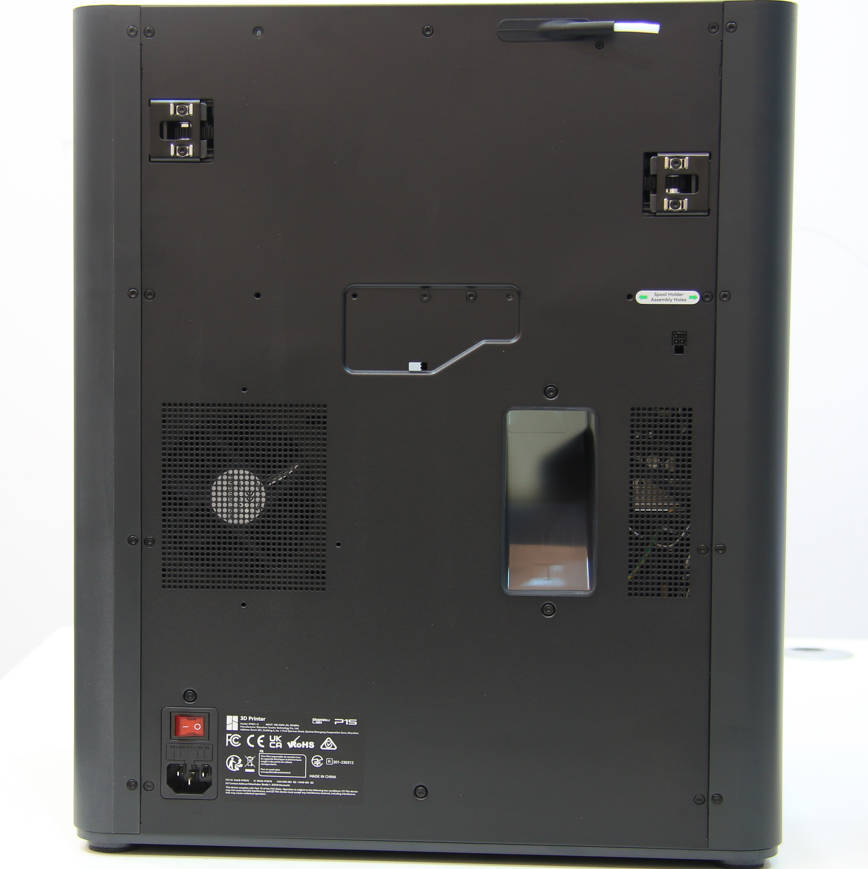

Paso 3 - Instalar el panel trasero
Instale el panel trasero metálico siguiendo las instrucciones proporcionadas en Panel trasero metálico.
Verificar la funcionalidad
Conecte el cable de alimentación y encienda la impresora. Toque el ícono del ventilador de enfriamiento auxiliar en la pantalla para activar el ventilador auxiliar de capa.
Si el ventilador auxiliar de capa funciona como se espera, la sustitución fue exitosa. De lo contrario, revierta sus pasos, verifique las conexiones y vuelva a intentarlo. Si persisten los problemas, contacte al equipo de soporte técnico para obtener asistencia adicional.
Para verificar finalización/éxito
Sustituir el ventilador auxiliar de capa no requiere calibración adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa. Para garantizar una ejecución segura y efectiva, si tiene alguna inquietud o pregunta sobre el proceso descrito en este artículo, recomendamos presentar un Ticket técnico relacionado con su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
