Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2C.
Recordatorio importante
Los conectores del ventilador en el H2D tienen este diseño compacto. Al retirar el conector, sostenga la base del conector con la mano y levántelo rectamente, perpendicularmente a la superficie de la placa, para desbloquearlo. Nunca aplique fuerza en dirección horizontal para evitar dañar el conector.
El ventilador de capa
El ventilador de capa está instalado en la parte trasera del cabezal. Se utiliza para enfriar rápidamente el filamento extruido junto con el conducto del ventilador de capa. Los detalles del ventilador de capa y accesorios son los siguientes:
-
Ventilador de capa * 1
-
BT2.6x8 - Utilizado para fijar el ventilador de capa * 2
-
BT3x20 - Utilizado para fijar el ventilador de capa * 2 (longitud de rosca 8 mm)
Cuándo reemplazar
-
Ruido anormal proveniente del ventilador de capa
-
Falla en el funcionamiento del ventilador de capa
Herramientas y materiales necesarios
-
Llave Allen H2.0
-
Un ventilador de capa nuevo
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que conlleva daños eléctricos adicionales y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o eléctricos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en la electrónica de la impresora. Al hacerlo, evitará daños potenciales en los componentes electrónicos de la impresora y garantizará que el mantenimiento se realice de manera segura y efectiva.
Si tiene dudas o preguntas sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia necesaria.
Guía en video
Guía de desmontaje

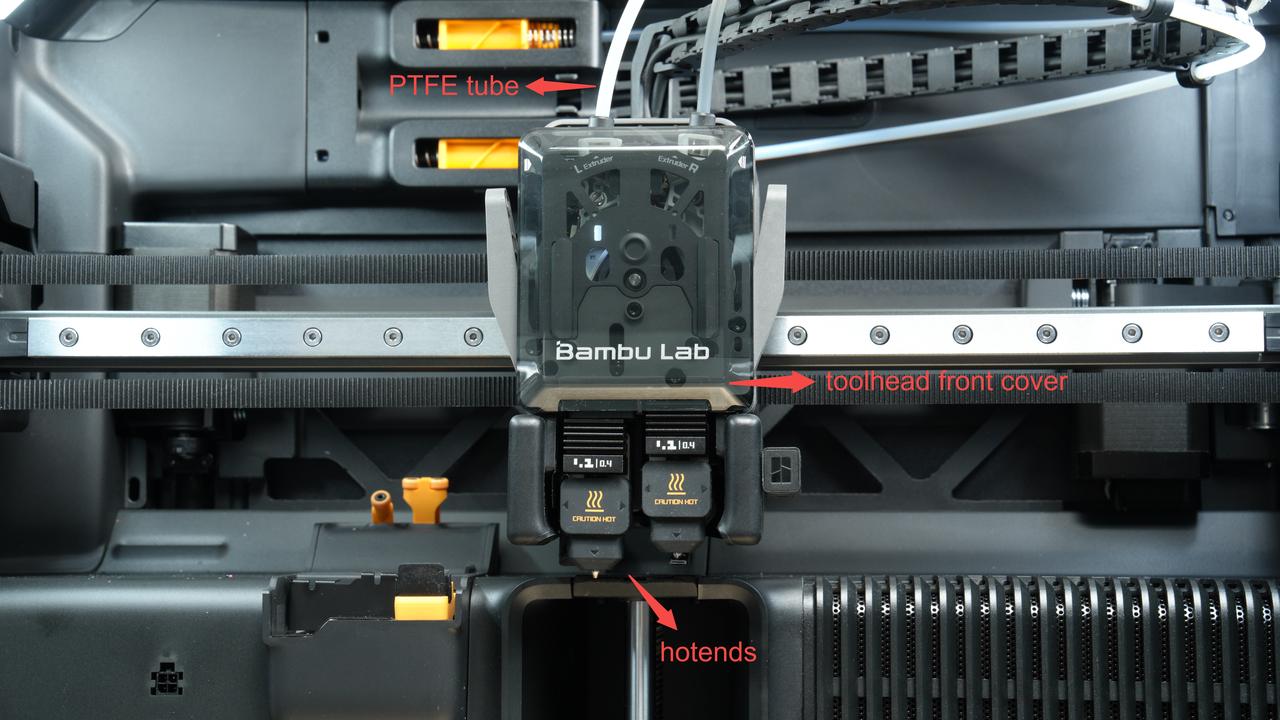

Los pasos de desmontaje de esta wiki son extraídos de la guía completa de desmontaje del cabezal. De hecho, al reemplazar el ventilador de capa, no es necesario retirar el tubo PTFE, la cubierta frontal del cabezal ni los hotends izquierdo y derecho. Desmonte y monte según sea necesario.
Paso 1: Retirar el conducto del ventilador de capa

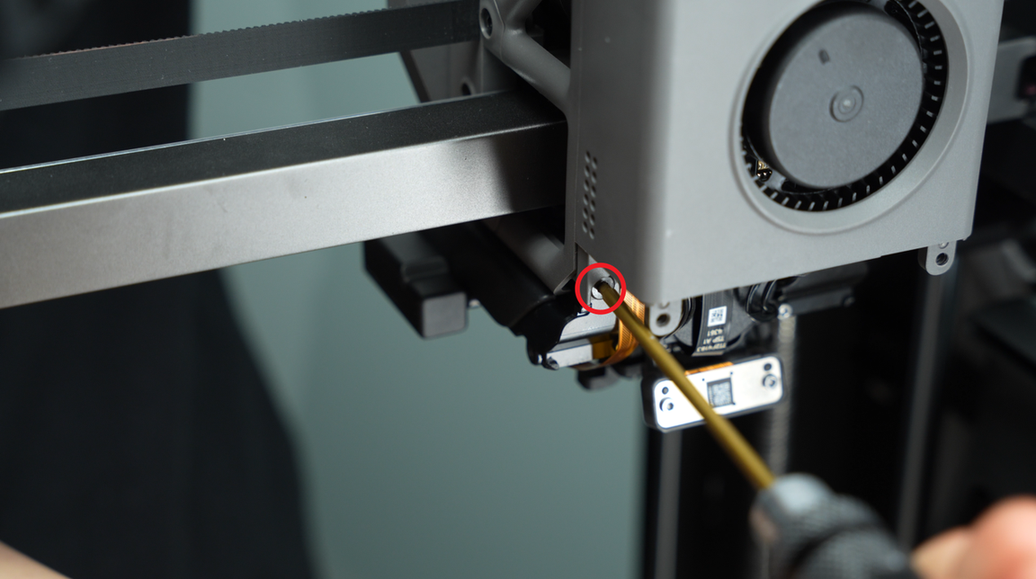

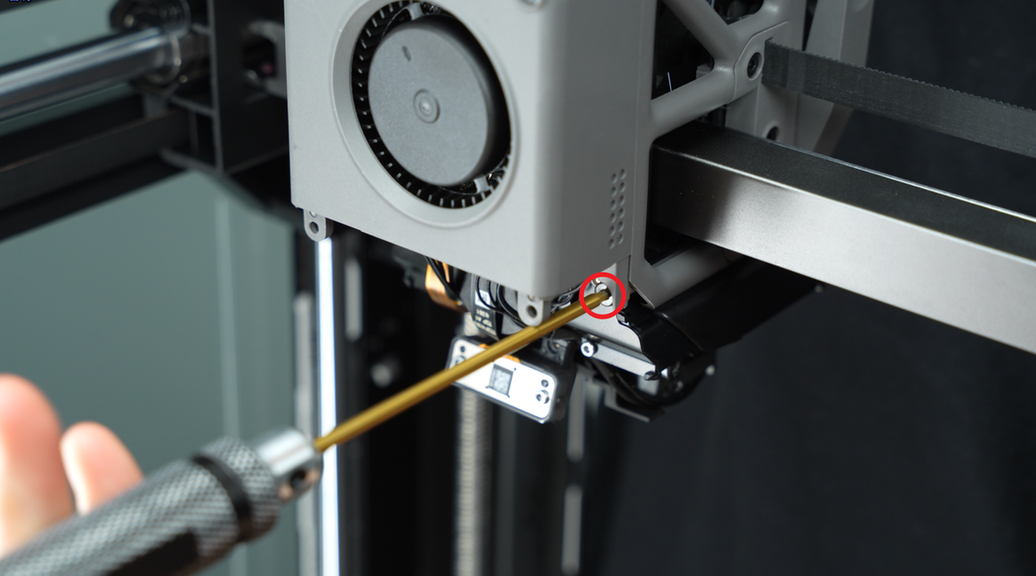

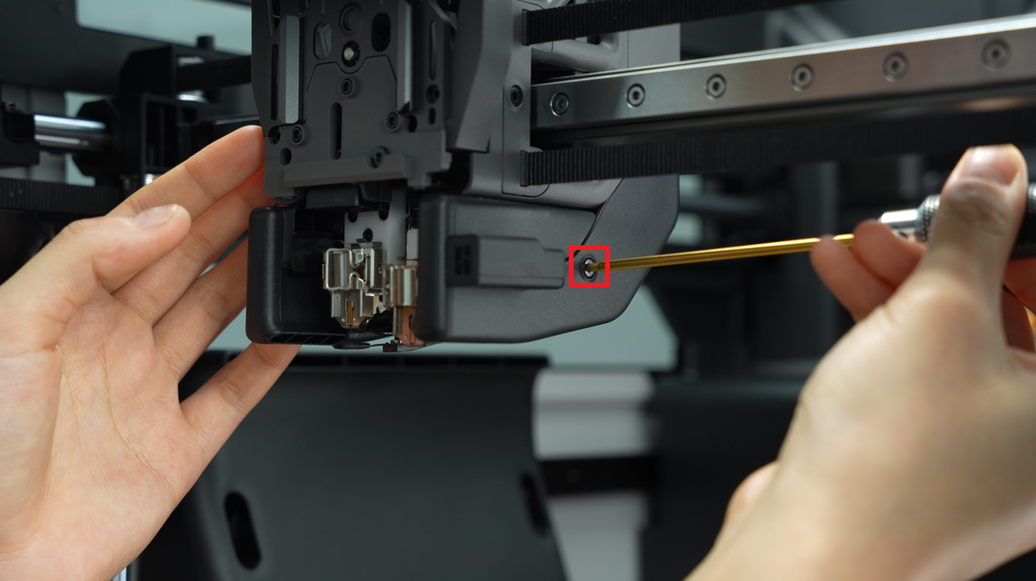

Utilice una llave Allen H2.0 para retirar los cuatro tornillos fijos (BT3x8).

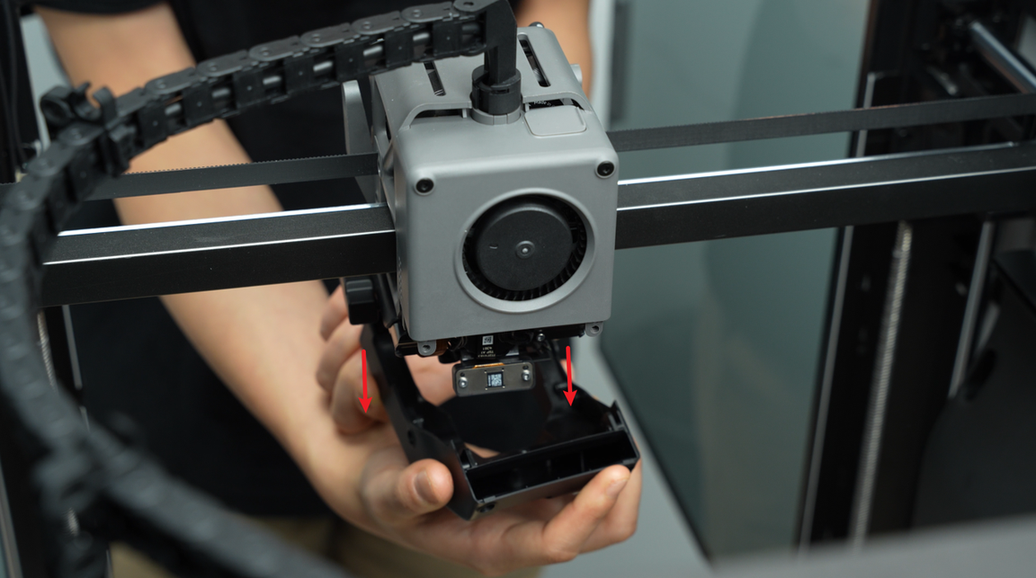

Sostenga el extremo trasero del conducto del ventilador de capa y tire hacia abajo para retirar el conducto con cuidado.
Paso 2: Retirar el ventilador de capa

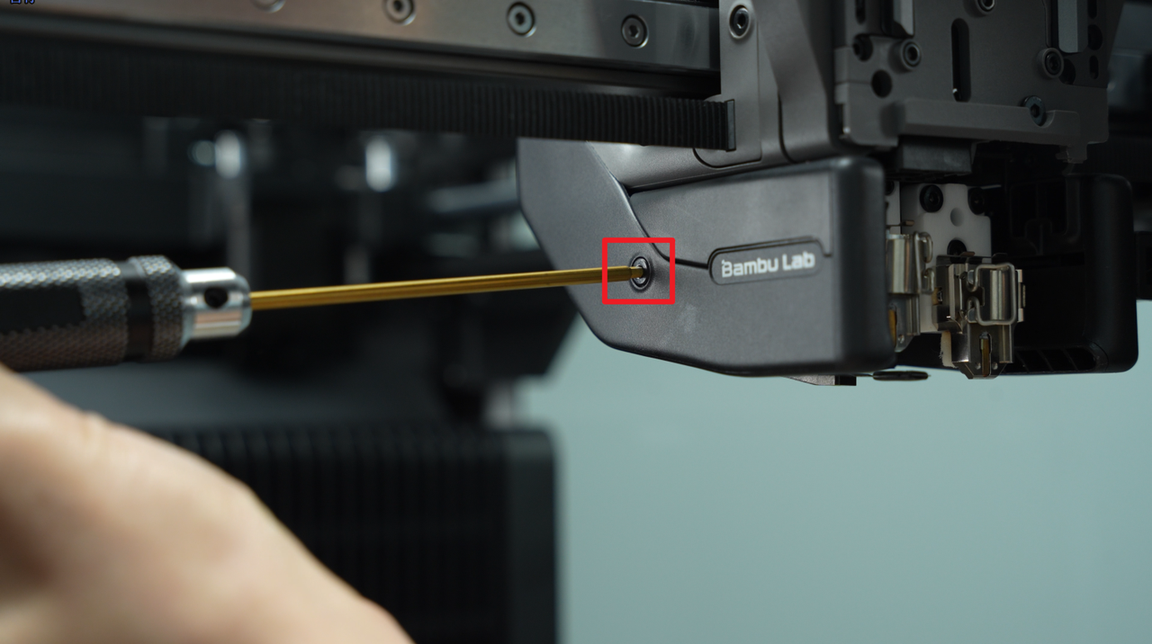

Utilice una llave Allen H2.0 para retirar los cuatro tornillos fijos (BT3x20 marcado con un símbolo cuadrado, BT2.6x8 marcado con un símbolo circular).

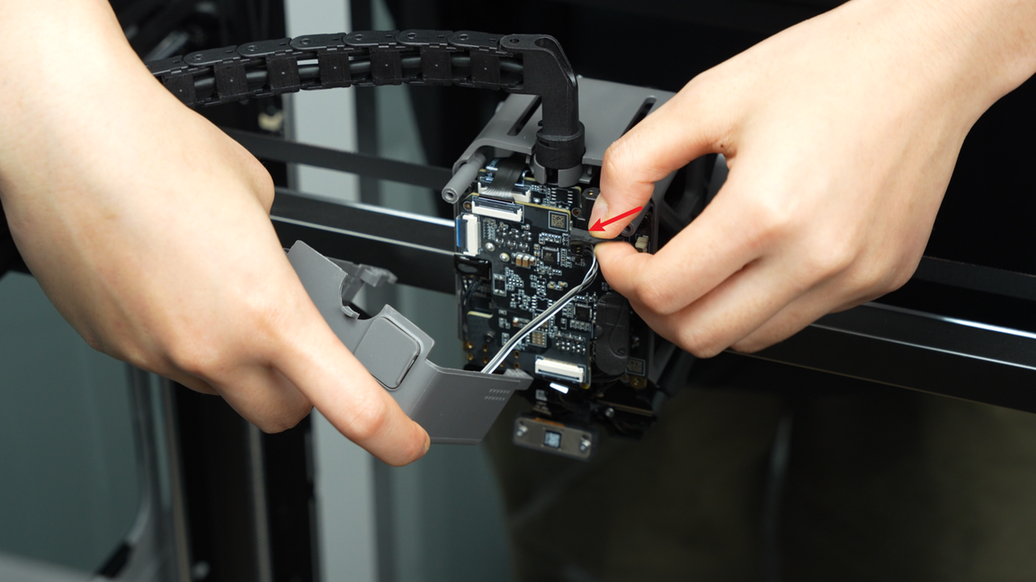

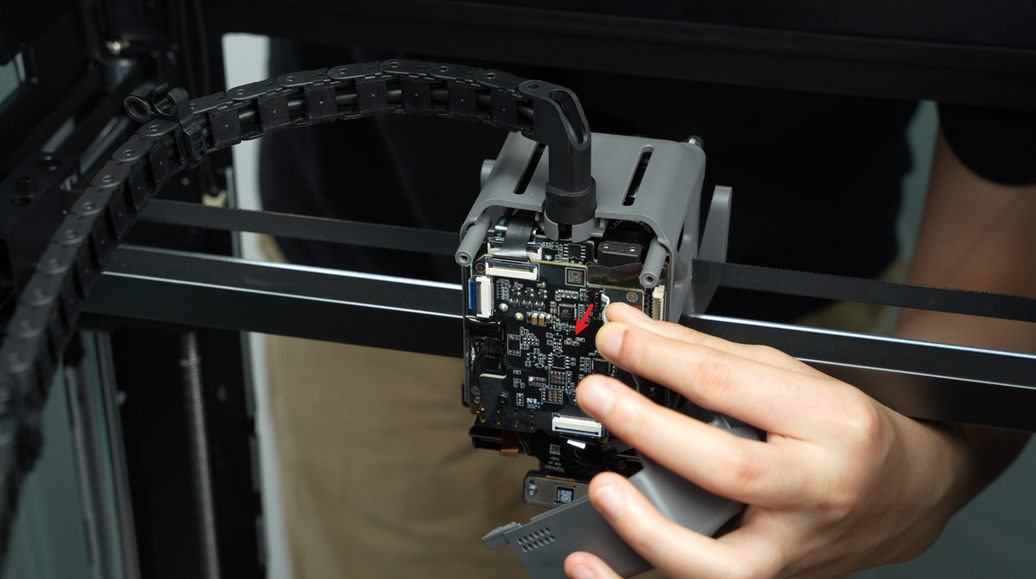

Retire la cinta de acetato del conector, luego desconecte el conector. Puede dejar la cinta retirada en la placa de circuito para facilitar la instalación posterior.
Tenga en cuenta que este tipo de conector debe empujarse suavemente hacia arriba, siguiendo el plano donde se encuentra, en lugar de extraerlo en la dirección del cable. Siga la operación del video para evitar dañar el conector.
Guía de montaje
Paso 1: Instalar el ventilador de capa
Con el lado metálico hacia arriba, alinee la interfaz, luego presione el conector del ventilador de capa y vuelva a adherir la cinta de acetato.
Alinee los agujeros de los tornillos, cubra nuevamente el ventilador de capa y apriete los 4 tornillos fijos (BT3x20 marcado con un símbolo cuadrado, BT2.6x8 marcado con un símbolo circular).
Paso 2: Instalar el conducto del ventilador de capa
El cable de la unidad de calentamiento del hotend izquierdo debe instalarse en la ranura de gestión de cables. Antes de instalar el conducto, asegúrese de presionar el cable de la unidad de calentamiento del hotend en la ranura de gestión de cables para evitar que el conducto presione el cable.

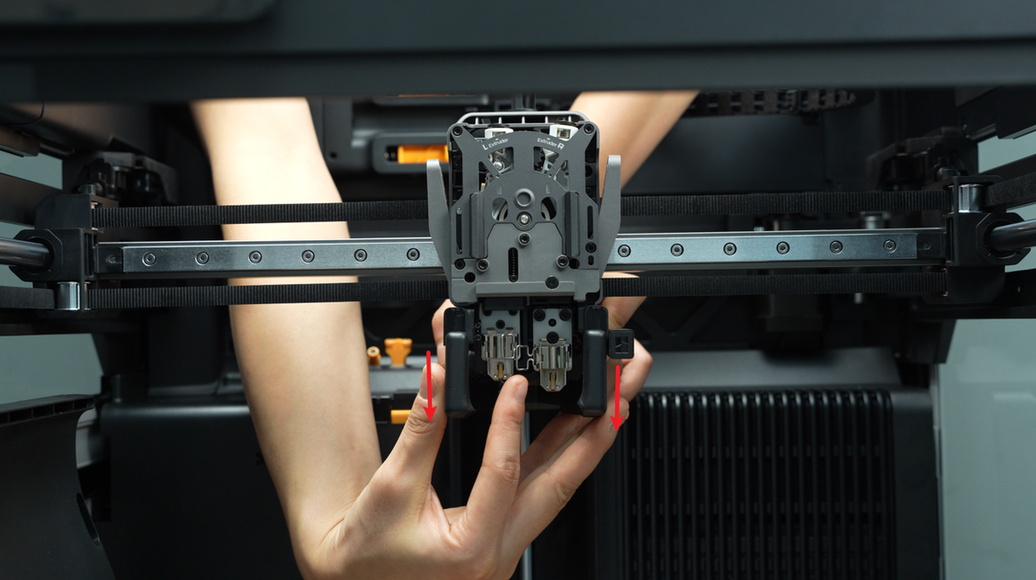

Primero, instale la parte frontal 1/4 del conducto para facilitar inclinar la mitad trasera del conducto, evitando interferencias con la cámara del nozzle. Luego, sostenga la mitad trasera del conducto y empuje hacia arriba.
Después de empujarlo, doble suavemente los lados del conducto hacia afuera, encajándolos en el cabezal en cada lado, y luego presione firmemente el conducto hacia arriba para asegurarlo en su lugar.
A continuación, empuje la parte superior de la sección frontal del conducto hacia adelante para asegurar un ajuste firme sin huecos.
Utilice una llave Allen H2.0 para apretar los cuatro tornillos fijos (BT3x8).
Cómo verificar la finalización/éxito

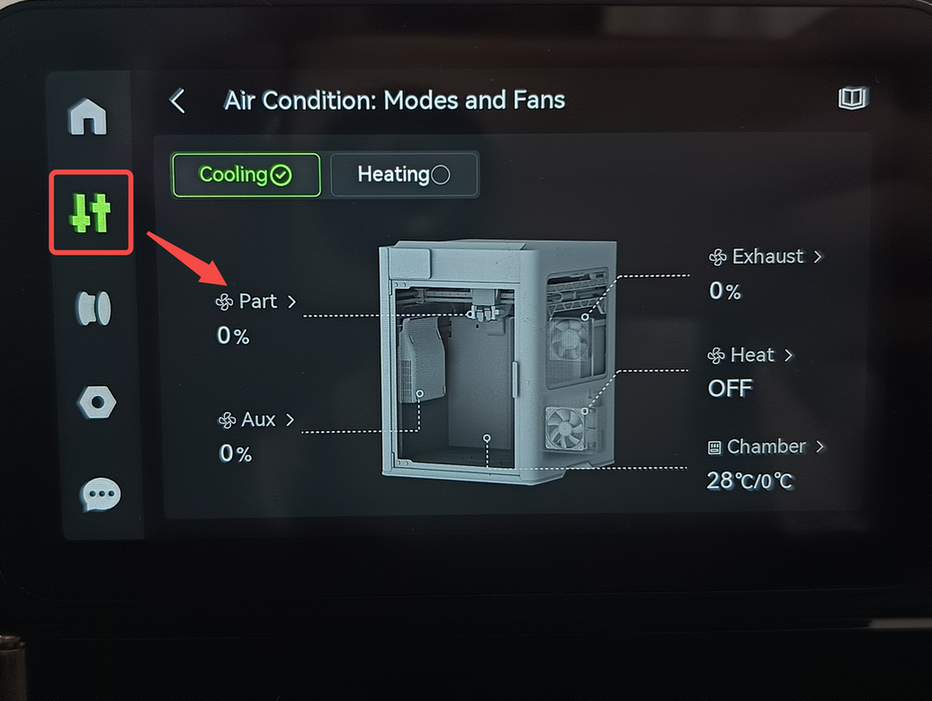

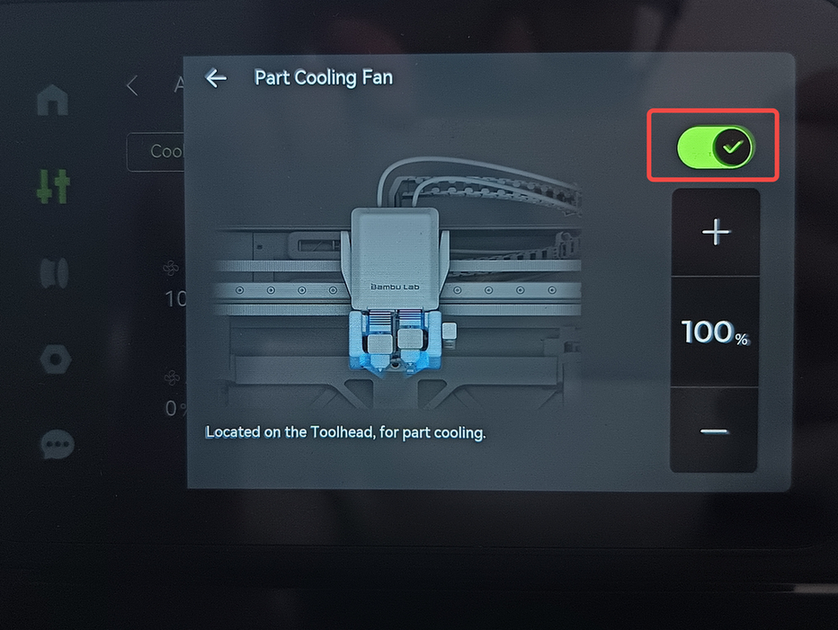

Conecte la fuente de alimentación y encienda la impresora. En la pantalla, active el ventilador de capa y verifique si gira correctamente. Si el ventilador de capa gira suavemente sin ruidos anormales, el reemplazo fue exitoso.
Si no arranca correctamente, verifique si los cables están conectados adecuadamente.
Si el problema persiste, póngase en contacto con el equipo de atención al cliente de Bambu Lab para obtener asistencia adicional.
