Esta guía muestra el proceso de reemplazar el ventilador de la placa principal del A1 mini.
El A1 mini utiliza el mismo tipo de ventilador que el usado por el Hotend X1C, y puede comprarse en nuestra tienda.
Herramientas necesarias
- Llave hexagonal de 2 mm
- Ventilador Hotend X1C
- 15 minutos de tu tiempo
Pasos para reemplazar el ventilador de la placa principal en A1 mini

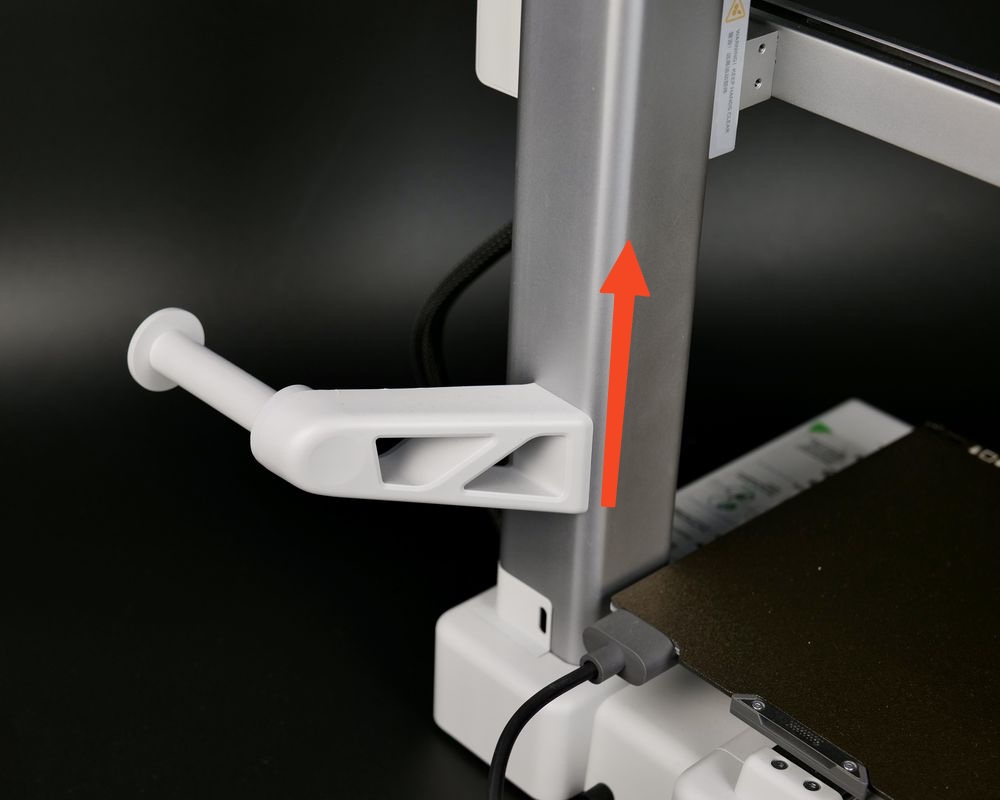

1. Retirar el soporte de carrete de la impresora (opcional)
El primer paso antes de reemplazar el ventilador de la placa principal del A1 mini es retirar el soporte de carrete. Deberás colocar la impresora de lado en el siguiente paso, y retirar el soporte de carrete facilitará el proceso.
Este es un paso opcional.
Si estás utilizando la versión Combo del A1 mini con AMS Lite, deberás desconectar los tubos PTFE del AMS Lite desde la cabeza de impresión y el cable del AMS Lite.
2. Retirar la cubierta inferior de la impresora
Coloca la impresora de lado, con el eje Z enfrentado a la mesa.
Luego, retira los 16 tornillos que sujetan la cubierta inferior para acceder al ventilador de la placa principal.
Ten en cuenta que los tornillos 15 y 16 son diferentes, por lo que debes llevar un registro de ellos para cuando vuelvas a ensamblar la cubierta inferior.
Después de retirar los tornillos, retira suavemente la cubierta inferior de plástico.
Puedes comenzar desde la esquina superior derecha y trabajar suavemente alrededor de la impresora hasta que la cubierta se suelte.
3. Retirar el ventilador antiguo de la placa principal
Con la cubierta inferior de plástico retirada, tendrás acceso al ventilador de la placa principal y al conector.
Ten en cuenta que la posición del ventilador de la placa principal podría variar ligeramente, estando fijado al disipador de calor hacia el lado derecho.
La misma información aplica, y la funcionalidad es idéntica.
Comienza retirando los dos tornillos que sujetan el ventilador en su lugar.
Una vez retirados los tornillos, tira suavemente el ventilador hacia ti y localiza el conector del cable del ventilador.
Tira suavemente del conector del ventilador para desconectar el cable de la placa principal.
Deberás mover los otros cables para obtener una mejor vista del conector. Realiza esto con cuidado para evitar desconectar otros cables.
4. Instalar el nuevo ventilador de la placa principal
Para instalar el nuevo ventilador, primero debes conectar el cable como se muestra en la imagen anterior.
La forma correcta de conectarlo es con el cable blanco a la izquierda y el cable negro a la derecha.
Después de conectar el cable del ventilador de la placa principal, organiza los cables como se muestra en la imagen siguiente, asegurándote de que todos los conectores estén correctamente instalados y no se hayan desconectado durante este procedimiento.
Asegúrate de que todos los cables estén organizados cuidadosamente para que no lleguen a las palas del ventilador y interfieran con su funcionamiento.
5. Fijar el ventilador de la placa principal a la impresora
Utilizando los dos tornillos, vuelve a fijar el ventilador de la placa principal al disipador de calor de la placa principal, como se muestra en la imagen siguiente.
Instala el ventilador correctamente, como se muestra en la imagen. La placa de identificación NO es visible cuando el ventilador está orientado correctamente.
6. Instalar la cubierta trasera
Con el ventilador instalado, procede a instalar la cubierta inferior de vuelta en la impresora.
Comienza ajustando los tornillos 15 y 16 para asegurar que el haz de cables lateral quede correctamente posicionado.
Luego, instala los tornillos restantes, asegurándote de no apretarlos en exceso.
Ten en cuenta que los tornillos se instalan directamente en el plástico. Debes evitar apretarlos demasiado, ya que pueden dañar el marco de plástico.
Al reintroducir el tornillo en el agujero, gíralo suavemente y lentamente en dirección contraria a la de apriete (sentido antihorario), aplicando solo una ligera presión.Después de aproximadamente media vuelta (esto puede variar, como un cuarto o tres cuartos de vuelta, dependiendo de la posición del tornillo respecto al hilo original), deberás escuchar un suave "clic" y sentirlo con la llave hexagonal.
Este "clic" indica que el tornillo se ha alineado con el inicio del hilo original. En este punto, puedes comenzar a girar el tornillo en sentido horario para apretarlo, y se enganchará correctamente con el hilo original.
7. Probar el nuevo ventilador
Ahora que la impresora está rearmada, puedes probar el nuevo ventilador de la placa principal.
Para hacerlo, simplemente debes encender la impresora y esperar unos segundos. Después de que la impresora se encienda, escucharás el nuevo ventilador funcionando.
Si no hay ruido de ventilador después de la instalación, realiza un procedimiento de homing utilizando los botones en pantalla, lo cual debería activarlo.
Si el ventilador sigue sin funcionar, deberás repetir los pasos y asegurarte de que el cable del ventilador de la placa principal esté conectado correctamente.
Posibles problemas y soluciones
Si encuentras problemas durante la instalación de un nuevo ventilador de la placa principal, revisa los problemas y soluciones enumerados a continuación:
Ventilador de refrigeración de la placa principal no funciona
Reconecta el Ventilador de refrigeración de la placa principal como se muestra en el Paso 6: Instalar el nuevo ventilador de la placa principal.
