La impresora P2S adopta por defecto un diseño de tratamiento interno de gases de escape, basándose en un filtro de aire de carbón activado interno para la purificación de gases. Tras instalar el Kit de Ventilador de Extracción Exterior, el dispositivo agregará una función de extracción activa, brindando una solución para usuarios con requisitos estrictos de extracción. Para usuarios con condiciones de extracción, este kit puede guiar directamente el gas de impresión hacia el exterior o un área designada.
Una vez instalado, la impresora reconocerá automáticamente el Kit de Ventilador de Extracción Exterior, lo integrará en el sistema de gestión de aire para un control unificado y desbloqueará la función automática de purificación de aire después de la impresión. Para materiales de ingeniería que requieren impresión sellada, como ABS y PA, simplemente active la función "Purificar aire después de la impresión" en la configuración de pantalla de la impresora. La P2S activará automáticamente el modo de extracción después de la impresión para descargar completamente el gas residual dentro de la cámara.
Requisitos de software: Antes de la instalación oficial, complete las siguientes actualizaciones de versión de software para garantizar la compatibilidad del dispositivo:
La versión del firmware de la impresora debe actualizarse a 01.01.01.00 o superior;
Bambu Studio para escritorio debe actualizarse a V2.4.1.80 o superior;
Bambu Handy móvil debe actualizarse a V3.11.0 o superior.
Descripción del Plan de Instalación
Se proporcionan dos planes de instalación opcionales para el ventilador de extracción exterior de la impresora P2S, adaptándose a diferentes necesidades de usuario:
Plan 1: Reemplazar con Panel Trasero Dedicado
La salida de extracción se encuentra debajo del buffer, presentando un diseño de canal de flujo de aire más racional y mayor eficiencia de extracción.
Plan 2: Reutilizar Panel Trasero Original de la Impresora
La salida de extracción se ubica en el lado derecho del Conducto de Purga. Las pruebas oficiales han confirmado que este plan puede satisfacer las necesidades normales de extracción para impresión diaria.
Preparación Antes de la Instalación
Materiales y Herramientas

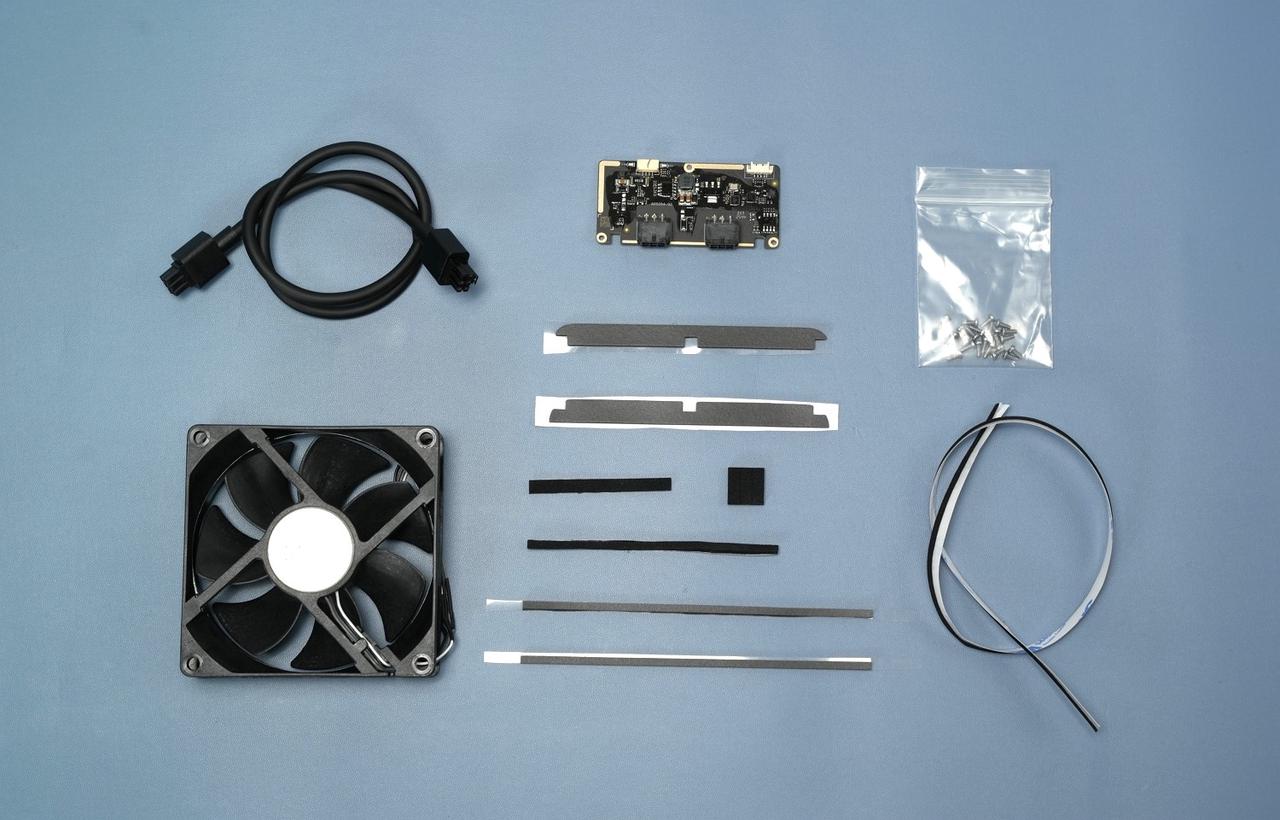

- Kit de Ventilador de Extracción Exterior (Nota: la longitud del cable 6-PIN es de 300 mm)
- Destornillador H2.0, destornillador H1.5
- Tubería de ventilación de humo de 100 mm de diámetro exterior, abrazadera para tubo (opcional)
Si compró la impresora P2S independiente, deberá adquirir un Buffer de Filamento adicional para utilizar este kit.

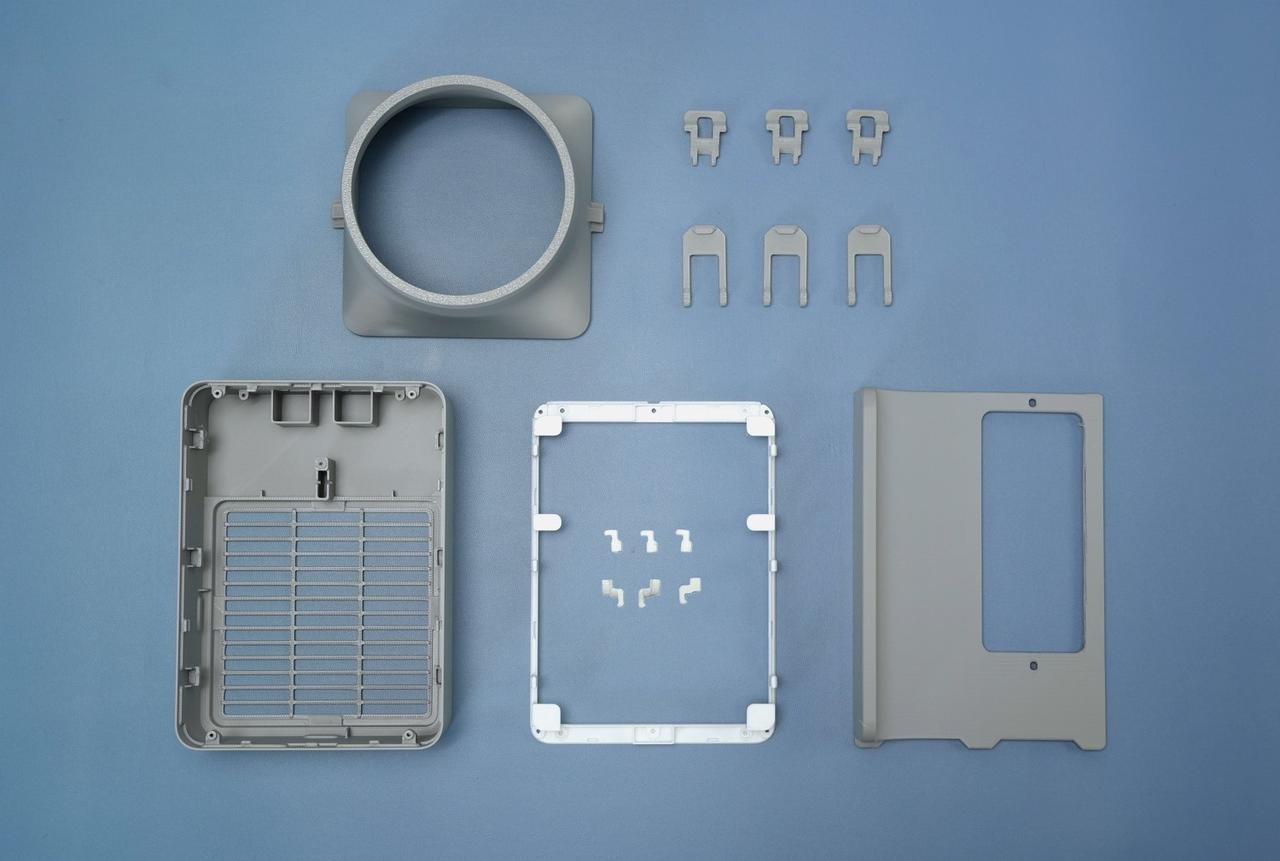

Piezas Impresas 3D Requeridas
Las siguientes piezas impresas se recomiendan imprimir con materiales de alta temperatura como PETG, ABS o PC.
P2S External Exhaust Fan Model Download on MakerWorld

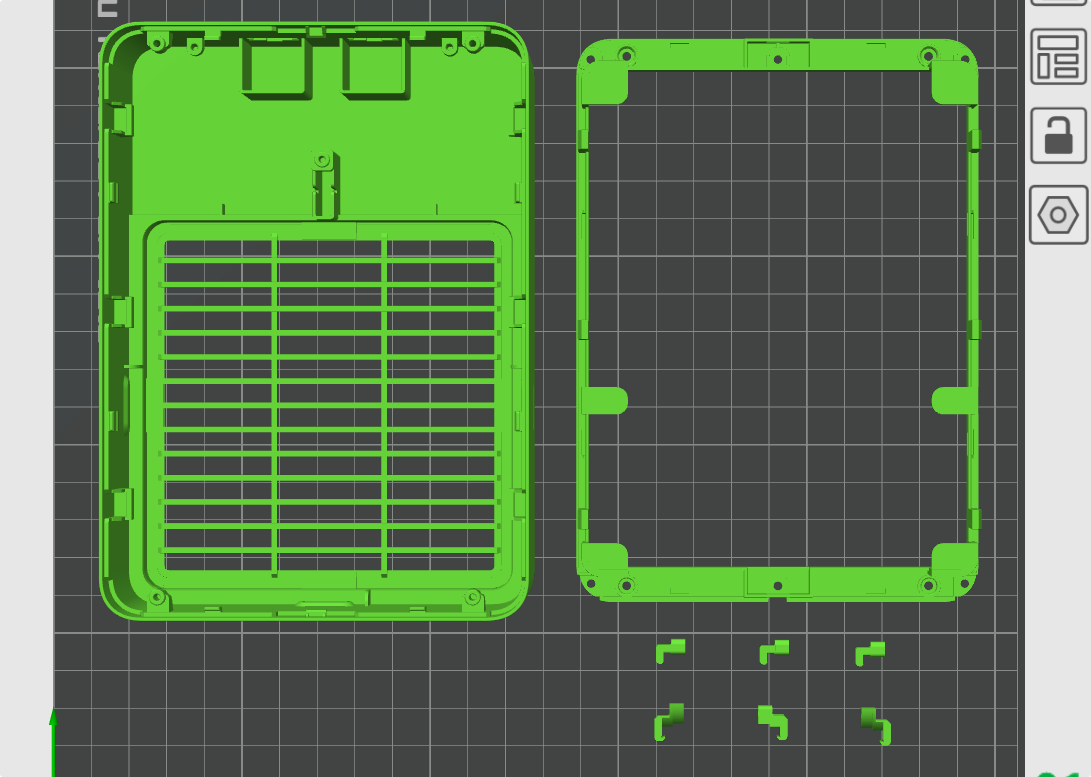

- Caja del Ventilador de Extracción Exterior:
- Piezas Impresas para Ventilador de Extracción Exterior:
Imagen Física:
Guía en Video
Pasos de Instalación
1. Reemplazar el Panel Trasero de la Impresora (Opcional, para Plan 1)
Si adopta el Plan 1, primero debe reemplazar el panel trasero dedicado.

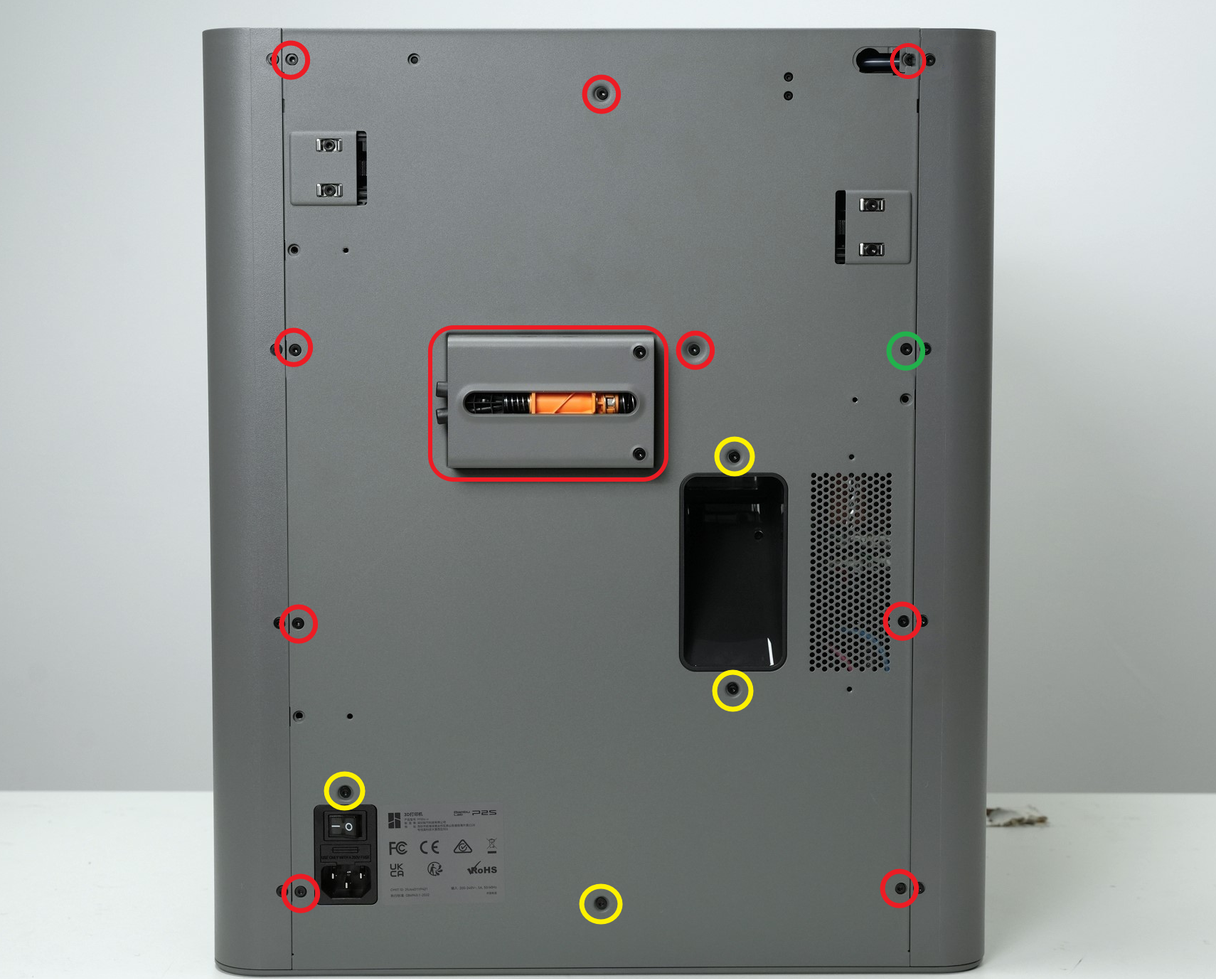

Retirar el panel trasero original: Primero desensamblar el buffer, luego desenroscar los tornillos de fijación del panel trasero (en total tres tipos; prestar atención a distinguirlos durante el desensamblado y montaje):
- Tornillos marcados en amarillo: BT3x6
- Tornillos marcados en rojo: ST3x4.5
- Tornillos marcados en verde: M3x4.5
Para el proceso detallado de reemplazo del panel trasero, consulte la guía de Wiki: Guía de Reemplazo del Panel Trasero P2S
Instalar el panel trasero dedicado de la impresora según la guía.
2. Montar el Ventilador de Extracción Exterior

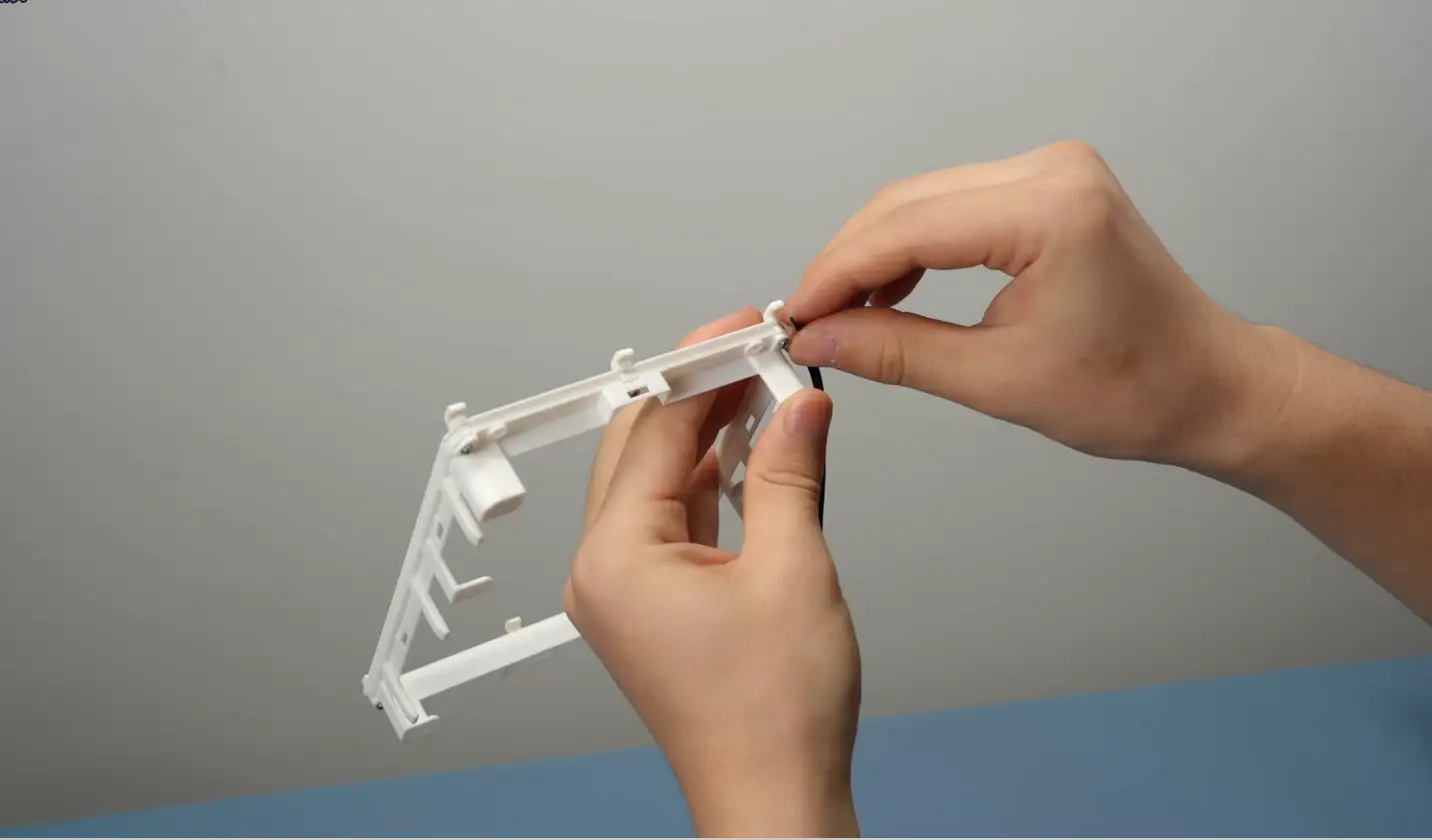

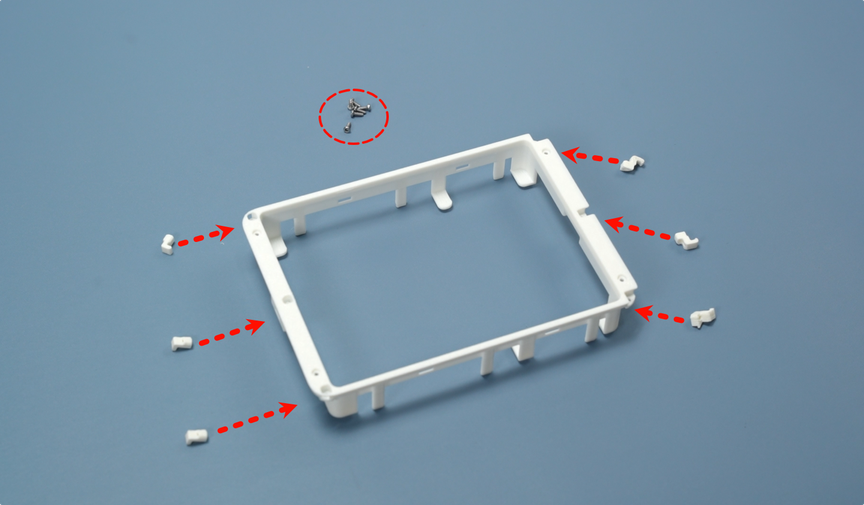

Montar la tapa superior del ventilador de extracción exterior: Utilizar tornillos BT2*5 para fijar seis garras en la tapa superior. Antes de comenzar, colocar las garras correspondientes junto a sus respectivas ranuras para evitar errores de instalación.
Primero instalar las tres garras en el lado derecho una por una, asegurando que las garras encajen con las ranuras.
Al instalar las tres garras en el lado izquierdo, primero encajar simultáneamente las tres en las ranuras del lado izquierdo de la tapa superior, luego ajustarlas uniformemente con tornillos BT2x5.
A continuación, realizar la operación de pegado de espuma en la cubierta del ventilador de extracción exterior: Primero tomar la espuma delgada y pegarla a lo largo de tres lados de la cubierta en secuencia, asegurando que la espuma encaje firmemente con el borde de la cubierta.
Tomar la sección más corta de espuma y pegarla en el lado restante de la cubierta para completar el pegado inicial de espuma de la cubierta del ventilador.
A continuación, pegar cuatro piezas pequeñas de espuma en la salida de aire para reducir el ruido del ventilador. Al mismo tiempo, pegar una tira larga de espuma por encima del conector de cable 6pin (posición marcada en rojo en el diagrama) para mejorar el sellado del ventilador de extracción exterior.

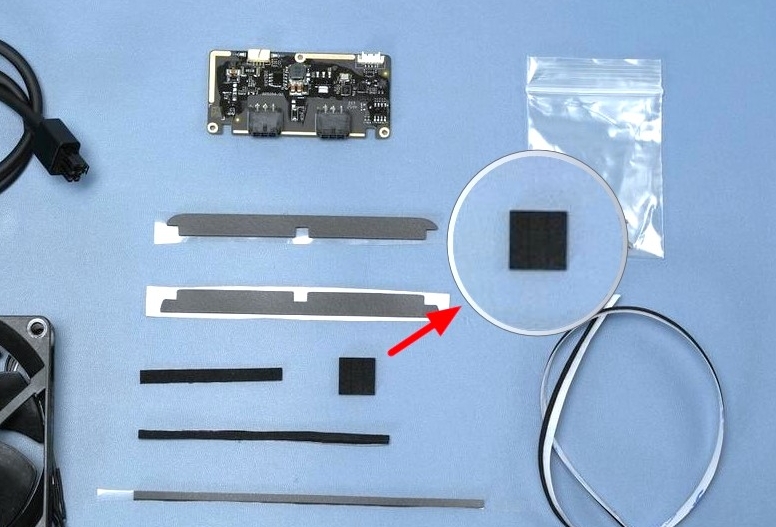

Nota: Utilice esta espuma específica para las cuatro piezas pequeñas en la salida de aire; esta espuma también se usa para las cuatro esquinas del filtro de aire.

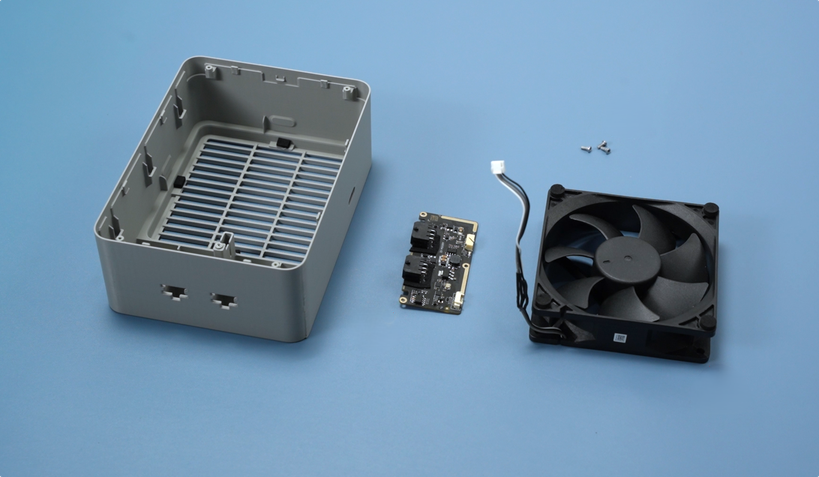

Preparar la caja del ventilador, la placa de control, el ventilador y tres tornillos de fijación.

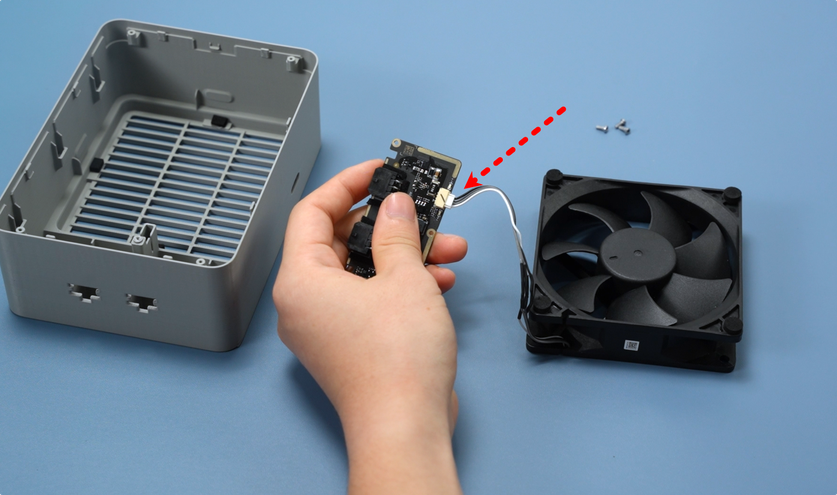

Antes de instalar el ventilador y la placa de control en la caja, conectar primero el cable del ventilador a la placa de control, asegurando que la conexión sea segura sin aflojamiento.
Después de completar la conexión del cable, instalar el ventilador y la placa de control juntos en la caja del ventilador, luego fijar la placa de interfaz a la caja con tres tornillos BT2x5. Tras el montaje, asegurar el cable excedente en la ranura de cable de la caja.

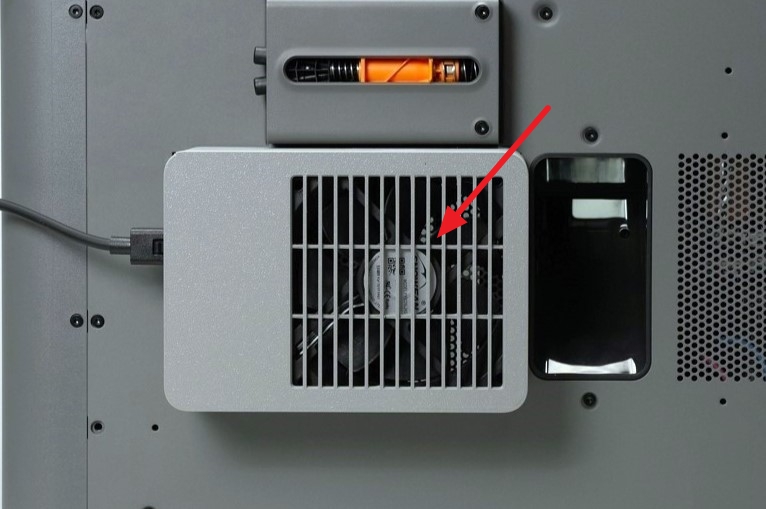

Nota: El ventilador tiene un requisito específico de orientación de instalación—instalar el lado sin etiqueta hacia el interior y el lado con etiqueta hacia el exterior de la impresora. No invertir la instalación.
Encajar la tapa superior montada en la caja del ventilador. Prestar atención a la orientación durante la instalación—alinear el lado con las garras hacia el exterior con el lado donde se encuentra el conector de cable 6pin.
Después de instalar la tapa superior, verificar las cuatro fijaciones en los lados izquierdo y derecho del ventilador. Si todas las fijaciones están firmemente enganchadas, la tapa superior está instalada correctamente.
Utilizar un destornillador H1.5 para ajustar secuencialmente los cuatro tornillos de fijación en la parte posterior del ventilador de extracción exterior.

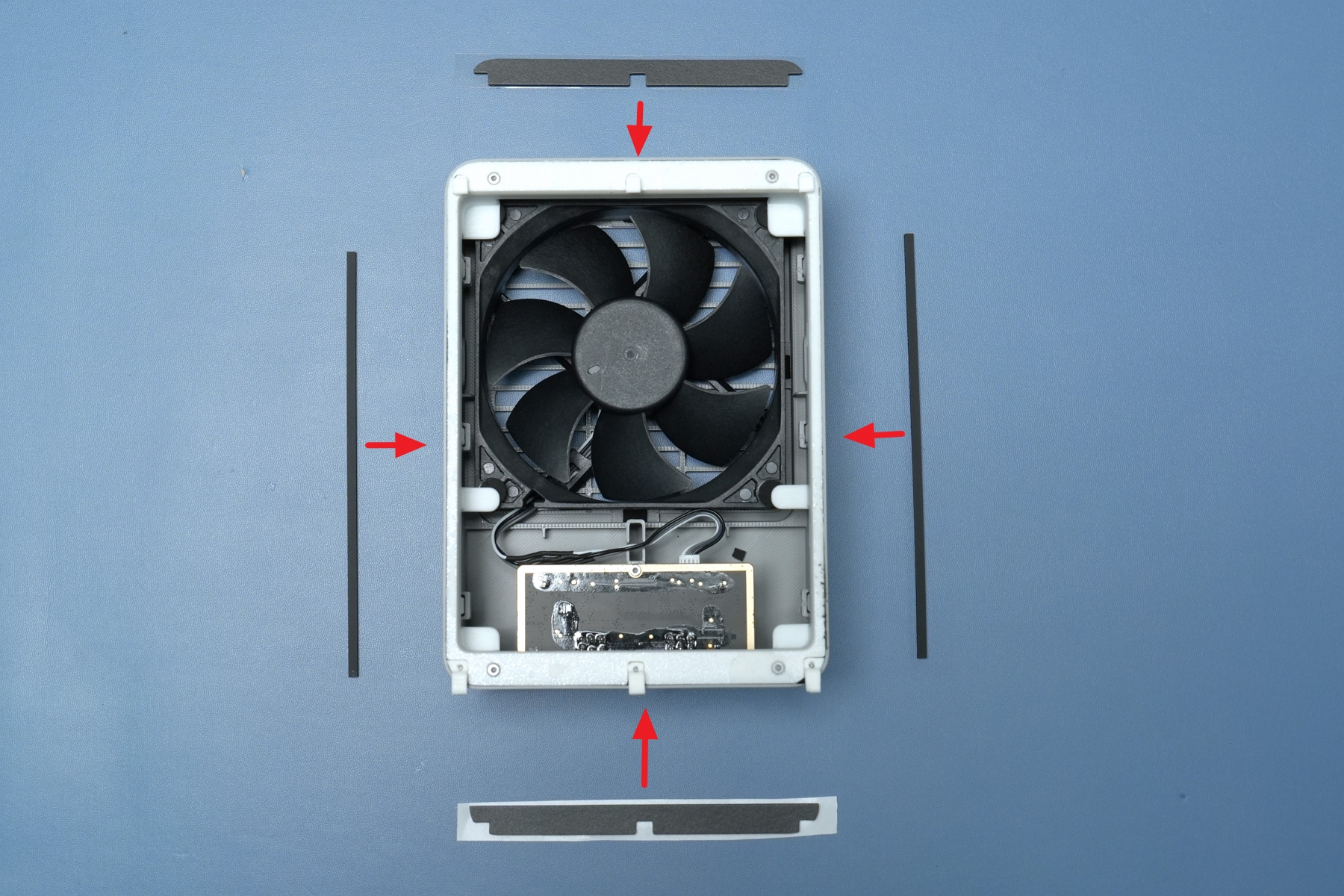

Finalmente, pegar un círculo de espuma en la parte superior del ventilador. Confirmar la posición correcta antes de pegar para evitar errores.
Durante el pegado, asegurar que la espuma esté alineada con el borde, y pegar las cuatro tiras de espuma superior una por una como se muestra en el diagrama.
Si compró un filtro de aire, pegue espuma en sus cuatro esquinas e instálelo en el ventilador de escape externo para purificar el aire expulsado. (El filtro dedicado estará disponible para compra en la tienda oficial posteriormente.)
3. Instalación en la Impresora
Plan 1: Utilizar Panel Trasero Dedicado de la Impresora

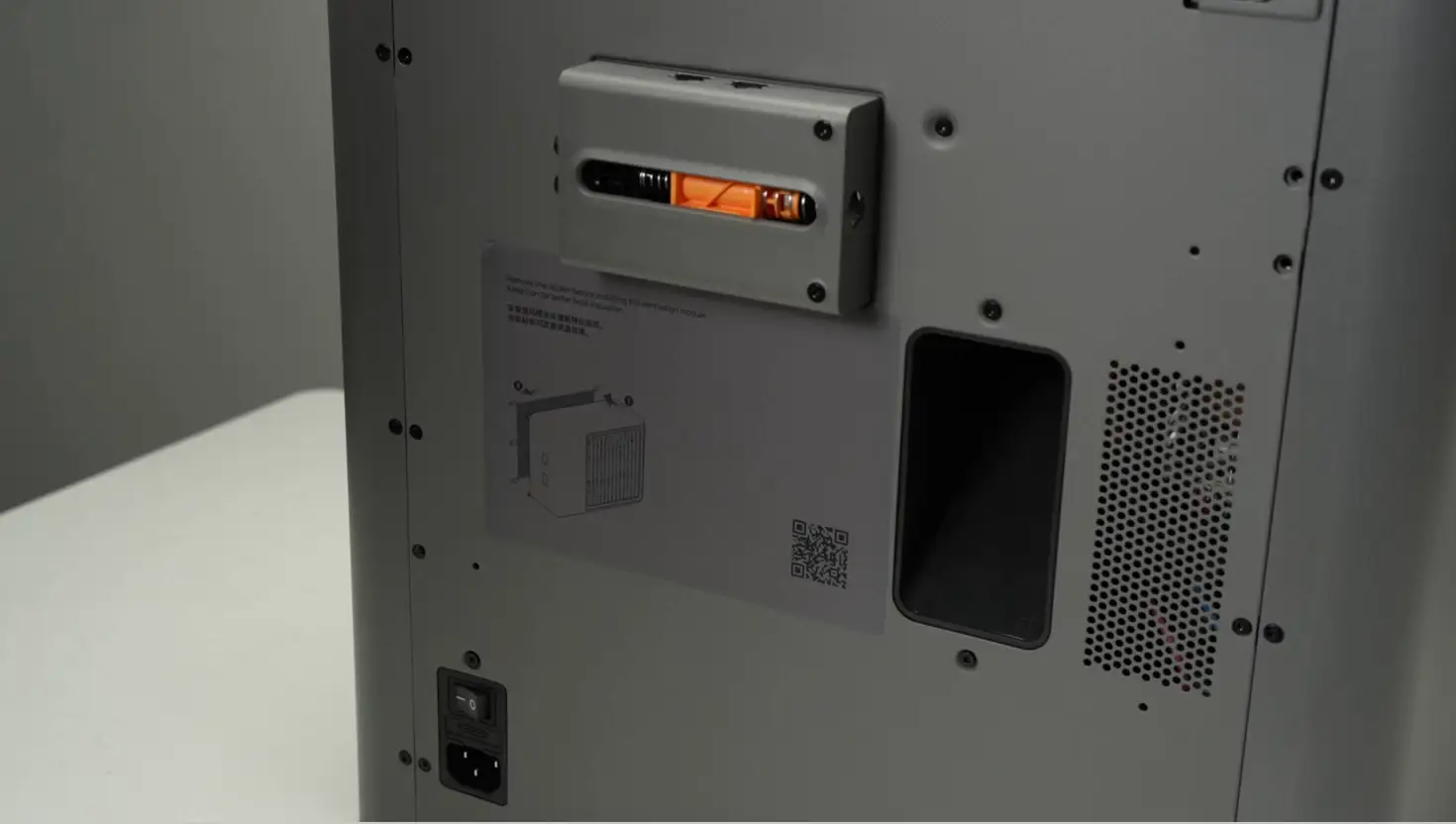

Retire la etiqueta del puerto de escape del panel trasero dedicado de la impresora para exponer la posición de instalación.

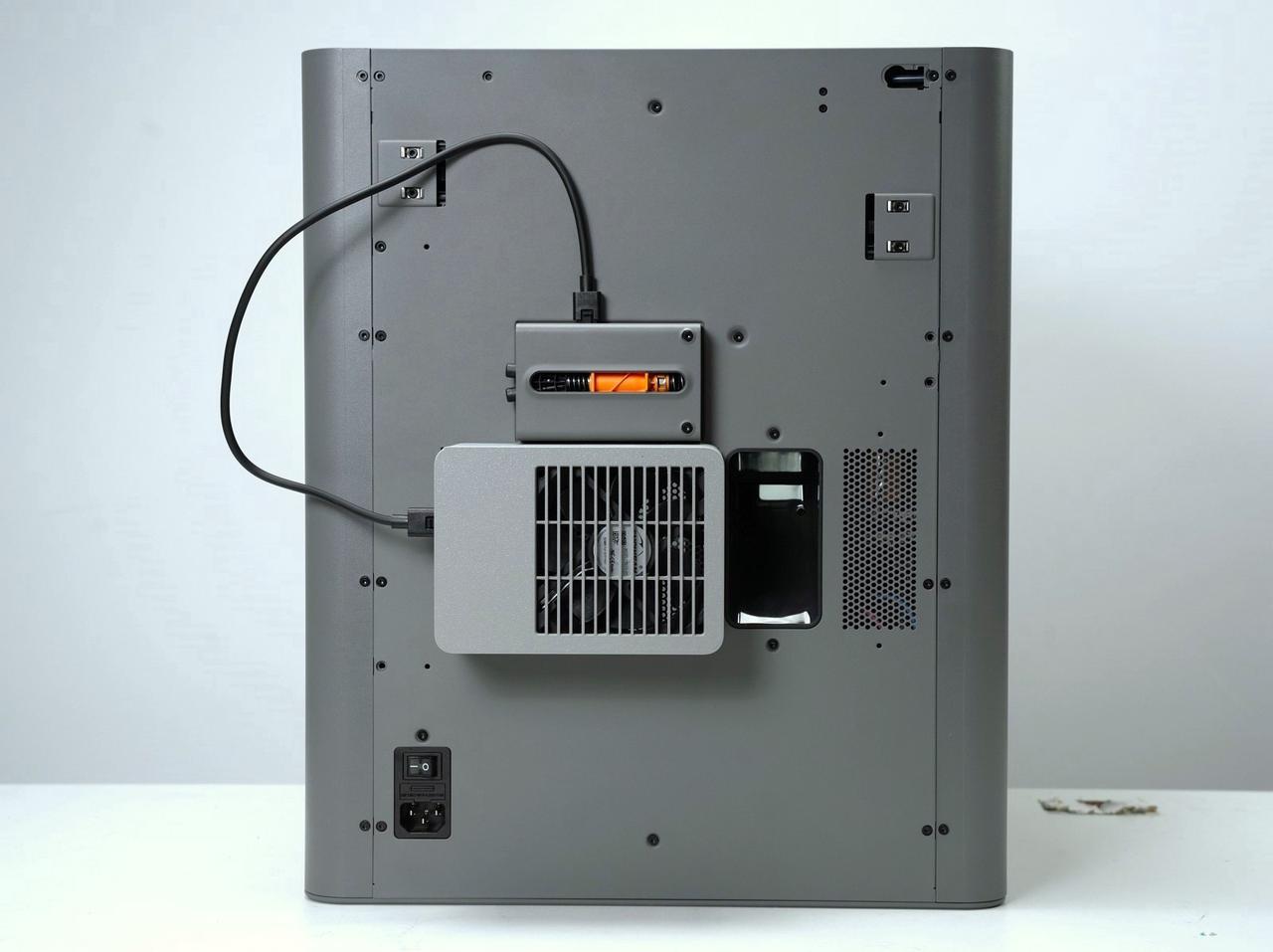

Sostenga el ventilador de escape externo, alínele con las hebillas del panel trasero y empujelo hacia la izquierda para encajar directamente en la posición preestablecida del panel trasero. Tras la instalación, conecte el cable de 6PIN del ventilador al conector correspondiente del buffer.
Plan 2: Utilizar Panel Trasero Original de la Impresora

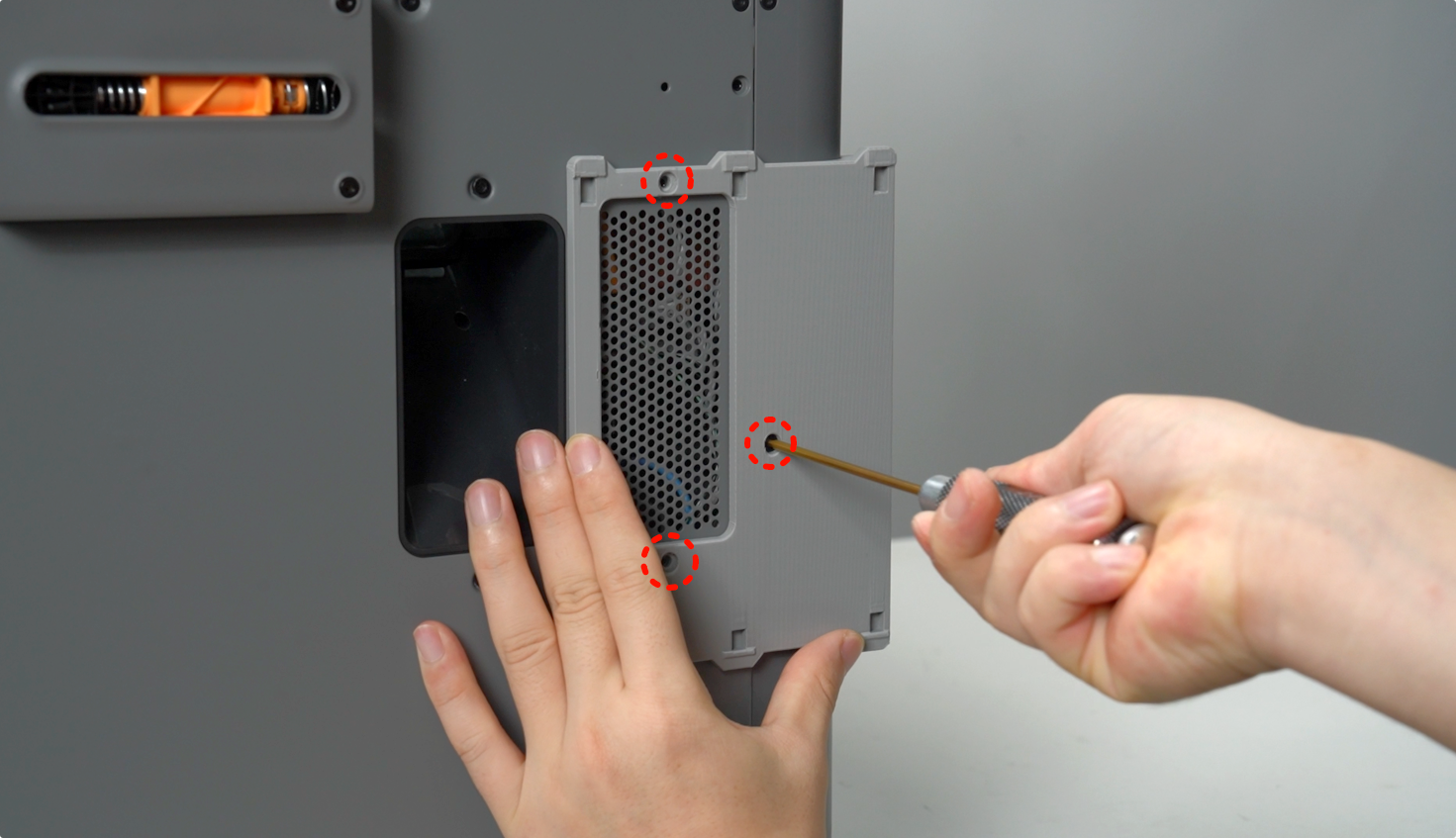

Tome el adaptador preimpreso, colóquelo en la posición correspondiente del panel trasero original de la impresora y fíjelo con tres tornillos para asegurar que el adaptador esté instalado firmemente sin vibrar.

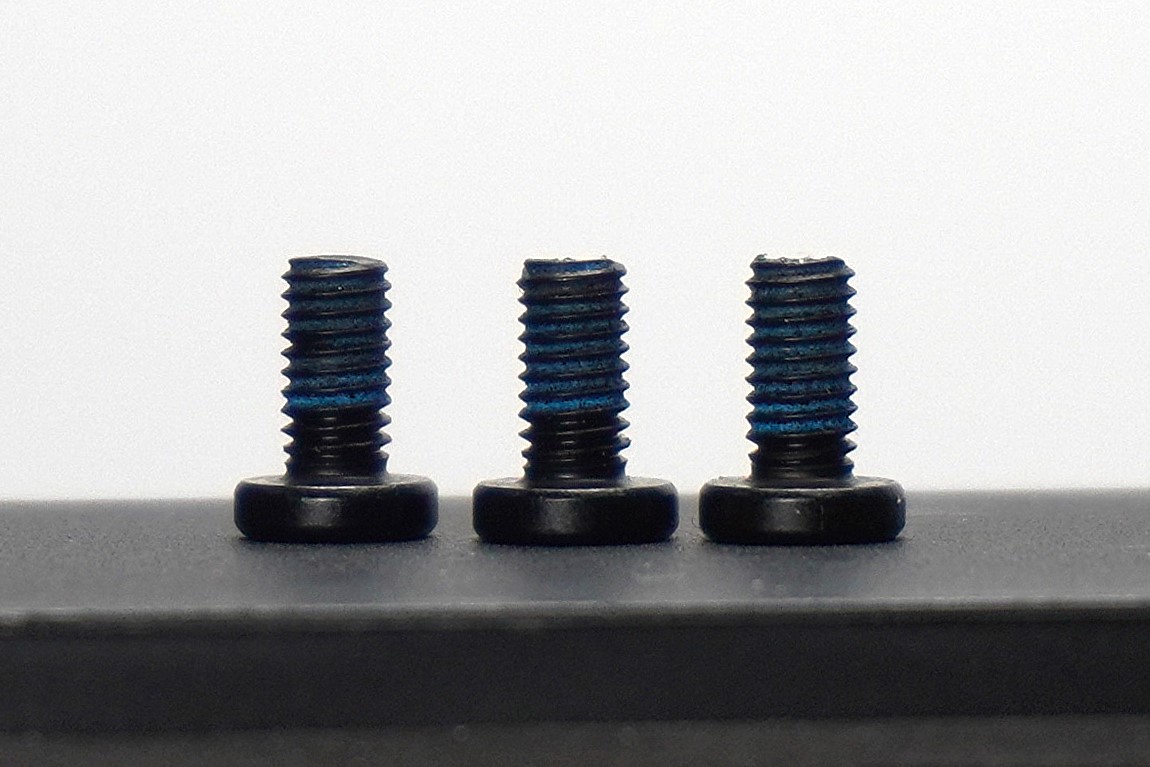

Nota: Uno de los tornillos que fija el panel lateral derecho en el diagrama anterior debe reemplazarse. Los tres tornillos son M3x6 (Incluidos en el kit).
A continuación, alinee el conjunto del ventilador de escape externo con las ranuras del adaptador y empujelo suavemente hacia arriba para encajar y fijar el conjunto del ventilador con el adaptador.

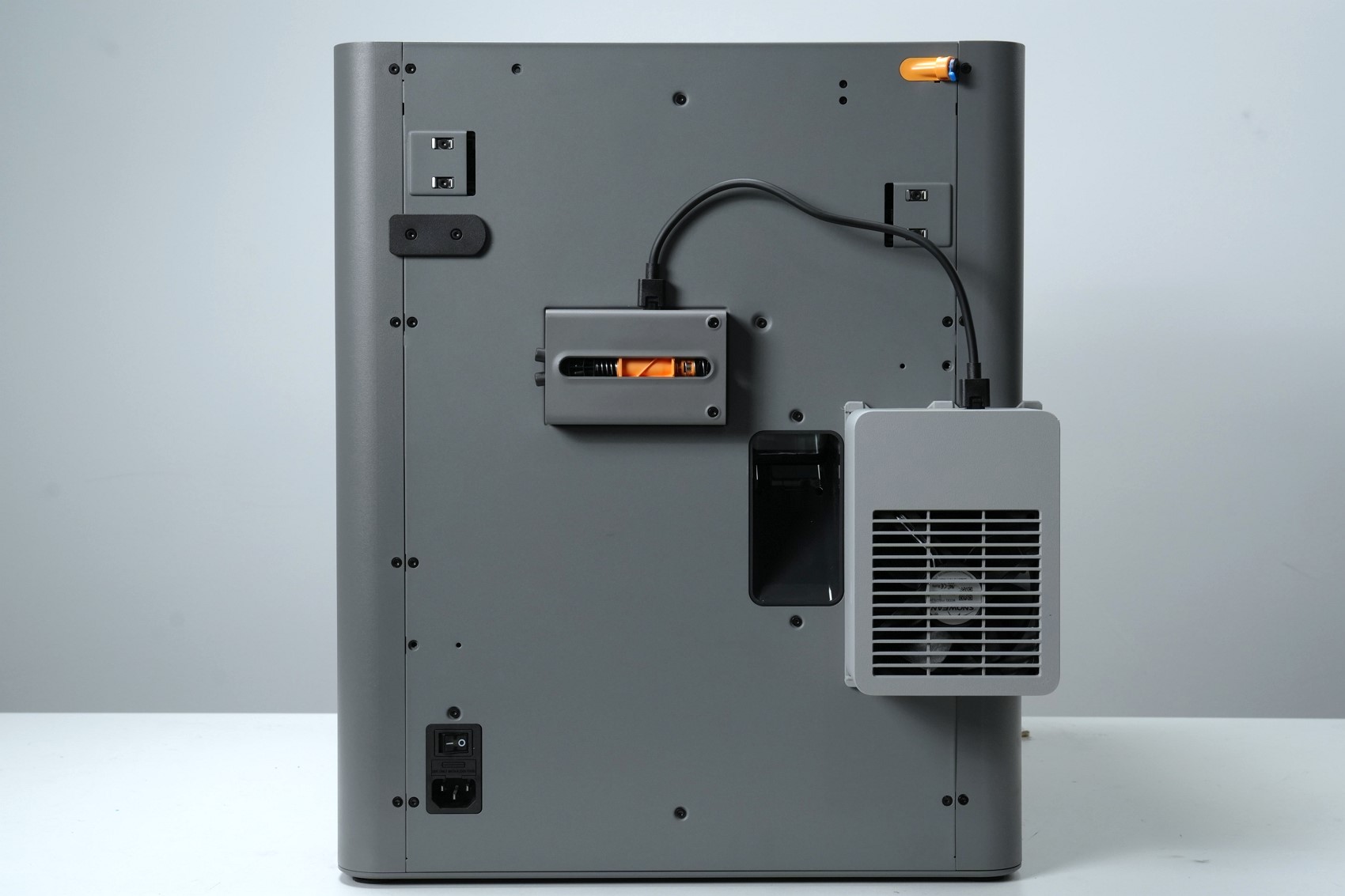

Conecte el cable de 6PIN del ventilador a la interfaz del buffer. El estado tras la conexión se puede consultar en el diagrama siguiente.
4. Conexión de Tubo de Escape Externo (Opcional)
Si necesita instalar un tubo de escape externo para la impresora, imprima primero los dos accesorios: conector de tubo y hebilla.
Comience montando la hebilla del conector de tubo de escape. La hebilla consta de dos partes: larga y corta. Primero instale la parte más corta en el conector de tubo de escape, luego apriete los tornillos de los lados izquierdo y derecho para fijarla.
Nota: Los tornillos funcionan como ejes. No apriete excesivamente durante la instalación, de lo contrario la hebilla no se moverá suavemente, afectando su uso posterior.
Inserte la parte de hebilla más larga en un extremo de la parte más corta, alinee sus agujeros de tornillo y apriete los tornillos de los lados izquierdo y derecho para completar el montaje de las dos partes de la hebilla.
Mueva la hebilla arriba y abajo manualmente para verificar que se mueva suavemente sin atascarse. Monte tres hebillas de esta manera. El estado general tras el montaje se puede consultar en el diagrama siguiente.
Deslice un extremo del tubo de escape sobre el conector de tubo y fíjelo con fijación de tres puntos. Se recomienda fijar primero las hebillas superior e inferior, luego la hebilla derecha.

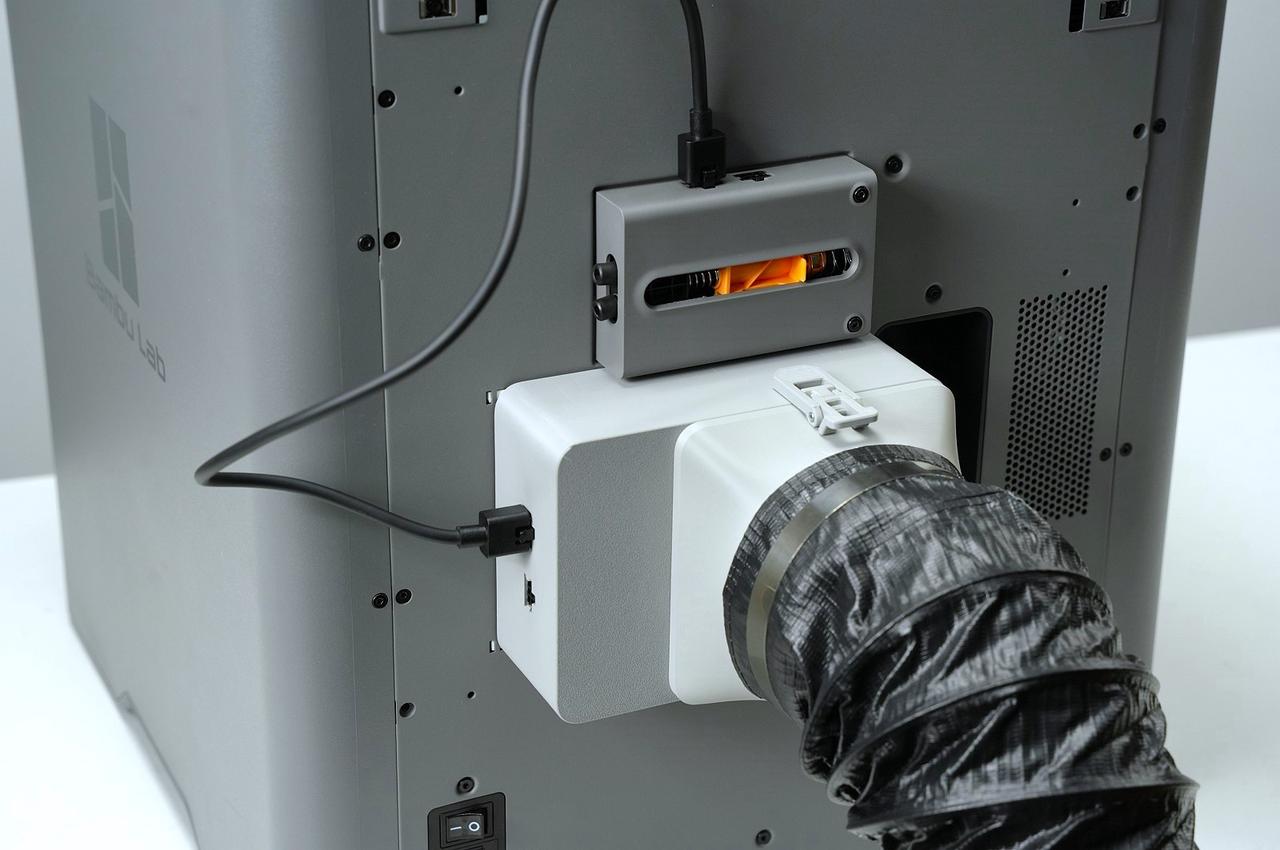

El efecto final de la instalación se muestra a continuación:
Activación y Métodos de Control del Ventilador
Activación Automática
El ventilador de escape externo cuenta con lógica de control exclusiva, adaptándose a diferentes escenarios de impresión de materiales:
-
Al imprimir materiales de baja temperatura como PLA, TPU y PVA, el ventilador de escape externo se activa automáticamente, operando inicialmente a una velocidad mínima del 30%. La velocidad aumenta sincrónicamente con el aumento de la temperatura de la cámara para mejorar la disipación de calor en el interior.
-
Al imprimir materiales de alta temperatura como ABS y PA, el ventilador de escape externo se apaga por defecto para evitar reducir la temperatura interna de la cámara, y solo admite activación manual.

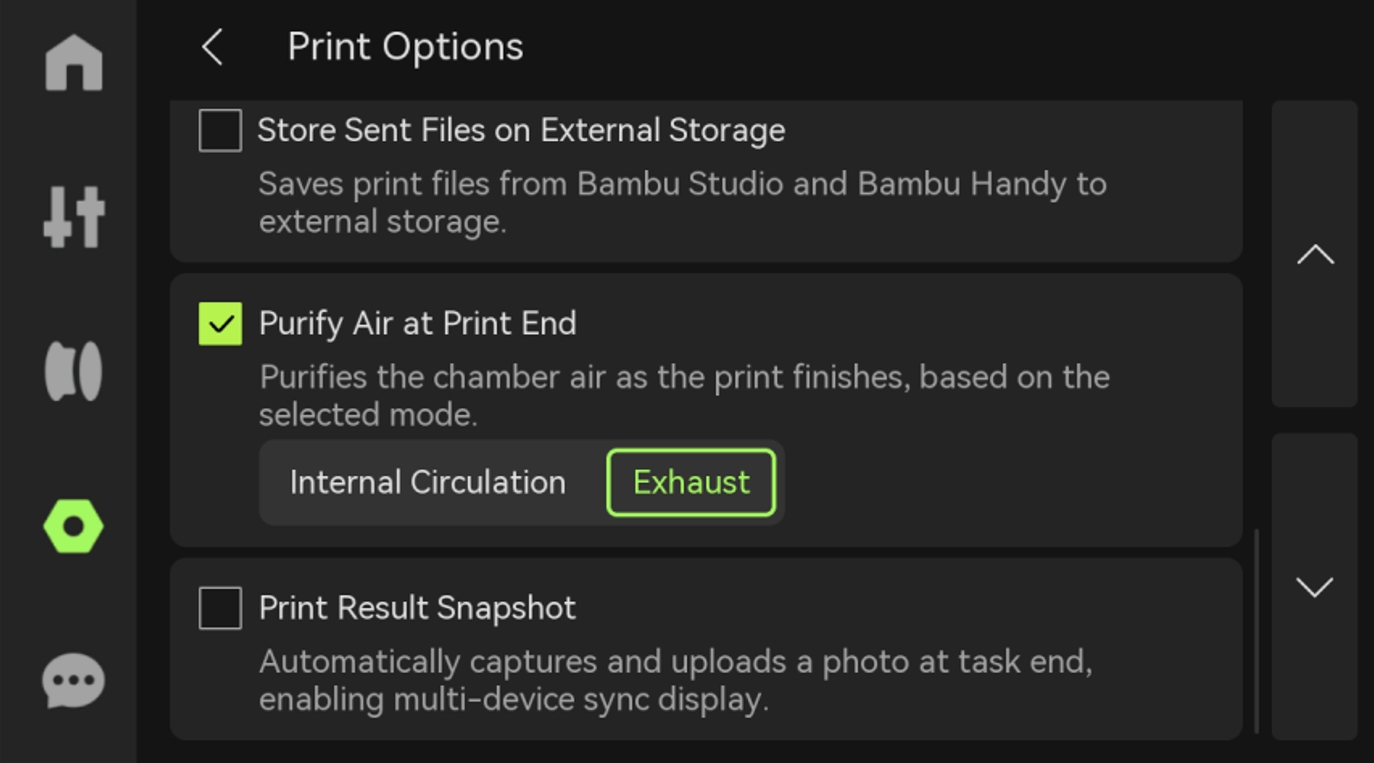

Además, puede verificar "Purify Air After Printing - Exhaust" en la interfaz de opciones de impresión de la pantalla de la impresora. Tras finalizar la impresión, el dispositivo activará automáticamente la función de escape para expulsar los gases residuales;
Activación Manual
Terminal de la Impresora
Tras la instalación, abra el sistema de gestión de aire en la interfaz de ajuste del dispositivo, busque la opción de control del ventilador de escape externo y actívelo y ajuste manualmente.
Bambu Studio

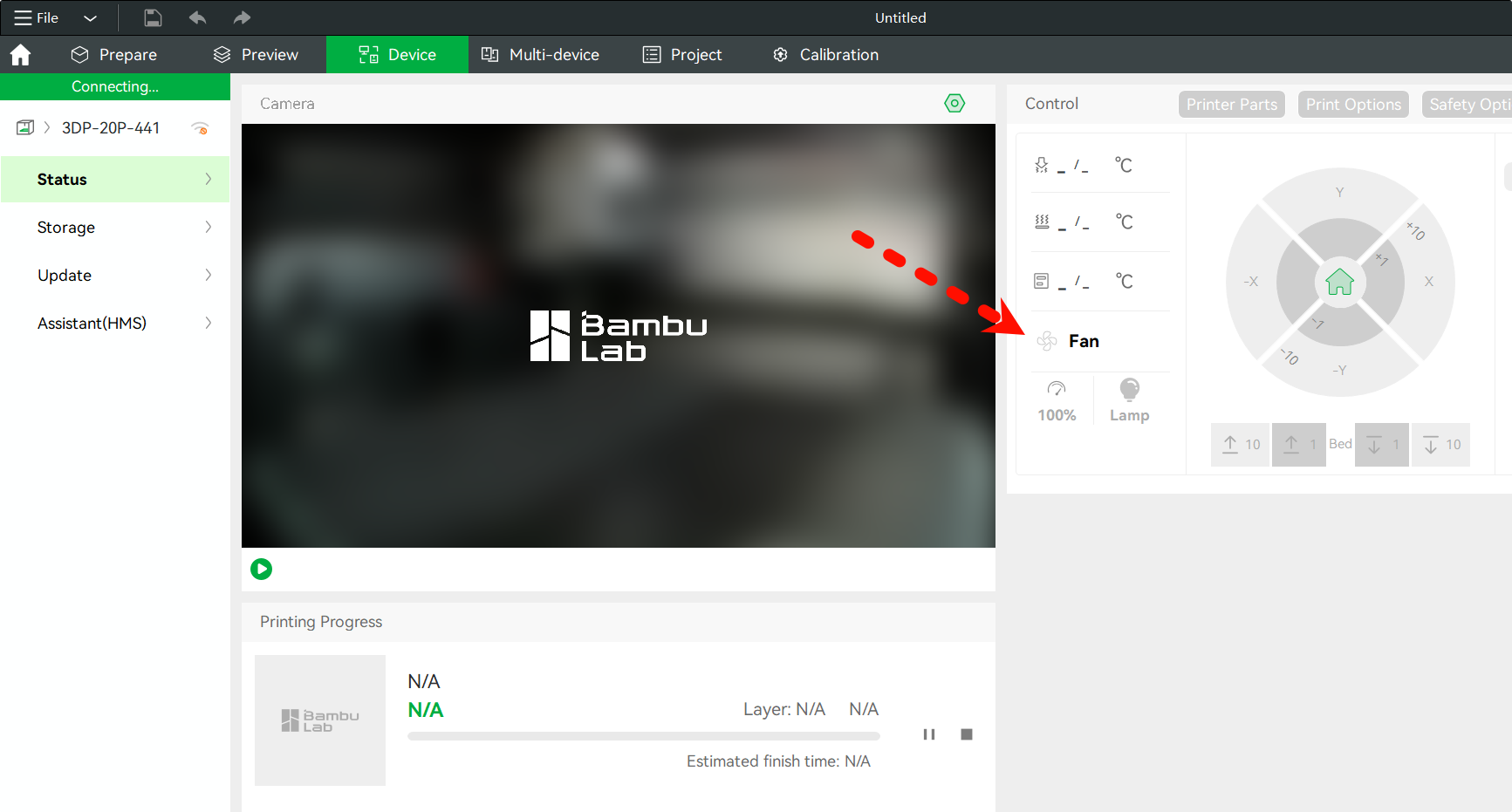

En el módulo de control de ventiladores de la interfaz de dispositivo del software, seleccione el ventilador de escape externo y actívelo manualmente.
Bambu Handy
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe una solicitud de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
