¿Qué es?

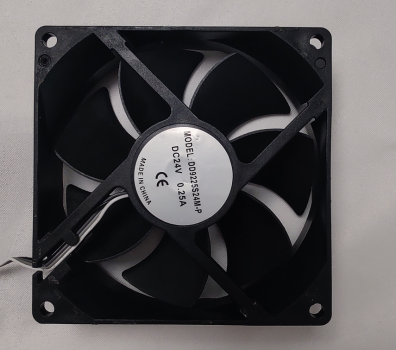

El ventilador regulador de temperatura de cámara es responsable de ajustar la temperatura dentro de la cámara. El ventilador opera según la temperatura detectada en la cámara, determinando tanto su estado de encendido/apagado como la velocidad a la que funciona.
.png)
¿Cuándo usarlo?
Si aparece una advertencia relacionada con el ventilador regulador en la pantalla y, después de verificar la conexión y el entorno, todo parece estar en orden.
Herramientas y materiales necesarios
- Un ventilador regulador de temperatura de cámara nuevo
- Llave Allen H1.5 y H2.0
- Pinzas
Advertencia de seguridad y estado de la máquina antes de comenzar
Antes de proceder con los pasos descritos en esta guía, asegúrese de que la máquina esté apagada y retire el AMS, el tubo PTFE y el buffer de filamento.
Guía en video
Guía de operación
Retire la cubierta trasera
- Afloje los tornillos en la parte trasera de la impresora. En total son 14 tornillos que deben aflojarse: 10 en la primera imagen y 4 en la segunda imagen, como se indica a continuación.

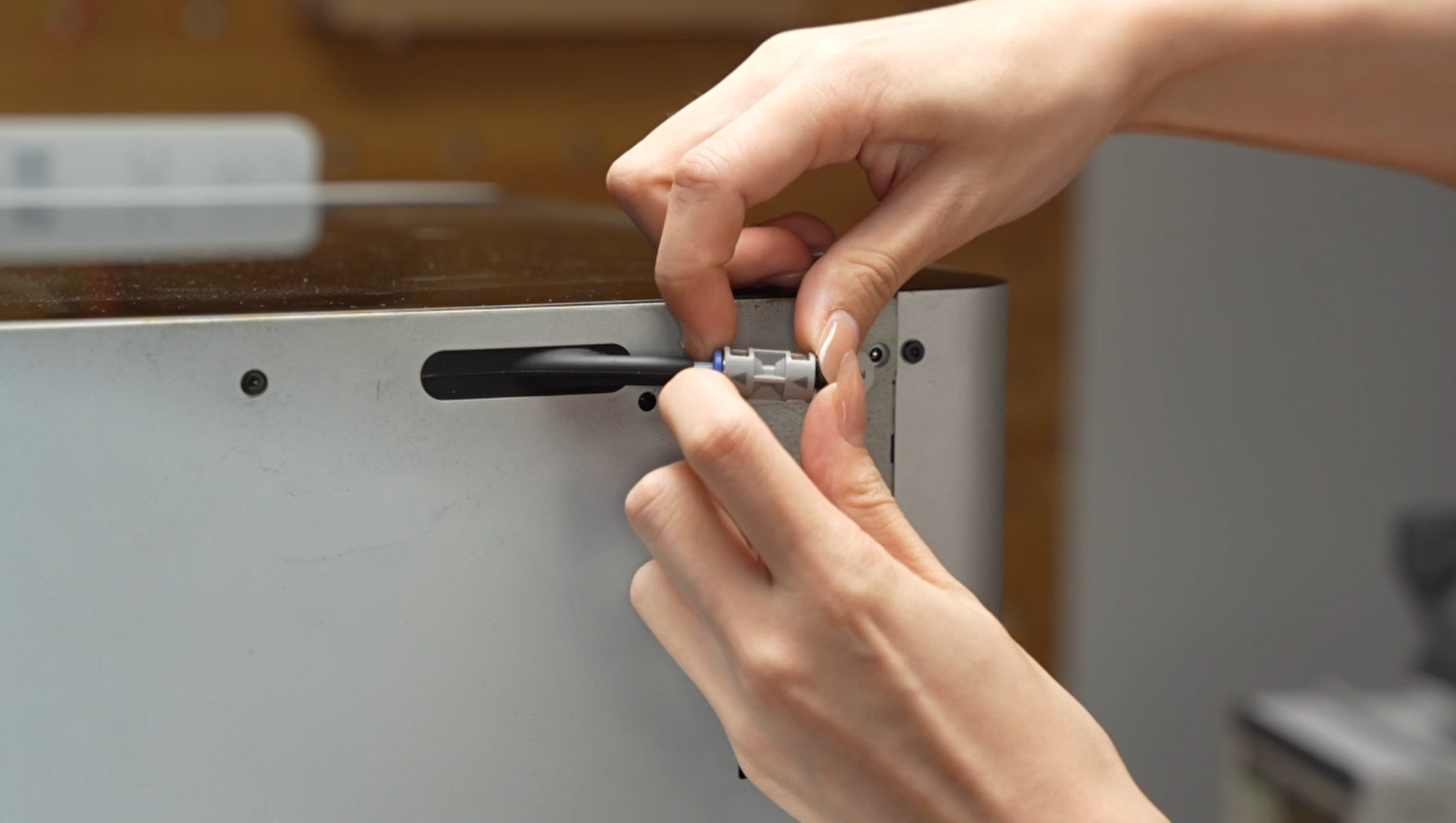

- Retire el acoplador de tubo PTFE.
- Para retirar la cubierta trasera, comience tirando del lado izquierdo para evitar interferencias con el puerto de tensión de correa izquierdo, luego proceda al lado derecho. Empuje la salida del tubo PTFE hacia adentro para liberarla de la cubierta.
Retire el conducto de purga
Afloje los 2 tornillos (3 en versiones más recientes) ubicados en cada lado del conducto de purga. Una vez completado, retire el conducto de purga.
Retire el ventilador regulador de temperatura de cámara
- Desconecte el cable del conector en la placa MC (Machine Controller), y libere el cable del ventilador de las abrazaderas.
- Retire los 4 tornillos que sujetan el ventilador. Se recomienda usar una herramienta como pinzas para sostener los tornillos desde atrás en caso de que caigan.

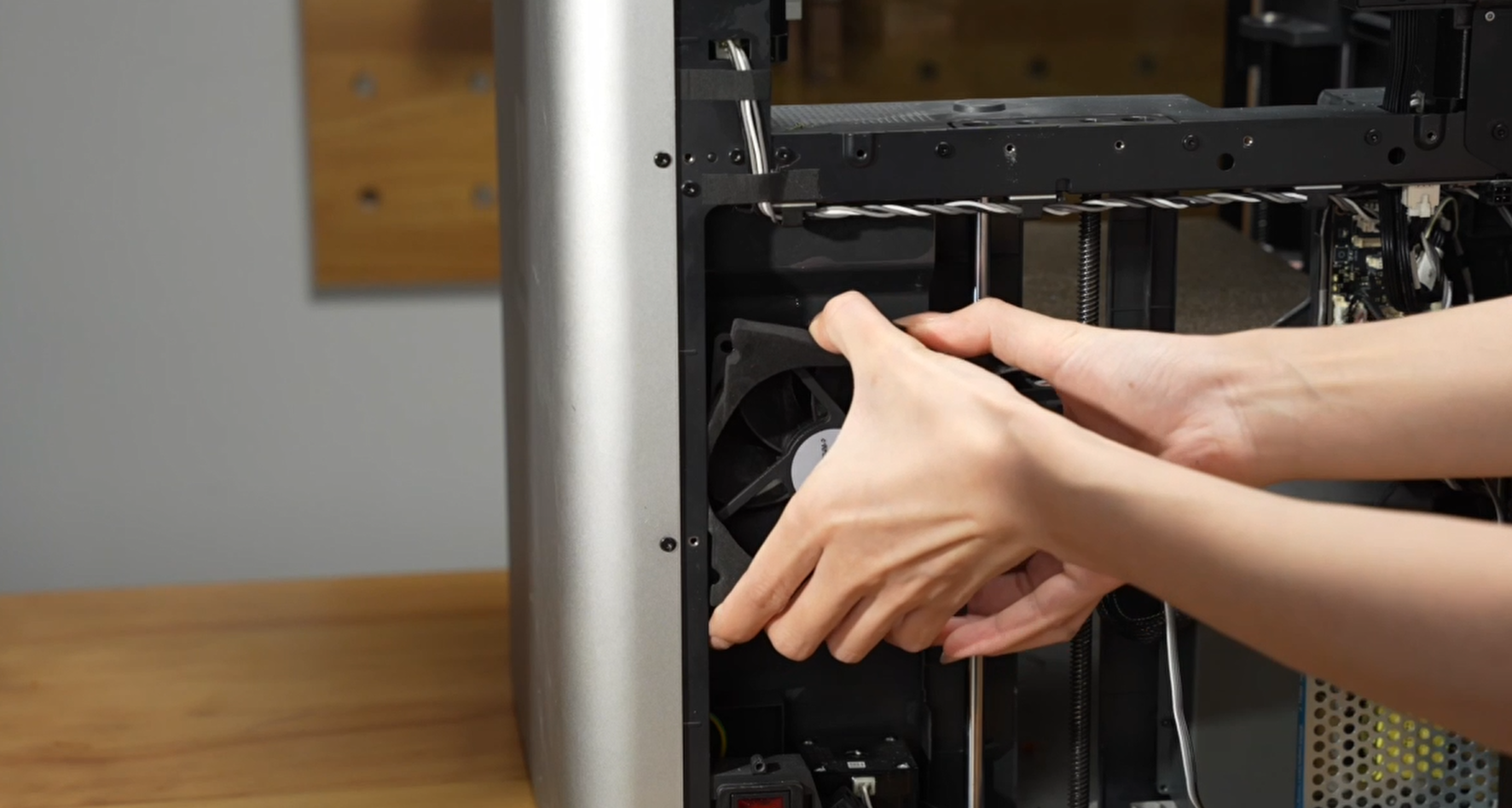

- Retire el ventilador regulador de temperatura de cámara.
Instale el nuevo ventilador

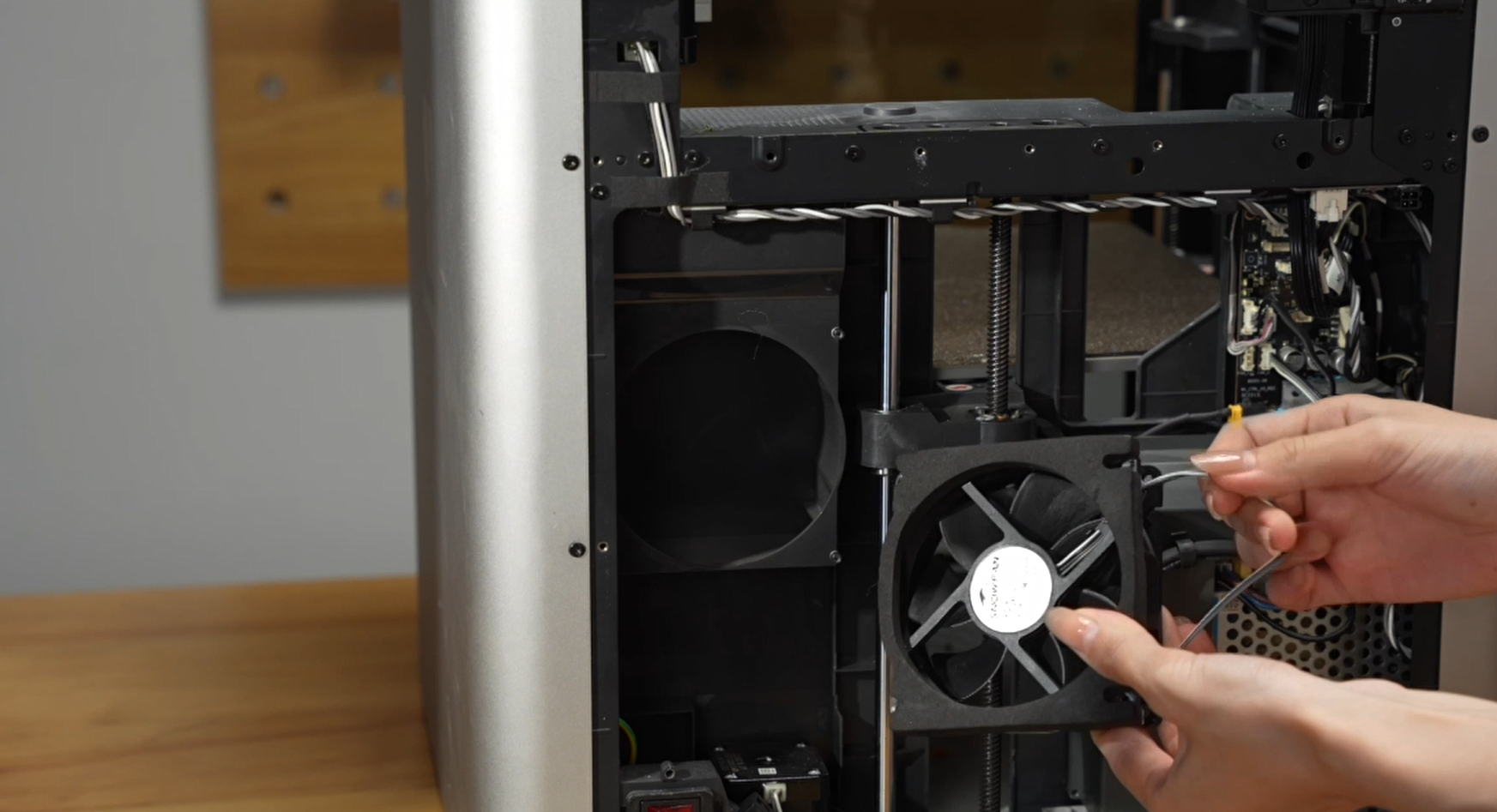

- Retire el cable del nuevo ventilador de sus abrazaderas.
- Use los 4 tornillos para sujetar el ventilador en su lugar. Recuerde usar pinzas para sostener los tornillos y fijarlos en posición.
- Pase el cable del ventilador a través de las abrazaderas a lo largo de la estructura y la placa MC, como se muestra a continuación. Luego conecte el cable a la placa MC.
Instale el conducto de purga
Instale el conducto de purga deslizándolo de vuelta a su posición, prestando atención a las pestañas salientes en ambos lados del conducto. Finalmente, sujételo en su lugar con 2 tornillos (3 en versiones más recientes) en cada lado en la parte superior del conducto.
Instale la cubierta trasera
- Comience pasando por el soporte de tubo, luego sujete el lado derecho de la cubierta trasera más allá del tensor de correa derecho, como se muestra a continuación. A continuación, sujétela más allá del tensor de correa izquierdo.
- Vuelva a colocar los tornillos de la cubierta trasera, prestando atención a los diferentes tipos de tornillos (10 y 4) como se señaló anteriormente.
Para verificar finalización/éxito
Conecte el cable de alimentación y encienda la máquina. Proceda a ejecutar una autoprueba del dispositivo según se indica a continuación. Si no ocurren errores durante la autoprueba, se considerará exitosa la sustitución.
Si encuentra algún problema, comience revisando sus pasos y verificando todas las conexiones. Intente el proceso nuevamente. Si los problemas persisten o necesita mayor asistencia, póngase en contacto con el equipo de servicio para obtener mayor asistencia.
