Reemplazar el ensamblaje de forro interior derecho de la serie H2/ Unidad de Calefacción de Cámara/ Ventilador de Circulación de Calor de Cámara

Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente iguales para el H2S y el H2C.

Montaje de Línea Interior - Derecha

Las piezas de repuesto para la Cubierta Superior de Línea Interior Derecha incluyen lo siguiente:

Cubierta Superior de Línea Interior Derecha - Preinstalados dos servos y bloqueador de viento * 1
Tornillos BT3x8 * 9
1. Utilizados para fijar la Cubierta Superior de Línea Interior Derecha y la Unidad de Calentador de Cámara (Línea Interior Base Derecha) * 7
2. Utilizados para fijar el Montaje de Línea Interior - Derecha y la impresora * 2
Tornillos ST3x8 - Utilizados para fijar el Montaje de Línea Interior - Derecha y la impresora * 1
Nano glue - Utilizado para adherir la Cubierta Superior de Línea Interior Derecha y la Unidad de Calentador de Cámara (Línea Interior Base Derecha) * 2

Las piezas de repuesto para la Unidad de Calentador de Cámara incluyen lo siguiente:

Unidad de Calentador de Cámara - El bloque de calentamiento está preinstalado en la Línea Interior Base Derecha * 1
Tornillo BT3x8 - Utilizado para fijar la Cubierta Superior de Línea Interior Derecha y la Unidad de Calentador de Cámara (Línea Interior Base Derecha) * 7
Nano glue - Utilizado para adherir la Cubierta Superior de Línea Interior Derecha y la Unidad de Calentador de Cámara (Línea Interior Base Derecha) * 2

Las piezas de repuesto para el Ventilador de Circulación de Calor de Cámara incluyen lo siguiente:

Ventilador de Circulación de Calor de Cámara * 1
Tornillos BT4x32 - Utilizados para fijar el Ventilador de Circulación de Calor de Cámara * 4
Nano glue - Utilizado para adherir la Cubierta Superior de Línea Interior Derecha y la Unidad de Calentador de Cámara (Línea Interior Base Derecha) * 2

Cuándo usar

La cubierta superior de línea interior derecha o la base están dañadas
El ventilador de circulación de calor de cámara está dañado o emite ruido anormal
La función de calentamiento de cámara funciona de forma anormal

Herramientas y materiales necesarios

Piezas de repuesto nuevas (seleccione las piezas de repuesto requeridas)
Llave Allen H2.0
Destornillador cruz

Advertencia de seguridad

¡IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y peligros de seguridad.

Durante el mantenimiento o solución de problemas, es posible que deba desarmar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.

Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.

Preparación

Al reemplazar la Unidad de Calentador de Cámara, consulte los pasos 1-2 en Reemplazar el soporte de hotend por inducción H2C para retirar el actuador de cierre de hotend por inducción y el soporte de hotend por inducción.

Retirar la Cubierta Superior de Línea Interior Derecha/Unidad de Calentador de Cámara/Ventilador de Circulación de Calor de Cámara

Paso 1: Bajar la cama caliente y retirar el filtro de carbón activado

La cama caliente se controla a través de la pantalla y se baja hasta el fondo de la impresora.

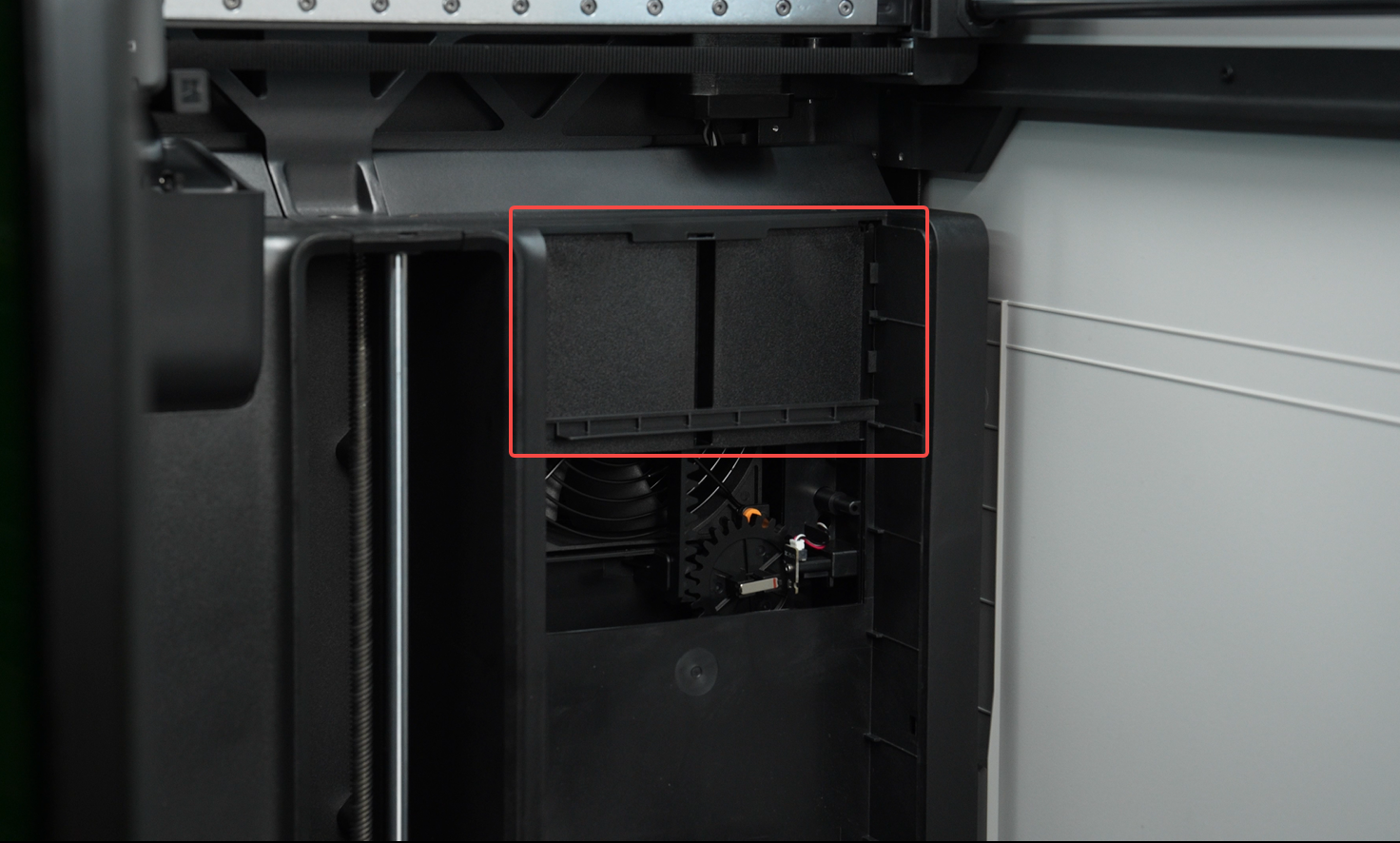

La cubierta del filtro de carbón activado y la línea interior derecha están fijadas por una hebilla. Puede sostener la parte superior de la cubierta del filtro de carbón activado con la mano, jalarla hacia afuera para desbloquear la hebilla superior, luego inclinarla y levantarla para retirar la cubierta del filtro de carbón activado, y finalmente sacar el filtro de carbón activado.

Si el filtro de carbón activado está sucio, puede usar guantes para operar.

Paso 2: Retirar el Panel Trasero/Conducto de Purga/Cubierta de la Placa AC

Puede consultar esta Wiki para retirarlos en secuencia

Panel trasero
Conducto de purga
Cubierta de la placa AC

Dado que reemplazar el conector de interruptor de alimentación no implica desarmar la placa AC, puede omitir los pasos para reemplazar la placa AC:

Reemplazar placa AC/ cubierta de placa AC del H2D

Paso 3: Retirar la fuente de alimentación

Para facilitar la posterior retirada del interruptor de alimentación y los tornillos fijos en la parte inferior de la línea interior derecha, puede retirar primero la fuente de alimentación.

Después de abrir la cubierta protectora transparente hacia arriba, use un destornillador cruz para aflojar los tornillos que fijan los cables en la fuente de alimentación (no es necesario quitarlos por completo), luego retire los cables hacia abajo. Luego use la llave Allen H2.0 para retirar los dos tornillos fijos (BTW3x6), luego retire la fuente de alimentación de la impresora desde el lado izquierdo (el lado donde se retiraron los tornillos).

La fuente de alimentación debe retirarse con un poco de fuerza, y se puede retirar completamente después de retirar primero el lado izquierdo.

Paso 4: Retirar el conector de alimentación

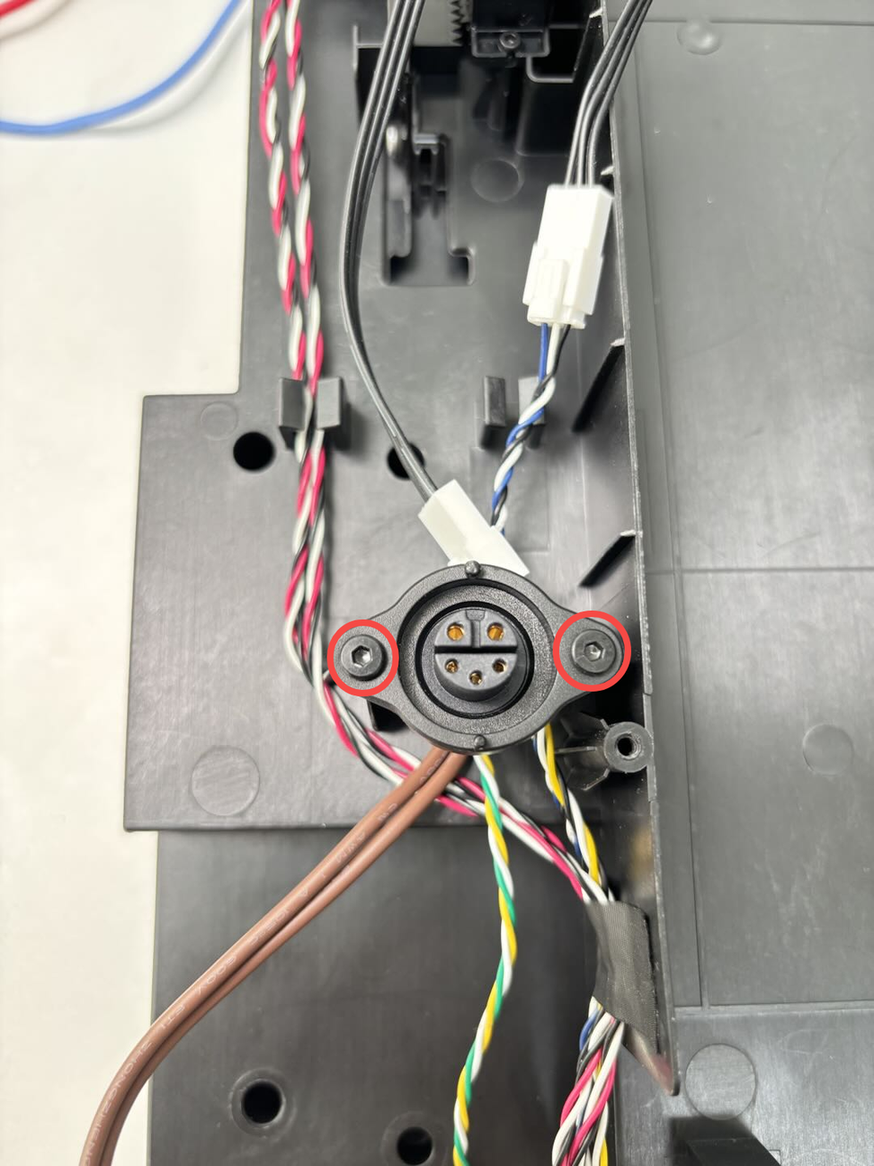

Use una llave Allen H2.0 para retirar los dos tornillos (caja roja: ST3x8; círculo verde: BT3x8), jale el interruptor de alimentación diagonalmente hacia afuera de la línea interior, luego presione la hebilla para desconectarla de la base de la llave de seguridad de alimentación.

Paso 5: Retirar los cables

Desconecte los cables de la placa MC y retirelos de la brida de cable en la línea interior izquierda.

Desconecte el cable de alimentación del bloque de calentamiento de la placa AC (empuje la funda aislante hacia atrás y presione la hebilla para desconectar), luego use una llave Allen H2.0 para desbloquear un tornillo de ajuste de hebilla (BT3x12) y retire el cable de alimentación de la hebilla.

Paso 7: Retirar la Unidad de Línea Interior Derecha

Retire los tres tornillos fijos de la línea interior derecha (ST3x8 * 1, BT3x8 * 2) usando una llave Allen H2.0. En otra versión, se utilizan cinco tornillos para fijar. Luego, jale los cables del motor y los cables del sensor Hall desde la parte superior del canal de cables.

Primero, jale la parte inferior de la línea interior derecha hacia afuera y retire las dos hebillas, luego empuje la línea interior derecha hacia la cámara de la impresora y retire la línea interior derecha de la impresora.

Paso 8: Separar la Cubierta Superior de Línea Interior Derecha/Unidad de Calentador de Cámara

Verifique que el bloqueador de viento esté en la parte superior antes de separar la Cubierta Superior de Línea Interior Derecha/Unidad de Calentador de Cámara. Si no está ubicado en la parte superior, primero empuje el bloqueador de viento hacia la parte superior de la línea interior derecha con la mano.

No gire el servo con engranaje grande después de la separación.

Coloque la línea interior derecha plana, luego use la llave Allen H2.0 para retirar 7 tornillos (BT3x8); use la llave Allen para desprender el nano glue adherido a la cubierta superior de línea interior derecha y la Unidad de Calentador de Cámara; levante la cubierta superior de línea interior derecha hacia arriba y sepárela de la Unidad de Calentador de Cámara.

Paso 9: Seleccione el componente que desea reemplazar

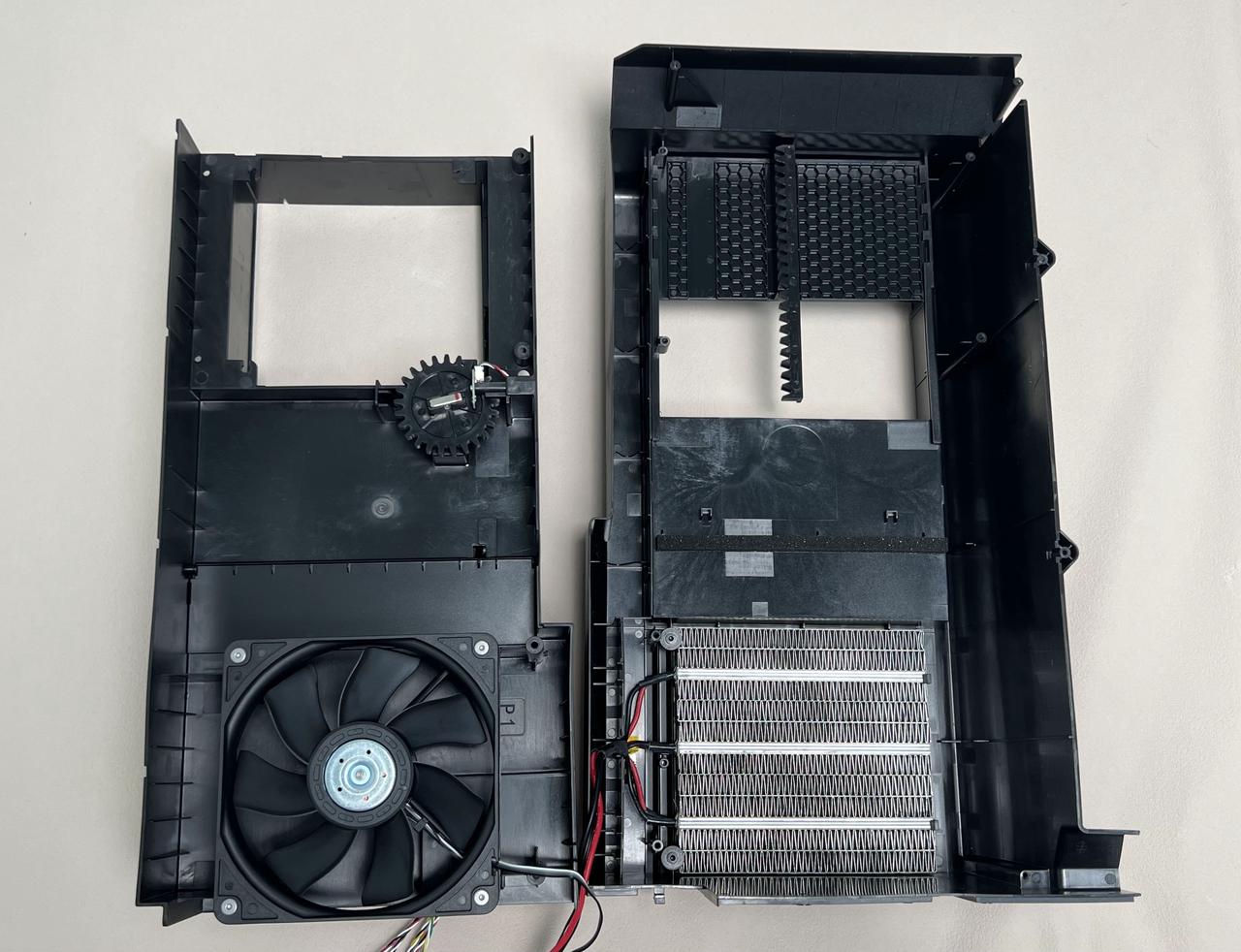

Después de separar la Cubierta Superior de Forro Interior-Derecha y la Unidad de Calentador de Cámara, puede elegir el reemplazo según la situación real.

Consejos: No gire el servo durante el proceso de reemplazo.

Retirar el Ventilador de Circulación de Calor de Cámara (opcional)

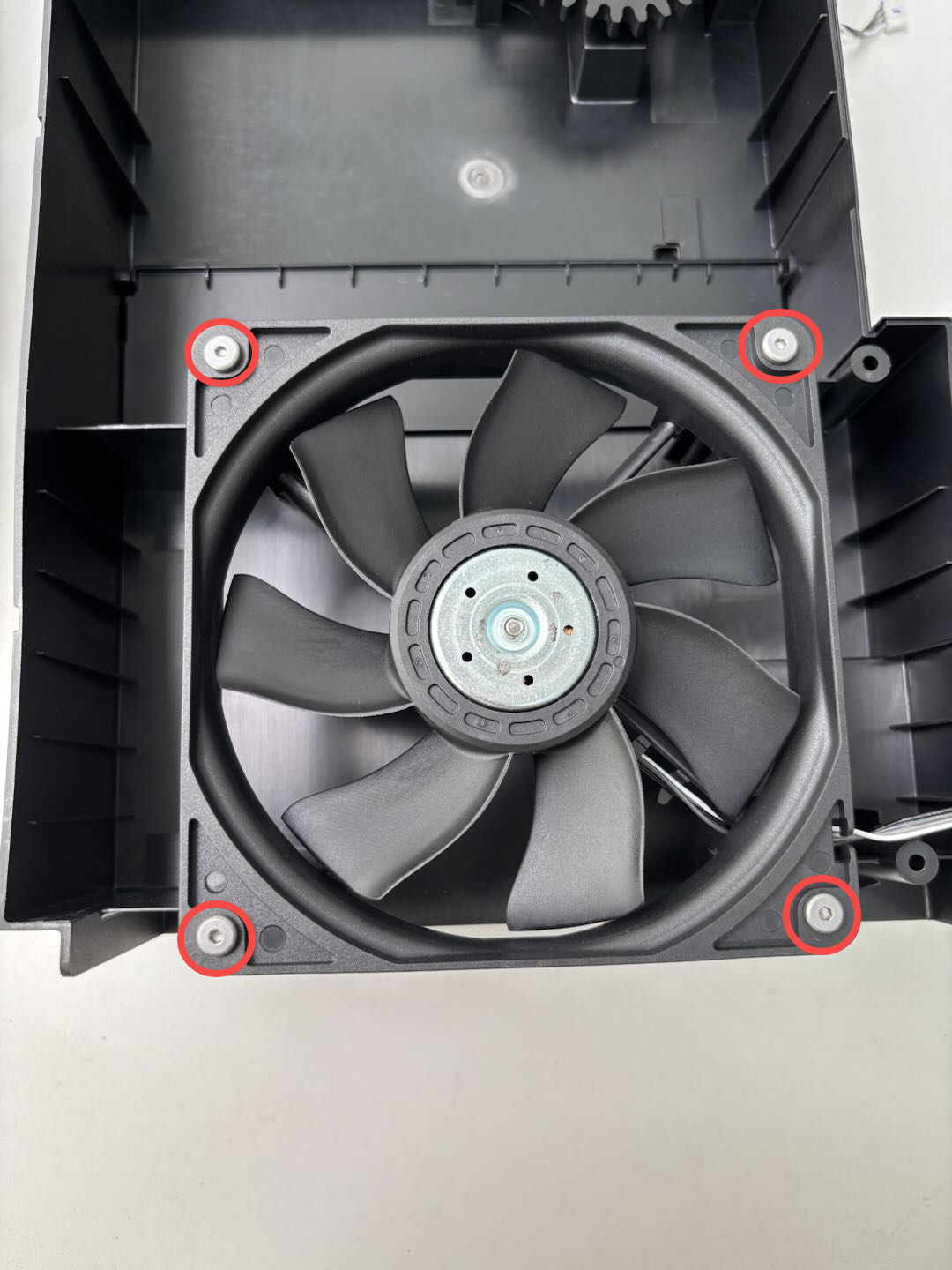

Gire la cubierta superior de forro interior derecho y colóquela plana. Utilice la llave Allen H2.0 para retirar los cuatro tornillos de fijación (BT4x32) y retire el Ventilador de Circulación de Calor de Cámara.

Retirar la Unidad de Calentador de Cámara (opcional)

Después de separar la Cubierta Superior de Forro Interior-Derecha y la Unidad de Calentador de Cámara, no es necesario retirar más piezas. Puede reemplazar directamente la nueva unidad de calentador de cámara.

Retirar la Cubierta Superior de Forro Interior-Derecha (opcional)

Las piezas de repuesto para la Cubierta Superior de Forro Interior-Derecha no incluyen las siguientes partes. Retire cada una en secuencia:

Retirar el Ventilador de Circulación de Calor de Cámara:

Retirar la Base de Llave de Seguridad de Potencia:

Retire los dos tornillos de fijación utilizando una llave Allen H2.0 y retire la base de la llave de seguridad de potencia.

Retirar el Exaustor Activo de Cámara:

Sostenga el centro del Exaustor Activo de Cámara y doble ligeramente, tire del lado derecho fuera del forro y luego retire el lado izquierdo de la lengüeta externa. Finalmente, retire la lengüeta conectada a la lámina de hierro para retirar el exaustor activo de cámara. Retire luego el exaustor activo de cámara restante en secuencia.

Retirar el Ventilador de Exaustor de Cámara:

Gire la cubierta superior de forro interior derecho y empuje el ventilador de exaustor de cámara hacia afuera para liberar los tornillos suaves.

Instalar la Cubierta Superior de Forro Interior-Derecha/Unidad de Calentador de Cámara/Ventilador de Circulación de Calor de Cámara

Paso 1: Seleccione la pieza que desea reemplazar

Reemplace según la situación real. Si no es necesario, omita este paso.

Instalar el Ventilador de Circulación de Calor de Cámara (opcional)

Alinee el Ventilador de Circulación de Calor de Cámara con el agujero de tornillo en la Unidad de Calentador de Cámara y asegúrese de que el cable esté ubicado en la esquina inferior derecha. Luego, utilice la llave Allen H2.0 para ajustar los cuatro tornillos de ajuste (BT4x32).

Instalar la Unidad de Calentador de Cámara (opcional)

Dado que no es necesario retirar/instalar piezas adicionales debido a la Unidad de Calentador de Cámara, puede referirse a "Paso 2: Instalar la Cubierta Superior de Forro Interior-Derecha y la Unidad de Calentador de Cámara".

Instalar la Cubierta Superior de Forro Interior-Derecha (opcional)

Puede instalar las piezas existentes en la nueva cubierta superior de forro interior derecho en secuencia:

Instalar el Ventilador de Circulación de Calor de Cámara

Instalar la Base de Llave de Seguridad de Potencia:

Alinee la base de la llave de seguridad de potencia con el agujero de tornillo en el forro interior derecho. Preste atención a la dirección durante la instalación. Puede referirse a la figura siguiente para confirmar la dirección y luego utilizar la llave Allen H2.0 para ajustar los dos tornillos de fijación.

Instalar el Ventilador de Exaustor de Cámara

Puede instalar los tornillos suaves en el Exaustor Activo de Cámara y asegúrese de que el cable del ventilador esté ubicado en la esquina superior derecha. Gire la cubierta superior de forro interior derecho y inserte los cuatro tornillos suaves en la cubierta superior de forro interior derecho uno por uno con la ayuda de pinzas.

Al instalar los tornillos suaves, evite tocar el engranaje del servo para evitar posiciones anormales debido a la rotación.

Instalar el Exaustor Activo de Cámara

Inserte la lengüeta del lado izquierdo de la nueva rejilla de exaustor en la lámina de hierro, luego inserte la lengüeta del lado izquierdo externo en el forro y finalmente sostenga el centro de la rejilla de exaustor para doblarla e insertar la lengüeta del lado derecho. Instale las rejillas de exaustor automáticas restantes en secuencia.

Paso 2: Instalar la Cubierta Superior de Forro Interior-Derecha y la Unidad de Calentador de Cámara

Pegue primero el nuevo adhesivo nano en el exterior de la cubierta superior de forro interior derecho, luego verifique si el bloqueador de viento en la Unidad de Calentador de Cámara está ubicado en la parte superior. Asegúrese de que esté en la parte superior antes de fijar la cubierta superior de forro interior derecho en la Unidad de Calentador de Cámara.

Presione firmemente la posición del adhesivo nano primero, luego utilice la llave Allen H2.0 para ajustar los siete tornillos de fijación (BT3x8).

Paso 3: Instalar la Unidad de Forro Interior Derecho

Inserte la Unidad de Forro Interior Derecho diagonalmente desde la cámara de la impresora y conecte el cierre inferior al forro izquierdo.

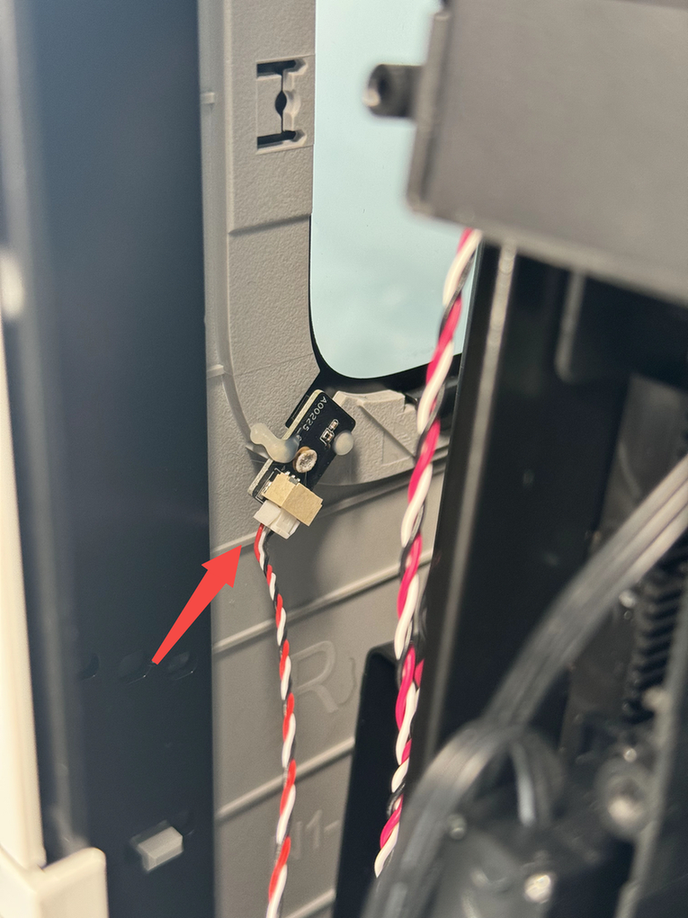

El cable del sensor de pasillo de la vidriera en el panel derecho debe enrollarse hacia arriba. Preste atención a evitar el camino.

Utilice una llave Allen H2.0 para ajustar los tres tornillos de fijación (ST3x8 * 1, BT3x8 * 2) y sujete el cable del sensor de pasillo en el panel derecho y el cable del motor X/Y en la ranura de cable en la parte superior de la unidad de forro interior derecho.

Paso 4: Conectar el cable

Inserte los cables en el canal de cables en la parte inferior de la impresora, conecte los cables de la unidad de forro interior derecho a la placa MC y sujete los cables con el cable tie.

Conecte el cable de alimentación del bloque de calentamiento a la placa AC, sujete el cable con el cable tie y utilice la llave Allen H2.0 para ajustar el tornillo de fijación del cable tie (BT3x12).

Paso 5: Instalar el Conducto de Purga y la Cubierta de la Placa AC

Consulte esta wiki: Reemplazar H2D AC Board/Cubierta de la Placa AC para instalar el Conducto de Purga y la Cubierta de la Placa AC.

Paso 6: Instalar el Conector de Alimentación

Conecte el conector de alimentación al cable del interruptor de llave de seguridad de potencia, luego sujete el lado izquierdo del interruptor de alimentación en la impresora, empuje el interruptor en su lugar y utilice la llave Allen H2.0 para ajustar los dos tornillos de fijación (BT3x8, ST3x8).

Paso 7: Instalar la Fuente de Alimentación

Coloque primero el lado derecho de la fuente de alimentación en el forro interior, luego empuje el lado izquierdo de la fuente de alimentación en el forro interior y utilice la llave Allen H2.0 para ajustar los dos tornillos (BT3x6). Abra la cubierta protectora transparente y ajuste los tornillos de fijación del cable de alimentación utilizando un destornillador de cruz.

Paso 8: Instalar el Panel Trasero

Puede referirse a la siguiente wiki para instalar el panel trasero de la impresora.

Reemplazar H2D Panel Trasero

Calibración de Posición de Engranaje

Después de la instalación, es necesario recalibrar la posición de la rueda dentada; de lo contrario, la solapa del conmutador de filtro podría no elevarse ni bajar adecuadamente. Si esto ocurre, siga los pasos a continuación para realinear la posición del rack.

Cuando la solapa del conmutador de filtro esté en la parte superior de la cubierta interna derecha, un extremo de la línea roja marcada del imán debe alinearse con la posición de la placa del sensor Hall lateral derecha.

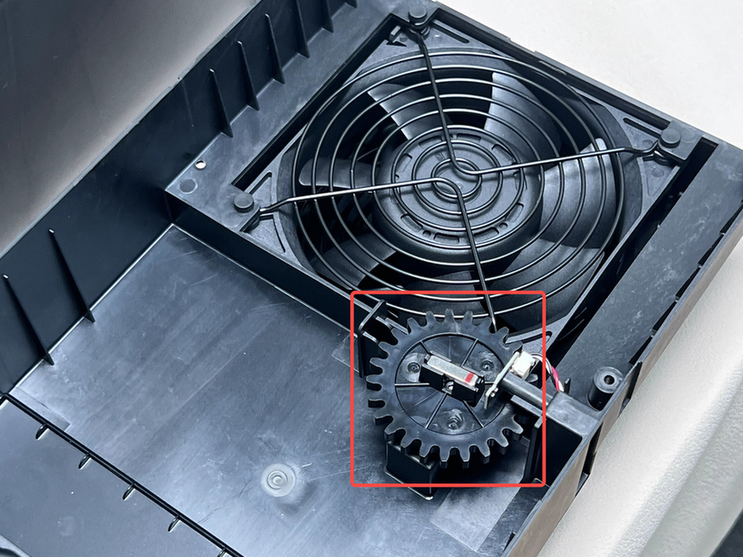

Si la orientación del imán (posición de la rueda dentada) es anormal, puede consultar las siguientes instrucciones para recalibrar la posición del rack.

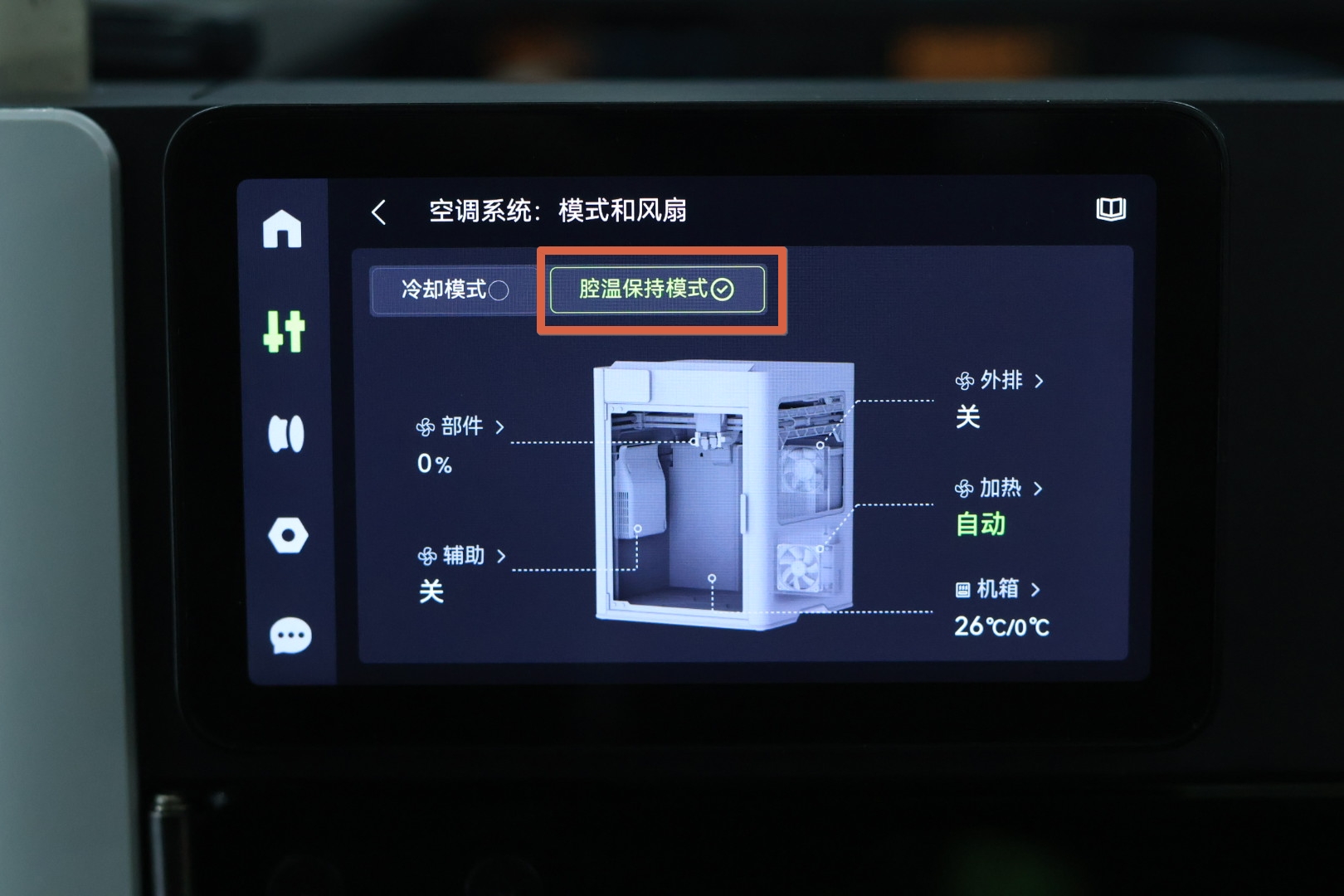

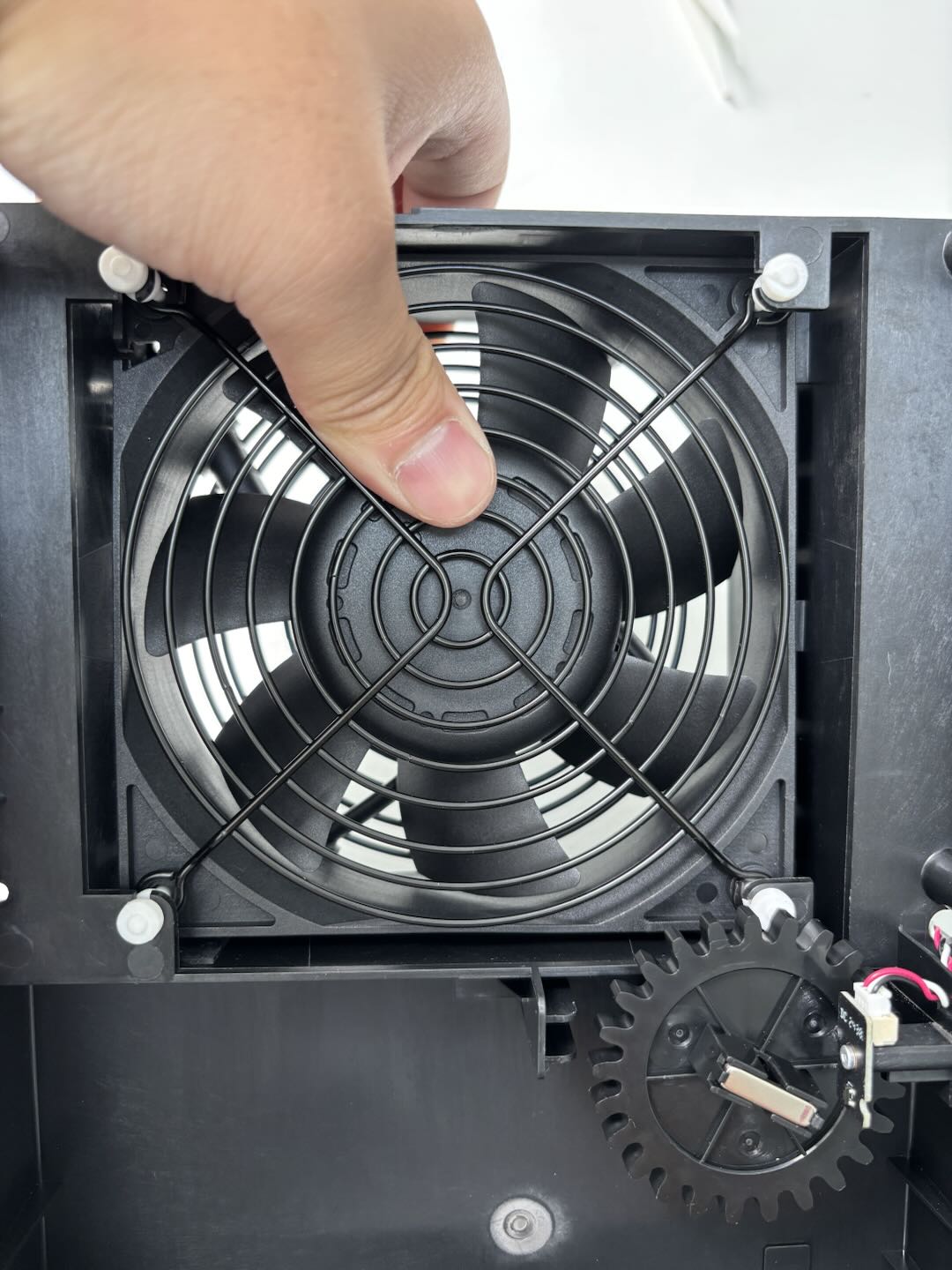

Como se mencionó anteriormente, al ingresar al modo de retención de temperatura de cámara, la rejilla de escape activa de cámara se cerrará y la solapa del conmutador de filtro se elevará a la posición hacia arriba. Puede utilizar esta posición elevada de la solapa para realizar la calibración de la rueda dentada.

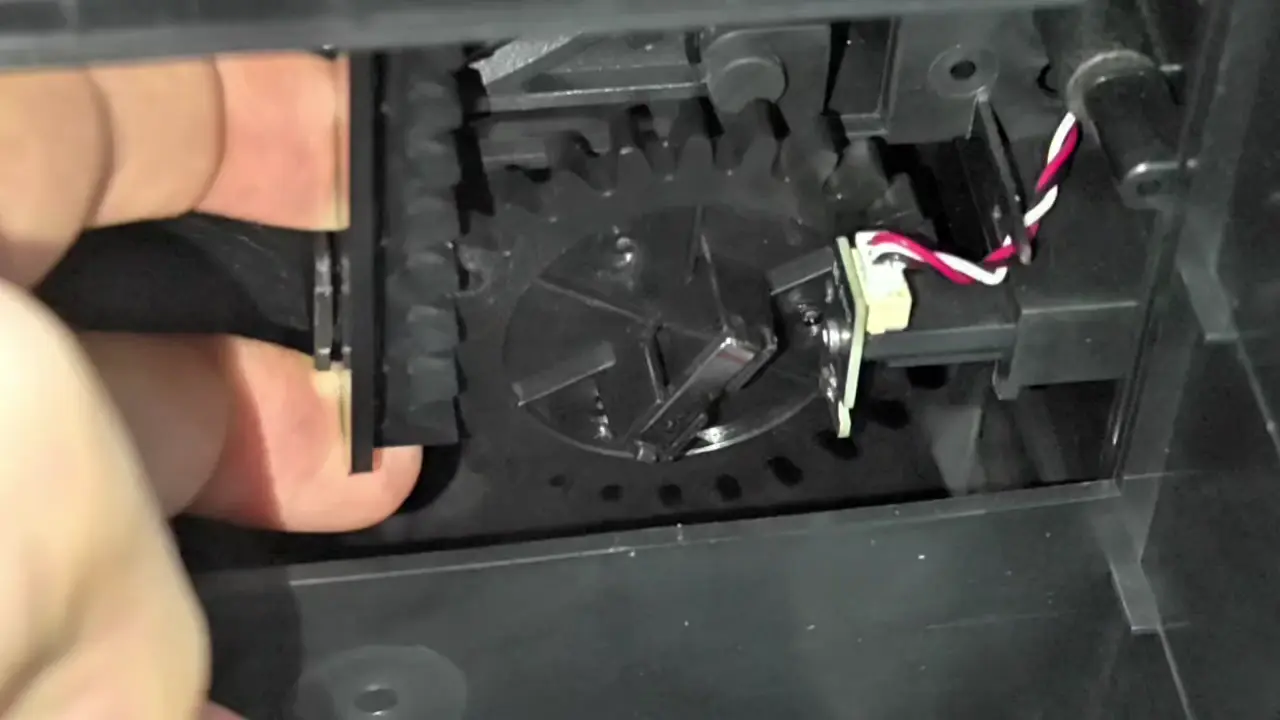

Empuje manualmente la solapa del conmutador de filtro hasta su posición más alta, levante ligeramente el rack para desconectar el engranaje entre la rueda principal y el rack de la solapa, luego toque la pantalla para cambiar al modo “Calentamiento de cámara”. En este momento, el servo y la rueda principal girarán a un ángulo específico, con la línea roja del imán orientada hacia la derecha.

En este punto, suelte el rack para que se enganche completamente con la rueda y complete la calibración.

Verificar la Funcionalidad

Active el calentamiento de cámara en la pantalla para verificar si se calienta normalmente;
Encienda el ventilador de escape de cámara y verifique si se enciende normalmente.

Notas Finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa para ayudarle a resolver sus problemas. Para garantizar que opere de manera segura y eficiente, si tiene inquietudes o preguntas sobre alguno de los pasos de la Guía, comuníquese con nuestro equipo de Atención al Cliente antes de comenzar; estaremos encantados de responder sus preguntas y brindarle apoyo. Haga clic aquí para contactar soporte técnico en línea (horario de servicio 9:00-21:00)
