Nota: Esta página utiliza la impresora H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.
Ventilador de la placa MC

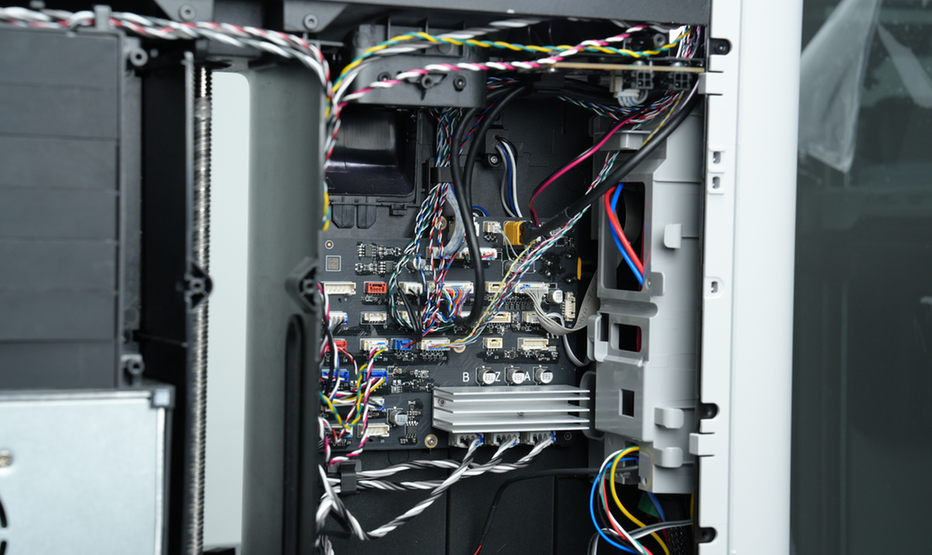

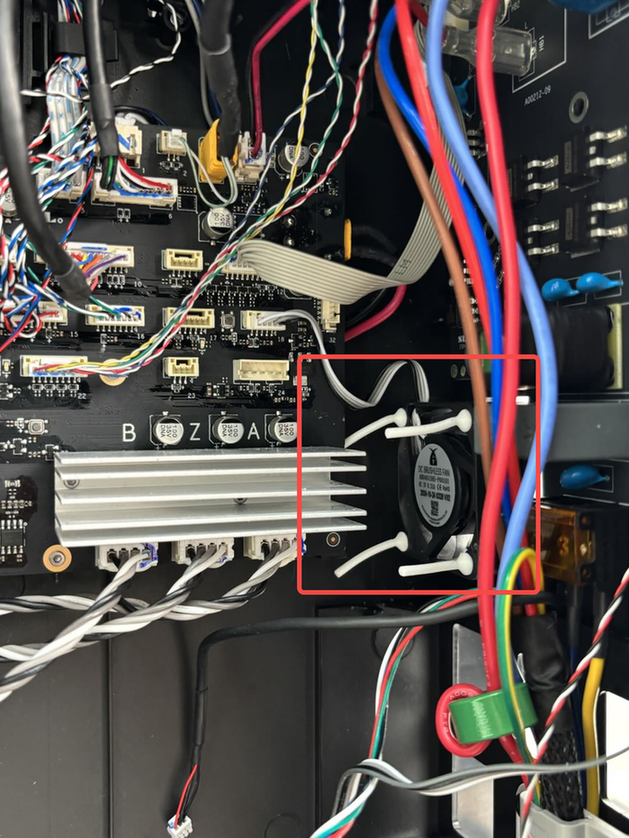

El ventilador de la placa MC se encuentra en el lateral izquierdo de la impresora y se utiliza para disipar el calor de la placa MC.

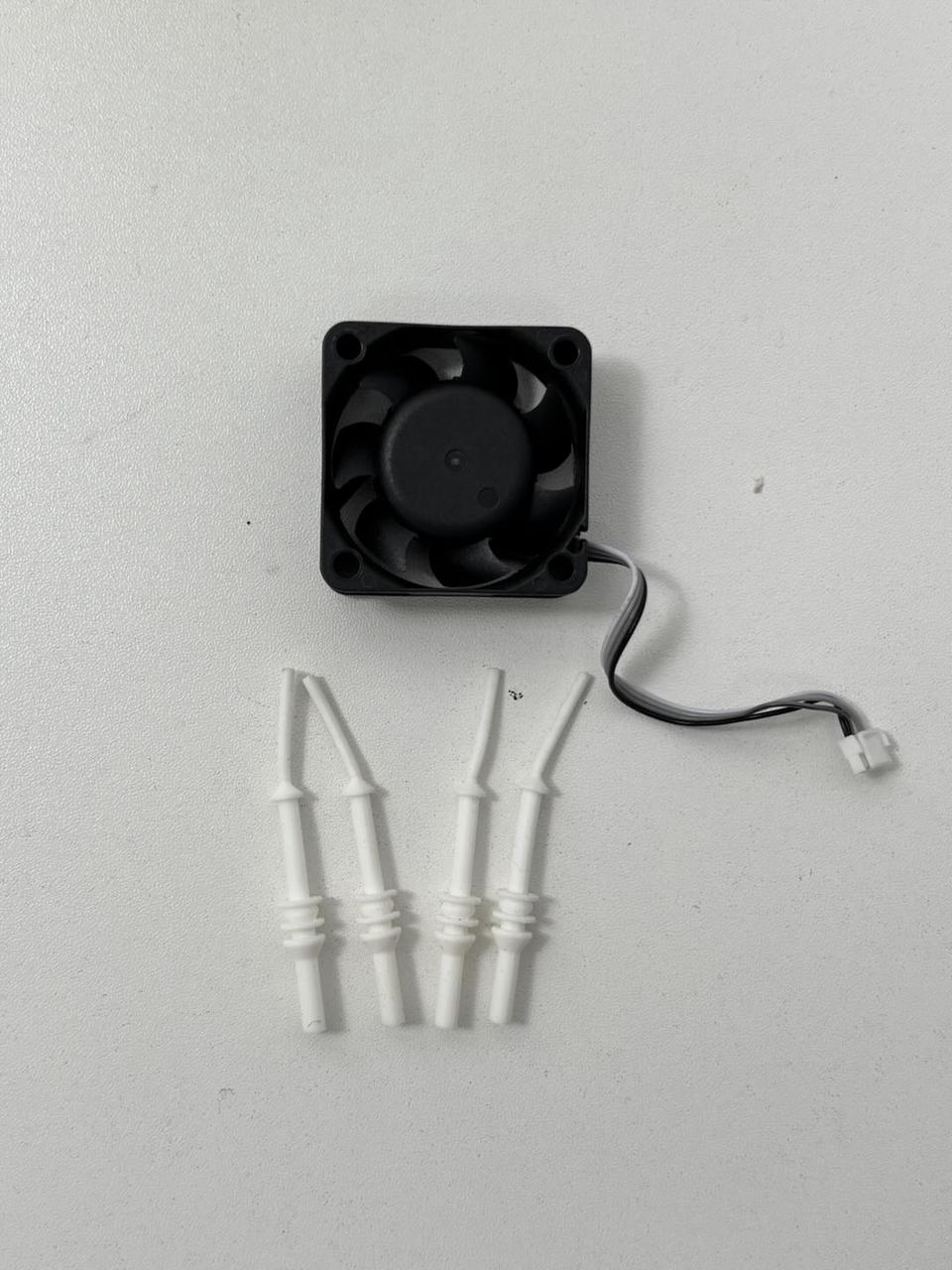

Las piezas de repuesto para el ventilador de la placa MC incluyen:
-
Ventilador de la placa MC × 1
-
Tornillos blandos × 4
Cuándo utilizar
-
El ventilador de la placa MC produce ruido anormal.
-
El ventilador de la placa MC falla.
Herramientas y materiales necesarios
-
Nuevo ventilador de la placa MC
-
Llave Allen H2.0
-
Llave Allen H1.5
-
Pinzas (recomendado para facilitar la instalación de los tornillos blandos)
Especificaciones y cantidades de tornillos involucrados en el reemplazo del ventilador de la placa MC H2D (se recomienda guardar los tornillos retirados para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder rápidamente y brindarle la asistencia necesaria.
Retirar el ventilador de la placa MC
Paso 1: Retirar el panel trasero
Para retirar el panel trasero de la impresora, consulte la información relevante.
Paso 2: Retirar el panel lateral izquierdo
Puede consultar esta Wiki para retirar el panel lateral izquierdo: Reemplazar panel izquierdo/derecho H2D
Paso 3: Retirar el conducto de purga

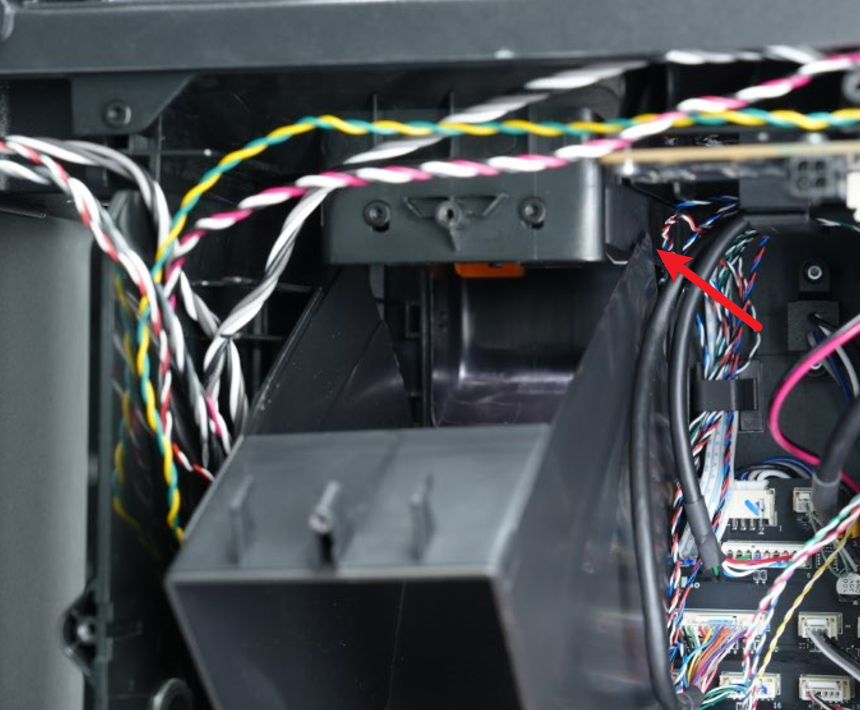

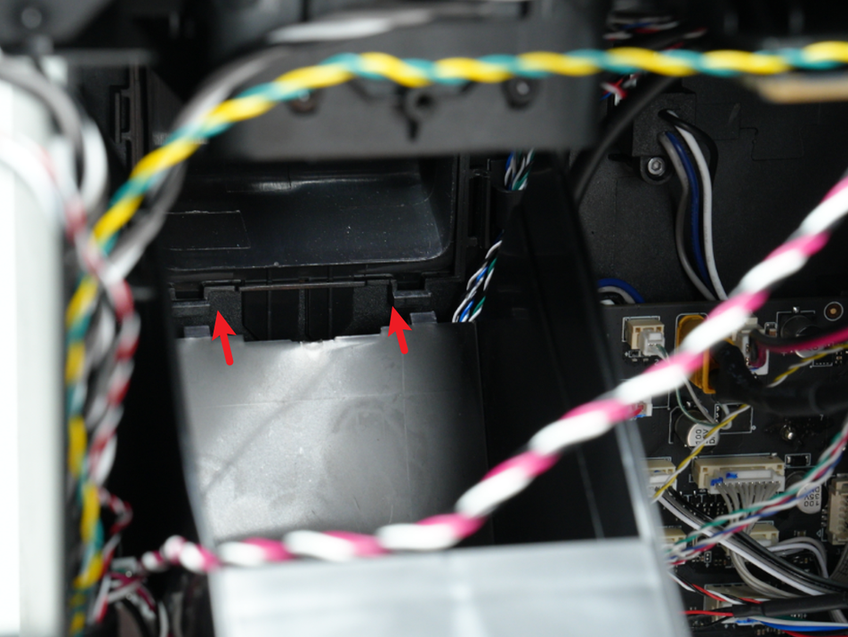

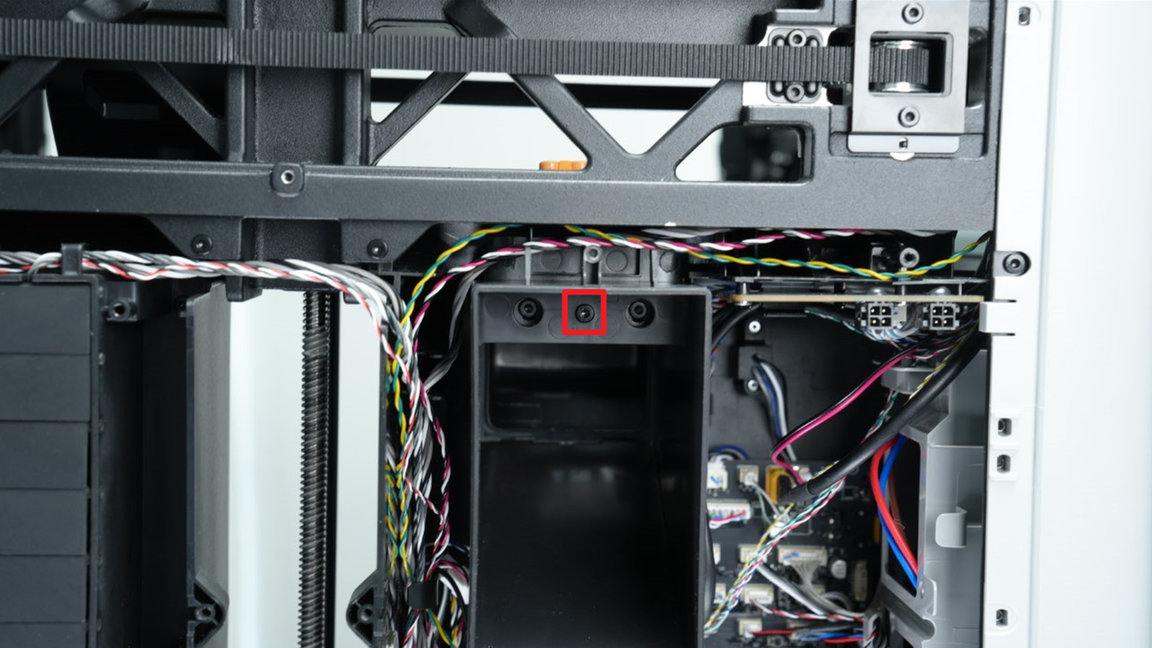

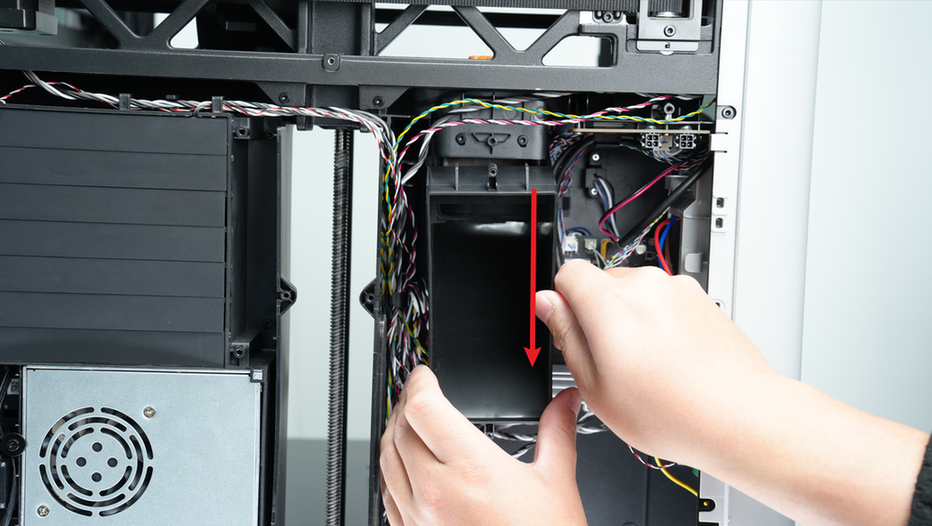

Utilice una llave Allen H2.0 para retirar 1 tornillo (BT3x8), luego jalelo hacia abajo para retirar el conducto de purga, hasta que pueda ver los dos enganches del conducto de purga, y luego retire el conducto de purga.

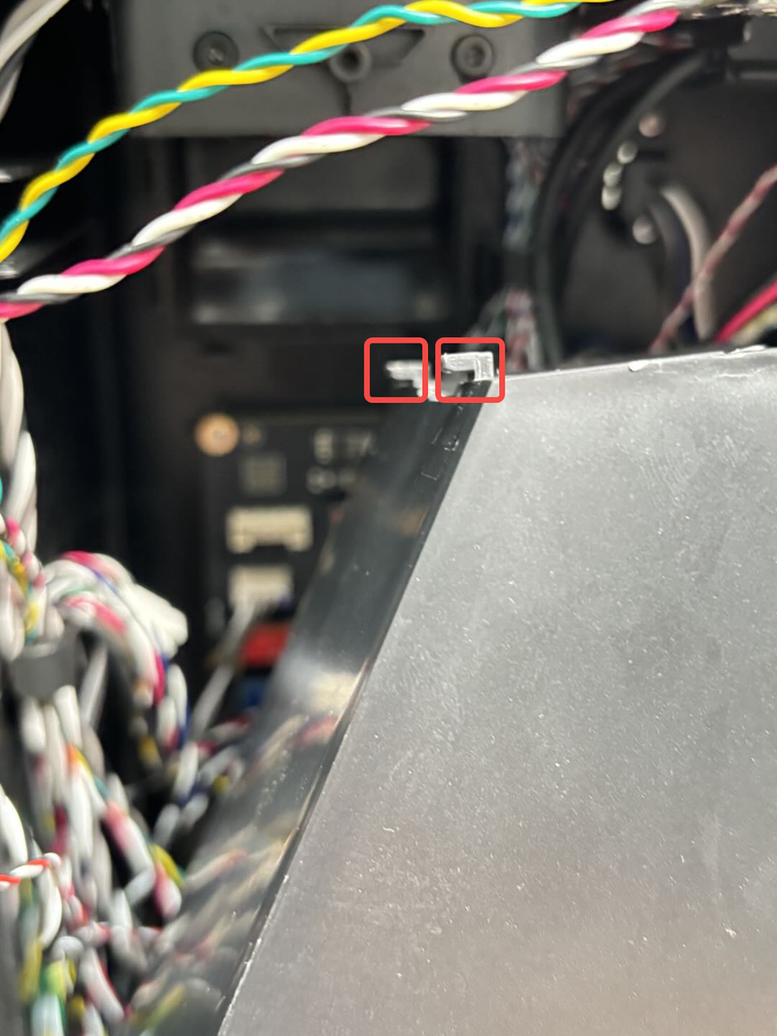

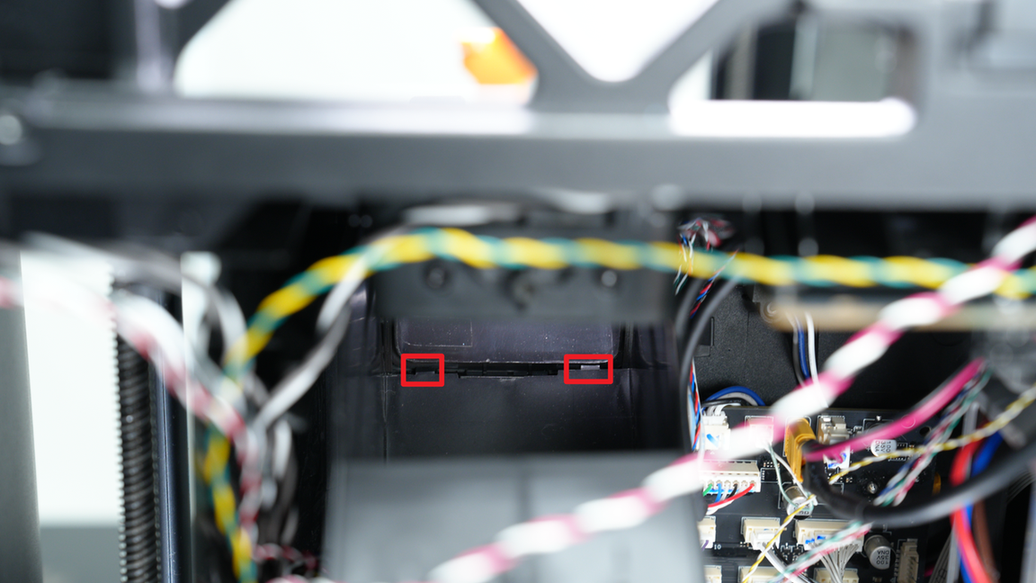

Además de estar fijado por los tornillos en la parte superior, el conducto de purga también tiene dos enganches en la parte inferior que están sujetos a la guía.
Paso 4: Retirar la cubierta de la placa AC

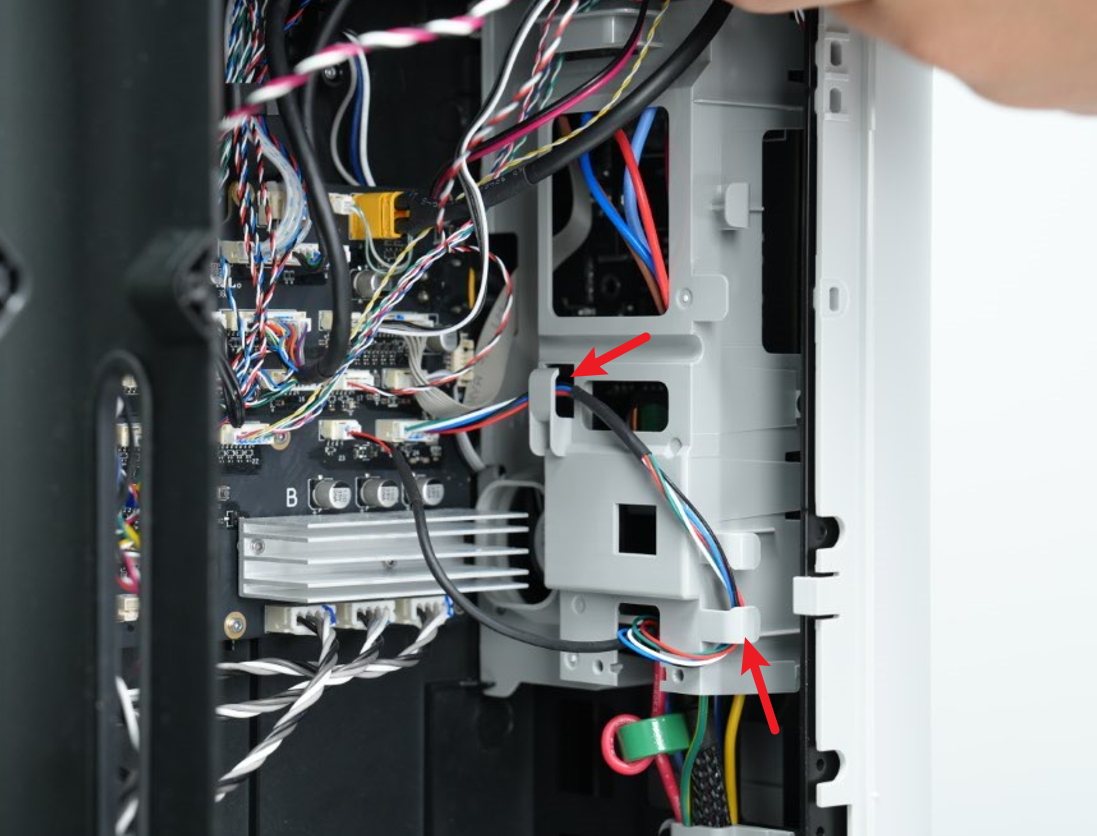

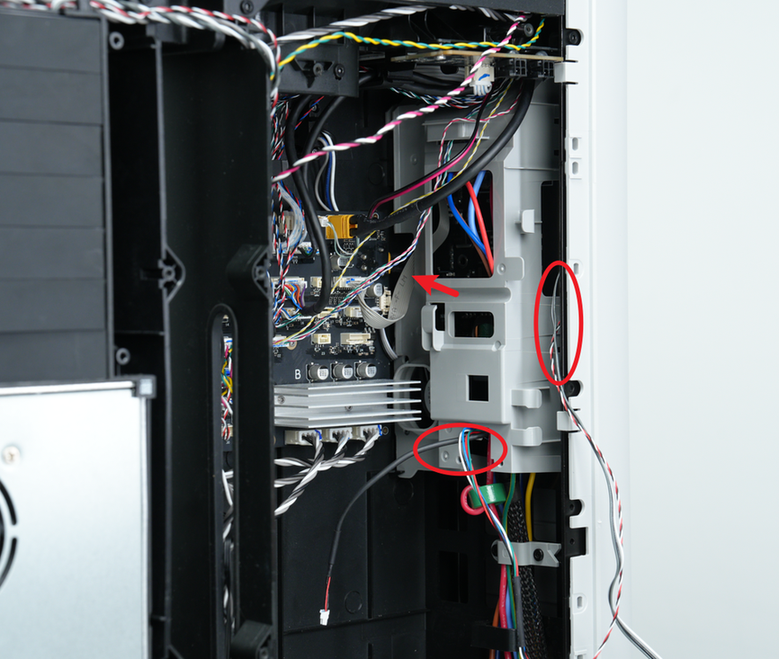

- Desconecte los cuatro cables mostrados en el diagrama de la placa MC y libérelos de los clips de cable en la cubierta de la placa AC para facilitar su retiro.
Desconectar los cables
Retirar de los clips de cable
Después de la retirada

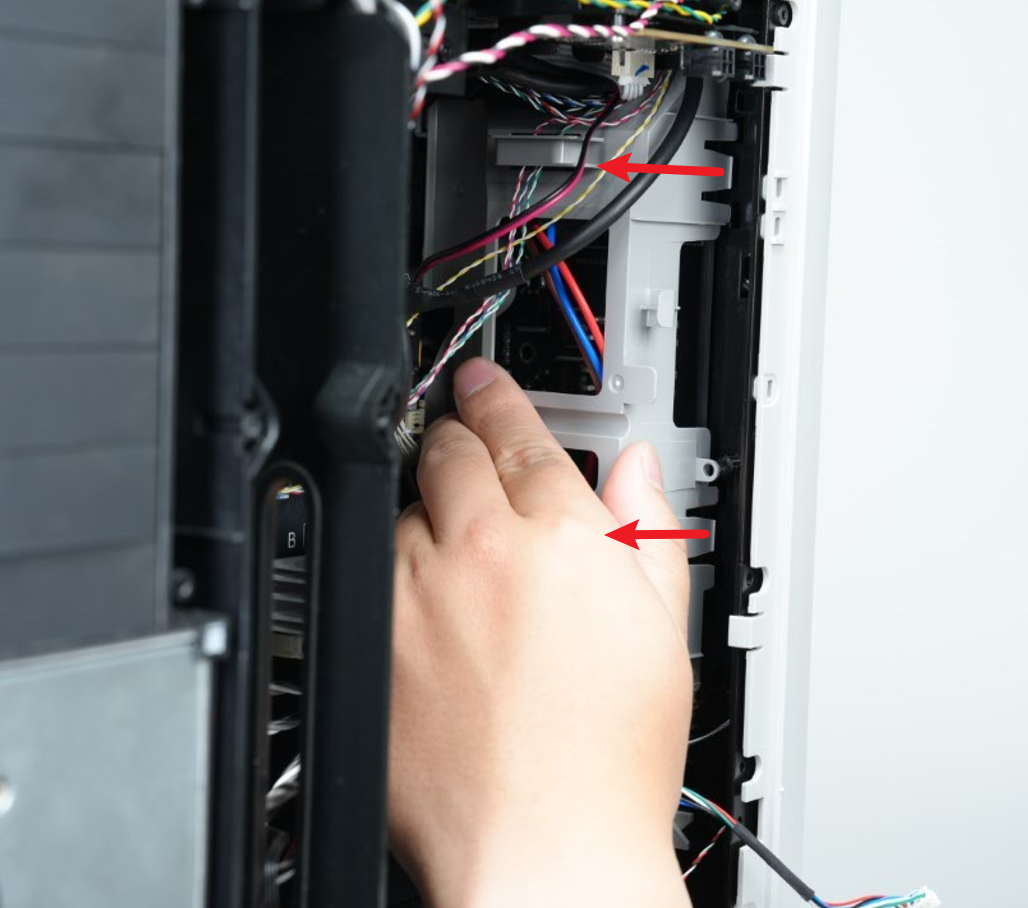

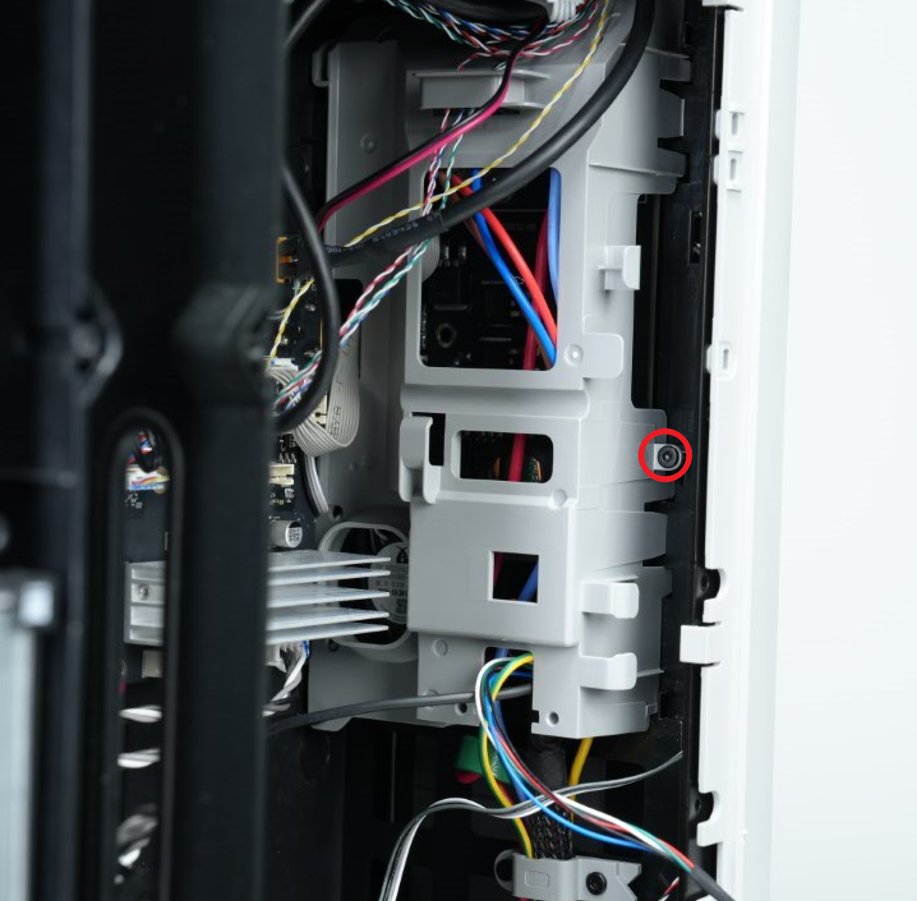

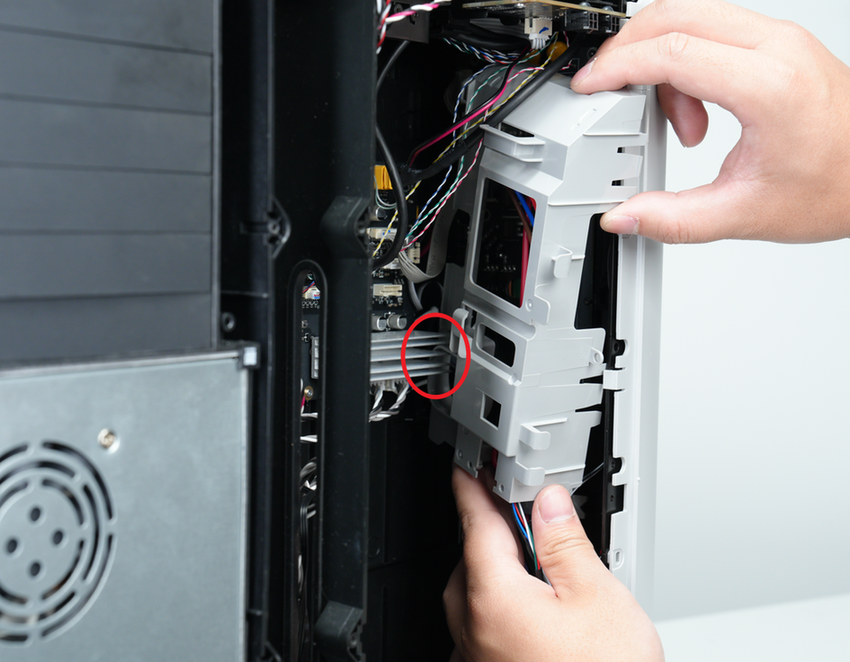

- Utilice una llave Allen H2.0 para retirar el tornillo de fijación (BT3x8). Sostenga la cubierta de la placa AC, presione suavemente hacia adentro con el pulgar mientras tira hacia afuera para desenganchar los dos enganches; luego retire la cubierta de la placa AC con un ángulo.
Nota: Al retirar la cubierta de la placa AC, tenga cuidado de evitar interferencias con los cables superiores y el disipador de calor de la placa MC.
Paso 5: Retirar el ventilador de la placa MC

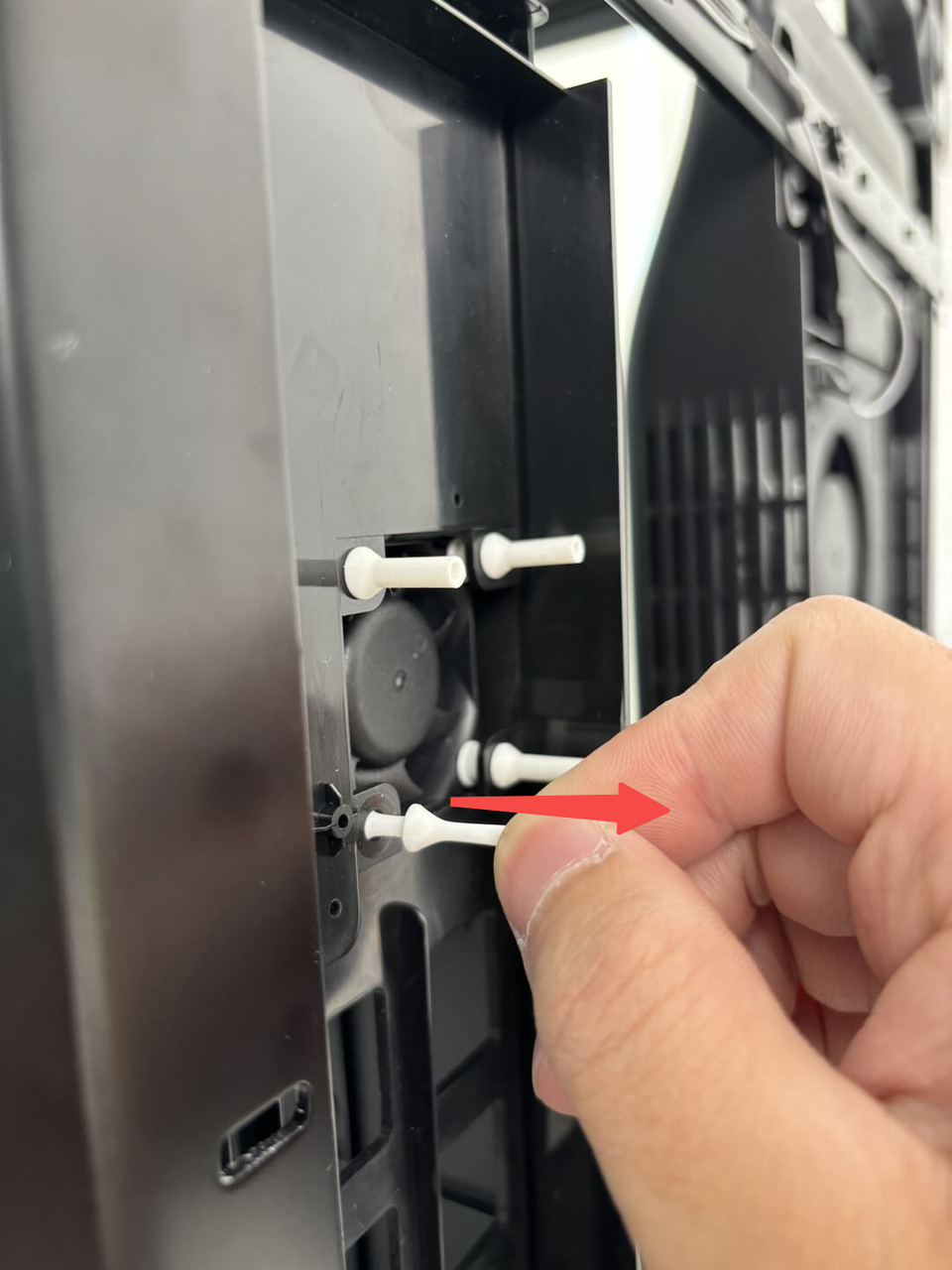

El ventilador de la placa MC está fijado al lateral interno con 4 tornillos blandos. Puede desconectar primero el ventilador de la placa MC, luego retirar los cuatro tornillos blandos uno por uno desde el exterior del lateral izquierdo interno para retirar el ventilador de la placa MC.
Instalar el ventilador de la placa MC
Paso 1: Instalar el ventilador de la placa MC

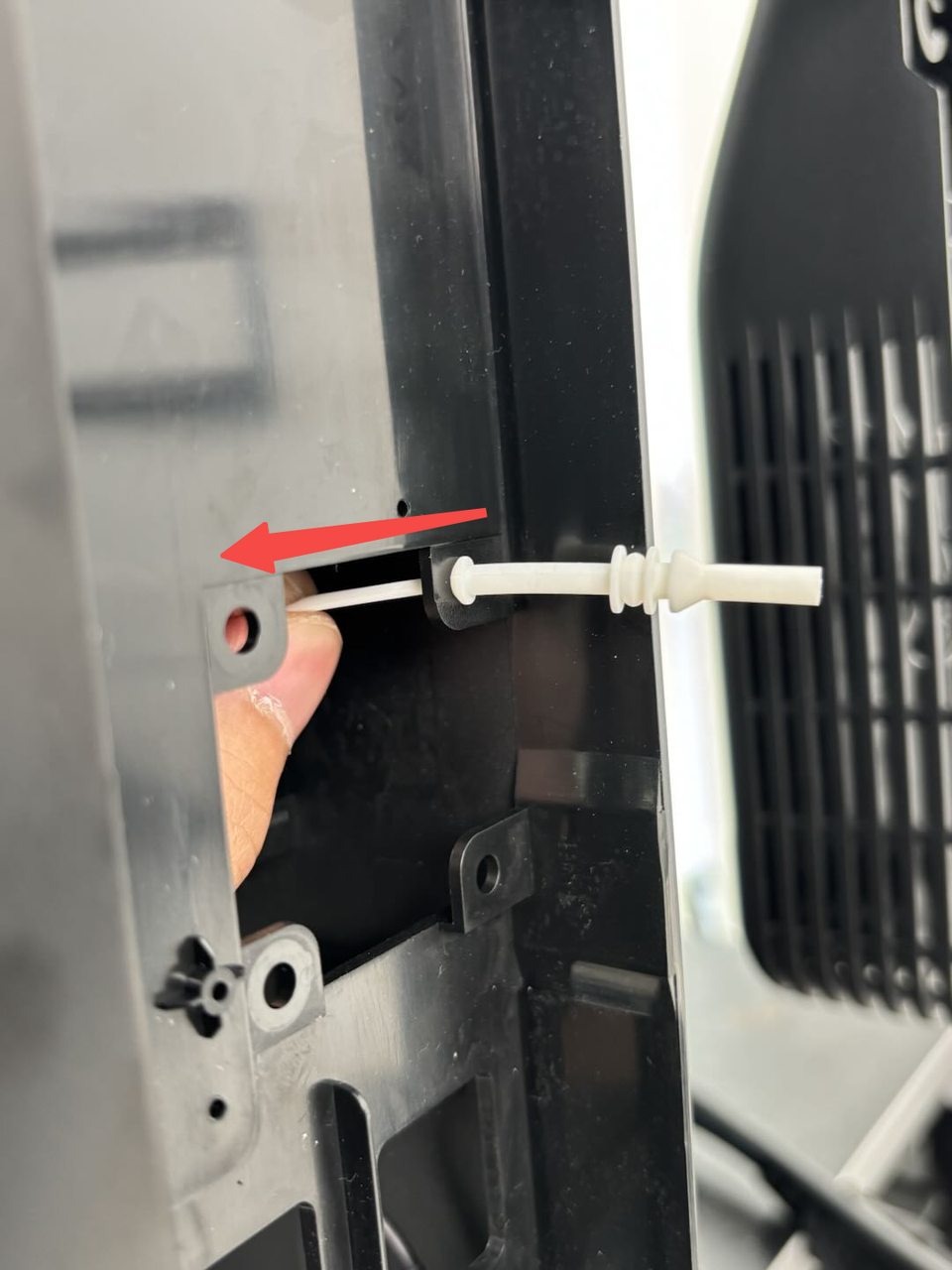

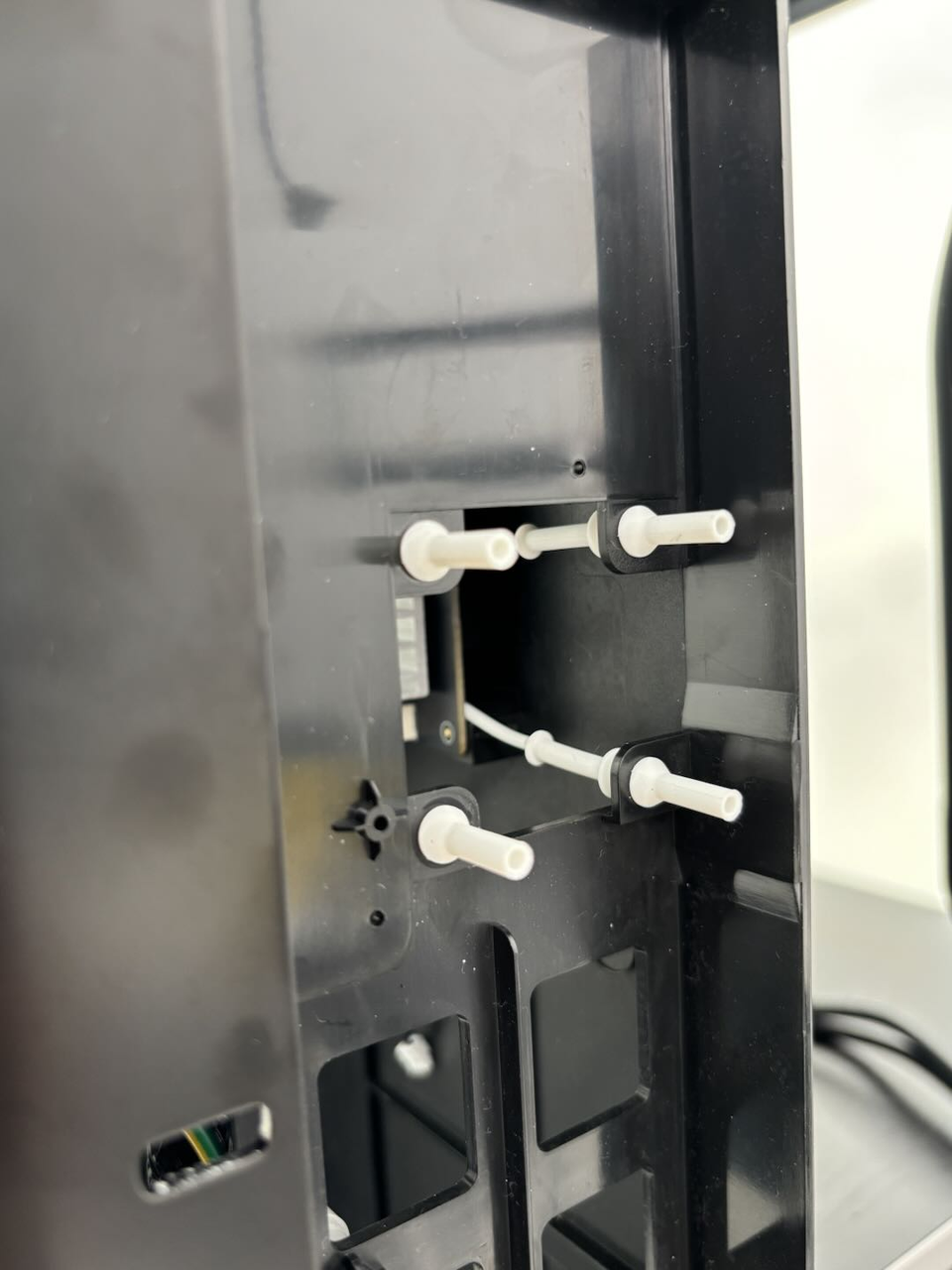

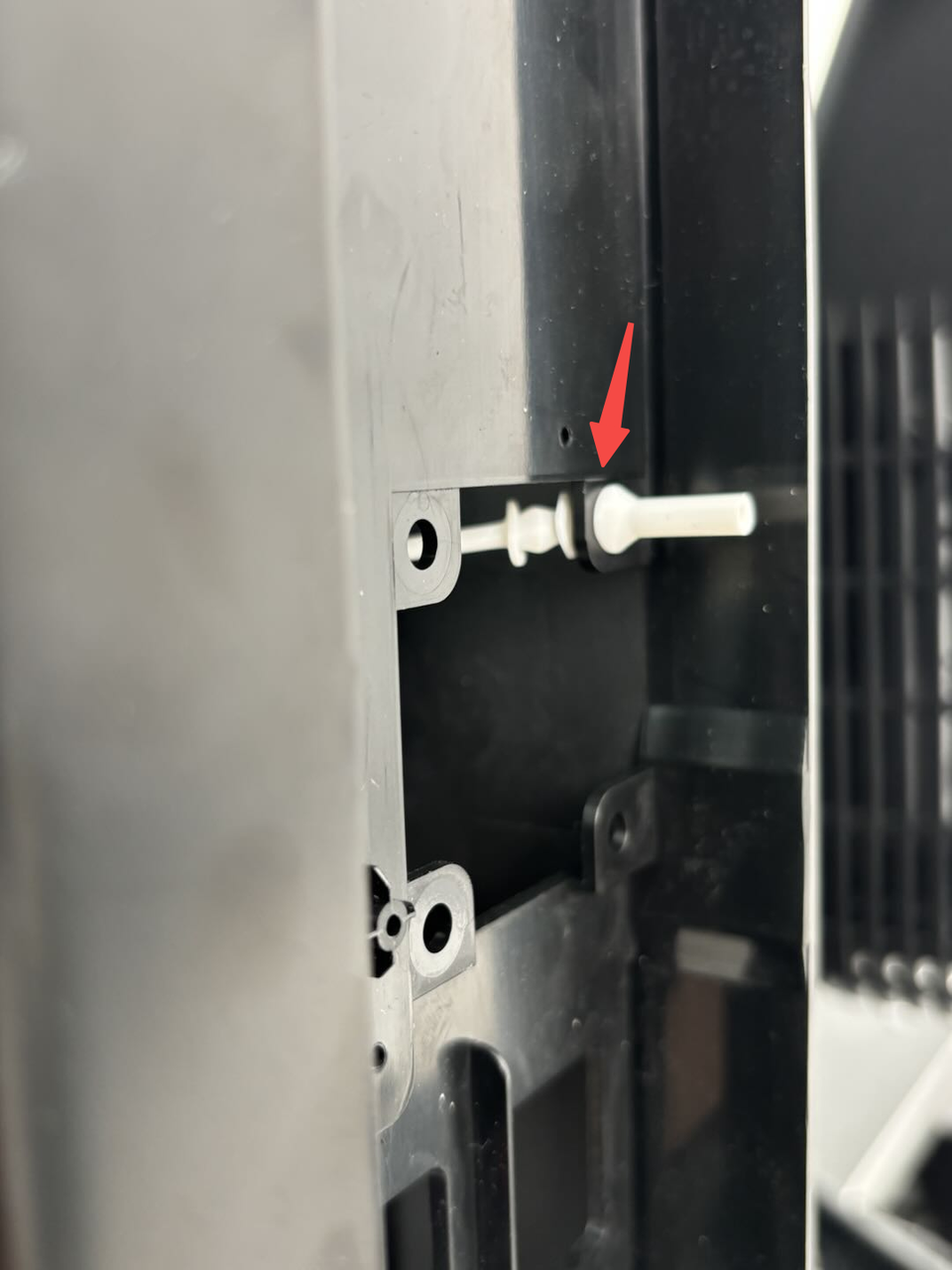

- Primero, pase los tornillos blandos por los pequeños agujeros en el lateral izquierdo interno desde el exterior, luego jale los tornillos blandos e instálelos uno por uno en su lugar;

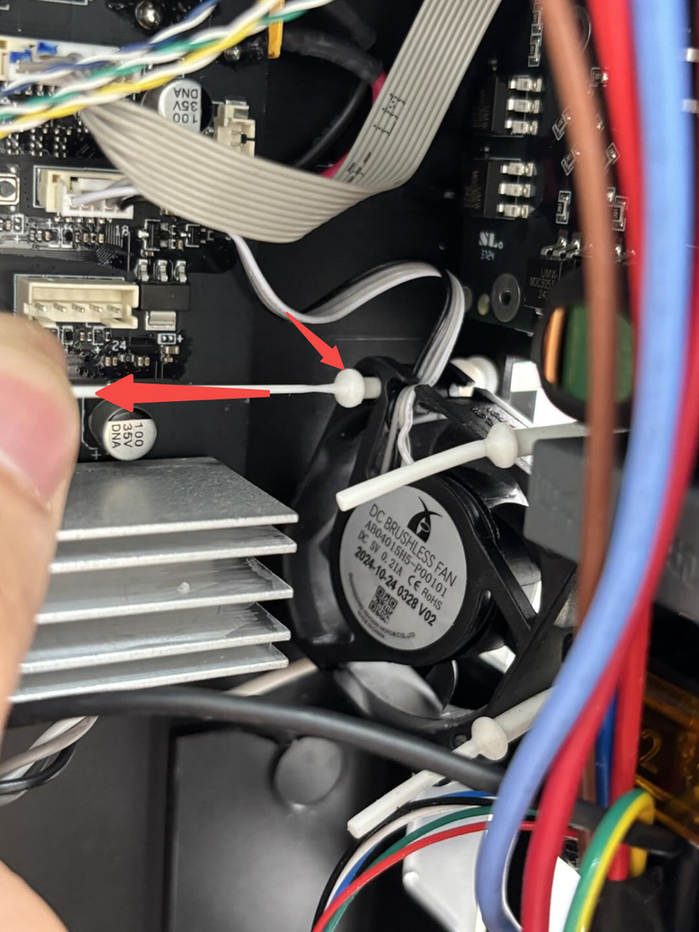

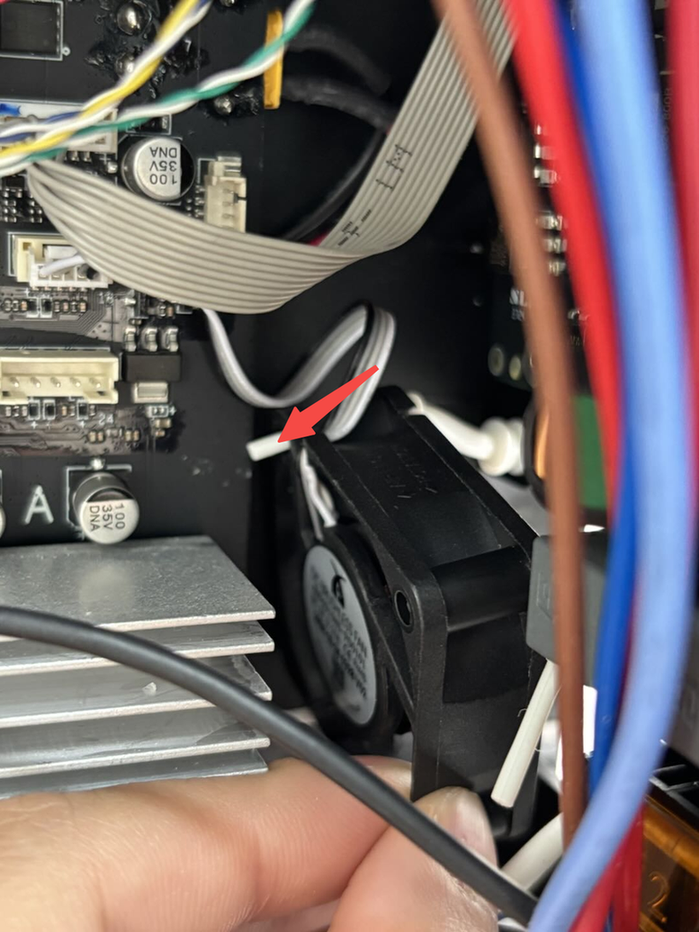

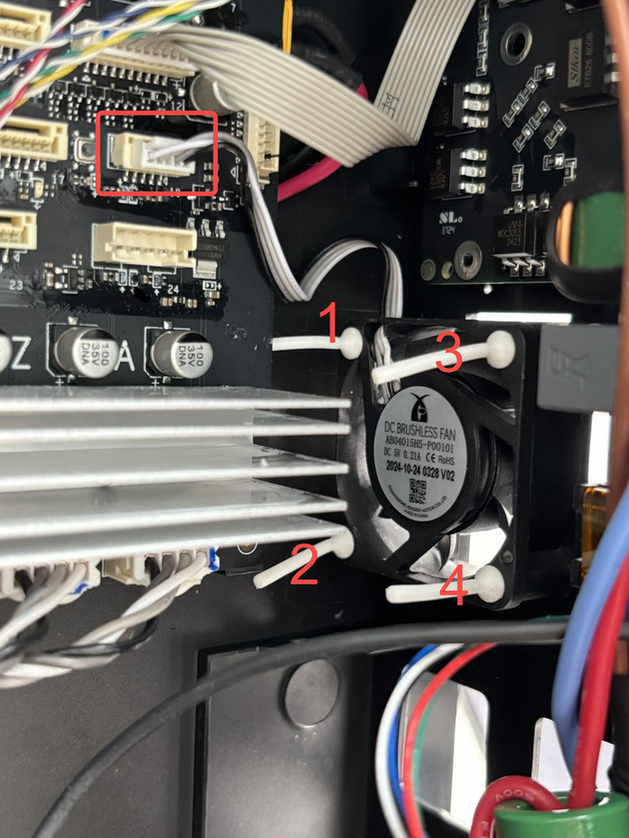

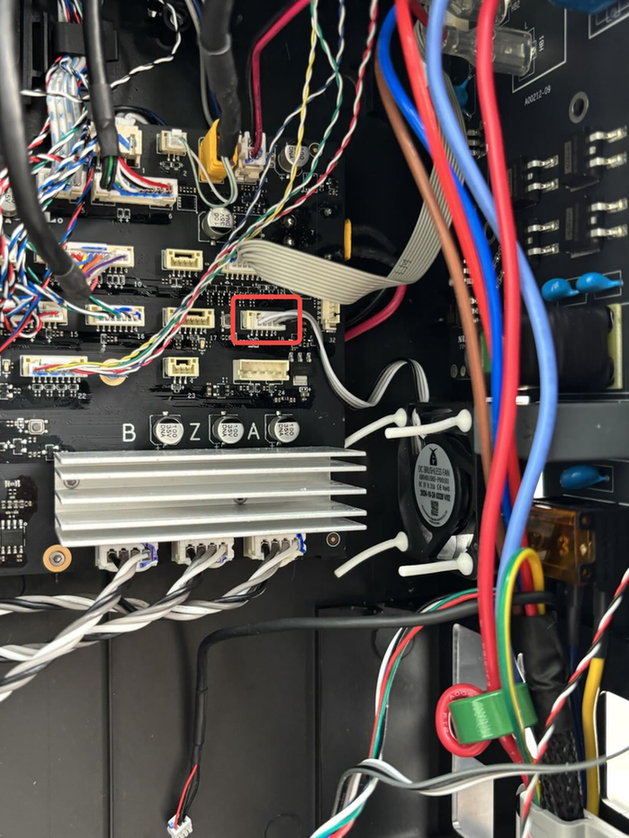

- Coloque el lado etiquetado del nuevo ventilador de la placa MC hacia el interior del lateral izquierdo interno, y asegúrese de que el cable del ventilador esté en la esquina superior izquierda. Primero, pase el tornillo blanco superior izquierdo por el ventilador de la placa MC, luego jale los tornillos blandos para instalarlos en su lugar, luego instale los tornillos blancos inferior izquierdo, superior derecho y inferior derecho en orden (puede consultar los números mostrados en la figura a continuación), y finalmente conecte el cable del ventilador de la placa MC a la placa MC.
Paso 2: Instalar la cubierta de la placa AC
-

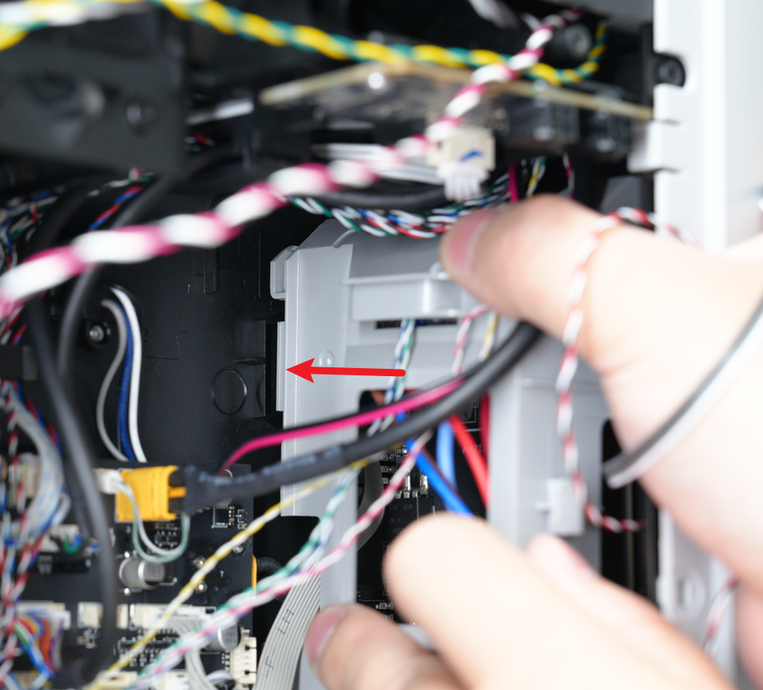

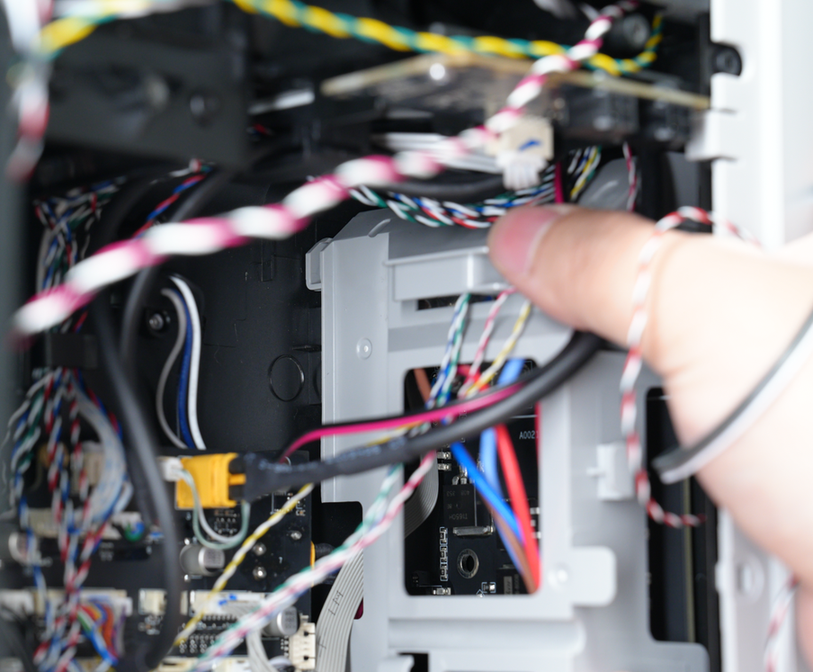

Inserte la cubierta de la placa AC con un ángulo para evitar interferencias con el disipador de calor de la placa MC. Empuje la cubierta hacia arriba, asegurándose de que no queden cables atrapados debajo:
-
El cable del ventilador auxiliar de capa y el cable del sensor de campo del panel lateral izquierdo deben posicionarse a la derecha de la cubierta de la placa AC.
-
El cable de la cama caliente y el cable del indicador de estado deben salir por la parte inferior de la cubierta.
-

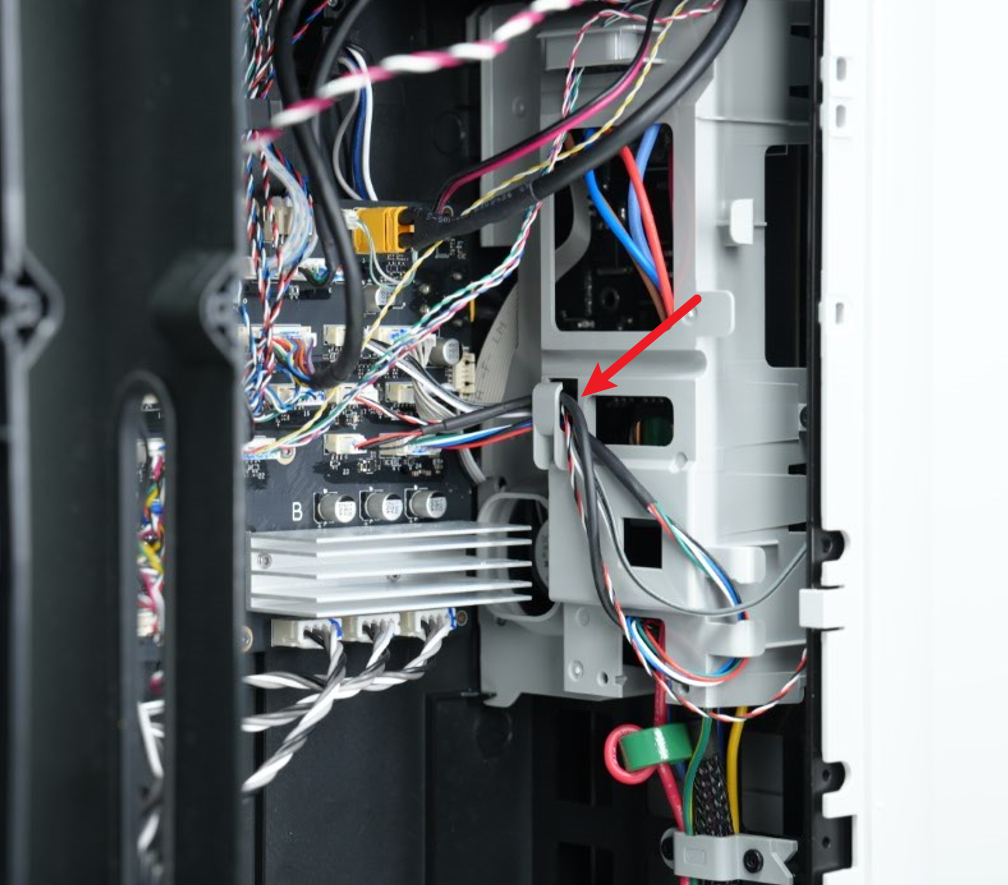

El cable MC-AC debe pasar por el pequeño agujero en el lado izquierdo de la cubierta.
-

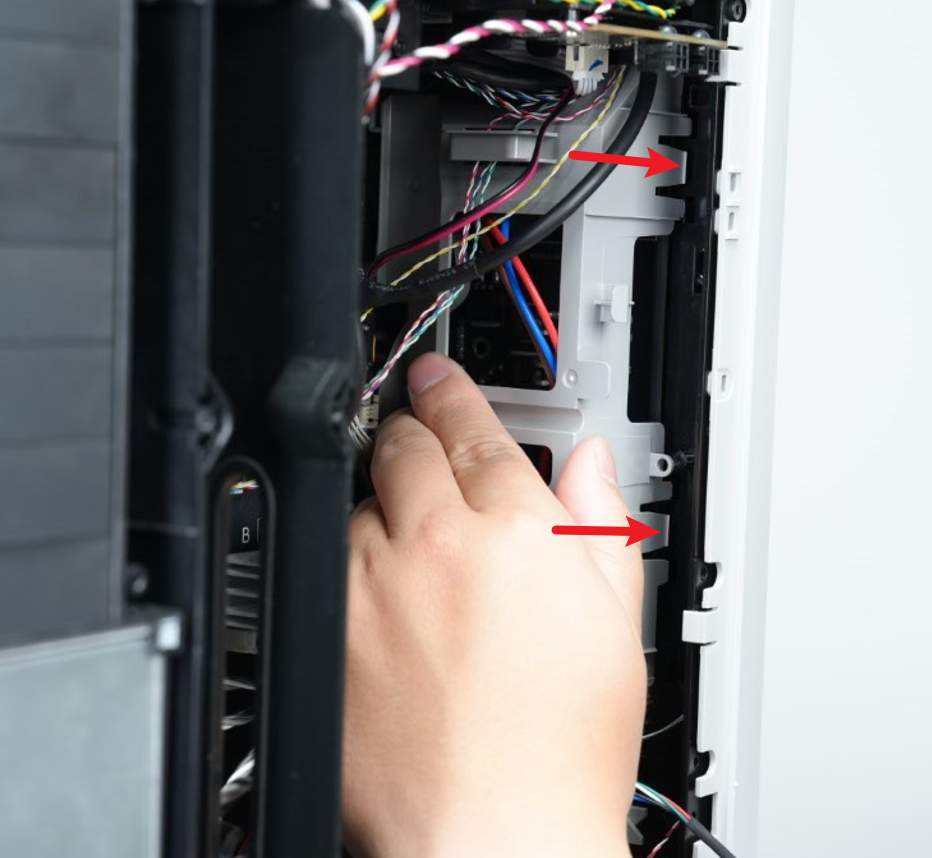

- Alinee los dos enganches externos de la cubierta de la placa AC con los agujeros correspondientes en el lateral interno y encaje en su lugar. Utilice una llave Allen H2.0 para ajustar el tornillo de fijación (BT3x8).

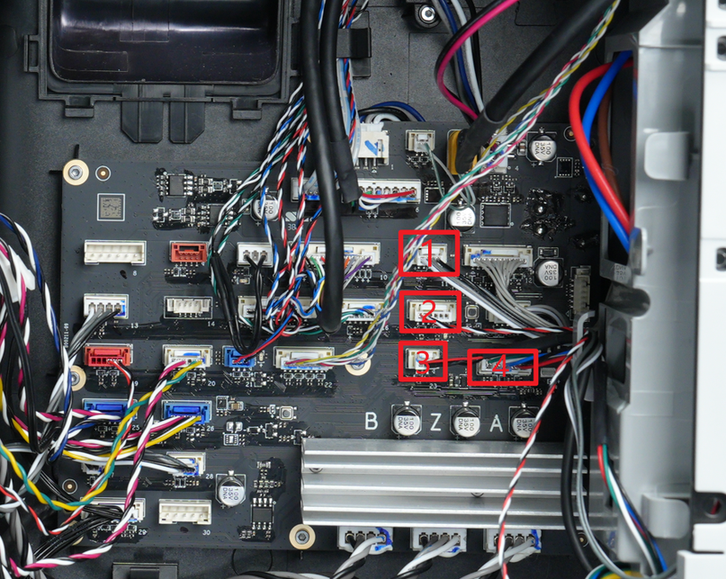

- Reconecte los cuatro cables mostrados en el diagrama a la placa MC y asegúrelos dentro de los clips de cable en la cubierta de la placa AC.

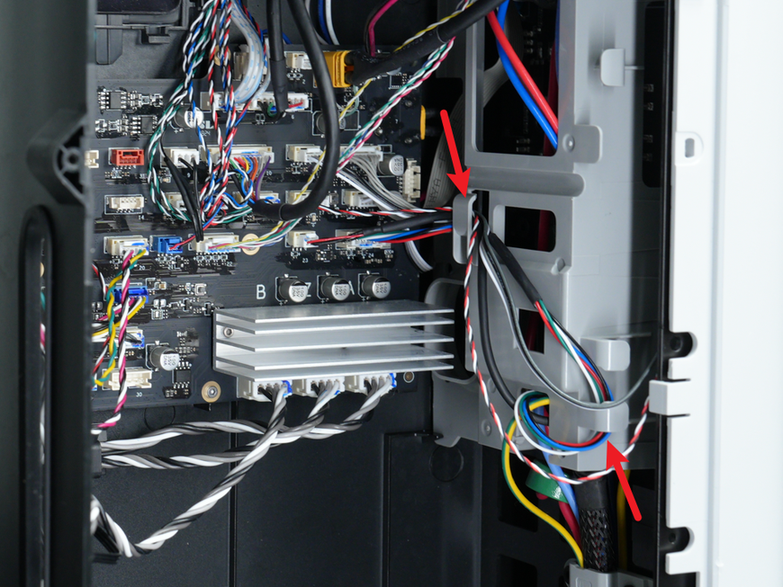

Consulte la figura siguiente para enganchar los cables en los clips correspondientes uno por uno.
Paso 3: Instalar el conducto de purga

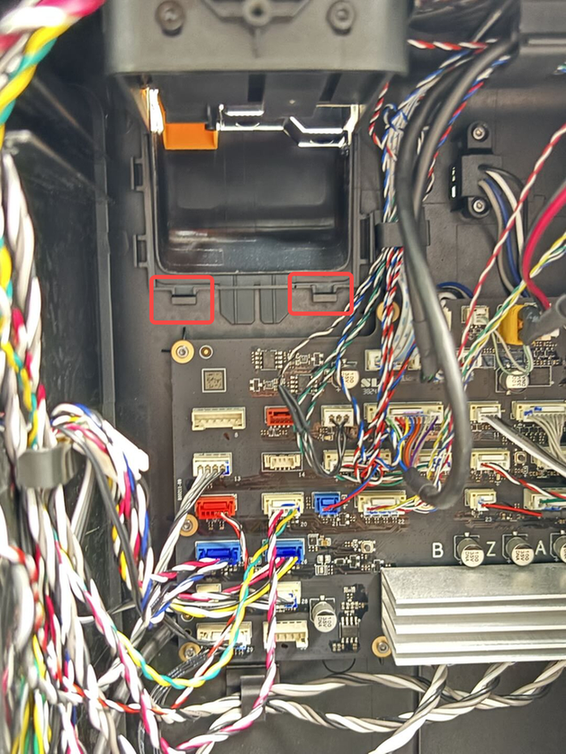

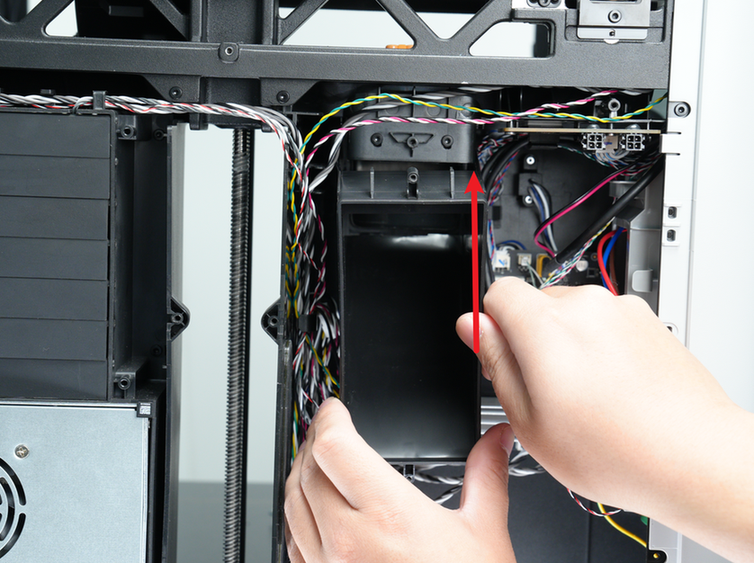

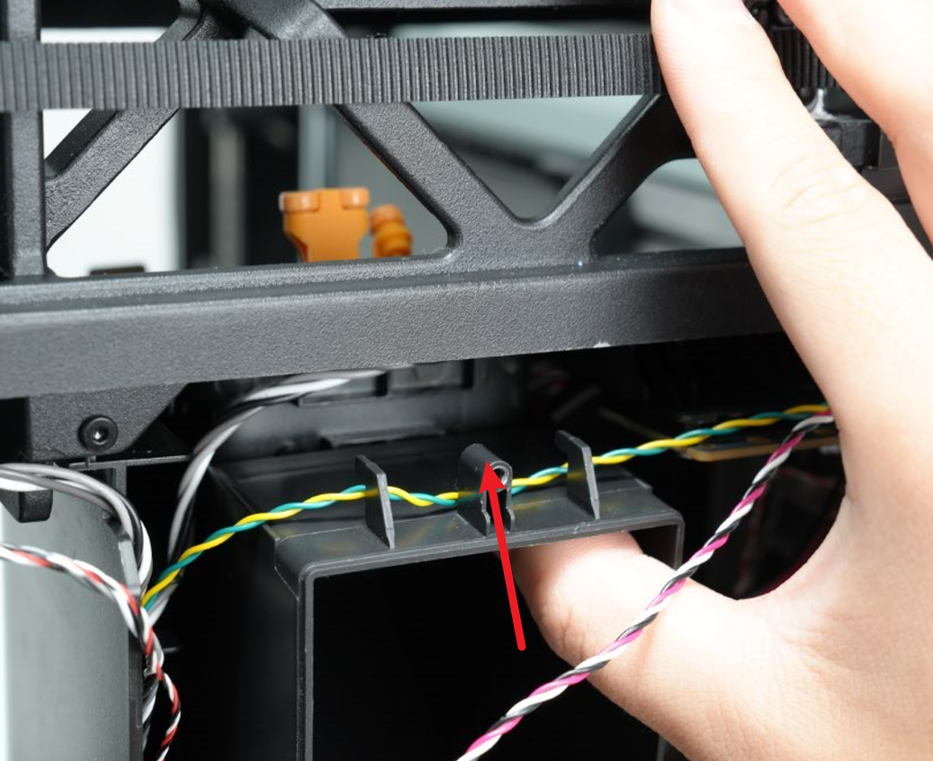

- Alinee los dos enganches en la parte inferior del conducto de purga con los agujeros en el lateral.
- Encaje el conducto de purga en su lugar, asegurándose de que los enganches inferiores se sujeten firmemente y la parte superior coincida con el agujero del tornillo. Ajuste el tornillo de fijación utilizando una llave Allen H2.0.
Nota: Al instalar el conducto de purga, preste atención a enganchar ambos lados del conducto de purga en el exterior del lateral. Si se engancha en el interior, es posible que no se instale correctamente.
Paso 4: Instalar el panel lateral izquierdo
Puede consultar esta Wiki para instalar el panel lateral izquierdo: Reemplazar panel izquierdo/derecho H2D
Paso 5: Instalar el panel trasero
Consulte la guía relevante para instrucciones sobre la instalación del panel trasero H2D: Reemplazar panel trasero H2D
Verificar la funcionalidad
Conecte el cable de alimentación y encienda la impresora. Ejecute la autoprueba del dispositivo como se muestra a continuación; si no ocurren errores, el reemplazo fue exitoso.
De lo contrario, verifique todas las conexiones e intente nuevamente. Si el problema persiste, contacte al equipo de servicio de Bambu Lab para obtener asistencia adicional.
