¿Qué es?
El ventilador de la placa MC (Machine Controller) es un ventilador de 5V para enfriar la placa del controlador de máquina.
¿Cuándo debes reemplazarlo?
-
Si aparece una advertencia en la pantalla, como «El driver del motor está sobrecalentándose. Su radiador podría estar suelto o su ventilador de enfriamiento podría estar dañado», después de verificar que las conexiones estén correctas;
-
Ruido anómalo proveniente del ventilador.
Herramientas y materiales necesarios

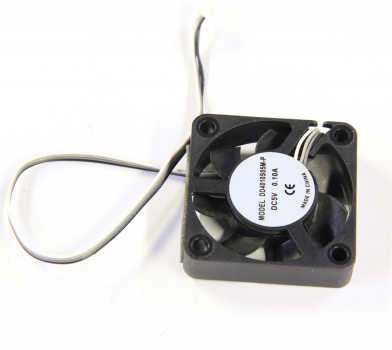

- Ventilador nuevo para la placa MC
- Llave Allen H1.5 y H2.0
- Pinzas.
Advertencia de seguridad y estado de la máquina antes de comenzar
Antes de iniciar el proceso descrito en esta guía, asegúrate de que la máquina esté apagada y que el AMS, junto con el tubo PTFE y el buffer de filamento, hayan sido retirados.
Guía de operación
Paso 1 - (Desmontaje) Desenroscar los tornillos de la cubierta trasera
Desenrosca los tornillos ubicados en la parte trasera de la impresora, como se marca a continuación. En total son 14 tornillos, 10 en la primera imagen y 4 en la segunda imagen, como se muestra a continuación.
Paso 2 - Retirar la cubierta trasera
Para retirar la cubierta trasera, primero tira del lado izquierdo para evitar que el puerto de tensión de la correa interfiera, seguido del lado derecho. Empuja la salida del tubo PTFE hacia adentro para liberarla de la cubierta.
Paso 3 - Retirar el conducto de purga
Desenrosca los tornillos ubicados en cada lado del conducto de purga. Una vez hecho, retira el conducto de purga. Algunas impresoras tienen tres tornillos para fijar el conducto de purga, mientras que otras solo tienen dos; consulta tu situación específica.
Nota: En algunas versiones, los cables de la cama caliente están fijados en la parte inferior del conducto de purga con una hebilla, no uses demasiada fuerza al retirar el conducto de purga.
Caso de dos tornillos:
Caso de tres tornillos:
Paso 4 - Desconectar los cables del motor
Localiza la placa MC, ubicada en el lado derecho de la parte trasera de la máquina, y desconecta los 2 cables del motor situados en la parte inferior (nota: El de la izquierda es el cable para el motor Z).
Paso 5 - Retirar el disipador térmico
Desenrosca los 2 tornillos que sujetan el disipador térmico y retira el disipador.
Paso 6 - Retirar el ventilador de la placa MC
Desconecta el cable del ventilador de la placa MC desde el conector y tira suavemente del ventilador hacia afuera. El ventilador está fijado con pegamento AB, por lo que podría requerirse un ligero esfuerzo para retirarlo, o se necesitará un secador de pelo para calentar el pegamento antes de retirar el ventilador.
Paso 7 - (Montaje) Aplicar la cinta adhesiva doble cara

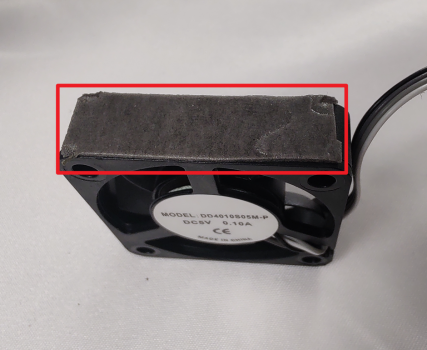

Prepara un ventilador nuevo para la placa MC y aplica la cinta adhesiva doble cara usada que se retiró del ventilador antiguo. Si la cinta está rasgada, puedes usar cinta adhesiva doble cara estándar.
Paso 8 - Instalar el ventilador
Inserta el ventilador en el espacio asignado con la cinta adhesiva hacia adentro; la etiqueta del ventilador debe estar orientada hacia la placa MC.
Paso 9 - Conectar el cable del ventilador
Dirige el cable del ventilador a lo largo de la placa MC como se muestra a continuación y luego conéctalo a la placa MC.
Paso 10 - Instalar el disipador térmico
Coloca el disipador térmico de nuevo sobre la placa MC y fíjalo con 2 tornillos.
Paso 11 - Conectar los cables del motor
Vuelve a conectar los 2 cables del motor a la placa MC, teniendo en cuenta que el conector de la izquierda es para el cable del motor Z.
Paso 12 - Instalar el conducto de purga
Instala el conducto de purga deslizándolo en su posición, prestando atención a las pestañas salientes en ambos lados del conducto. Finalmente, fíjalo con 2 tornillos en cada lado superior del conducto.
Paso 13 - Instalar la cubierta trasera
Primero pasa por el soporte del tubo y luego fija el lado derecho de la cubierta trasera detrás del tensor de correa derecho, como se muestra a continuación, seguido del tensor de correa izquierdo.
Paso 14 - Apriete de tornillos
Vuelve a colocar la cubierta trasera. Ten en cuenta los diferentes tipos de tornillos (10 y 4) utilizados, como se señaló anteriormente.
Cómo verificar la finalización/éxito

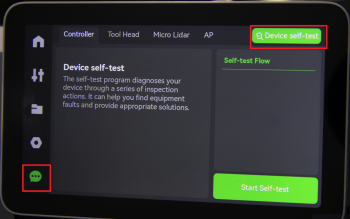

Conecta el cable de alimentación y enciende la máquina. Ejecuta una prueba de autodiagnóstico del dispositivo como se muestra a continuación; si no ocurren errores, el reemplazo fue exitoso.
Si encuentras algún problema, revisa nuevamente tus pasos y verifica todas las conexiones para intentarlo de nuevo. Si los problemas persisten, contacta al equipo de servicio para obtener asistencia adicional.
