Cabezal Trasero y Cabezal Central
Puedes adquirirlos en nuestra tienda aquí: Cabezal Trasero Cabezal Central
Herramientas
- Llave hexagonal H1.5
Preparación
Asegúrate de haber descargado el filamento y apagado la impresora antes de continuar con la sustitución.
Desmontaje
Paso 1 - Retirar el Conjunto de Caja Frontal
Retira el Conjunto de Caja Frontal y desconecta el conector del ventilador.

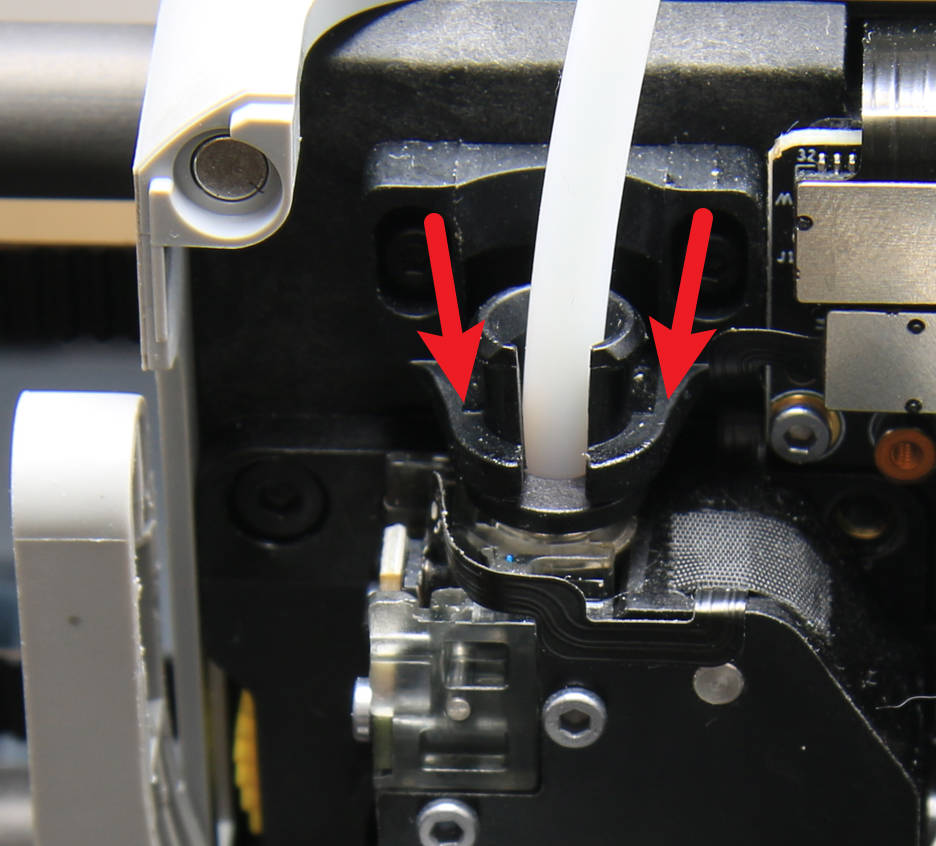

Paso 2 - Extraer el tubo PTFE
Presiona suavemente el acoplamiento neumático y extrae con cuidado el tubo de filamento, asegurándote de que esté completamente presionado para facilitar la extracción.

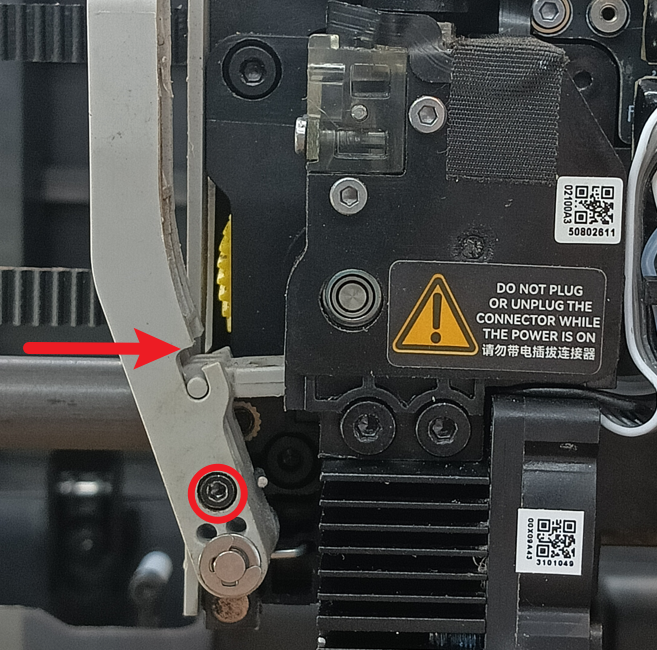

Paso 3 - Liberar la Palanca del Cortador de Filamento
Utilizando una llave hexagonal H1.5, afloja parcialmente el tornillo de la palanca del cortador sin retirarlo por completo.
Paso 4 - Retirar los tornillos
Retira los 8 tornillos ubicados en los lados del cabezal, con 4 tornillos en cada lado.

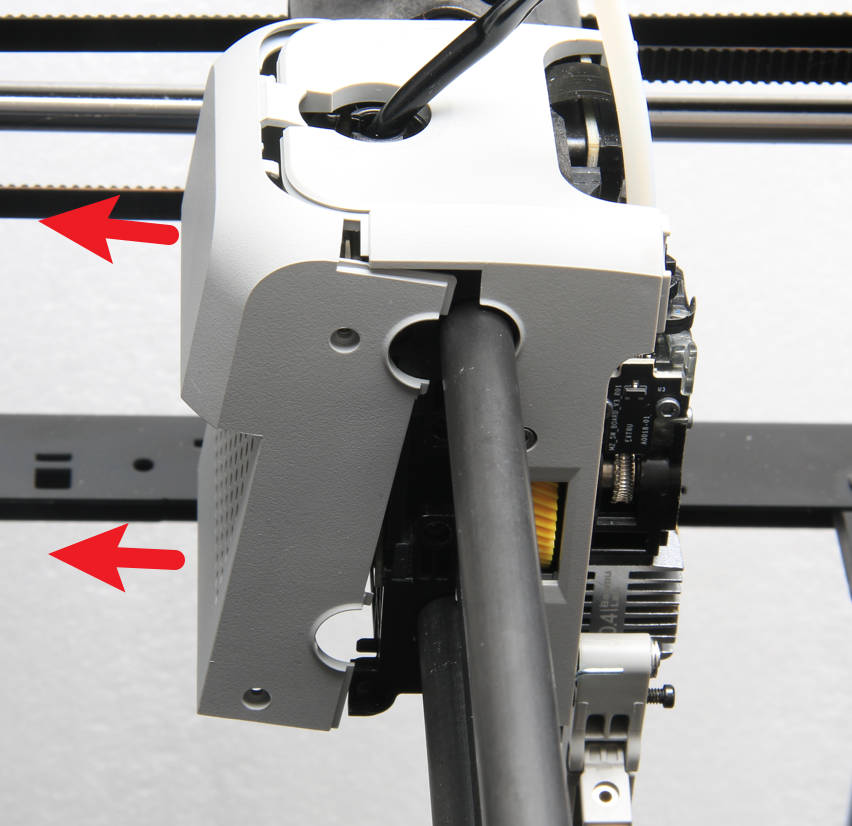

Paso 5 - Retirar el Cabezal Trasero
Separa y retira el Cabezal Trasero del Cabezal Central.

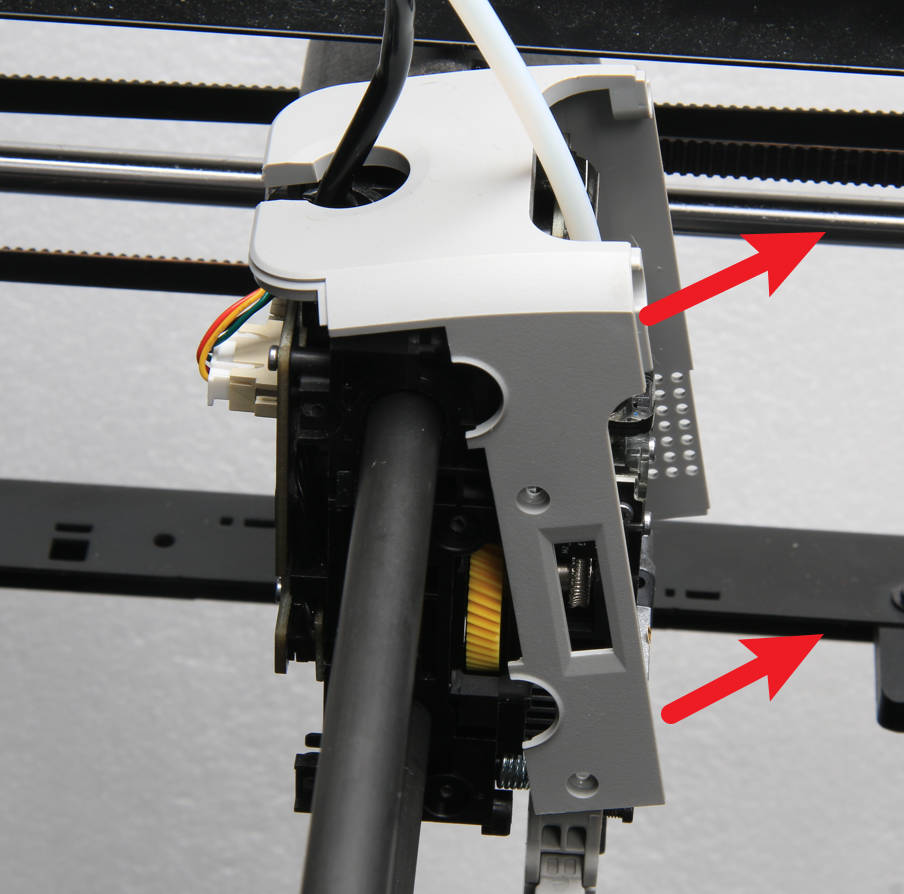

Paso 6 - Retirar el Cabezal Central
Retira con cuidado el Cabezal Central manteniendo precaución ante la cuchilla del cortador sobresaliente.
Montaje

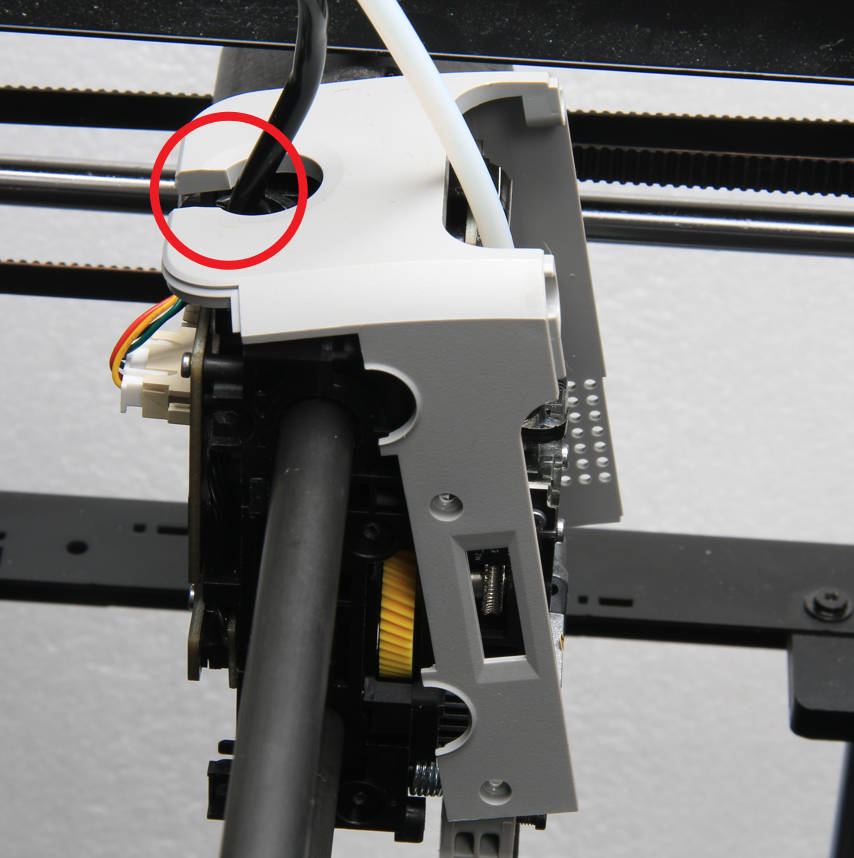

Paso 1 - Instalar el Cabezal Central
Instala el Cabezal Trasero, alineando su posición con el agujero del cable, como se muestra en la imagen a continuación.

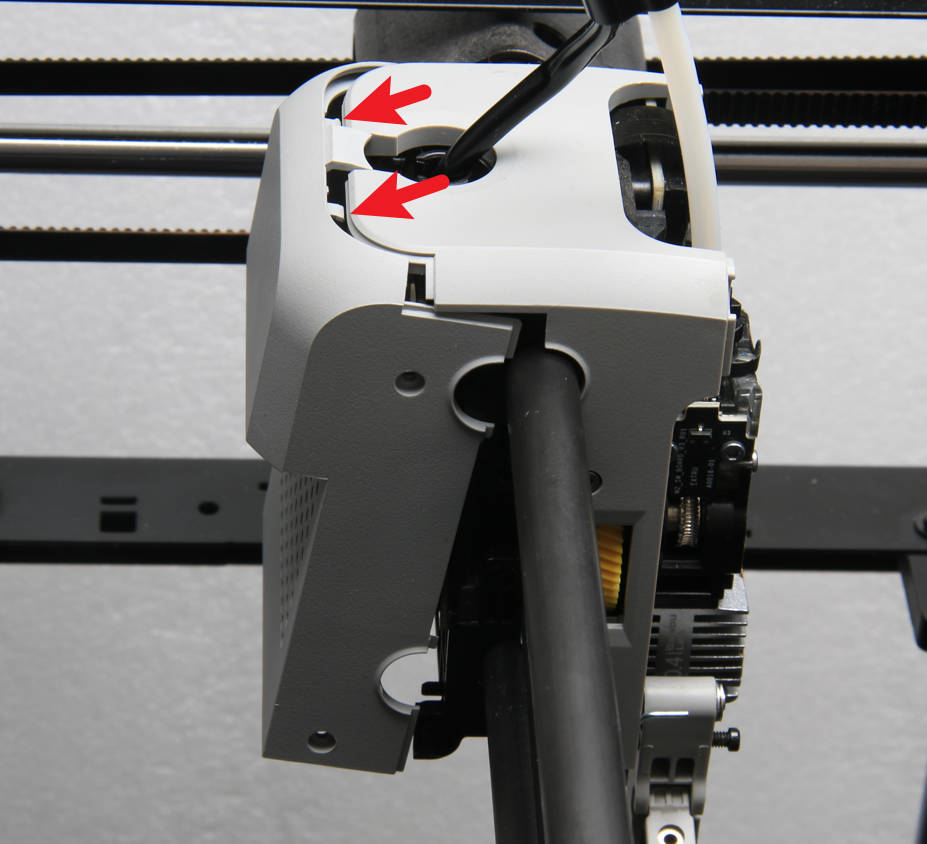

Paso 2 - Instalar el Cabezal Trasero
Instala el Cabezal Trasero asegurando que las pestañas estén bien asentadas con el Cabezal Central.
Paso 3 - Bloquear los tornillos
Una vez confirmada la alineación y el ajuste correcto entre los cabezales trasero y central, procede a reemplazar los tornillos y apretarlos firmemente.
Paso 4 - Instalar la Palanca del Cortador de Filamento
Con la mano, levanta la Palanca del Cortador de Filamento y desliza con cuidado la cuchilla del cortador en la ranura designada dentro del extrusor. A continuación, aprieta el tornillo de la Palanca del Cortador de Filamento para asegurarla en su posición.

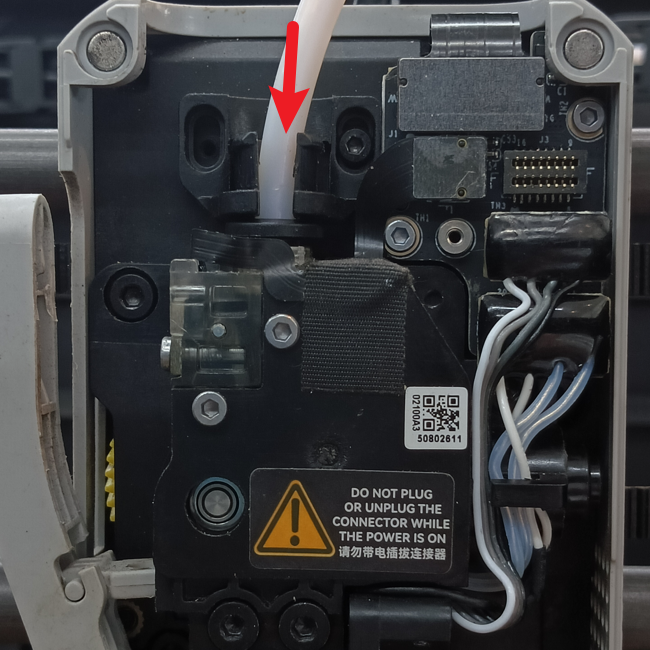

Paso 5 - Conectar el tubo
Inserta el tubo de filamento en el acoplamiento neumático de forma segura y confirma su correcta inserción tirando suavemente del tubo PTFE.
Paso 6 - Instalar el Conjunto de Caja Frontal
Conecta el conector del ventilador a la placa y cierra el Conjunto de Caja Frontal. Para la serie X1, consulta Sustituir el Conjunto de Caja Frontal - Serie X1. Para la serie P1, consulta el siguiente paso.
Verificación
-
Realiza una inspección visual para verificar la apariencia de la impresora. Asegúrate de que la carcasa esté alineada sin desalineaciones ni sobresalientes.
-

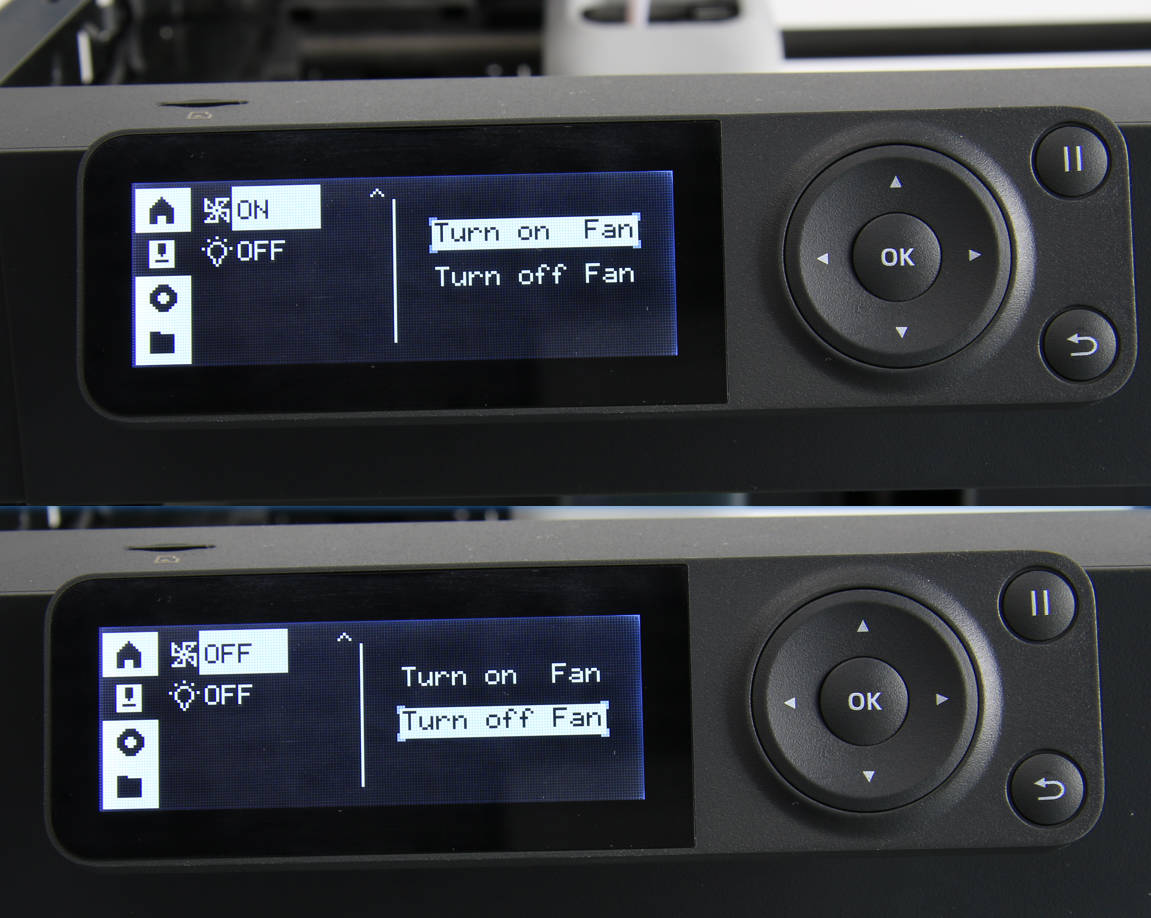

Enciende la impresora y accede al menú de pantalla. Activa y desactiva manualmente el ventilador de enfriamiento para confirmar su funcionamiento normal.
