En esta guía, mostraremos cómo reemplazar el Ventilador del hotend en el A1 mini.
¿Cuándo usar?
Esta guía está destinada a usar si hay un problema con el Ventilador del hotend.
Los problemas comunes que pueden indicar la necesidad de reemplazar el Ventilador del hotend del A1 mini incluyen:
- El Ventilador del hotend emite ruido
- El Ventilador del hotend ha fallado y ya no gira
- Recomendado por el Soporte Técnico de Bambu Lab
Herramientas y materiales necesarios

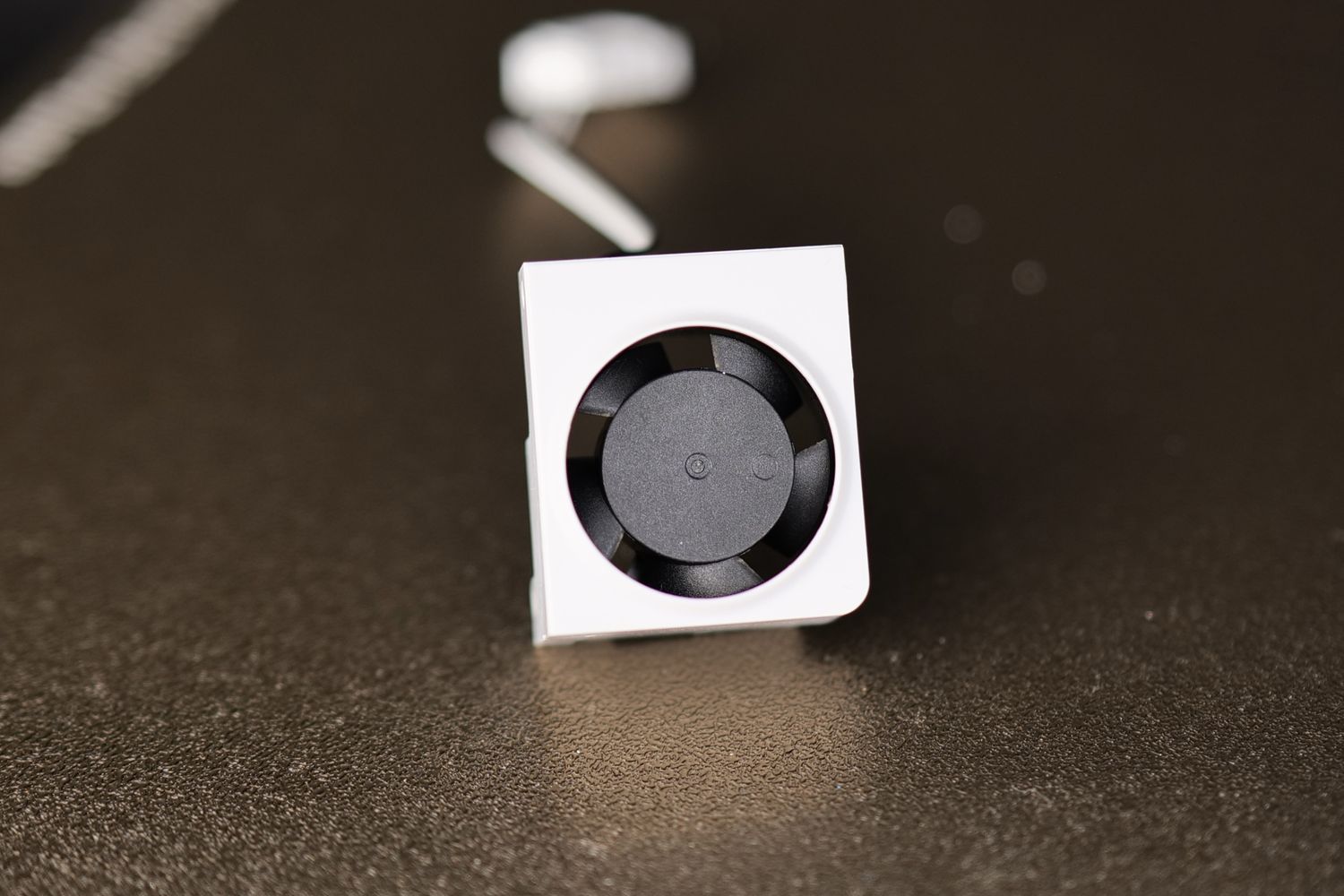

Bambu Lab Ventilador del hotend para A1
- Llave hexagonal H2.0
- Llave hexagonal H1.5
- 25 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en la electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que debas desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otro metal o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre la ejecución de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindar la asistencia que necesitas.
Retirar el Ventilador del hotend antiguo
1. Retirar la cubierta trasera del cabezal
Comenzamos retirando la cubierta trasera del cabezal. Retira con cuidado la cubierta trasera del cabezal tirando de la sección inferior, como se muestra a continuación.

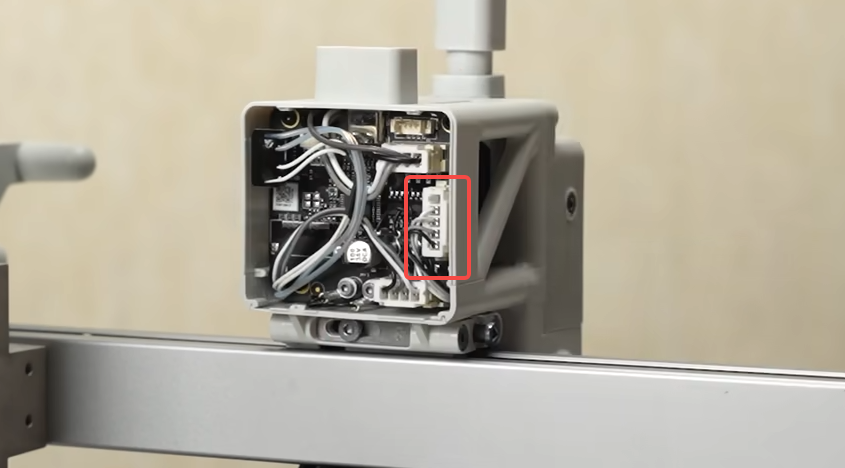

2. Desconectar el cable
Retira el cable del ventilador del hotend conectado a la placa TH.
Saca suavemente el cable por el conector, evitando tirar del cable desde el conector.
Recomendamos usar una herramienta plana para sacarlos suavemente y evitar daños potenciales.
3. Retirar la cubierta frontal del cabezal
Agarra la base de la cubierta frontal y jala suavemente hacia adelante. Los clips que mantienen la cubierta en su lugar se liberarán, permitiendo retirar la cubierta frontal.
4. Retirar el hotend
Retira la calceta de silicona del hotend tirando suavemente hacia adelante, luego retira el hotend. Todos los pasos están marcados en la etiqueta del extrusor.

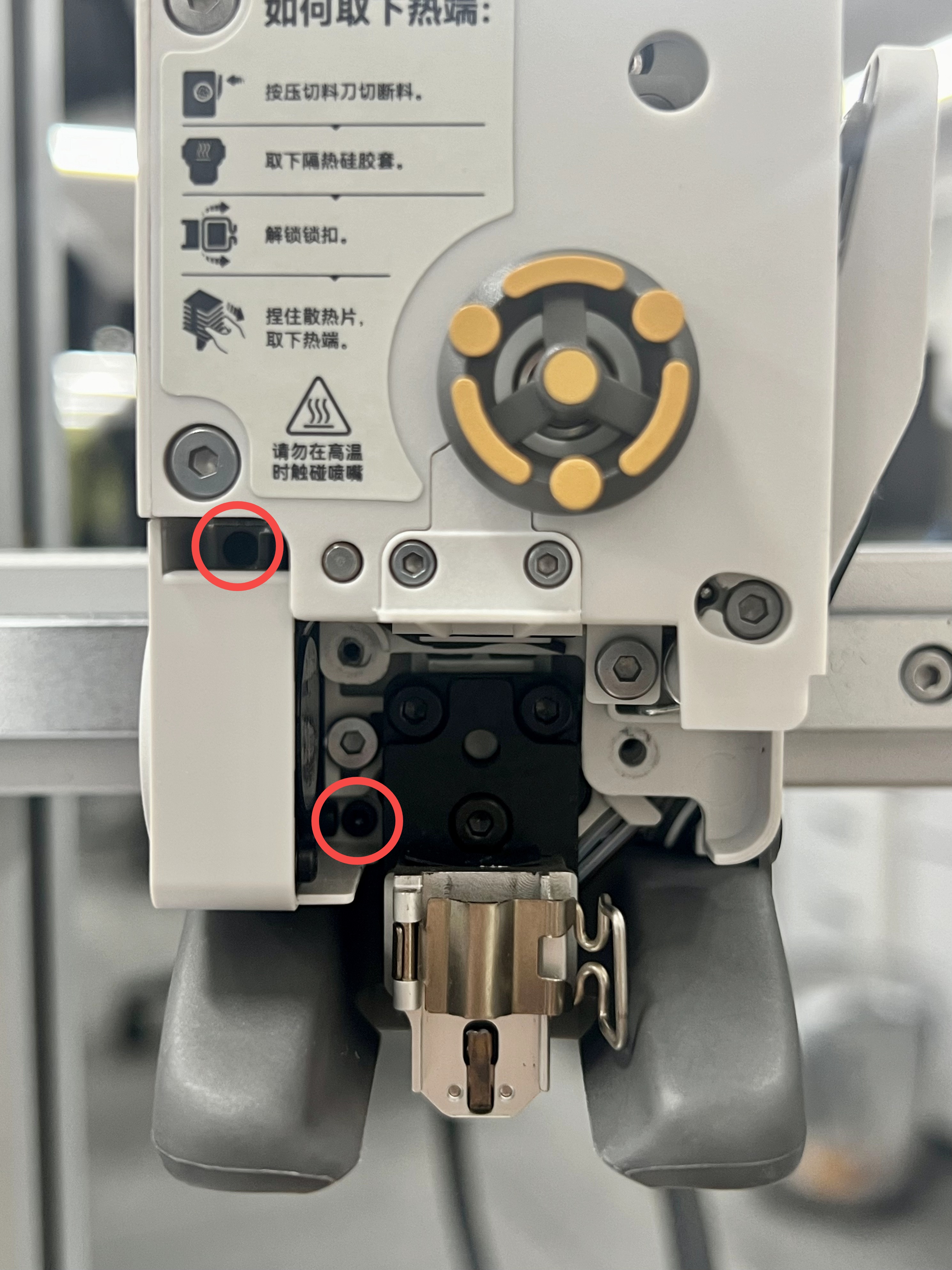

5. Retirar los tornillos del extrusor
Retira los tornillos como se muestra en la imagen, luego jala suavemente el extrusor hacia adelante. Ten cuidado al sacarlo, ya que necesitarás desconectar con cuidado el cable de cinta del sensor de filamento.
6. Retirar la cubierta del canal de cables izquierdo
Hay cables del ventilador del hotend y cables del sensor de filamento en el canal de cables izquierdo. Empuja la cubierta del canal de cables izquierdo hacia atrás y retírala, luego retira el cable del ventilador del hotend del canal de cables.
7. Retirar el ventilador del hotend
Retira los 2 tornillos, luego saca el ventilador del cabezal.
Instalar el nuevo Ventilador del hotend
1. Instalar el nuevo ventilador del hotend
Instala el nuevo ventilador del hotend en el cabezal y aprieta los 2 tornillos (dos en cada lado y uno en la parte posterior) que fijan el ventilador.
2. Instalar la cubierta del canal de cables izquierdo
Pasa suavemente el cable del ventilador del hotend a través del canal de cables izquierdo y empuja el cable en la dirección indicada.
3. Instalar el extrusor
Fija el extrusor al cabezal usando los 4 tornillos, como se muestra en la imagen a continuación.
4. Reconectar el cable
Reconecta el cable del Ventilador del hotend como se muestra a continuación.
5. Instalar la cubierta trasera del cabezal
Alinea los soportes de la cubierta trasera hacia la parte superior, luego empuja hasta escuchar varios clics.
6. Instalar el hotend y la calceta de silicona
Sigue las indicaciones disponibles en la etiqueta del extrusor para reconectar el hotend al cabezal. Luego, fíjalo con el clip e instala la calceta de silicona.
7. Instalar la cubierta frontal del cabezal
Ajusta la cubierta frontal del cabezal en la parte superior del cabezal alineando los clips, luego empuja suavemente en el lado inferior. Escucharás los clics cuando la instalación esté completa.
Verificar el funcionamiento
Para asegurarte de que todo funcione correctamente, enciende la impresora y establece la temperatura del hotend a 100°C. Después de unos segundos, el ventilador del hotend debe comenzar a girar, indicando que las operaciones anteriores son correctas.
Paso de calibración después de la operación
Recomendamos realizar una calibración completa de la impresora después de esta operación.
Además, se recomienda fuertemente lavar la placa texturizada PEI antes de usarla, ya que podría haberse contaminado durante este proceso.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para asegurar una ejecución segura y efectiva, si tienes alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos ponerse en contacto con el equipo de soporte técnico antes de iniciar la operación. Haremos lo posible por responder rápidamente y brindar la asistencia que necesitas. Haz clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.
