En esta guía, mostraremos cómo reemplazar el ventilador de capa del A1.
¿Cuándo utilizar?
Esta guía está destinada a utilizar si hay un problema con el ventilador de capa.
Los problemas comunes que podrían indicar la necesidad de reemplazar el ventilador de capa del A1 incluyen:
- El ventilador de capa ha sufrido daños por quedar envuelto en plástico debido a un fallo en la impresión
- El ventilador de capa genera ruido durante su operación
- Recomendado por el Soporte Técnico de Bambu Lab
Herramientas y materiales necesarios
-
Llave Allen H2.0
-
Llave Allen H1.5
-
20 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos y del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que debas desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia que necesitas.
Retirar el viejo ventilador de capa
1. Retirar la cubierta trasera del cabezal
Comenzamos retirando la cubierta trasera del cabezal. Retire cuidadosamente la cubierta trasera del cabezal tirando de la sección inferior, como se muestra a continuación.

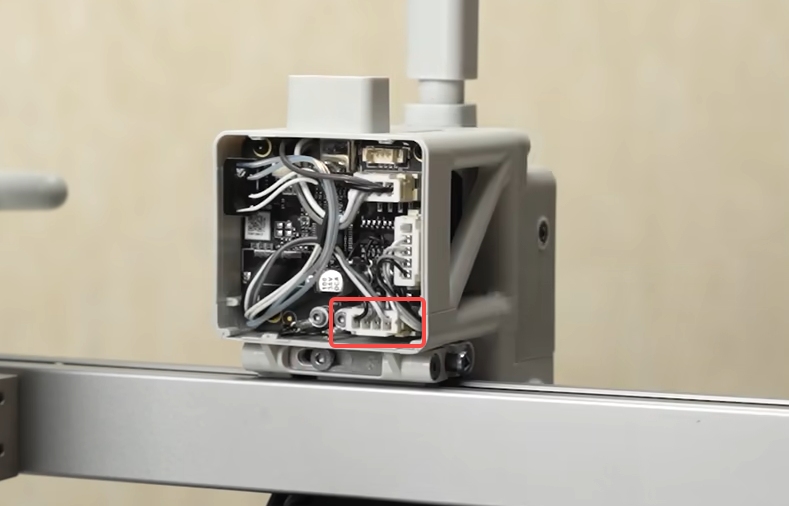

2. Desconectar el cable
Retire el cable del ventilador de capa conectado a la placa TH.
Extraiga con cuidado el cable por el conector, evitando tirar del cable desde el conector.
Se recomienda usar una herramienta plana para levantar suavemente los conectores y evitar daños potenciales.
3. Retirar la cubierta frontal del cabezal
Agarre la base de la cubierta frontal y tire suavemente hacia usted. Los clips que mantienen la cubierta en su lugar se liberarán, permitiendo retirar la cubierta frontal.
4. Retirar el hotend
Retire la calceta de silicona del hotend tirando suavemente hacia usted, luego retire el hotend. Todos los pasos están etiquetados en la pegatina del extrusor.
5. Retirar los tornillos del extrusor
Retire los tornillos como se muestra en la imagen, luego tire suavemente el extrusor hacia adelante. Tenga cuidado al retirarlo, ya que deberá desconectar cuidadosamente el cable de la cinta del sensor de filamento.
6. Retirar el cable del ventilador de capa
Empuje la cubierta derecha del cable hacia atrás y retírela, luego retire el cable del ventilador de capa del canal de cables.
Nota: Si el cable del ventilador de capa está bloqueado por el cable de la unidad de calentamiento en el mismo canal de cables y no se puede retirar, puede desconectar el conector de la unidad de calentamiento, aflojar el cable de la unidad de calentamiento y retirar el cable del ventilador.
7. Retirar el ventilador de capa
Retire el ventilador de refrigeración de la unidad retirando los 3 tornillos que lo fijan (dos en cada lado y uno en la parte posterior).
El modelo de los tres tornillos fijos es BT2*5.
Instalar el nuevo ventilador de capa

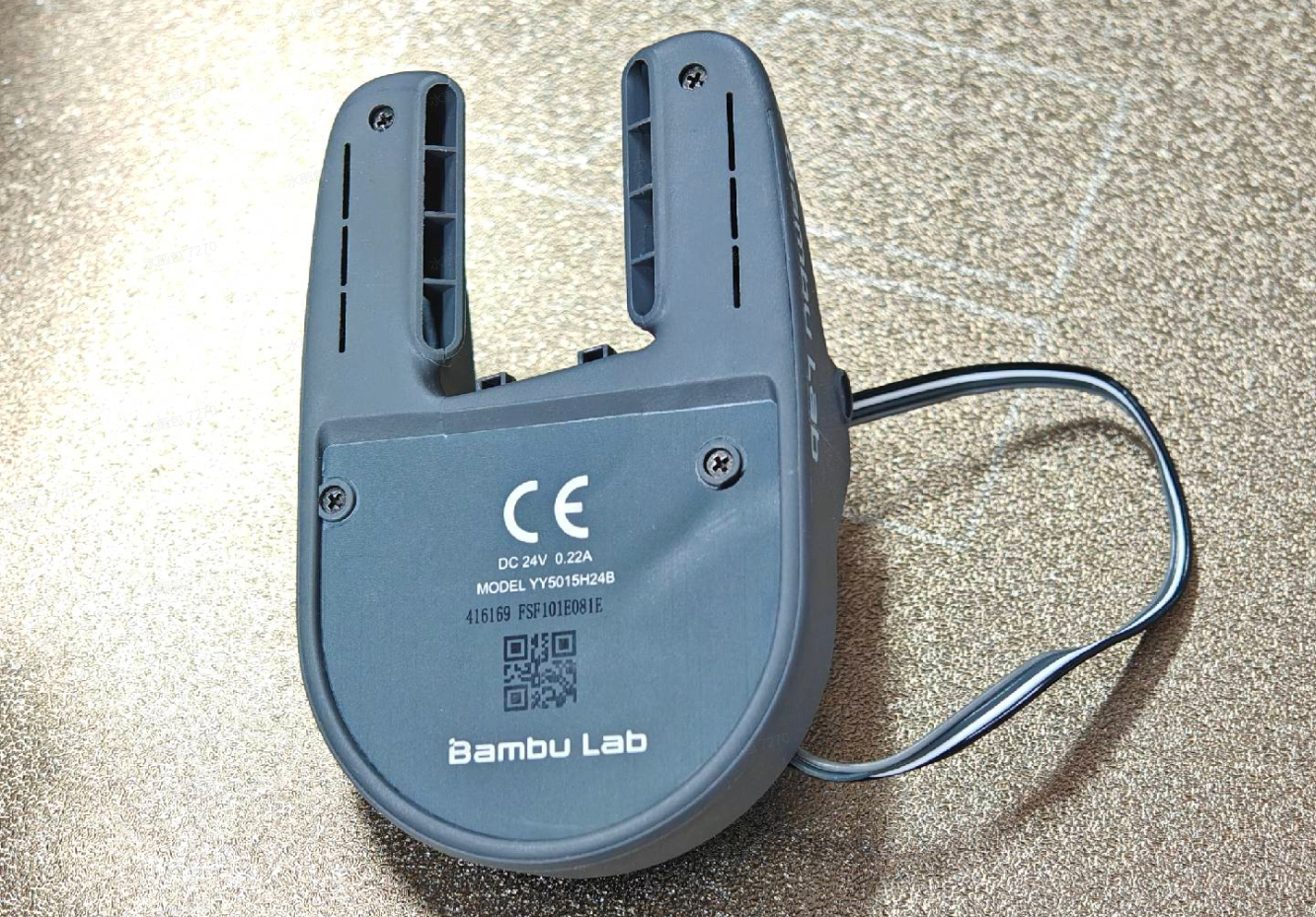

1. Instalar el nuevo ventilador de capa
Instale el nuevo ventilador de capa en el cabezal y apriete los 3 tornillos (dos en cada lado y uno en la parte posterior) que fijan el ventilador.
2. Instalar la cubierta derecha del cable
Pase cuidadosamente el cable del ventilador de capa a través de la cubierta derecha del cable y empuje la cubierta hacia atrás en la dirección indicada.
3. Instalar el extrusor
Fije el extrusor al cabezal usando los 4 tornillos, como se muestra en la imagen a continuación.
4. Reconectar el cable
Reconecte el cable del Ventilador de capa como se muestra a continuación.
Nota: Si desconectó el cable de la unidad de calentamiento del hotend durante el desmontaje, también deberá conectar el cable de la unidad de calentamiento del hotend a la placa TH en este momento.
5. Instalar la cubierta trasera del cabezal
Alinee simplemente los dos soportes de la cubierta trasera hacia la parte superior, luego empuje hasta escuchar varios clics.
6. Instalar el hotend y la calceta de silicona
Siga la guía disponible en la pegatina del extrusor para volver a conectar el hotend al cabezal. Luego, fíjelo en su lugar usando el clip e instale la calceta de silicona.
7. Instalar la cubierta frontal del cabezal
Ajuste simplemente la cubierta frontal del cabezal en la parte superior del cabezal alineando los clips, luego empuje suavemente hacia abajo. Escuchará los clics cuando la instalación esté completa.
Verificar la funcionalidad
Para asegurar que todo funcione como se espera, encienda la impresora y luego encienda el ventilador de capa. El ventilador nuevo debería comenzar a funcionar.
Paso de calibración después de la operación
Recomendamos realizar una calibración completa de la impresora después de esta operación.
Además, se recomienda fuertemente lavar la placa PEI texturizada antes de usarla, ya que podría haberse contaminado durante este proceso.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para asegurar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos contactar al equipo de soporte técnico antes de iniciar la operación. Haremos lo posible por responder con rapidez y brindar la asistencia que necesite. Haga clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.
