Cubierta del cabezal
La cubierta del cabezal consta de tres partes principales:
- Montaje de la cubierta frontal del cabezal: Incluye la cubierta frontal y el ventilador de capa, fijada al marco central del cabezal mediante imanes.

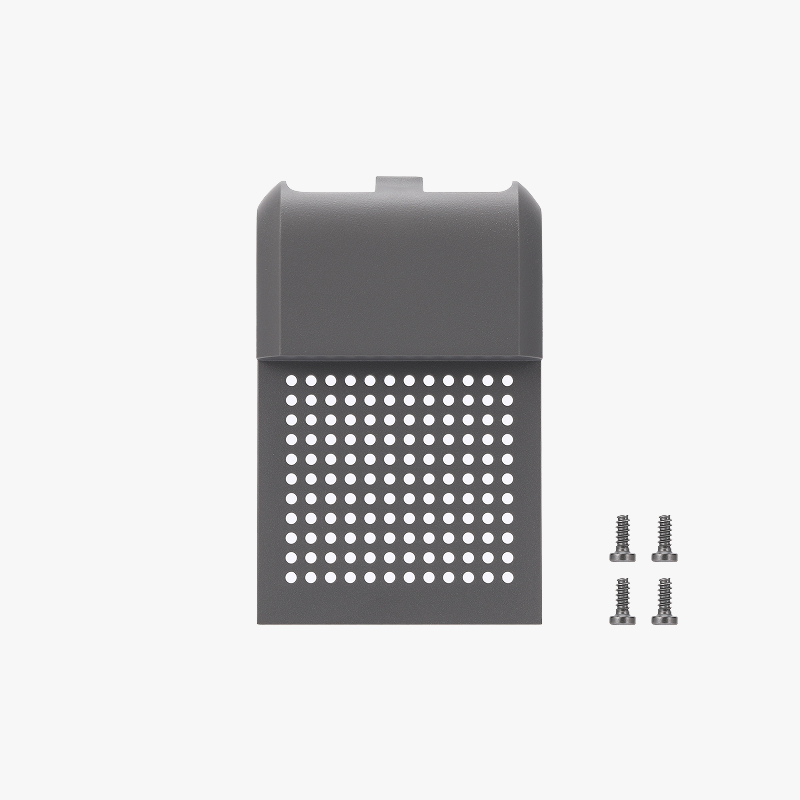

- Cubierta trasera del cabezal: Una cubierta plástica diseñada para sellar la parte trasera del cabezal.

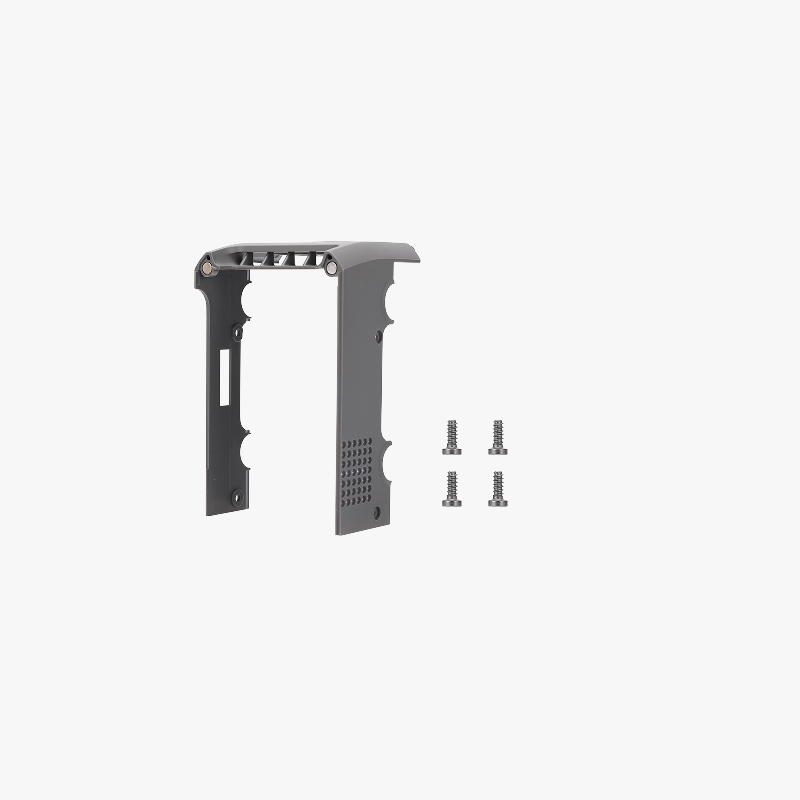

- Marco central del cabezal: Una cubierta plástica central con imanes para fijar la cubierta frontal.
Cuándo utilizar esta guía
Cubierta frontal del cabezal
- Daño físico, incluido el desprendimiento de imanes.
- Falla del ventilador de capa.
Cubierta trasera del cabezal
- Daño físico
Marco central del cabezal
- Daño físico, incluido el desprendimiento de imanes.
Herramientas y materiales requeridos
- Llave Allen H1.5
- Una nueva cubierta frontal del cabezal/cubierta trasera del cabezal/marco central del cabezal
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y preste especial cuidado de no atrapar, dañar ni ejercer presión sobre cables, conectores o placas de circuito expuestos. Además, la boquilla puede estar extremadamente caliente, por lo que nunca toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
Retirar la cubierta del cabezal
Paso 1: Retirar la cubierta frontal del cabezal

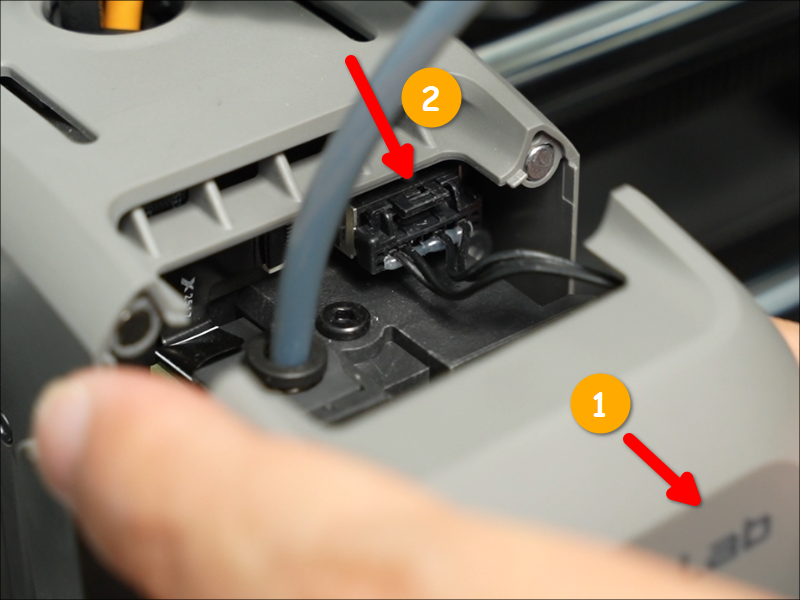

Abra la cubierta frontal del cabezal, presione la lengüeta del conector para desconectar el cable y retire la cubierta frontal del cabezal.
Paso 2: Retirar la cubierta trasera del cabezal
Retire los cuatro tornillos con una llave Allen H1.5.

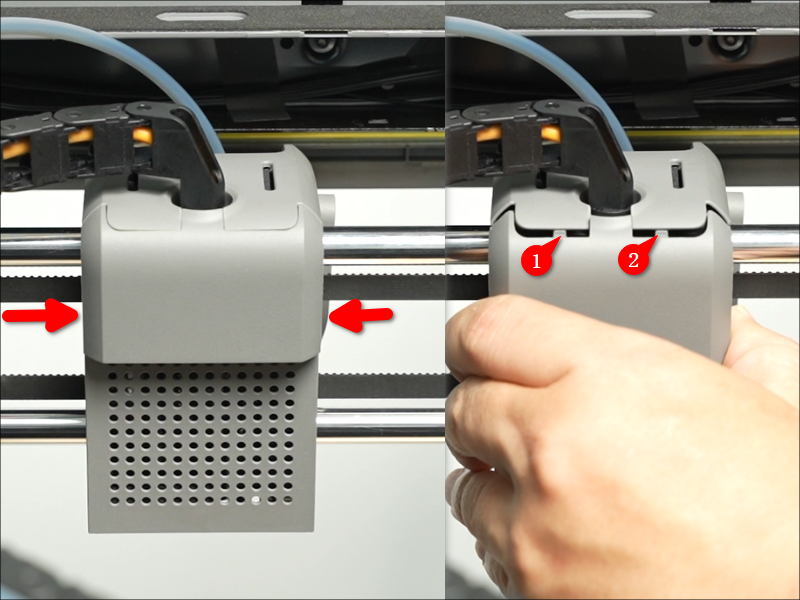

Agarre la cubierta trasera cerca de la varilla superior y jale hacia atrás firmemente para desengancharla.
Paso 3: Retirar el marco central del cabezal
Retire los cuatro tornillos con una llave Allen H1.5.

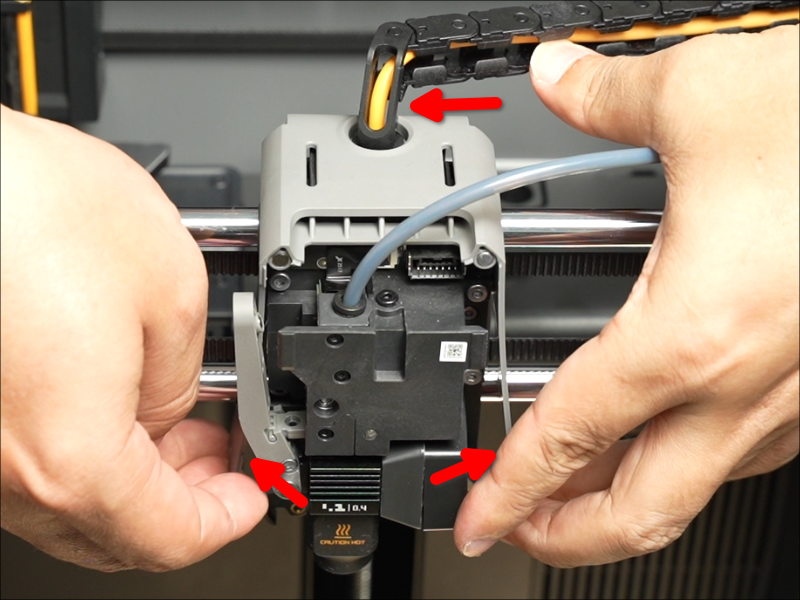

Gire el soporte de cadena de cables para alinearlo con la ranura en la parte superior del marco central, luego levante suavemente la parte inferior del marco central hacia arriba para liberarlo.
Desconecte el marco central del cabezal del soporte de cadena de cables y retirelo.
Instalar la cubierta del cabezal
Paso 1: Instalar el marco central del cabezal

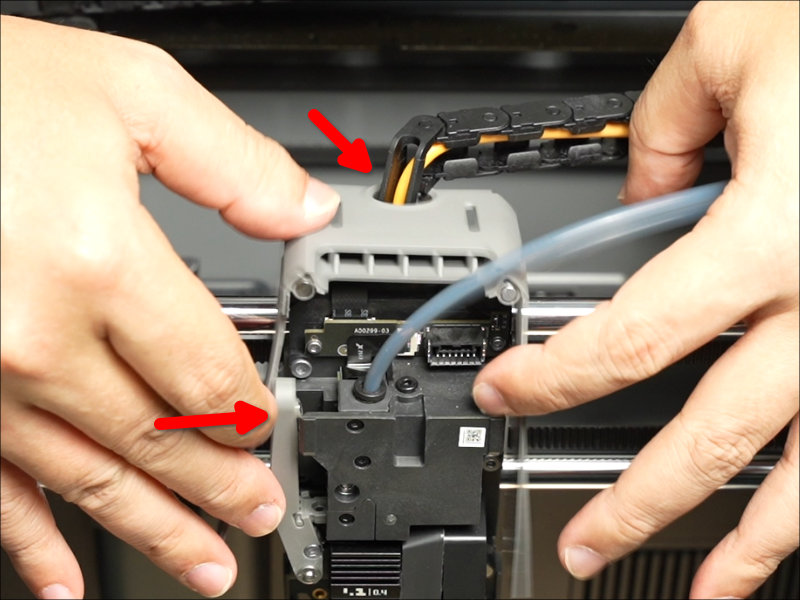

Alinee la ranura del marco central del cabezal con el soporte de cadena de cables, luego deslícelo en posición.
Instale el marco central y fíjelo con los cuatro tornillos.
Paso 2: Instalar la cubierta trasera del cabezal
Instale la cubierta trasera del cabezal y fíjela con cuatro tornillos.
Paso 3: Instalar la cubierta frontal del cabezal
Conecte el cable de la cubierta frontal del cabezal al conector de la placa de conexión del extrusor.
El montaje de la cubierta frontal del cabezal está fijado magnéticamente. Para reinstalar, simplemente cierre en su posición.
Verificación de funcionamiento
-
Verifique los espacios entre las partes de la cubierta para asegurarse de que no haya alineación visible o levantamiento.
-
Verifique que el ventilador de capa se encienda y apague normalmente.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, presente un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
