Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2C.
Ducto de aire del ventilador del hotend
Modelos de impresoras aplicables
H2D, H2C
Cuándo utilizar
- El ducto de aire del ventilador del hotend está dañado
- Recomendado por el soporte técnico de Bambu Lab para reemplazo
Herramientas y materiales requeridos
- Destornillador H1.5
- Destornillador H2.0
- Ducto de aire del ventilador del hotend
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindarle la asistencia necesaria.
Reemplazo del ducto de aire izquierdo
Retirada del ducto de aire izquierdo
1. Retirar el ducto de aire del ventilador de capa
Puede consultar el siguiente video o la Guía de reemplazo del ducto de aire del ventilador de capa para retirar el ducto.
2. Retirar el conjunto de boquilla izquierdo
Retire la cubierta de silicona de la boquilla izquierda, libere la bisagra de liberación rápida y retire la boquilla.
3. Retirar el ducto de aire del ventilador del hotend
Una vez completados los pasos anteriores, verá los tornillos de fijación del ducto de aire izquierdo. Utilice un destornillador H1.5 para retirar los tornillos (M2*5), luego retire el ducto de aire.
Instalación del ducto de aire izquierdo
1. Instalar el ducto de aire del ventilador del hotend
Inserte el ducto de aire izquierdo y fíjelo con un destornillador H1.5.
2. Instalar el conjunto de boquilla izquierdo
Instale el conjunto de boquilla de la misma manera, asegurando que la bisagra de liberación rápida esté correctamente fijada.
3. Instalar el ducto de aire del ventilador de capa
Puede consultar el siguiente video o la Guía de reemplazo del ducto de aire del ventilador de capa para instalar el ducto.
Reemplazo del ducto de aire derecho
Retirada del ducto de aire derecho
1. Retirar el ducto de aire del ventilador de capa
Puede consultar el siguiente video o la Guía de reemplazo del ducto de aire del ventilador de capa para retirar el ducto.
2. Retirar el ducto de aire del ventilador del hotend
Utilice un destornillador H1.5 para retirar los dos tornillos de fijación (M2*5) del ducto, luego gírelo hacia afuera para retirar el ducto de aire derecho.

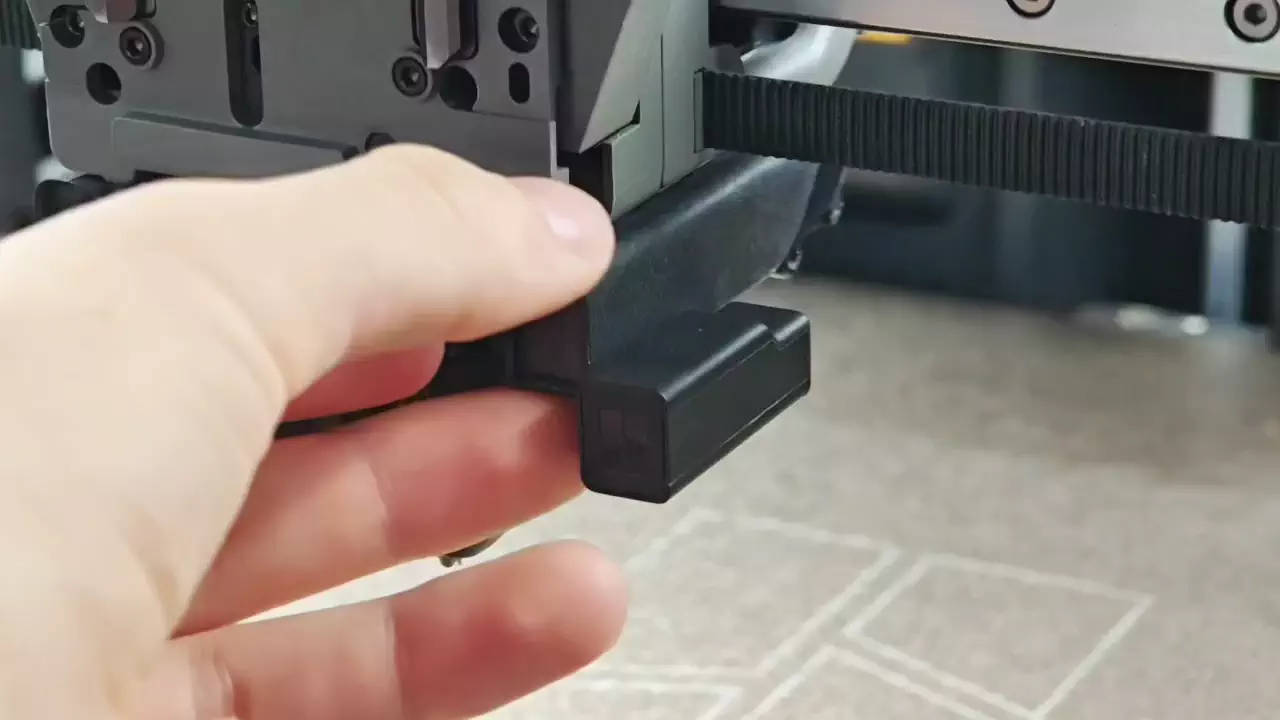

Consulte la siguiente animación para los pasos específicos.

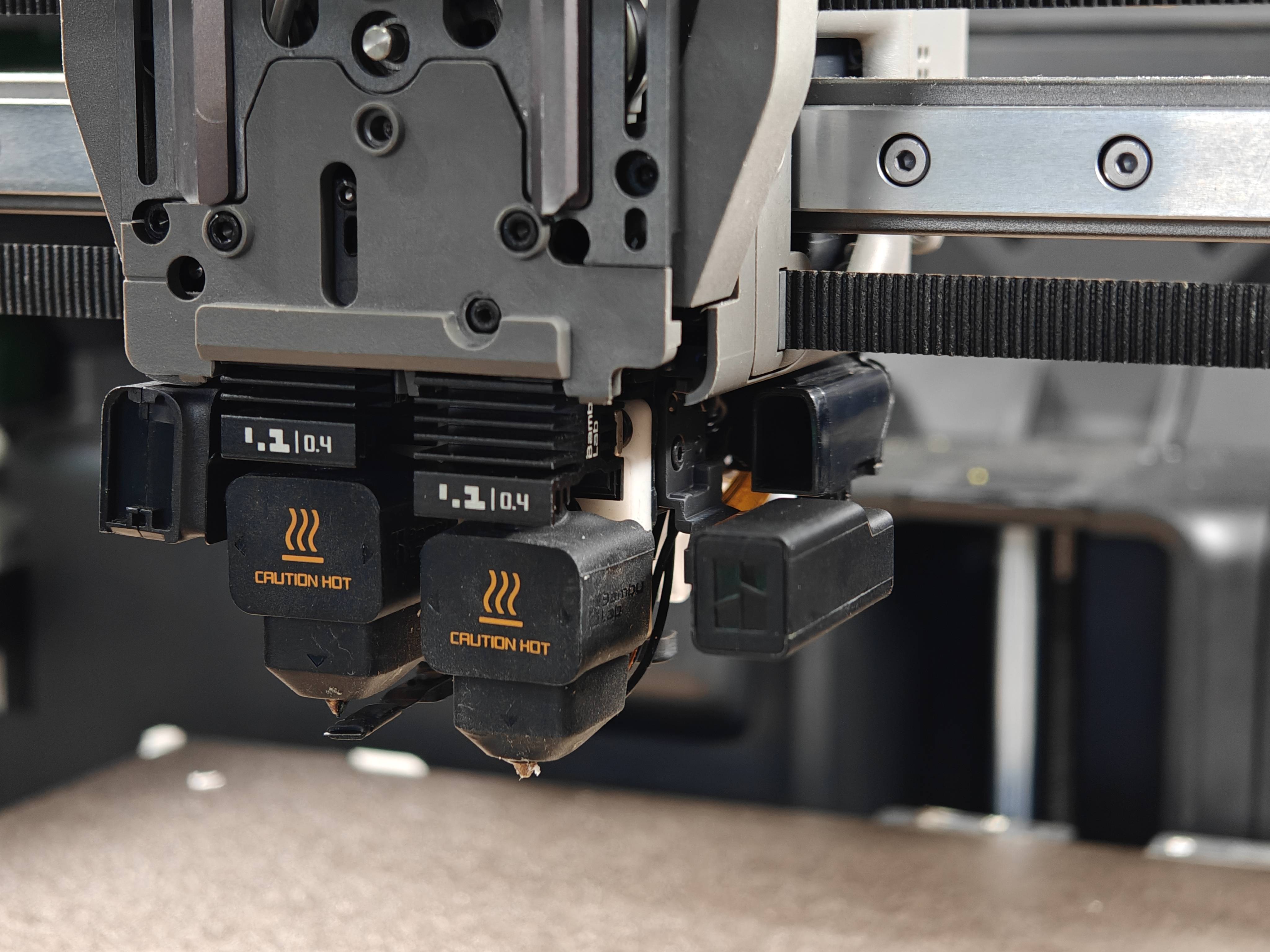

El ducto de aire después de una retirada correcta se muestra a continuación.
Instalación del ducto de aire derecho
1. Instalar el ducto de aire del ventilador del hotend
Inserte el ducto de aire y gírelo hacia adentro para fijar su posición, luego instale los dos tornillos de fijación para completar la instalación del ducto.

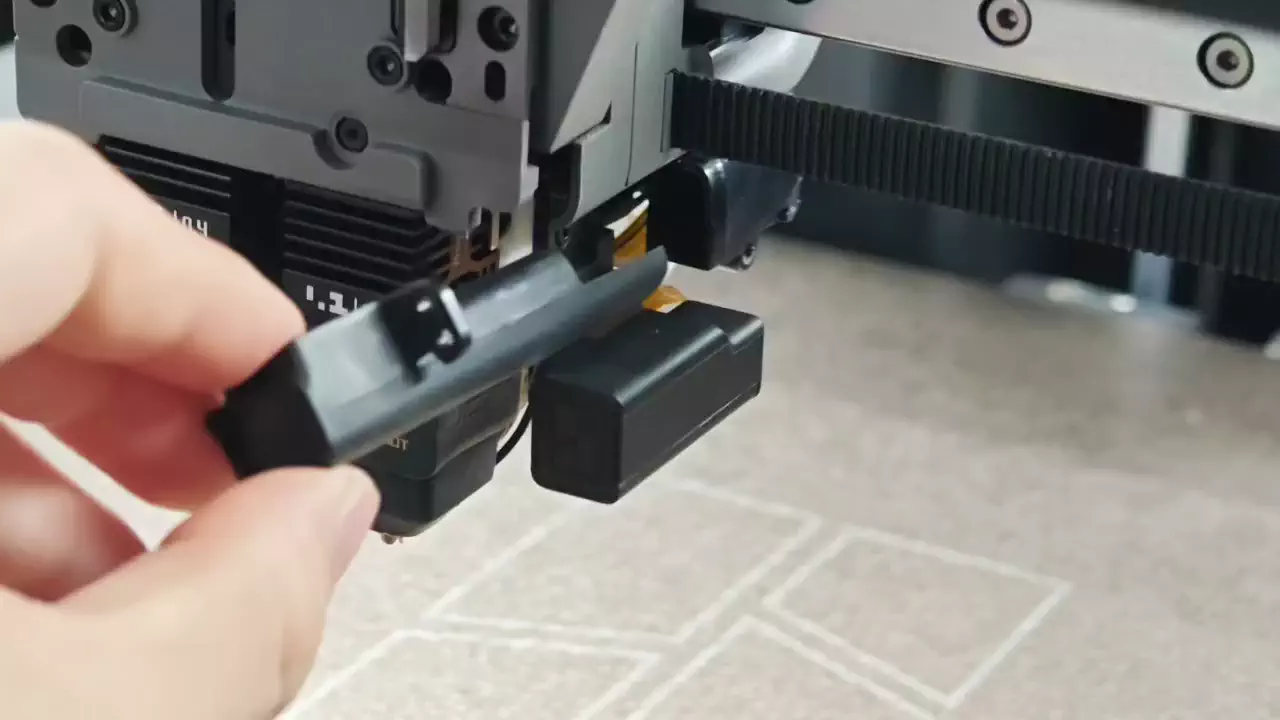

Consulte la siguiente animación para los pasos específicos de instalación.
2. Instalar el ducto de aire del ventilador de capa
Puede consultar el siguiente video o la Guía de reemplazo del ducto de aire del ventilador de capa para instalar el ducto.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
