Ventilador de capa H2S
¿Cuándo reemplazar?
Problemas comunes que pueden requerir el reemplazo del ventilador de capa H2S incluyen:
-
Obstrucción del hotend causada por una falla de impresión que dañó el ventilador de capa
-
El ventilador de capa emite ruido durante el funcionamiento
-
Soporte técnico de Bambu Lab recomienda el reemplazo
Herramientas y materiales necesarios
-
Nuevo Ventilador de capa
-
Llave Allen H1.5
-
20 minutos

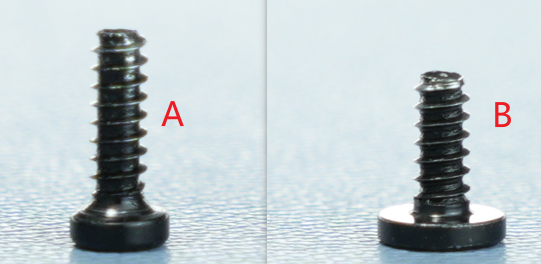

Lista de tornillos
-
Tornillo A: La parte trasera del ventilador de capa (bloqueado con la carcasa trasera) y los tornillos de la carcasa trasera del cabezal, un total de 3 piezas: BT2x8
-
Tornillo B: Los lados izquierdo y derecho de los tornillos del ventilador de capa, un total de 2 piezas: BT2x5
Advertencia de seguridad
¡IMPORTANTE! Es imprescindible apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño en los componentes electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daño en los componentes electrónicos de la impresora y problemas adicionales. Por lo tanto, es imprescindible apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Retirar el ventilador de capa
Paso 1: Aflojar el ventilador de capa

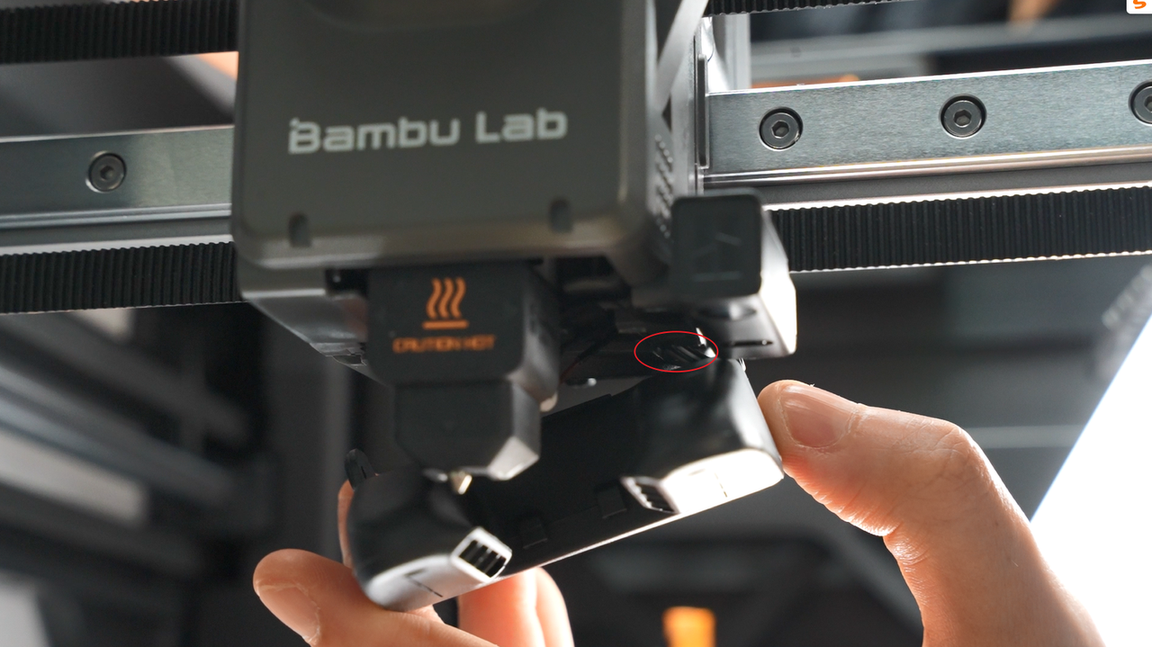

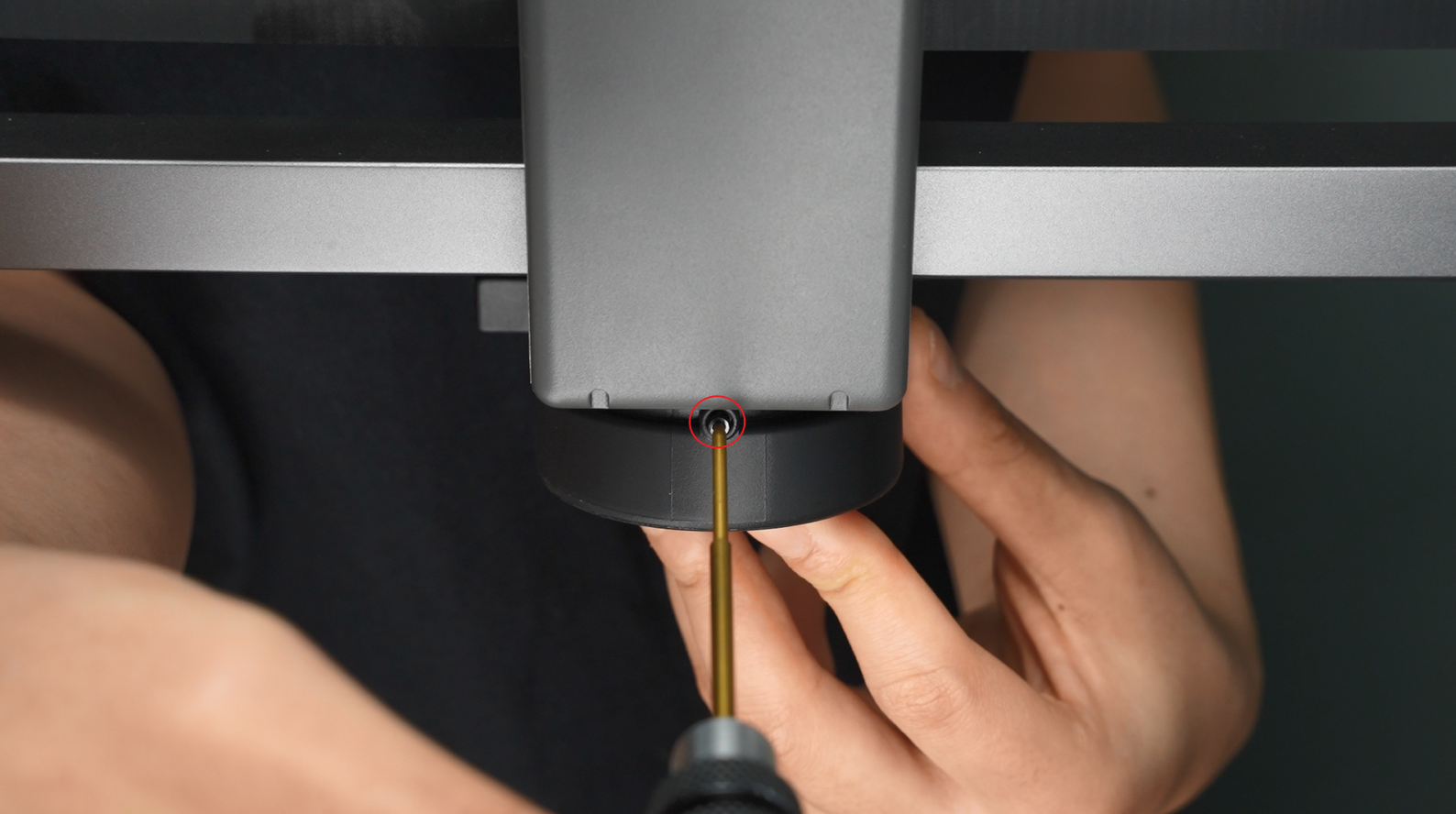

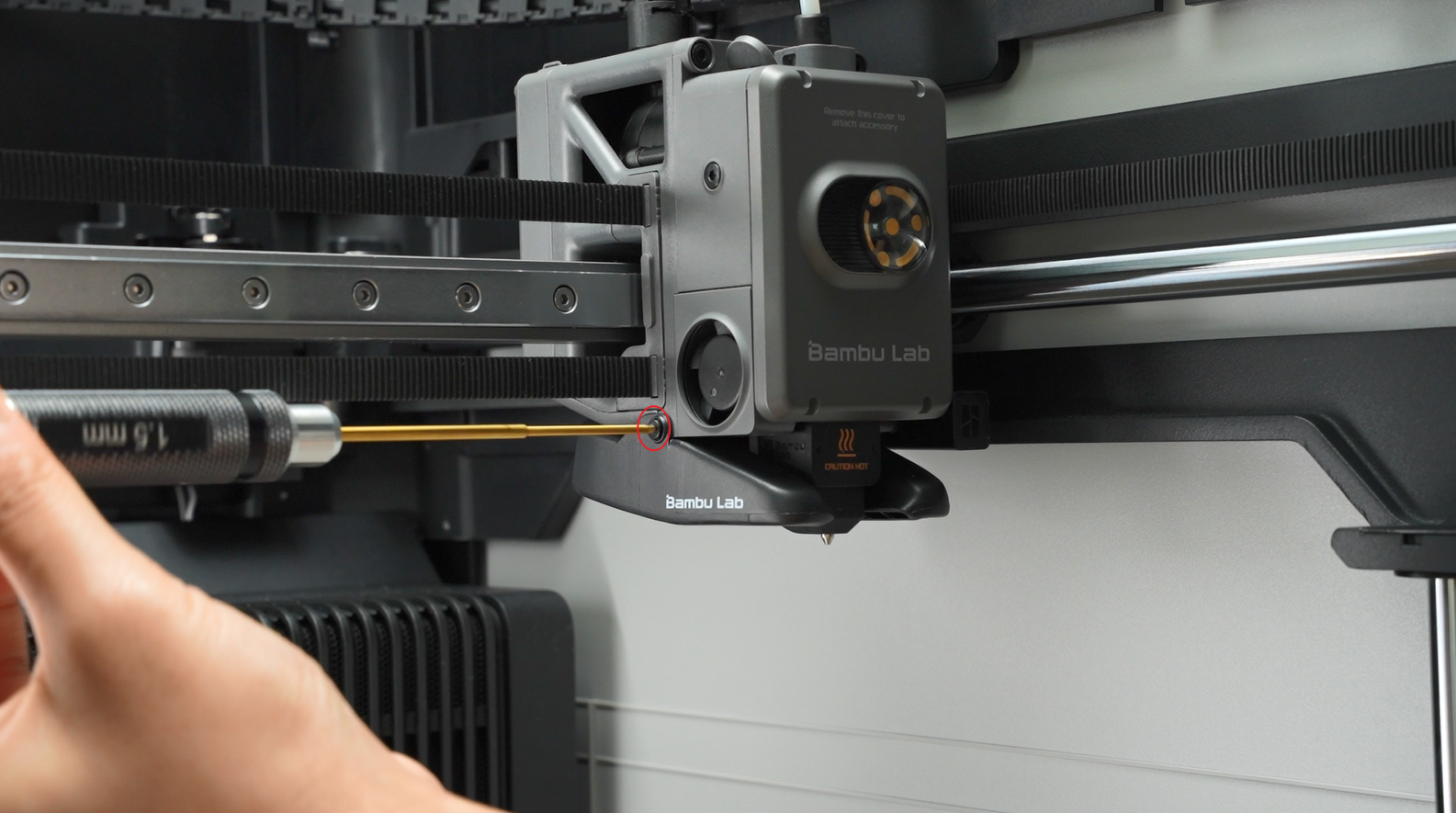

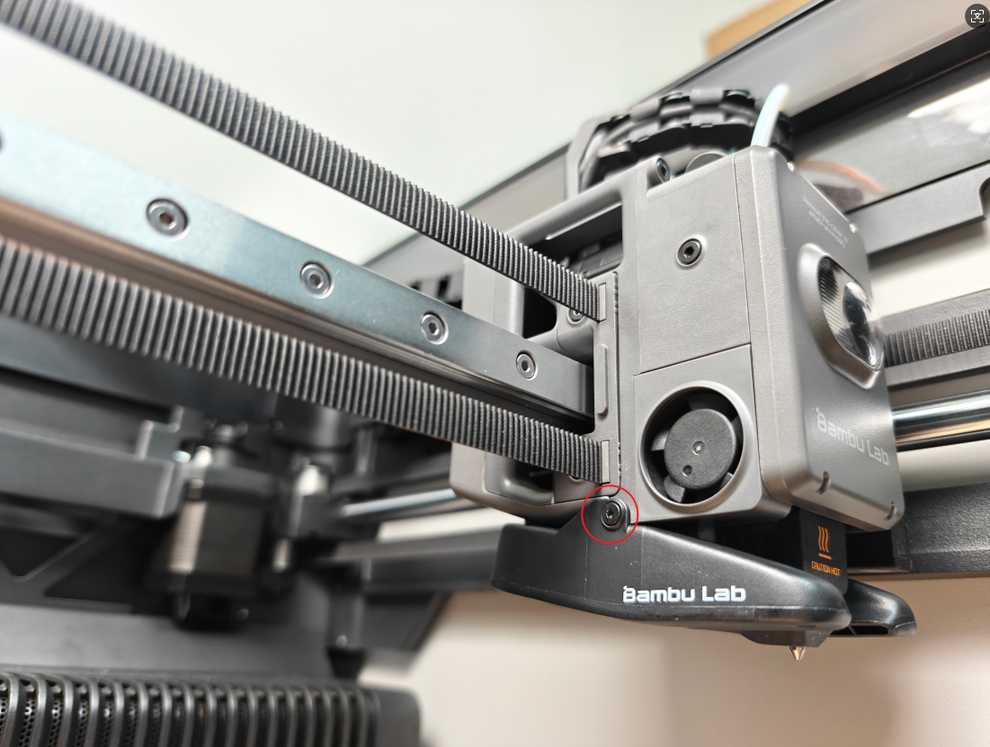

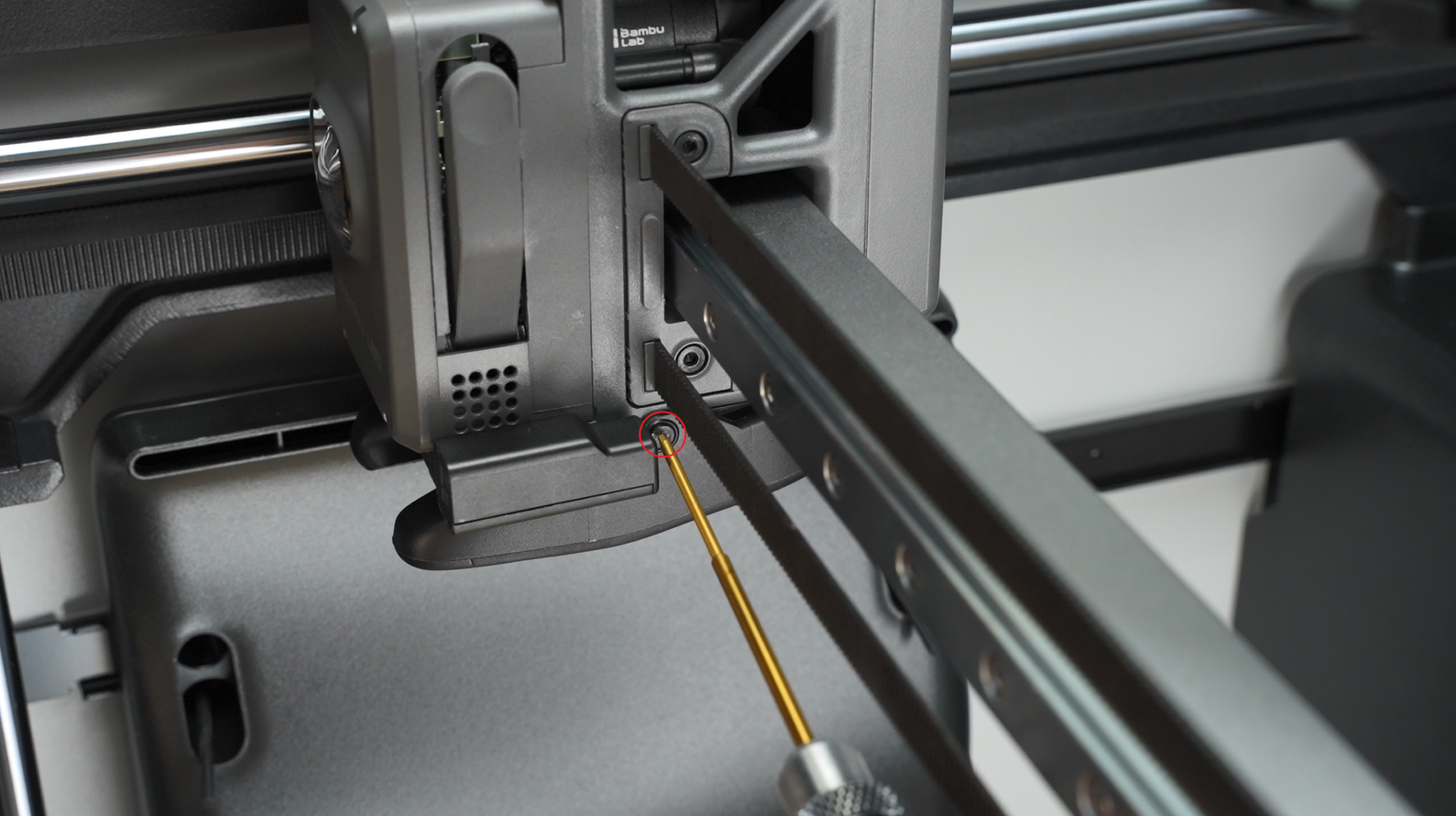

Retirar los 3 tornillos del ventilador de capa, de los cuales 1 tornillo en la parte trasera está bloqueado con la carcasa trasera del cabezal.

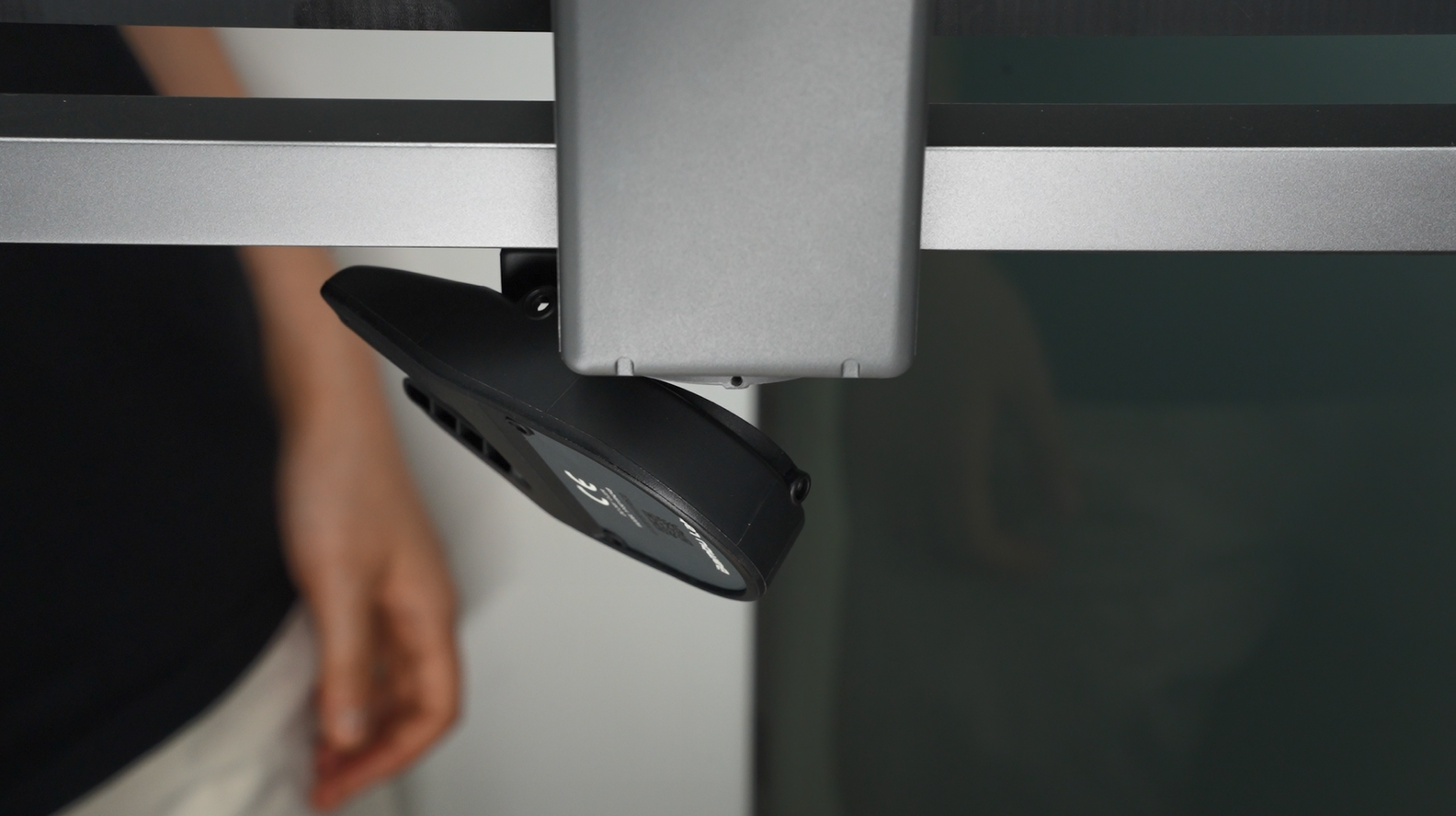

Después de aflojar los tornillos, no tirar del ventilador, dejar que cuelgue naturalmente para evitar dañar el conector.
Paso 2: Aflojar la carcasa trasera del cabezal

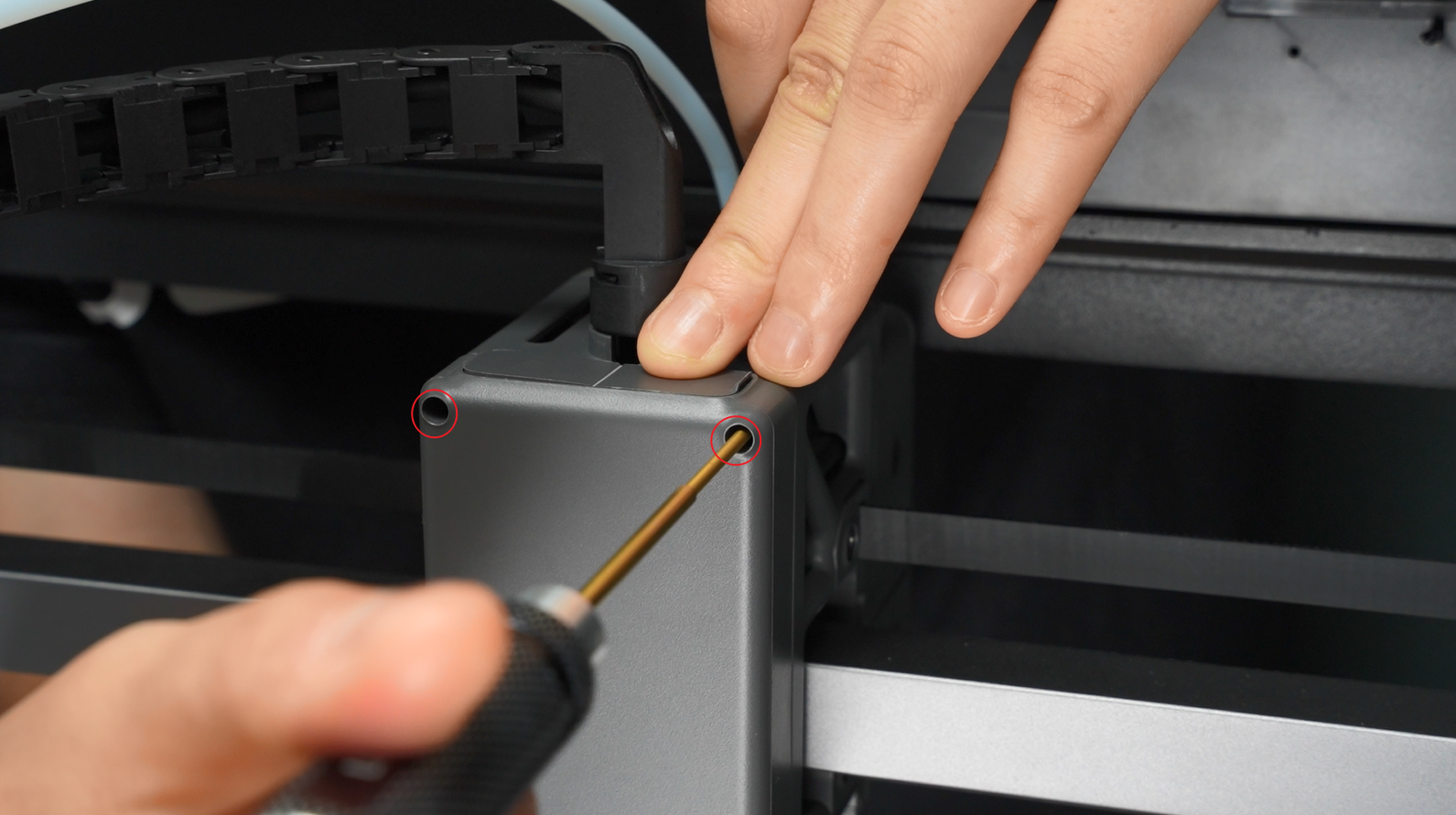

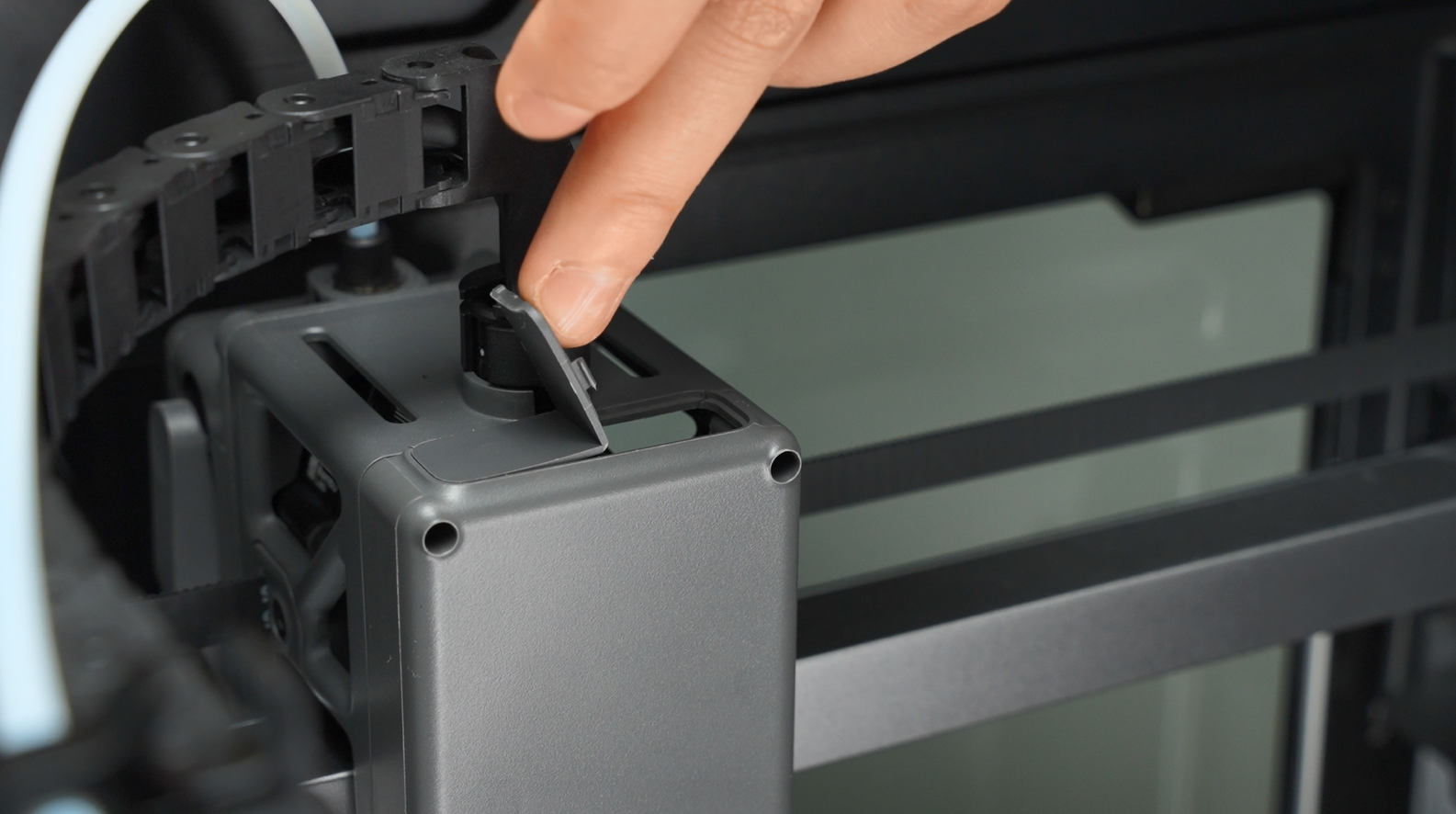

Retirar los 2 tornillos de la carcasa trasera del cabezal y abrir la cubierta de interfaz;

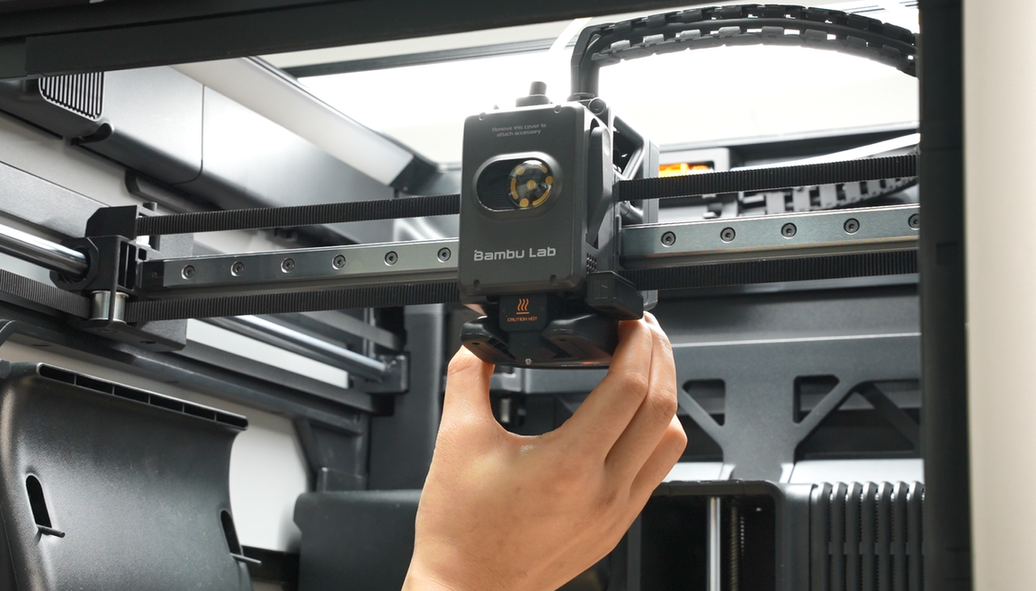

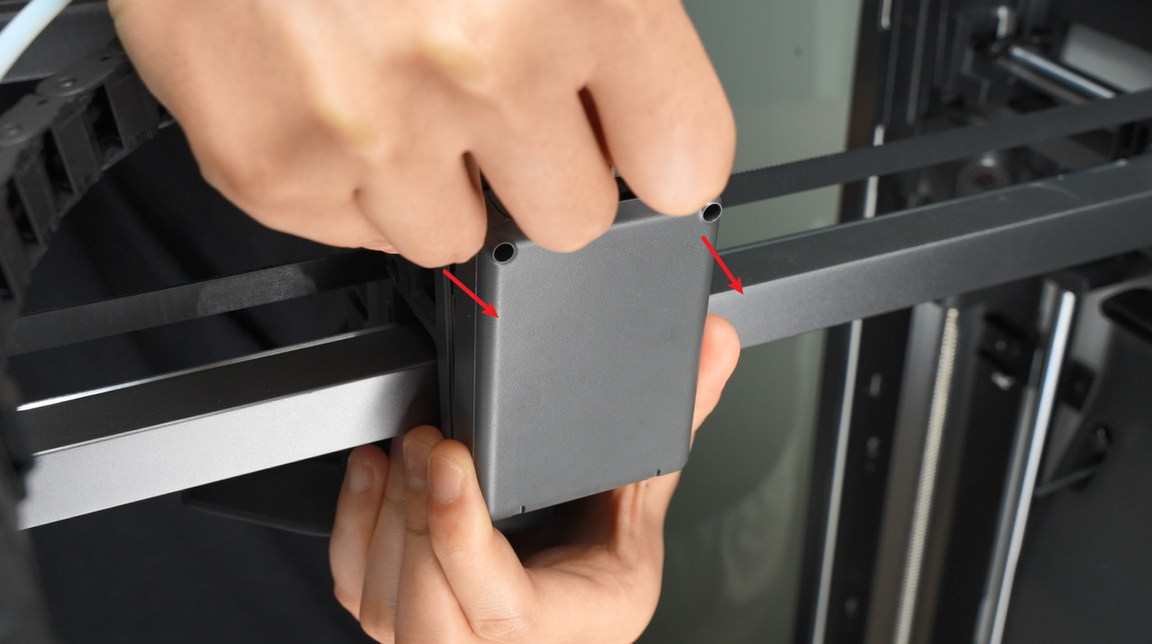

Después de abrir la cubierta de interfaz, usar los dedos para empujar suavemente el cabezal hacia atrás desde la pared interna.
Paso 3: Retirar el ventilador de capa

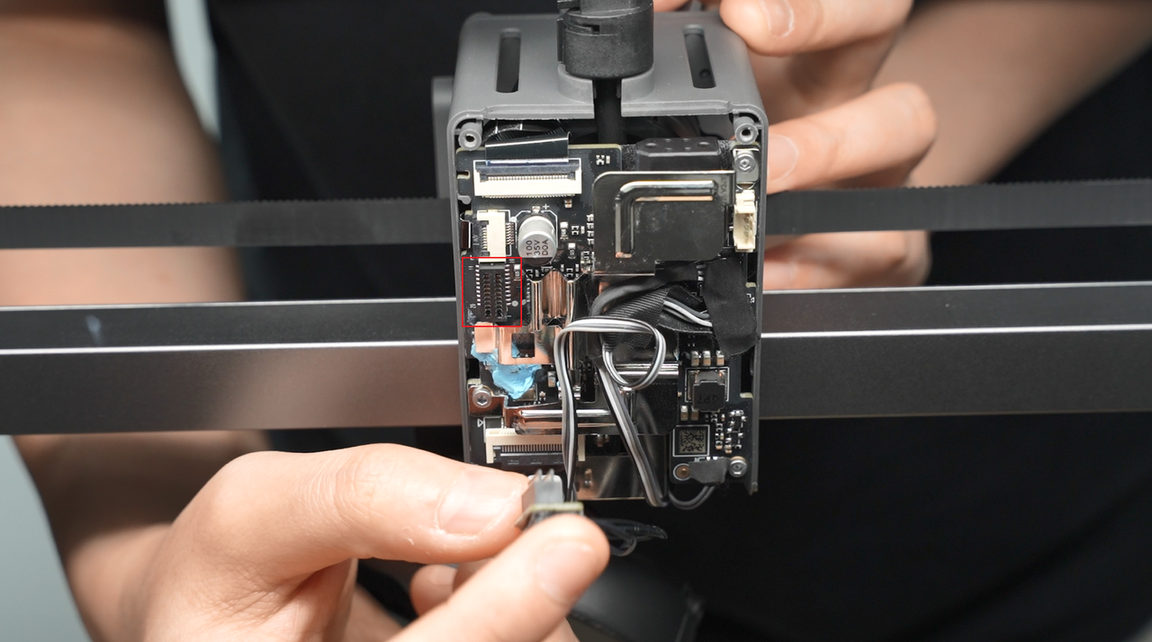

Desconectar el conector del conjunto de calentamiento del hotend;

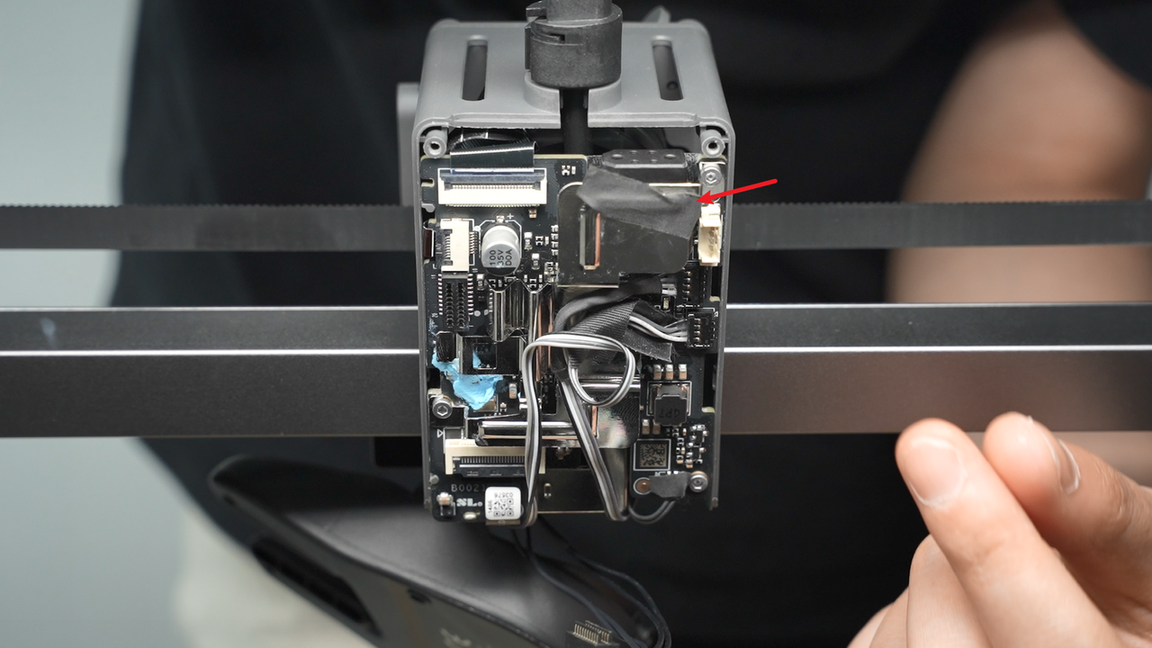

Retirar la cinta adhesiva de acetato del conector del ventilador de capa;
Guarde la cinta, deberá volver a adherirla durante la instalación.

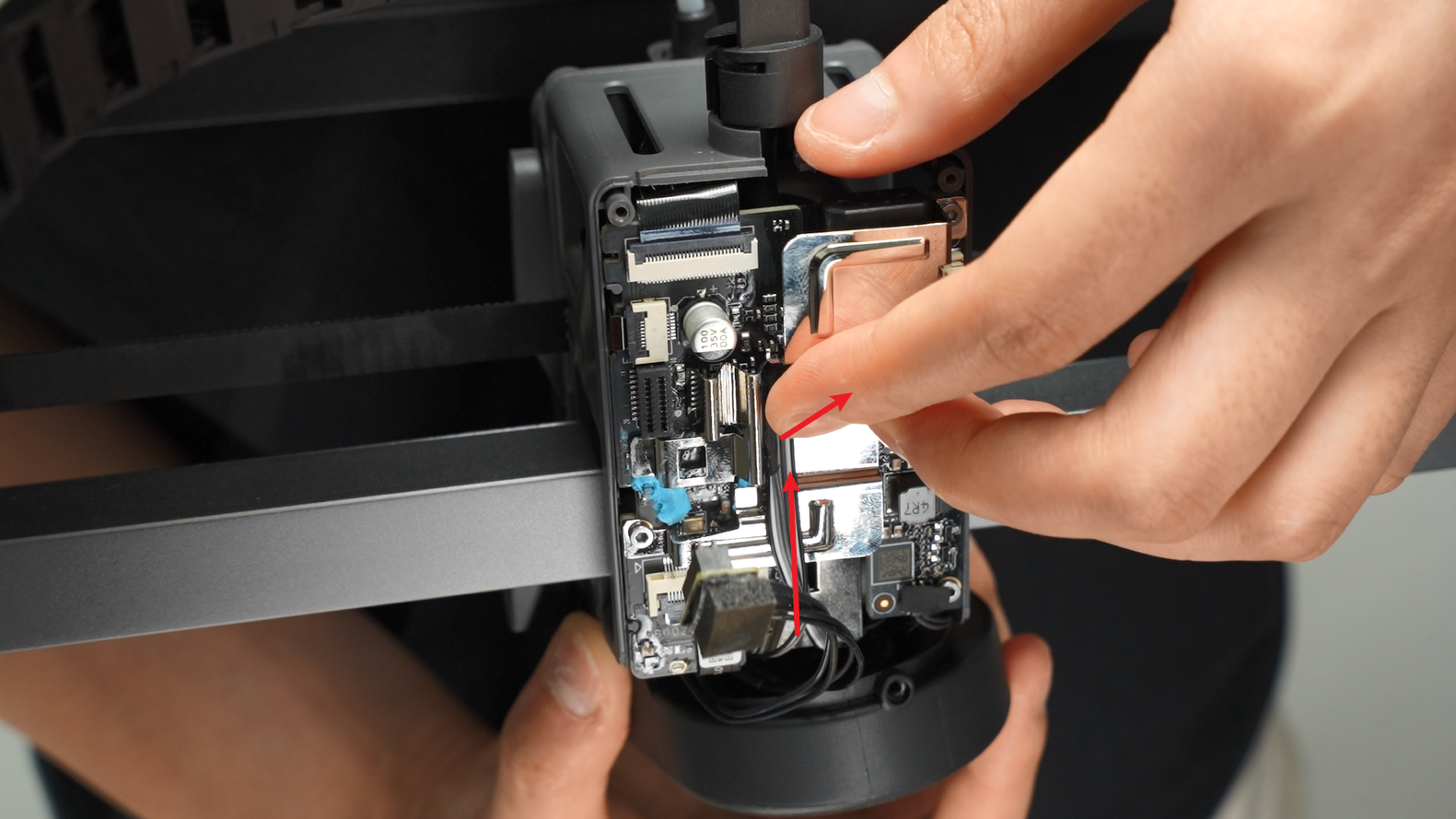

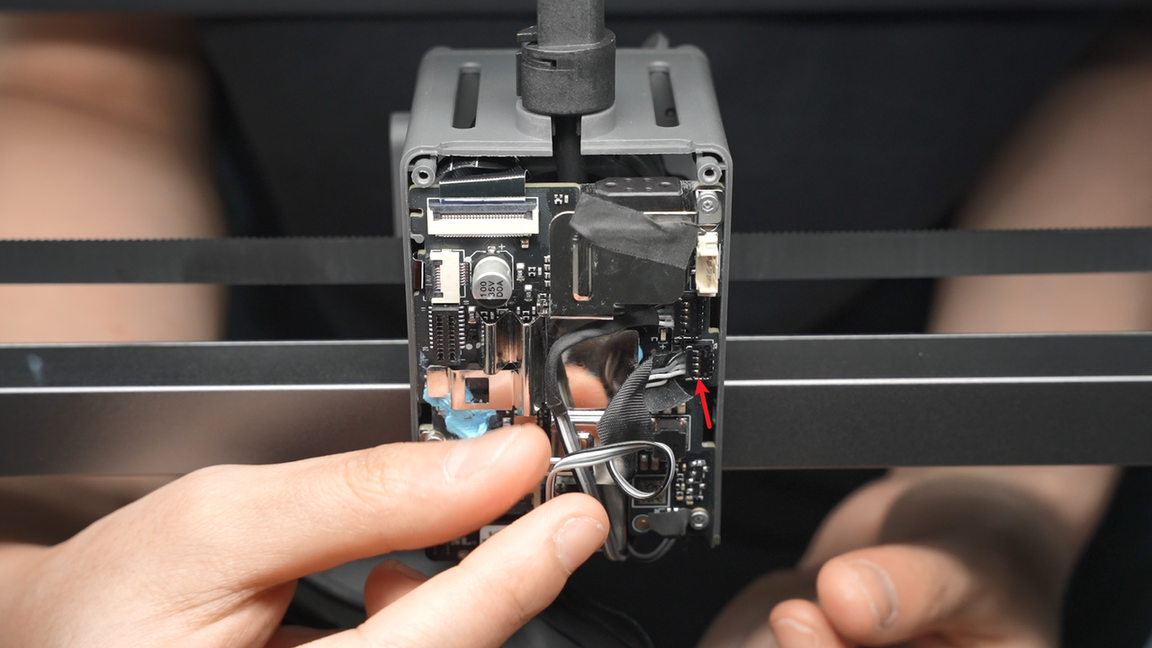

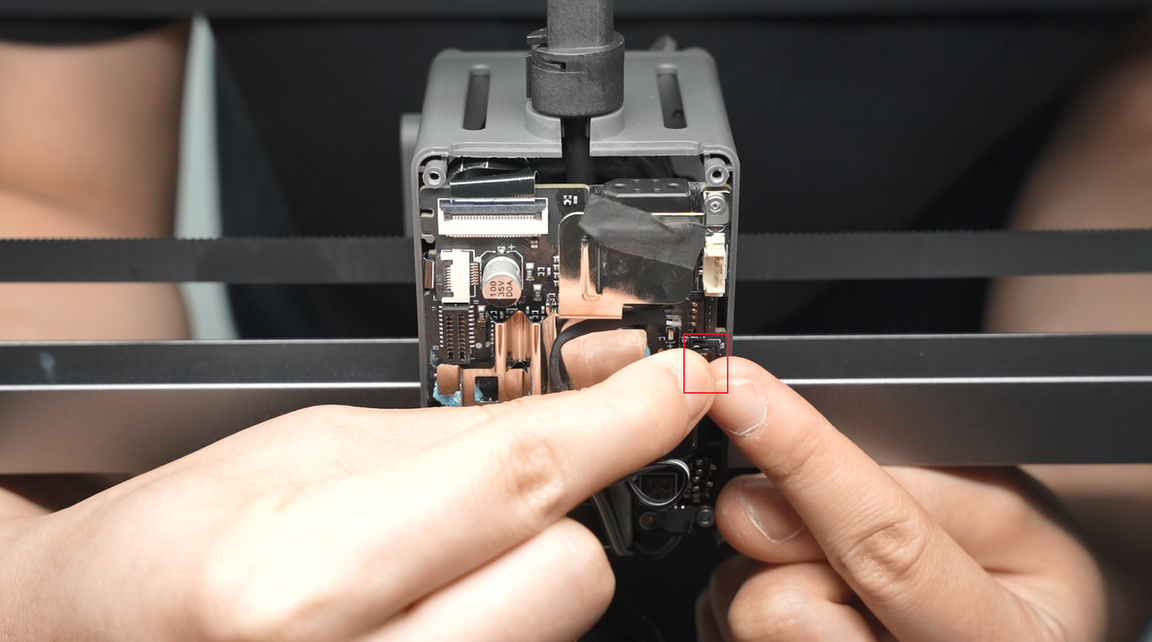

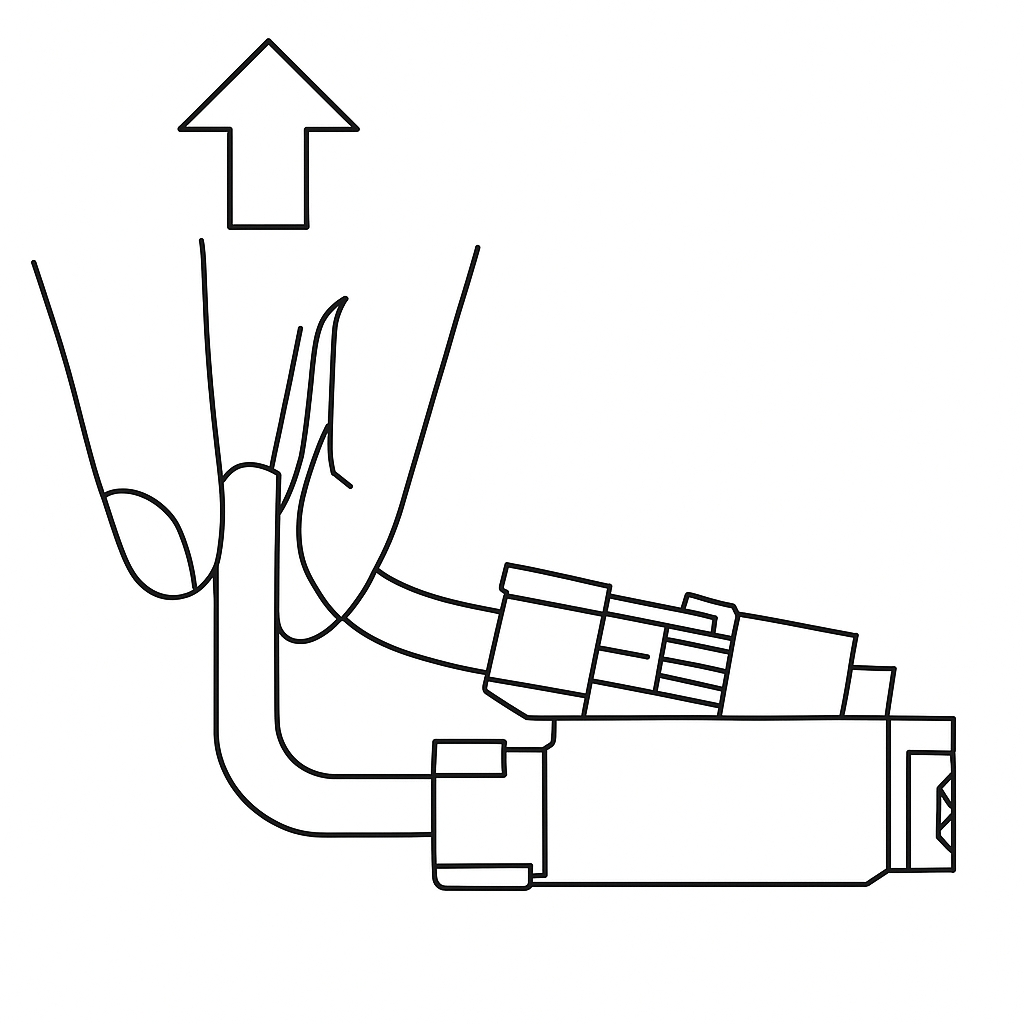

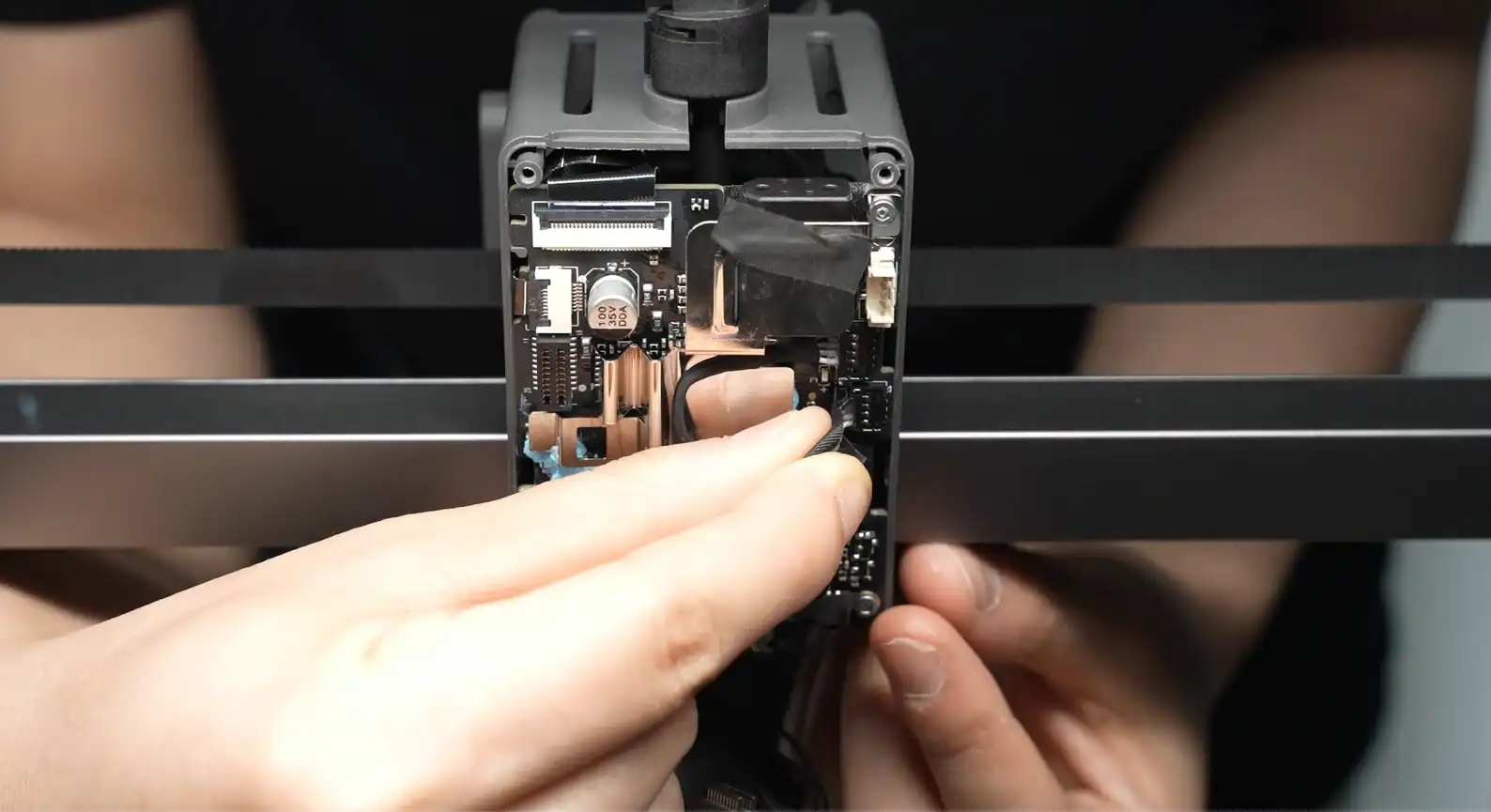

Apretar la base del conector y aplicar fuerza en dirección perpendicular a la placa PBC para desconectar el conector del ventilador de capa.

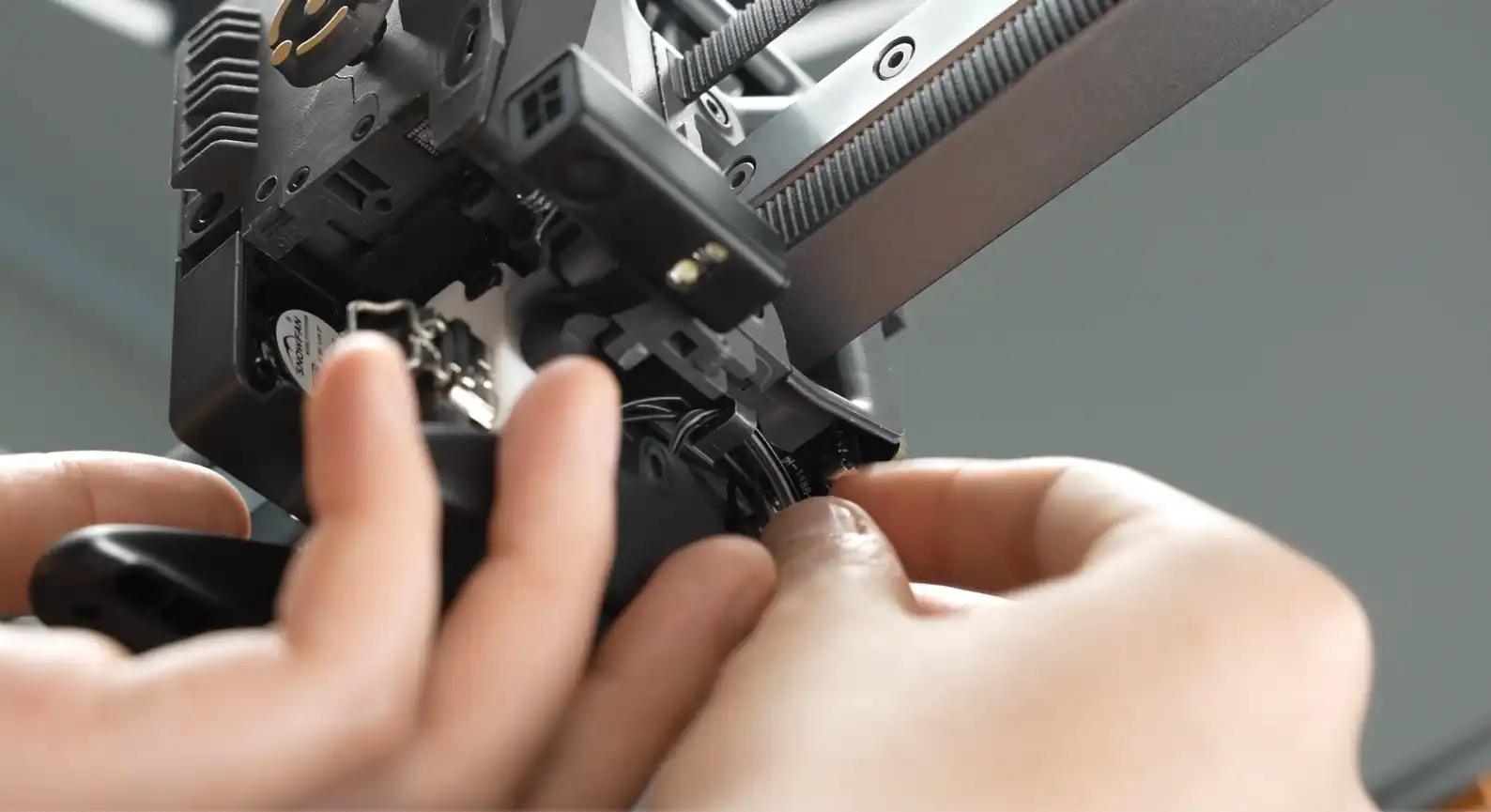

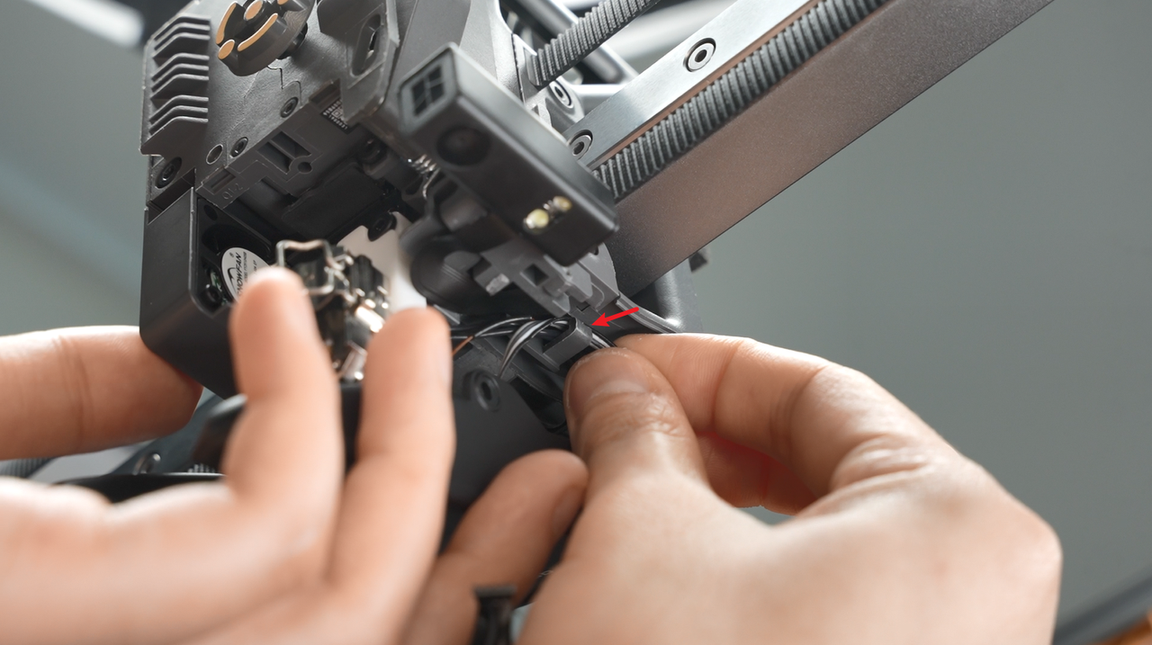

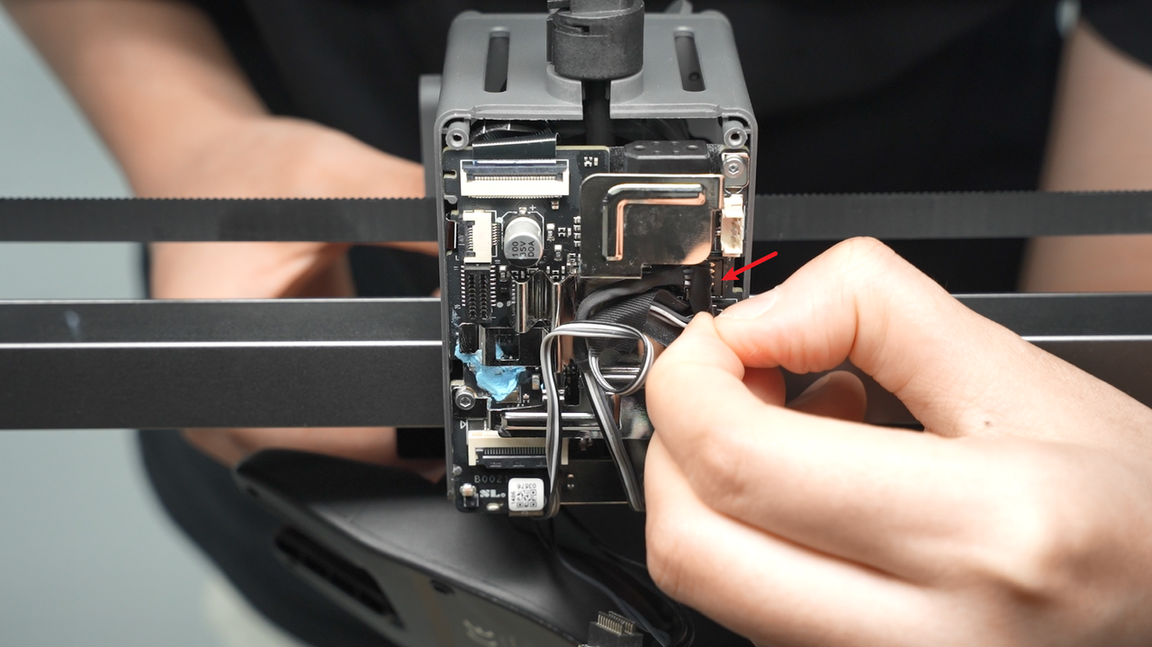

Desenroscar los cables de los clips de cable y retirar el ventilador de capa.
Instalar el ventilador de capa
Paso 1: Conectar el conector del ventilador de capa y el conjunto de calentamiento del hotend
Insertar el cable del ventilador de capa en el clip de cable;

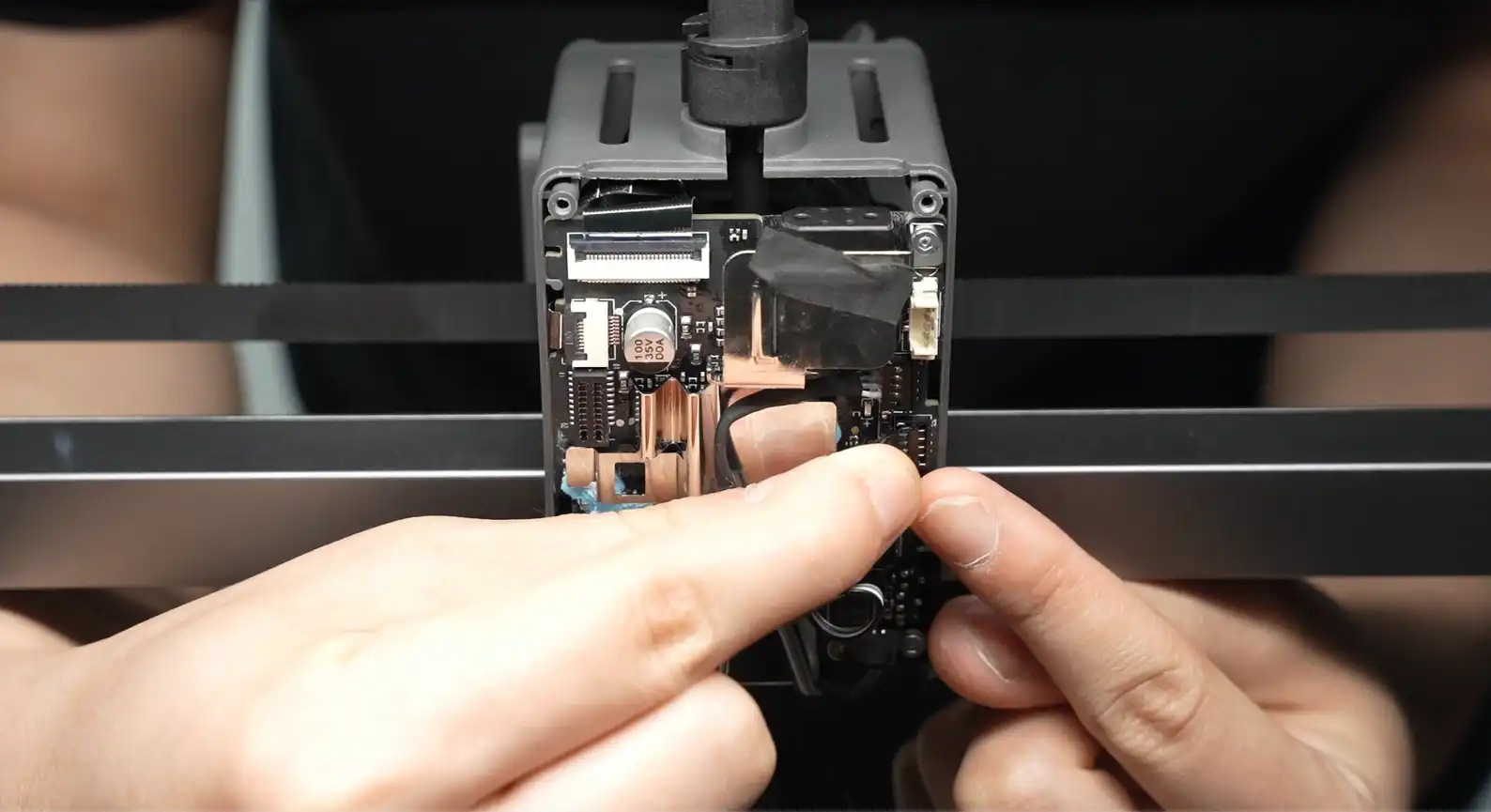

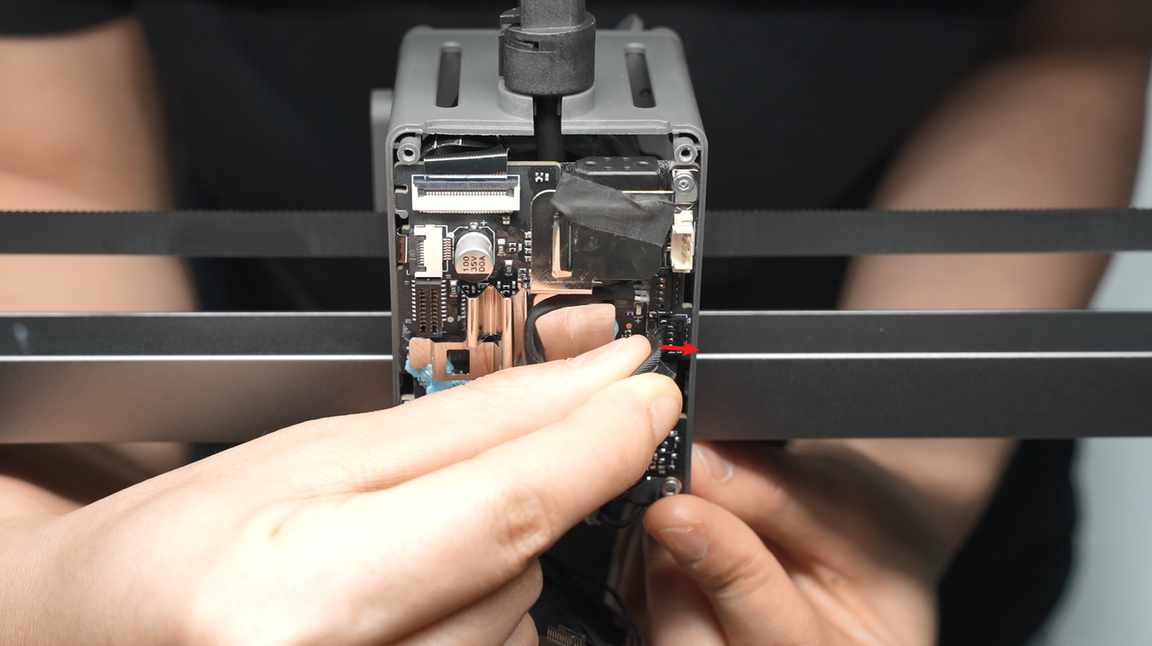

Colocar el conector con la parte frontal hacia el socket en la placa TH, alinearlo, presionar el conector y conectar el cable del ventilador;

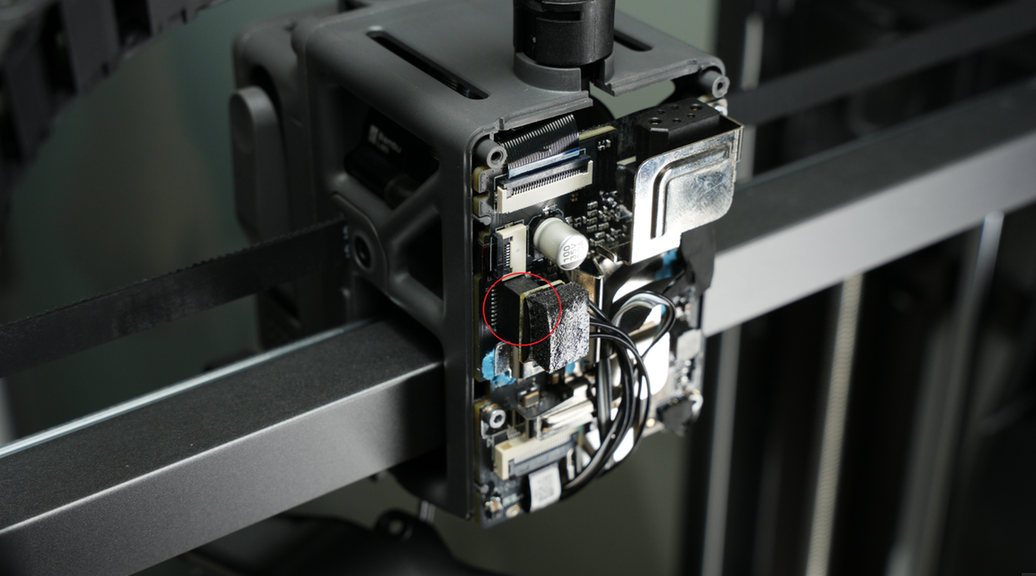

Volver a adherir la cinta de acetato;

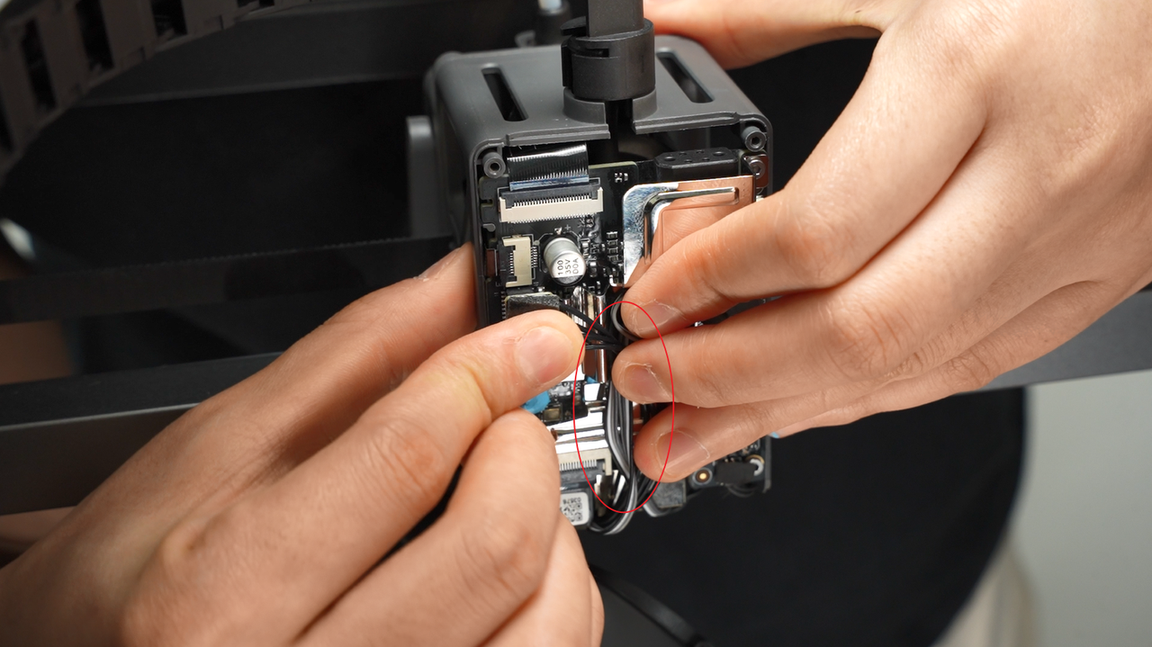

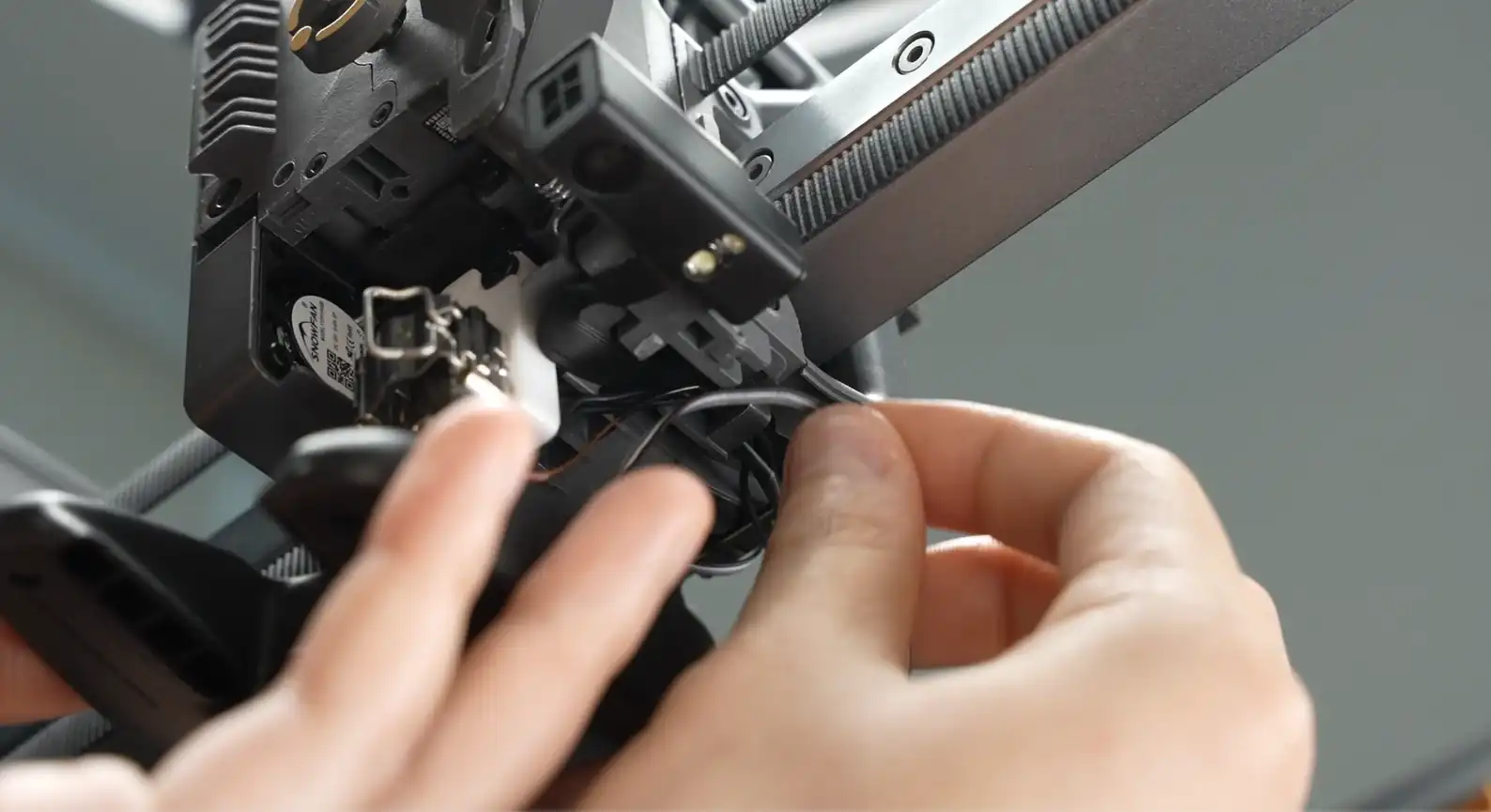

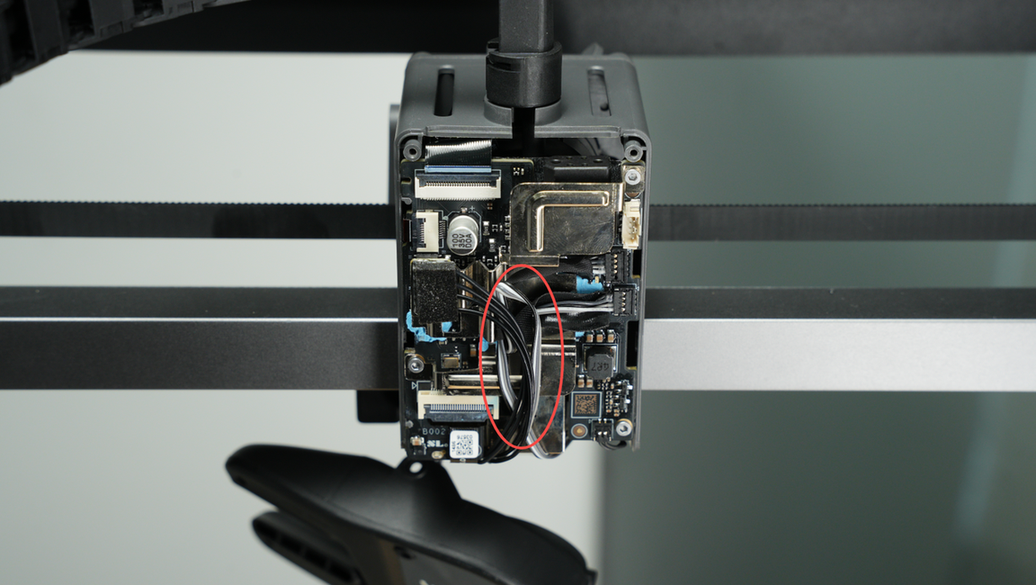

Prealinear los agujeros de tornillo del ventilador, organizar el cable del ventilador en la placa TH y tirar hacia arriba, doblar el cable para evitar que quede aplastado por la carcasa del ventilador o la carcasa trasera del cabezal, lo que causaría un funcionamiento anómalo.
Después de organizar los cables, insertar el conector del conjunto de calentamiento del hotend y usar el conector y cable del conjunto de calentamiento para presionar el cable del ventilador de capa.
Al insertar el conjunto de calentamiento del hotend, asegúrese de alinear los agujeros y no colocarlos incorrectamente.
Paso 2: Instalar la carcasa trasera del cabezal

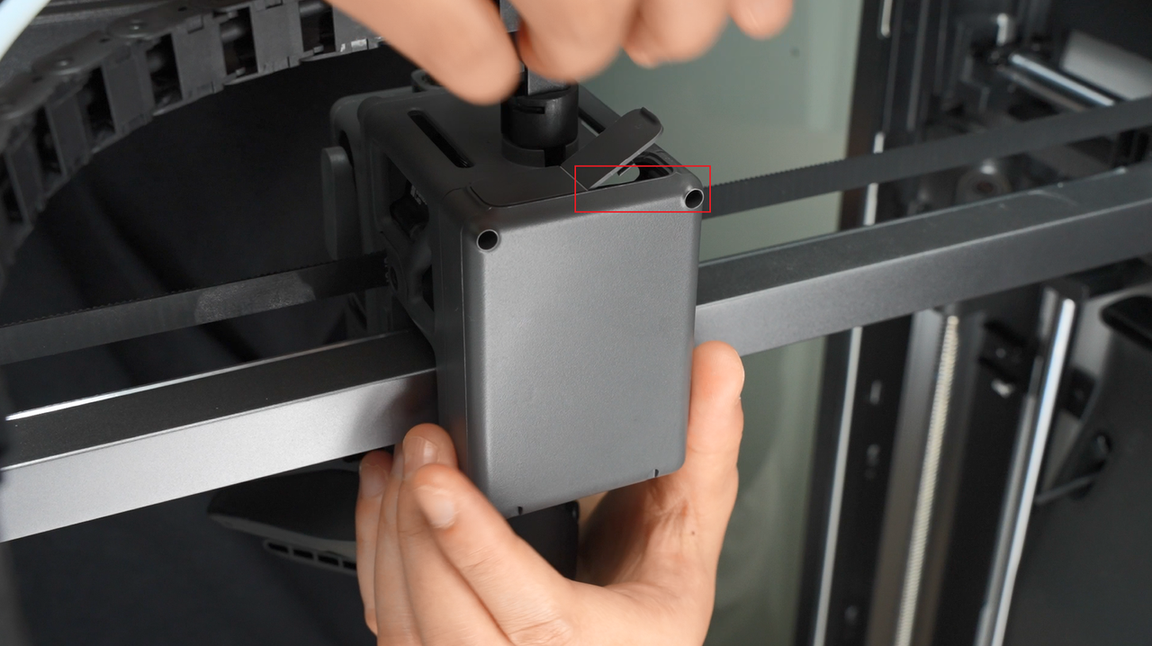

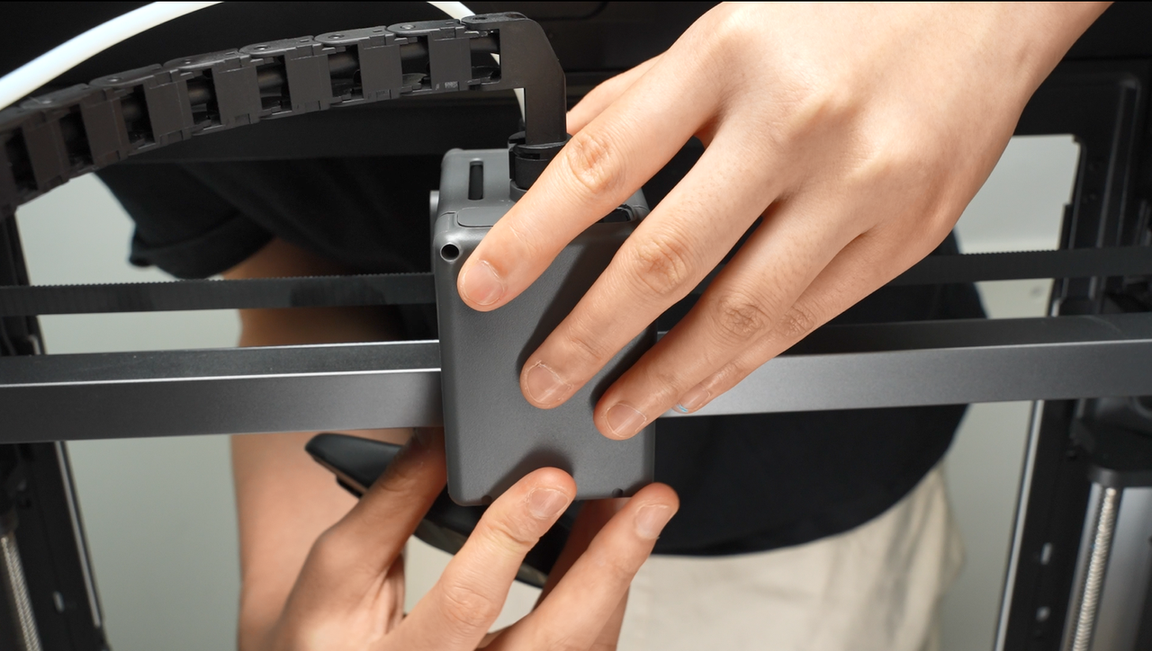

Instalar la carcasa trasera del cabezal;

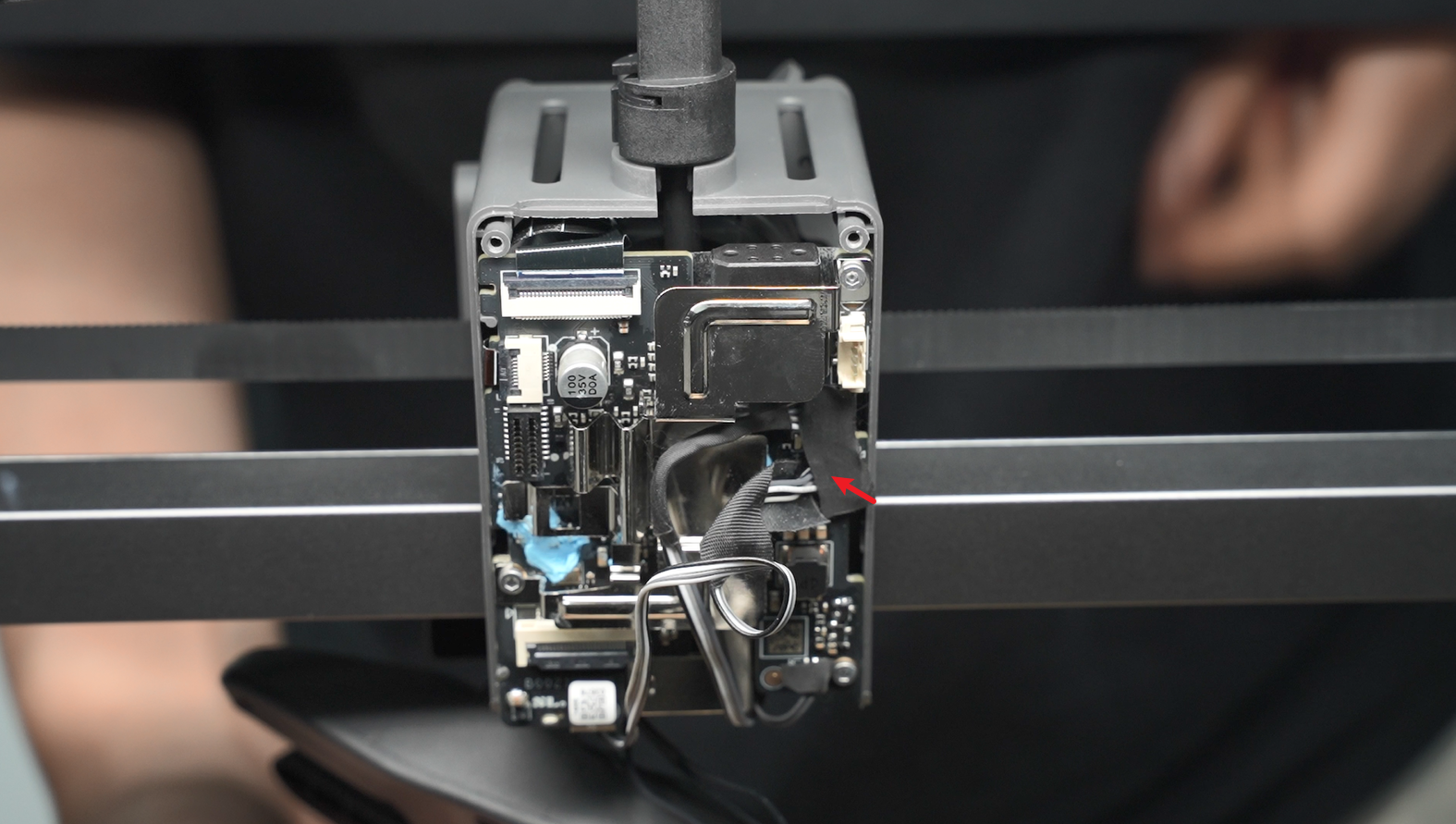

Después de la instalación, asegúrese de que el cable del ventilador de capa esté en la ranura dedicada para evitar que quede comprimido por el marco de la carcasa trasera.
Apretar los 2 tornillos de fijación de la cubierta trasera.
Paso 3: Instalar el ventilador de capa

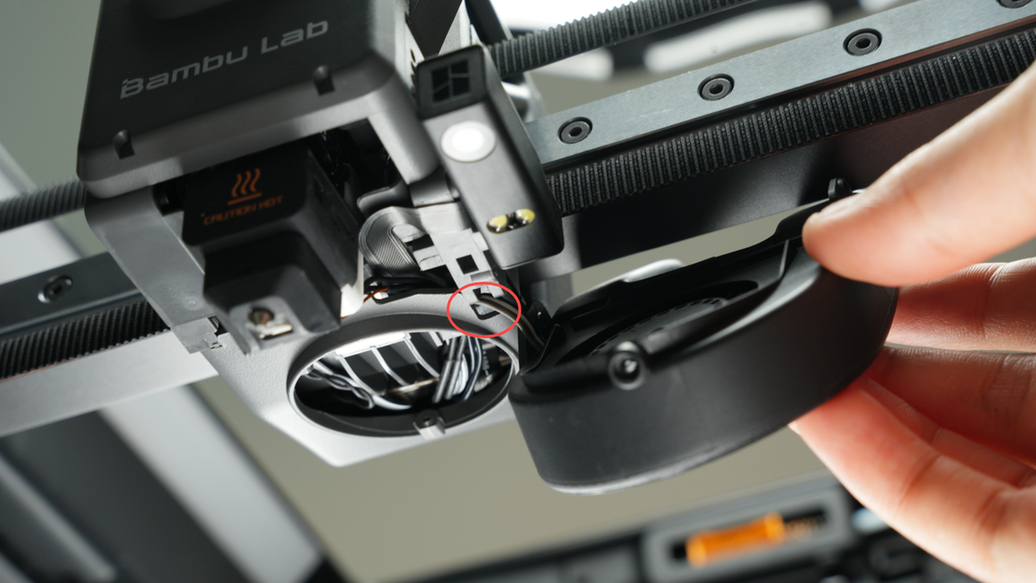

Alinear los agujeros de tornillo e instalar el ventilador de capa; al insertar el ventilador, tener cuidado de no presionar el cable del ventilador.
Si el cable es demasiado largo, regrese al paso 1 de la guía de instalación y doble el cable excedente primero.

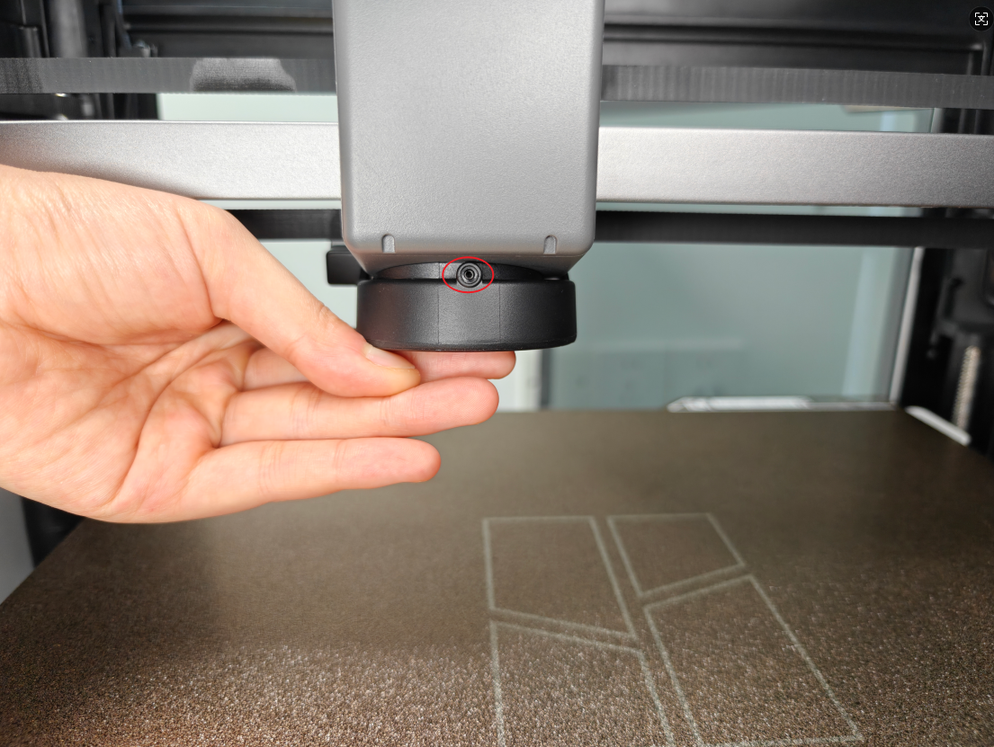

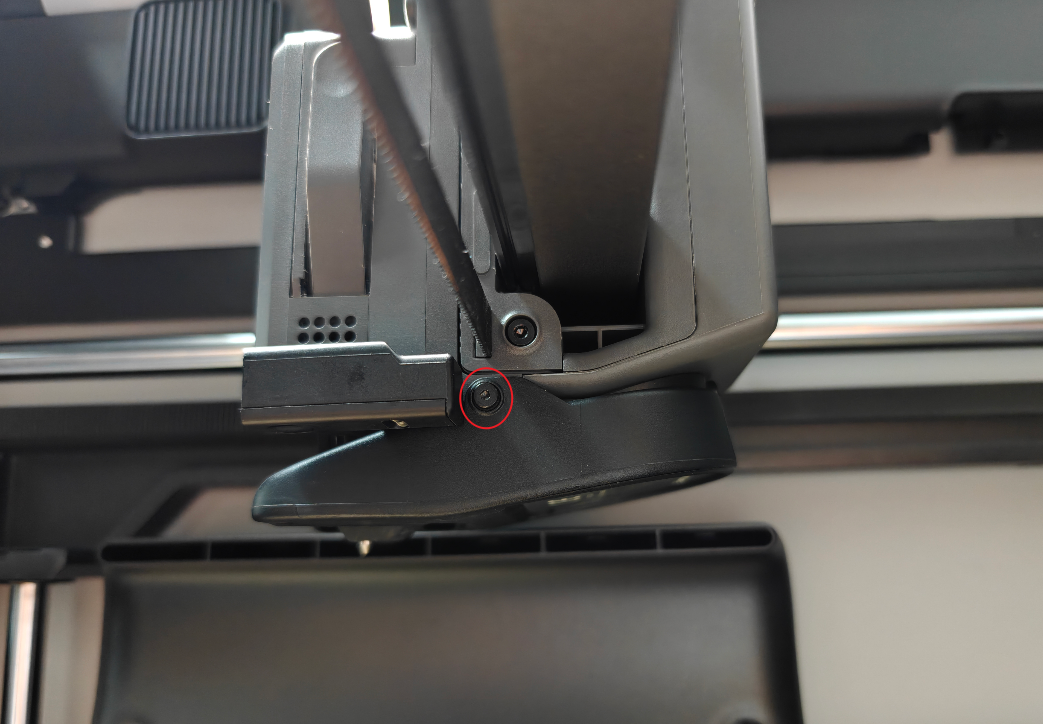

Apretar los tres tornillos para asegurar el ventilador de refrigeración.
Verificar la funcionalidad

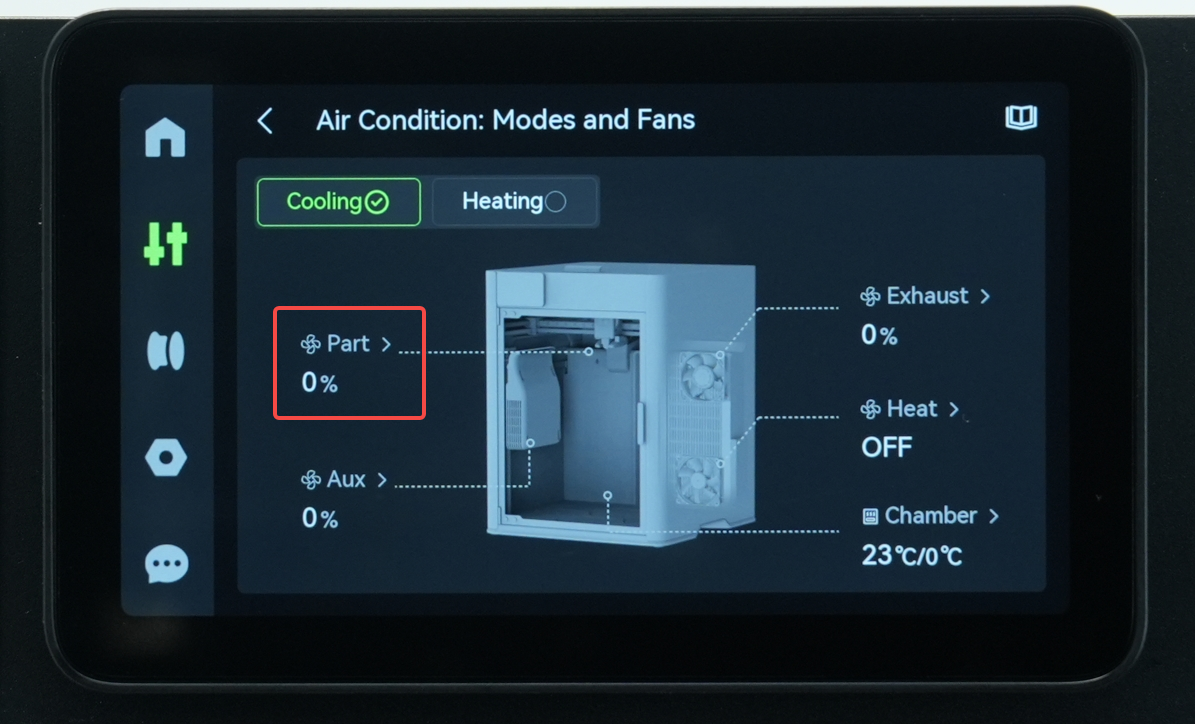

Para asegurarse de que todo funcione correctamente, encender la impresora y luego activar el ventilador de capa; si el nuevo ventilador comienza a girar, la instalación está completa.
Calibración posterior a la operación
Se recomienda calibrar la impresora después de completar el reemplazo.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
