Ocasionalmente, debido a diversos motivos como obstrucciones severas, desgaste por materiales abrasivos o la necesidad de una boquilla de tamaño diferente, es posible que deba reemplazar su hotend. A diferencia de otras impresoras 3D, los hotends de Bambu Lab pueden instalarse con frío, lo que elimina los problemas asociados con la filtración de filamento entre la boquilla y la interfaz del heatbreak. Esto es posible porque los hotends de Bambu Lab están diseñados como una unidad única, incorporando el disipador térmico, el cuello, el bloque calentador y la boquilla.

📌 Nota: Si ha reemplazado la boquilla con una de especificación diferente, asegúrese de actualizar manualmente la información de la boquilla en la pantalla antes de imprimir.

Ofrecemos dos opciones para comprar nuestros hotends: Hotend con boquilla y Hotend completo ensamblado. Si necesita cambiar la boquilla, puede reemplazar el Hotend con boquilla o el hotend completo ensamblado por completo.

Hotend con boquilla

Es compatible con las impresoras 3D de las series X1 y P1. Ofrecemos dos opciones para el tipo de hotend: acero endurecido y acero inoxidable. Además, proporcionamos una variedad de tamaños de boquilla, como 0,2 mm, 0,4 mm, 0,6 mm y 0,8 mm. (Si desea conocer más sobre la compatibilidad de diferentes boquillas y filamentos, consulte la Guía de filamentos)

Puede adquirirlo en nuestra tienda aquí: Hotend con boquilla.

Hotend completo ensamblado

Incluye Hotend con boquilla, ventilador del hotend, calentador cerámico, termistor (NTC), calceta de silicona para hotend y clip de retención, con todos los componentes preensamblados para una instalación sencilla y uso inmediato en impresoras 3D de la serie X1. Tenga en cuenta la compatibilidad del Hotend completo ensamblado antes de comprar, ya que existen versiones separadas para las series X1 y P1.

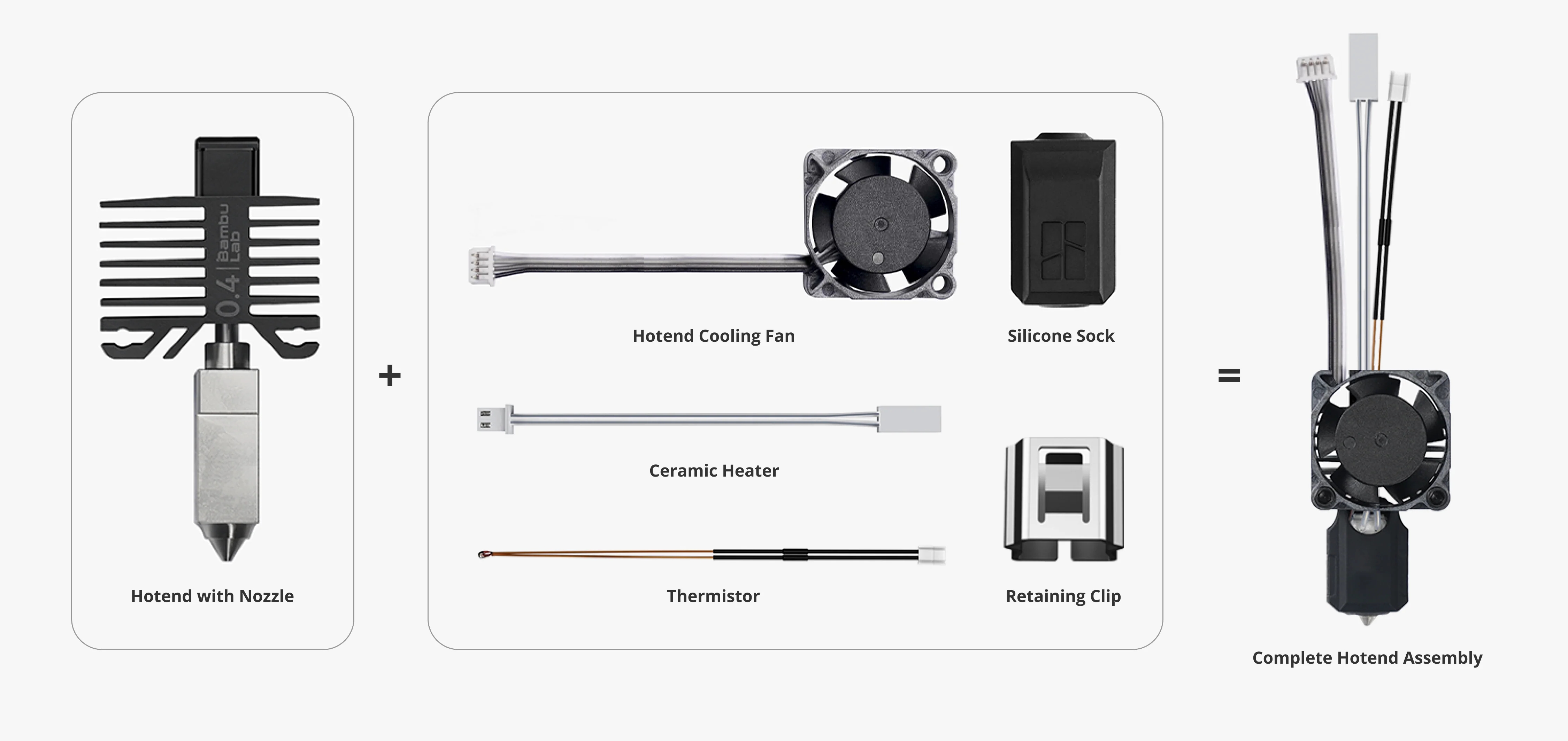

Hotend completo ensamblado - Serie X1

(Nota: Es compatible solo con X1 y X1C, no con X1E.)

Puede adquirirlo en nuestra tienda aquí: Hotend completo ensamblado - Serie X1.

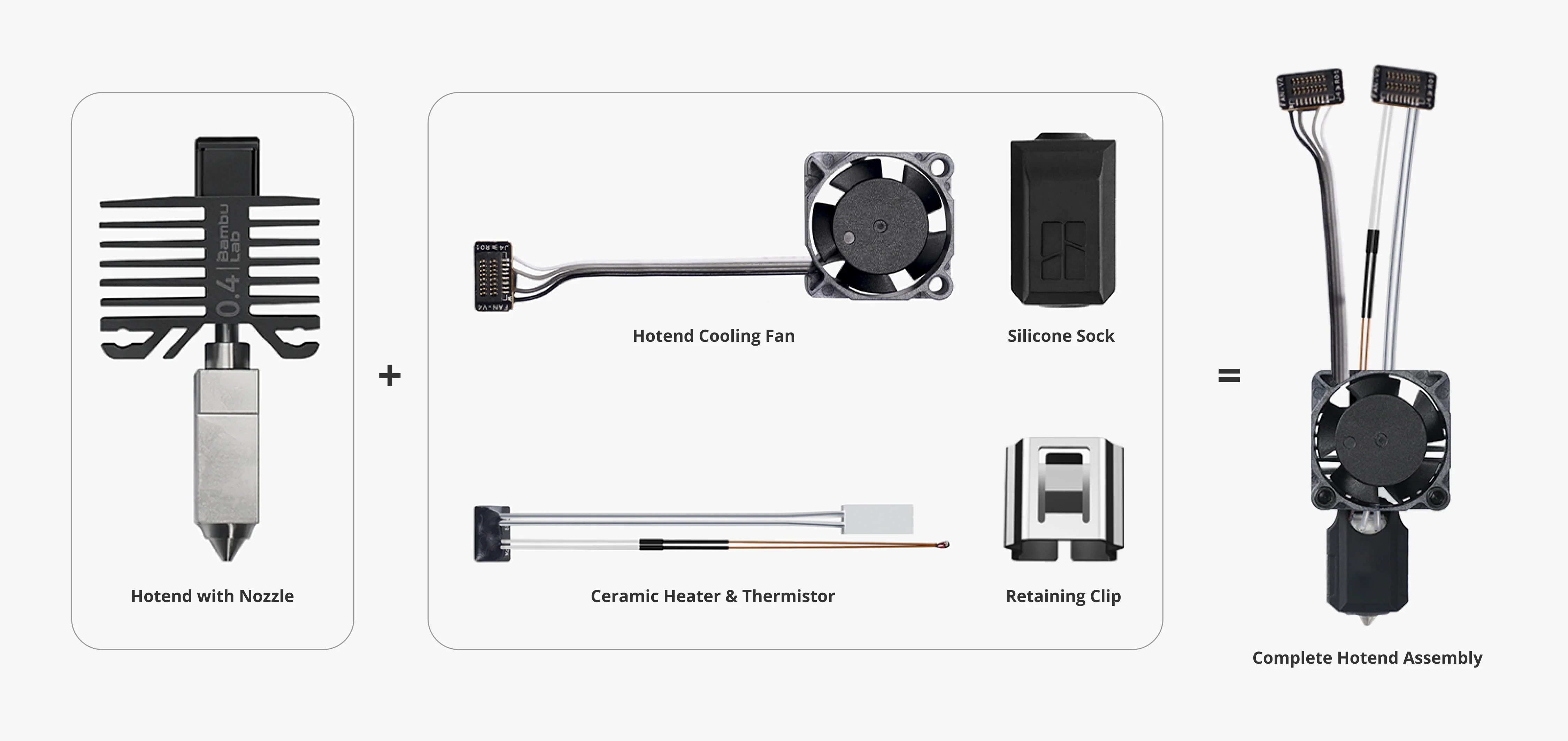

Hotend completo ensamblado - Serie P1

Puede adquirirlo en nuestra tienda aquí: Hotend completo ensamblado - Serie P1.

Advertencia de seguridad

¡IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que conlleva daños eléctricos adicionales y riesgos de seguridad.

Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o eléctricos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar más daños.

Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en la electrónica de la impresora. Al hacerlo, evitará daños potenciales en los componentes electrónicos de la impresora y garantizará que el trabajo de mantenimiento se realice de manera segura y efectiva.

Si tiene dudas o preguntas sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesite.

Nota sobre ajustes de software en Bambu Studio

En la última versión de Bambu Studio (Bambu_Studio_win_public-v02.01.01.52-20250616155614), la opción para modificar la información de la boquilla en la sección "Partes de la impresora" está deshabilitada (como se muestra en la captura de pantalla a continuación) y solo sirve para visualización.

Algunos usuarios pueden considerar erróneamente esto como un problema de software o hardware debido a los cambios desde versiones anteriores. Sin embargo, este ajuste tiene como objetivo mejorar la consistencia operativa y la seguridad del usuario. Los cambios de boquilla deben realizarse directamente en la impresora. Permitir modificaciones a través de la interfaz de software podría inducir a usuarios nuevos a pensar que no es necesario reemplazar físicamente la boquilla antes de imprimir.

Diagrama de cableado del cabezal

El diagrama a continuación muestra el cableado correcto para el cabezal, para su referencia.

Serie P1

1. Cable de cinta FPC
2. Cable de cinta del interruptor Hall
3. Cable de cinta del ventilador del hotend
4. Cable del calentador del hotend

Serie X1

1. Cable del calentador del hotend
2. Cable de cinta del ventilador del hotend
3. Cable del termistor del hotend

Video 1 - Reemplazando el hotend completo ensamblado

Video 2 - Reemplazando el hotend con boquilla/calentador cerámico/termistor/ventilador del hotend

Si el calentador cerámico y el termistor no se pueden retirar fácilmente porque la pasta térmica está dura, no tire con fuerza para evitar dañarlos. Primero, aplique alcohol en la pasta térmica y déjela reposar unos 5 minutos. Cuando la pasta térmica esté blanda, retire cuidadosamente el calentador cerámico y el termistor.

Herramientas y piezas requeridas

• Llave Allen H2.0 y hisopo
• Pinzas de punta fina
• Hotend de Bambu Lab o hotend completo ensamblado

Nota: Si está reemplazando solo el hotend en el ensamblado completo de hotend, puede reutilizar el calentador cerámico, el termistor, el clip de retención, la calceta de silicona para hotend y el ventilador del hotend. Sin embargo, si no está reutilizando estos componentes y no está instalando un hotend completo ensamblado, deberá ordenarlos en la Tienda Oficial de Bambu Lab.

Pasta térmica que puede usarse - solo para referencia:

Retirando el hotend completo ensamblado (ver Video 1)

1. Vaya a la configuración de Temperatura/Ejes y asegúrese de que la temperatura del hotend esté configurada en 50°C o inferior. Luego, apague el dispositivo.
2. Abra la cubierta magnética y guárdela aparte.

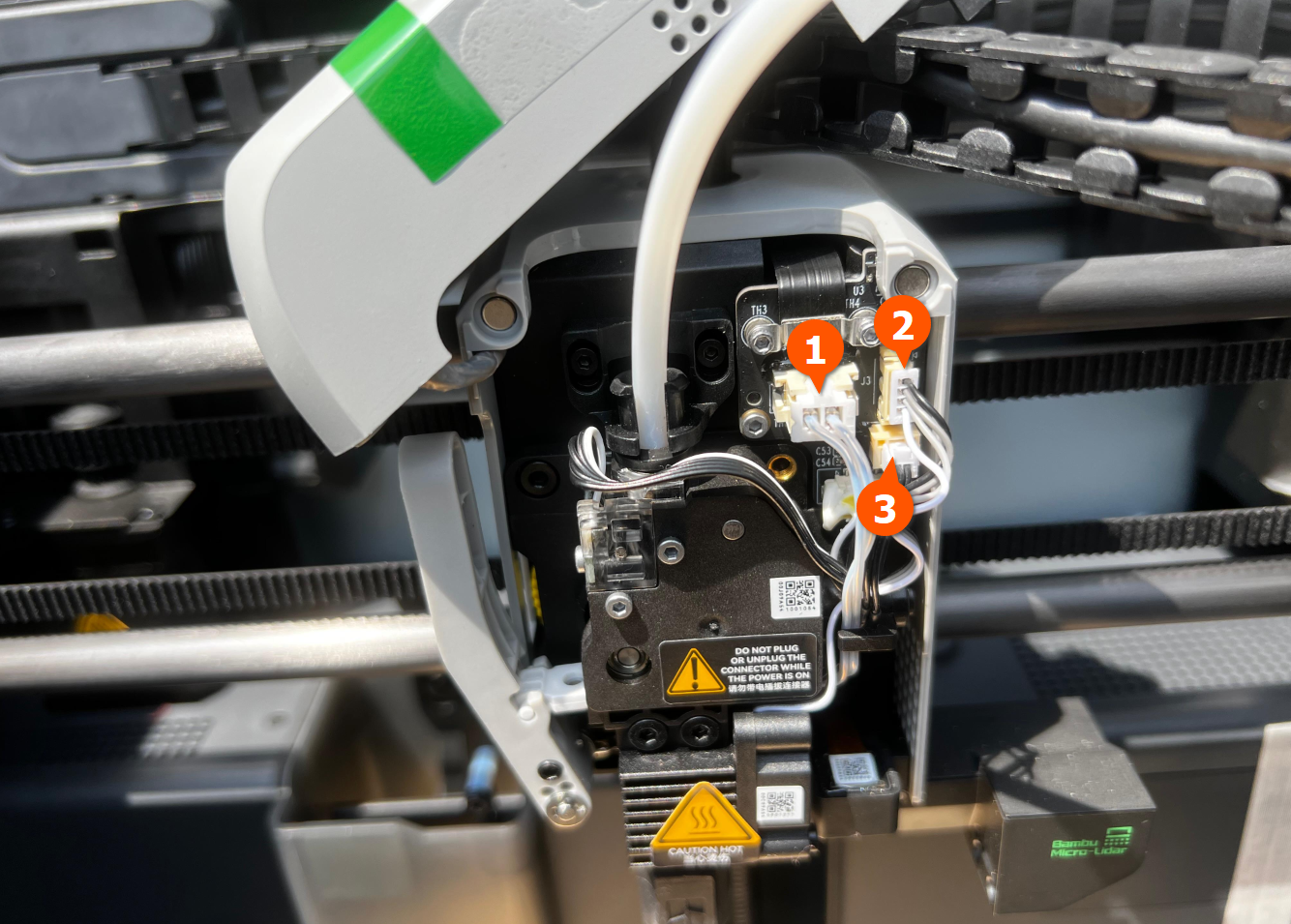

3. Retire con cuidado el conector de 2 pines del calentador cerámico, el conector de 4 pines del ventilador del hotend y el conector muy pequeño de 2 pines del termistor.
4. Utilizando la llave Allen H2, retire los dos tornillos ubicados cerca de la parte superior del disipador térmico del hotend.
5. Mueva con cuidado los cables fuera del clip plástico de cables y retire el hotend completo ensamblado. NOTA: Si está instalando otro hotend completo ensamblado, ahora salte a la sección titulada “Instalando el hotend completo ensamblado” a continuación. De lo contrario, continúe.

Desmontando el hotend completo ensamblado (ver Video 2)

1. Retire los dos tornillos que sujetan el ventilador.
2. Retire la calceta de silicona, asegurándose de que la muesca del cable de silicona coincida con el canal de cable del disipador.
3. Retire con cuidado el clip de retención, que sostiene tanto el calentador cerámico como el termistor.
4. Utilizando pinzas de punta fina, agarre con delicadeza los dos cables del calentador cerámico y desconéctelos.
5. Utilizando pinzas de punta fina, agarre suavemente los dos cables del termistor y retírelos.

Si el calentador cerámico y el termistor no se pueden retirar fácilmente porque la pasta térmica está dura, no tire con fuerza para evitar dañarlos. Primero, aplique alcohol en la pasta térmica y déjela reposar unos 5 minutos. Cuando la pasta térmica esté blanda, retire cuidadosamente el calentador cerámico y el termistor.

El reemplazo del hotend/calentador cerámico/termistor (NTC)/ventilador del hotend también puede referirse a las instrucciones anteriores.

Montando el hotend como hotend completo ensamblado (ver Video 2)

1. Mientras sostiene el hotend nuevo, observe las dos pequeñas pestañas elevadas en un lado del bloque calentador (el mismo lado que el canal de cable del disipador). El calentador cerámico se instalará entre estas dos pestañas, diseñadas para asegurar su posición. Además, observe un pequeño agujero en el lado adyacente del bloque calentador. Este es el lugar donde se instalará el termistor.
2. Abra el paquete de pasta térmica y aplique una generosa cantidad en un extremo de un hisopo.
3. Aplique generosamente la pasta térmica en ambos lados del calentador cerámico y alrededor del pequeño agujero del termistor.
4. Inserte el termistor en el agujero, asegurándose de que los cables se guíen a través del canal de cable del disipador.
5. Coloque cuidadosamente el calentador cerámico, asegurándose de que los cables estén orientados lejos del bloque calentador y se ruten a través del canal de cable del disipador (consulte Video 2).
6. Deslice lentamente el clip de retención hacia arriba, teniendo en cuenta que el lado del clip que cubre el termistor tiene un saliente.
7. Coloque la calceta de silicona con la muesca del cable de silicona en el mismo lado que el canal de cable del disipador (consulte Video 2).
8. Ajuste el ventilador del hotend utilizando los dos tornillos y su llave Allen H2.0.
9. ¡Felicidades! Ha transformado con éxito su hotend de repuesto en un hotend completo ensamblado, listo para instalarse en su impresora 3D.

Preste atención a la dirección de instalación del ventilador del hotend. Una instalación inversa puede causar errores, velocidad anormal del ventilador del hotend o desconexiones frecuentes.

• Instalación correcta:

• Instalación incorrecta:

Sincronizar la información de la boquilla en el dispositivo

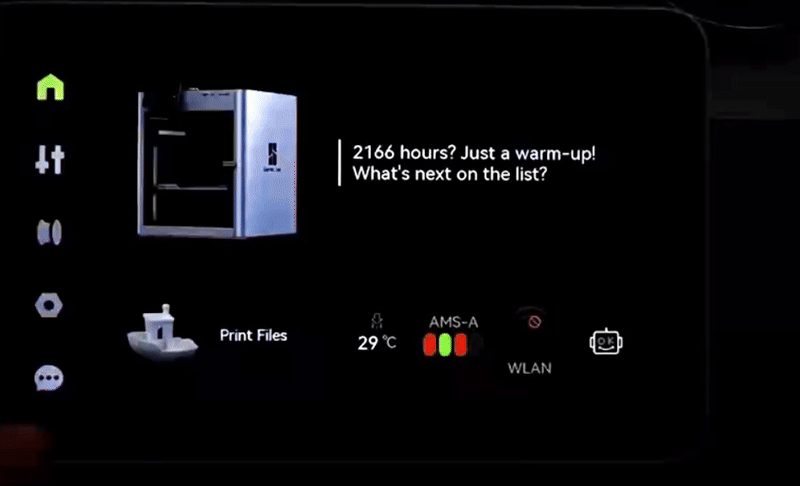

Si ha reemplazado el hotend por uno de un diámetro o material diferente, consulte la animación a continuación para actualizar la información de la boquilla en la pantalla:

Instalación del conjunto completo del hotend (ver Video1)

1. Coloque el conjunto completo del hotend de manera que los dos agujeros de tornillo queden detrás del soporte.
2. Inserte con cuidado los dos tornillos y apriete uniformemente, evitando sobretensar.
3. Conecte el conector de termistor de 2 pines muy pequeño, el conector del ventilador del hotend de 4 pines y finalmente el conector del calentador cerámico de 2 pines más grande.
4. Guíe todos los cables sueltos a través del clip plástico para cables.
5. Reemplace la Carcasa frontal… ¡y ha terminado!

Advertencia:

Antes de intentar desconectar el conector del termistor en el X1/X1C, asegúrese de presionar la bisagra/enganche para abrirla. El conector del termistor está equipado con una bisagra/enganche, que es diferente de los conectores del ventilador y del calentador. No abrir la bisagra/enganche antes de desconectar el conector del termistor puede causar daños en el conector del termistor y/o en el conector PCB.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico respecto a su problema. Incluya una imagen o video que ilustre el problema, así como cualquier otra información relacionada con su consulta.
