Ensamblaje de calentamiento del hotend y ventilador de enfriamiento
Ensamblaje de calentamiento del hotend: Un accesorio instalado en el cabezal, responsable de calentar los materiales de impresión (como PLA, ABS, etc.) hasta convertirlos en estado fundido.

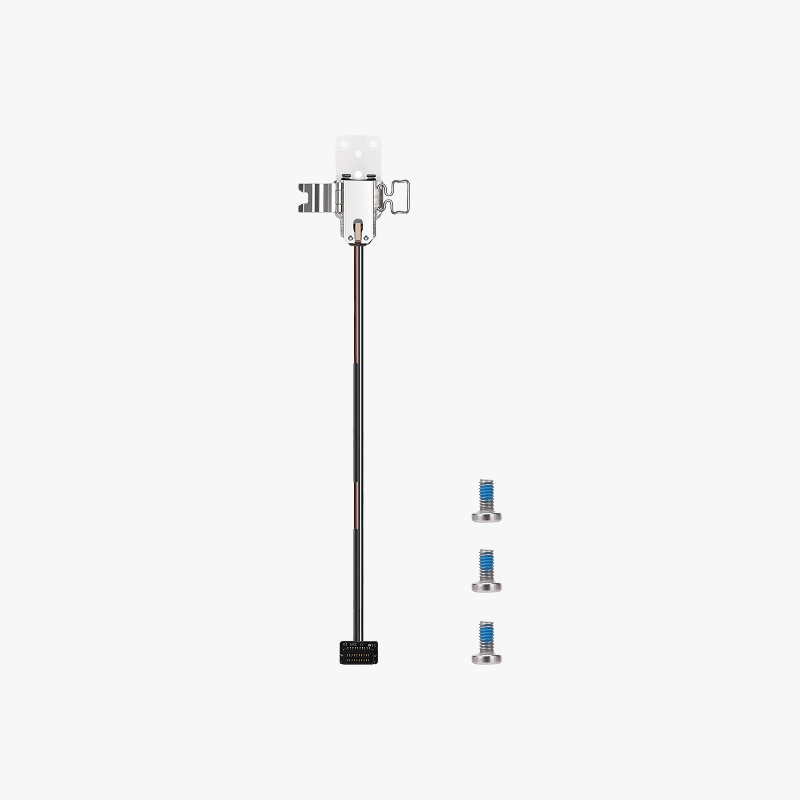

El paquete de accesorios incluye el ensamblaje de calentamiento del hotend y los tornillos de fijación:
- Ensamblaje de calentamiento del hotend* 1
- Tornillos M2.5x5* 3
Ventilador de enfriamiento para hotend: Enfría la parte superior del hotend para evitar que el filamento se ablande prematuramente y cause obstrucciones.

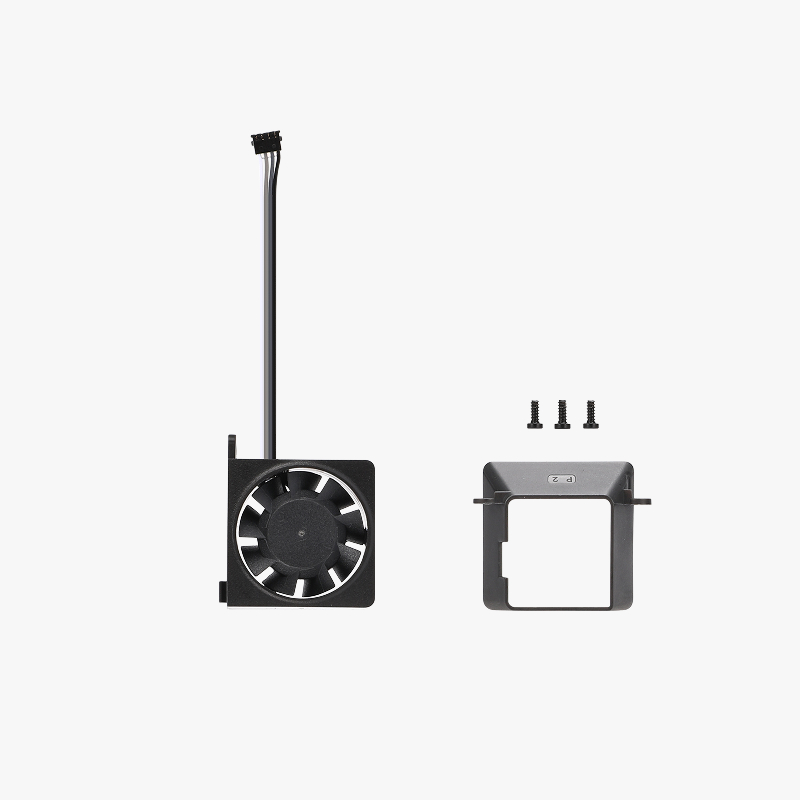

El paquete de accesorios incluye el ventilador del hotend, el conducto de aire y los tornillos de montaje:
- Ventilador de enfriamiento para hotend* 1
- Conducto de aire* 1
- Tornillo BT2x5* 3
Cuándo usar esta guía
- Función anómala de calentamiento del hotend que indica posible fallo.
- Daño en el ensamblaje de calentamiento del hotend/ventilador de enfriamiento para hotend afectando el funcionamiento de la impresora.
- Daño físico visible en el ensamblaje de calentamiento del hotend/ventilador de enfriamiento para hotend debido a manejo inadecuado o impacto, perjudicando su funcionalidad.
- Soporte técnico de Bambu Lab ha recomendado reemplazar el ensamblaje de calentamiento del hotend o el ventilador de enfriamiento para hotend según los resultados diagnósticos.
Herramientas y materiales requeridos
- Nuevo ensamblaje de calentamiento del hotend/ventilador de enfriamiento para hotend
- Llave Allen H1.5
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a cables, conectores o placas de circuito expuestos. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para asistencia.
Retirar el ensamblaje de calentamiento del hotend/ventilador de enfriamiento para hotend
Paso 1: Retirar la cubierta del cabezal
Consulte la página wiki sobre Reemplazar la cubierta del cabezal para retirar las cubiertas frontal y trasera del cabezal.
Nota: El desmontaje y montaje del ensamblaje de calentamiento del hotend no se verán afectados por retirar el marco central del cabezal.
Paso 2: Retirar el calcetín de silicona del hotend y el hotend
Consulte la página wiki sobre Reemplazar el hotend y el calcetín de silicona para retirar el calcetín de silicona del hotend y el hotend.
Paso 3: Retirar el conducto de aire
Use una llave Allen H1.5 para retirar los dos tornillos de fijación del conducto de aire (BT2x5) y luego retire el conducto de aire.
Paso 4: Retirar el ventilador de enfriamiento para hotend

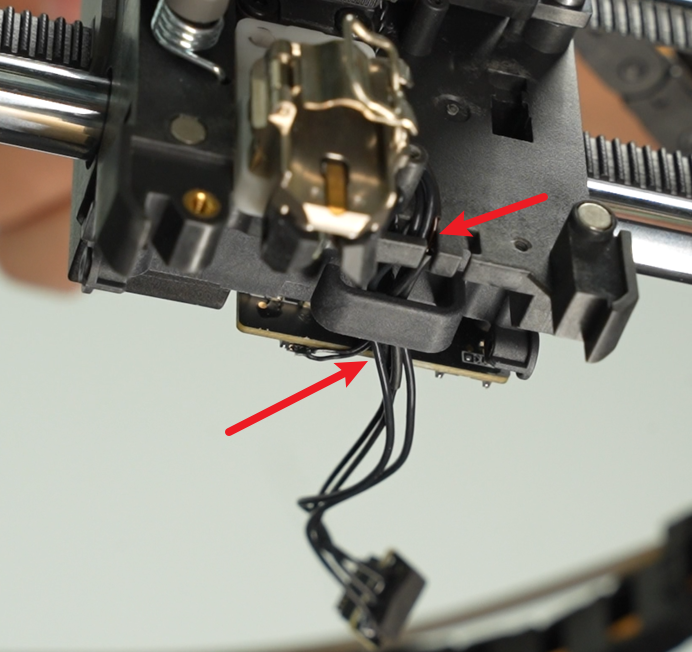

Retire la espuma y la cinta de la placa TH, luego desconecte el ensamblaje de calentamiento del hotend y el ventilador de enfriamiento para hotend, asegurándose de liberar los cables del clip inferior. Al desconectar el cable del ventilador del hotend, tire recto hacia afuera, perpendicular al conector. No use fuerza excesiva ni mueva lateralmente el cable, ya que esto podría causar daños.
Use una llave Allen H1.5 para retirar uno de los tornillos de montaje del ventilador (BT2x5). Luego, deslice el ventilador hacia abajo para aflojarlo de su ranura de montaje y retire el ventilador del hotend.
Paso 5: Retirar el ensamblaje de calentamiento del hotend

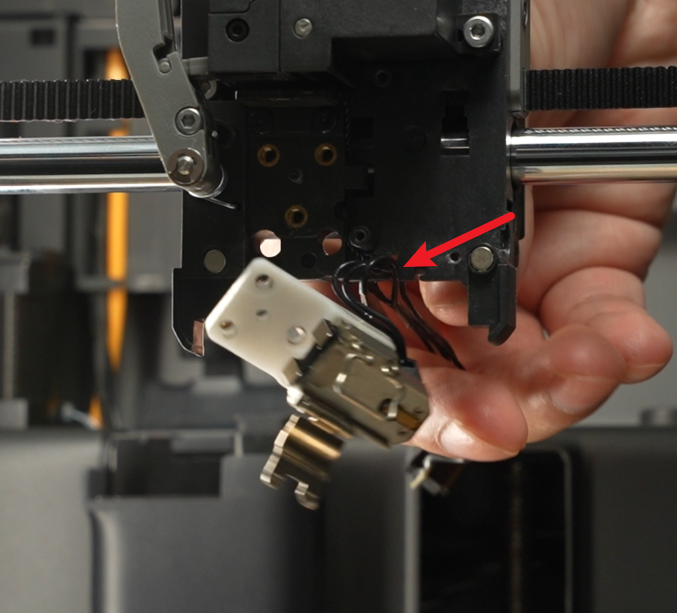

Use una llave Allen H2.0 para retirar los tres tornillos M2.5×5 que fijan el ensamblaje de calentamiento del hotend. Luego, libere su cable del clip de cable y retire el ensamblaje.
Instalar el ensamblaje de calentamiento del hotend/ventilador de enfriamiento para hotend
Paso 1: Instalar el ensamblaje de calentamiento del hotend

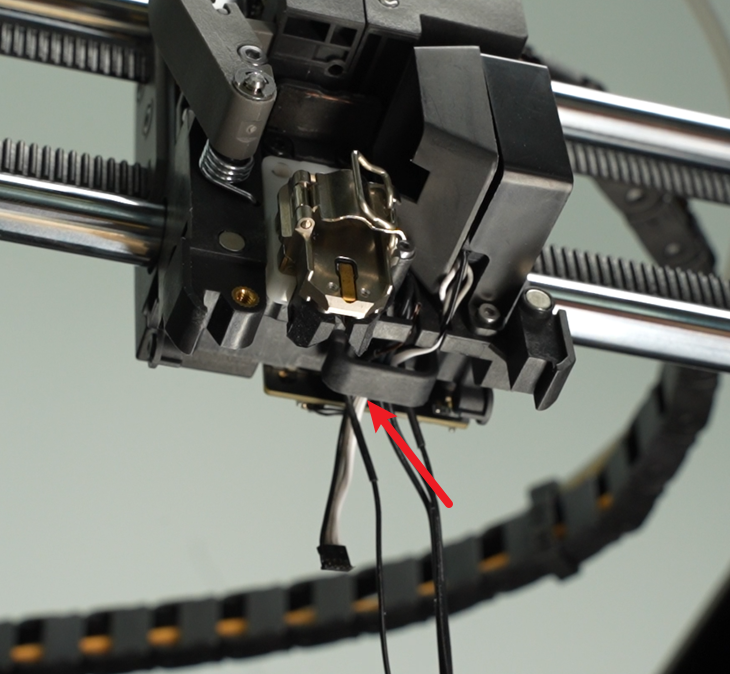

Pase el cable del ensamblaje de calentamiento del hotend por el lado de la base de calentamiento e instale el ensamblaje en el cabezal. Use una llave Allen H2.0 para ajustar los tres tornillos M2.5×5. Luego, pase el cable por el poste de tornillo del conducto de aire y asegúrelo en el clip de cable.
Confirme que ningún cable quede presionado debajo del ensamblaje de calentamiento del hotend, de lo contrario podría causar daño al ensamblaje de calentamiento del hotend o al sensor eddy.

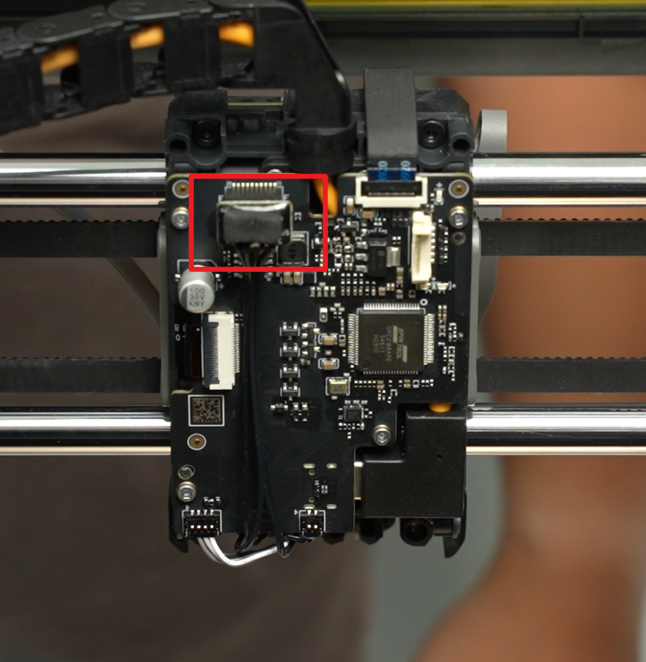

Conecte el cable del ensamblaje de calentamiento del hotend a la placa TH y vuelva a colocar la cinta.
Paso 2: Instalar el ventilador de enfriamiento para hotend

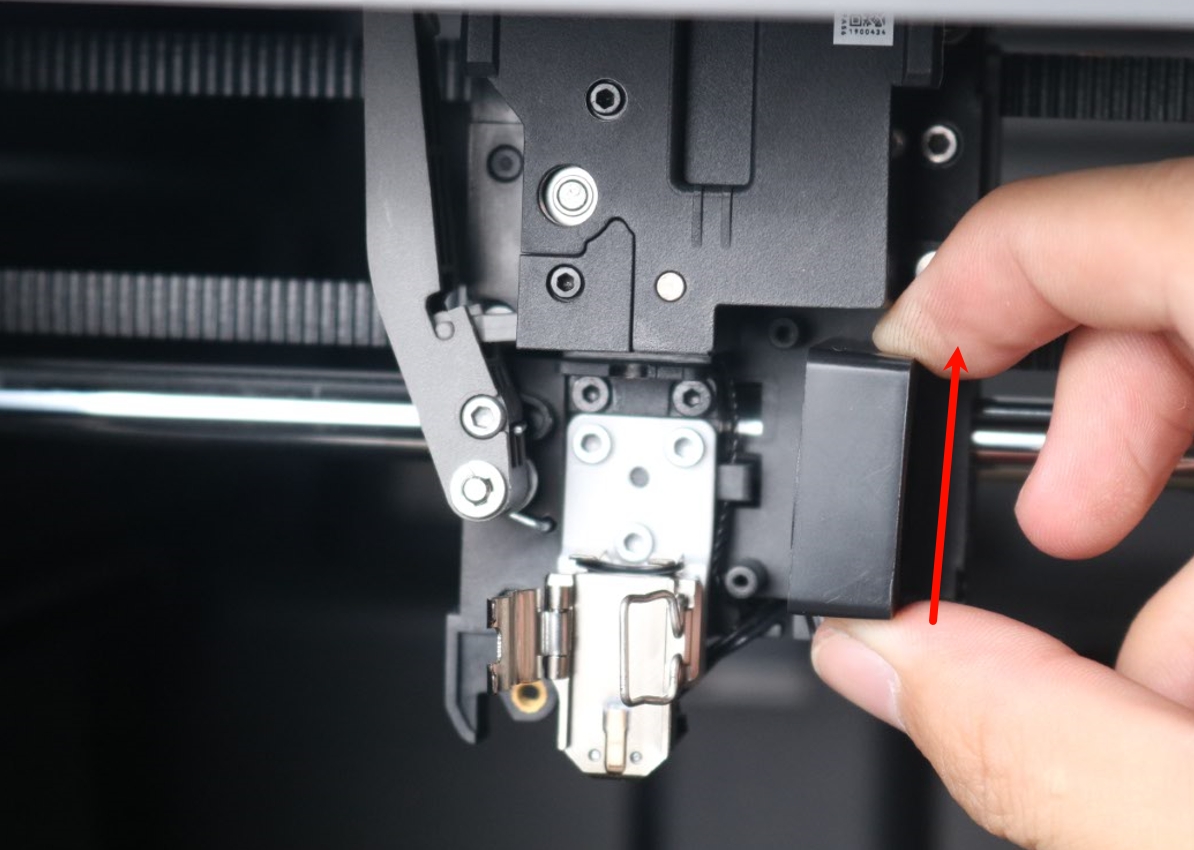

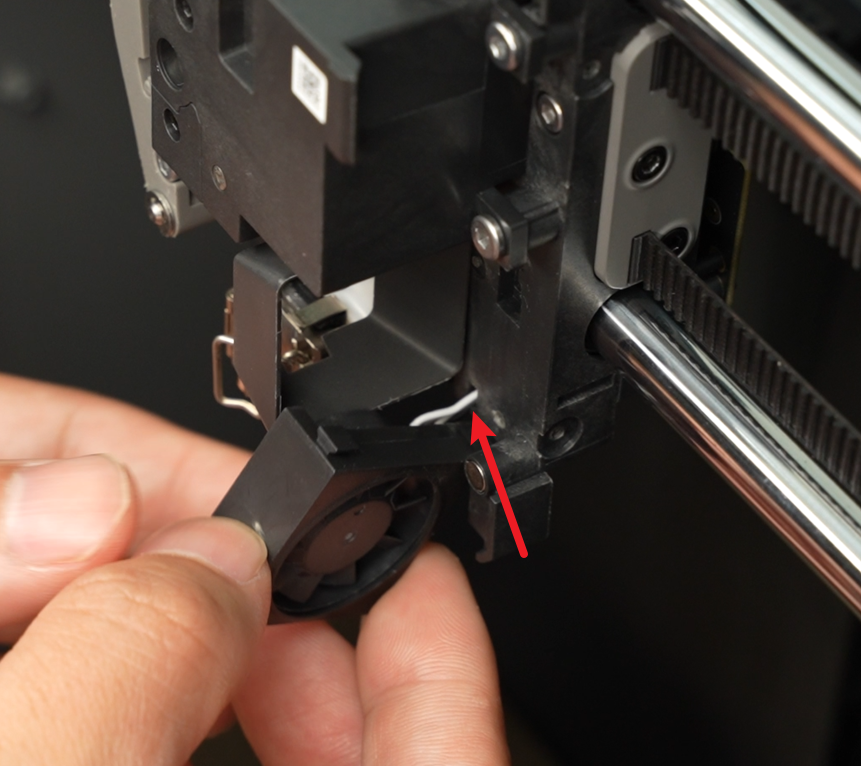

Pase el cable del ventilador del hotend por el conducto de cable en la parte inferior del cabezal. Alinee la ranura de montaje del ventilador con la ranura en el cabezal, luego deslícelo hacia arriba hasta su posición.
Ajuste el único tornillo BT2×5 usando una llave Allen H1.5. Organice los cables con cuidado, luego inserte el conector en la placa TH perpendicular a su superficie. Finalmente, vuelva a colocar la espuma y la cinta.
Paso 3: Instalar el conducto de aire
Instale el conducto de aire junto a la base de calentamiento e ajuste los dos tornillos de fijación (BT2x5) usando una llave Allen H1.5.
Paso 4: Instalar el calcetín de silicona del hotend y el hotend
Para instrucciones detalladas, consulte la página wiki sobre Reemplazar el hotend y el calcetín de silicona para instalar el calcetín de silicona del hotend y el hotend.
### Paso 5: Instalar la cubierta del cabezal
Consulte las instrucciones para Reemplazar la cubierta del cabezal e instale la cubierta del cabezal.
Verificación de funcionamiento
Conecte la fuente de alimentación, encienda la impresora y caliente el hotend a 100°C. Verifique que la temperatura aumente normalmente y que el ventilador de enfriamiento para hotend se active como corresponde.
Si ocurren problemas, revierta sus pasos y verifique todas las conexiones antes de intentarlo nuevamente. Si el problema persiste, contacte al equipo de soporte técnico de Bambu Lab para asistencia.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema no se resuelve, por favor envíe un ticket de soporte e incluya los registros recientes de la impresora y fotos adicionales u otros detalles. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y proporciona orientación operativa.
