Boquilla
Boquilla, también llamada hotend, es un componente central ubicado en el cabezal de una impresora 3D. Calienta el filamento a una temperatura especificada, fundiéndolo rápidamente en un estado fluido. El filamento fundido se deposita en capas delgadas para construir el modelo 3D. Los diámetros de boquilla suelen estar disponibles en cuatro tamaños: 0.2 mm, 0.4 mm, 0.6 mm y 0.8 mm. Las boquillas están fabricadas con acero endurecido o acero inoxidable.

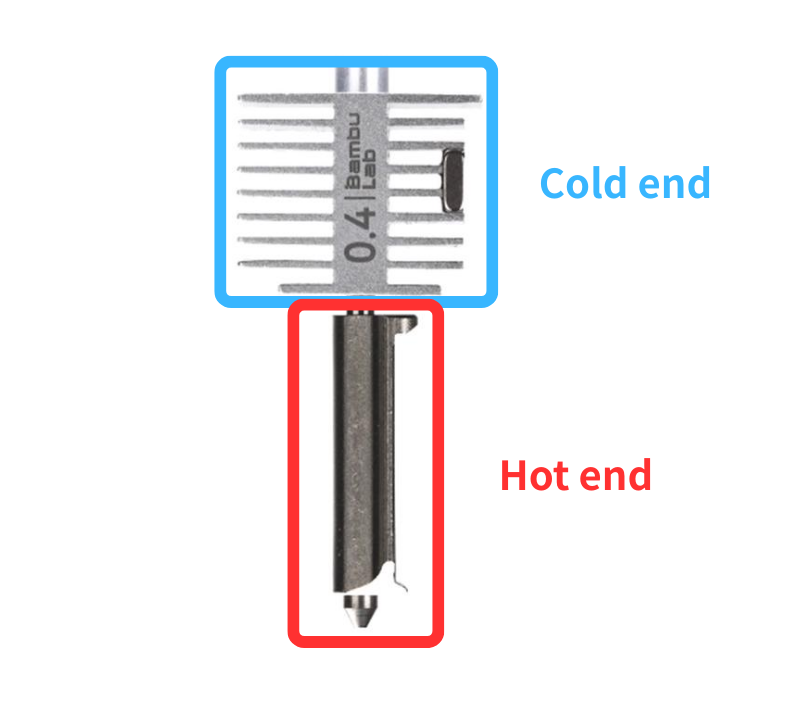

Existen tres partes importantes de la boquilla:
- El extremo frío: Mantiene el filamento sólido hasta que ingresa a la zona de fusión. Evita el ablandamiento prematuro (calentamiento prematuro). Apoyado por un ventilador de enfriamiento dedicado a su izquierda para minimizar riesgos de obstrucción.
- El extremo caliente: Donde el filamento se calienta y funde para su extrusión.
- El break térmico: El extremo frío y caliente están aislados por un robusto break térmico de aleación de titanio, asegurando que el calor permanezca concentrado en la zona de fusión y no ascienda.
📌 Obtén más información sobre la compatibilidad de filamentos en Guía de filamentos.
📏 Tamaño
Tamaño de boquilla se refiere al diámetro de la orificio de salida en la punta de la boquilla. Esta dimensión determina el ancho del filamento extruido y es un factor primario para definir la precisión de impresión, altura de capa y velocidad.
Un diámetro de boquilla mayor resulta en un flujo más alto de filamento fundido por segundo, lo que conduce a velocidades de impresión más rápidas y piezas más resistentes.

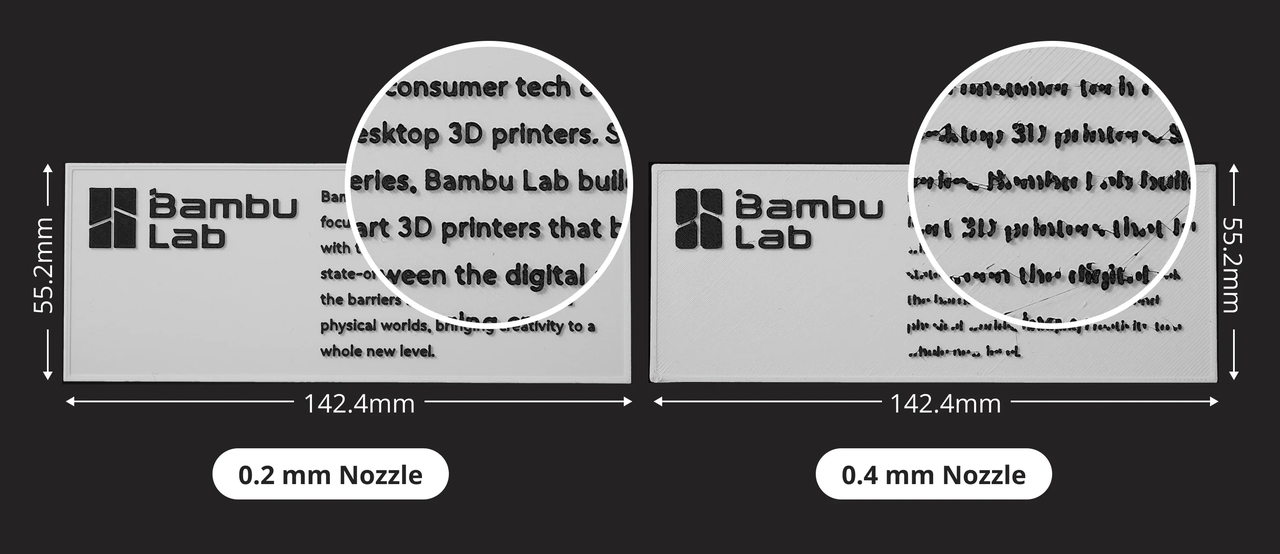

Elegir la boquilla adecuada implica un equilibrio entre velocidad y precisión. La imagen siguiente muestra la diferencia entre una boquilla de 0.2 mm y 0.4 mm. La boquilla de 0.2 mm produce texto más claro y detallado. La boquilla de 0.4 mm es más rápida pero pierde detalle fino en características pequeñas.
🔧 Materiales
Existen dos materiales comunes para boquillas:
✒️ Tipos
Hotend TPU
El hotend TPU está diseñado específicamente para mejorar el rendimiento de impresión de filamentos flexibles, mejorando significativamente el flujo volumétrico y la confiabilidad durante la impresión.
El hotend TPU dedicado difiere estructuralmente del hotend estándar de la serie H2 y debe usarse junto con la tapa del hotend TPU dedicado.
-
Limitaciones: Después de instalar el Hotend TPU, no se soporta la instalación del cortador, por lo que no se puede usar la función de cortador, y la boquilla derecha no soporta cambio automático de filamento ni alimentación y retracción automática.
-
Solo se permiten filamentos flexibles: El hotend TPU tiene un recubrimiento interno especial; imprimir filamentos duros está prohibido (como PLA, PETG, TPU para AMS), de lo contrario causará desgaste y fallo del recubrimiento.
-
Limitación de posición: El hotend TPU solo puede instalarse en la boquilla derecha. Si se instala en la boquilla izquierda, causará fallos en el mecanismo de elevación de boquilla.
🔗 Para más detalles sobre el Hotend TPU, consulta: Kit de Flujo Alto TPU para la Serie H2D
Boquilla de Carburo de Tungsteno
La boquilla de carburo de tungsteno es altamente durable y mantiene su forma circular y precisa incluso después de un uso prolongado. En comparación con el acero endurecido, muestra un desgaste significativamente menor, incluso después de muchos kilogramos de filamento.
- Perfecta para filamentos abrasivos
- Boquilla HRA 90, más resistente y menor mantenimiento
- Ahorra hasta un 30% de tu tiempo
- Precisión de alta velocidad
Boquilla de Inducción Vortek
El Hotend de Inducción Vortek está diseñado para el hotend derecho de la impresora H2C, que puede reemplazarse automáticamente por la impresora con 6 hotends derechos instalados para uso alternado.
- Calentamiento ultra-rápido: Solo unos 8 segundos para alcanzar la temperatura de impresión (ej. 220°C) desde temperatura ambiente, reduciendo significativamente el tiempo de espera para cambios de color, minimizando residuos de purga y mejorando la eficiencia de impresión multicolor.
- Integración sin contacto: No se requieren cables o conectores físicos, eliminando puntos de fallo como desgaste de cables o mala conexión causada por enchufes repetidos, logrando mayor confiabilidad.
- Alta eficiencia y ahorro energético: El calor se genera directamente dentro del metal calentado, con eficiencia térmica mucho mayor que los elementos de calentamiento tradicionales, permitiendo un aumento más rápido de temperatura.
- Seguro y confiable: La detección de posición del hotend asegura que solo se active cuando esté instalado correctamente.
🔗 Para más detalles sobre el flujo de trabajo del hotend de inducción Vortek, por favor lea: Introducción al flujo de trabajo del hotend de inducción Vortek
El hotend de alto flujo (como sugiere su nombre) tiene un flujo de filamento más alto durante la impresión, ya que la estructura diferente de la boquilla aumenta el área de contacto entre el filamento y el hotend. Este diseño incrementa la velocidad de impresión, lo que ayuda a reducir el tiempo total de impresión.

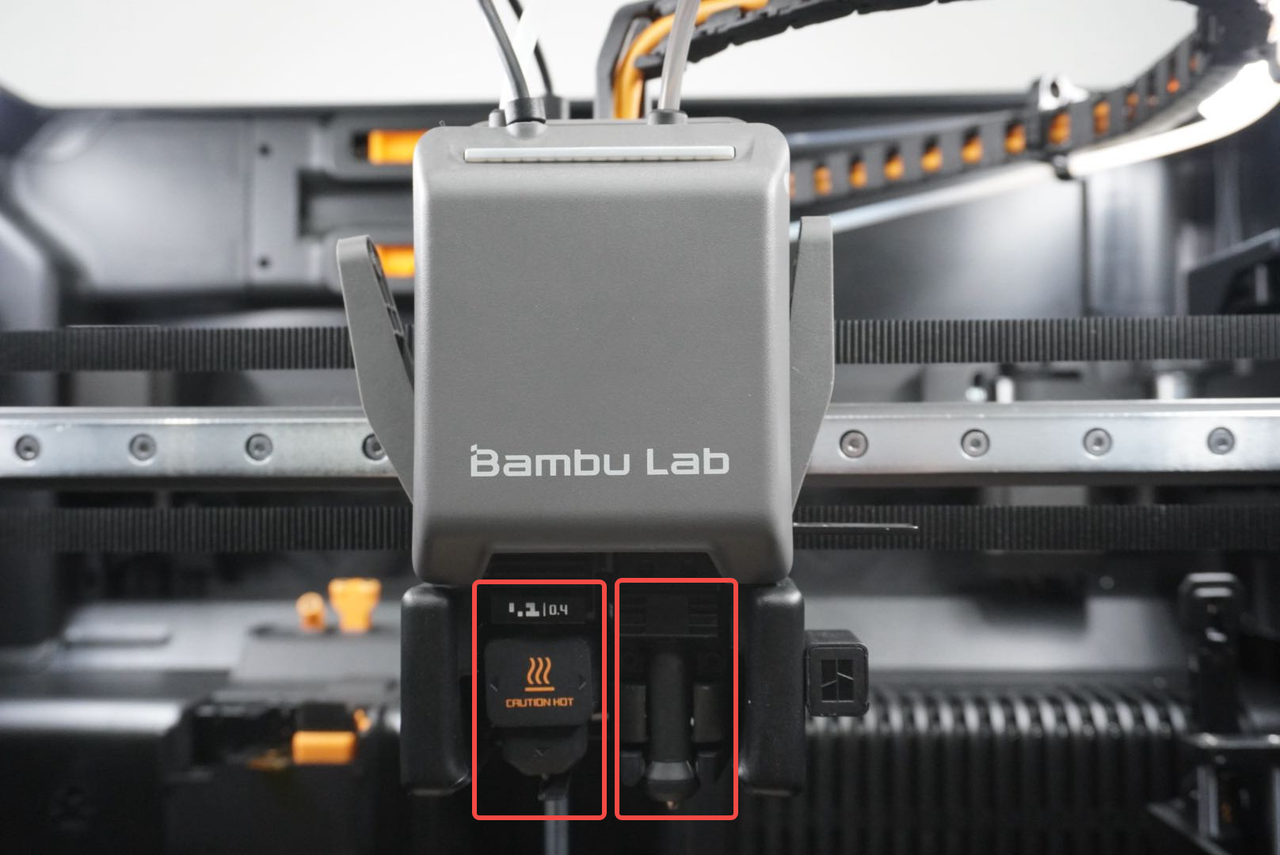

Al igual que la impresora H2D, la impresora H2C también tiene dos conjuntos de boquillas. La diferencia es que la boquilla derecha de la H2C es una boquilla de inducción, mientras que la izquierda es una boquilla estándar de la serie H2.
- Instrucciones de reemplazo: Guía de reemplazo del hotend de inducción para H2C
- Mantenimiento de extracción fría: Mantenimiento y limpieza de boquilla de extracción fría para H2C
- Procedimiento de desatascado: Guía de limpieza de atascos en boquilla/hotend para H2C
Boquilla de la serie H2/P2S
Este hotend cuenta con un diseño de intercambio rápido, lo que permite separar fácilmente los componentes térmicos y electrónicos del hotend. Simplemente desbloquee la traba para retirar e instalar el hotend de forma rápida y sencilla.

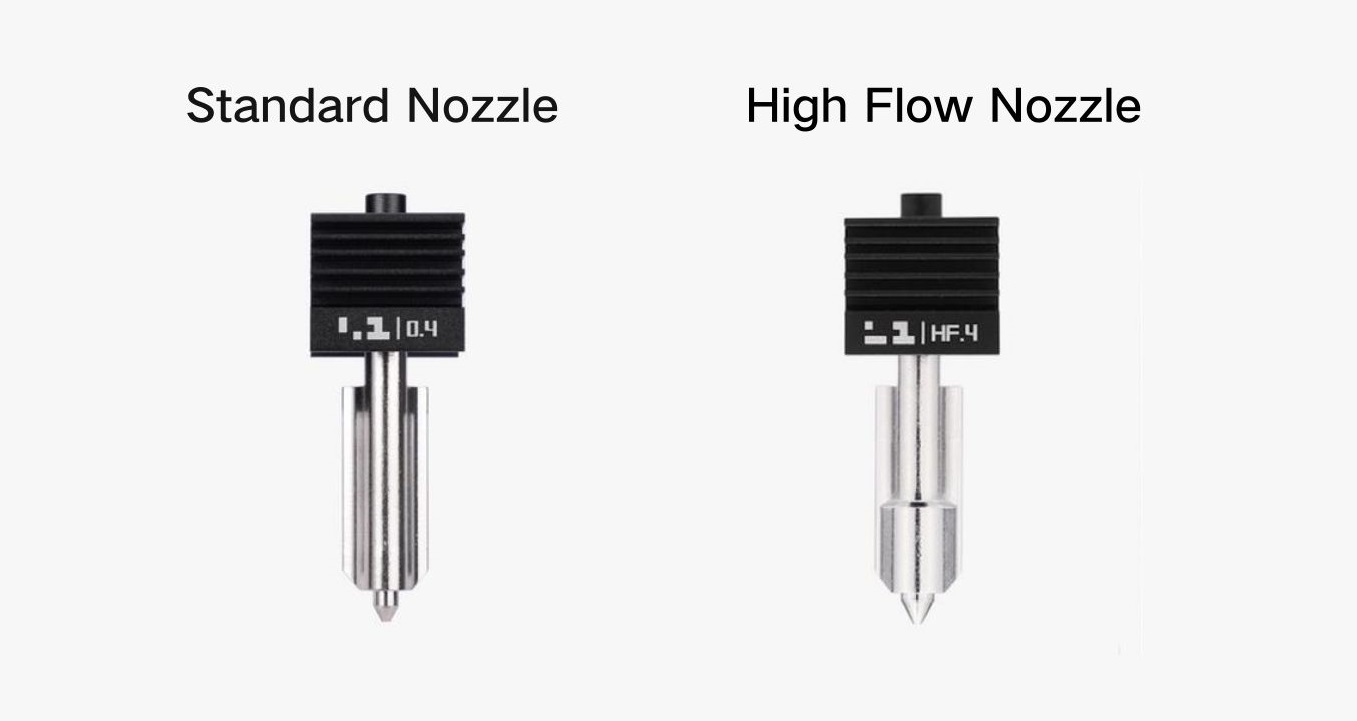

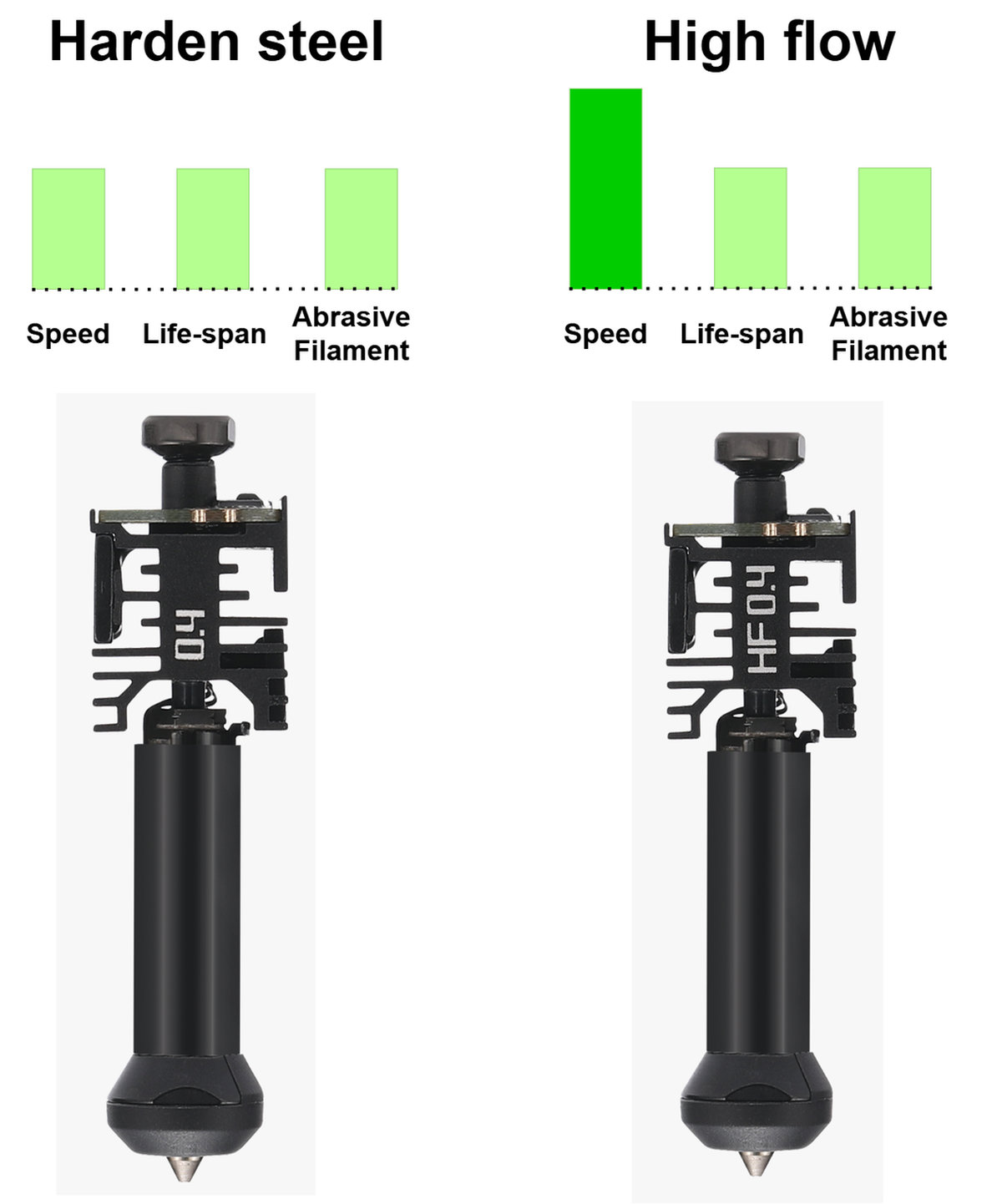

La boquilla de alto flujo es una versión mejorada de la boquilla estándar. En comparación con la boquilla estándar, la boquilla de alto flujo tiene una capacidad de calentamiento potente, y su zona de fusión optimizada aumenta la velocidad de volumen máxima en un 62.5%, permitiendo que los filamentos extruidos se fundan más rápido y eficientemente sin pérdida de detalle, reduciendo el tiempo de impresión del modelo hasta un 30%.

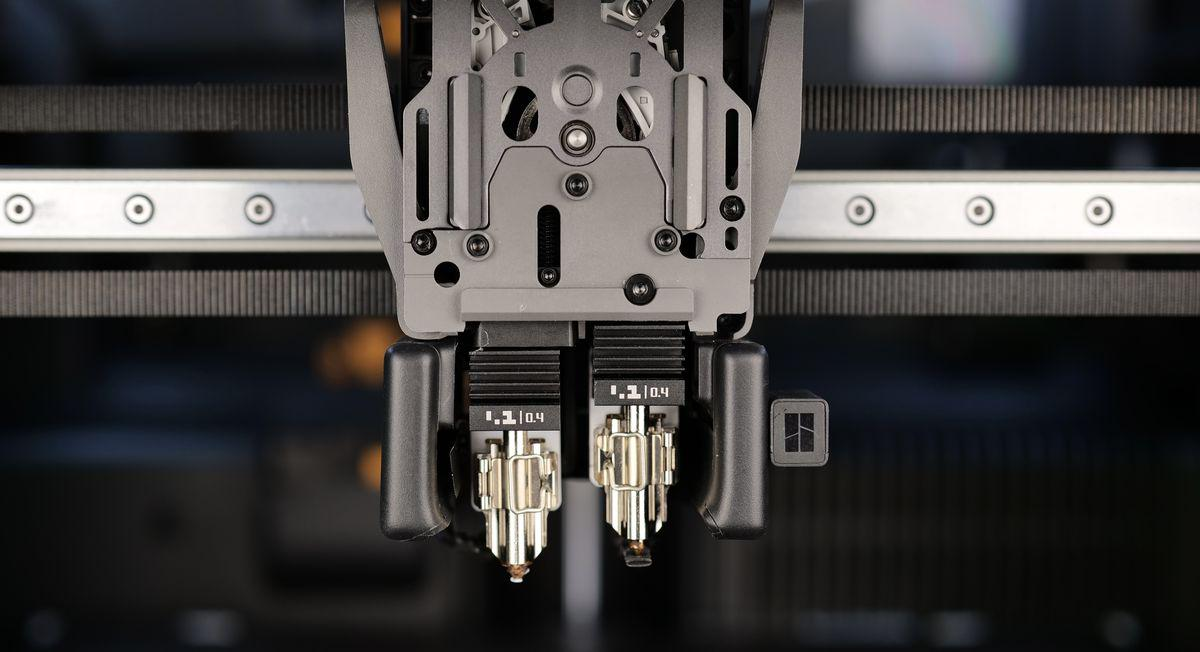

La impresora H2D tiene dos boquillas independientes, utilizando una sola boquilla por impresión. Antes de la H2D, todas las impresoras Bambu eran de boquilla única. El diseño de doble boquilla reduce significativamente el desperdicio de filamento mientras aumenta la velocidad de impresión.
Por ejemplo, al imprimir con un tipo de filamento general y un tipo de filamento de soporte, el filamento general se carga en una boquilla de la H2D, y el filamento de soporte se carga en la otra. De esta manera, al cambiar entre filamentos generales y de soporte por cada capa, la H2D solo necesita cambiar de boquilla, eliminando la necesidad de limpiar el filamento. Esto resulta en casi ningún desperdicio de filamento y reduce significativamente el tiempo de cambio de filamento, lo cual es especialmente notable al imprimir con solo dos tipos de filamentos.
- Estrategia de agrupamiento H2D: Introducción a la estrategia de agrupamiento de filamento para impresoras de doble boquilla
- Rango de impresión H2D: Introducción al rango de impresión de las boquillas dobles H2D
Hotend E3D High Flow ObXidian™
El hotend E3D High Flow ObXidian™ es un producto desarrollado conjuntamente por Bambu Lab y E3D. Este hotend puede proporcionar un 60% más de flujo, presenta la boquilla endurecida característica ObXidian™ y un revestimiento E3DLC™ para excelente durabilidad.
Este hotend es el resultado de una cooperación sin fisuras entre E3D y Bambu Lab. Ambos equipos compartieron conocimientos valiosos sobre el hotend, la impresora y el proceso térmico de los materiales. El producto final fue sometido a pruebas exhaustivas por ambos equipos y se integrará oficialmente en todos los ecosistemas de software de Bambu Lab.
- Alto flujo, alta velocidad
- Unión de capas sin compromisos a altas velocidades
- Revestimiento antiadherente, reduce el riesgo de formación de bolas en la boquilla
- Preajustes de impresora oficialmente optimizados
Encuentre más detalles sobre los preajustes de impresora oficialmente optimizados en esta wiki: Ajuste manual del sistema a los preajustes E3D HF ObXidian™ 0.4/0.6mm
Boquilla de la serie A1
La boquilla A1 se separa fácilmente del conjunto de calentamiento (que calienta la boquilla para fundir el filamento). Esto hace que el reemplazo de la boquilla sea lo más sencillo posible.
La A1 viene con una boquilla de acero inoxidable de 0.4mm de serie, y se puede actualizar a una boquilla de acero endurecido como opción adicional.
- Instrucciones de reemplazo: Serie A1.
- Procedimiento de desatascado: Procedimiento de desatascado de boquilla/hotend para A1/A1 mini；Cómo limpiar el conjunto del hotend de la serie A1.
Boquilla de la serie X1/P1
La serie X1C/P1 presenta un diseño todo en uno para el hotend. Esto significa que la boquilla está integrada en el bloque de calentamiento y conectada al disipador térmico mediante un tubo metálico delgado para el mejor rendimiento. Este diseño permite que el hotend se caliente mucho más rápido que un hotend regular, y el diseño todo en uno minimiza los problemas que podrían surgir al intercambiar boquillas.
La P1S viene con una boquilla de acero inoxidable de 0.4mm de serie, la X1C viene con una boquilla de acero endurecido de 0.4mm de serie, y también está disponible como opción una actualización a una boquilla de acero endurecido.
- Instrucciones de reemplazo: Serie P1；Serie X1.
- Procedimiento de desatascado: Serie X1/P1.
- Mantenimiento de extracción fría: Serie X1；Serie P1.
Las boquillas de impresora de la serie X1/P1 vienen en dos tipos:
-
Boquilla sola – solo la parte metálica, sin electrónica, ideal para reemplazos básicos donde aún se pueden usar los componentes electrónicos y migrarlos a la nueva boquilla. Más económica de reemplazar, ya que se pueden reutilizar los componentes electrónicos.
-
Hotend completo – incluye la boquilla, calentador, termistor, calcetín de silicona y ventilador, permitiendo intercambios rápidos y sencillos sin ensamblaje adicional. Esta versión es un poco más cara, pero ofrece la ventaja de reemplazo rápido.

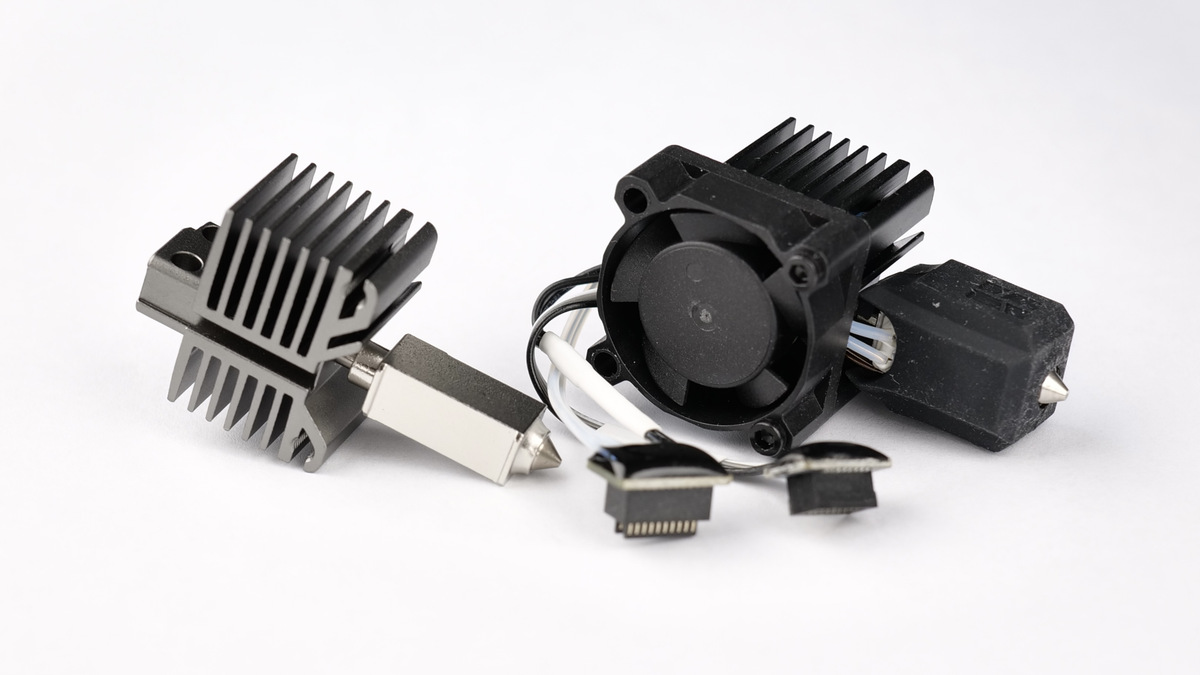

(El lado izquierdo muestra un conjunto de boquilla individual, y el lado derecho muestra el conjunto completo del hotend)

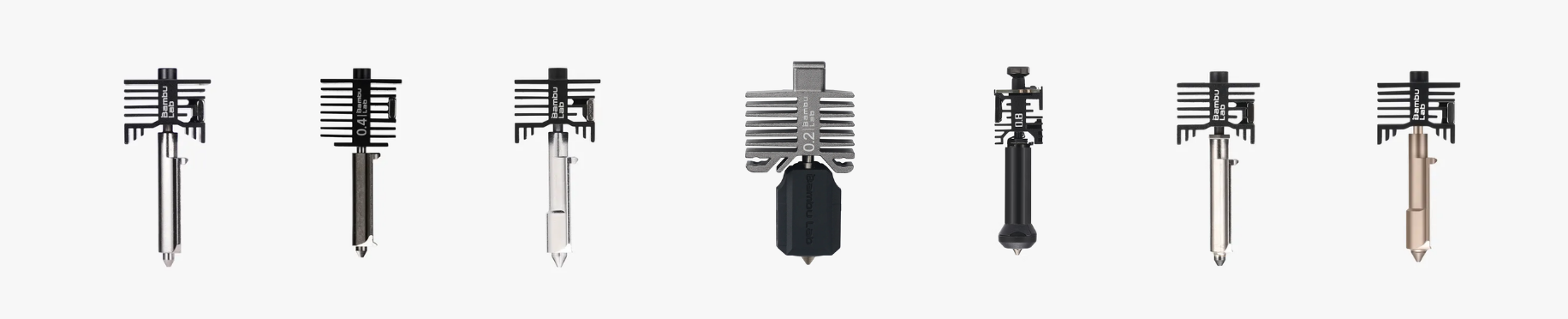

⭐ Compatibilidad de boquillas con impresoras

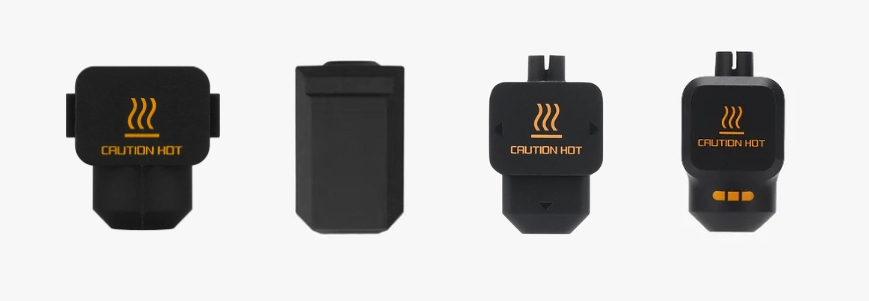

Calceta de silicona para hotend
La calceta de silicona para hotend es una cubierta protectora negra enrollada alrededor de la boquilla.
Fabricada con silicona de alta calidad, ofrece superior resistencia térmica (temperatura máxima calificada hasta 300°C), proporcionando un aislamiento térmico óptimo para mantener una temperatura estable de la boquilla durante la impresión y minimizando la pérdida de calor.
También ofrece protección duradera contra la adherencia de filamentos a la superficie de la boquilla.
Sin la calceta de silicona, el ventilador de capa reduciría la temperatura de la boquilla, causando fluctuaciones de temperatura que pueden degradar la calidad de impresión.

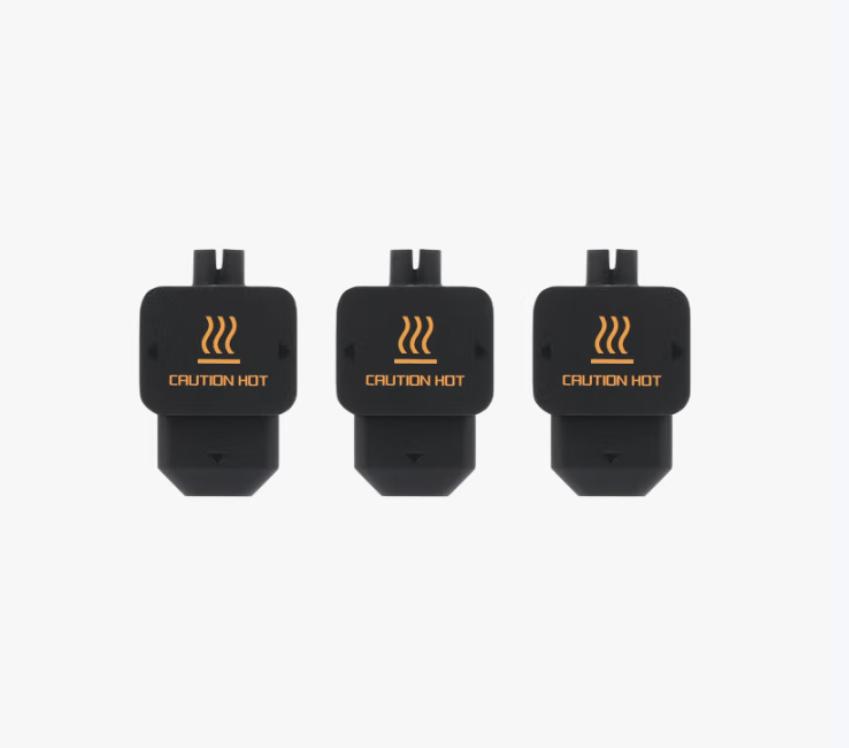

Calceta de silicona para hotend H2 Series
Fabricada con silicona de alta calidad, ofrece superior resistencia térmica (temperaturas máximas calificadas hasta 300°C). Proporciona un aislamiento térmico óptimo para el hotend, manteniendo una temperatura estable durante la impresión, además de ofrecer protección duradera contra la adherencia de filamentos al hotend.
Compatibilidad: H2D / H2D Pro / H2C / H2S
Enlace de compra: Calceta de silicona para hotend H2 Series

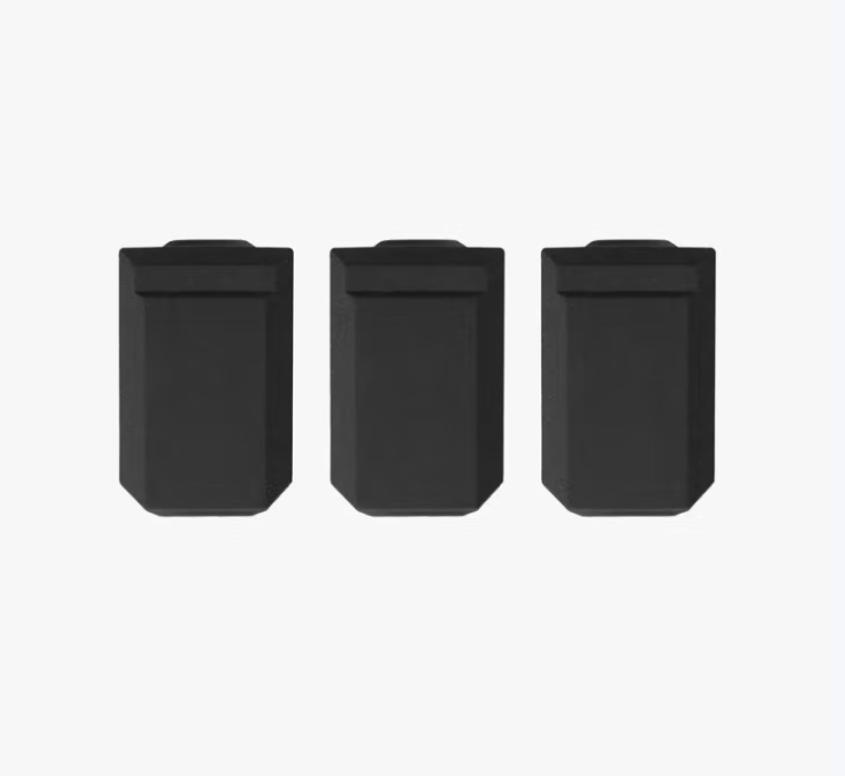

Calceta de silicona para hotend X1/P1 Series
Fabricada con silicona de alta calidad, ofrece superior resistencia térmica (temperaturas máximas calificadas hasta 300°C). Proporciona un aislamiento térmico óptimo para el hotend, manteniendo una temperatura estable durante la impresión, además de ofrecer protección duradera contra la adherencia de filamentos al hotend.
Compatibilidad: X1C / P1P / P1S
Enlace de compra: Calceta de silicona para hotend X1/P1 Series

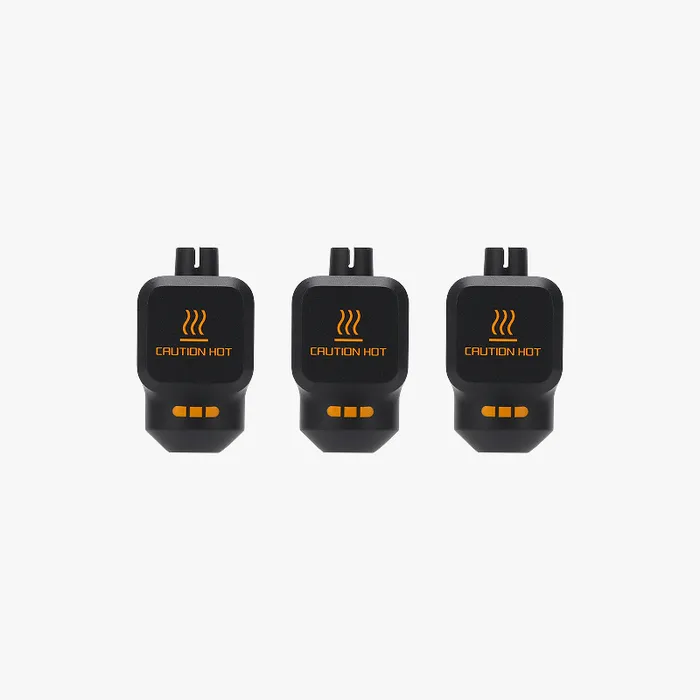

Calceta de silicona para hotend P2S
A diferencia de las calcetas de silicona de impresoras anteriores, la calceta de silicona P2S tiene tres puntos naranjas de marcado, un diseño único de P2S, utilizado para el reconocimiento por IA para detectar si la boquilla tiene instalada una calceta de silicona. Si no se instala una calceta de silicona con marcadores, el sistema mostrará automáticamente un mensaje de error indicando instalar la calceta de silicona; el uso de una versión anterior de la calceta de silicona también generará un mensaje de error.
Compatibilidad: P2S
Enlace de compra: Calceta de silicona para hotend P2S
🚫 Nota: Las calcetas de silicona para hotend P2S no son compatibles con las calcetas de silicona de otras series.

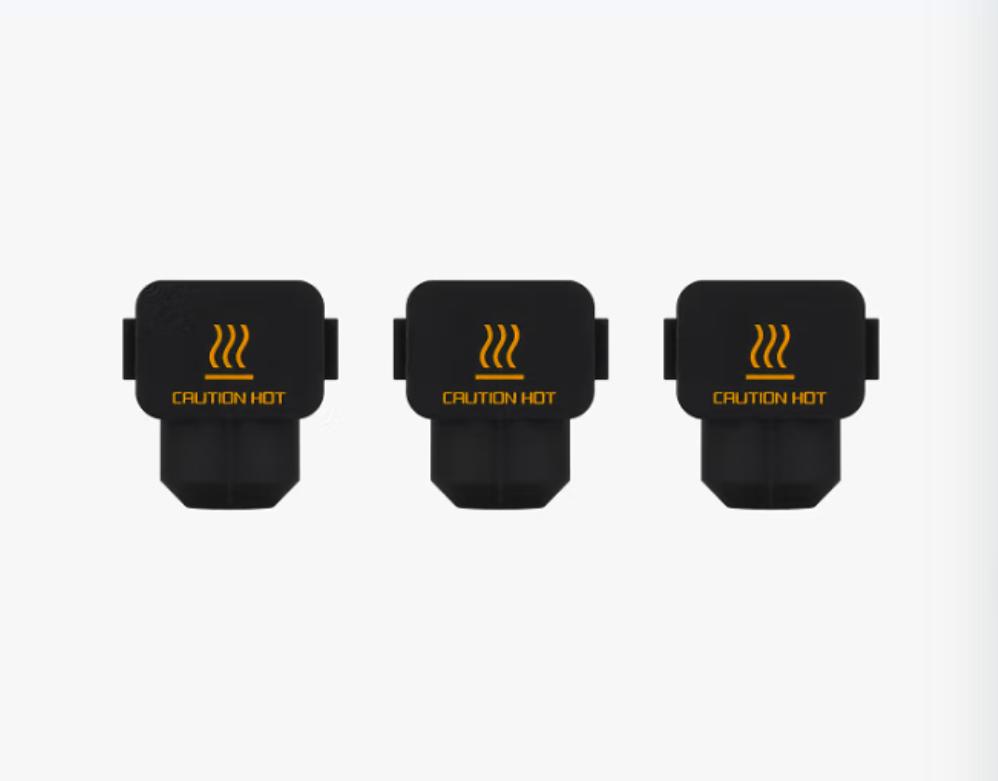

Calceta de silicona para hotend A1/A1 mini
Fabricada con silicona de alta calidad, ofrece superior resistencia térmica (temperaturas máximas calificadas hasta 300°C). Proporciona un aislamiento térmico óptimo para el hotend, manteniendo una temperatura estable durante la impresión, además de ofrecer protección duradera contra la adherencia de filamentos al hotend.
Compatibilidad: A1 / A1 mini
Enlace de compra: Calceta de silicona para hotend A1/A1 mini
Enlaces útiles
Impresión con boquillas de 0.2mm - Preguntas frecuentes
Cómo evitar obstrucciones en la boquilla
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor presente un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
