Los obstrucciones del hotend son relativamente comunes en impresoras 3D FDM y pueden ocurrir por diversas razones, como se ejemplifica a continuación:
- El filamento utilizado tiene una baja temperatura de transición vítrea (se ablanda al imprimir en una cámara cerrada) - Más información sobre heat creep disponible en este artículo de la wiki.
- El filamento tiene un diámetro inconsistente, generalmente mayor que el regular de 1.75 mm, quedando atrapado en el hotend.
- Debris presente en el filamento o dentro del extrusor ha llegado al hotend y obstruido completamente o parcialmente la boquilla.
- Partículas del filamento han bloqueado la punta de la boquilla del hotend (común al imprimir con filamento infundido con fibra de carbono, brillante en la oscuridad o con brillo).
- Se utilizaron tipos de filamento muy diferentes sin purgar completamente el filamento anterior (PLA y PC, ASA y TPU, etc.).
Ofrecemos las siguientes cuatro formas para desobstruir su hotend, para que pueda elegir el método adecuado según el hotend obstruido. Este artículo demuestra el proceso de limpieza utilizando la boquilla izquierda como ejemplo.
Cómo resolver una obstrucción de filamento?
Obstrucción simple / Obstrucción parcial
Se considera una obstrucción simple o parcial cuando la punta del hotend está obstruida por partículas dentro del filamento (fibra de carbono, filamento brillante, etc.). Estas partículas podrían ser más grandes que el orificio de la boquilla y bloquearán su extrusión.
En la mayoría de los casos, estas partículas pueden obstruir completamente el hotend, donde ya no se extruye filamento, o generar una obstrucción parcial por debris en el filamento, manifestándose con filamento que no fluye recto desde el hotend y se enrolla al extruir manualmente desde el hotend.
Cuando ocurre esta obstrucción, el modelo no se imprime como se espera, con extrusión inconsistente que genera mala calidad de impresión. También puede manifestarse con un valor K mal calibrado para Flow Dynamics debido a la presión y flujo inconsistentes de la boquilla.
El procedimiento más sencillo en este caso es intentar desalojar la pequeña pieza que obstruye el hotend utilizando la aguja incluida con la impresora.
Herramientas necesarias
- Aguja para desobstruir
- Pinza
- Guante de horno
- Llave Allen H1.5 o H2.0
- Filamento
Notas antes de comenzar
Tenga en cuenta que algunas operaciones de esta guía podrían ser peligrosas si no se realizan con cuidado, ya que involucran altas temperaturas en la boquilla. Tome todas las precauciones necesarias al realizar estas tareas. Para algunos de estos procedimientos, la máquina debe estar apagada y la boquilla debe estar completamente enfriada.
Cuando sea necesario sostener el hotend con la mano, use un guante de horno y asegúrese de que el piso o la mesa debajo del hotend estén libres de materiales inflamables o muebles o pisos que puedan dañarse fácilmente por el calor.
1. Extruir manualmente el filamento
Este es el método más sencillo para desobstruir el hotend. Cambie a la boquilla izquierda en la pantalla, aumente ligeramente la temperatura del hotend por encima de la temperatura recomendada para el filamento, y luego extruya el filamento haciendo clic en el botón de carga en la pantalla.
Paso 1. Calentar el hotend
Navegue hasta el menú “Controles” (1) y haga clic en la opción “Boquilla y Extrusor” (2).
Seleccione la boquilla izquierda o derecha (3) y haga clic en la temperatura para ingresar un valor (4).
Por último, aumente la temperatura del hotend ligeramente por encima de la temperatura recomendada para el filamento (por ejemplo, PLA, establezca la temperatura del hotend en 250°C), haga clic en confirmar para establecerla.
Paso 2. Extruir manualmente

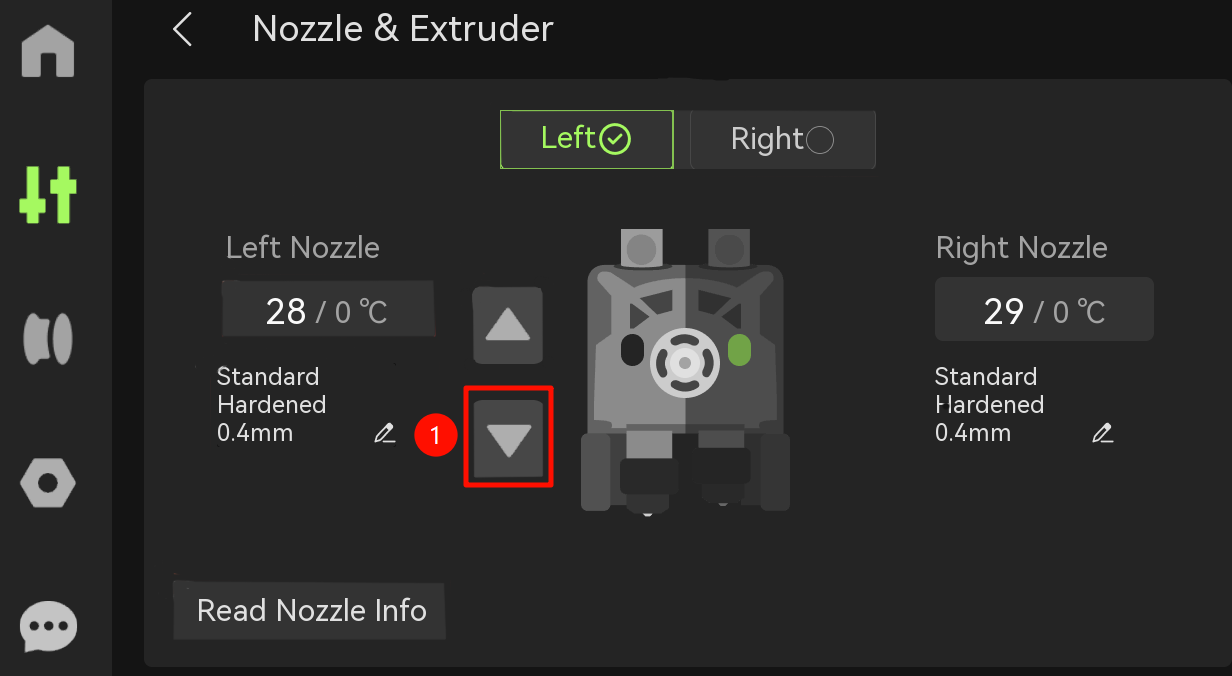

Haga clic en el botón de carga (1) en la pantalla para extruir el filamento manualmente. Si usa TPU, no puede hacer clic en el botón de carga más de tres veces. Evite hacer clic rápidamente en el botón de descarga varias veces para evitar atascos o enredos del filamento.

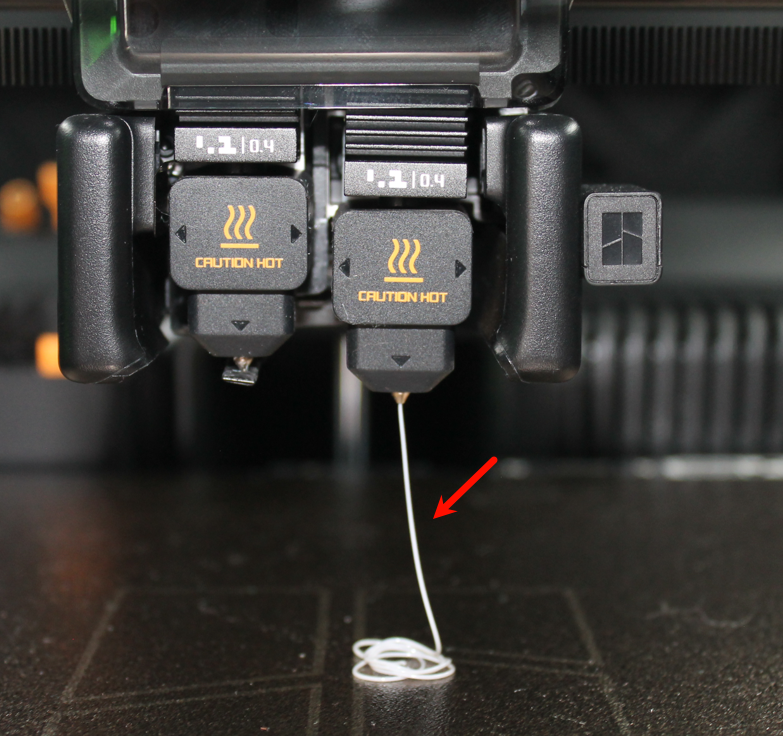

Observe si la boquilla está extruyendo correctamente. Como se muestra en la imagen, el filamento debe salir recto y de manera consistente.
2. Desobstruir con una aguja
Es importante señalar que este método no funciona con boquillas menores a 0.4 mm.
Si no se puede extruir el filamento desde la boquilla, o si el filamento extruido no se carga como nuevo filamento, será necesario usar una aguja para desobstruir el hotend y reextruir manualmente el filamento (ciclando la desobstrucción con la aguja y el proceso de extrusión).

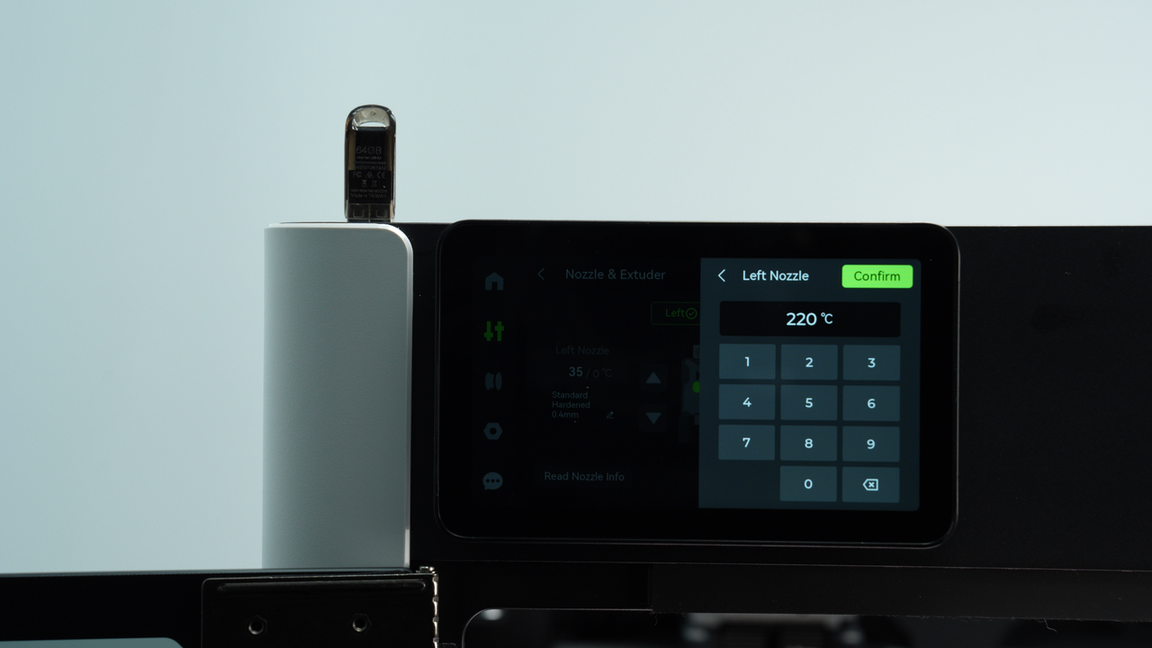

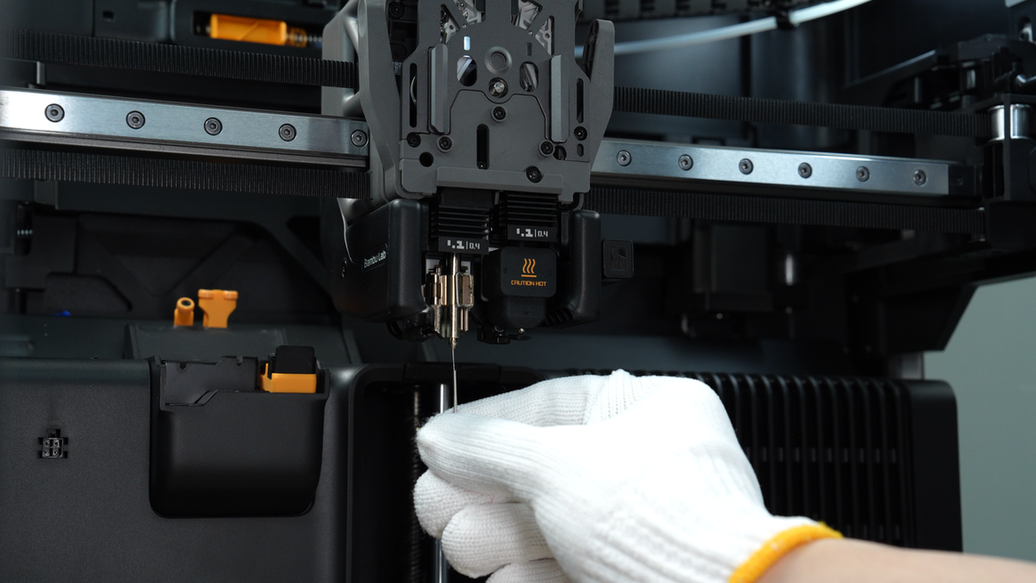

Caliente el hotend a 220°C, siguiendo las instrucciones del Paso 1 de la sección “1. Extruir manualmente el filamento” anterior. Una vez alcanzada la temperatura, inserte la aguja en la boquilla y desobstrúyala subiendo y bajando varias veces.
Advertencia: Al usar una aguja de limpieza, la liberación repentina de presión interna en la boquilla puede causar que el filamento caliente salte inesperadamente. Siempre use guantes protectores y mantenga la cabeza alejada de la cámara de la impresora durante la limpieza.
3. Técnica de cold pull
Un cold pull es una técnica de mantenimiento en impresión 3D utilizada para limpiar el interior de la boquilla de una impresora extrayendo residuos, obstrucciones o filamento residual. Implica calentar la boquilla para ablandar el filamento, luego enfriarla para permitir que el filamento se solidifique parcialmente, y extraerlo para eliminar contaminantes.
El filamento actúa como un "tapón" que se adhiere a los residuos dentro de la boquilla durante la fase de enfriamiento. Al extraerlo, se desalojan físicamente los contaminantes, como filamento quemado, polvo o pequeñas obstrucciones.
Realizar periódicamente un cold pull ayuda a restaurar el flujo adecuado de filamento para una extrusión consistente y previene defectos de impresión como subextrusión o líneas inconsistentes. Se recomienda realizarlo de vez en cuando, especialmente al cambiar de un tipo de filamento a otro.
Paso 1. Iniciar

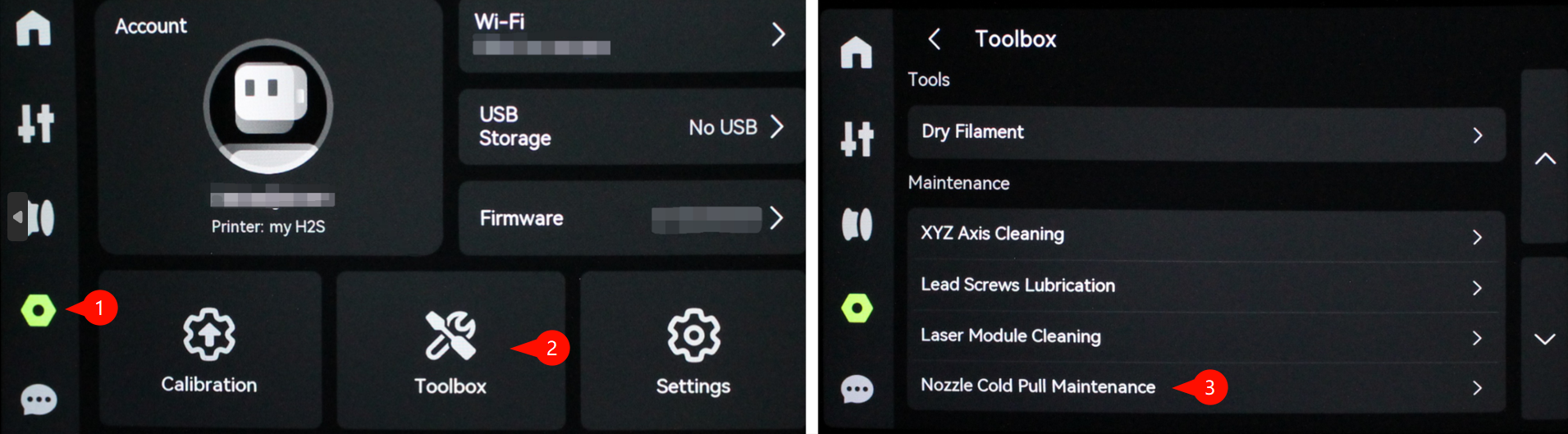

Navegue hasta el menú Configuración (1) y seleccione el botón Herramientas (2). Desplácese hasta el final para encontrar Mantenimiento de Cold Pull de boquilla (3).
Paso 2. Preparar el cold pull
Haga clic en Siguiente (1) para comenzar el proceso. El menú le presentará algunas opciones desplegables, explicadas a continuación.
Una vez dentro de la sección Cold Pull, siga estos pasos:
2. Seleccione la boquilla a limpiar — izquierda o derecha.
3. Elija el filamento de limpieza — generalmente se recomienda PLA o PETG. Use un filamento de color claro o de alto contraste en comparación con el material anterior. Esto facilita detectar cualquier filamento residual o debris en el cold pull.
4. Especifique el tamaño y tipo de boquilla instalada.
5. Seleccione el tipo de filamento que se estaba utilizando cuando ocurrió la obstrucción (o el tipo de filamento más recientemente usado). La máquina calentará a la temperatura adecuada para eliminar cualquier residuo restante de ese material.
Haga clic en Iniciar (6) una vez esté listo para proceder.
Paso 3. Homing y desconectar el tubo PTFE
La máquina homing automáticamente (1) y luego le pedirá que retire el tubo PTFE (2). Una vez retirado, haga clic en “Listo; Continuar” (3).
Paso 4. Insertar el filamento y dejar que el H2D lo gestione

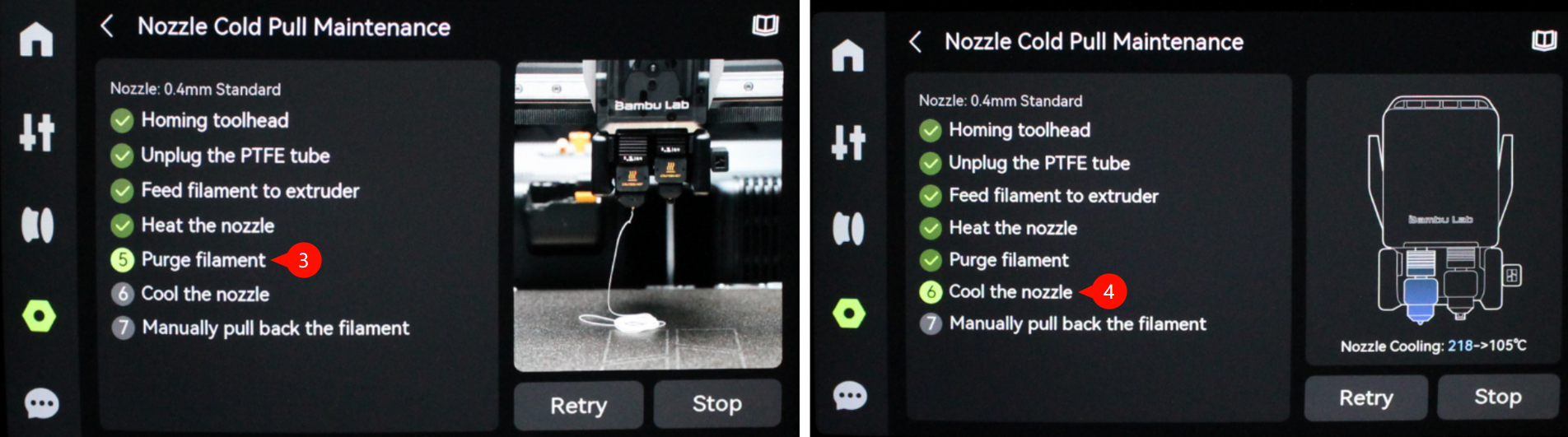

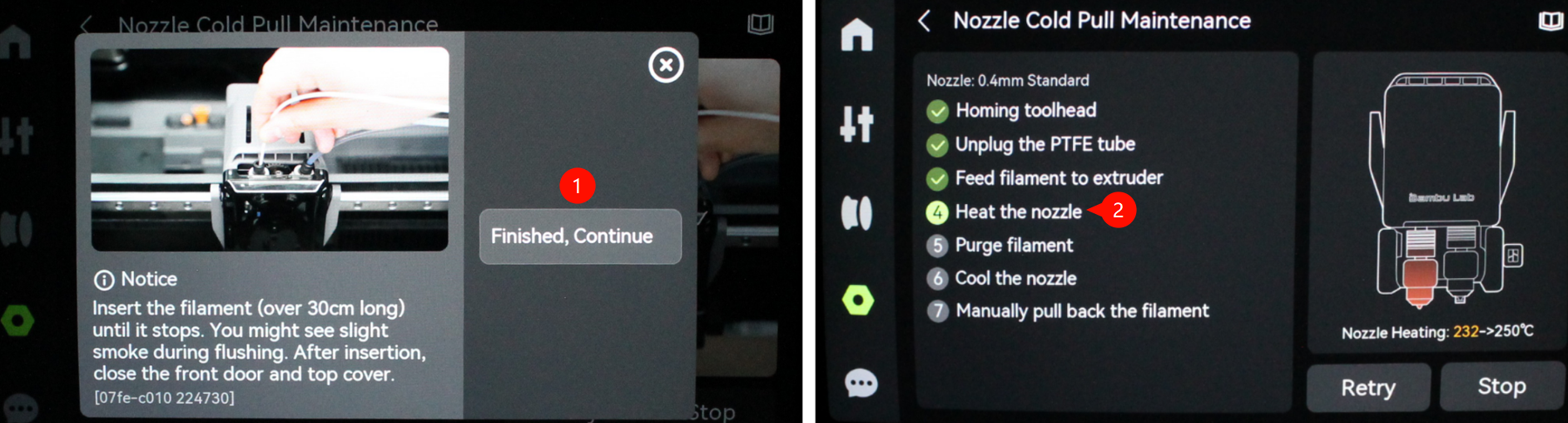

A continuación, la máquina le solicitará que inserte el filamento previamente seleccionado (PLA o PETG). Después de insertarlo, haga clic en “Listo; Continuar” (1). Todos los pasos siguientes se realizan de forma autónoma por la máquina, por lo que no se requiere interacción. Calentará la boquilla (2), purgará cualquier filamento restante (3) y luego enfriará la boquilla (4) a una temperatura adecuada para el cold pull.
Paso 5. Retirar el filamento e reinstalar el tubo PTFE
Cuando la máquina lo solicite, retire lentamente el filamento manualmente y haga clic en “Listo, Continuar” (1) una vez que se haya retirado por completo. La interfaz mostrará un ejemplo de cómo debe verse un cold pull limpio (2). Si el filamento retirado aún muestra residuos o restos de otro material, repita el proceso hasta que salga completamente limpio.

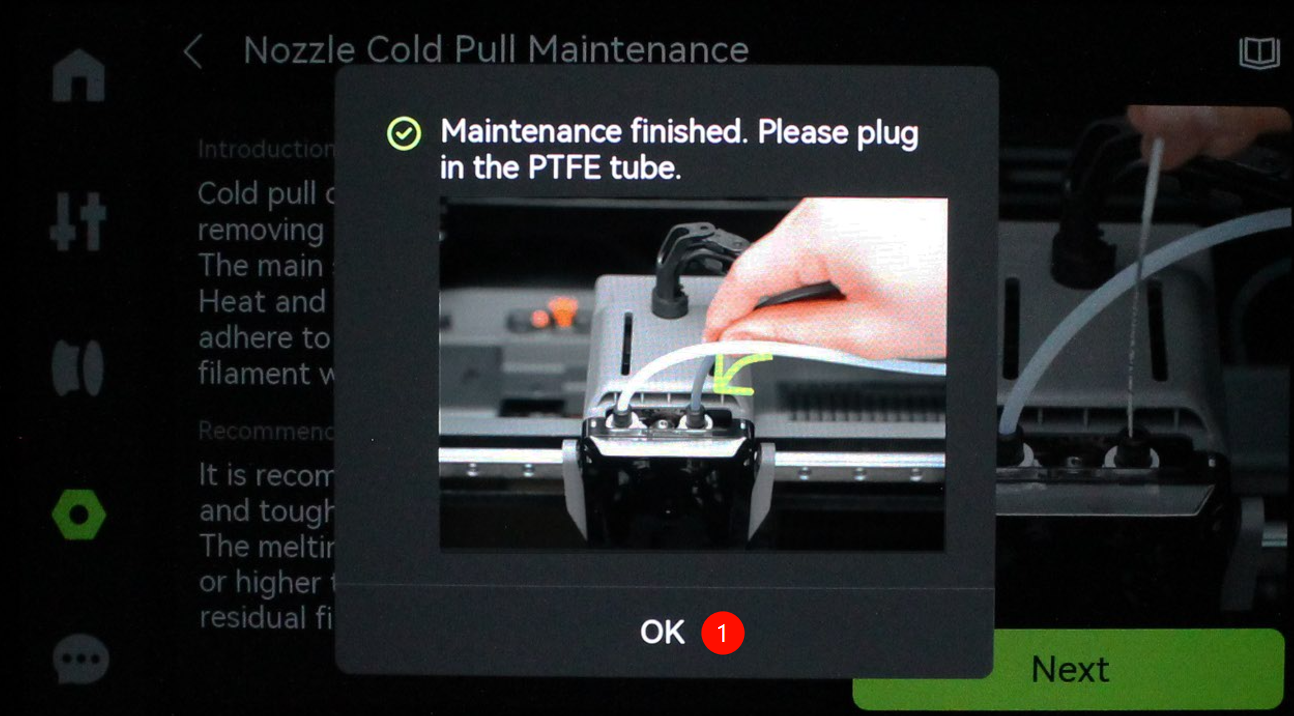

Finalmente, reinstale el tubo PTFE y haga clic en “Aceptar” (1) para completar el procedimiento.
4. Método de desobstrucción con llave hexagonal caliente
Una obstrucción común en la serie H2 es que el filamento se quede atrapado dentro del hotend debido a problemas de heat creep. Este fenómeno se explicó en detalle en este artículo, y recomendamos leerlo para entender cómo evitar este tipo de obstrucción.
Para los siguientes pasos, deberá retirar la boquilla. Esta página de la wiki cubre la retirada y reinstalación completa de la boquilla H2D, en caso de que lo necesite.
Cuidado: Recomendamos usar guantes protectores contra calor para esta operación. El filamento fundido puede gotear en sus dedos causando quemaduras.
Paso 1. Calentar la llave hexagonal
Comience calentando una llave hexagonal aproximadamente 10 segundos. Use una pinza para sujetar firmemente la llave hexagonal y evitar quemaduras.
Paso 2. Insertar la llave hexagonal en la entrada de la boquilla
Mientras la punta de la llave está caliente, introdúzcala rápidamente en el hotend, a través del extremo superior del disipador de calor. La llave caliente entrará en el filamento, como se muestra en la imagen. Luego, espere unos 30 segundos para que la llave hexagonal se enfríe.
Paso 3. Calentar la punta del hotend y retirar la obstrucción de filamento
La llave hexagonal ahora está atrapada dentro del hotend, con filamento alrededor. Para retirar la llave con el filamento obstruyendo el hotend, deberá calentar la punta del hotend.
Primero, retire el calcetín de silicona del hotend, luego aplique calor usando un encendedor en la punta de la boquilla durante unos 20 segundos (al usar un encendedor regular).
Cuidado: Evite calentar la boquilla por más tiempo o usar un mechero de butano de alta potencia. Se recomienda un encendedor de gas regular. La parte caliente de la boquilla solo debe estar lo suficientemente caliente para retirar la llave hexagonal con el filamento. Sobrecalentar la boquilla puede causar que el filamento gotee o salte de la punta. Siga cuidadosamente las instrucciones y no apunte la punta de la boquilla hacia usted durante este procedimiento.
Después de calentar la punta de la boquilla durante 20 segundos, tire lentamente de la llave. Notará que el filamento sale del hotend en una sola pieza, eliminando la obstrucción.
Paso 4. Reinstalar la boquilla
Ya está listo para reinstalar la boquilla. Esta página de la wiki cubre la eliminación completa y reinstalación de la boquilla H2D, en caso de que sea necesario.
Cómo verificar la finalización/éxito
Reinstale la boquilla, conecte los tubos PTFE y cargue el filamento para probar la extrusión. Si persiste la obstrucción o hay extrusión insuficiente, será necesario intentar repetidamente limpiar el hotend.
Confirme que la boquilla fluye correctamente
Después de mover la aguja a través de la punta de la boquilla varias veces, retire la aguja y extruya filamento utilizando los botones en pantalla. El filamento debe fluir en línea recta y no debe enrollarse durante la extrusión, como se muestra en la imagen a continuación.
Si bien los métodos anteriores suelen resolver el 99% de las obstrucciones, podría ocurrir que sea necesario reemplazar la boquilla, ya que podría estar dañada. Si después de estos pasos su máquina imprime normalmente, habrá eliminado con éxito la obstrucción de la boquilla.
Nota
Las boquillas de 0.2 mm son mucho más difíciles de limpiar y podrían requerir repetir los pasos anteriores varias veces. Por otro lado, las boquillas de mayor tamaño que 0.4 mm tienden a obstruirse con menos frecuencia que las de 0.4 mm, ya que la abertura de la boquilla permite el paso de partículas más grandes.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor presente un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor déjelos en el área de comentarios. ¡Gracias por su apoyo y atención!
