Prefacio
Asegurar que la boquilla esté limpia y despejada es crucial durante el proceso de impresión 3D, ya que afecta directamente la calidad e el rendimiento de la impresión. Debido al motor del extrusor inteligente H2D, hemos desarrollado una función práctica que permite a los usuarios limpiar eficientemente la boquilla. Recomendamos encarecidamente incorporar esta función a su mantenimiento rutinario para prolongar efectivamente la vida útil de la boquilla.
A continuación, se presentan algunos escenarios en los que es necesario realizar la limpieza por tirada fría:
-
Errores frecuentes de sobrecarga del motor del extrusor: Si el motor del extrusor reporta con frecuencia errores de sobrecarga en condiciones normales de flujo de impresión, indica una resistencia excesiva de la boquilla y requiere limpieza inmediata.
-
Antes de cambiar a filamento TPU: El TPU es muy sensible a la resistencia de la boquilla. Si se han utilizado otros materiales previamente, recomendamos realizar una tirada fría antes de imprimir con TPU para garantizar una extrusión suave.
Nota: Si la boquilla está completamente obstruida y no puede limpiarse mediante el procedimiento estándar de enjuague, consulte primero el Procedimiento de desobstrucción del hotend. Después de eliminar la obstrucción, proceda con la operación de tirada fría.
Criterios de prueba para obstrucción completa de la boquilla: Después de ensamblar la boquilla en el extrusor y calentarla de manera constante a 250°C, realice una prueba de alimentación con filamento PLA o PETG. Si no se extruye material fundido desde la punta de la boquilla o la extrusión es significativamente menor que lo normal, se considera que la boquilla está completamente obstruida.
Selección de parámetros para la tirada fría
Tras una serie de pruebas, determinamos que PLA y PETG funcionan excelentemente en el proceso de tirada fría. Otros filamentos mostraron un rendimiento deficiente durante la tirada fría, ya que tienden a romperse, dejando residuos dentro de la boquilla. Para filamentos de limpieza producidos por fabricantes externos, lea cuidadosamente las instrucciones antes de usarlos y asegúrese de utilizarlos en condiciones adecuadas. A continuación, se presenta una guía para seleccionar los parámetros durante el proceso de tirada fría:
Selección del extrusor
Ambos extrusores izquierdo y derecho admiten funciones automáticas de tirada fría. Si está realizando una tirada fría en una boquilla HF, recomendamos usar el extrusor derecho para mejorar significativamente la tasa de éxito de la tirada fría.
Selección de la boquilla
Aquí debe ingresar los parámetros para la boquilla que desea limpiar por tirada fría. Debido a las diferencias en los parámetros geométricos de las diversas boquillas, hemos preconfigurado parámetros correspondientes para cada tipo de boquilla.
Selección del filamento para tirada fría
Los filamentos para tirada fría deben cumplir tres funciones centrales:
-
Realizar el enjuague según la temperatura de enjuague para eliminar cualquier filamento residual dentro de la boquilla.
-
Rellenar la cámara de la boquilla según la temperatura de impresión del filamento.
-
Enfriarse hasta la temperatura de tirada fría y utilizar la tirada fría para eliminar impurezas internas. Los diferentes modelos de boquilla pueden requerir filamentos para tirada fría distintos:
-
Boquilla SF: Se recomienda PLA o PETG como filamento para tirada fría.
-
Boquilla HF: Se prefiere PETG para la tirada fría debido a su mejor extensibilidad.
Selección de la temperatura de enjuague
Puede elegir la temperatura de enjuague adecuada según el filamento de mayor temperatura que haya utilizado previamente la boquilla:
-
250°C: Adecuado para filamentos de baja temperatura como PLA, PETG, TPU, PVA, etc.
-
290°C: Adecuado para filamentos de alta temperatura como ABS, ASA, PA, PC, PET, etc.
-
320°C: Adecuado para filamentos de ultra-alta temperatura como PPS, PPA, etc.
Si no está seguro de qué temperatura elegir, puede basar la temperatura de enjuague en la temperatura máxima de uso de los filamentos que ha utilizado.
Selección de la temperatura de tirada fría
La tirada fría funciona controlando con precisión la temperatura de la boquilla (se recomienda establecerla 20-30°C por encima de la temperatura de transición vítrea del filamento) y utilizando la viscoelasticidad del material para eliminar físicamente las impurezas de la pared de la boquilla. H2D ha preconfigurado tablas de parámetros para usted, pero puede ajustarlas de forma flexible según la efectividad y la tasa de éxito de la tirada fría. El incremento de ajuste sugerido es de 5°C. Las direcciones específicas de ajuste son las siguientes:
-
Si experimenta resistencia significativa y el filamento se rompe con facilidad durante la tirada fría, se recomienda aumentar la temperatura de tirada fría.
-
Si el filamento se rompe con mínima resistencia durante la tirada fría, se recomienda disminuir la temperatura de tirada fría.
Proceso de tirada fría

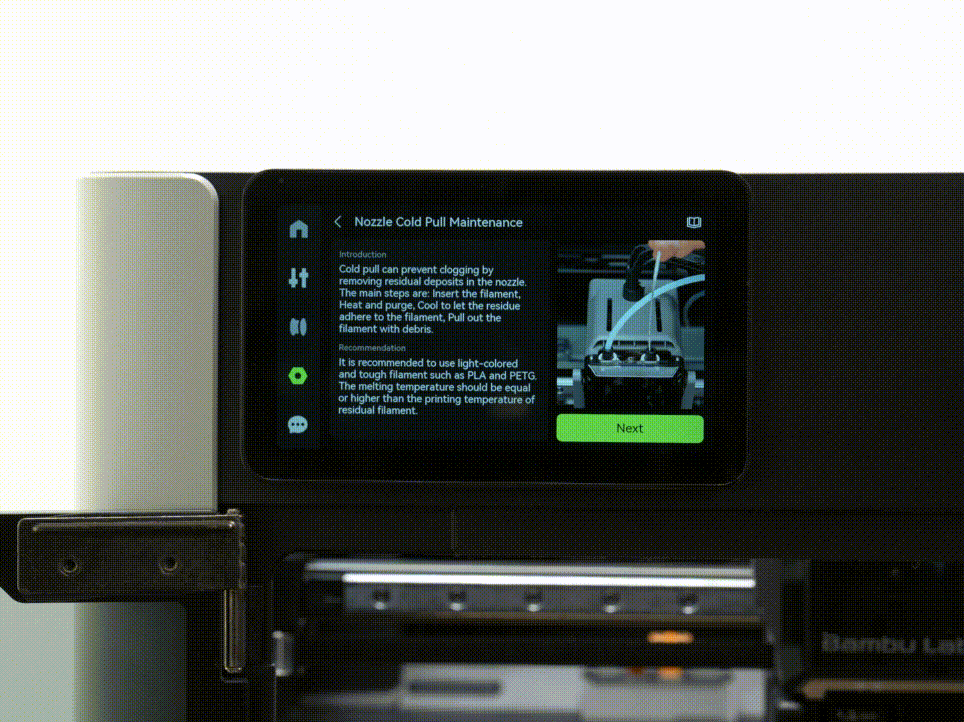

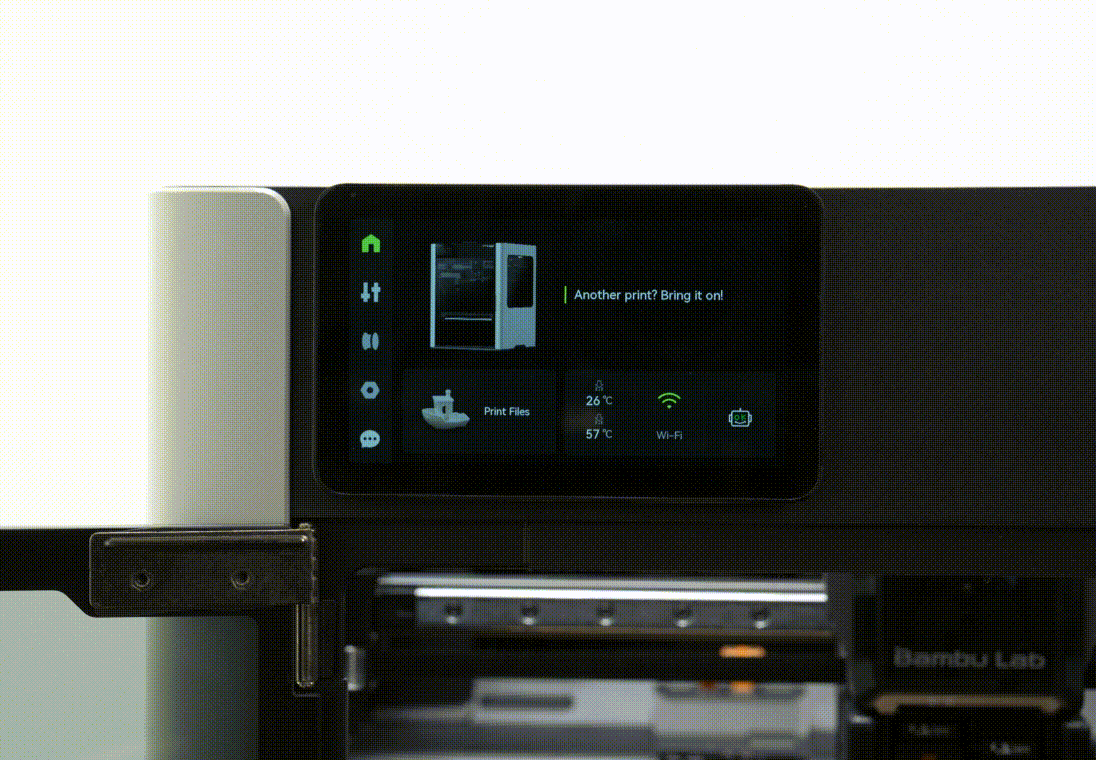

Entrada a la función:
Operación de selección de parámetros:
Por ejemplo, realizando una operación de tirada fría utilizando el extrusor derecho con una boquilla estándar de flujo 0.4 (SF) y filamento PLA:

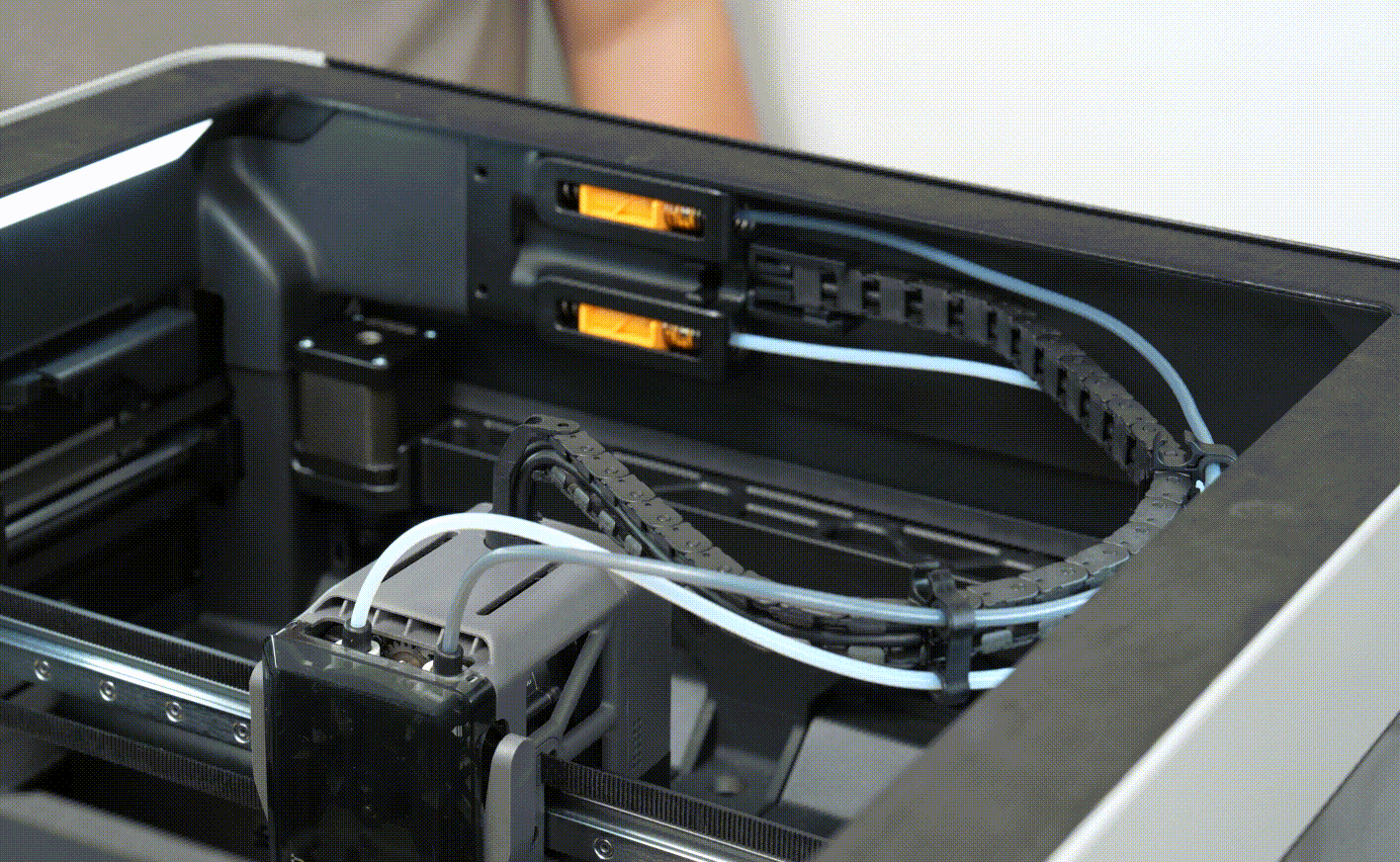

Desmontaje del tubo PTFE:
Esta guía utiliza la limpieza del hotend derecho como ejemplo, por lo que solo necesita el tubo PTFE del lado derecho.
Enjuague automático y tirada fría:

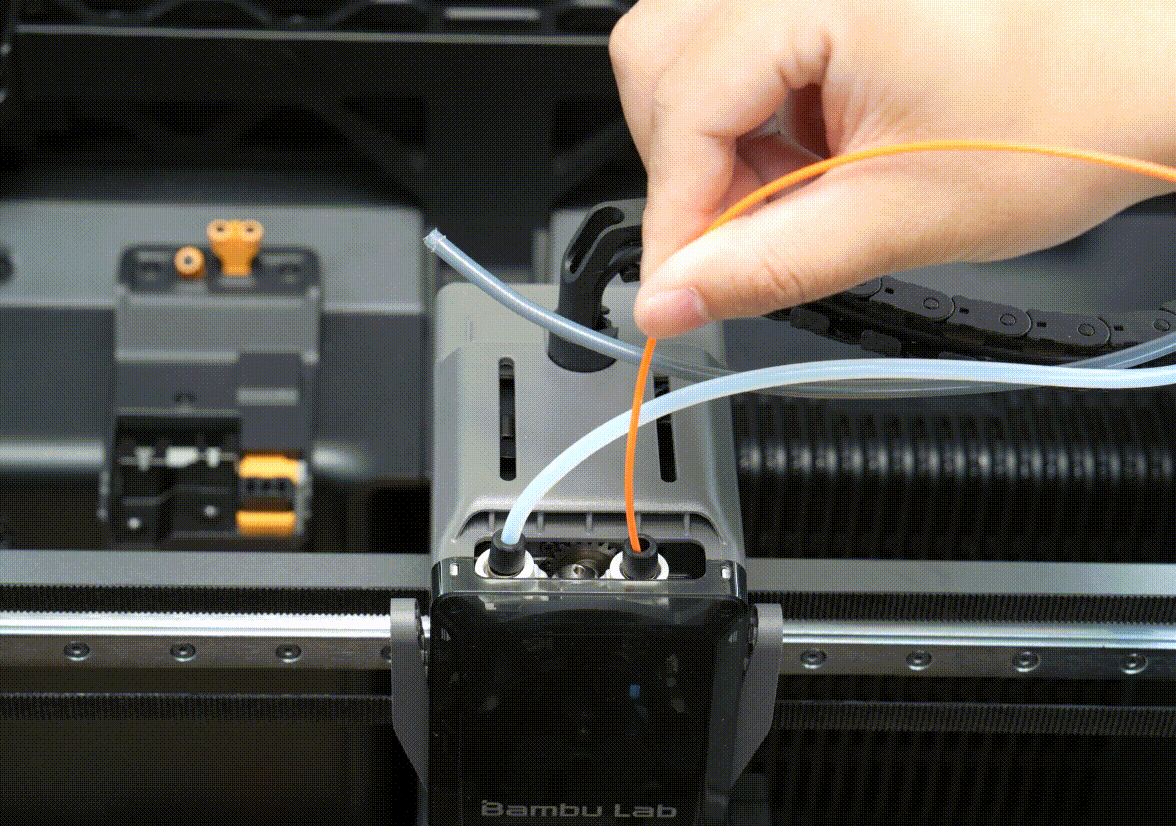

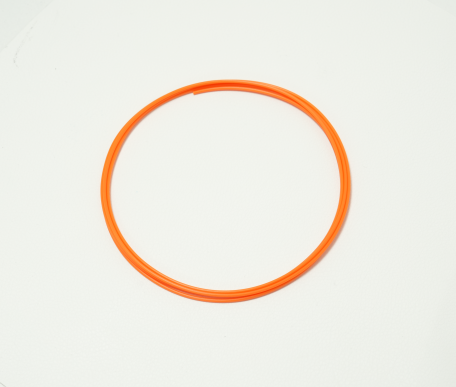

Después de que el cabezal y la cama caliente se muevan a las posiciones designadas, corte al menos 30 cm de filamento y cárguelo en el hotend correspondiente.
.gif)
Durante este proceso, la máquina realizará automáticamente acciones de enjuague y recarga de filamento. Una vez que la temperatura descienda a la configuración de tirada fría, el extrusor realizará automáticamente y lentamente la tirada fría del filamento hasta que alcance la máquina de extrusión en el cuello del filamento. Luego, deberá realizar la operación posterior de eliminación del filamento.
Nota:
Después de que la máquina ingrese al proceso automático, la boquilla se calentará. No toque la boquilla para evitar quemaduras.
Durante el proceso automático de enjuague y tirada fría de la máquina, puede generarse humo debido a la alta temperatura de enjuague. Cierre las cubiertas frontal y superior de la máquina, y espere a que finalice el enjuague antes de abrirlas.

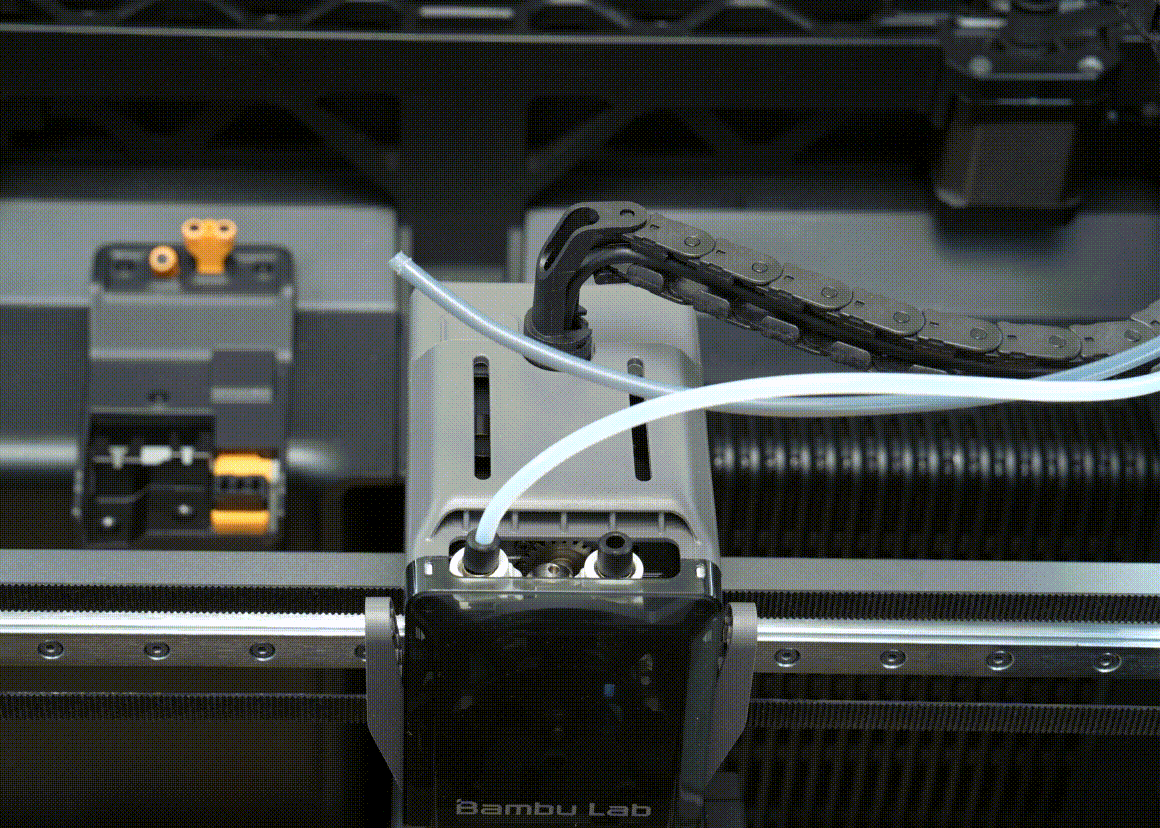

Tirada fría realizada por el usuario:
Durante la tirada fría, la temperatura de la boquilla permanecerá en la temperatura de tirada fría que configuró. Evite el contacto directo con la boquilla para prevenir quemaduras.
Después de que la máquina le solicite realizar una tirada fría manual, agarre el filamento por encima del extrusor y tire lentamente del filamento hacia arriba. Durante el proceso de tirada fría, tire lentamente del filamento; una velocidad excesiva o un ángulo incorrecto pueden causar que el filamento se rompa.
Evaluación del efecto de la tirada fría:

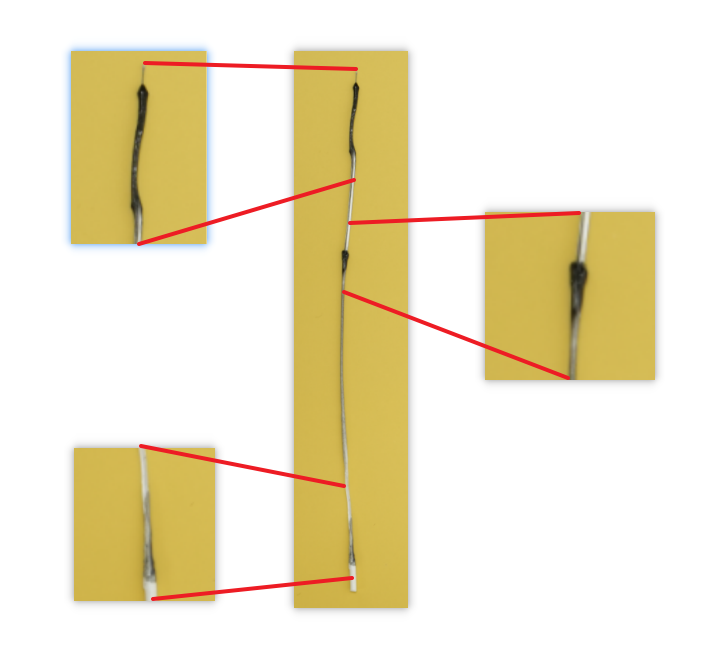

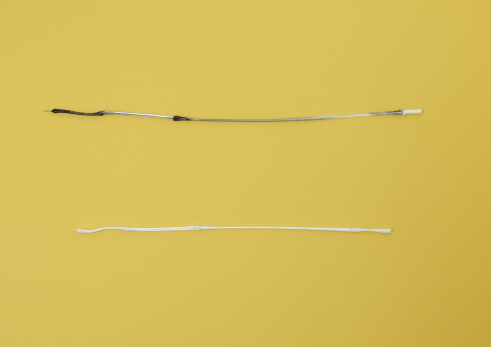

Al final del filamento extraído (la siguiente imagen muestra la boquilla HF), centre su atención en los siguientes indicadores de calidad:
-
Consistencia de color: El filamento extraído no debe contener impurezas de color extraño ni depósitos carbonizados.
-
Limpieza superficial: La superficie del filamento extraído debe mostrar un estado fundido homogéneo, sin material sinterizado granular adherido.
Recomendamos encarecidamente repetir la tirada fría varias veces hasta que el filamento extruido muestre una superficie limpia sin residuos anormales (la siguiente imagen muestra la boquilla HF).

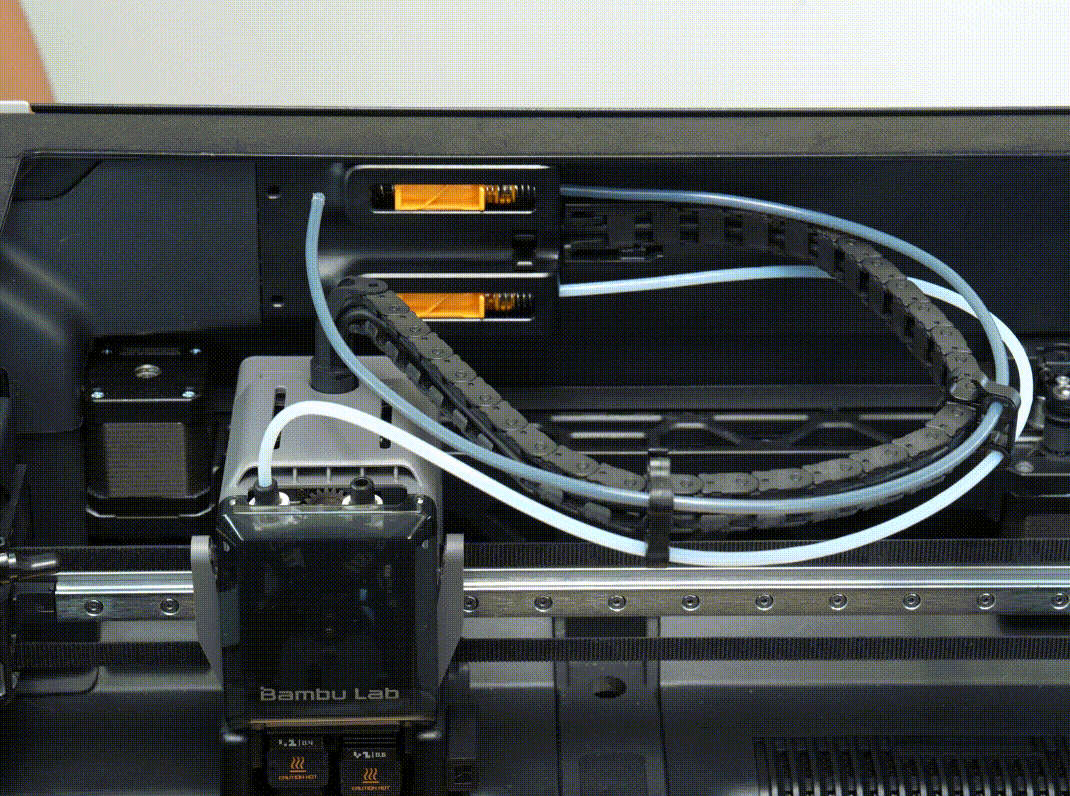

Volver a instalar el tubo PTFE:
Esta guía utiliza la limpieza del hotend derecho como ejemplo. Dado que solo se retiró el tubo PTFE del lado derecho, solo necesita reconectar el tubo PTFE del lado derecho.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor presente un *ticket técnico**, responderemos sus preguntas y proporcionaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
