Hotend
Como componente central del módulo del cabezal, el conjunto del hotend calienta el filamento a una temperatura especificada, y el filamento fundido se deposita en forma de una capa delgada para generar un modelo.
La impresora H2D incluye una boquilla de 0,4 mm integrada, y también puede reemplazarse con una boquilla de 0,2 mm, 0,6 mm o 0,8 mm según sea necesario. Además, ofrecemos un hotend de alto flujo para su selección.
📌 Nota: Si ha reemplazado la boquilla con una de especificación diferente, recuerde sincronizar la información de la boquilla en el dispositivo.
Aviso sobre la configuración del software Bambu Studio

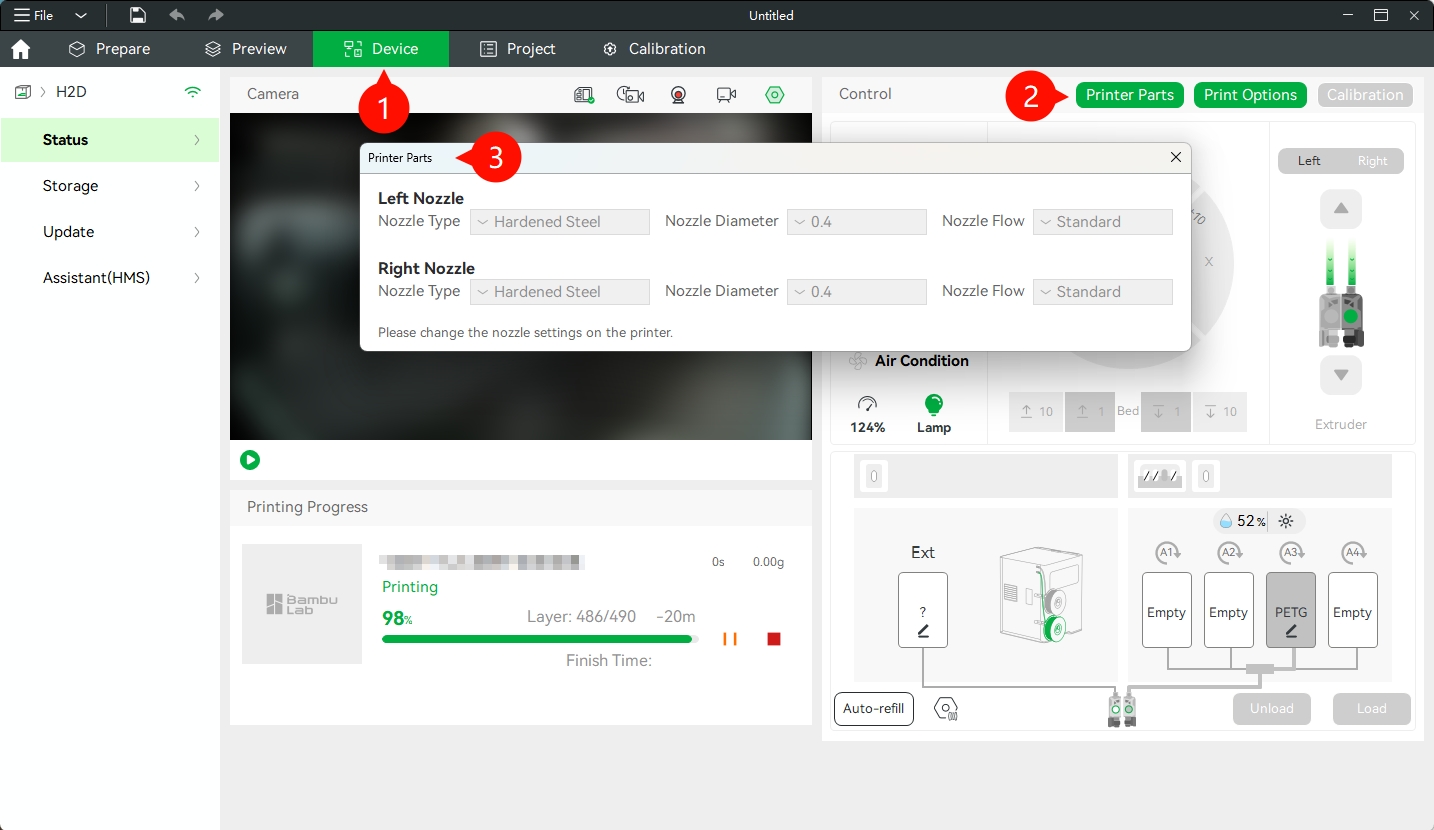

Si ha actualizado a la última versión de Bambu Studio (puede consultar Notas de lanzamiento de Bambu Studio | Bambu Wiki para conocer la última versión), notará que la información de la boquilla en la página "Piezas de la impresora" ya no se puede modificar (como se muestra en la figura a continuación). Tenga en cuenta que esto no es un fallo de software ni de hardware.
Para mejorar la consistencia operativa y garantizar la seguridad del usuario, hemos deshabilitado la función de edición de información de la boquilla y la mantenemos solo para visualización.
Esto se debe a que el reemplazo de la boquilla debe realizarse directamente en la impresora. Permitir modificaciones a través de la interfaz de software podría inducir a algunos usuarios a pensar que no es necesario reemplazar físicamente la boquilla antes de imprimir.
Cuándo utilizar
- Obstrucción del hotend
- Daño en el hotend
Herramientas y materiales necesarios
- Hotend nuevo
Advertencia de seguridad
❗❗IMPORTANTE
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los circuitos electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los circuitos electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los circuitos electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Retirar el hotend

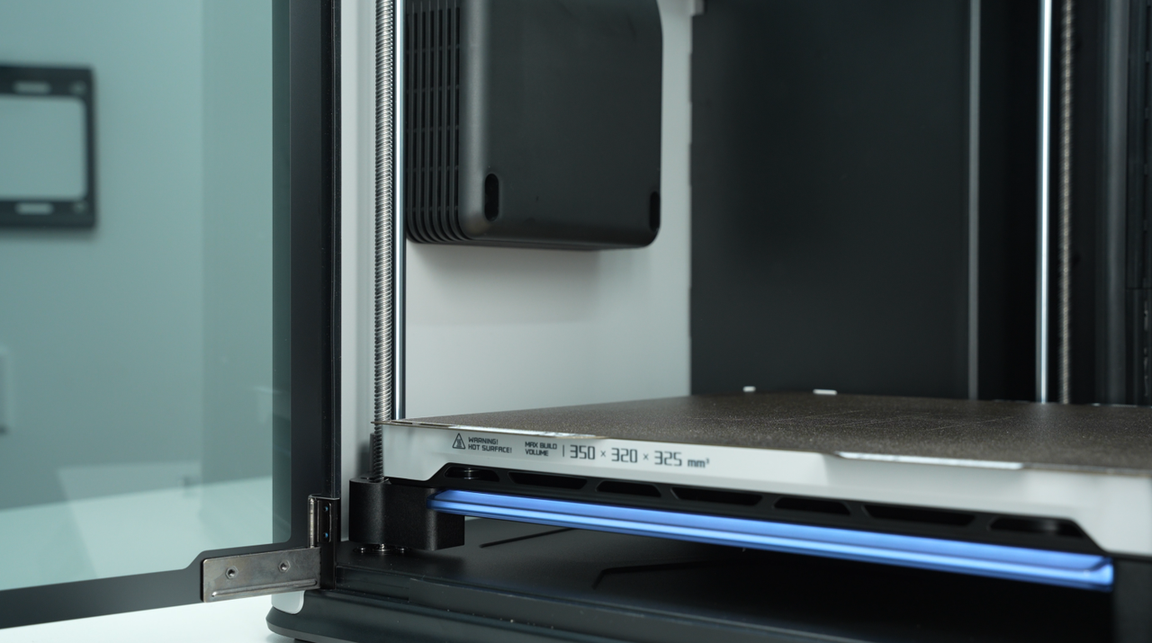

Paso 1: Bajar la cama caliente

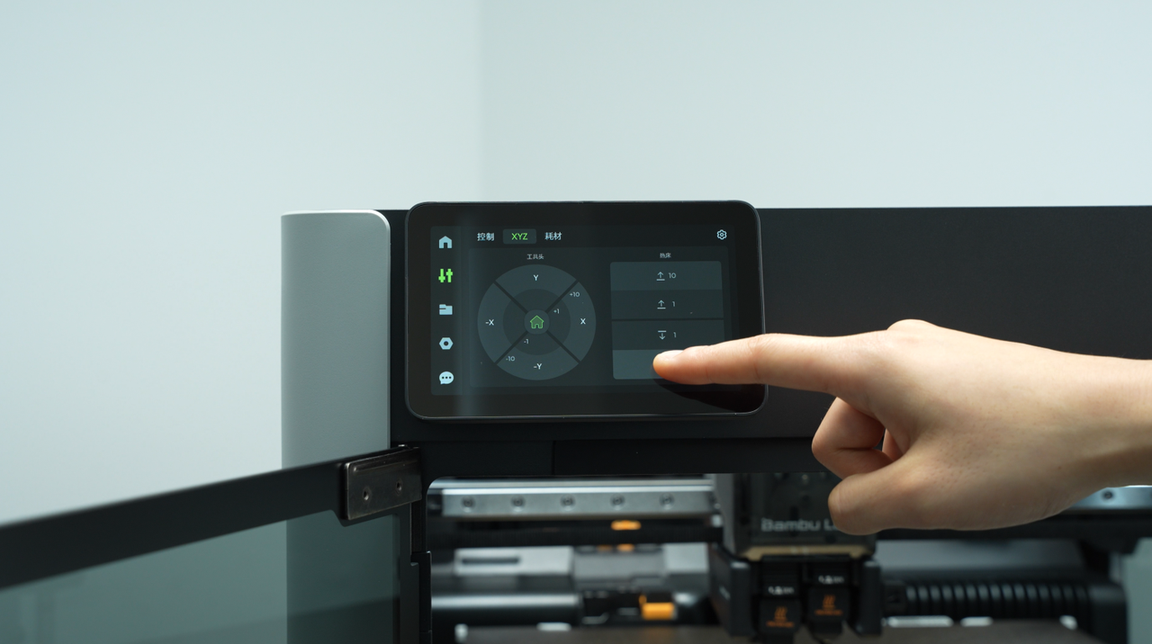

- En la pantalla, navegue a “Controles -> Movimiento”, luego toque la posición indicada por el dedo en la figura a continuación para bajar la cama caliente hasta el fondo.

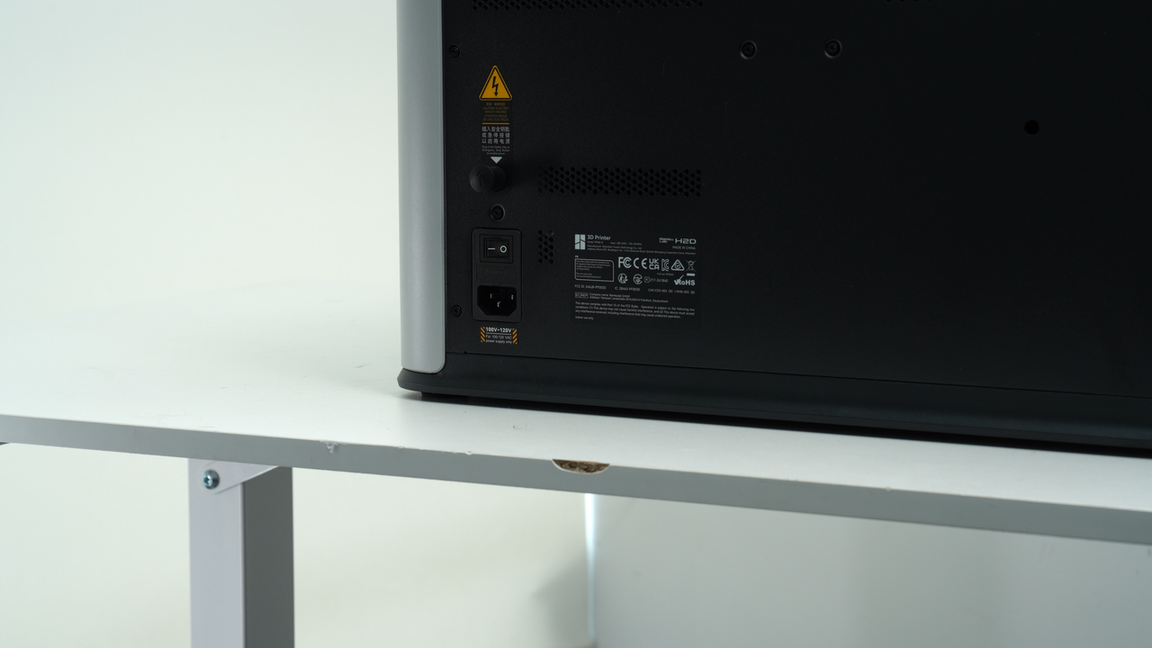

- Apague la impresora y asegúrese de que el hotend se haya enfriado a temperatura ambiente.
- Retire la cubierta de vidrio superior de la impresora.
Paso 2: Retirar la cubierta frontal del cabezal

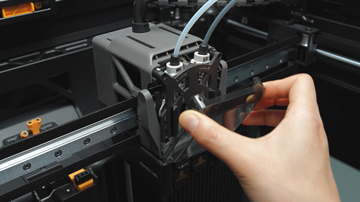

Apretar las dos esquinas superiores de la cubierta frontal del cabezal, levántela hacia arriba para liberar las correas redondeadas rectangulares y retire la cubierta frontal.

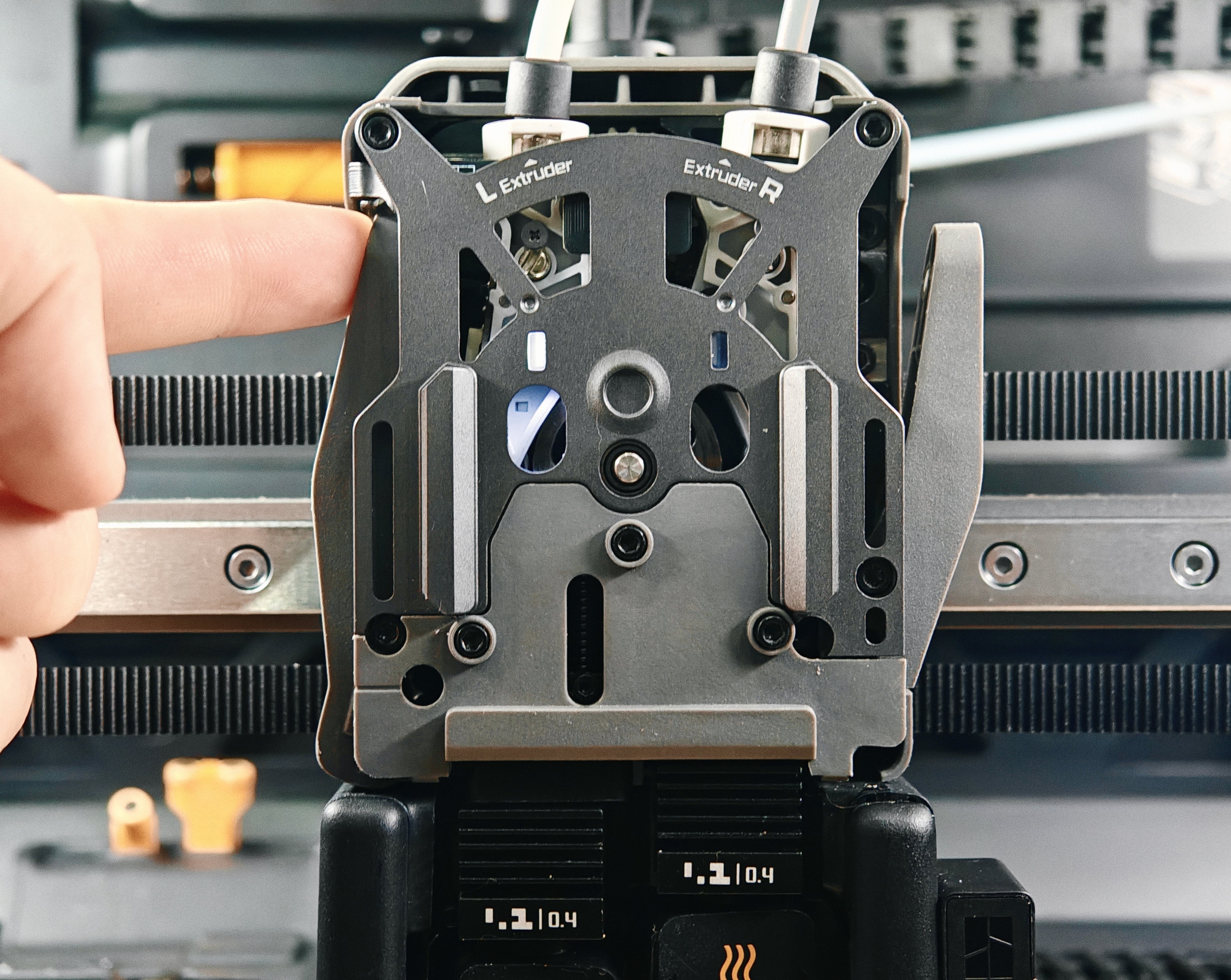

Si hay filamento cargado en cualquiera de las boquillas que se reemplazarán, presione uno o ambos cortadores de filamento para cortar el filamento correspondiente a la boquilla y permitir que el hotend se libere en un paso posterior.
Paso 3: Retirar los hotends
La impresora H2D está equipada con dos boquillas, pero solo una opera durante la impresión. Para evitar fugas de material desde la boquilla no utilizada, diseñamos un bloqueador de flujo que cubre la boquilla no en uso.

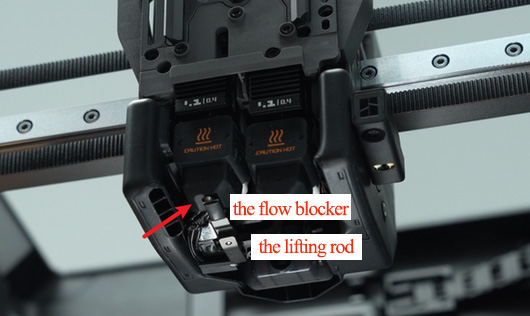

Existe una relación de enlace entre el hotend izquierdo y el bloqueador de flujo, ubicado en la varilla elevadora. Cuando la varilla se empuja hacia la derecha, el hotend izquierdo baja y el bloqueador de flujo cubre el hotend derecho. Cuando la varilla se empuja hacia la izquierda, el hotend izquierdo sube y el bloqueador de flujo cubre el hotend izquierdo.
Si necesita retirar un hotend y el bloqueador de flujo está cubriendo el hotend, debe mover primero la varilla de conexión del bloqueador para alejarlo antes de retirarlo, evitando que el bloqueador se doble accidentalmente al retirar el hotend.

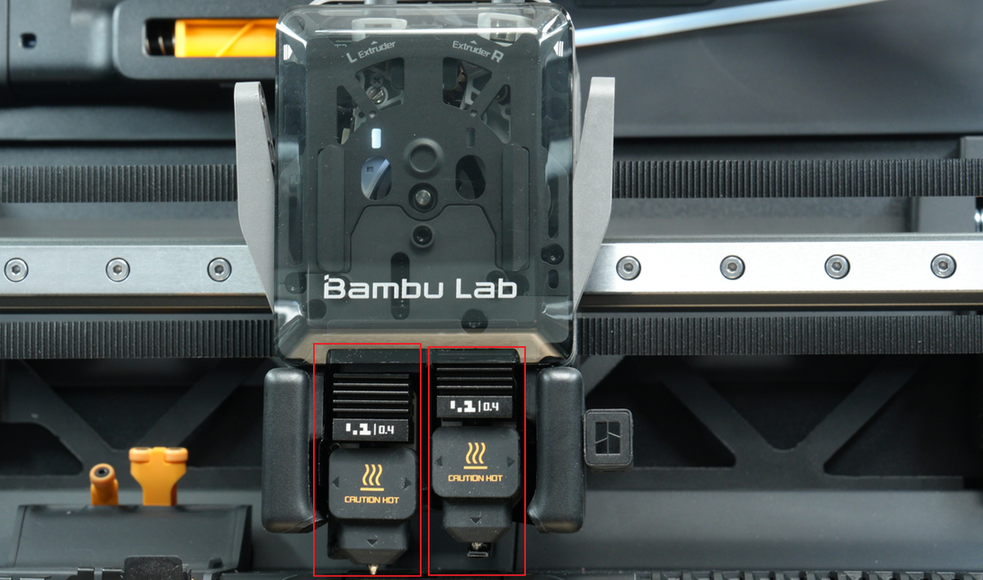

La impresora H2D tiene dos hotends, izquierdo y derecho, que puede reemplazar según sea necesario.

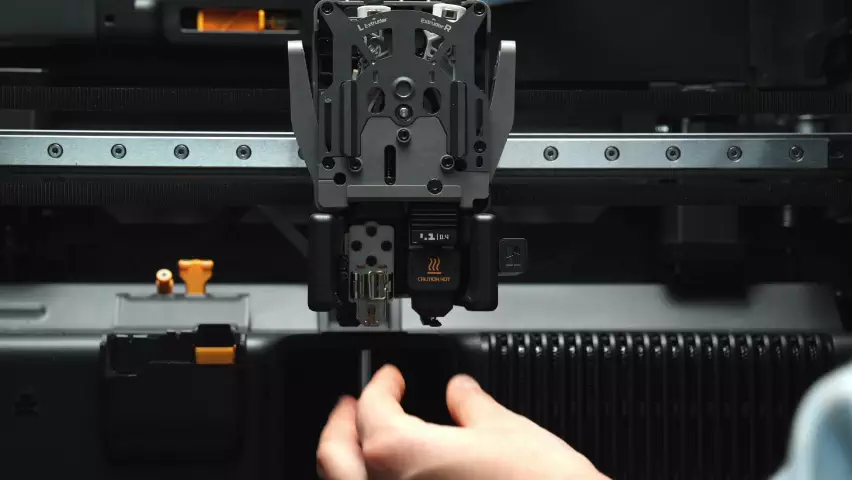

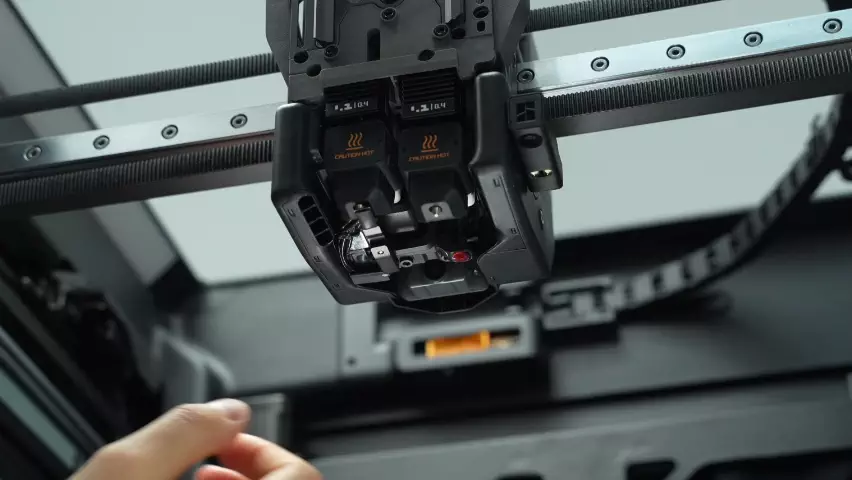

- Empuje la varilla hacia la derecha para que el bloqueador de flujo cubra el hotend derecho.
⚠️ Nota: No empuje directamente el bloqueador. Es frágil, y aplicar fuerza podría romperlo.
Al mover la varilla, el bloqueador podría no alcanzar su posición en un solo movimiento debido al límite de inclinación de la varilla. Continúe empujando la varilla hasta que alcance el extremo derecho y no pueda moverse más.
En este punto, el bloqueador podría no estar exactamente debajo de la boquilla derecha. Deberá realizar ajustes finos para asegurar que el bloqueador de flujo esté completamente en su lugar.

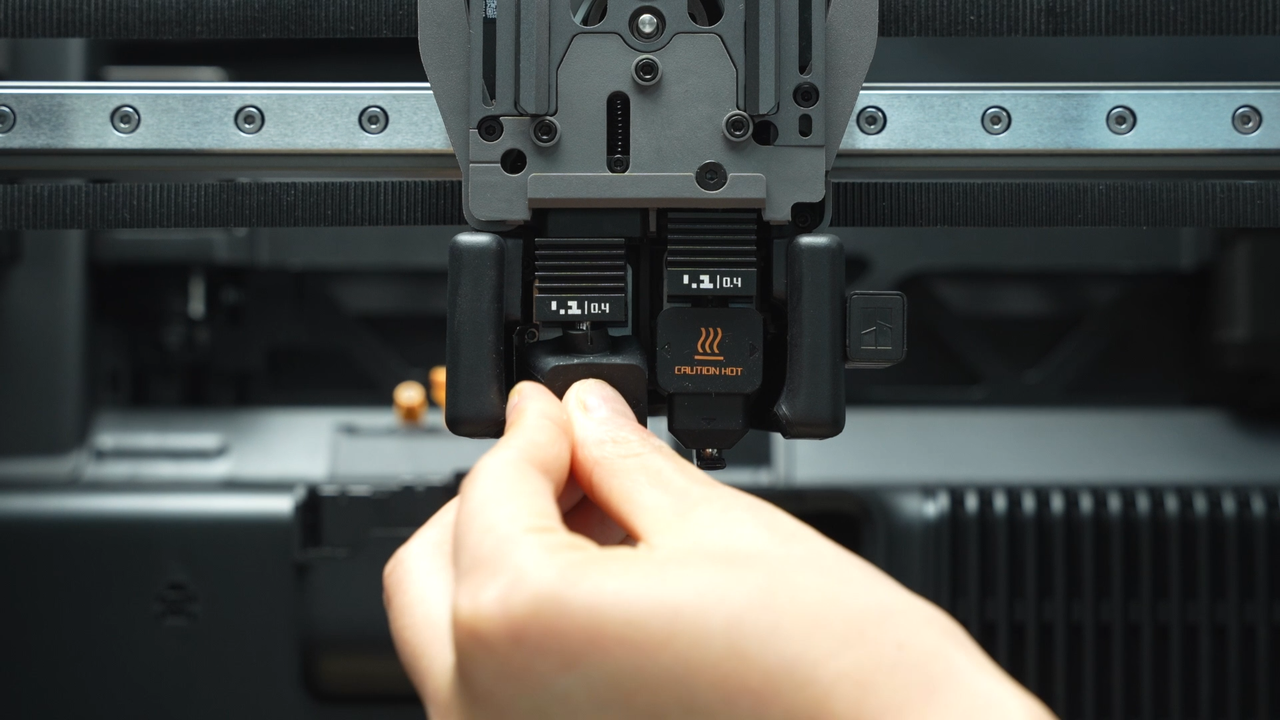

- Retire el calcetín de silicona del hotend que no está bloqueado por el bloqueador de flujo.

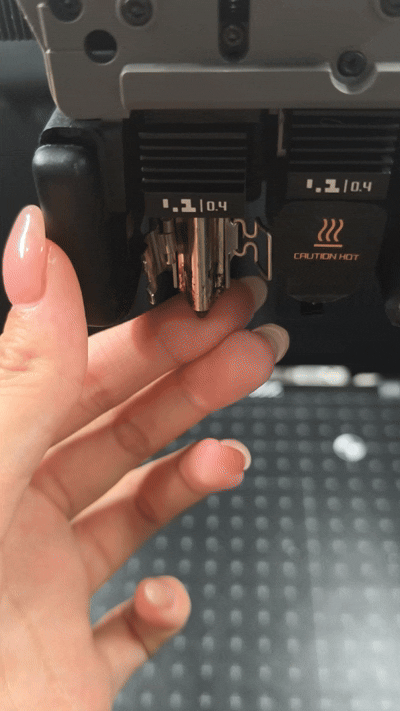

- Desbloquee el cierre para retirar el hotend.
⚠️ Nota: Siempre verifique la temperatura actual del hotend antes de reemplazarlo para evitar quemaduras por altas temperaturas!

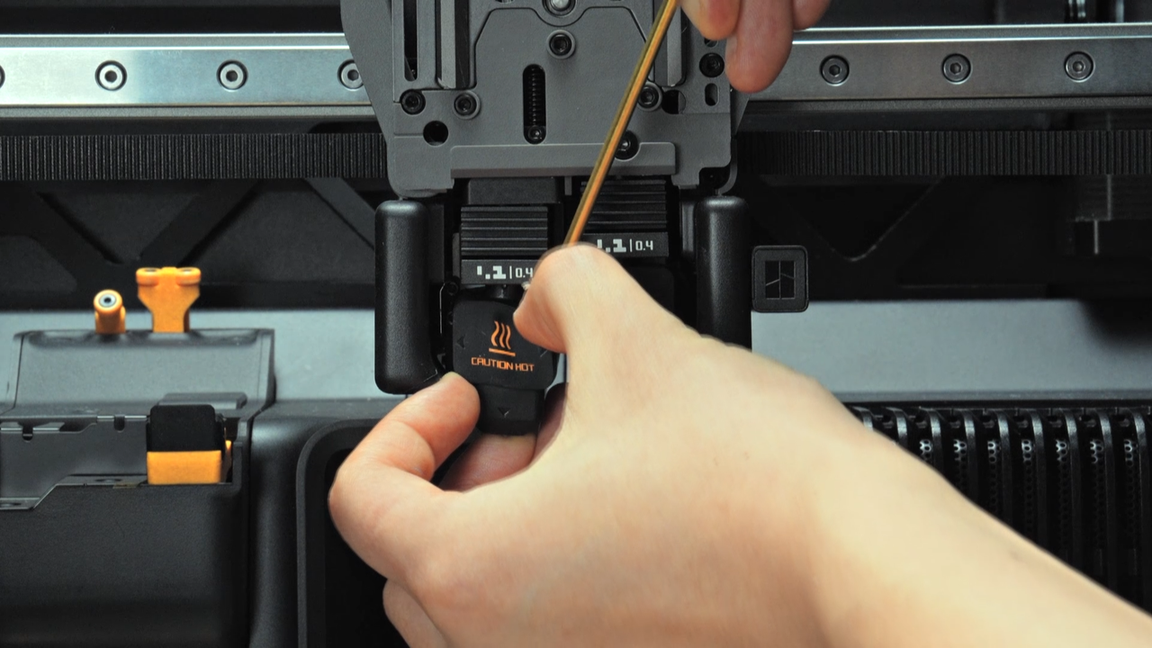

📌 La boquilla podría ser difícil de retirar debido a residuos. En este caso, puede levantarla suavemente con pinzas o un destornillador después de aplicar calor moderado, y luego retirar el hotend usando guantes resistentes al calor.
- Corte cualquier filamento restante en la parte superior del hotend para evitar interferencias con la próxima instalación.
- Ajuste previamente el cierre del conjunto de calentamiento.
El retiro del hotend derecho sigue el mismo procedimiento.
Instalar el hotend
Paso 1: Mover la varilla elevadora
Al igual que en la operación de desmontaje, si necesita instalar un hotend y el bloqueador de flujo está cubriendo el hotend, debe mover la varilla elevadora para retirar el bloqueador antes de instalarlo.
Paso 2: Volver a instalar el hotend

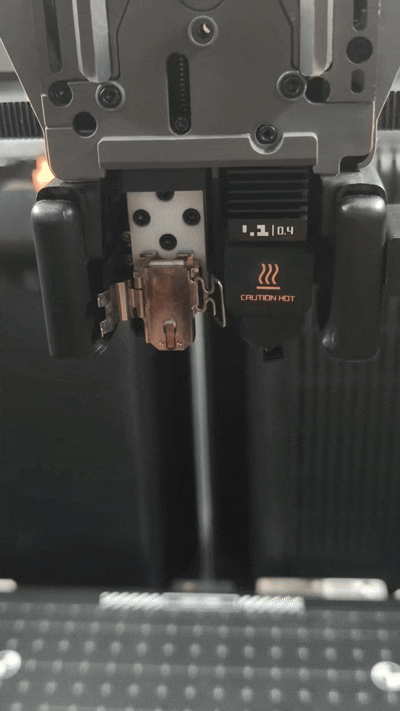

Apretar la boquilla y empujar el hotend hacia arriba desde abajo. Una vez que alcance la parte superior, presione el hotend hacia adentro. La imagen a continuación toma el hotend izquierdo como ejemplo.
Luego, tire suavemente el hotend hacia afuera. Si no se mueve, la instalación está correctamente asegurada.
Paso 3: Ajustar el clip de la boquilla

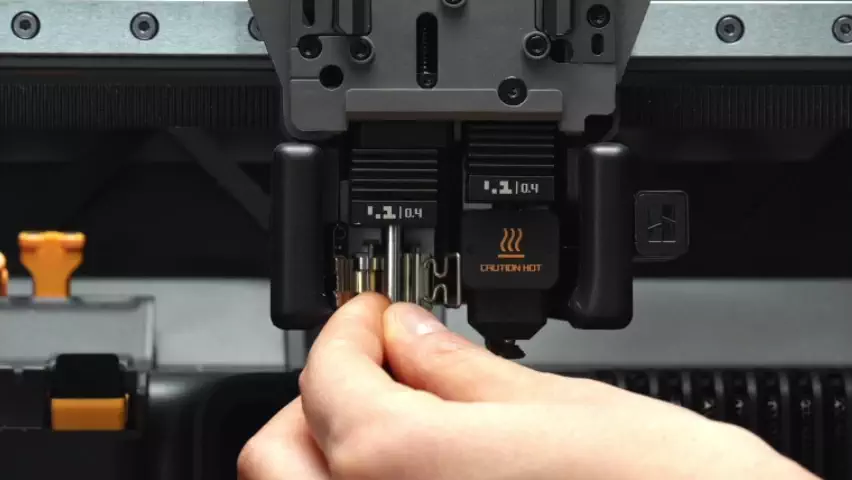

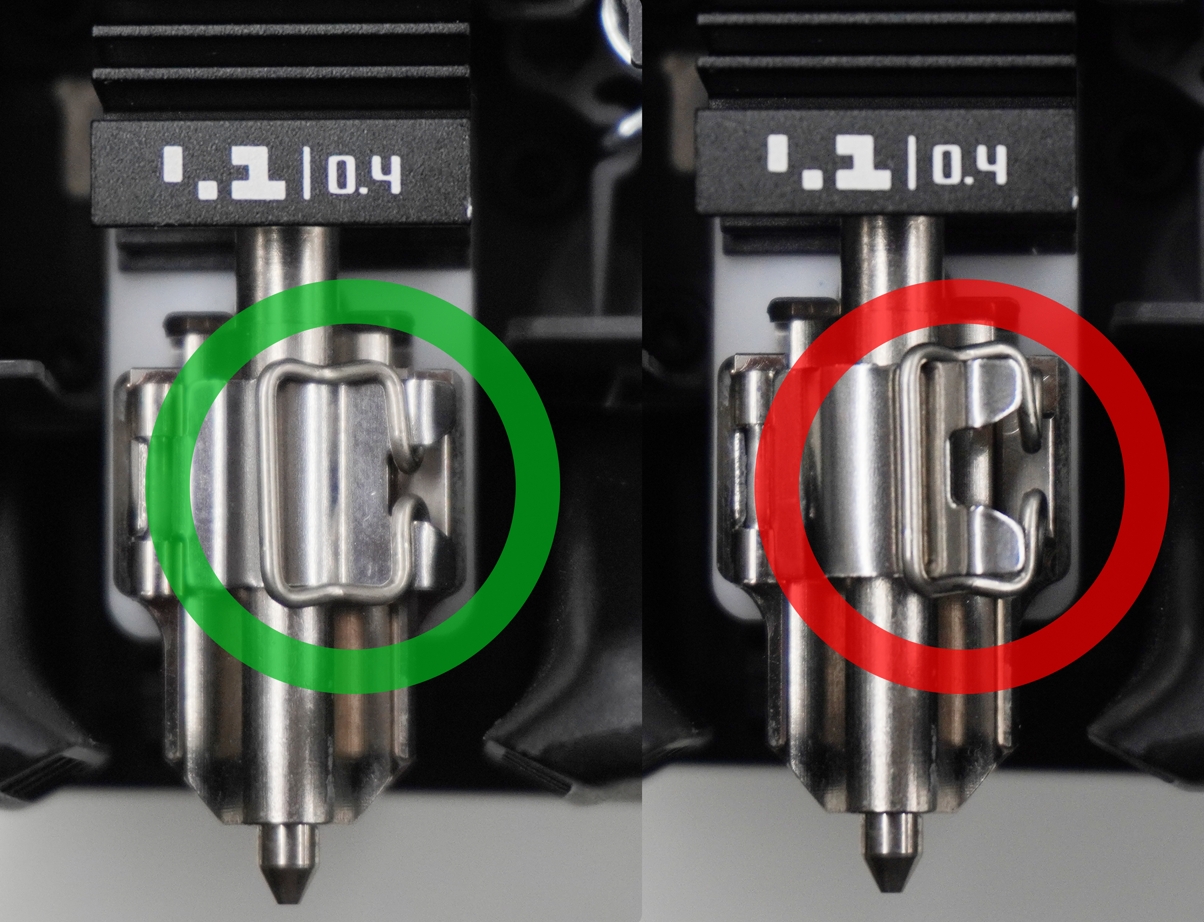

Como se muestra en la figura, empuje la bisagra izquierda hacia abajo hasta que esté alineada completamente con la boquilla, luego asegure la bisagra derecha presionándola hacia abajo.
Nota: En la figura de la derecha, el clip se bloqueó incorrectamente porque la bisagra y el clip se empujaron hacia abajo al mismo tiempo, causando que la bisagra se atasque dentro del clip. Por lo tanto, asegúrese de alinear completamente la bisagra izquierda con la boquilla antes de enganchar la bisagra derecha.
Paso 4: Colocar el calcetín de silicona del hotend
Paso 5: Volver a instalar la cubierta frontal del cabezal

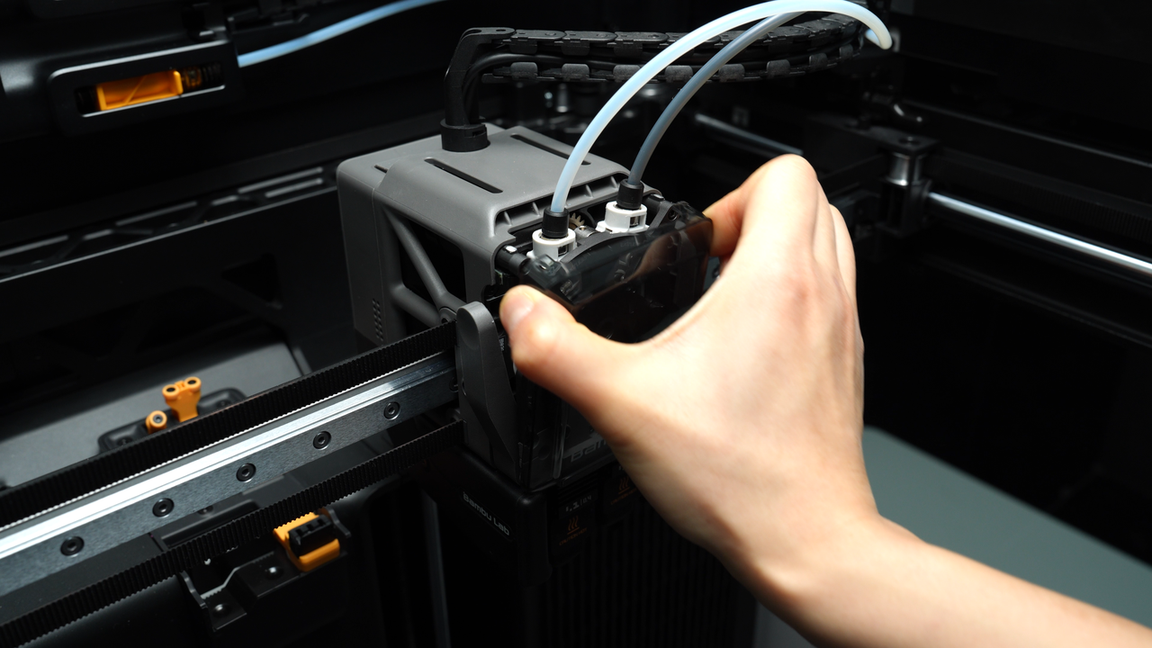

Al reinstalar la cubierta frontal del cabezal, primero enganche la posición debajo del extrusor, luego empuje hacia adelante hasta escuchar un clic, indicando que está instalado correctamente.
Sincronizar la información de la boquilla en el dispositivo

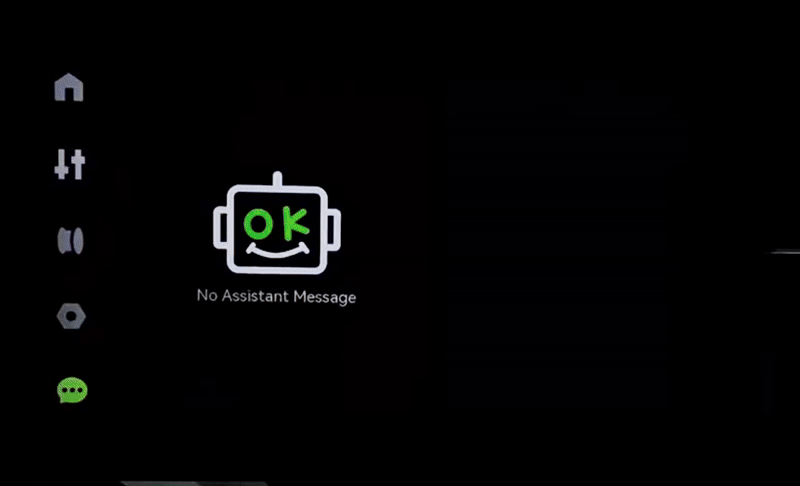

Si ha reemplazado el hotend con uno de diámetro o material diferente, consulte la animación a continuación para actualizar la información de la boquilla en la pantalla:
Verificar la funcionalidad

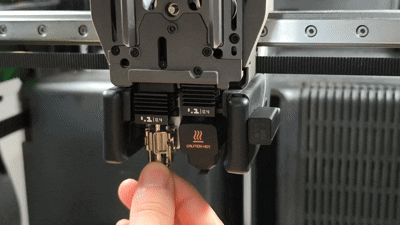

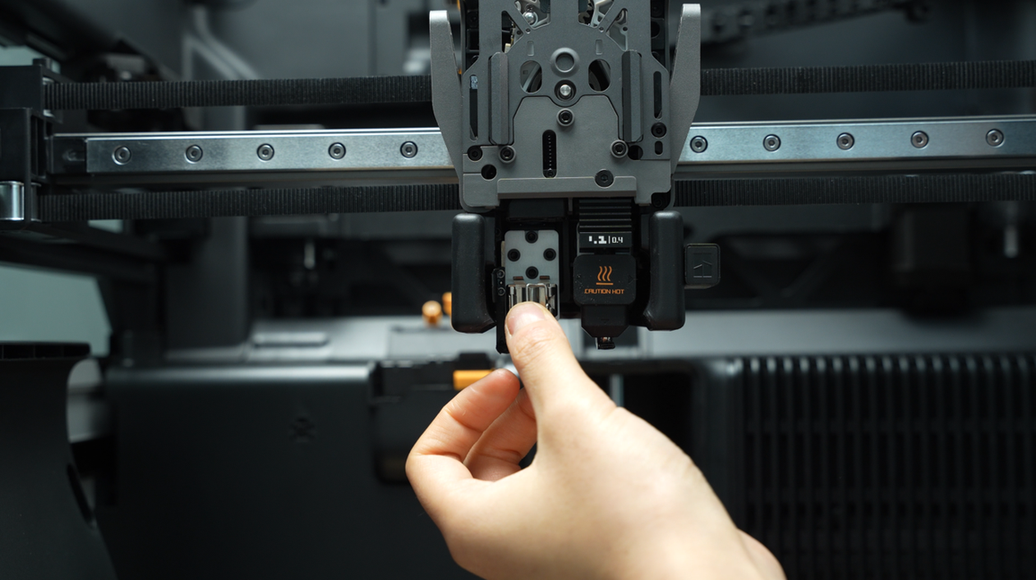

Asegúrese de que el hotend esté instalado de forma segura y pueda extruir filamento normalmente. Sostenga suavemente y trate de moverlo para confirmar que no se mueva, como se muestra a continuación.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
