Principio Básico: ¿Qué es la Calefacción por Inducción?

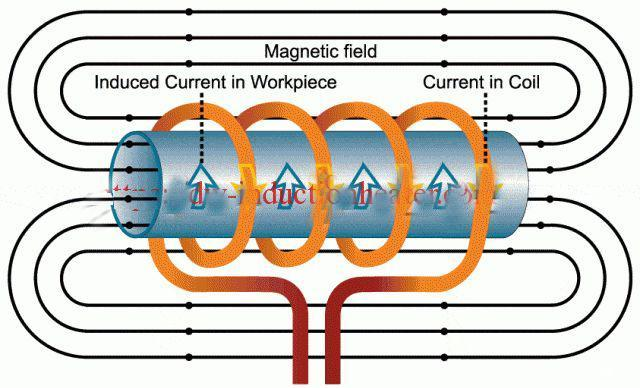

El principio básico de la calefacción por inducción es la inducción electromagnética.
-
Generar Campo Magnético: Cuando una corriente alterna de alta frecuencia pasa a través de la bobina transmisora, crea un fuerte campo magnético alterno y rápidamente cambiante alrededor de la bobina.
-
Inducir Corrientes Eddi: Cuando un objeto metálico (como el manguito de acero en forma de U del hotend) se coloca en este campo magnético, se inducen corrientes rotatorias cerradas dentro del metal, conocidas como "corrientes Eddi".
-
Producir Calor: Debido a la resistencia eléctrica inherente del metal, estas potentes corrientes Eddi superan la resistencia al fluir, convirtiendo eficientemente la energía eléctrica en energía térmica y haciendo que el objeto metálico se caliente por sí mismo. El calor se genera internamente en el metal, resultando en un aumento extremadamente rápido de temperatura.
Estructura del Sistema y Flujo de Trabajo
El sistema de hotend por inducción consta principalmente de dos componentes principales: la Unidad de Transmisión de Calefacción por Inducción y el Hotend por Inducción Vortek.
Unidad de Transmisión de Calefacción por Inducción: El Extremo Emisor de Energía
La unidad de transmisión de calefacción por inducción es una parte fija del cabezal, con componentes centrales incluyendo:
-
Placa PCB: Equipada con bobinas de alimentación/comunicación correspondientes a las bobinas de la placa de comunicación por inducción del hotend por inducción Vortek. Está diseñada específicamente para la transmisión sin contacto de información a la placa de comunicación por inducción del hotend por inducción Vortek, la cual luego envía la información de vuelta a la placa TH.
-
Sensor Hall de Posición del Hotend: Utilizado para detectar si el hotend por inducción Vortek está correctamente instalado y bloqueado en la unidad de transmisión de calefacción por inducción.
-
Bobina: Utilizada para generar un fuerte campo magnético alterno que actúa sobre el manguito de acero en forma de U para calentarlo.
-
Núcleo Magnético: Utilizado para concentrar y guiar la dirección del campo magnético generado por la bobina, dirigiéndolo con precisión al manguito de acero en forma de U del hotend por inducción Vortek para garantizar la eficiencia de transmisión de energía.

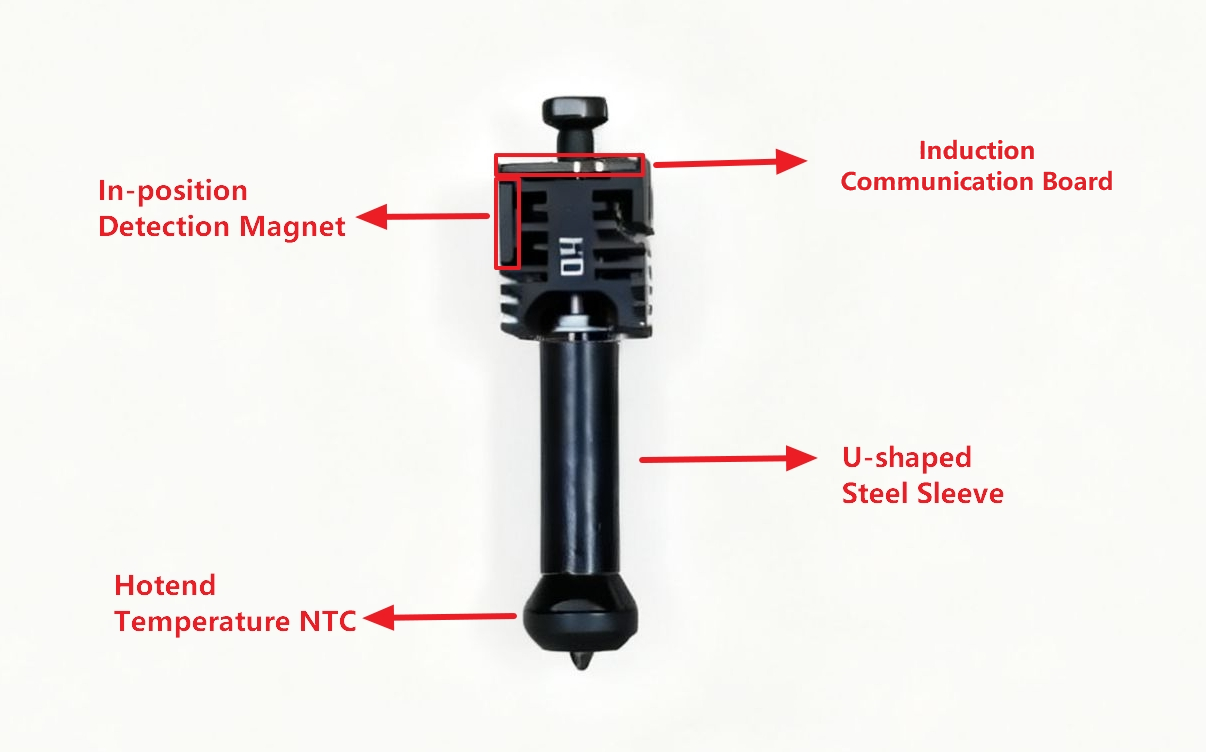

Hotend por Inducción Vortek: El Extremo Receptor Interchangeable
El hotend por inducción Vortek es un módulo independiente intercambiable, con componentes centrales incluyendo:
-
Manguito de Acero en Forma de U: El componente central de calentamiento del sistema de calefacción por inducción. Después de que la bobina genere un campo magnético alterno, se forman corrientes Eddi dentro del manguito de acero en forma de U, causando que se caliente rápidamente y transfiera eficientemente calor al hotend.
-
Placa de Comunicación por Inducción: Transmite información (incluyendo datos de temperatura del hotend e información de filamento impreso) con la placa receptora de la unidad de transmisión de calefacción por inducción de manera sin contacto.
-
NTC de Temperatura del Hotend: Montado cerca del hotend y conectado directamente a la placa de comunicación por inducción para recopilar en tiempo real la temperatura de la boquilla.
-
Imán de Detección de Posición: Trabaja junto con el sensor Hall de la unidad de transmisión de calefacción por inducción para proporcionar una señal de "presencia", asegurando que el hotend esté instalado correctamente.
Flujo de Trabajo Colaborativo
El sistema completo opera de manera colaborativa mediante dos enlaces independientes sin contacto:
-
Circuito de Calefacción: La bobina de la unidad de transmisión de calefacción por inducción genera un campo magnético de alta frecuencia, que es guiado al manguito de acero en forma de U por el núcleo magnético, induciendo corrientes Eddi y generando calor.
-
Circuito de Medición de Temperatura y Comunicación: La placa receptora de la unidad de transmisión de calefacción por inducción comunica con la placa PCB del hotend por inducción Vortek de manera sin contacto. Los datos de temperatura recopilados por el NTC del hotend y la información de filamento registrada por la placa PCB se transmiten de vuelta a la placa TH del cabezal a través de la placa receptora de la unidad de transmisión de calefacción por inducción mediante un enlace de comunicación unificado, permitiendo un control preciso de temperatura en bucle cerrado.
Ventajas Principales
-
Calentamiento Ultra-Rápido: Solo aproximadamente 8 segundos para alcanzar la temperatura de impresión (por ejemplo, 220°C) desde la temperatura ambiente, reduciendo significativamente el tiempo de espera para cambios de color e incrementando la eficiencia de impresión multicolor.
-
Integración Sin Contacto: No se requieren cables o conectores físicos, eliminando puntos de fallo como el desgaste de cables y malos contactos causados por enchufes y desenchufes repetidos, lo que resulta en mayor confiabilidad.
-
Alta Eficiencia y Ahorro de Energía: El calor se genera directamente dentro del metal calentado, con una eficiencia térmica mucho mayor que los elementos de calentamiento tradicionales, permitiendo un aumento más rápido de temperatura.
-
Seguro y Confiable: La detección de posición del hotend asegura que solo los hotends correctamente instalados puedan activarse.
