Los obstrucciones del hotend son relativamente comunes en impresoras 3D FDM y pueden ocurrir por diversas razones, como se ejemplifica a continuación:
- El filamento utilizado tiene una baja temperatura de transición vítrea (se ablanda al imprimir en una cámara cerrada) - Más información sobre el heat creep disponible en este artículo de la Wiki.
- El filamento tiene un diámetro inconsistente, generalmente mayor que el regular de 1.75 mm, quedando atrapado en el hotend.
- Debris presente en el filamento o dentro del extrusor ha alcanzado el hotend y obstruido completamente o parcialmente la boquilla.
- Partículas del filamento han bloqueado la punta de la boquilla del hotend (común al imprimir con filamento infundido con fibra de carbono, brillante en la oscuridad o con brillo).
- Se utilizaron tipos de filamento muy diferentes y el filamento anterior no se purgó completamente (PLA y PC, ASA y TPU, etc.).
Cómo resolver una obstrucción de filamento?
Obstrucción simple / Obstrucción parcial
Se considera una obstrucción simple o parcial cuando la punta del hotend está obstruida por partículas dentro del filamento (fibra de carbono, filamento brillante, etc.). Estas partículas podrían ser más grandes que el orificio de la boquilla y bloquearán la extrusión.
En la mayoría de los casos, estas partículas pueden obstruir completamente el hotend (sin extrusión de filamento) o generar una obstrucción parcial por debris en el filamento, manifestándose con filamento que no fluye recto desde el hotend y se enrolla al extruir manualmente desde el hotend.

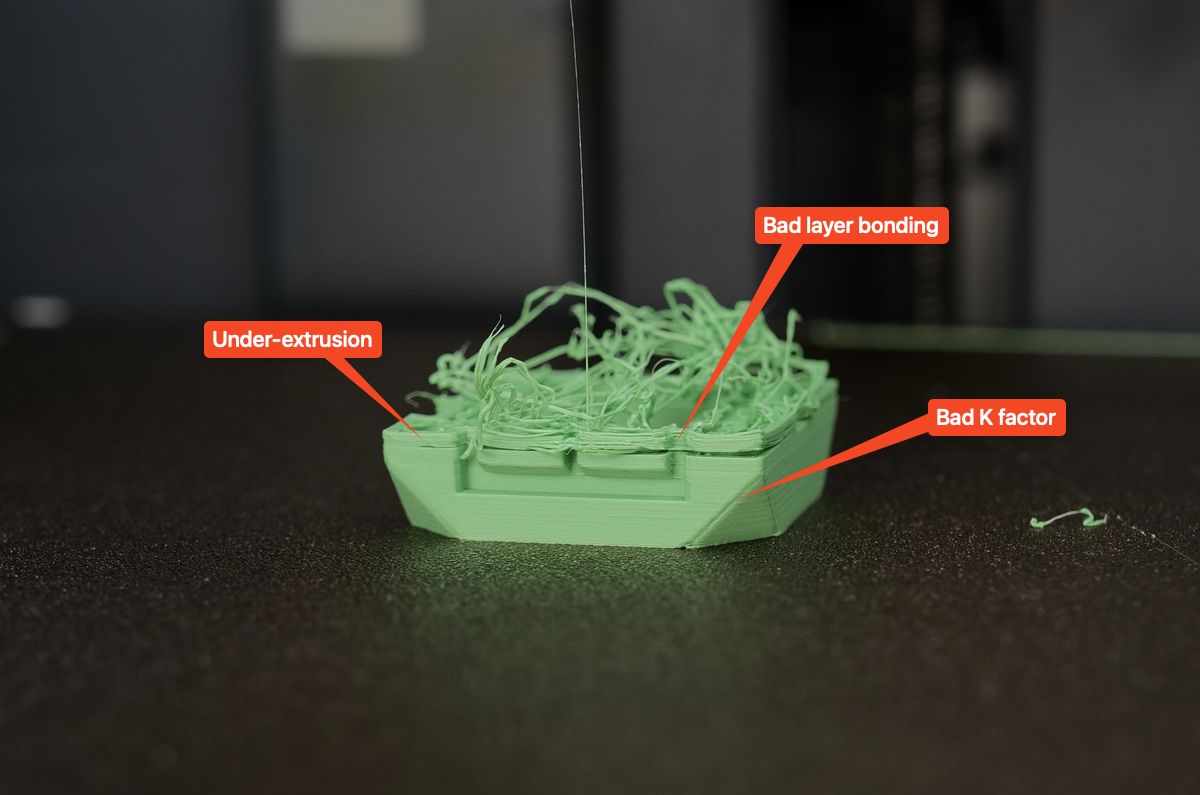

Cuando ocurre esta obstrucción, el modelo no se imprime como se espera, con extrusión inconsistente que genera mala calidad de impresión. También puede manifestarse con un valor K mal calibrado para Flow Dynamics debido a la presión y flujo inconsistentes en la boquilla.
El procedimiento más sencillo es intentar desalojar la pequeña pieza que obstruye el hotend utilizando la aguja incluida con la impresora.

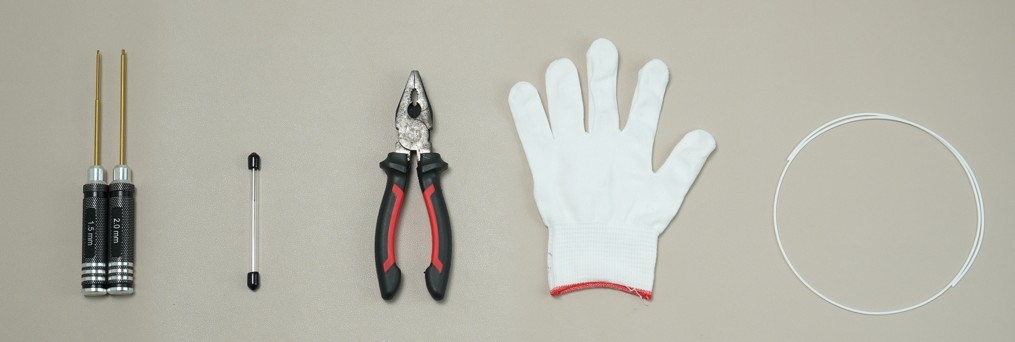

Herramientas necesarias
- Aguja para desobstruir
- Pinzas
- Guante de horno
- Llave Allen H1.5 o H2.0
- Filamento
Notas antes de comenzar
Tenga en cuenta que algunas operaciones de esta guía podrían ser peligrosas si no se realizan con cuidado, ya que involucran altas temperaturas en la boquilla. Tome todas las precauciones necesarias al realizar estas tareas. Para algunas de estas operaciones, la máquina debe estar apagada y la boquilla debe estar completamente enfriada.
Cuando sea necesario sostener el hotend con la mano, use un guante de horno y asegúrese de que el piso o la mesa debajo del hotend estén libres de materiales inflamables o muebles o pisos que puedan dañarse fácilmente por el calor.
1. Extruir manualmente el filamento
Este es el método más sencillo para desobstruir el hotend. Cambie a la boquilla izquierda en la pantalla, aumente ligeramente la temperatura del hotend por encima de la temperatura recomendada para el filamento, y luego extruya el filamento haciendo clic en el botón de carga en la pantalla.
Paso 1. Calentar el hotend

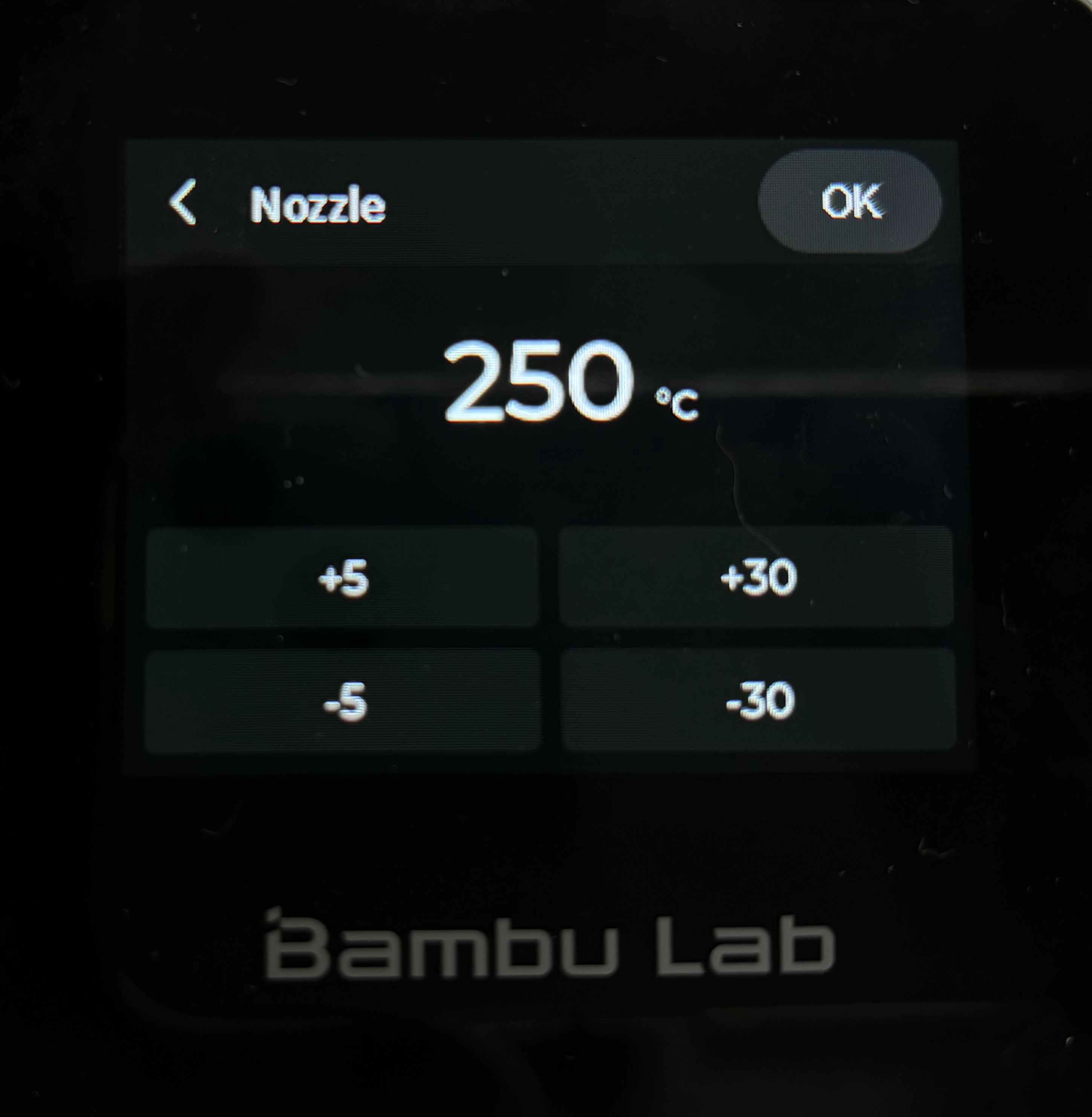

Aumente la temperatura del hotend a una temperatura ligeramente superior a la requerida por el filamento (por ejemplo, PLA, establezca la temperatura del hotend en 250°C);
Paso 2. Extruir manualmente

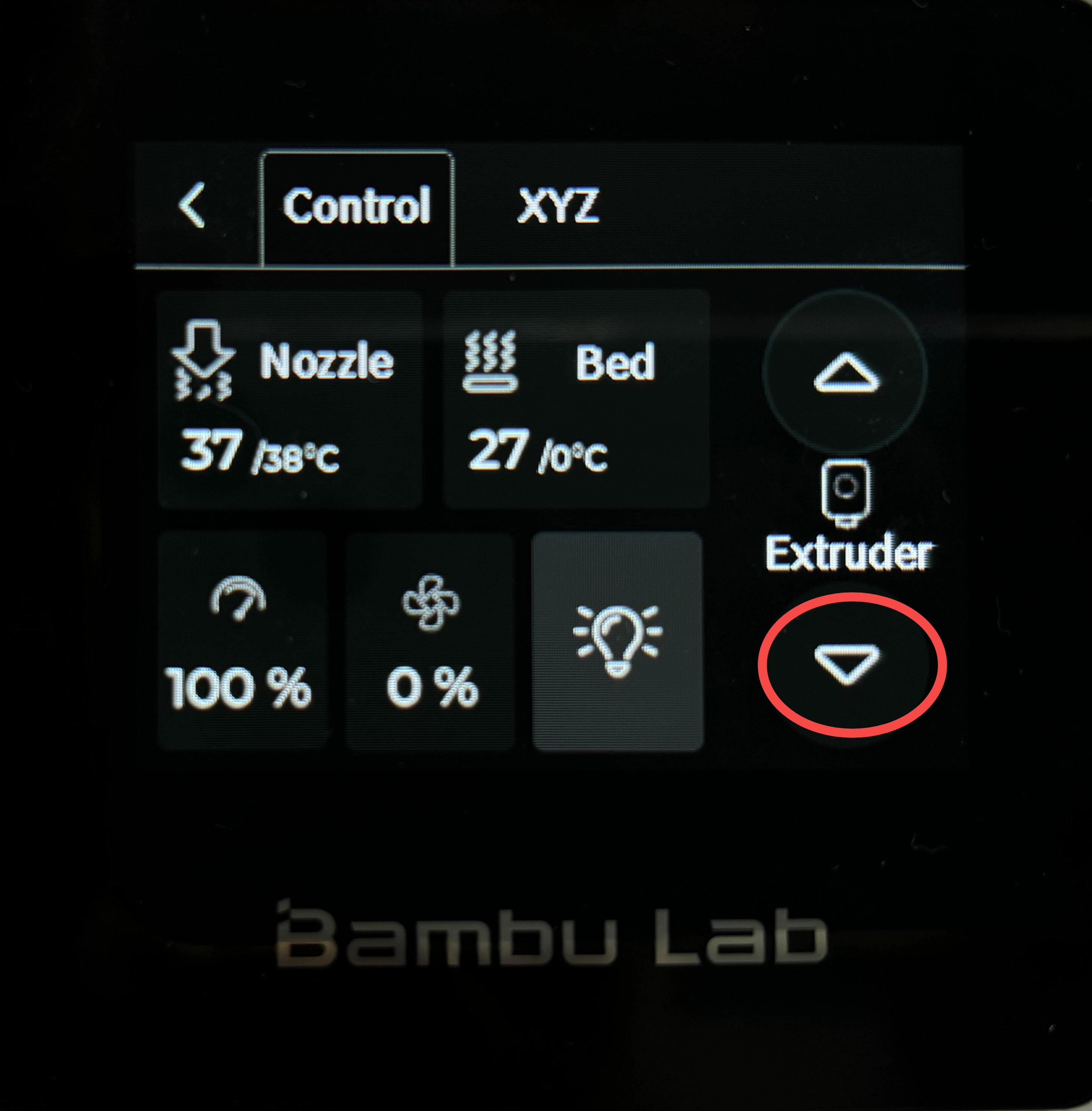

Haga clic en el botón de carga en la pantalla para extruir el filamento manualmente. Si usa TPU, no puede hacer clic en el botón de carga más de tres veces. Evite hacer clic rápidamente en el botón de descarga varias veces para evitar atascos o enredos del filamento.
Observe si la boquilla está extruyendo correctamente. Como se muestra en la imagen, el filamento debe salir recto y de manera consistente.
2. Desobstruir con una aguja
Es importante señalar que este método no funciona con boquillas menores a 0.4 mm.
Si no se puede extruir el filamento desde la boquilla, o si el filamento extruido no es un filamento recién cargado, será necesario usar una aguja para desobstruir el hotend y extruir manualmente el filamento (ciclando el proceso de desobstrucción con la aguja y la extrusión).

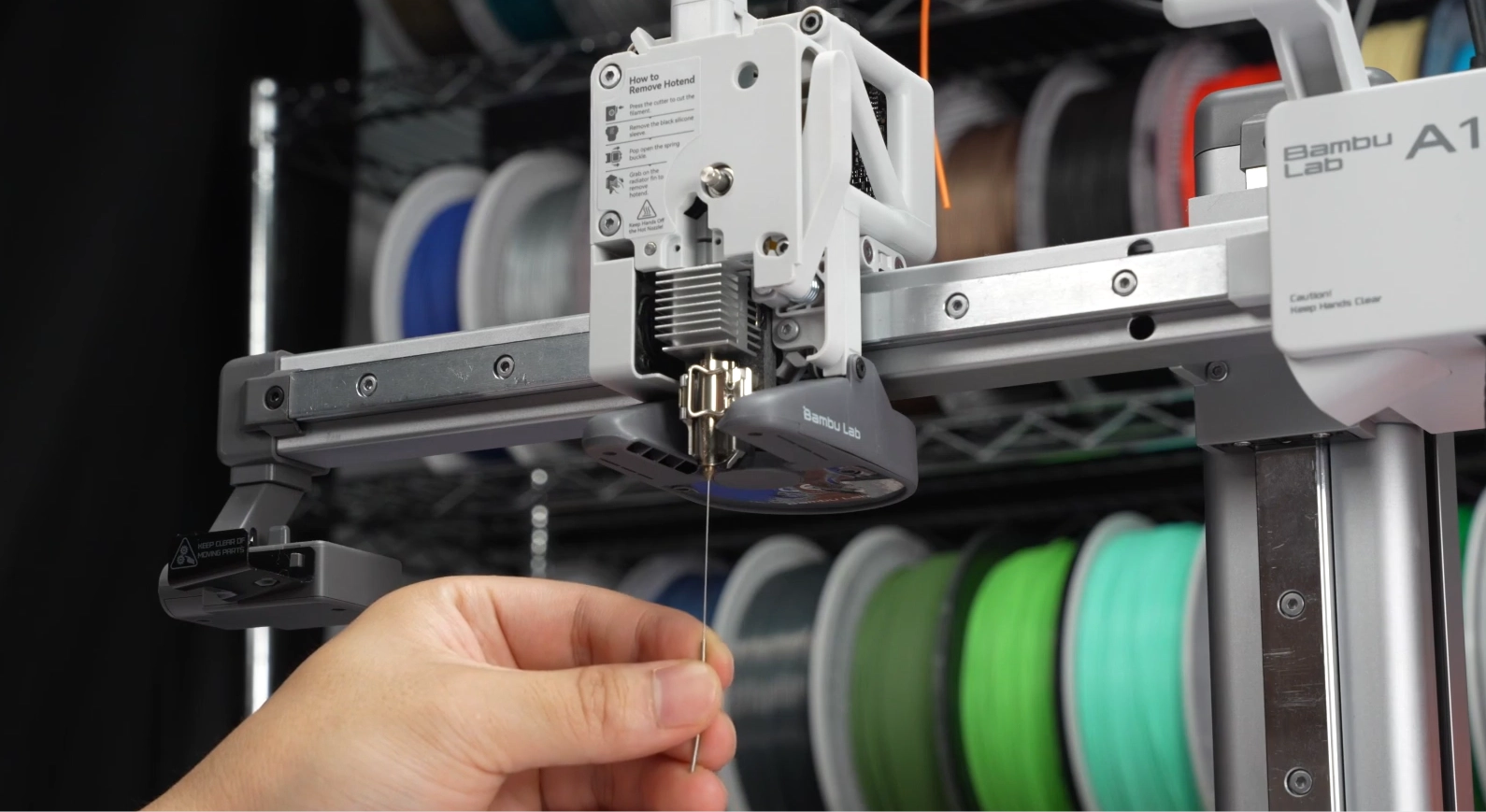

Caliente el hotend a una temperatura ligeramente superior a la requerida por el filamento dentro del hotend, siguiendo las instrucciones del Paso 1 de la sección "1. Extruir manualmente el filamento" anterior. Una vez alcanzada la temperatura, inserte la aguja en la boquilla y desobstrúyala subiendo y bajando varias veces.
Advertencia: Al usar una aguja de limpieza, la súbita liberación de presión interna en la boquilla puede causar que el filamento caliente salte inesperadamente. Siempre use guantes protectores y mantenga la cabeza alejada de la cámara de la impresora durante la limpieza.
3. Desobstruir con aguja y cold pull
Hemos proporcionado un tutorial completo en video junto con instrucciones escritas e imágenes. Aquí está el video completo de desobstrucción con aguja y cold pull:
Paso 1: Preparación antes de comenzar

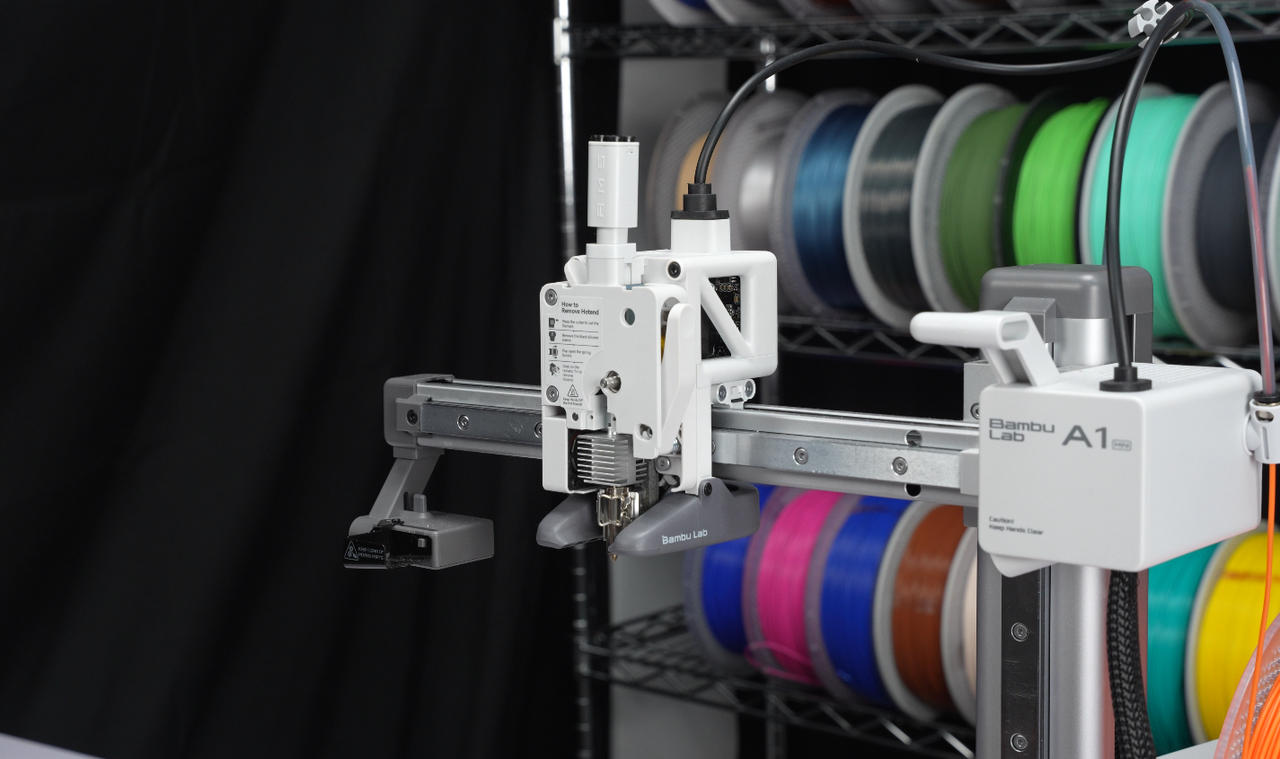

Mueva el eje Z a la altura adecuada y también mueva el cabezal a la altura adecuada; retire la cubierta frontal del cabezal para el siguiente paso.
Paso 2: Calentar el hotend y retirar el filamento

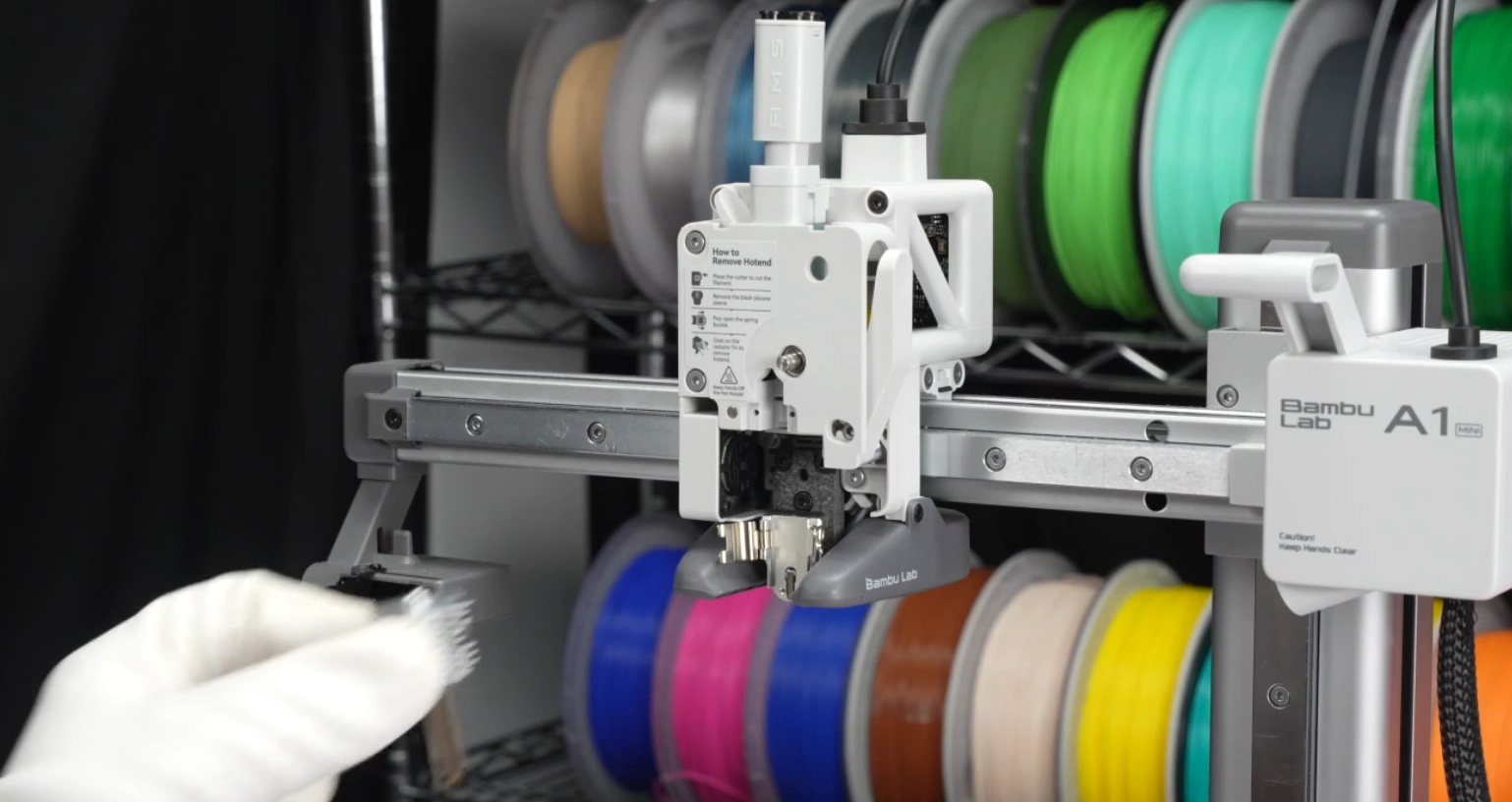

Caliente el hotend a 100°C (por ejemplo, PLA) y retire el hotend mientras está caliente (¡Operar con guante de horno!).

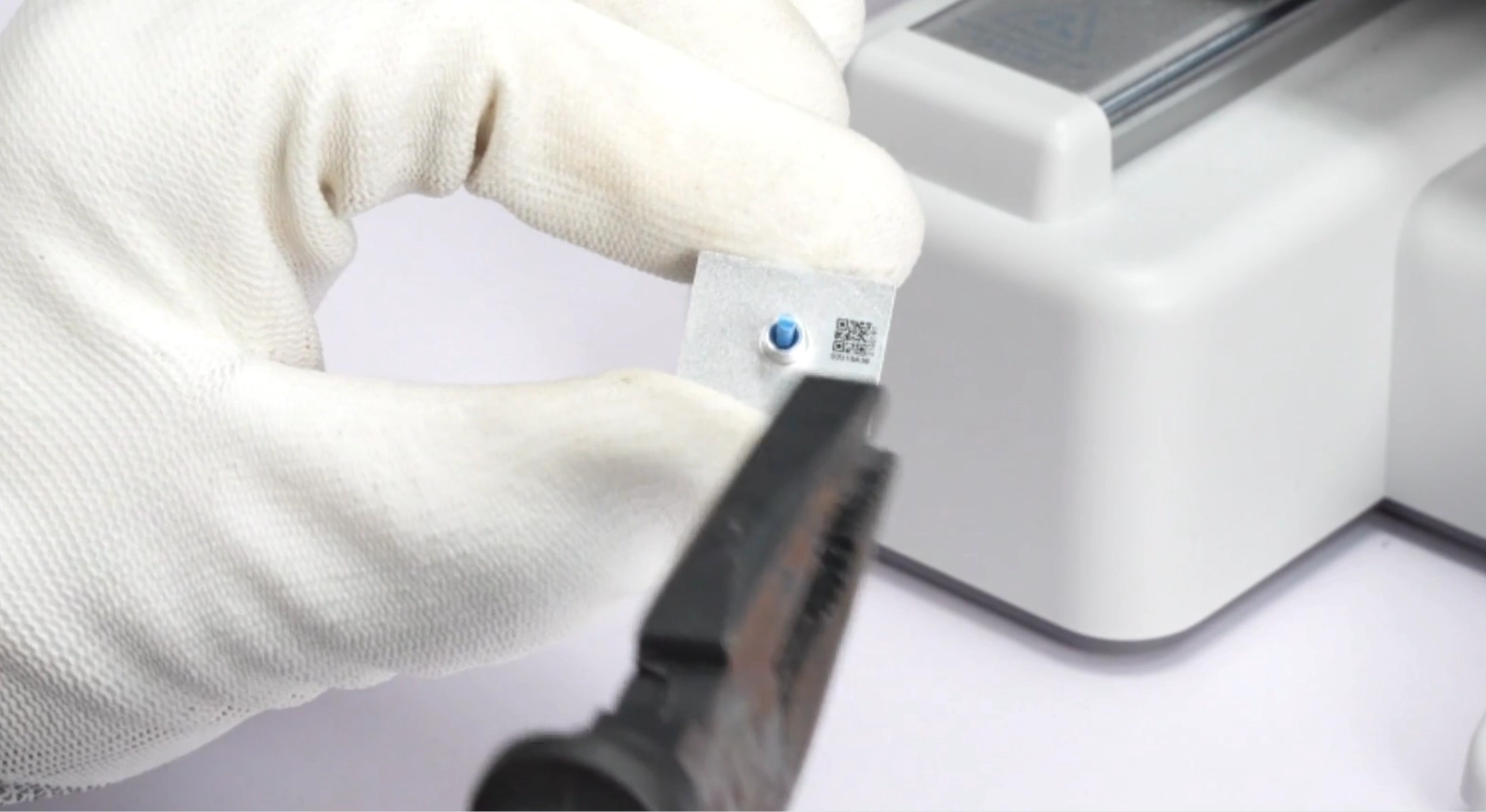

Retire el filamento en la entrada del hotend con pinzas.
Paso 3: Colocar el hotend y recalentarlo
Coloque el hotend de nuevo, establezca la temperatura del hotend en 220°C y cargue otro color del mismo filamento;
Paso 4: Extruir manualmente el filamento y realizar cold pull
Si el filamento extruido de la boquilla es completamente recién cargado, la temperatura del hotend puede reducirse a 100°C y comenzar el cold pull.
Paso 5. Reconectar el tubo PTFE y probar la extrusión
Reconecte el tubo PTFE y cargue el filamento para probar la extrusión. Si aún no hay extrusión o hay subextrusión, serán necesarios varios intentos más para desobstruir el hotend.
4. Método de desobstrucción con llave hexagonal caliente
Las imágenes de esta sección muestran la boquilla H2. Dado que es muy similar a la boquilla A1, el procedimiento es idéntico.
Una obstrucción común en la serie A1 es que el filamento se atasque dentro del hotend debido a problemas de heat creep. Este fenómeno se explicó en detalle en este artículo, y recomendamos leerlo para entender cómo evitar este tipo de obstrucción.
Para los siguientes pasos, deberá retirar la boquilla. Esta página de la Wiki cubre la retirada y reinstalación completa de la boquilla A1, en caso de que lo necesite.
Cuidado: Recomendamos usar guantes protectores contra calor para esta operación. El filamento fundido puede gotear en sus dedos causando quemaduras.
Paso 1. Calentar la llave hexagonal
Comience por calentar una llave hexagonal aproximadamente 10 segundos. Use un juego de pinzas para sujetar firmemente la llave hexagonal y evitar quemaduras.
Paso 2. Insertar la llave hexagonal en la entrada de la boquilla
Mientras la punta de la llave está caliente, introdúzcala rápidamente en el hotend, a través del extremo superior del disipador de calor. La llave caliente penetrará en el filamento, como se muestra en la imagen. Luego, espere unos 30 segundos para que la llave hexagonal se enfríe.
Paso 3. Calentar la punta del hotend y retirar la obstrucción de filamento
Ahora la llave hexagonal está atrapada dentro del hotend, con filamento alrededor. Para retirar la llave con el filamento obstruyendo el hotend, deberá calentar la punta del hotend.
Primero, retire el calcetín de silicona del hotend, luego aplique calor con el encendedor a la punta de la boquilla durante unos 20 segundos (al usar un encendedor regular).
Cuidado: Evite calentar la boquilla por más tiempo o usar un mechero de butano de alta potencia. Se recomienda un encendedor de gas regular. La parte caliente de la boquilla solo debe estar lo suficientemente caliente para retirar la llave con el filamento. Sobrecalentar la boquilla puede causar que el filamento gotee o salte de la punta. Siga cuidadosamente las instrucciones y no apunte la punta de la boquilla hacia usted durante este procedimiento.
Después de calentar la punta de la boquilla durante 20 segundos, puede tirar lentamente de la llave. Notará que el filamento sale del hotend en una sola pieza, desobstruyendo la boquilla.
Paso 4. Reinstalar la boquilla
Ahora está listo para reinstalar la boquilla. Esta página de la Wiki cubre la retirada y reinstalación completa de la boquilla A1, en caso de que lo necesite.
Cómo verificar la finalización/éxito
Reinstale la boquilla, conecte los tubos PTFE y cargue el filamento para probar la extrusión. Si aún hay obstrucción o subextrusión, será necesario intentar repetidamente limpiar el hotend.
Confirme que la boquilla fluye correctamente
Después de mover la aguja a través de la punta de la boquilla varias veces, retire la aguja y extruya algo de filamento usando los botones en pantalla. El filamento debe fluir en línea recta y no enrollarse durante la extrusión, como se muestra en la imagen.
Si bien los métodos anteriores suelen resolver el 99% de las obstrucciones, podría haber casos en los que simplemente sea necesario reemplazar la boquilla, ya que podría estar dañada. Si después de todo esto su máquina imprime normalmente, ha desobstruido con éxito su boquilla.
Nota
Las boquillas de 0.2 mm son mucho más difíciles de desobstruir y podrían requerir los pasos anteriores varias veces. Por otro lado, las boquillas mayores a 0.4 mm tienden a obstruirse mucho menos que las de 0.4 mm, ya que la apertura de la boquilla permite que pasen partículas más grandes.
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y eficaz, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico respecto a su problema.
Incluya una imagen o vídeo que ilustre el problema, así como cualquier otra información relacionada con su consulta.
