Montaje completo del hotend
📌 Nota: Si ha reemplazado la boquilla por una de diferente especificación, asegúrese de actualizar manualmente la información de la boquilla en la pantalla antes de imprimir.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidas las cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que podría provocar daños eléctricos adicionales y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o eléctricos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en la electrónica de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesita.
Aviso sobre ajustes de software en Bambu Studio
En la última versión de Bambu Studio (Bambu_Studio_win_public-v02.01.01.52-20250616155614), la opción para modificar la información de la boquilla en la sección "Partes de la impresora" se ha deshabilitado (como se muestra en la captura de pantalla a continuación) y ahora solo sirve para visualización.
Algunos usuarios pueden confundir esto con un problema de software o hardware debido a los cambios desde versiones anteriores. Sin embargo, este ajuste tiene como objetivo mejorar la consistencia operativa y la seguridad del usuario. Los cambios de boquilla deben realizarse directamente en la impresora. Permitir modificaciones a través de la interfaz de software podría inducir a nuevos usuarios a pensar que no es necesario reemplazar físicamente la boquilla antes de imprimir.
Herramientas

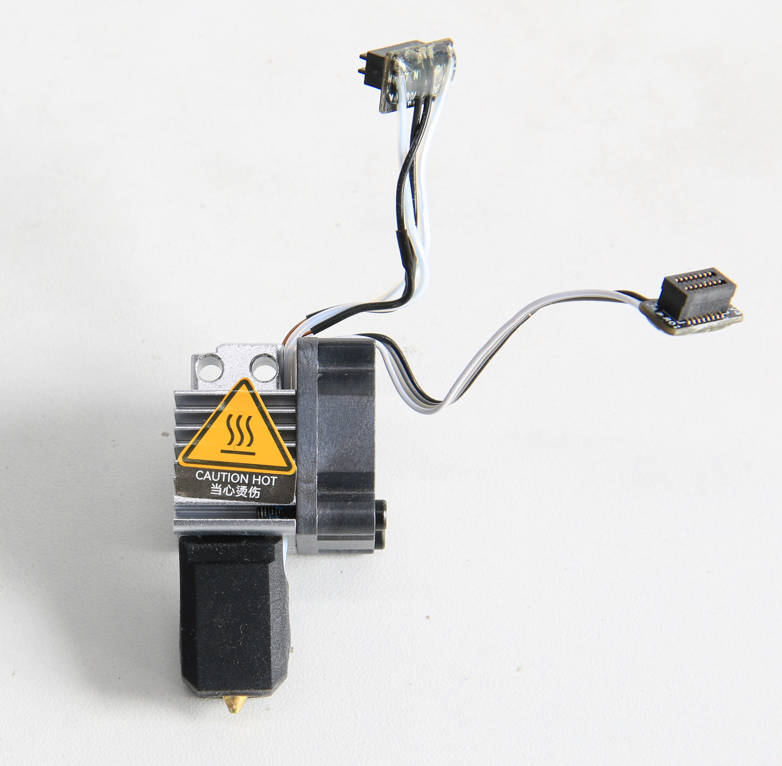

- Montaje completo del hotend
- Llave Allen H2.0
Preparación
Descargue el filamento y asegúrese de que la temperatura de la boquilla haya bajado por debajo de 50 grados y que la impresora esté apagada.
Guía en video
Guía de desmontaje
Paso 1 - Retire la cubierta frontal del cabezal
Levante la cubierta frontal del cabezal, desconecte el conector del ventilador del cabezal y retire la cubierta.
Paso 2 - Desconecte los cables

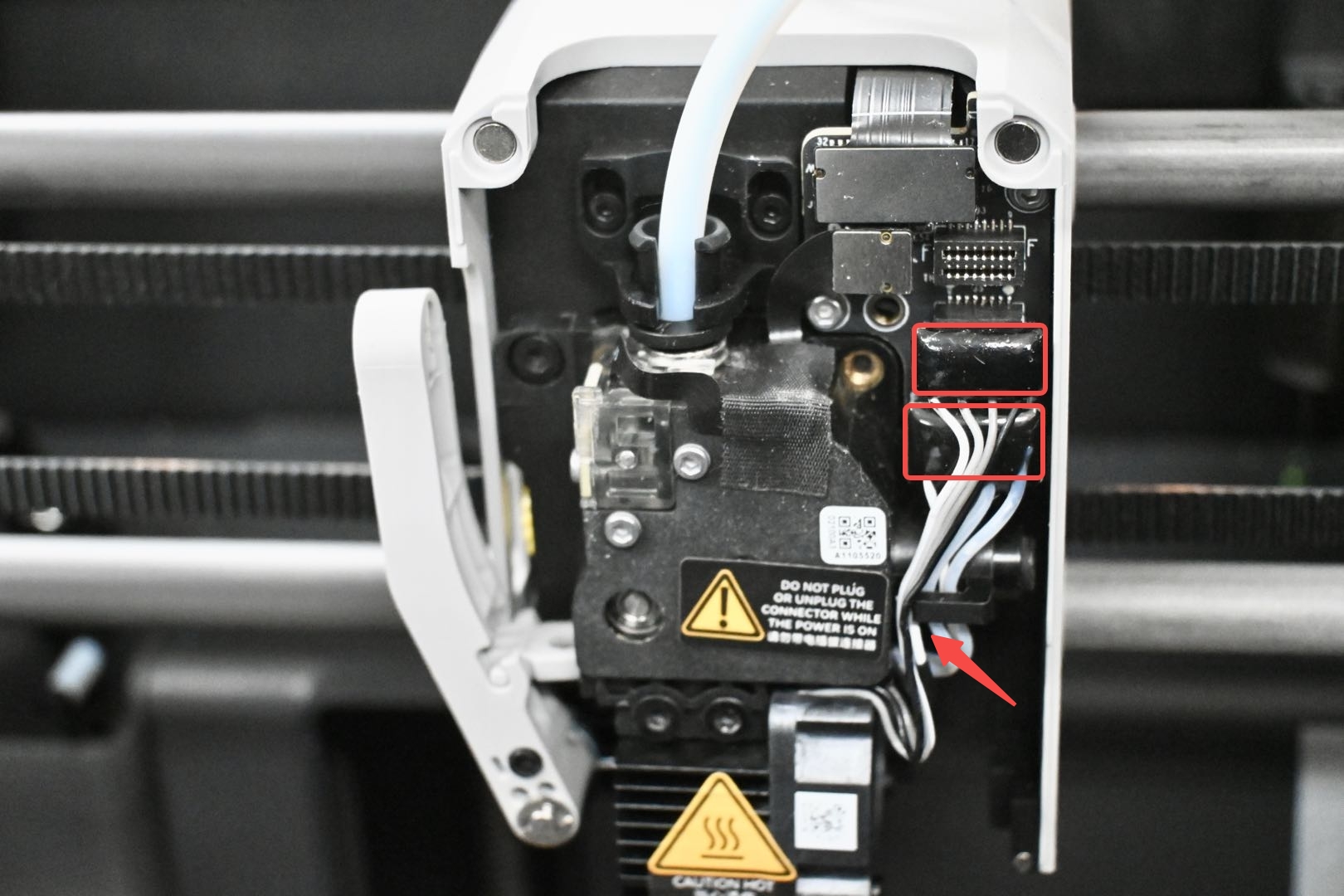

Desconecte los cables del ventilador del hotend (superior), termistor y calentador cerámico (inferior). Luego, libere los cables de sus clips.
Paso 3 - Retire el montaje del hotend

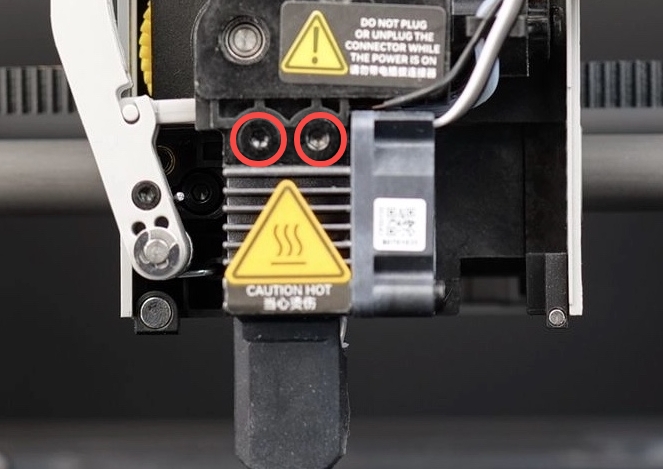

Utilice una llave hexagonal H2.0 para retirar los dos tornillos y extraiga el hotend.
Paso 4 - Desarme el montaje del hotend

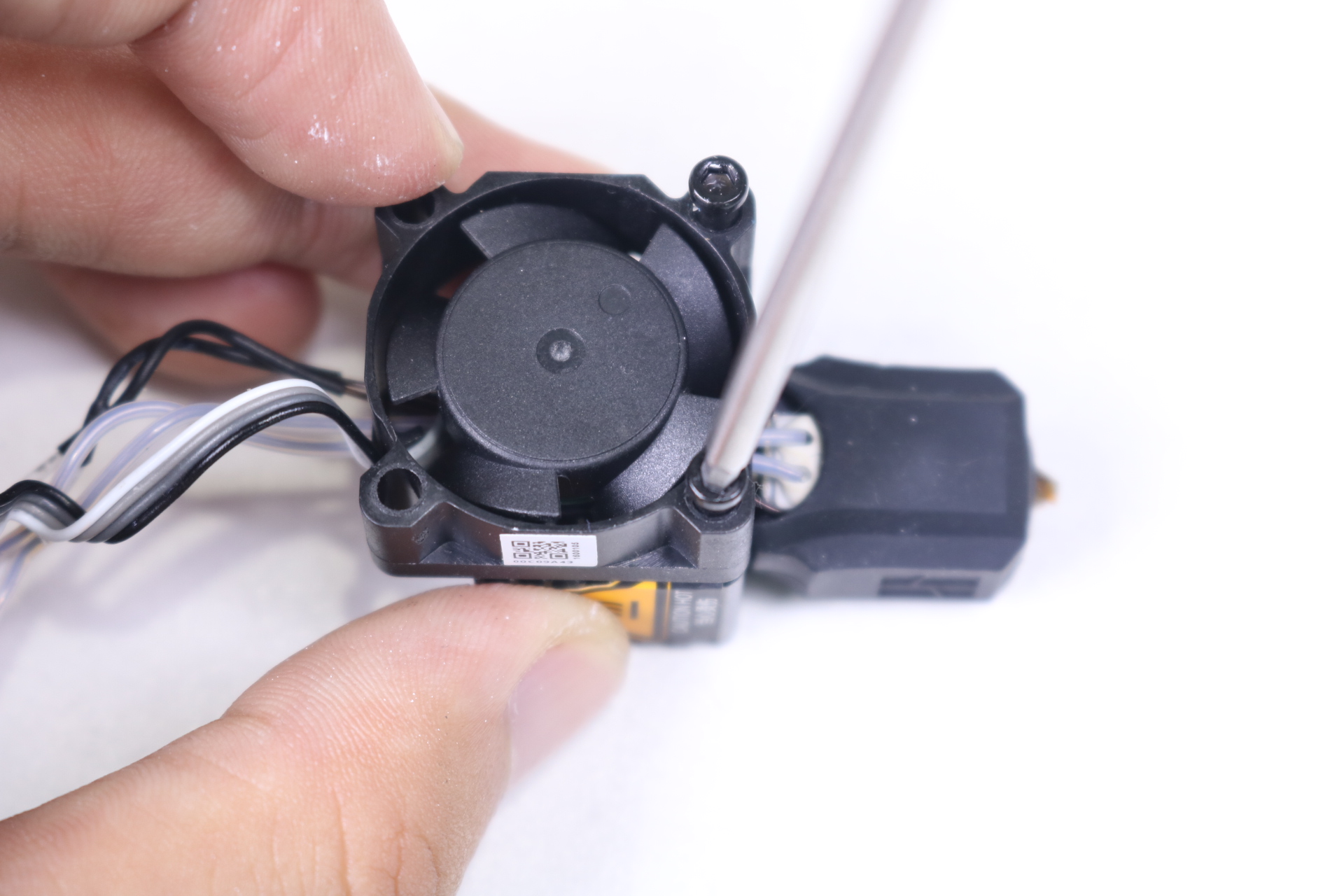

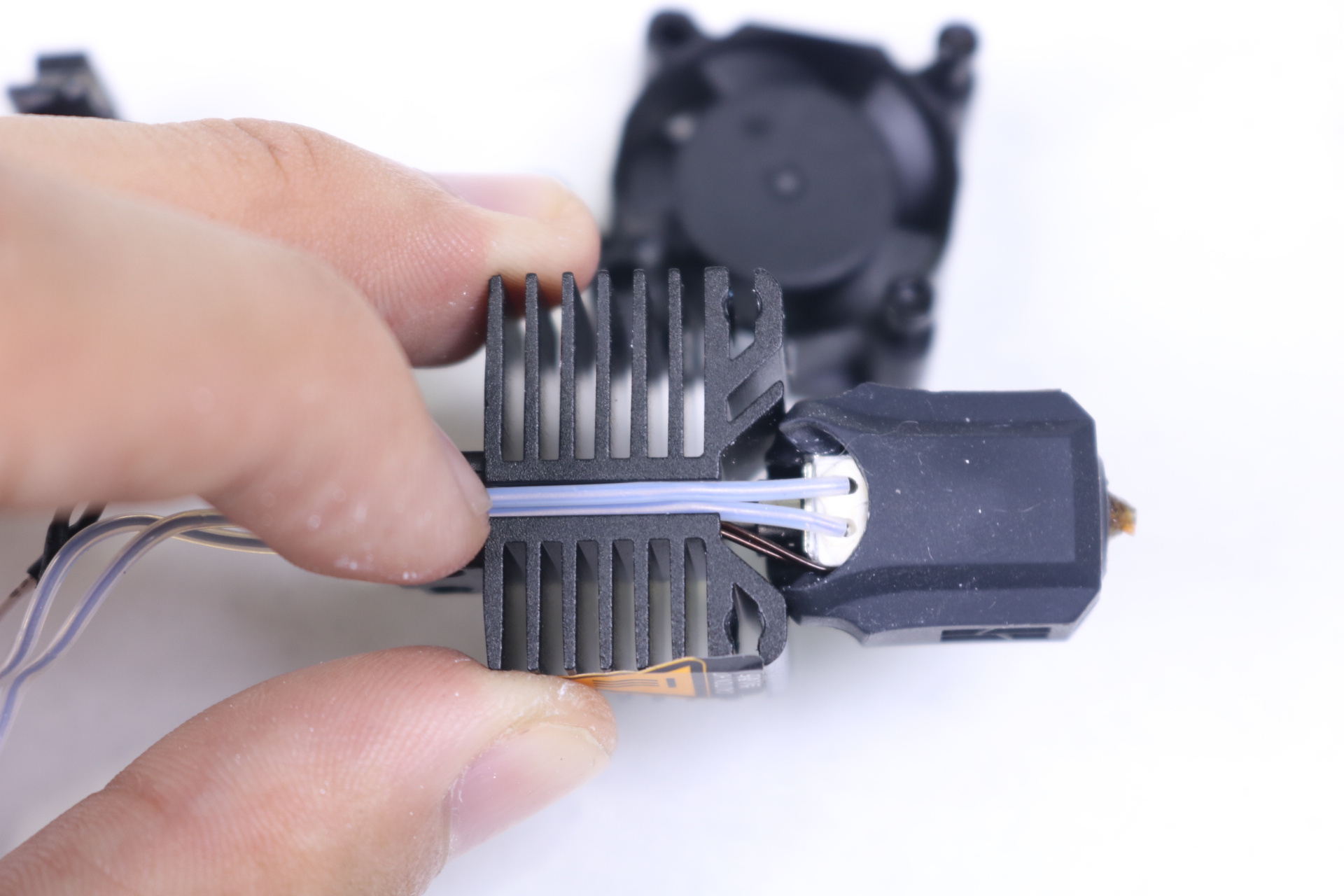

- Retire el ventilador del hotend.

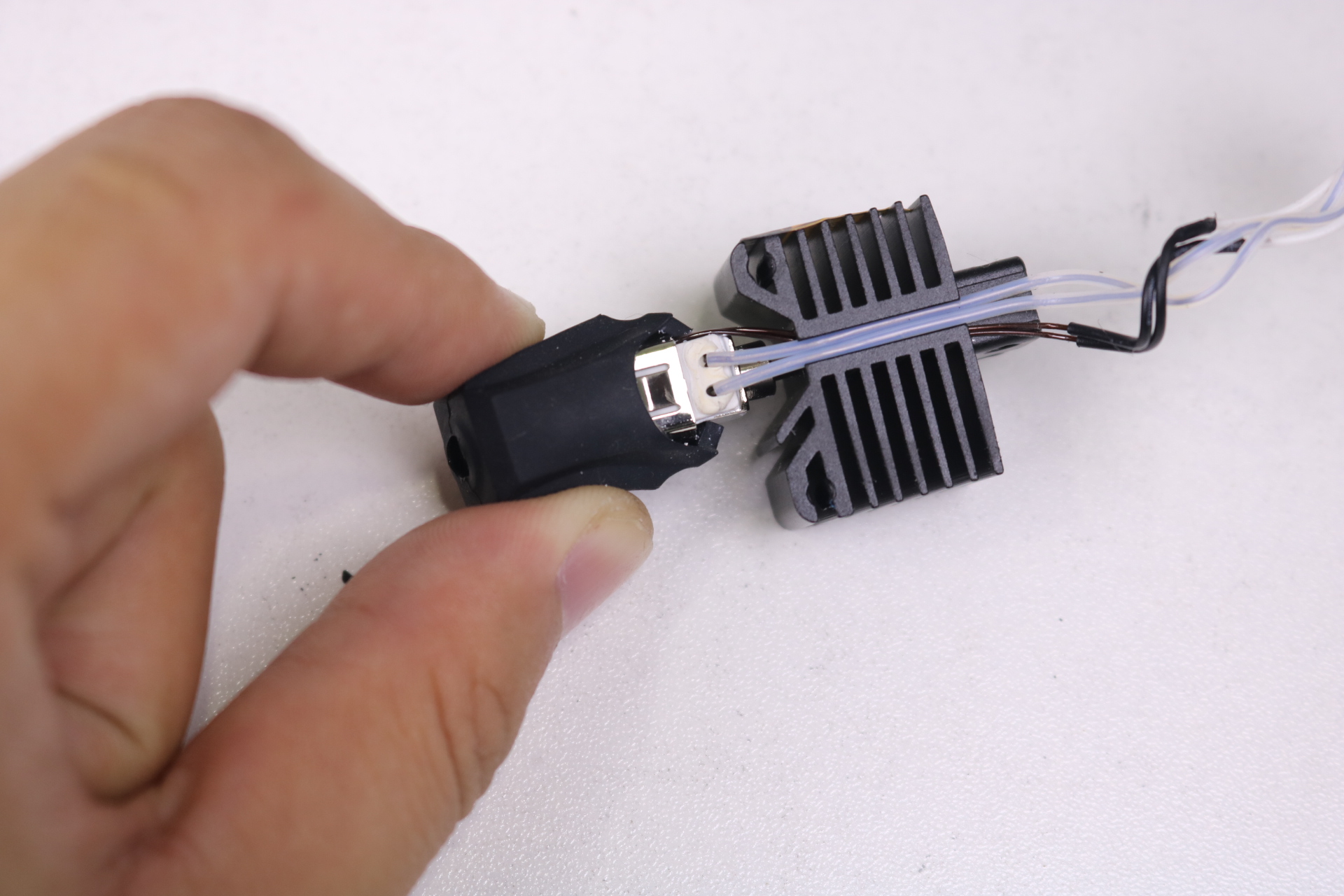

2. Retire el calcetín de silicona.

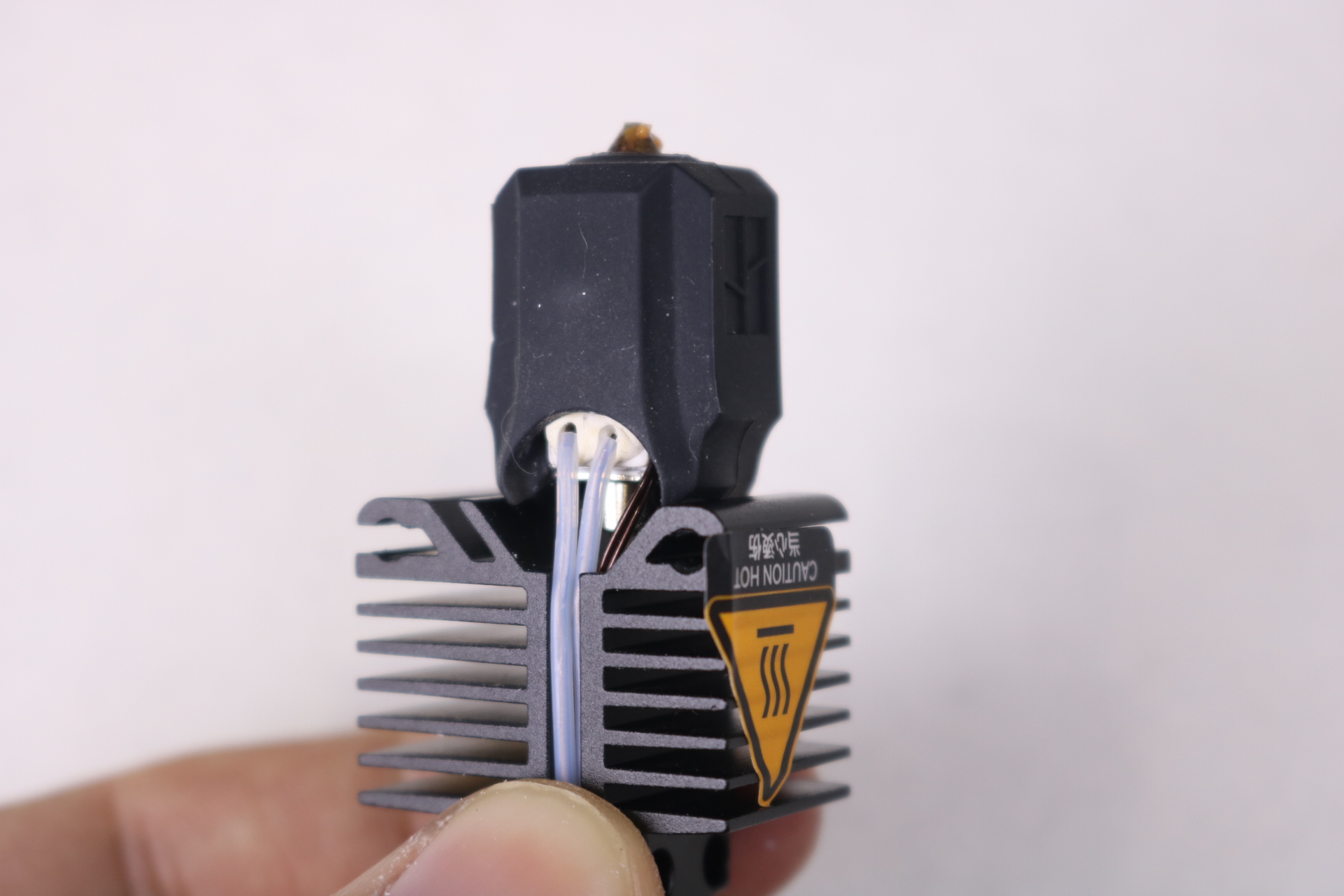

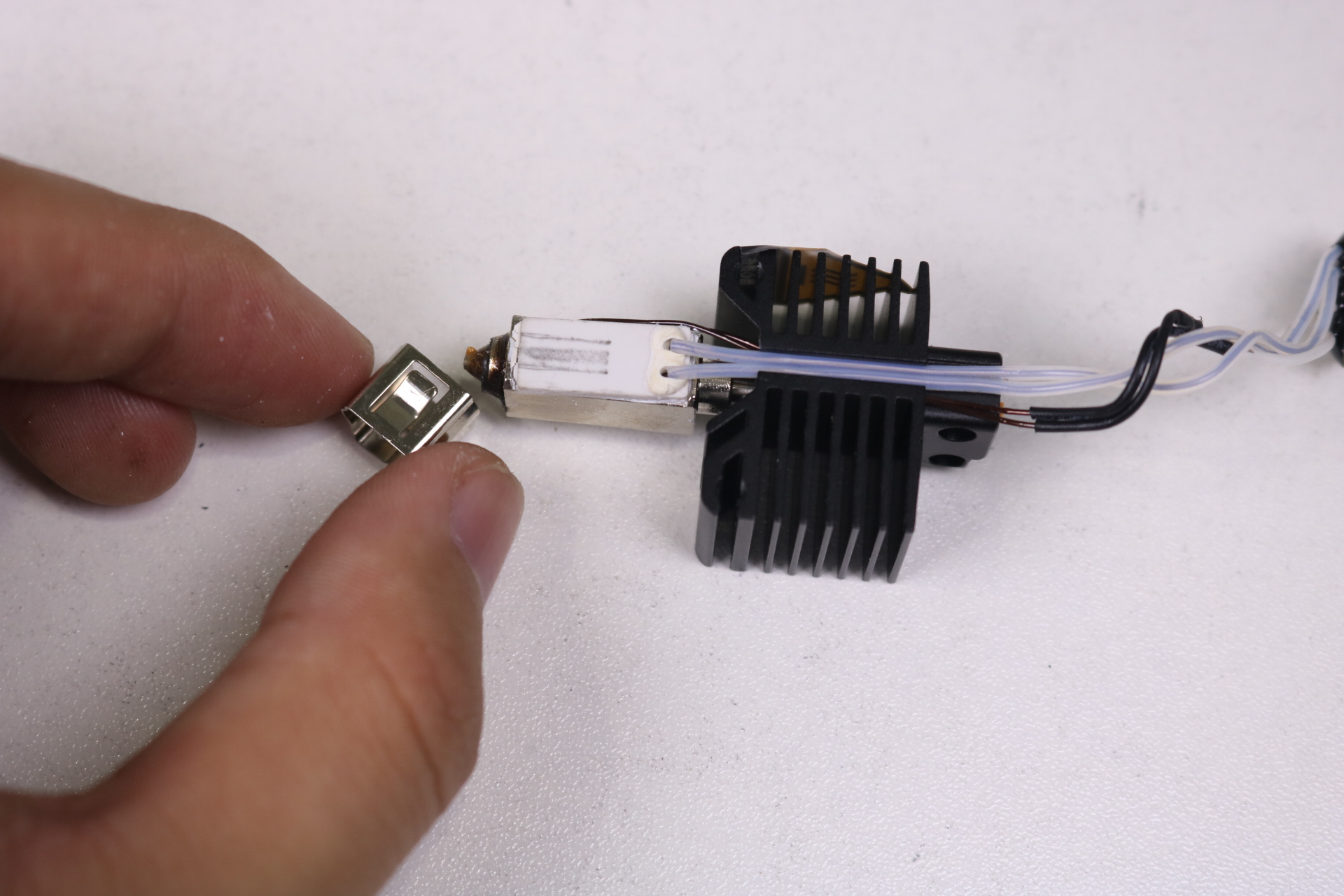

3. Retire el clip de fijación.

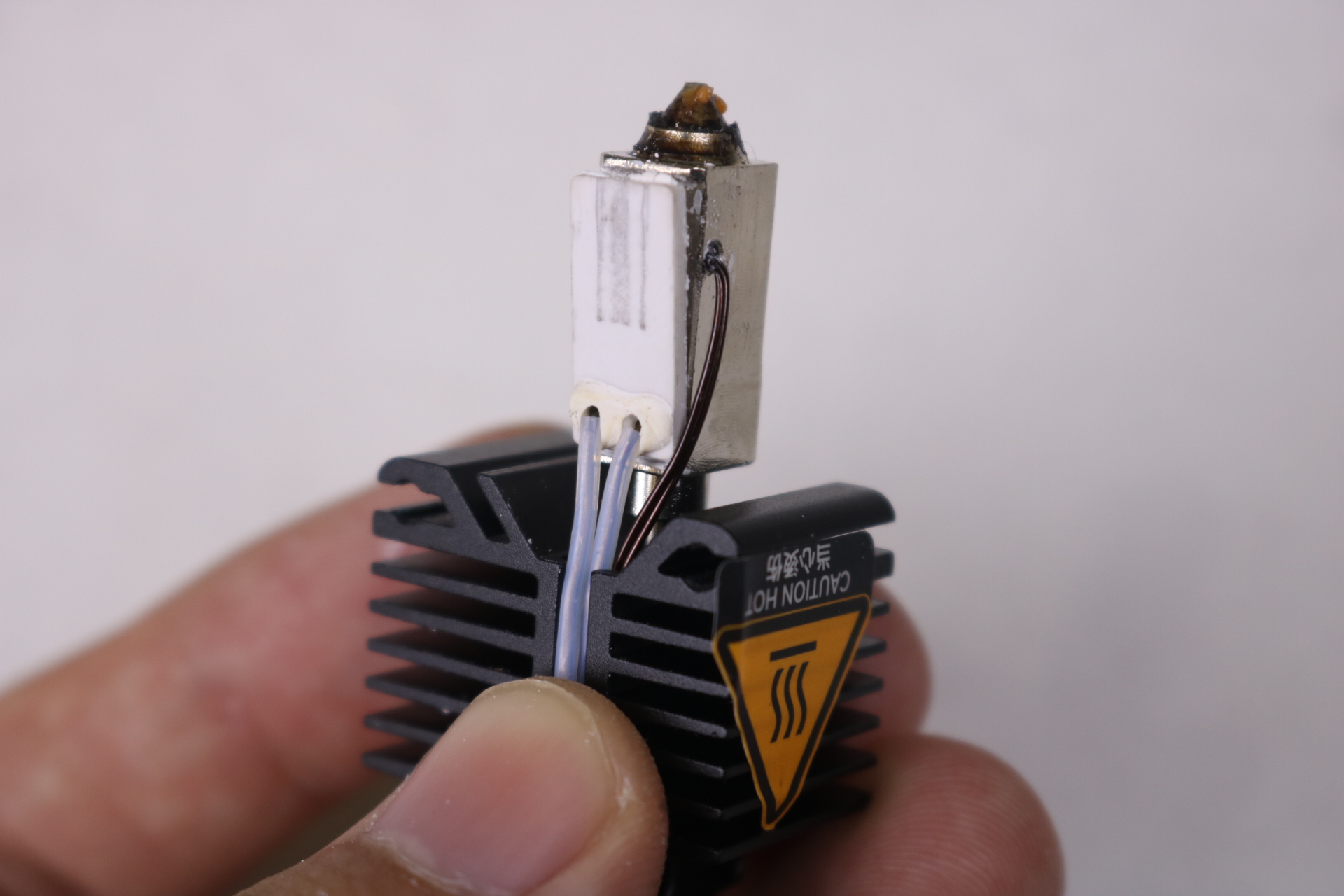

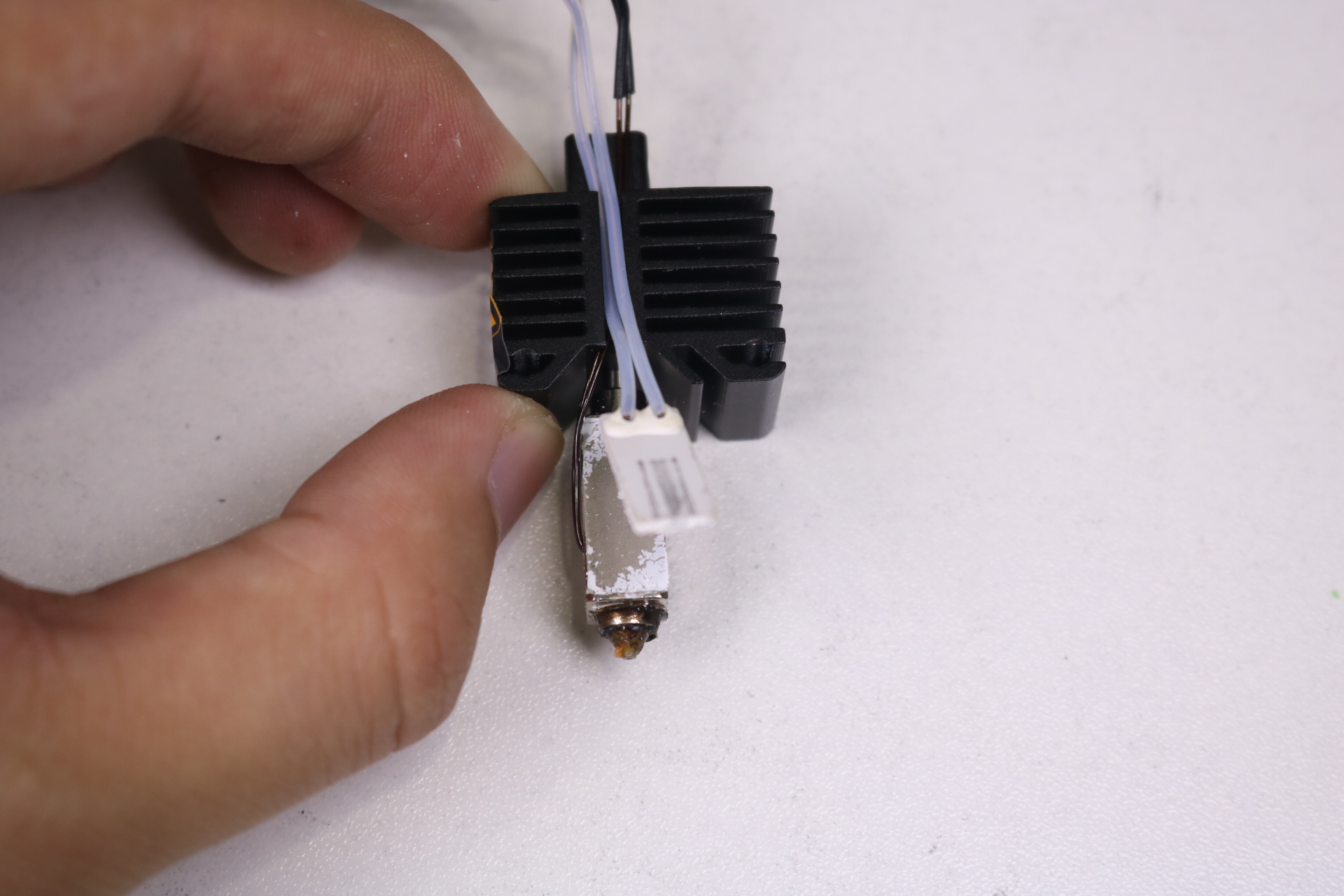

4. Retire el calentador cerámico y el termistor.
Guía de instalación
Paso 1 - Ensamble el montaje del hotend

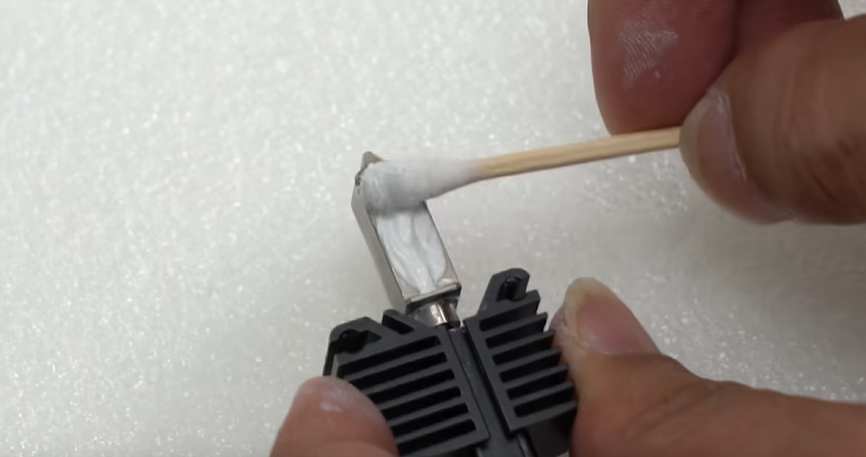

- Aplique pasta térmica nueva.

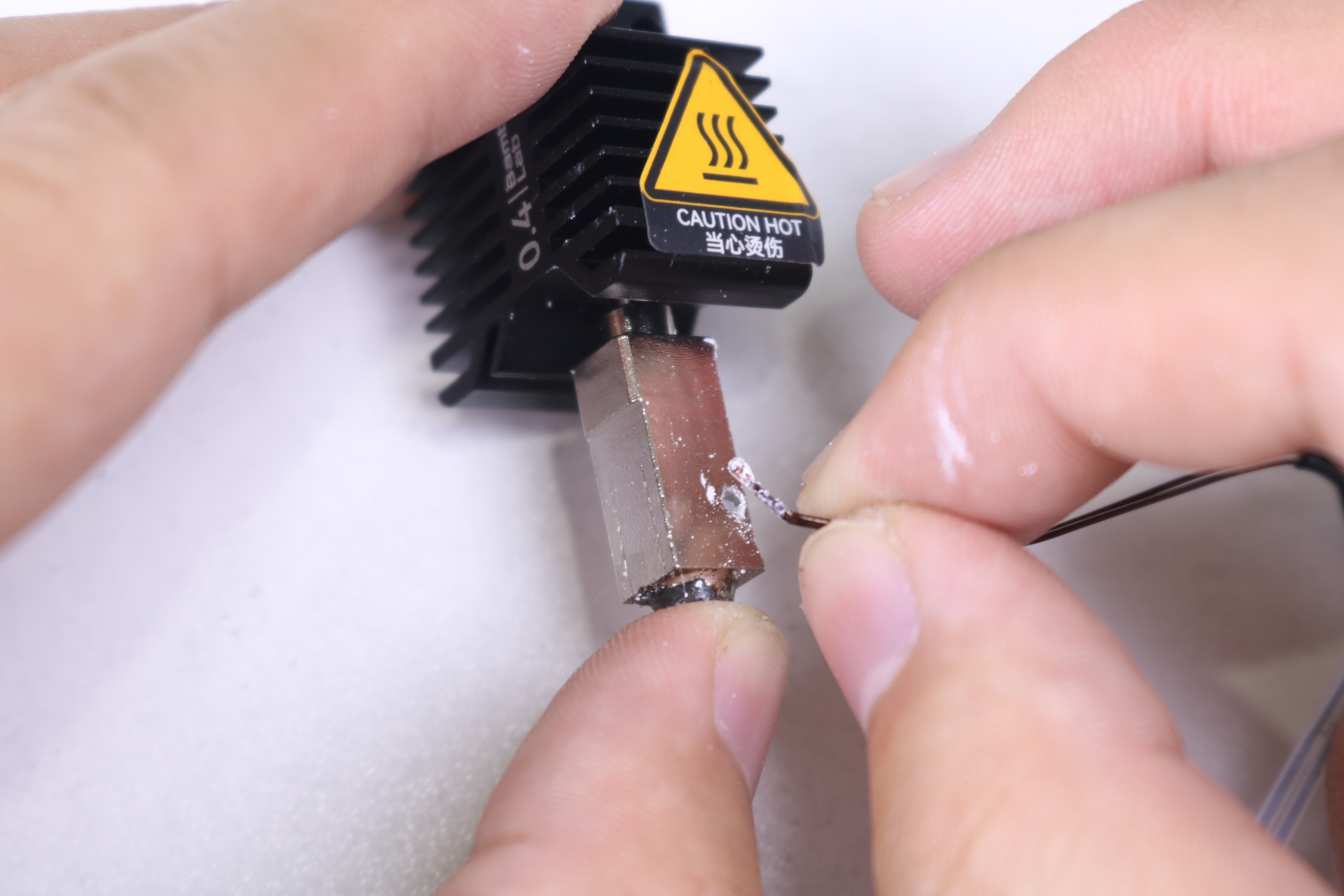

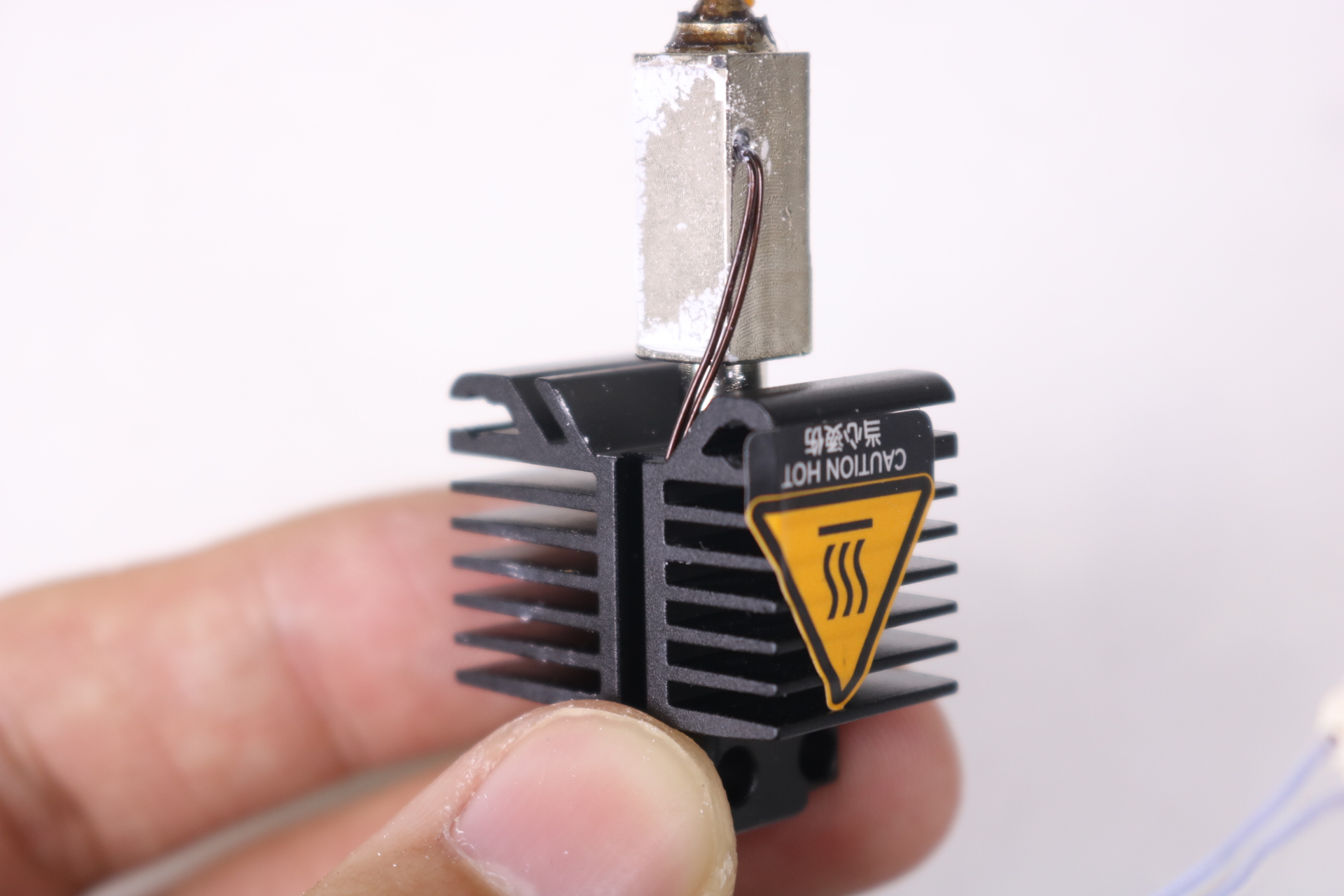

2. Instale el termistor y enrute previamente su cable. Luego, instale el calentador cerámico, utilizando su cable para fijar el cable del termistor.

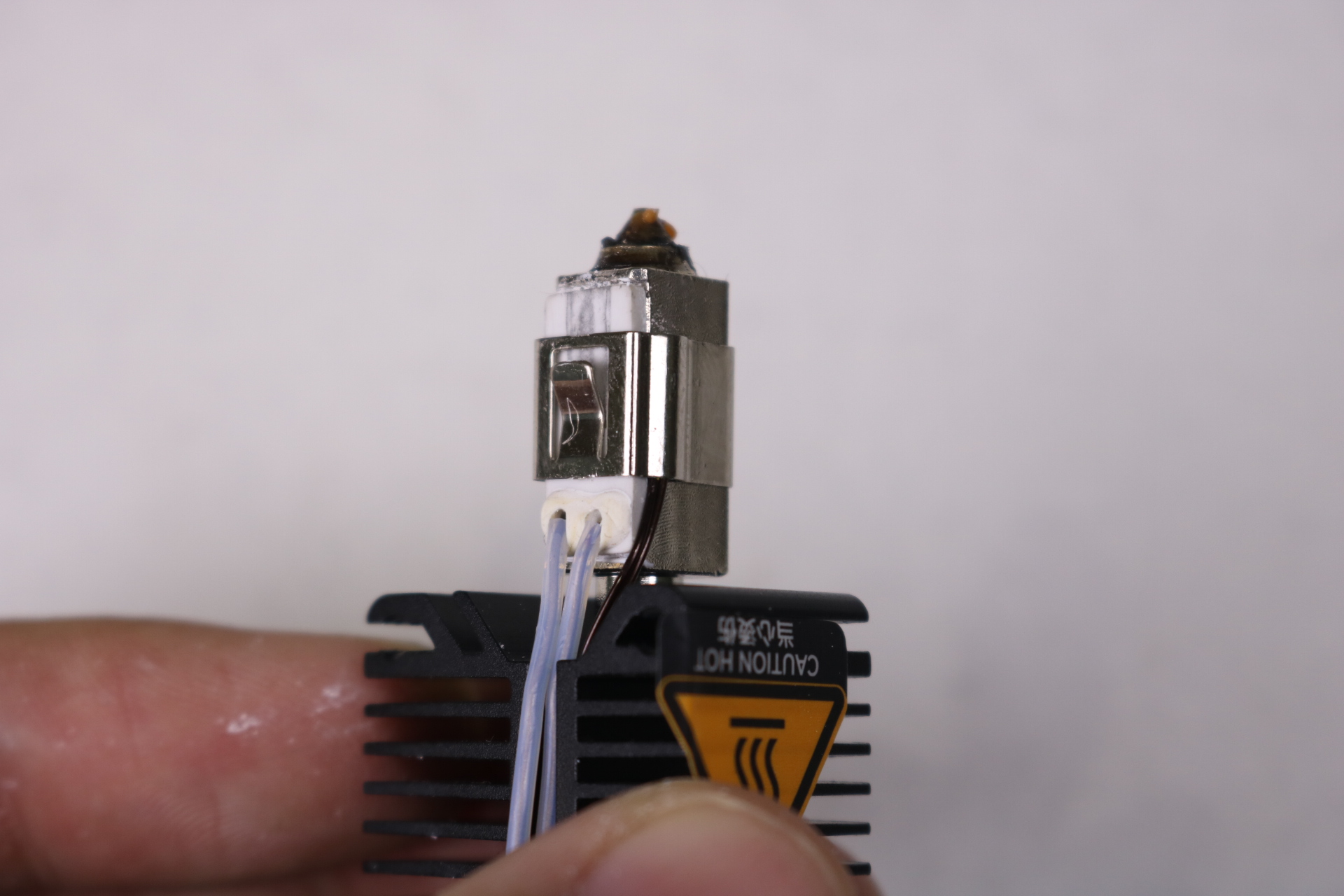

3. Instale el clip de fijación.
4. Instale el calcetín de silicona.

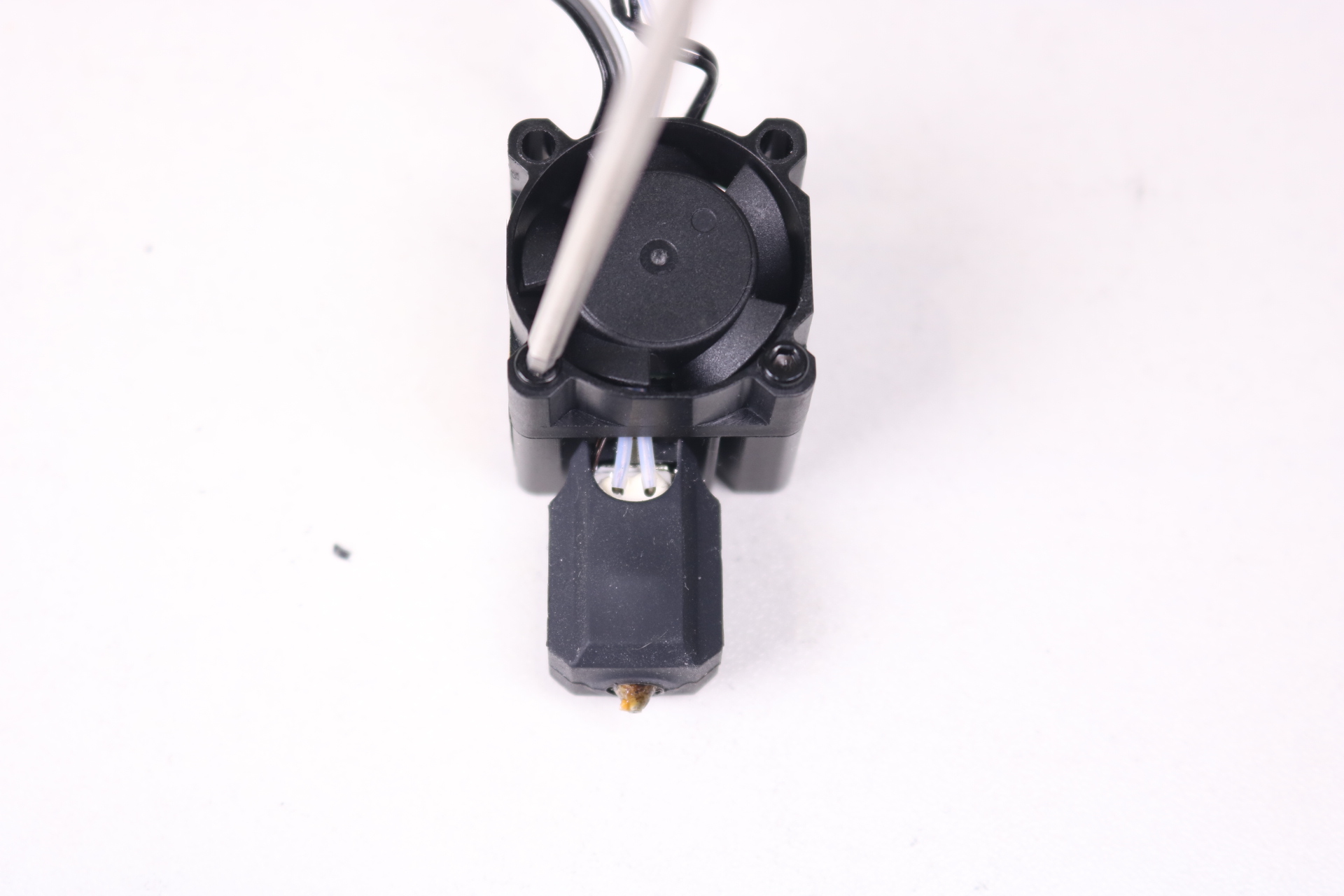

5. Asegúrese de que los cables estén colocados en sus canales, luego instale el ventilador del hotend.
Paso 2 - Instale el montaje del hotend
Coloque el hotend en el cabezal, inserte los dos tornillos de montaje y apriételos con una llave hexagonal H2.0.
Paso 3 - Conecte los cables del hotend
Fije los cables del ventilador del hotend (superior), termistor y calentador cerámico (inferior) en sus clips y conéctelos a la placa de interfaz.
Paso 4 - Instale la cubierta frontal
Conecte el cable del ventilador de la cubierta frontal a la placa de interfaz y cierre la cubierta.
Sincronice la información de la boquilla en el dispositivo

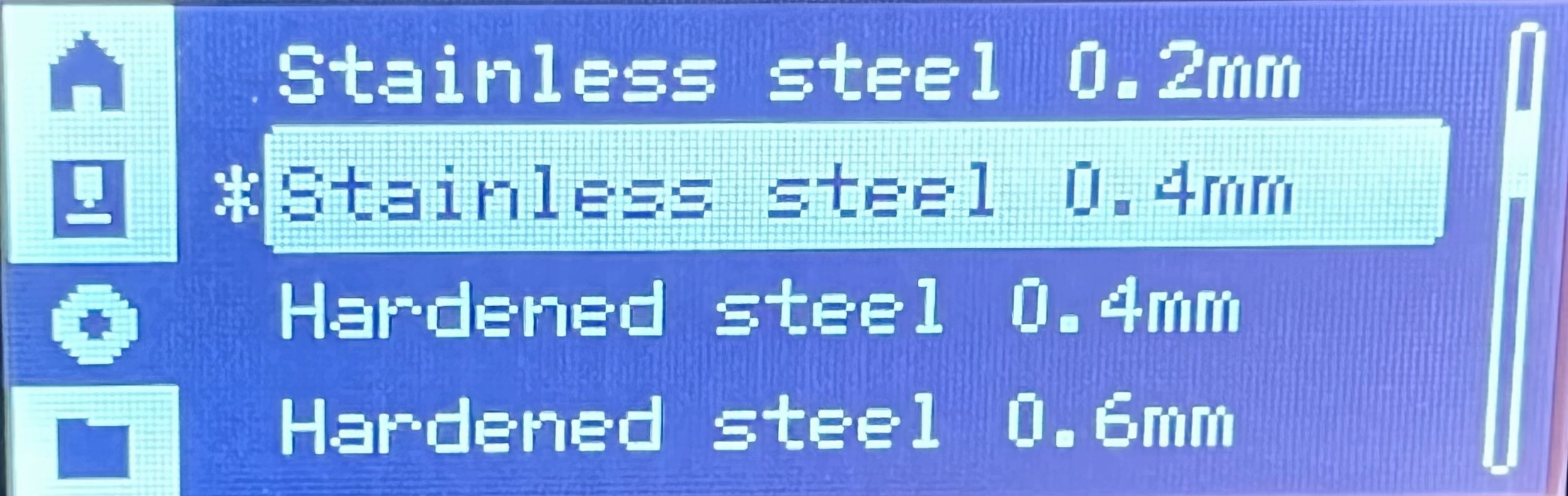

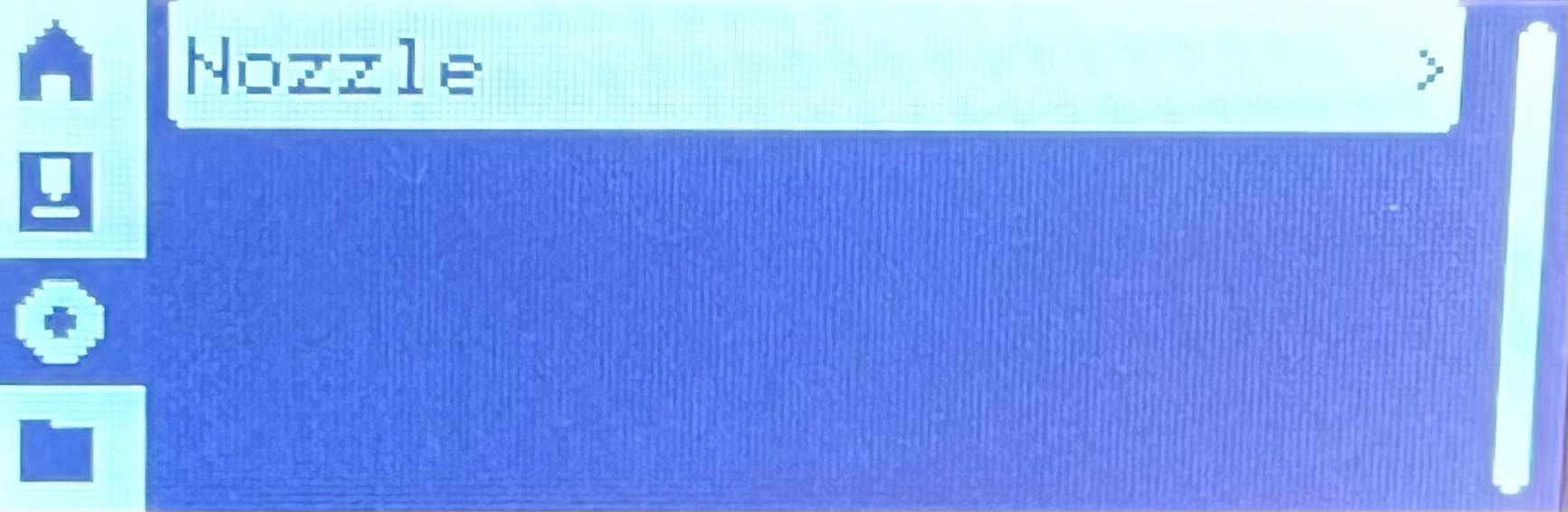

Si ha reemplazado el hotend por uno de diferente diámetro o material, asegúrese de actualizar manualmente la información de la boquilla en la pantalla antes de imprimir:
Cómo verificar

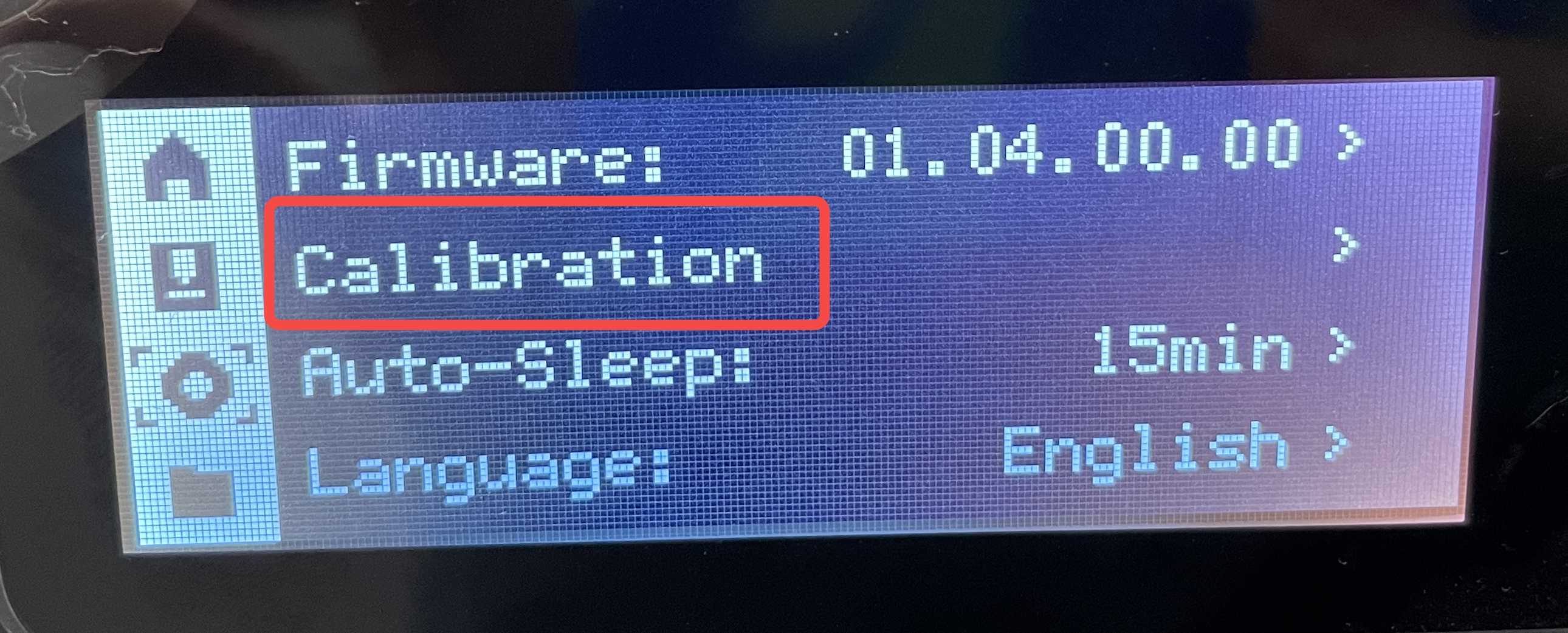

Encienda la impresora y ejecute el proceso de 'Calibración' del dispositivo. Este proceso tarda aproximadamente 20 minutos. Si el proceso finaliza con éxito, significa que la operación se realizó correctamente.
