Los obstrucciones de la boquilla son un fenómeno relativamente común en el ámbito de la impresión 3D, por lo que es probable que en algún momento se encuentre con este problema.
Las obstrucciones pueden ocurrir por diferentes razones, como por ejemplo que la temperatura del hotend no sea suficiente para asegurar que el plástico se funda rápidamente durante la extrusión, o quizás el filamento utilizado contenga partículas microscópicas (como ciertos filamentos de madera u otros filamentos infundidos) que se acumulen en la punta de la boquilla, restringiendo el flujo.
Los síntomas son fáciles de diagnosticar, ya que se manifiestan a través de:
-
Extrusión insuficiente (no hay suficiente plástico extruido, lo que genera espacios alrededor del modelo impreso)
-
Falta de extrusión (la impresora realiza los movimientos correctos, pero no sale filamento por la boquilla)
Notas previas a comenzar
Tenga en cuenta que algunas operaciones de esta guía podrían ser peligrosas si no se realizan con cuidado, ya que implican altas temperaturas en la boquilla. Tome todas las precauciones necesarias al realizar estas tareas. Para algunos de estos procedimientos, la máquina debe estar apagada y la boquilla debe estar completamente enfriada.
Cuando sea necesario sostener el hotend con la mano, use guantes resistentes al calor y asegúrese de que el piso o la mesa debajo del hotend estén libres de materiales inflamables o muebles o pisos que puedan dañarse fácilmente por el calor.

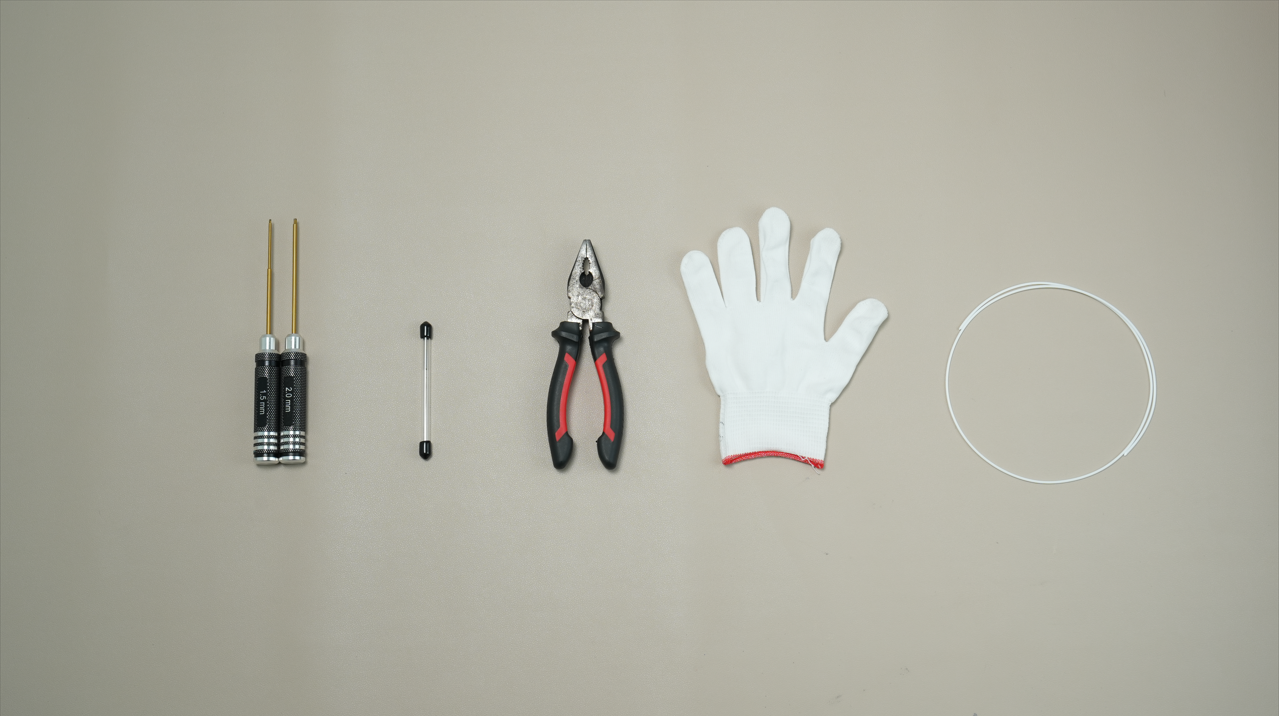

Herramientas requeridas
Para resolver la mayoría de los problemas de obstrucción, es posible que necesite las siguientes herramientas:
- Agujeta de limpieza
- Pinzas
- Guantes resistentes al calor
- Un trozo de filamento
- Destornilladores hexagonales H1.5 y H2.0
Guía en video
Instrucciones de operación
1. Desobstrucción con agujeta de limpieza
Al usar una agujeta de limpieza, la presión interna de la boquilla podría liberarse repentinamente, causando que escombros calientes salten. Por lo tanto, siempre use guantes y no incline la cabeza hacia la cámara de la impresora durante la limpieza.
Si la boquilla no puede extruir filamento, se recomienda usar la agujeta de limpieza para desobstruir y realizar un cold pull. Usando PLA como ejemplo, espere a que la temperatura de la boquilla alcance los 220 ℃, luego inserte la agujeta en la boquilla y muévala hacia arriba y hacia abajo varias veces.

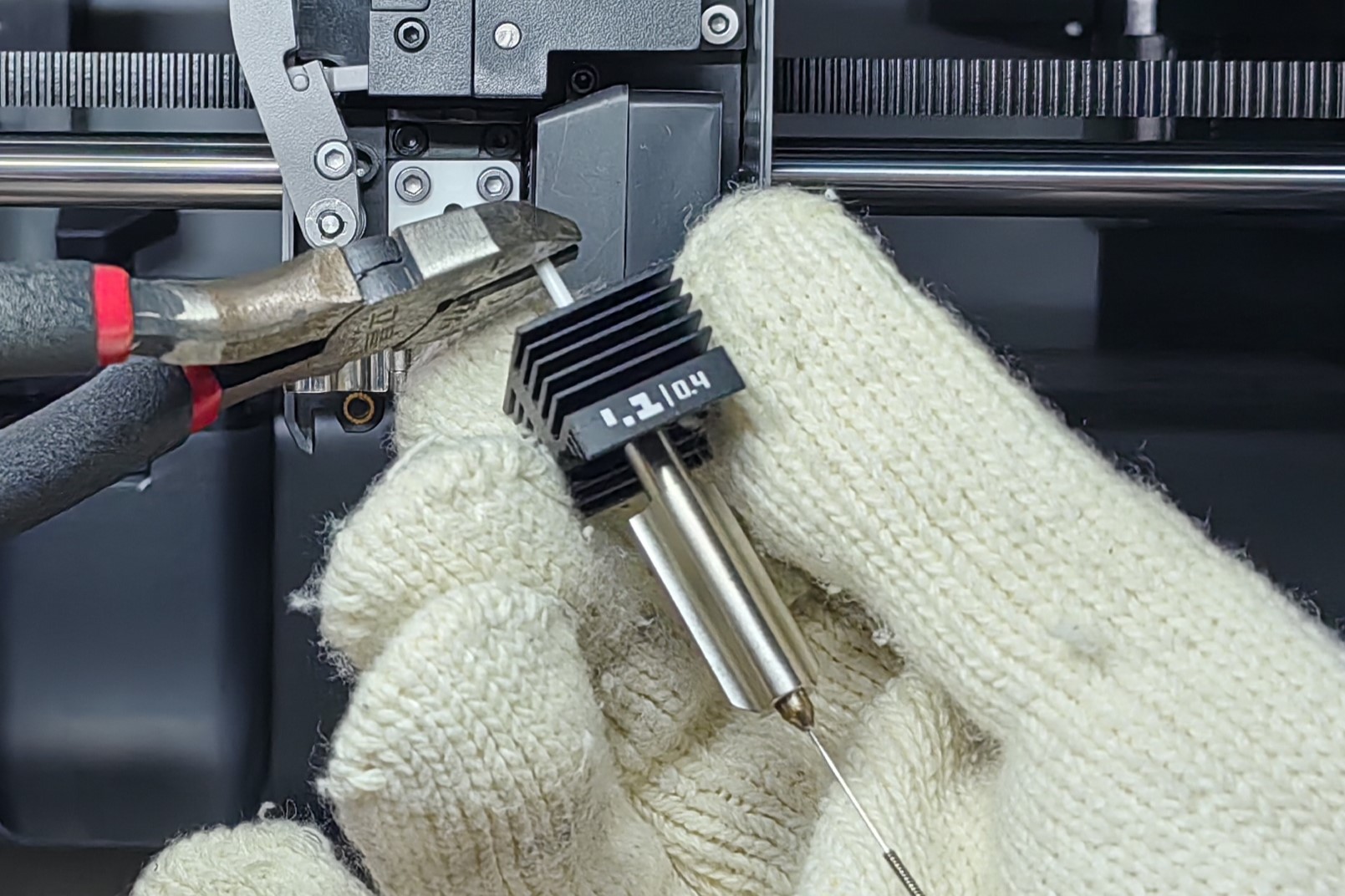

Luego, mientras la boquilla aún está caliente, retire la boquilla, use la agujeta para empujar el filamento restante hacia afuera, tire del filamento con pinzas, retire la agujeta e instale nuevamente la boquilla.

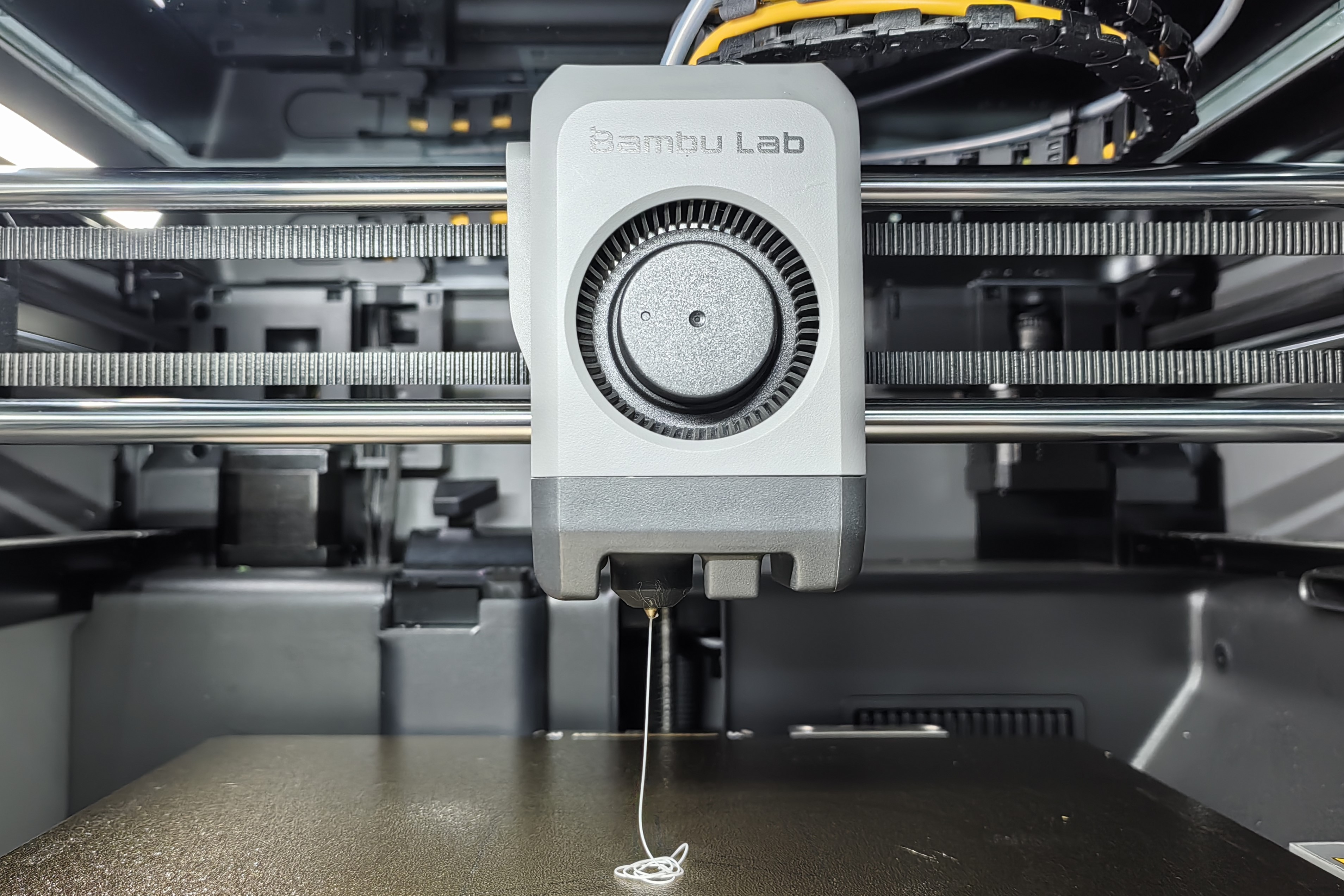

Después de desobstruir, intente extruir manualmente el filamento. Establezca la temperatura del hotend por encima de la temperatura recomendada para el filamento y pruebe la extrusión manual para observar si el filamento sale normalmente. Si la extrusión sigue fallando, proceda con los pasos de cold pull que se indican a continuación.
.jpg)
2. Cold Pull
La impresora proporciona una función de mantenimiento de cold pull para la boquilla que le ayudará en este proceso. Aquí, utilizaremos PLA como ejemplo.

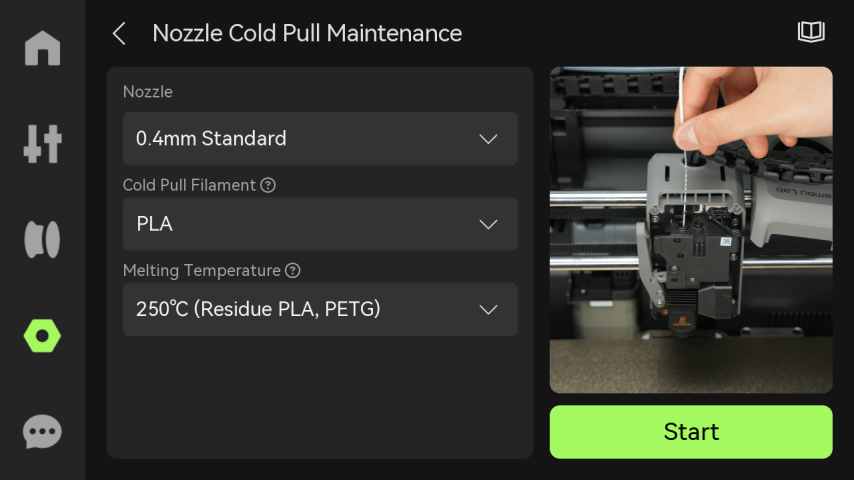

Vaya a la página de Herramientas y haga clic en “Nozzle Cold Pull Maintenance”. Seleccione los parámetros de cold pull según el tamaño de la boquilla y el tipo de filamento residual dentro de la boquilla. En este caso, el tamaño de la boquilla es de 0.4 mm, el filamento residual es PLA y el filamento para cold pull es PLA. Una vez confirmados los parámetros, haga clic en Iniciar.

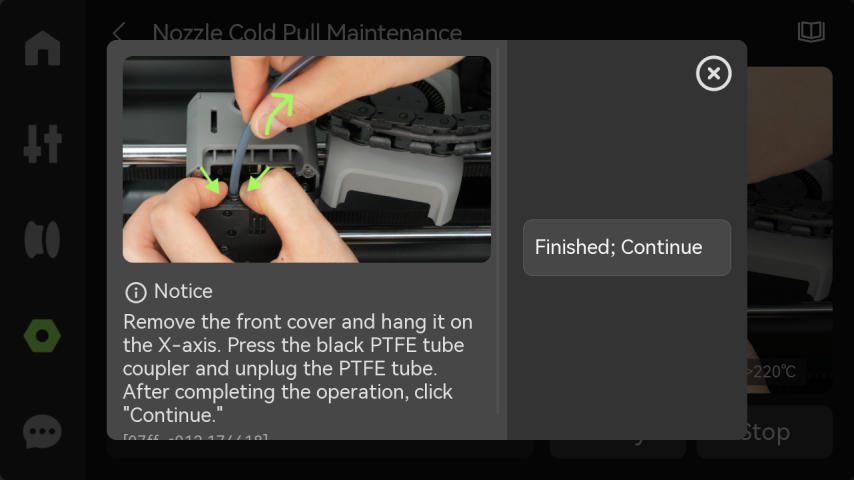

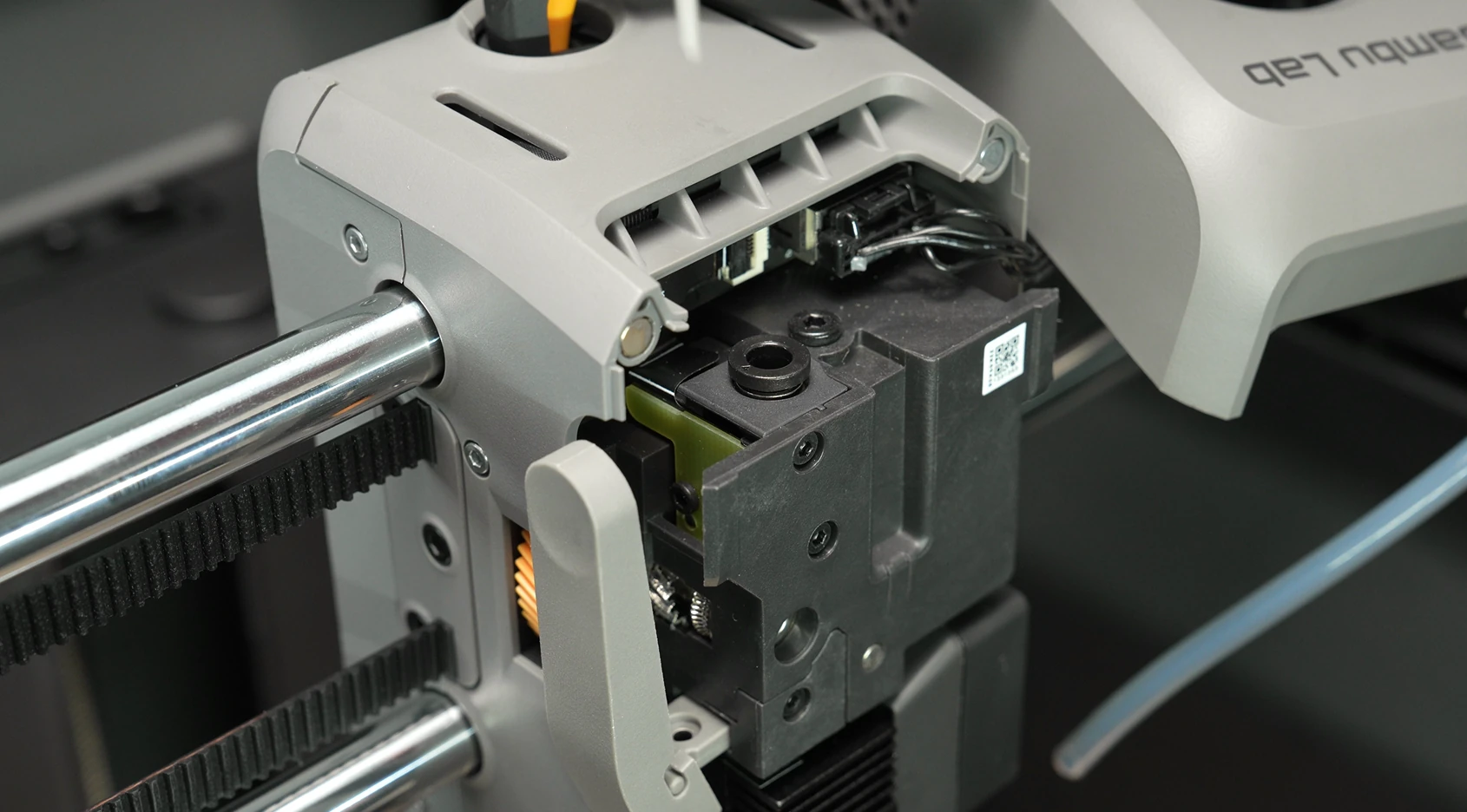

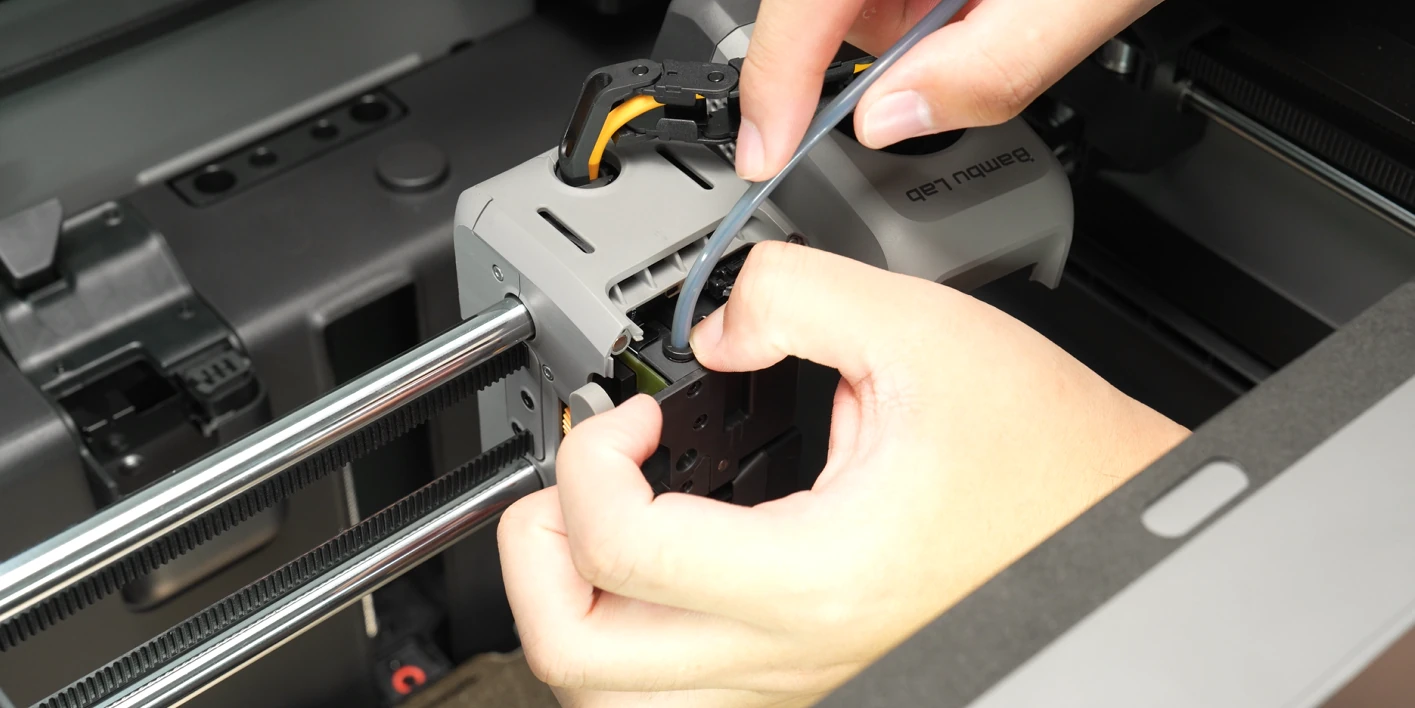

Siga las indicaciones para colgar el conjunto de cubierta frontal en el eje X. Presione el adaptador neumático negro y retire el tubo PTFE.

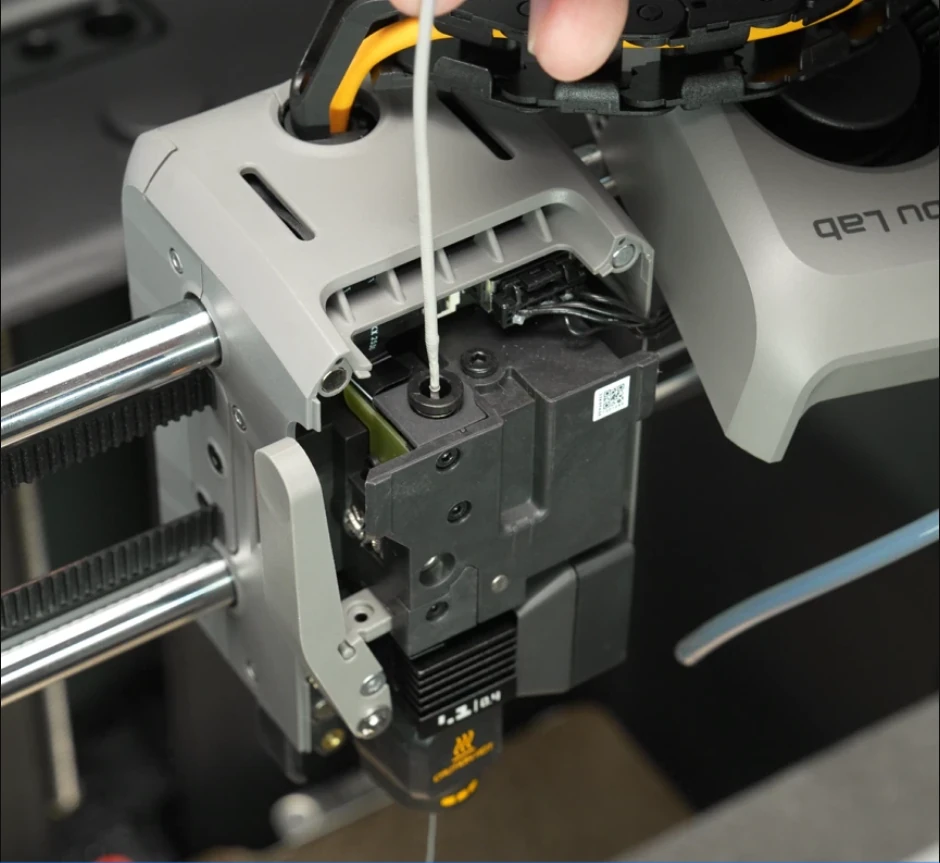

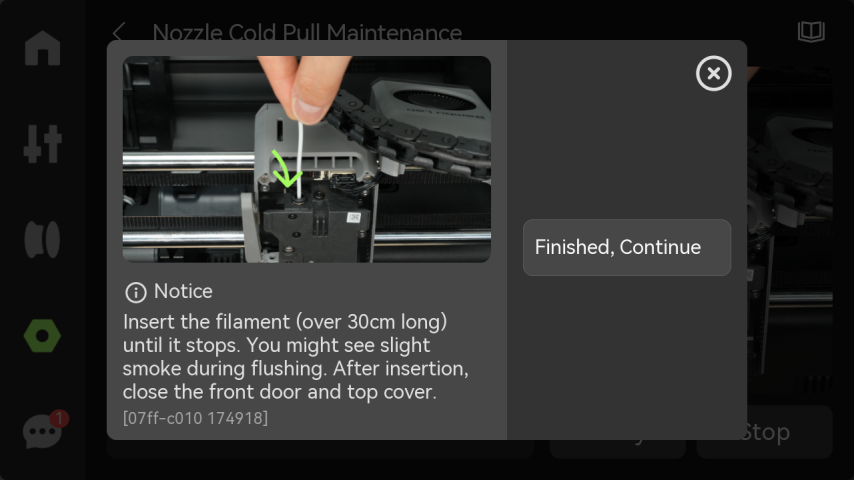

Inserte filamento en el extrusor hasta que no pueda empujarse más.

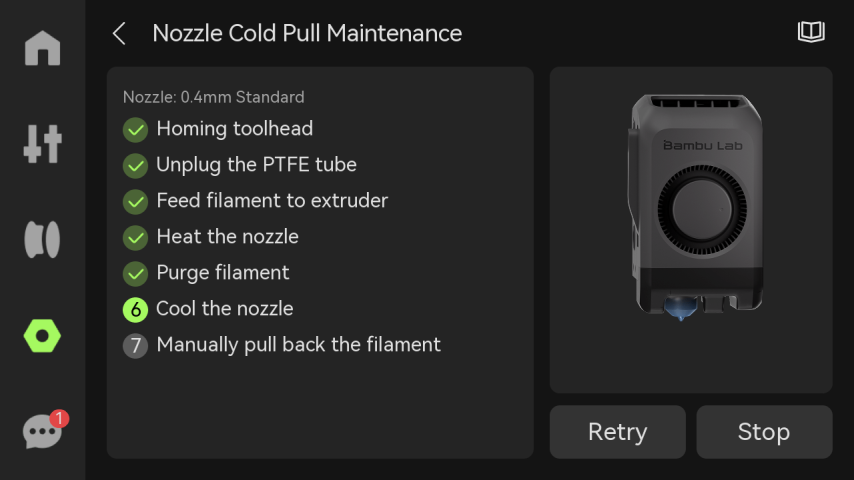

La impresora agarrará automáticamente el filamento, calentará la boquilla y comenzará a limpiar. Una vez que el filamento extruido haya cambiado completamente al filamento recién cargado, la boquilla comenzará a enfriarse.

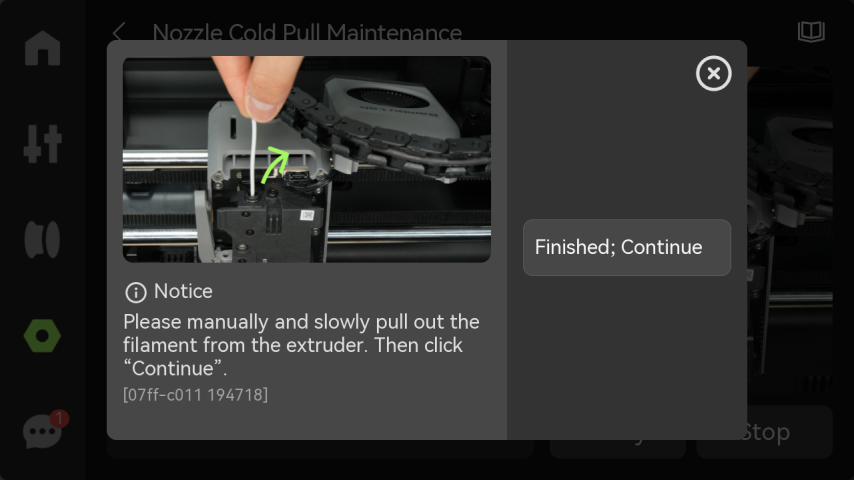

Después de que la boquilla se enfríe, tire lentamente del filamento según las indicaciones de la impresora.

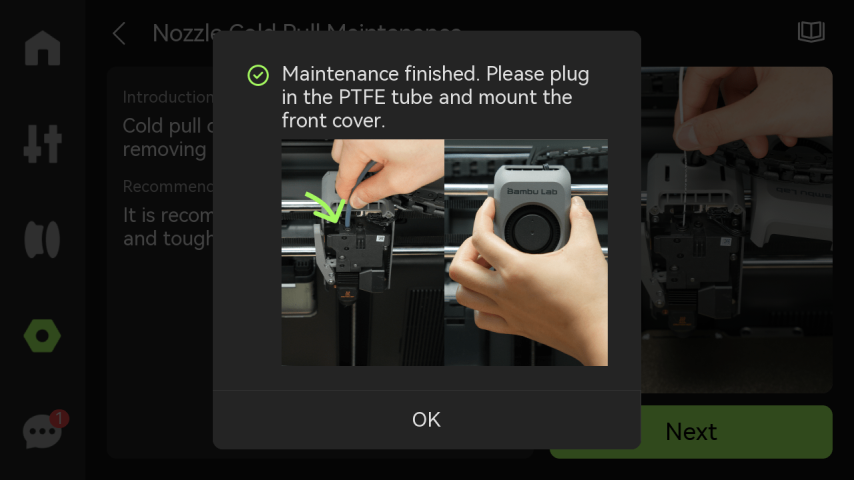

Verifique el extremo del filamento en busca de cualquier residuo. Una vez que el cold pull sea exitoso, haga clic en Finalizar, luego reinstale el tubo PTFE y el conjunto de cubierta frontal.
Desobstrucción con llave hexagonal caliente (para obstrucciones en el cold end)
Nota: Este método solo funciona con llaves de tamaño H1.5 o menor.
Un pequeño número de casos de obstrucción se deben a que el filamento se queda atrapado en la posición del disipador de calor del hotend debido a la crecida térmica. Este artículo Heat Creep explica este fenómeno en detalle. Recomendamos leer este artículo para aprender a evitar este tipo de obstrucciones.
Los siguientes pasos requieren retirar la boquilla. Esta página de wiki cubre los pasos completos para retirar e instalar nuevamente las boquillas H2D para su referencia en cualquier momento.
Nota: Recomendamos usar guantes protectores durante la operación. El filamento fundido podría gotear en sus dedos y causar quemaduras.

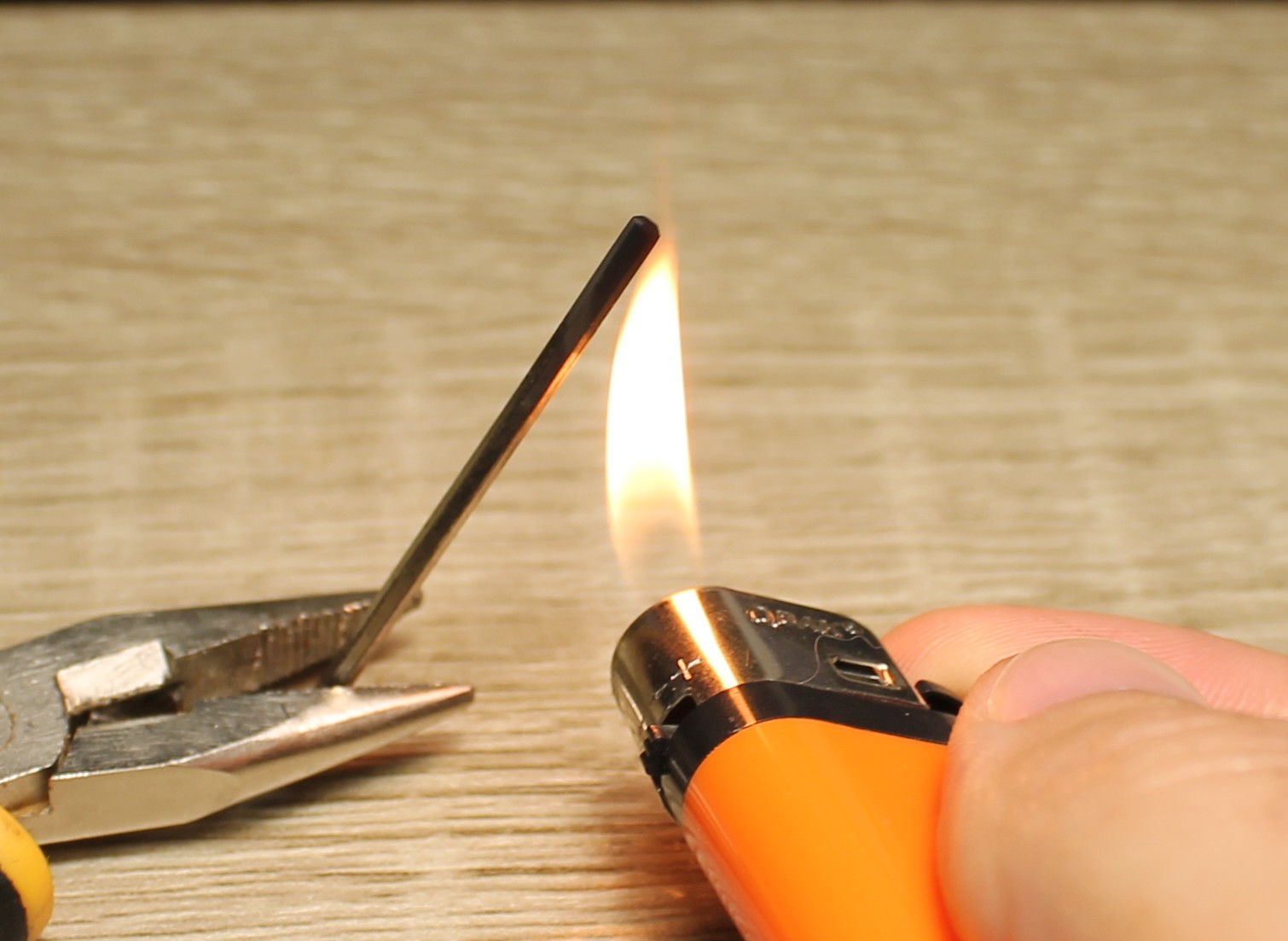

Paso 1. Calentar la llave hexagonal
Primero, cale la llave hexagonal aproximadamente 10 segundos. Sostenga firmemente la llave hexagonal con pinzas para evitar quemaduras.

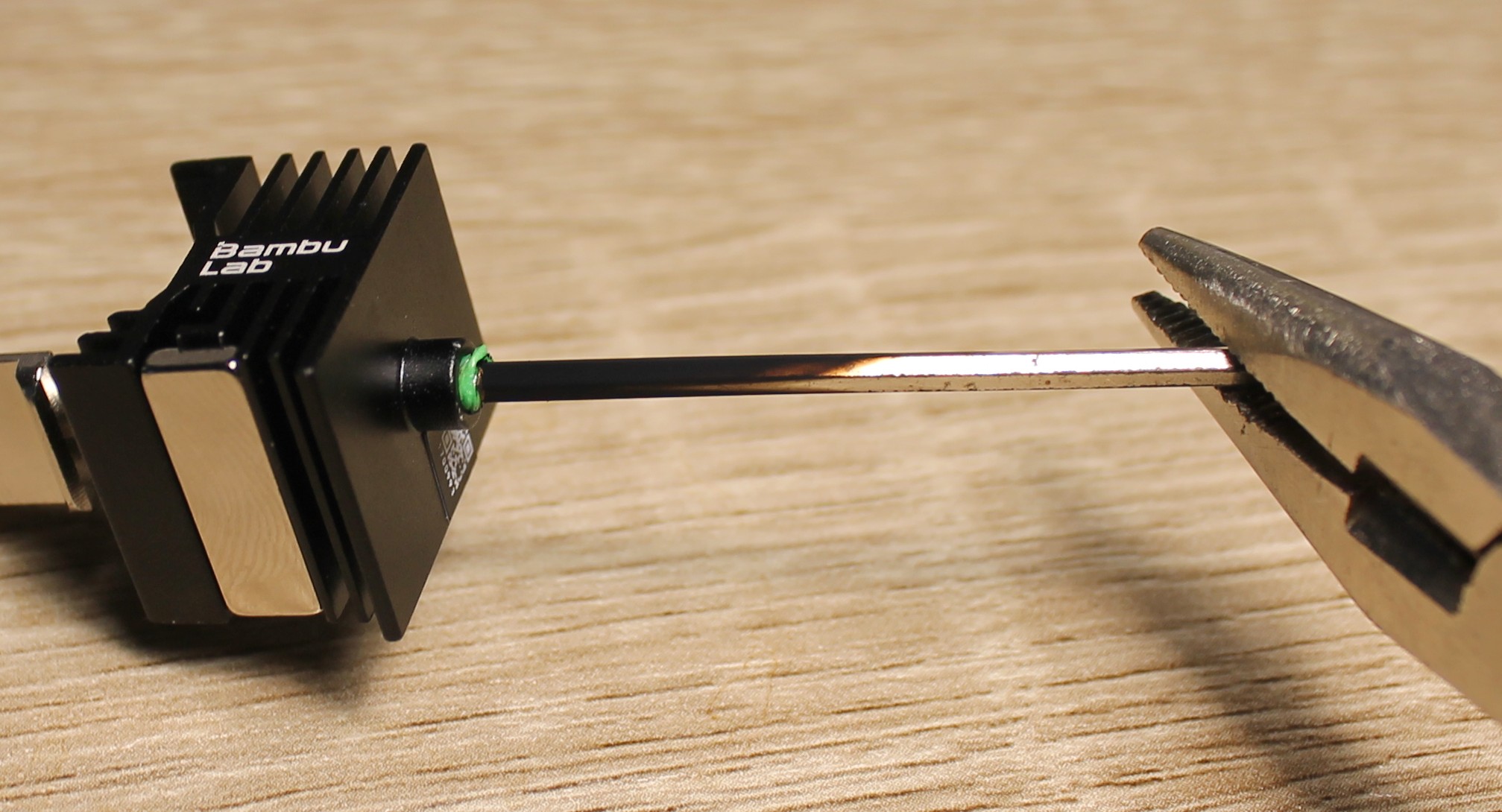

Paso 2. Insertar la llave hexagonal en la entrada de la boquilla
Mientras la punta de la llave aún esté caliente, introdúzcala rápidamente en el hotend, pasando por la parte superior del disipador de calor.
Inserte la llave caliente en el filamento como se muestra en la figura a continuación. Luego espere aproximadamente 30 segundos para permitir que la llave hexagonal se enfríe.
Paso 3. Calentar la punta de la boquilla y retirar el filamento obstruido
La llave hexagonal ahora está atrapada en la boquilla, con filamento atrapado alrededor. Para retirar la llave hexagonal atrapada en la boquilla, debe calentar la punta de la boquilla.

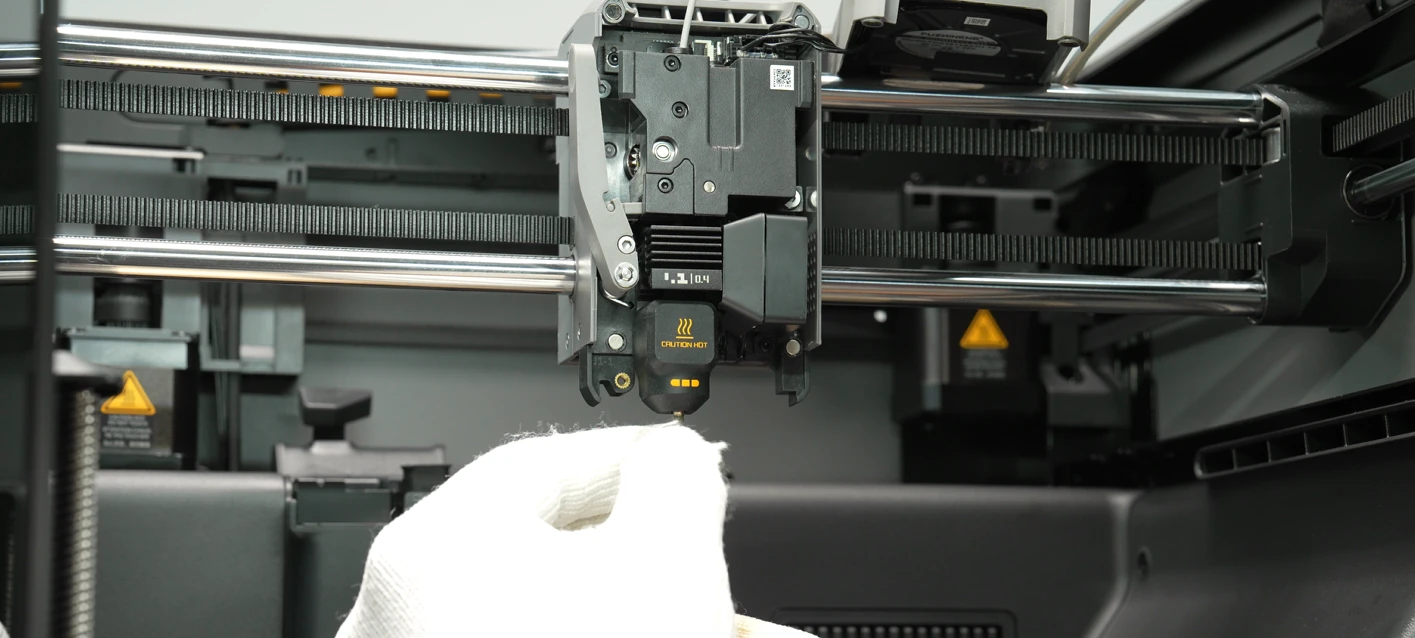

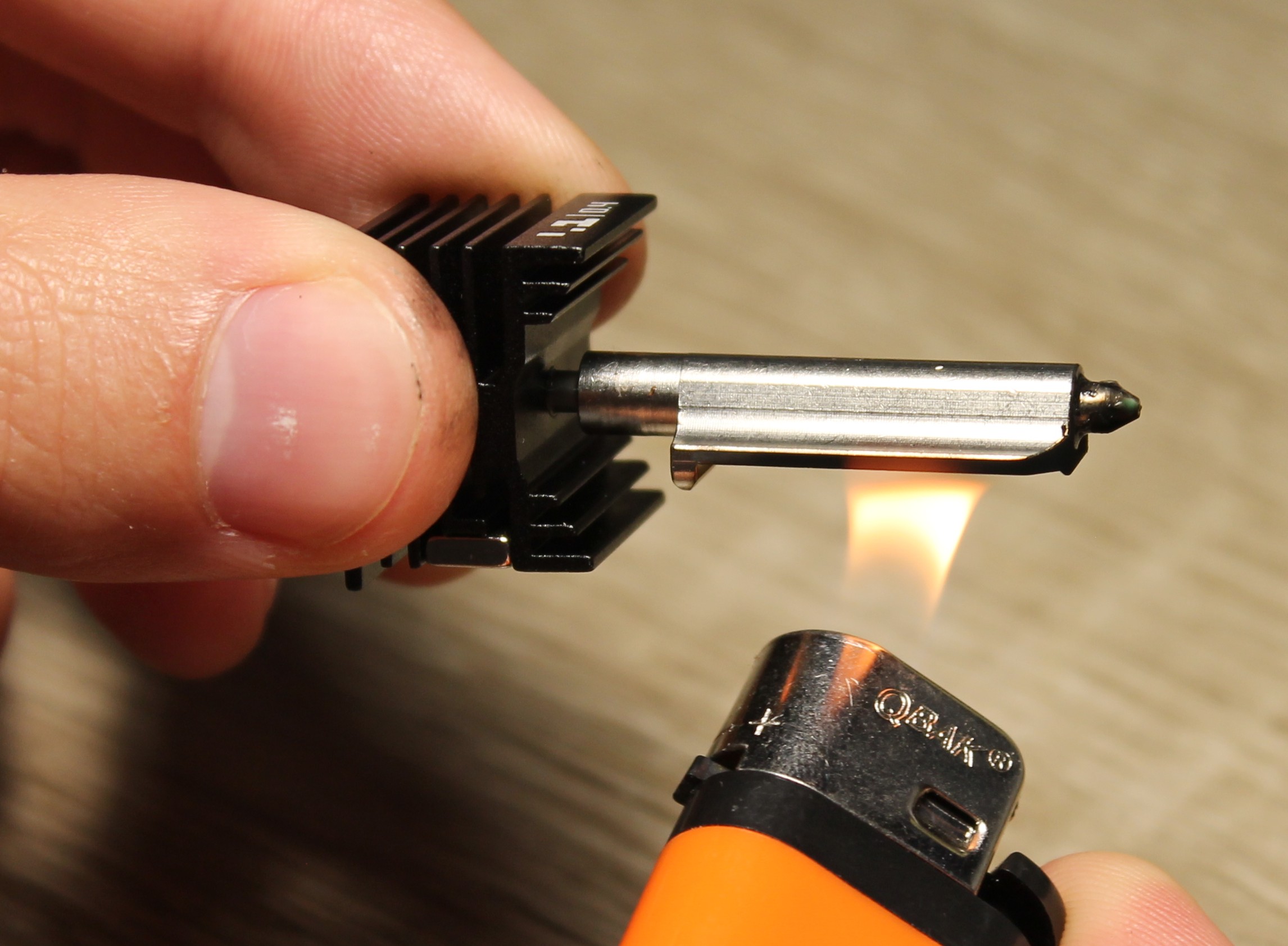

Primero, retire la funda de silicona del hotend, luego use un encendedor para calentar la punta de la boquilla aproximadamente 20 segundos (al usar un encendedor estándar).
Advertencia! Evite calentar la boquilla por un período prolongado o usar un mechero de butano de alta potencia. Se recomienda usar un encendedor de gas estándar.
Solo la parte caliente de la boquilla necesita estar lo suficientemente caliente para permitirle retirar la llave con el filamento adherido.
Sobrecalentar la boquilla puede causar que el filamento gotee o estalle desde la punta. Siga las instrucciones cuidadosamente y no apunte la punta de la boquilla hacia usted durante la operación.

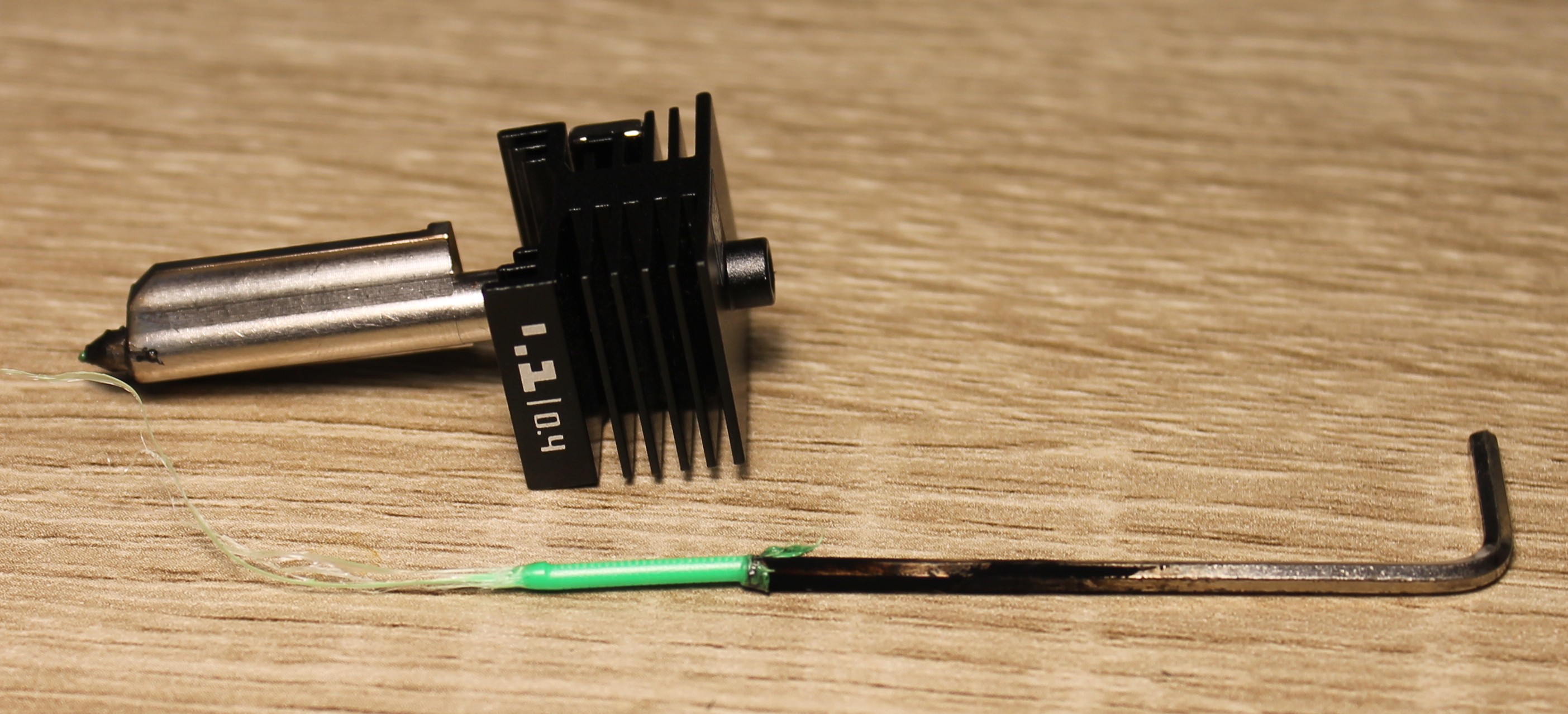

Después de calentar la punta de la boquilla durante 20 segundos, tire lentamente de la llave. Descubrirá que el filamento se puede extraer completamente de la boquilla, eliminando la parte obstruida junto con él.
Verificación del estado de la boquilla
Reinstale la boquilla, reconecte el tubo PTFE e inserte nuevamente el filamento para probar la extrusión. Si la boquilla sigue obstruida o la extrusión es insuficiente, repita el proceso de limpieza varias veces. Estos métodos eliminan típicamente el 99% de las obstrucciones. Sin embargo, en algunos casos, la boquilla podría estar completamente obstruida o dañada; en tales situaciones, se recomienda reemplazar el conjunto de boquilla.
Si, después de realizar estos pasos, su impresora alimenta y imprime normalmente, felicidades — ha desobstruido con éxito la boquilla.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
