¿Qué es un Cold Pull
Un cold pull es una técnica de mantenimiento en impresión 3D utilizada para limpiar el interior de la boquilla de una impresora al eliminar residuos, obstrucciones o filamento residual. Implica calentar la boquilla para ablandar el filamento, luego enfriarla para permitir que el filamento se solidifique parcialmente y extraerlo para retirar contaminantes.
El filamento actúa como un "tapón" que se adhiere a los residuos dentro de la boquilla durante la fase de enfriamiento. Al extraerlo, se desplaza físicamente y retira contaminantes, como filamento quemado, polvo o pequeñas obstrucciones.
Realizar periódicamente el procedimiento de cold pull ayuda a restaurar el flujo adecuado de filamento para una extrusión consistente y evita defectos en impresión como subextrusión o líneas irregulares. Se recomienda realizarlo de vez en cuando, especialmente al cambiar de un tipo de filamento a otro.
¿Cuándo realizar un Cold Pull?
-
Si las impresiones muestran subextrusión o líneas irregulares.
-
Al cambiar a TPU (debido a su sensibilidad a los residuos).
-
Si el extrusor muestra errores de sobrecarga.
-
Como mantenimiento general para mantener la boquilla limpia.
Filamentos y Temperaturas
PLA y PETG son las mejores opciones para el cold pull. Otros filamentos pueden romperse o dejar residuos dentro de la boquilla.
-
Filamentos de baja temperatura (PLA, PETG, TPU, PVA): enjuagar a ~250 °C
-
Filamentos de alta temperatura (ABS, ASA, PA, PC): enjuagar a ~290 °C
-
Filamentos de ultra-alta temperatura (PPS, PPA): enjuagar a ~320 °C
Si el filamento se rompe con facilidad, aumente ligeramente la temperatura del cold pull. Si se desliza con facilidad, reduzca la temperatura.
Cómo realizar un Cold Pull en el H2S
1. Iniciar la función Cold Pull

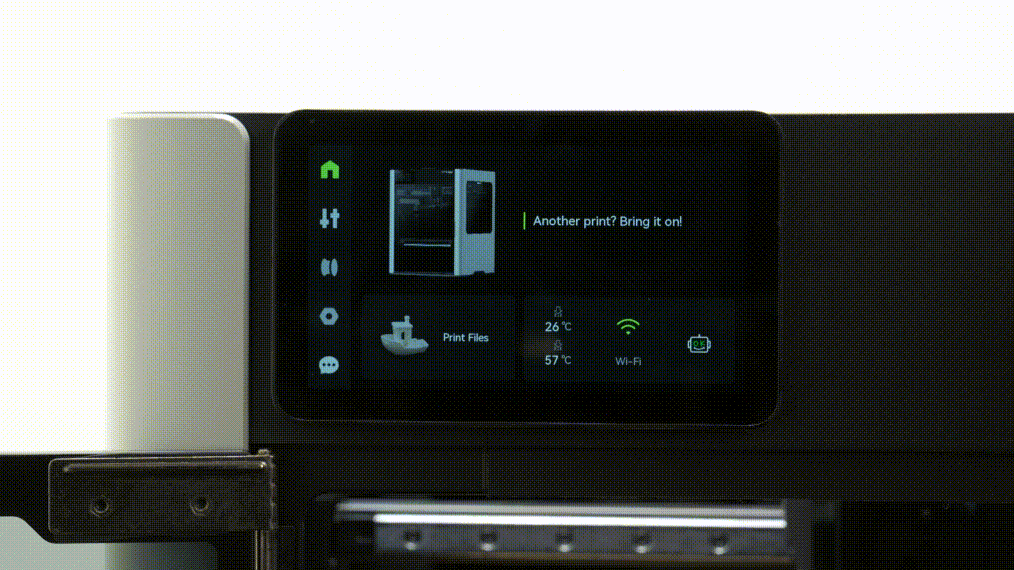

En la pantalla táctil, vaya a Herramientas > Mantenimiento de Cold Pull de boquilla y toque Siguiente.
2. Configurar los parámetros

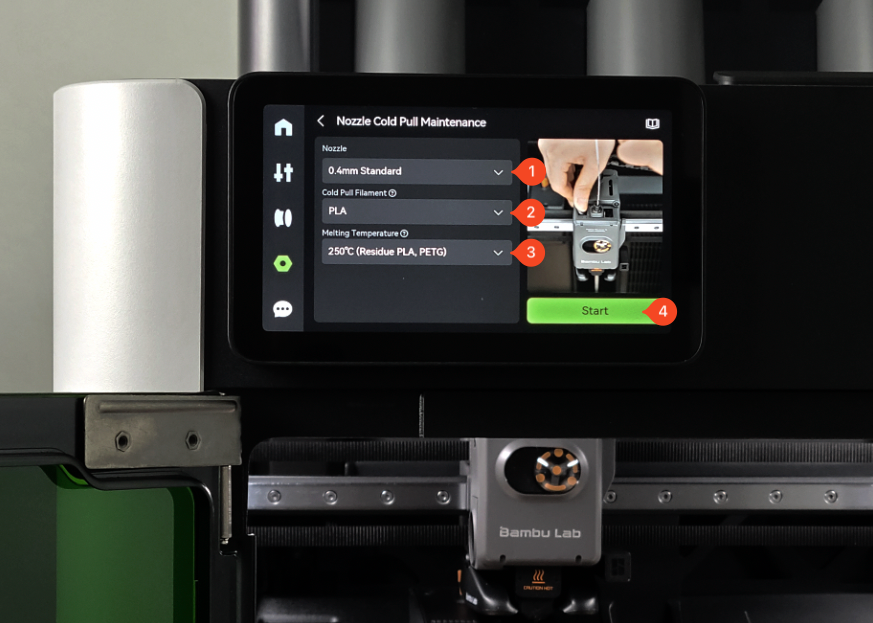

Elija el tamaño de boquilla y el tipo de filamento cargado en la impresora. Por ejemplo, seleccione boquilla de 0.4 mm con PLA para un cold pull estándar. Confirme y toque Iniciar.
3. Proceder a retirar el tubo PTFE

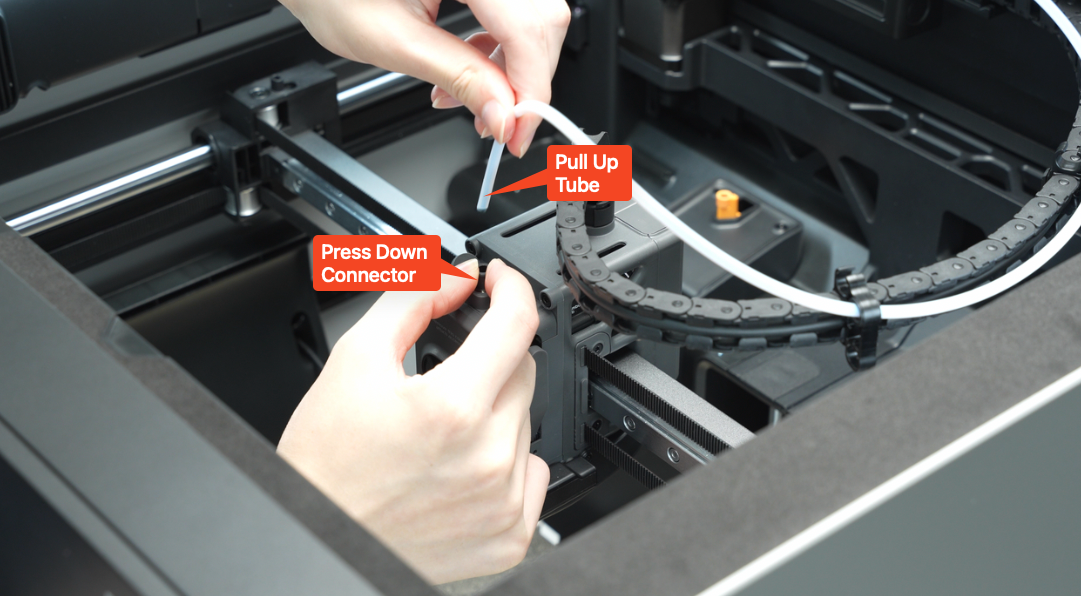

Cuando se solicite, desconecte el tubo PTFE del cabezal. Para hacerlo, presione el conector hacia abajo y, al mismo tiempo, extraiga el tubo PTFE hacia arriba hasta que quede libre.
4. Enjuague automático y cold pull

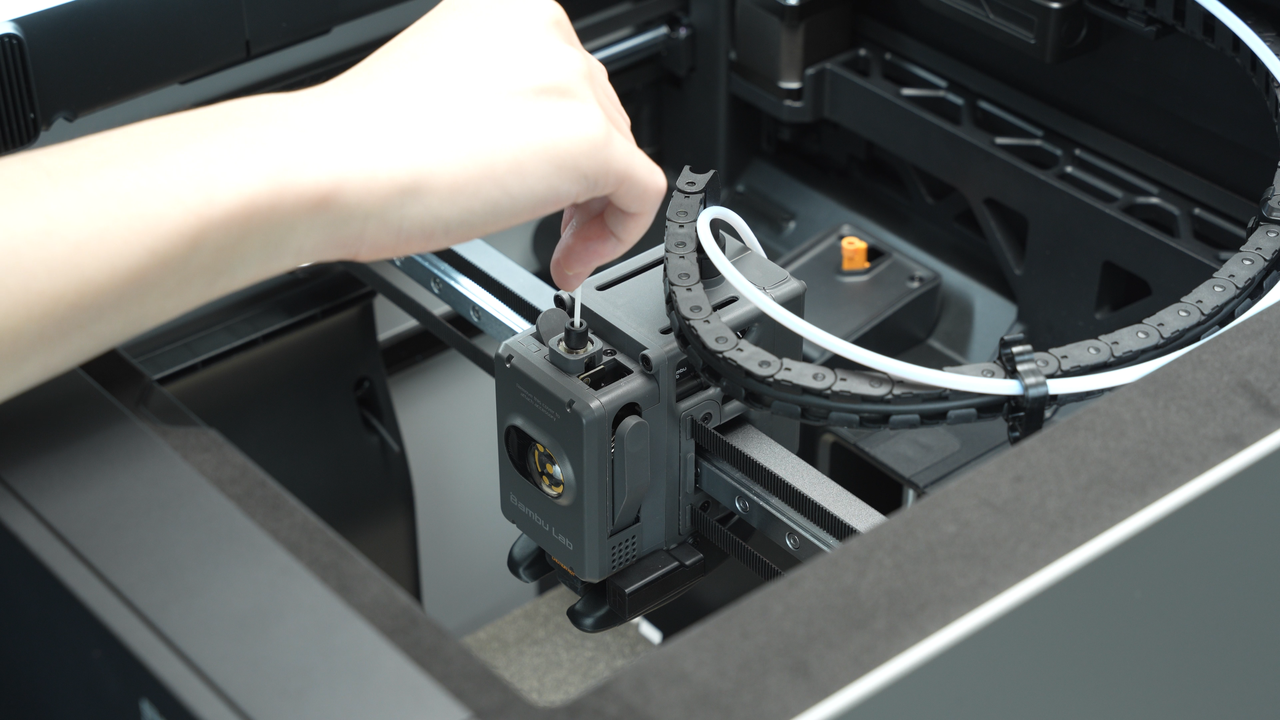

Una vez que la boquilla alcance la temperatura establecida, corte al menos 30 cm (12 pulgadas) de filamento e introdúzcalo en el extrusor.

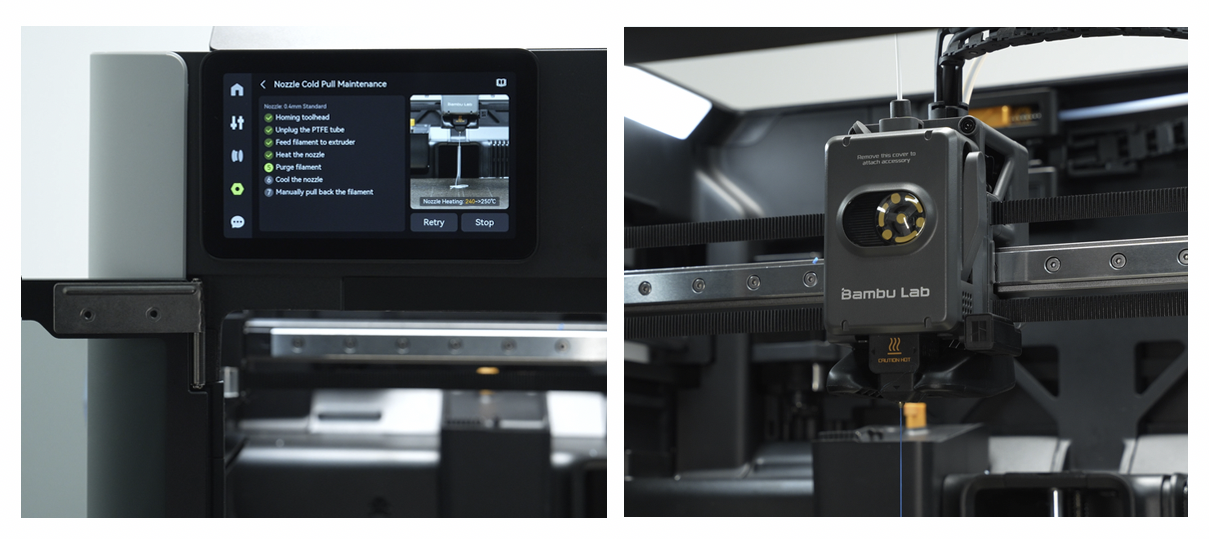

La impresora enjuagará automáticamente el material antiguo. Tras el enjuague, la temperatura bajará a la configuración de cold pull, y el extrusor retraerá lentamente el filamento para limpiar la boquilla.
Nota:
Una vez que la máquina inicia el proceso automático, la boquilla se calentará. No toque la boquilla para evitar quemaduras.
Durante el enjuague y cold pull automáticos, es posible observar humo debido a la alta temperatura de enjuague. Mantenga cerradas las cubiertas frontal y superior de la máquina hasta completar el proceso, luego ábralas con seguridad.
5. Retiro automático o manual

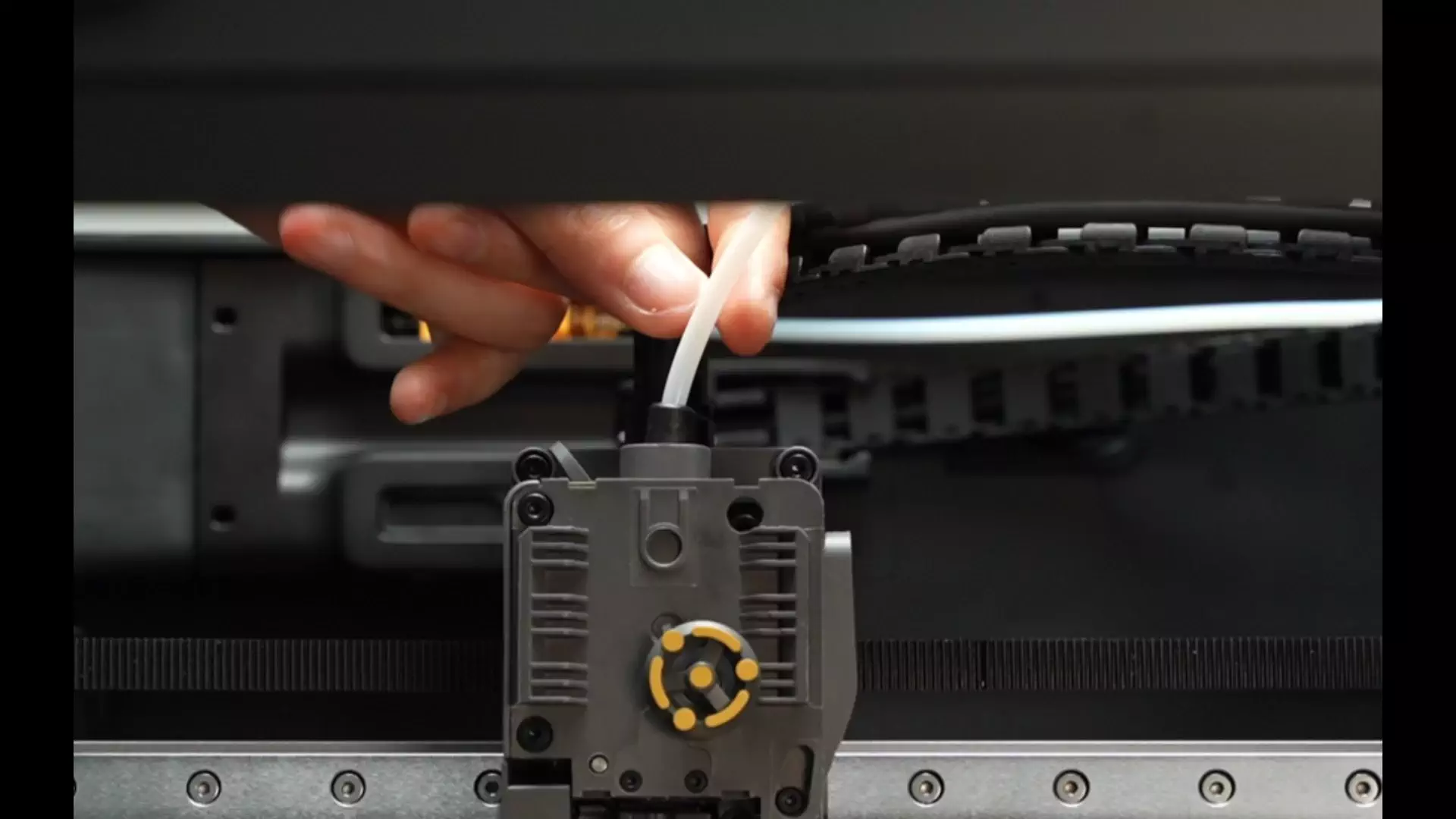

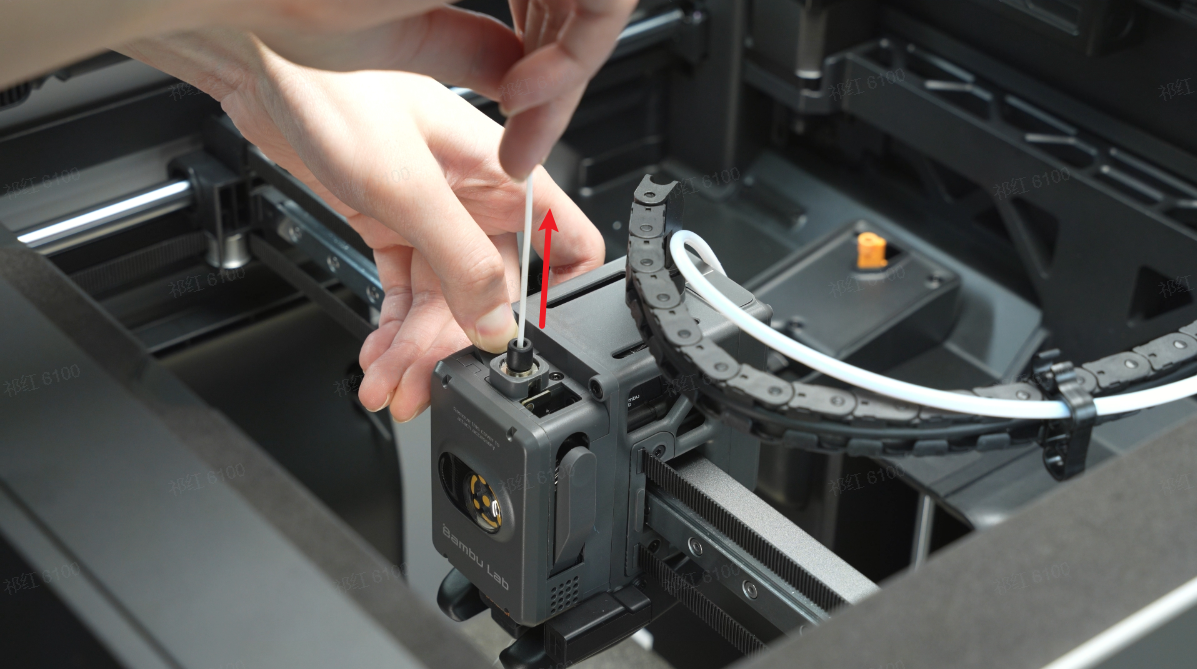

Una vez enfriada, la impresora retraerá lentamente el filamento. Si se requiere retiro manual, sostenga el soporte del extrusor con una mano y extraiga el filamento hacia arriba con la otra.
Verificación del resultado

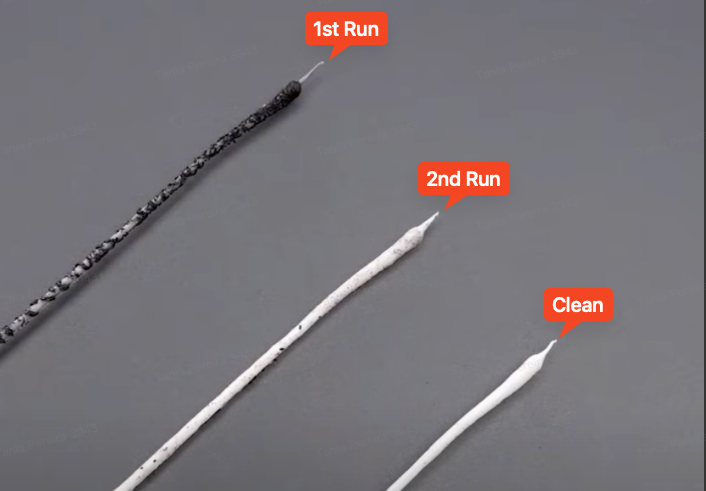

Observe el extremo del filamento:
-
Un retiro limpio muestra la forma completa de la boquilla sin residuos.
-
Manchas negras, marcas irregulares o residuos quemados indican que debe repetir el proceso hasta lograr una limpieza completa.
Desobstrucción con llave hexagonal caliente (para obstrucciones en el hotend)
Nota: Este método solo funciona con llaves de tamaño H1.5 o menor.
Un pequeño número de casos de obstrucción se deben a que el filamento se atasca en la posición del disipador de calor del hotend debido a la crecida térmica. Este artículo Crecida Térmica explica este fenómeno en detalle. Recomendamos leer este artículo para aprender a evitar este tipo de obstrucciones.
Los siguientes pasos requieren retirar la boquilla. Esta página de wiki cubre los pasos completos para retirar y reinstalar boquillas H2D para su referencia en cualquier momento.
Nota: Se recomienda usar guantes protectores durante la operación. El filamento fundido puede gotear en sus dedos y causar quemaduras.
Paso 1. Calentar la llave hexagonal
Primero, cale la llave hexagonal aproximadamente 10 segundos. Sostenga firmemente la llave con pinzas para evitar quemaduras.
Paso 2. Insertar la llave hexagonal en la entrada de la boquilla
Mientras la punta de la llave aún esté caliente, introdúzcala rápidamente en el hotend, pasando por la parte superior del disipador de calor.
Inserte la llave caliente en el filamento como se muestra en la figura. Luego espere aproximadamente 30 segundos para permitir que la llave hexagonal se enfríe.
Paso 3. Calentar la punta de la boquilla y extraer el filamento obstruido
La llave hexagonal ahora está atrapada en la boquilla, con filamento atrapado alrededor. Para retirar la llave hexagonal atrapada, debe calentar la punta de la boquilla.
Primero, retire la funda de silicona del hotend, luego use un encendedor para calentar la punta de la boquilla aproximadamente 20 segundos (al usar un encendedor estándar).
Advertencia! Evite calentar la boquilla por períodos prolongados o usar un soplete de butano de alta potencia. Se recomienda usar un encendedor de gas estándar.
Solo la parte caliente de la boquilla debe estar lo suficientemente caliente para permitirle retirar la llave hexagonal con el filamento adherido.
Sobrecalentar la boquilla puede causar que el filamento gotee o estalle desde la punta. Siga las instrucciones cuidadosamente y no apunte la punta de la boquilla hacia usted durante la operación.
Después de calentar la punta de la boquilla durante 20 segundos, extraiga lentamente la llave. Encontrará que el filamento se puede extraer completamente de la boquilla, retirando junto con él la parte obstruida.
Al finalizar

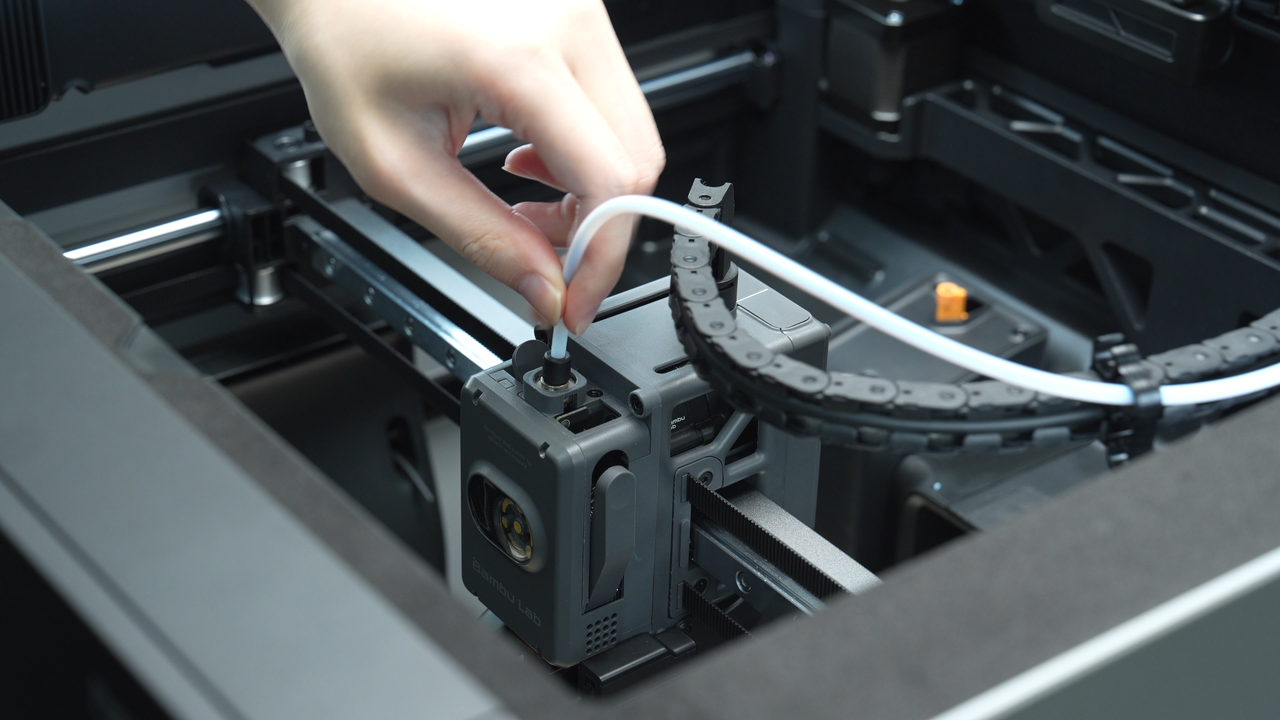

Una vez terminado el cold pull, asegúrese de insertar nuevamente el tubo PTFE firmemente en su lugar. Esto garantiza que el camino del filamento esté sellado y listo para usar. Luego, recargue su filamento y realice una prueba rápida de extrusión para confirmar que todo fluye sin problemas. Si el filamento se extruye limpiamente, su impresora está lista para el próximo trabajo.
