Prefacio

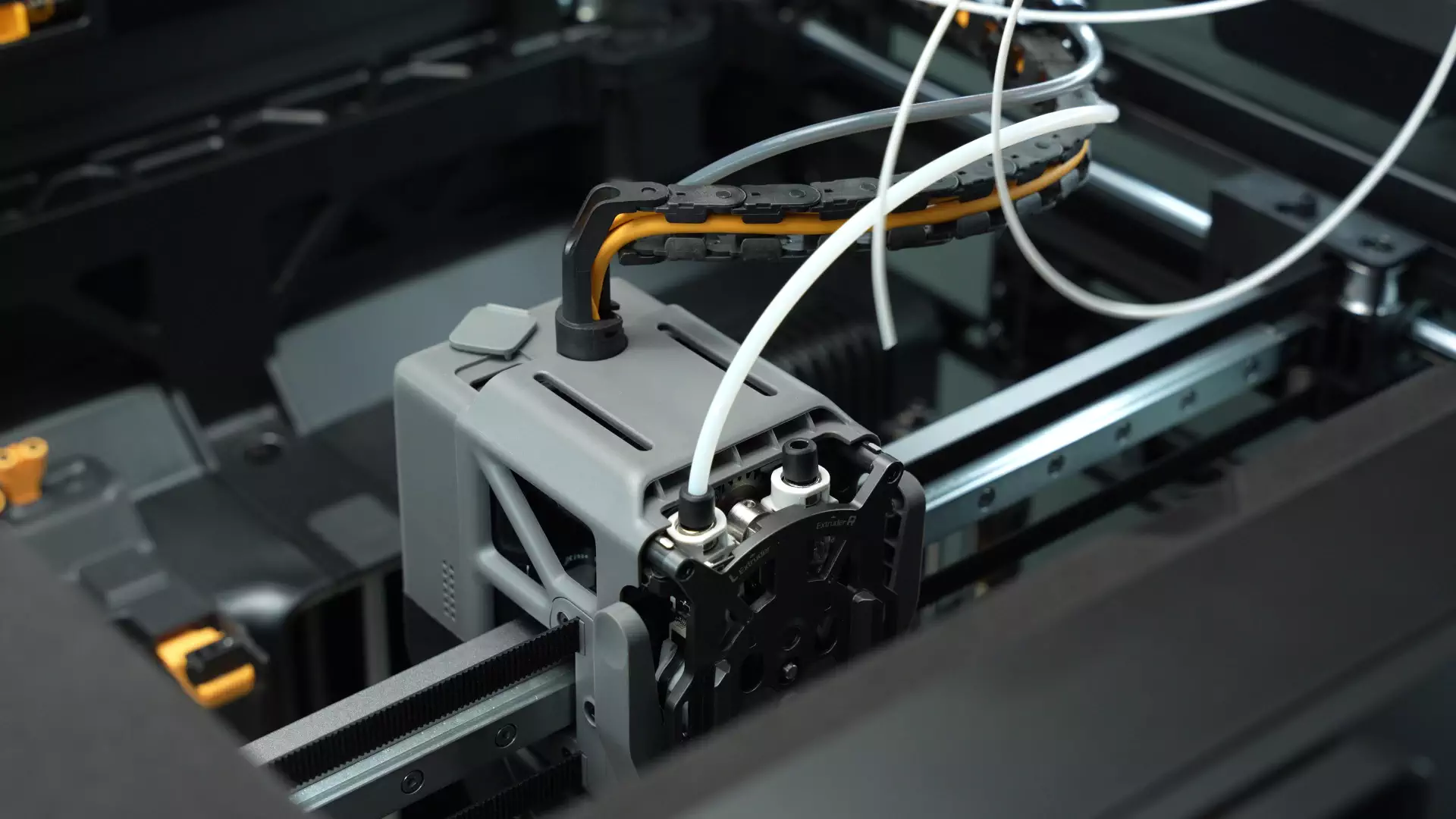

Asegurar que la boquilla esté limpia y despejada es crucial durante el proceso de impresión 3D, ya que afecta directamente la calidad e el rendimiento. Debido al motor del extrusor inteligente H2C, hemos desarrollado una función práctica que permite a los usuarios limpiar eficientemente la boquilla. Recomendamos encarecidamente incorporar esta función a su mantenimiento rutinario para prolongar efectivamente la vida útil de la boquilla.
Estos son algunos escenarios en los que es necesario realizar el mantenimiento de limpieza por frío:
-
Errores frecuentes de sobrecarga del motor del extrusor: Si el motor del extrusor reporta con frecuencia errores de sobrecarga en condiciones normales de flujo de impresión, indica una resistencia excesiva en la boquilla y requiere limpieza inmediata.
-
Antes de cambiar a filamento TPU: El TPU es altamente sensible a la resistencia de la boquilla. Si se han utilizado otros materiales previamente, recomendamos realizar una limpieza por frío antes de imprimir con TPU para garantizar una extrusión suave.
Nota: Si la boquilla está completamente obstruida y no puede limpiarse mediante el procedimiento estándar de enjuague, consulte primero el Procedimiento de desobstrucción del hotend. Después de eliminar la obstrucción, proceda con la operación de limpieza por frío.
Criterios de prueba para obstrucción completa de la boquilla: Después de ensamblar la boquilla en el extrusor y calentarla de manera constante a 250°C, realice una prueba de alimentación con filamento PLA o PETG. Si no se extruye material fundido desde la punta de la boquilla o la extrusión es significativamente menor que lo normal, se considera que la boquilla está completamente obstruida.
Selección de parámetros para la limpieza por frío
Tras una serie de pruebas, determinamos que PLA y PETG funcionan excelentemente en el proceso de limpieza por frío. Otros filamentos mostraron un mal rendimiento durante la limpieza por frío, ya que tienden a romperse, dejando residuos dentro de la boquilla. Para filamentos de limpieza producidos por fabricantes externos, lea cuidadosamente las instrucciones antes de usarlos y asegúrese de utilizarlos en condiciones adecuadas. A continuación se presenta una guía para seleccionar los parámetros durante el proceso de limpieza por frío:
Selección del extrusor
Ambos extrusores izquierdo y derecho admiten la función automática de limpieza por frío. Si está realizando una limpieza por frío en una boquilla HF, recomendamos utilizar el extrusor derecho para mejorar significativamente la tasa de éxito.
Selección de la boquilla
Aquí debe ingresar los parámetros para la boquilla que desea limpiar. Debido a las diferencias en los parámetros geométricos de las diversas boquillas, hemos preconfigurado parámetros correspondientes para cada tipo.
Selección del filamento para limpieza por frío
Los filamentos para limpieza por frío deben cumplir tres funciones centrales:
-
Realizar el enjuague según la temperatura de enjuague para eliminar cualquier filamento residual dentro de la boquilla.
-
Recargar la cámara de la boquilla según la temperatura de impresión del filamento.
-
Enfriarse hasta la temperatura de limpieza por frío y utilizar la extracción fría para eliminar impurezas internas. Los diferentes modelos de boquilla pueden requerir filamentos para limpieza por frío distintos:
-
Boquilla SF: Se recomienda PLA o PETG como filamento para limpieza por frío.
-
Boquilla HF: Se prefiere PETG para la limpieza por frío debido a su mejor extensibilidad.
Selección de la temperatura de enjuague
Puede elegir la temperatura de enjuague adecuada según el filamento de mayor temperatura que haya utilizado previamente la boquilla:
-
250°C: Adecuado para filamentos de baja temperatura como PLA, PETG, TPU, PVA, etc.
-
290°C: Adecuado para filamentos de alta temperatura como ABS, ASA, PA, PC, PET, etc.
-
320°C: Adecuado para filamentos de ultra-alta temperatura como PPS, PPA, etc.
Si no está seguro de qué temperatura elegir, puede basar la temperatura de enjuague en la temperatura máxima de uso de los filamentos que ha utilizado.
Selección de la temperatura de limpieza por frío
La limpieza por frío funciona controlando con precisión la temperatura de la boquilla (recomendado establecer 20-30°C por encima de la temperatura de transición vítrea del filamento) y utilizando la viscoelasticidad del material para eliminar físicamente las impurezas de la pared de la boquilla. H2D ha preconfigurado tablas de parámetros para usted, pero puede ajustarlas de forma flexible según la efectividad y tasa de éxito de la limpieza por frío. El incremento de ajuste sugerido es de 5°C. Las direcciones específicas de ajuste son las siguientes:
-
Si experimenta resistencia significativa y el filamento se rompe con facilidad durante la limpieza por frío, se recomienda aumentar la temperatura de limpieza por frío.
-
Si el filamento se rompe con mínima resistencia durante la limpieza por frío, se recomienda disminuir la temperatura de limpieza por frío.
Proceso de limpieza por frío
Paso 1. Preparación antes de iniciar

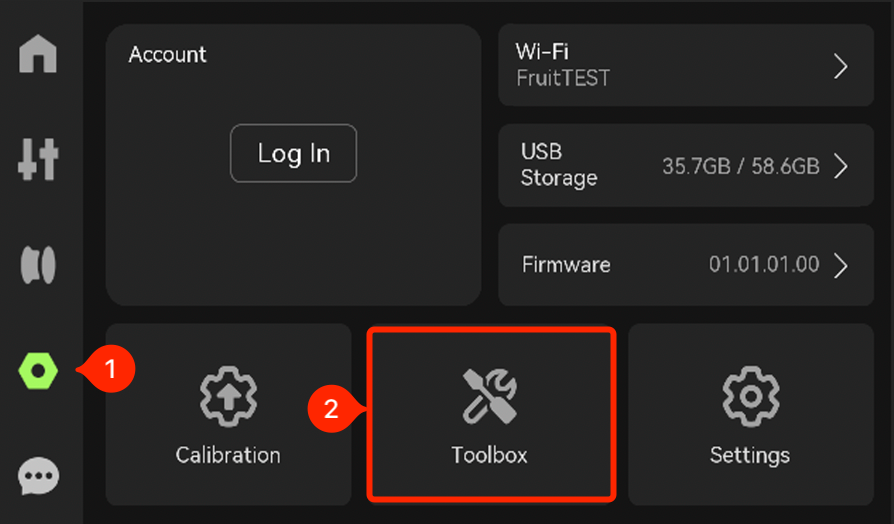

En la pantalla táctil de la impresora, siga la ruta indicada:
- Navegue hasta el menú "Configuración"
- Seleccione el botón "Herramientas"

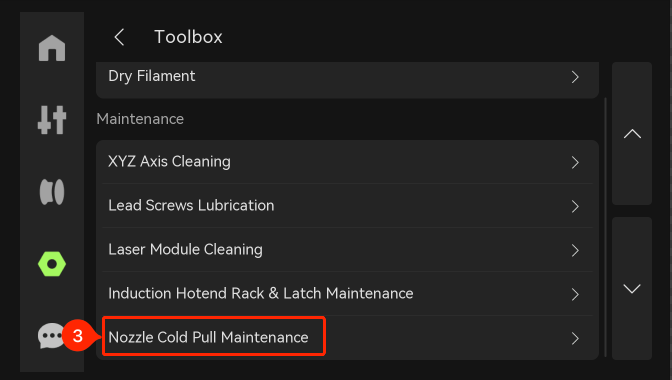

- En el menú, busque y toque "Mantenimiento de limpieza por frío de boquilla" para ingresar a la interfaz de preparación.
Paso 2. Configuración de parámetros y preparación

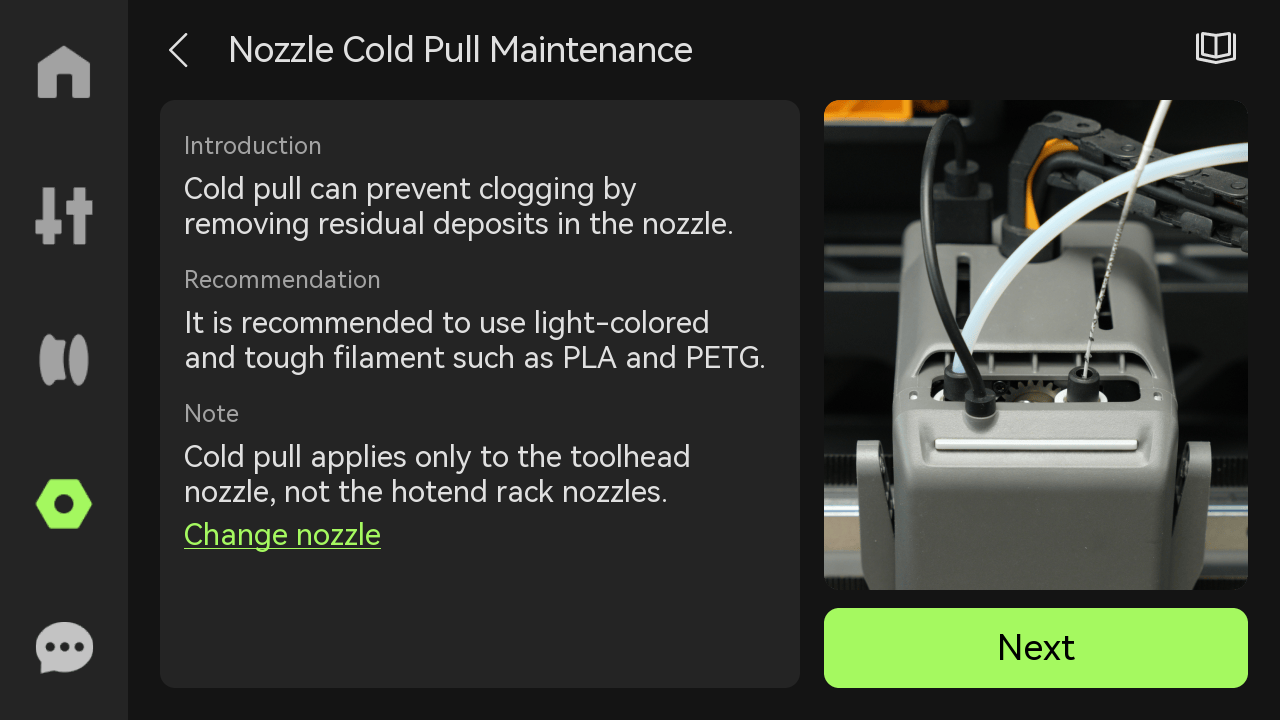

Toque "Siguiente" en la pantalla para continuar.

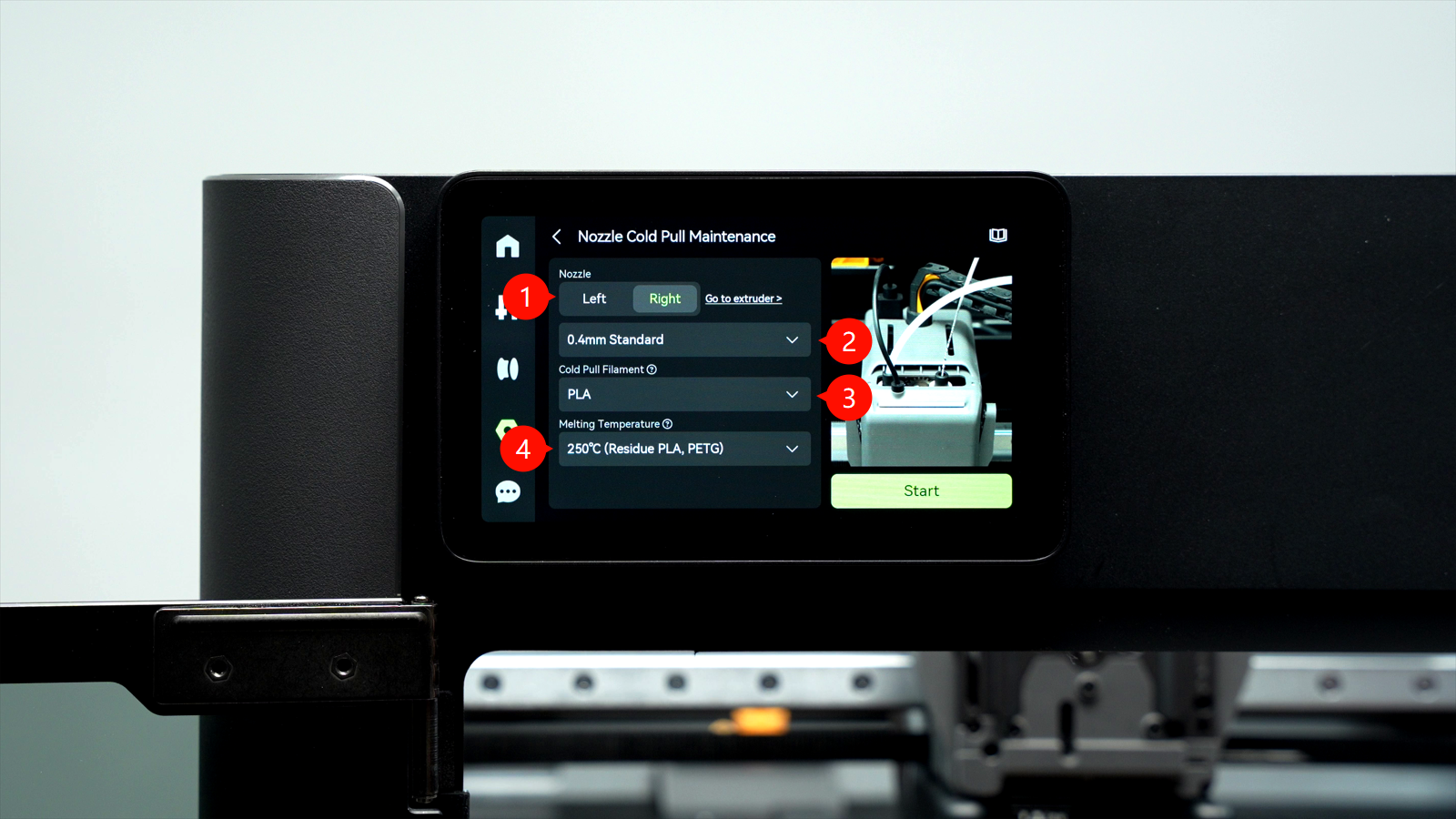

Ingrese a la página de configuración de parámetros para limpieza por frío. El menú mostrará las siguientes opciones ajustables (como se muestra a continuación):
- Seleccionar boquilla a limpiar: Marque "Izquierda" o "Derecha" según la boquilla que requiera limpieza.
- Seleccionar filamento de limpieza: Se recomienda PLA o PETG. Elija un filamento de color más claro o con mayor contraste que el utilizado previamente para ayudar a identificar cualquier residuo eliminado durante la limpieza.
- Especificar tamaño de boquilla: Seleccione el diámetro correcto de boquilla (ej.: 0.4 mm, 0.6 mm) y tipo instalado actualmente.
- Seleccionar tipo de filamento residual: Elija el tipo de filamento que estaba en uso durante o justo antes de la obstrucción. El sistema configurará automáticamente una temperatura de calentamiento adecuada para asegurar que el filamento residual se ablande por completo.
Después de configurar todos los parámetros, toque "Iniciar" para comenzar el proceso de limpieza por frío.

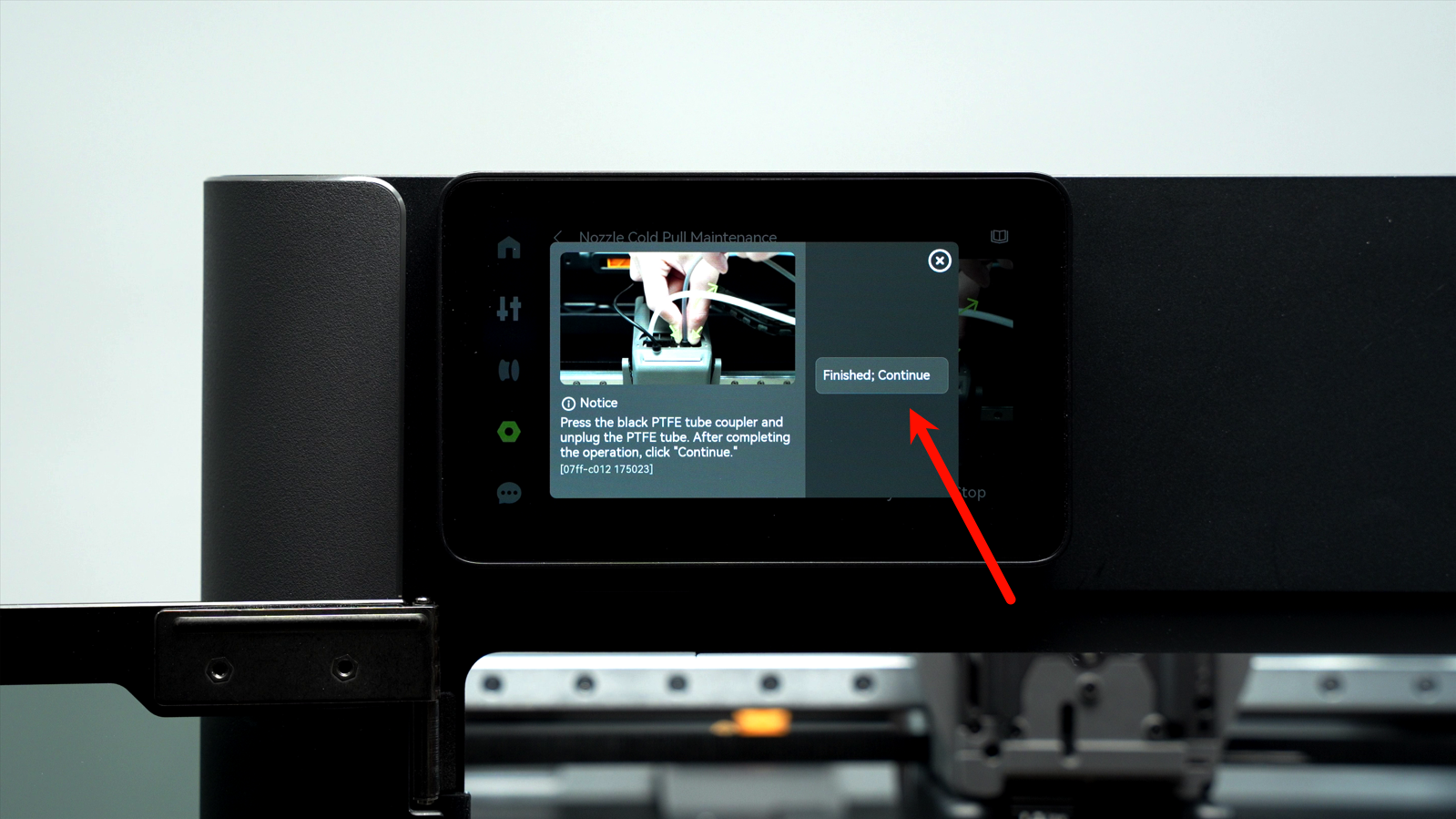

Paso 3. Retirar el tubo PTFE
Siguiendo las instrucciones en pantalla, presione y mantenga el anillo exterior del conector neumático negro, luego retire el tubo PTFE superior.
- Toque "Listo, Continuar" para proceder al siguiente paso.

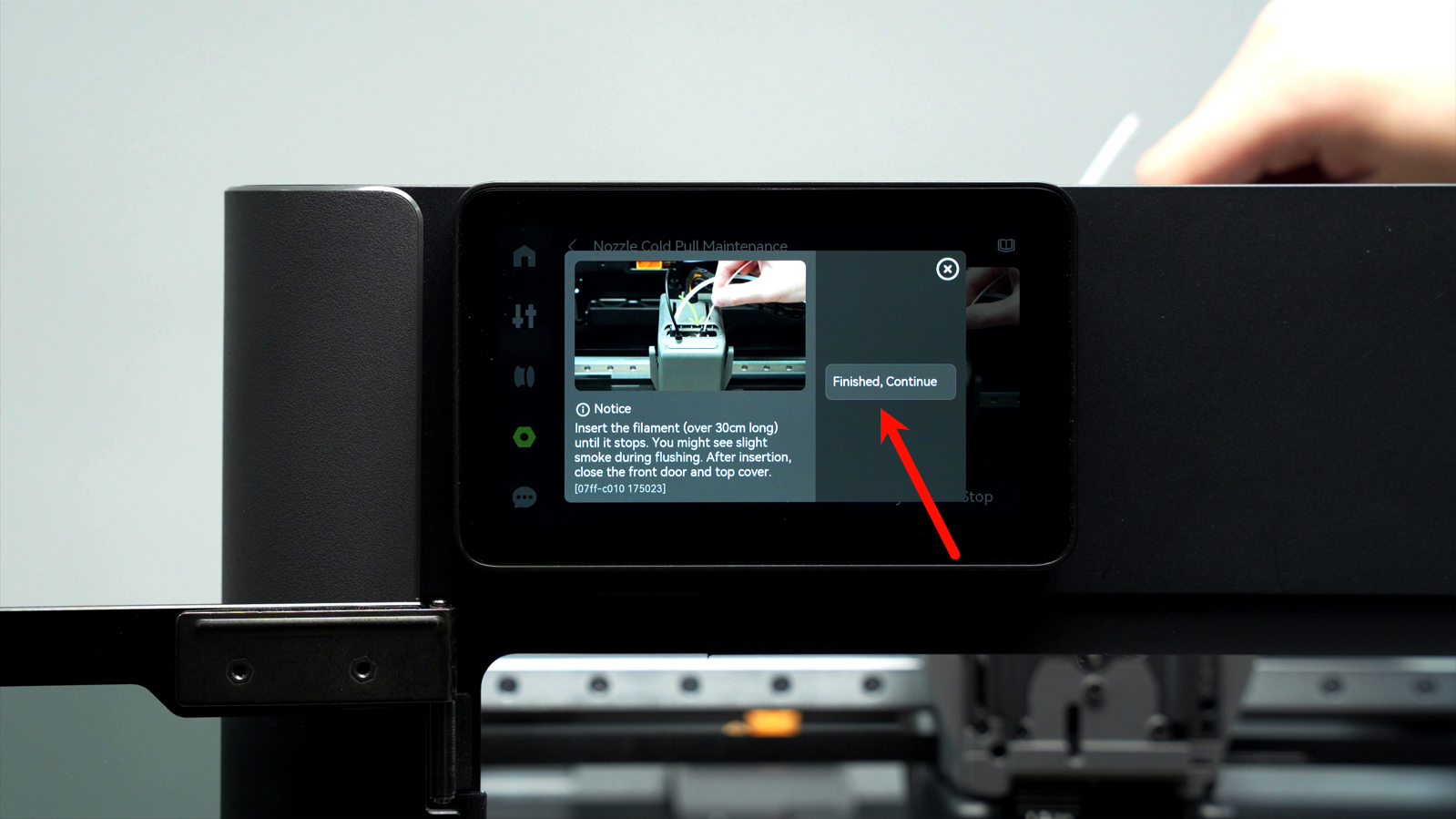

Paso 4. Insertar el filamento y iniciar el programa automático
- Siguiendo las instrucciones en pantalla, inserte el filamento de limpieza seleccionado en el Paso 2 (PLA o PETG) en la entrada de filamento y empuje hasta que quede completamente asentado.
- Después de confirmar que el filamento está insertado correctamente, toque "Listo" para continuar.

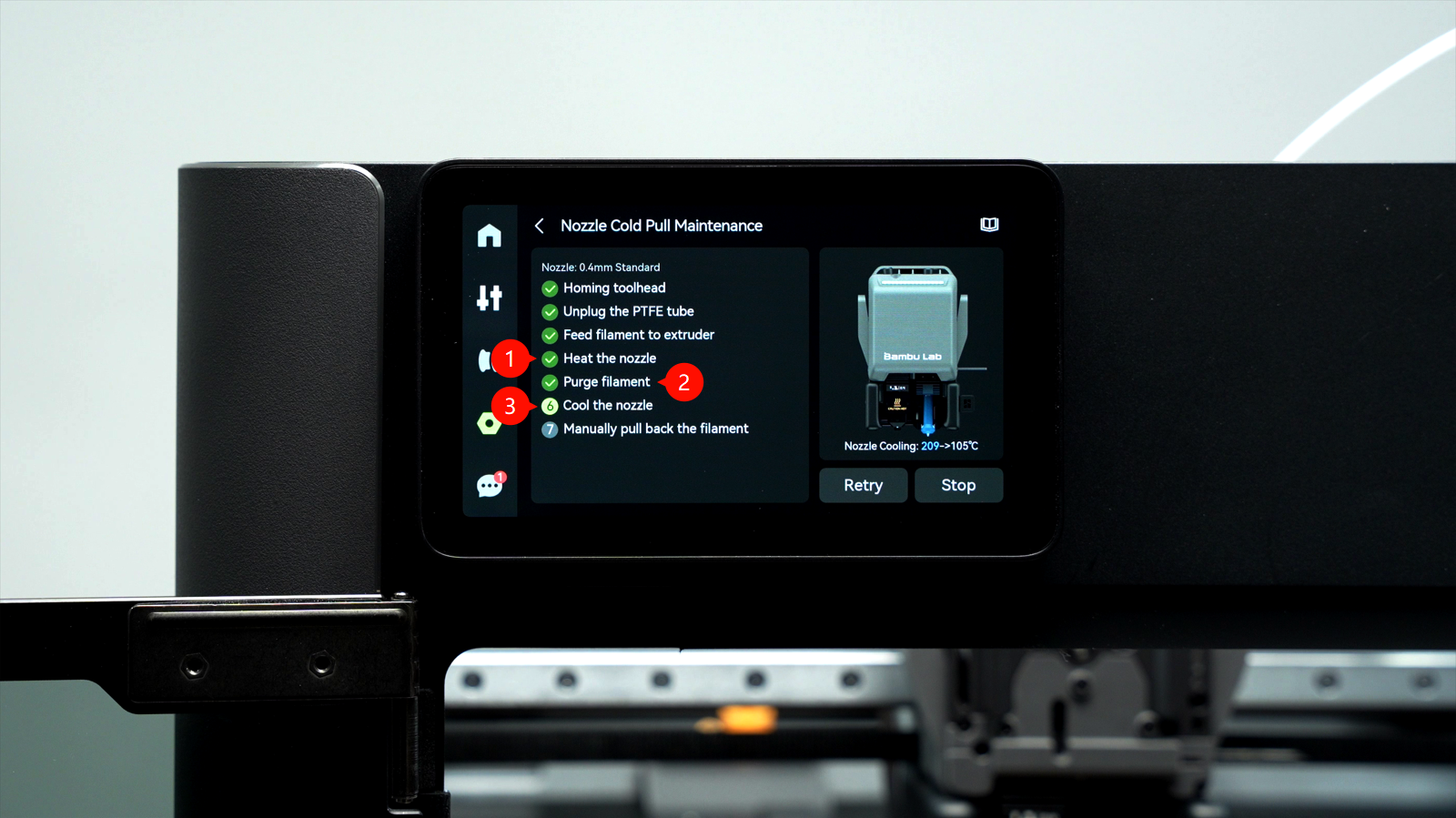

- El dispositivo realizará automáticamente los siguientes pasos (no se requiere operación manual):
- Calentar la boquilla a la temperatura preestablecida.
- Purgar cualquier filamento residual dentro de la boquilla.
- Enfriar la boquilla a la temperatura óptima para el proceso de limpieza por frío.
Paso 5. Retirar el filamento e reinstalar el tubo PTFE

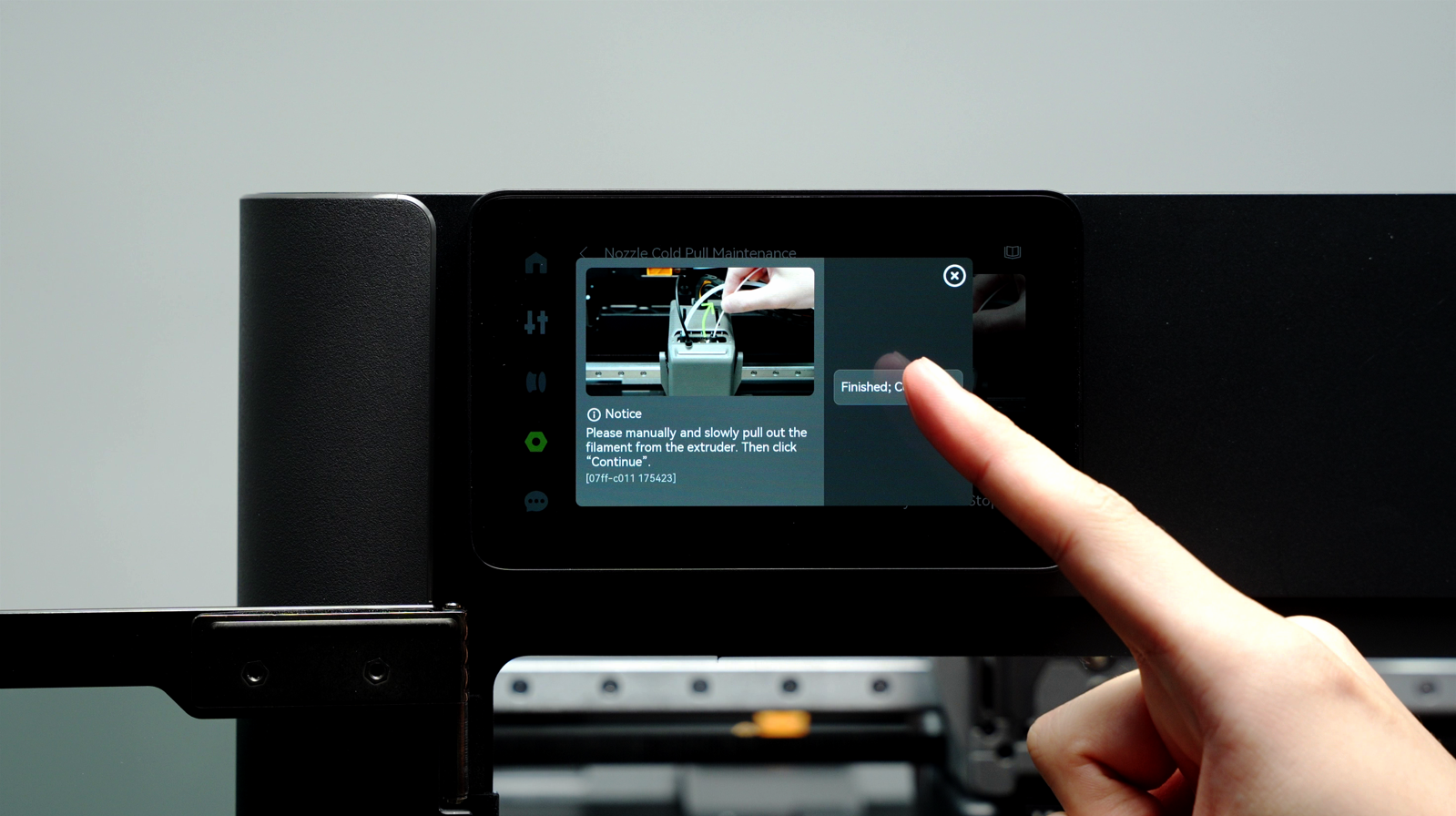

- Cuando se solicite, retire lentamente y de manera constante el filamento a mano. (El extremo frontal del filamento puede llevar residuos que causaron la obstrucción.)
Nota: Durante el proceso de limpieza por frío, extraiga el filamento verticalmente y lentamente. Extraer demasiado rápido o con un ángulo puede causar que el filamento se rompa.
- Después de retirar completamente el filamento, toque "Listo" para continuar.

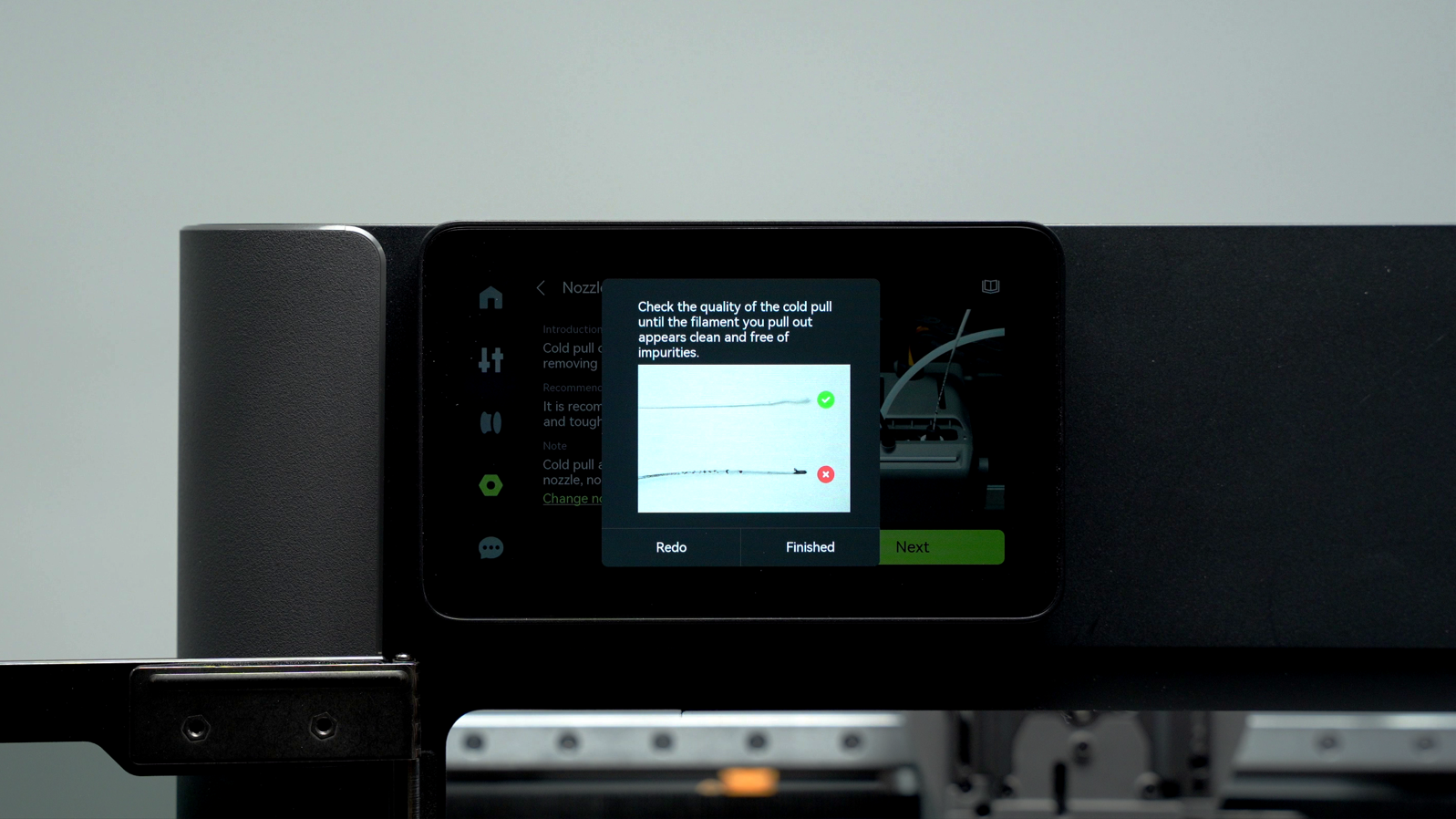

- La pantalla mostrará un ejemplo de referencia del filamento limpio para comparación.
- Si el filamento retirado aún muestra residuos, manchas quemadas o decoloración, repita el proceso de limpieza por frío hasta que la punta del filamento esté limpia y suave.
- Si la punta del filamento está suave y libre de residuos, la limpieza está completa.

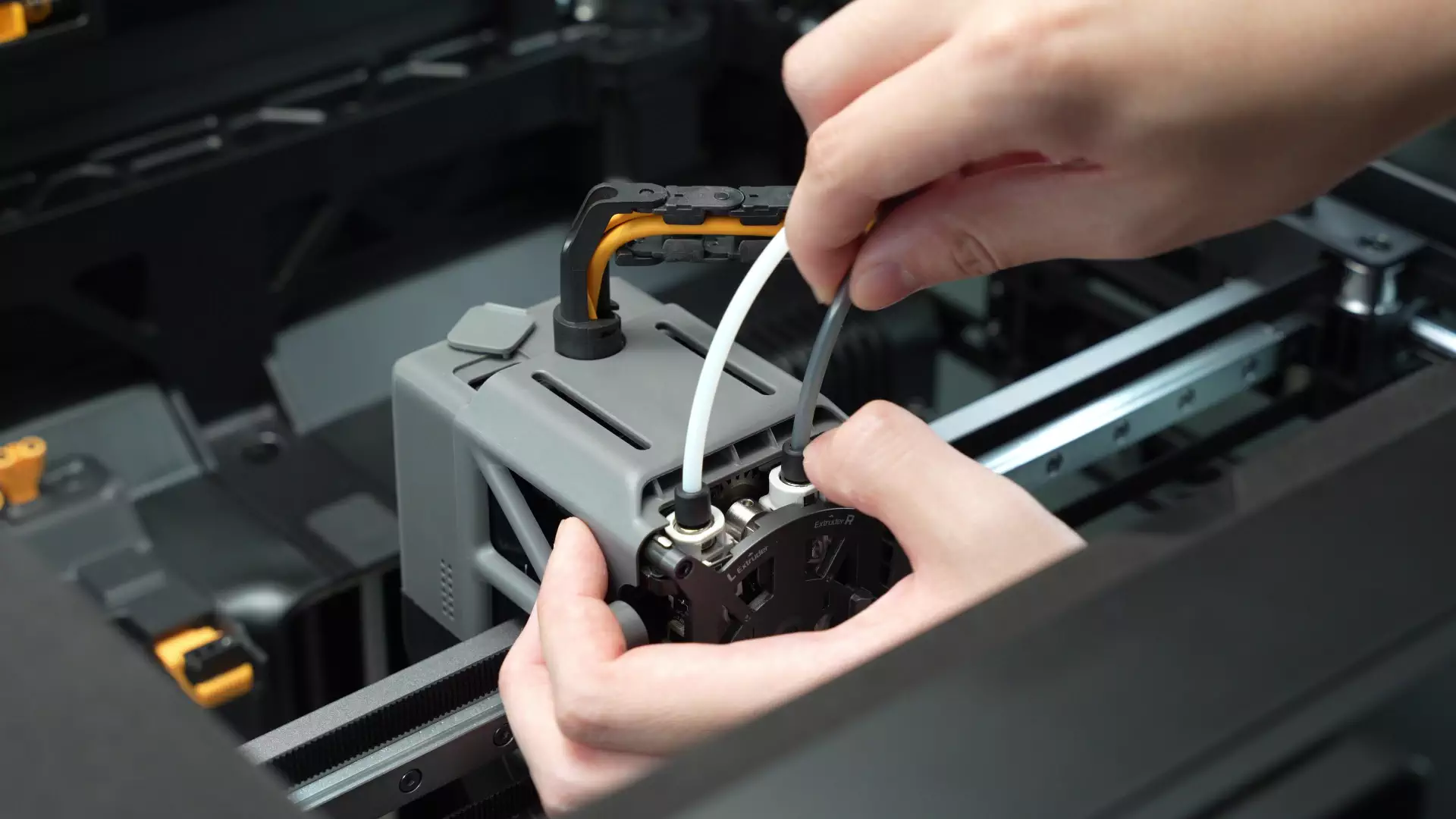

- Finalmente, reinstale el tubo PTFE y presiónelo firmemente para asegurar un ajuste seguro. Luego toque "Aceptar" (Etiqueta 1) para completar el proceso de mantenimiento de limpieza por frío.
Verificación de los resultados de la limpieza por frío

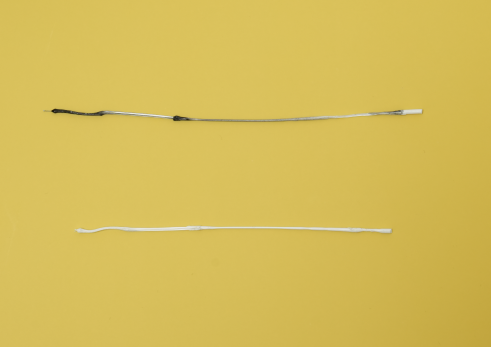

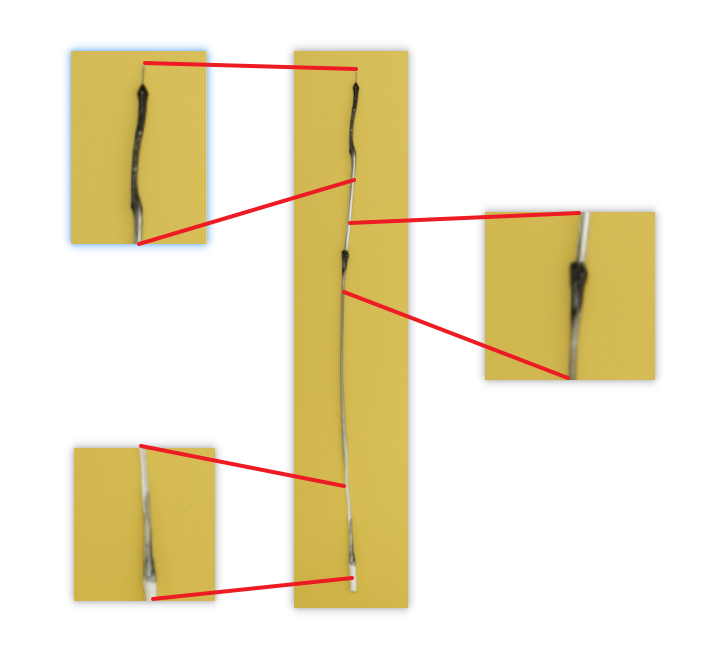

Al final del filamento extraído (como se muestra a continuación para la boquilla HF), preste atención a los siguientes indicadores de calidad:
- Consistencia de color: El filamento extraído no debe contener decoloración, impurezas ni depósitos carbonizados.
- Limpieza superficial: La superficie del filamento extraído debe aparecer fundida y uniforme, sin residuos granulares ni material sinterizado adherido.
Recomendamos encarecidamente repetir el proceso de limpieza por frío varias veces hasta que el filamento extraído muestre una superficie limpia sin residuos anormales, como se muestra a continuación (ejemplo para la boquilla HF).
Notas finales
Esperamos que esta guía haya proporcionado apoyo claro y práctico. Si el problema persiste, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
