Los obstrucciones del hotend son relativamente comunes en impresoras 3D FDM y pueden ocurrir por diversas razones, como se ejemplifica a continuación:
- El filamento utilizado tiene una baja temperatura de transición vítrea (se ablanda al imprimir en una cámara cerrada) - Más información sobre el calentamiento por conducción disponible en este artículo de la Wiki.
- El filamento tiene un diámetro inconsistente, generalmente mayor que el regular de 1.75 mm, lo que lo hace atascarse en el hotend.
- Debris presente en el filamento o dentro del extrusor ha llegado al hotend y obstruido completamente o parcialmente la boquilla.
- Partículas del filamento han bloqueado la punta de la boquilla del hotend (común al imprimir con filamento con fibra de carbono, brillante en la oscuridad o con brillo).
- Se utilizaron tipos de filamento muy diferentes y el filamento anterior no se purgó completamente (PLA y PC, ASA y TPU, etc.).
Cómo resolver una obstrucción simple?
Obstrucción simple / Obstrucción parcial
Se considera una obstrucción simple o parcial cuando la punta del hotend está obstruida por partículas dentro del filamento (fibra de carbono, filamento brillante, etc.). Estas partículas podrían ser más grandes que el orificio de la boquilla y bloquearán la extrusión.
En la mayoría de los casos, estas partículas pueden obstruir completamente el hotend (sin extrusión de filamento) o generar una obstrucción parcial causada por debris en el filamento, lo que se manifiesta con filamento que no fluye recto desde el hotend y se enrolla al extruir manualmente desde el hotend.

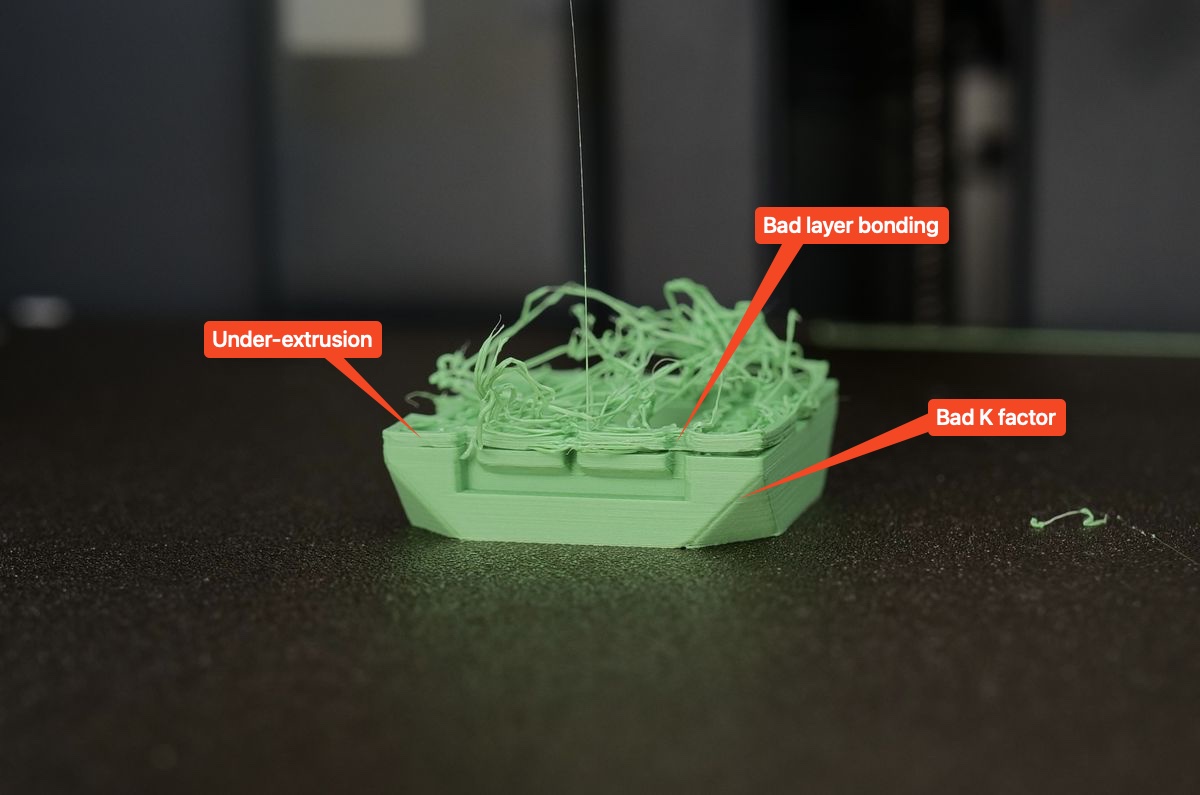

Cuando ocurre esta obstrucción, el modelo no se imprime como se espera, con extrusión inconsistente que genera mala calidad de impresión. También puede manifestarse con un valor K mal calibrado para Flow Dynamics debido a la presión y flujo inconsistentes de la boquilla.
El procedimiento más sencillo en este caso es intentar desalojar la pequeña pieza que obstruye el hotend utilizando la aguja incluida con la impresora.
Pasos para desobstruir el hotend:
1. Establezca la temperatura del hotend en 250°C
Utilizando el menú en pantalla, establezca la temperatura del hotend en 250°C. Para hacerlo, navegue hasta Configuración → Temperatura/Eje → Seleccione la temperatura del hotend e ingrese el valor 250°C seguido del botón de confirmación Aceptar.
Esta es la temperatura que funciona mejor para PLA/PETG/TPU/ABS u otros filamentos que se pueden imprimir a esta temperatura. Para filamentos que requieren una temperatura más alta, puede usar una temperatura mayor.
2. Mueva la cama caliente a una posición más baja
Mientras el hotend alcanza la temperatura establecida, utilice las opciones del menú en pantalla para bajar la cama caliente a una posición que le permita trabajar fácilmente en la cabeza de impresión. Para hacerlo, navegue hasta Configuración → Temperatura/Eje → Toque el botón -10 varias veces hasta que la cama caliente alcance la sección central de la impresora.
3. Inserte la aguja por la punta de la boquilla (Omitir este paso para boquillas de 0.2 mm)

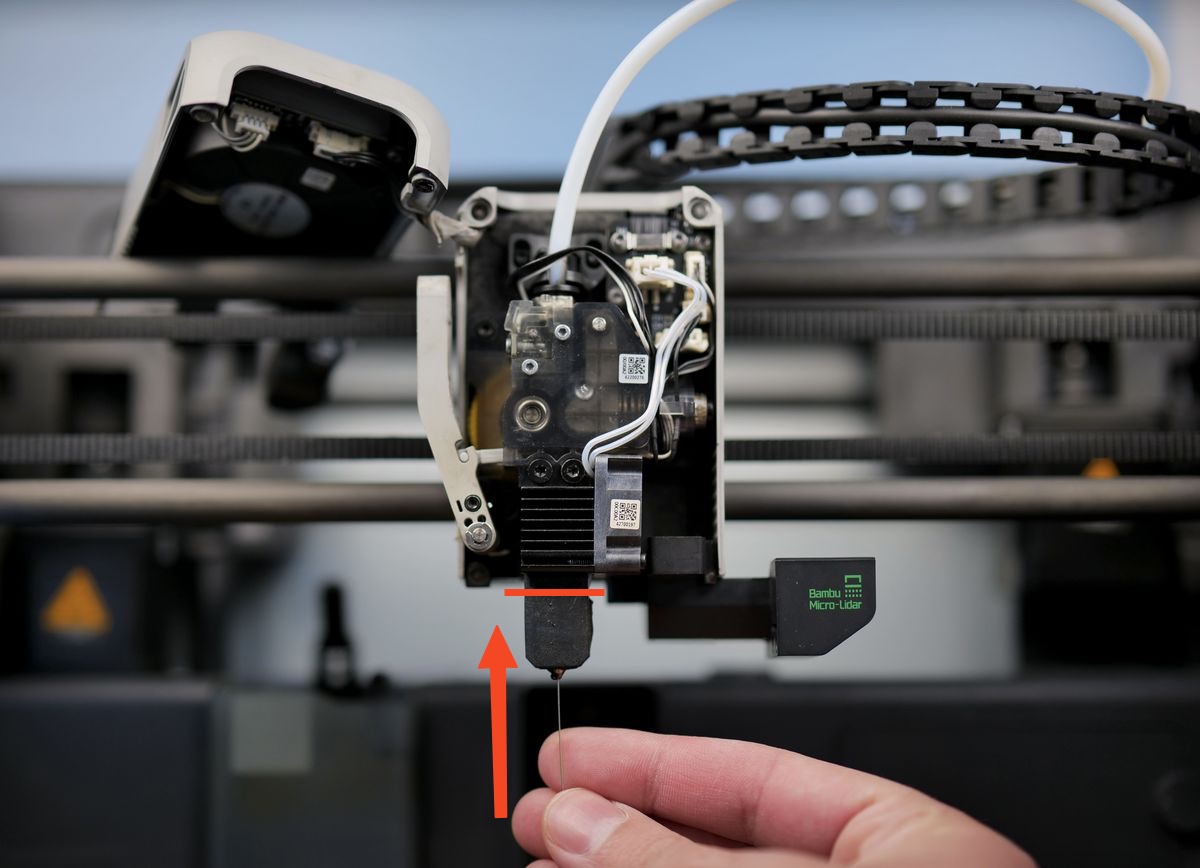

Con el hotend a temperatura, inserte la aguja dentro de la punta de la boquilla y mueva la aguja a través de la boquilla varias veces para desalojar cualquier debris que pueda estar presente en el hotend. Asegúrese de no empujar la aguja demasiado adentro del hotend, ya que podría empujar el filamento fundido más alto, generando una obstrucción más difícil de eliminar. La línea roja en la imagen siguiente muestra hasta dónde debe empujar la aguja.
Advertencia: Se recomienda usar guantes térmicos para esta operación. El filamento fundido puede gotear en sus dedos causando quemaduras.
4. Confirme que la boquilla fluye correctamente

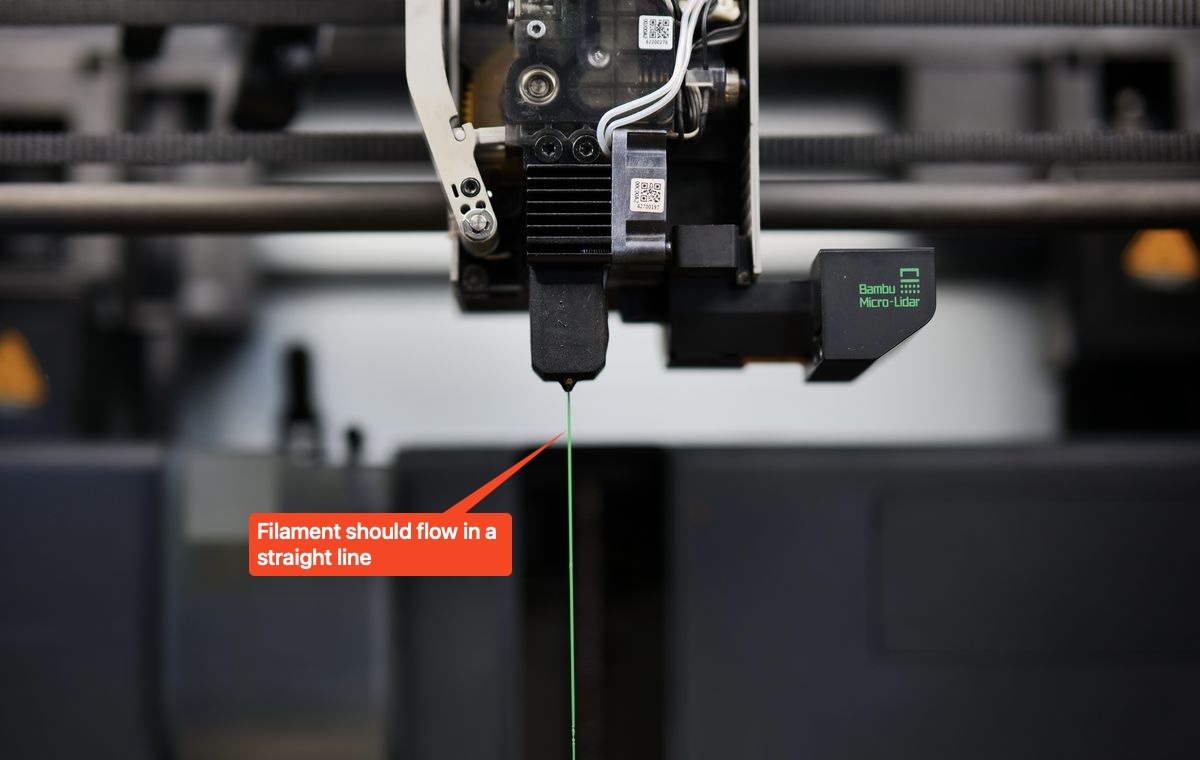

Después de mover la aguja a través de la punta de la boquilla varias veces, retire la aguja y extruya un poco de filamento utilizando los botones en pantalla. El filamento debe fluir en línea recta y no enrollarse durante la extrusión, como se muestra en la imagen siguiente.
Si el filamento fluye en línea recta, el hotend debería estar desobstruido con éxito.
Método de desobstrucción con llave hexagonal
Una obstrucción común en las series X1/P1 es que el filamento se atasque dentro del hotend debido a problemas de calentamiento por conducción. Este fenómeno se explicó en detalle en este artículo, y recomendamos leerlo para entender cómo evitar este tipo de obstrucción.

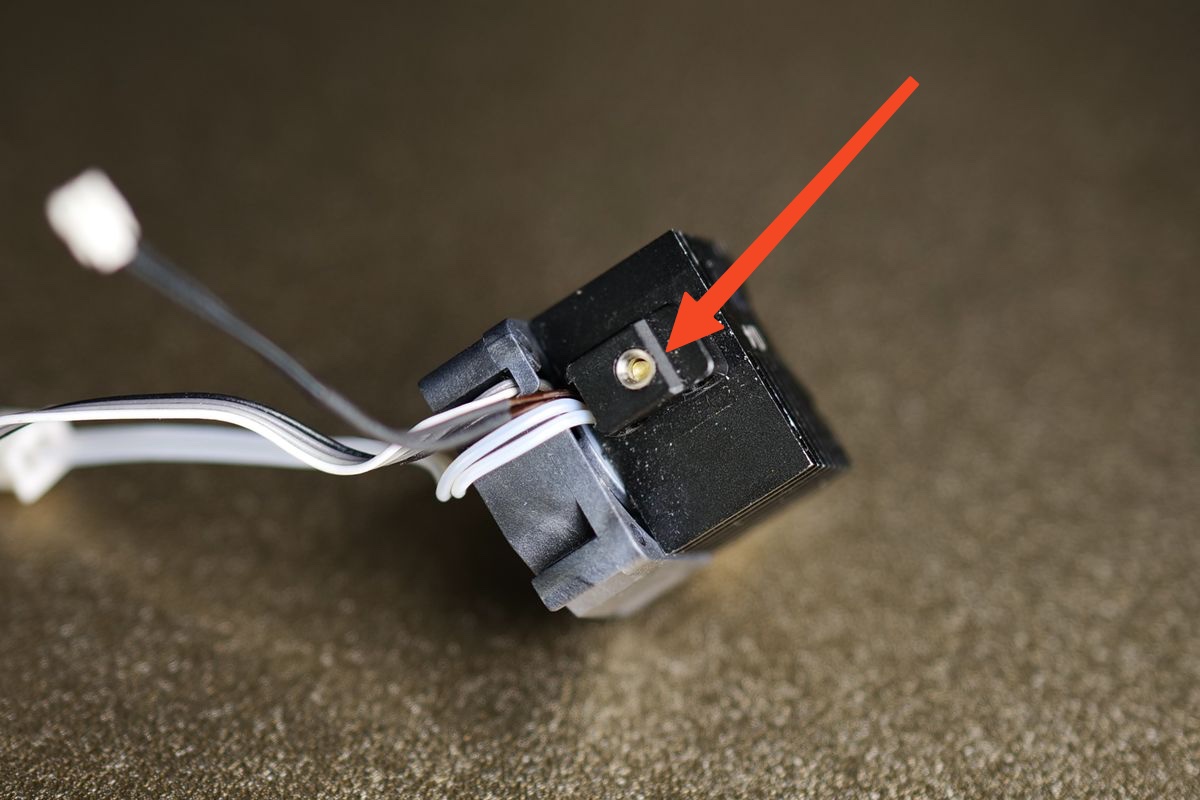

Cuando ocurre esto, el filamento se hincha dentro del hotend y no puede eliminarse fácilmente. En las imágenes siguientes, puede ver un ejemplo de filamento atascado dentro del hotend.
Afortunadamente, existe un método relativamente sencillo para limpiar el filamento dentro del hotend utilizando una llave hexagonal y un encendedor.
Piezas requeridas:
- Llave hexagonal de 1.5 mm
- Encendedor
1. Retire el hotend de la cabeza de impresión

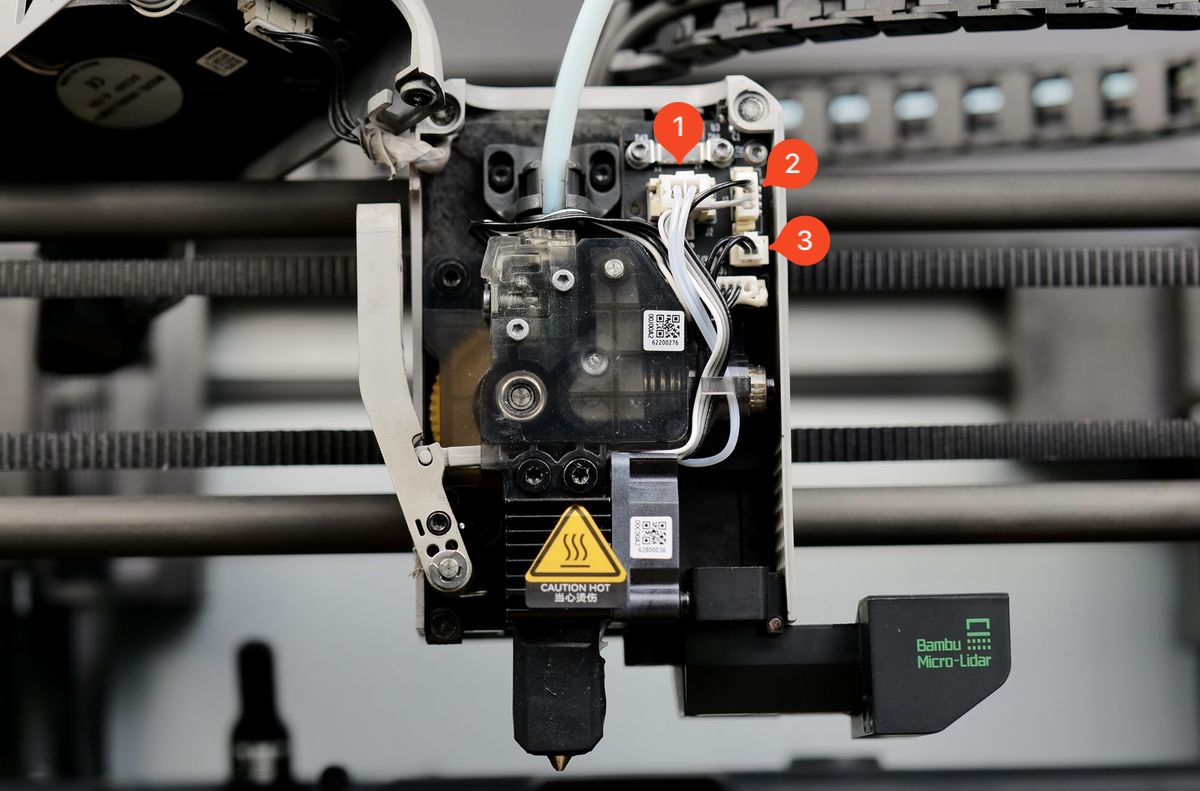

El primer paso para desobstruir el hotend es retirarlo de la cabeza de impresión. Retire cuidadosamente los tres cables de la placa de conexión del extrusor, tirando de los conectores plásticos. Evite tirar de los cables, ya que existe un alto riesgo de dañar los cables y/o la placa de conexión.

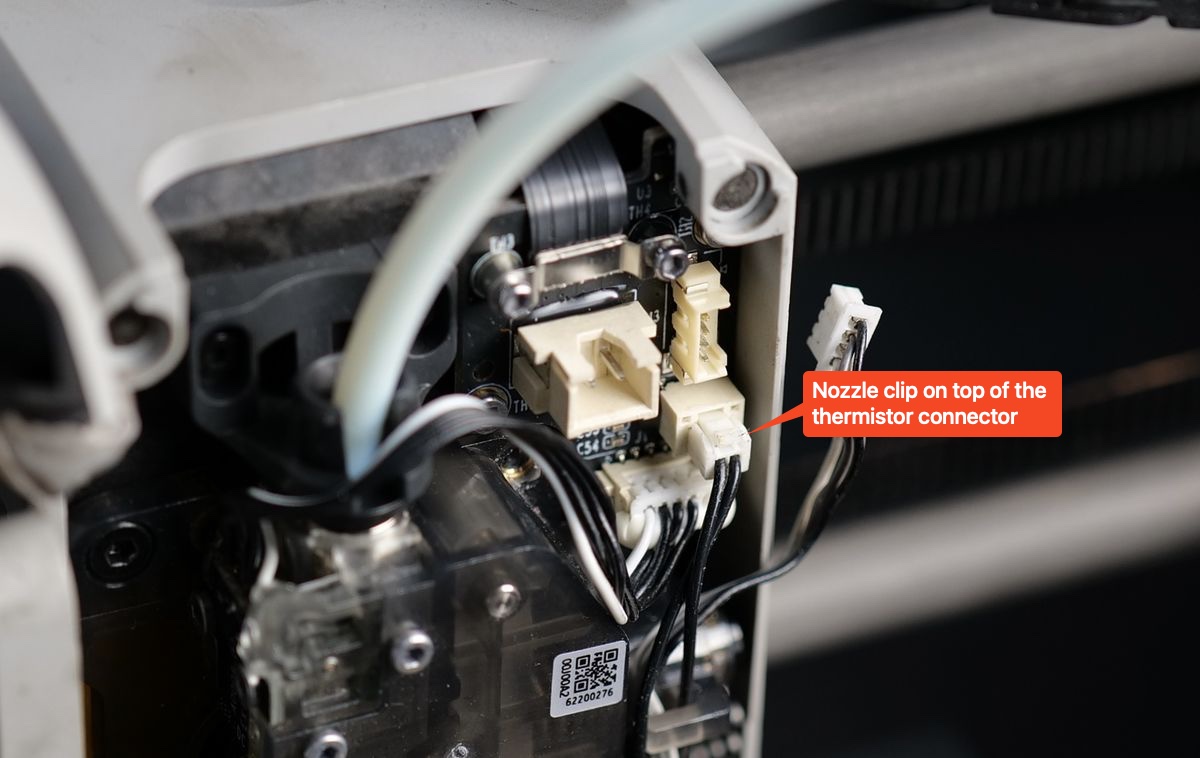

Preste especial atención al conector del termistor (n.º 3), ya que tiene un clip de liberación plástico en la parte superior. Debe presionarlo para liberarlo antes de sacar el conector.

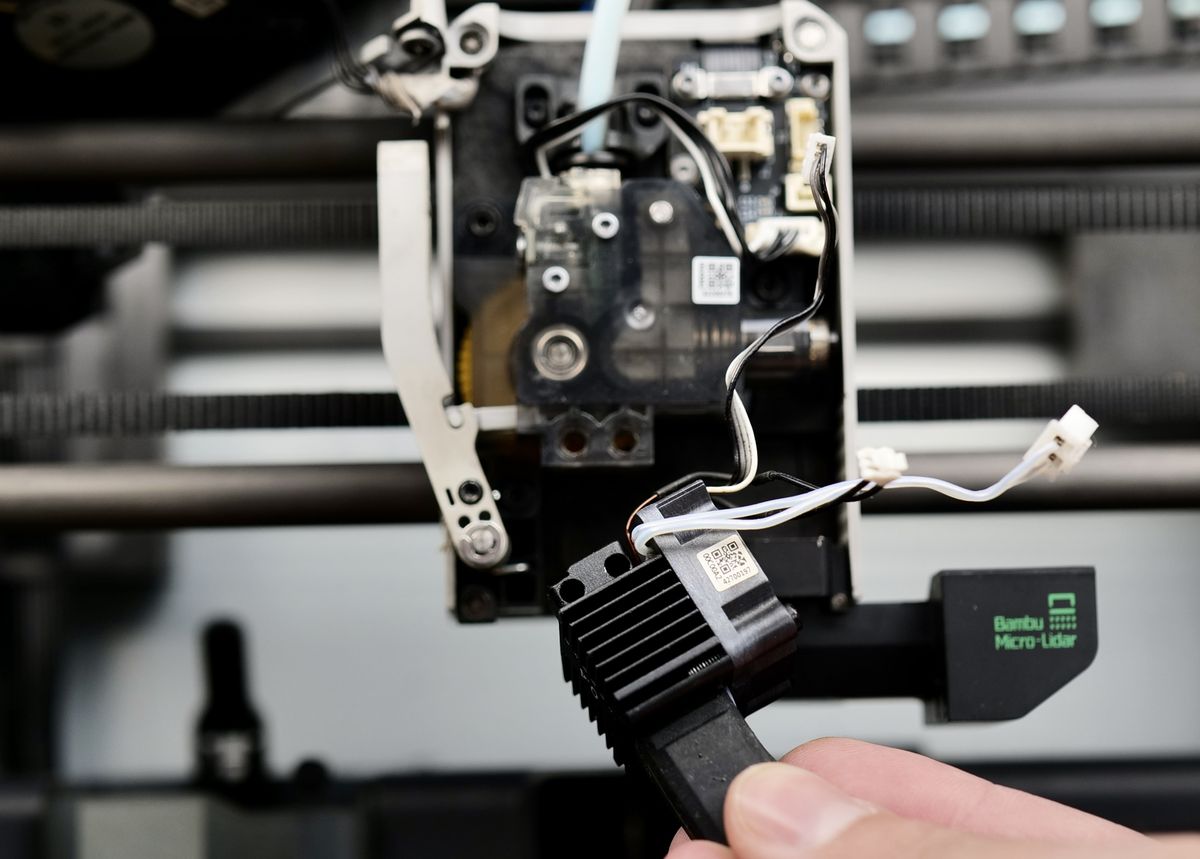

Después de desconectar los cables, puede retirar los dos tornillos del hotend que lo mantienen en su lugar para quitarlo completamente de la cabeza de impresión.
2. Caliente la llave hexagonal y empuje dentro del hotend
Advertencia: Se recomienda usar guantes térmicos para esta operación. El filamento fundido puede gotear en sus dedos causando quemaduras.
Ahora que el hotend está completamente retirado de la impresora, podemos proceder a desobstruirlo.

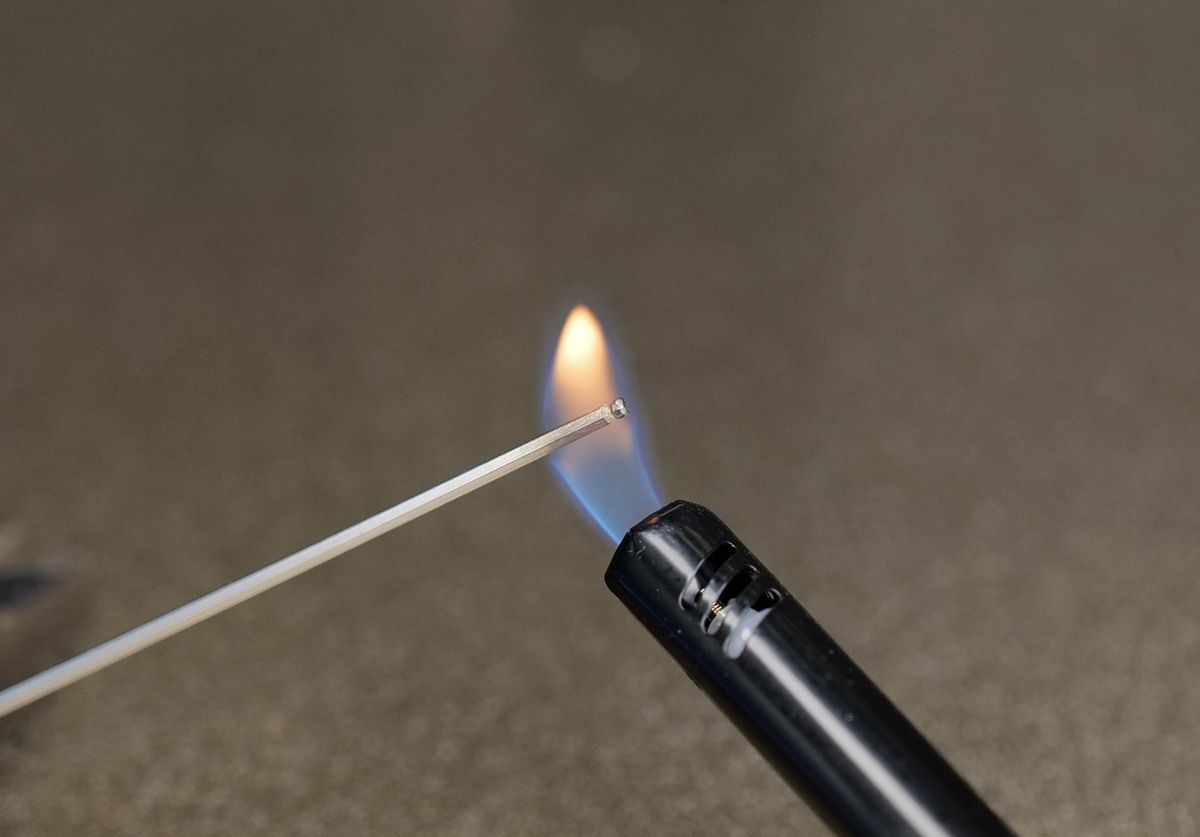

Tome la llave hexagonal de 1.5 mm y use el encendedor para calentarla durante 10-15 segundos. Cuando el extremo de la llave comience a cambiar de color, está lista.

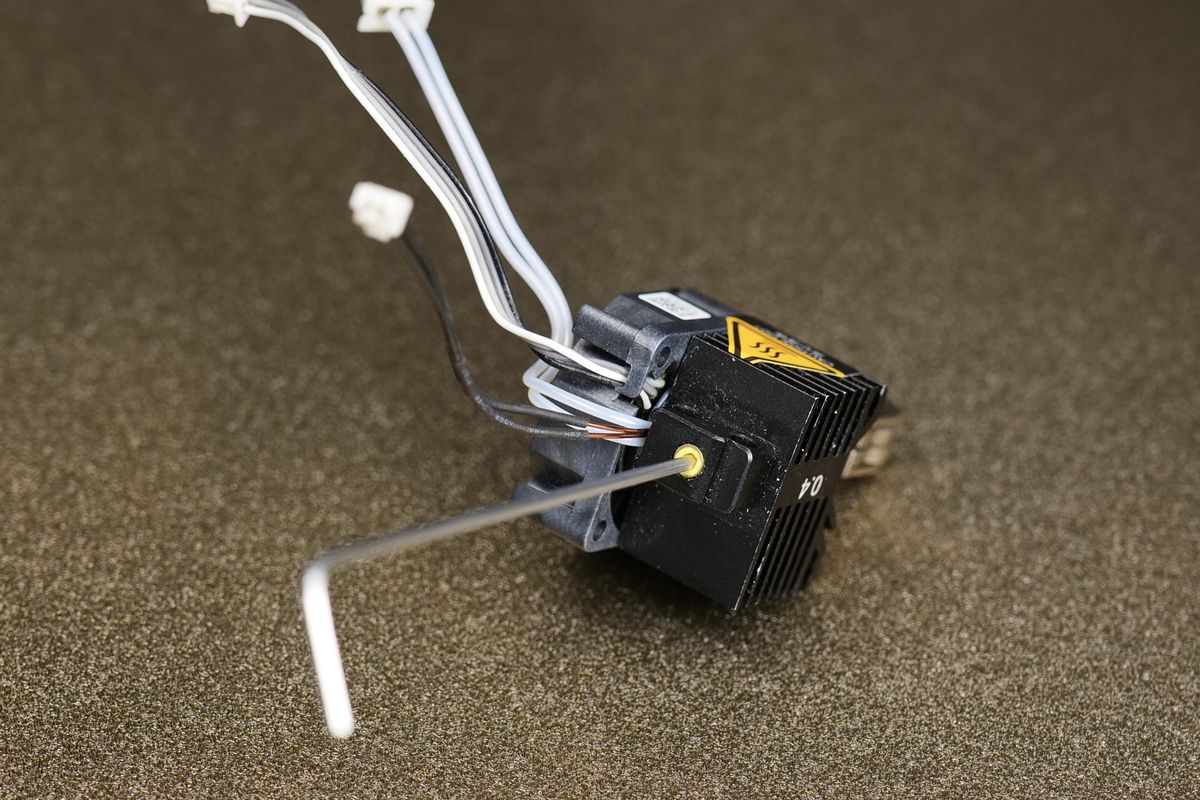

Mientras el extremo de la llave está caliente, empuje rápidamente el extremo dentro del hotend, a través del extremo superior del disipador de calor. La llave caliente entrará en el filamento, como se muestra en la imagen siguiente. Luego, espere aproximadamente 30 segundos para que la llave se enfríe.
3. Caliente la punta del hotend y retire la obstrucción de filamento
La llave hexagonal ahora está atrapada dentro del hotend, con filamento alrededor. Para retirar la llave con el filamento que obstruye el hotend, deberá calentar la punta del hotend.

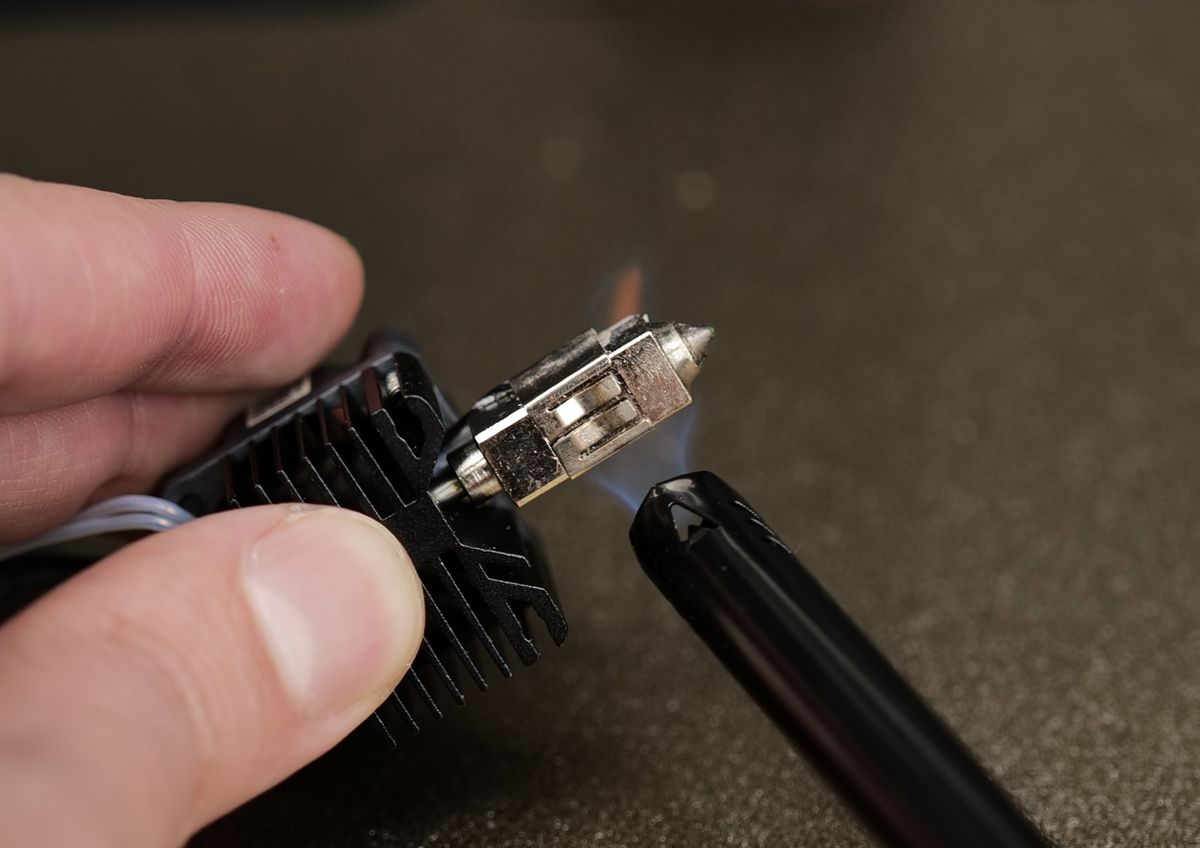

Primero, retire el protector de silicona del hotend, luego aplique calor con el encendedor a la punta de la boquilla durante aproximadamente 20 segundos (al usar un encendedor regular).
Advertencia: Evite calentar la boquilla por más tiempo o usar un mechero de butano de alta potencia. Se recomienda un encendedor de gas regular. El lado caliente de la boquilla debe estar solo lo suficientemente caliente para poder retirar la llave con el filamento. Sobrecalentar la boquilla puede causar que el filamento gotee o salte de la punta. Siga cuidadosamente las instrucciones y no apunte la punta de la boquilla hacia usted durante este procedimiento.
Después de calentar la punta de la boquilla durante 20 segundos, puede retirar lentamente la llave. Notará que el filamento sale del hotend en una sola pieza, eliminando la obstrucción.
Ahora puede seguir el paso 1 en sentido inverso para reinstalar el hotend en la cabeza de impresión. No olvide organizar cuidadosamente los cables del hotend alrededor del extrusor. Si no están correctamente organizados, podrían presionar contra la cubierta frontal causando fallas durante la impresión.
Método alternativo de limpieza (video)
También tenemos un video disponible que muestra un procedimiento similar que no requiere retirar el hotend. Si sigue esta guía de video, asegúrese de mantener estable el hotend durante esta operación. Existe mayor riesgo de dañar los cables del hotend o la placa de conexión si el hotend no se mantiene estable.
Método de "Cold Pull"
Después de cada procedimiento de limpieza mostrado en este artículo, recomendamos fuertemente realizar un procedimiento de "cold pull". Un "cold pull" asegurará que el interior del hotend esté limpio y minimizará las posibilidades de problemas de impresión causados por el hotend.
1. Retire la cubierta de la cabeza de impresión y el tubo PTFE

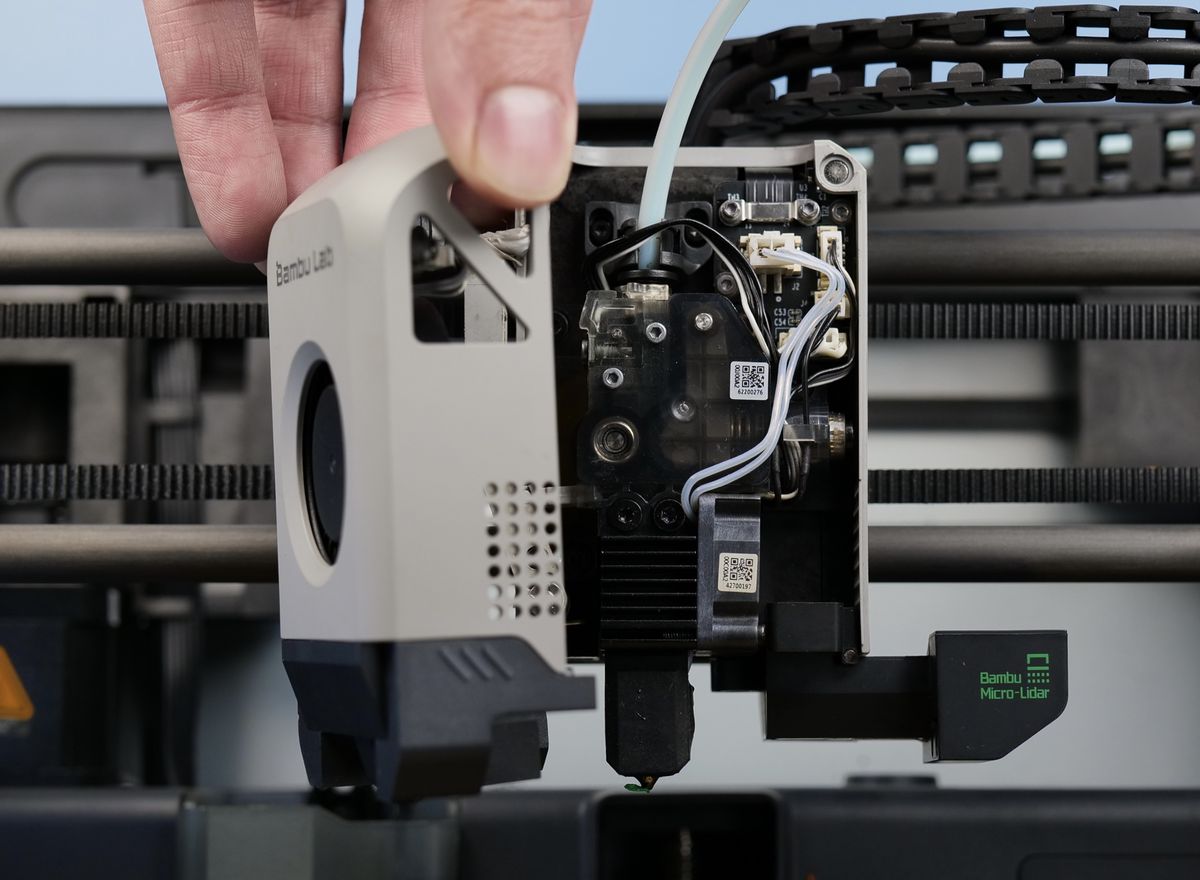

El primer paso para un "cold pull" es retirar la cubierta frontal de la cabeza de impresión y el tubo PTFE.

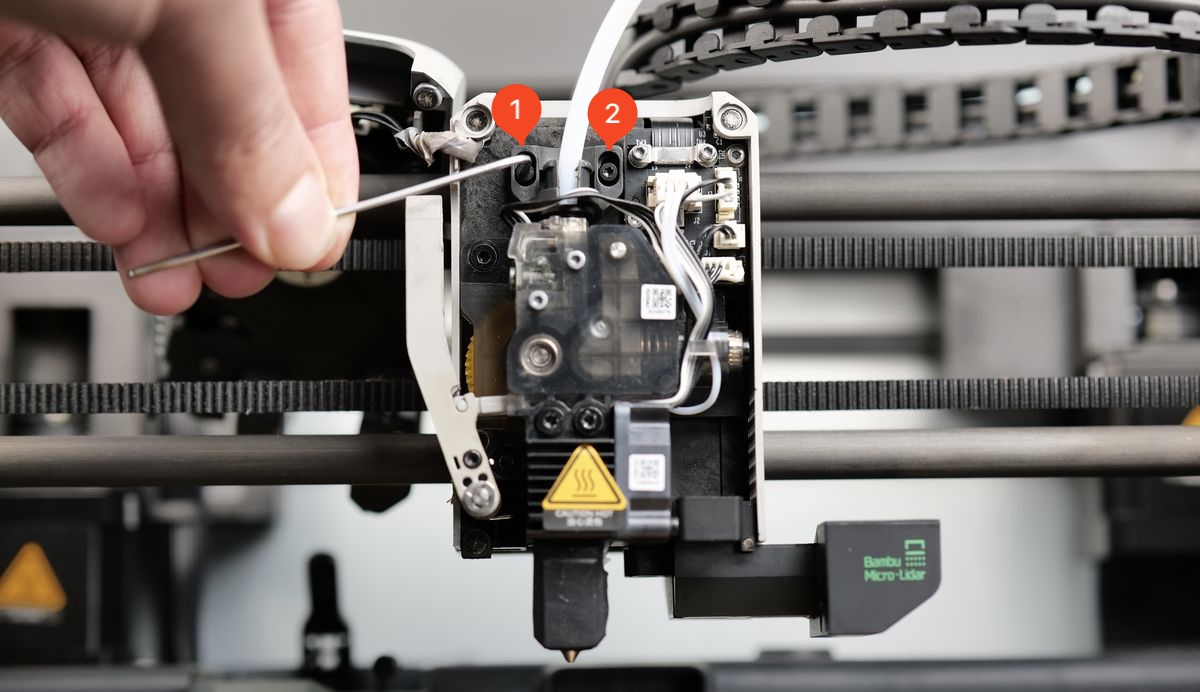

Con la cubierta frontal colocada a un lado, afloje los tornillos junto al soporte del tubo PTFE (no los retire).

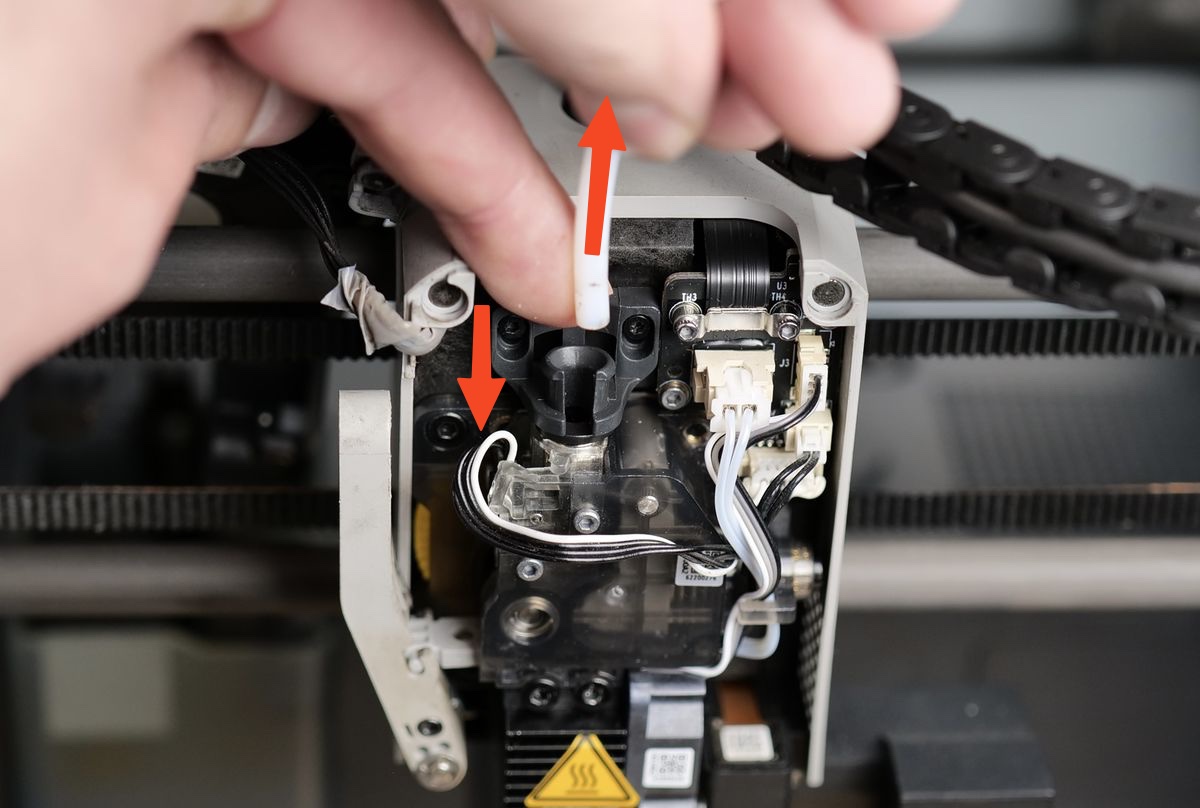

Finalmente, para retirar el tubo PTFE, debe presionar el soporte del tubo PTFE y luego tirar del tubo hacia arriba, como se muestra en la imagen siguiente:
Ahora puede comenzar el procedimiento de "cold pull".
2. Establezca la temperatura del hotend y cargue el filamento
Este paso depende del filamento utilizado para realizar el procedimiento de "cold pull". El filamento más común para "cold pulls" es PLA, que requiere que el hotend esté establecido en 220°C, y usaremos este como ejemplo.
Utilizando la pantalla, navegue hasta Configuración → Temperatura/Eje → Seleccione la temperatura del hotend e ingrese el valor 220°C seguido del botón de confirmación Aceptar.

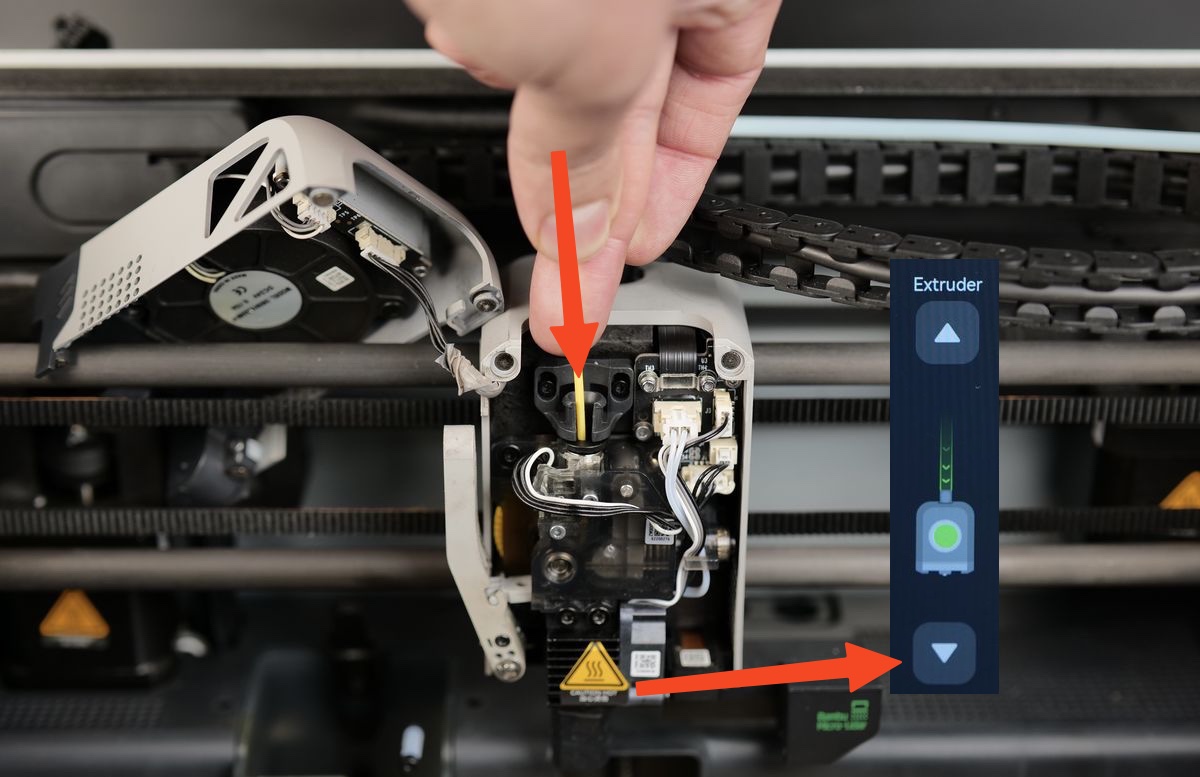

Después de que el hotend alcance los 220°C, empuje el filamento por la parte superior del extrusor, como se muestra en la imagen siguiente, luego use el botón de extrusión en la pantalla para alimentarlo hasta ver que el filamento sale por la punta de la boquilla.
3. Establezca la temperatura del hotend en 100°C y espere

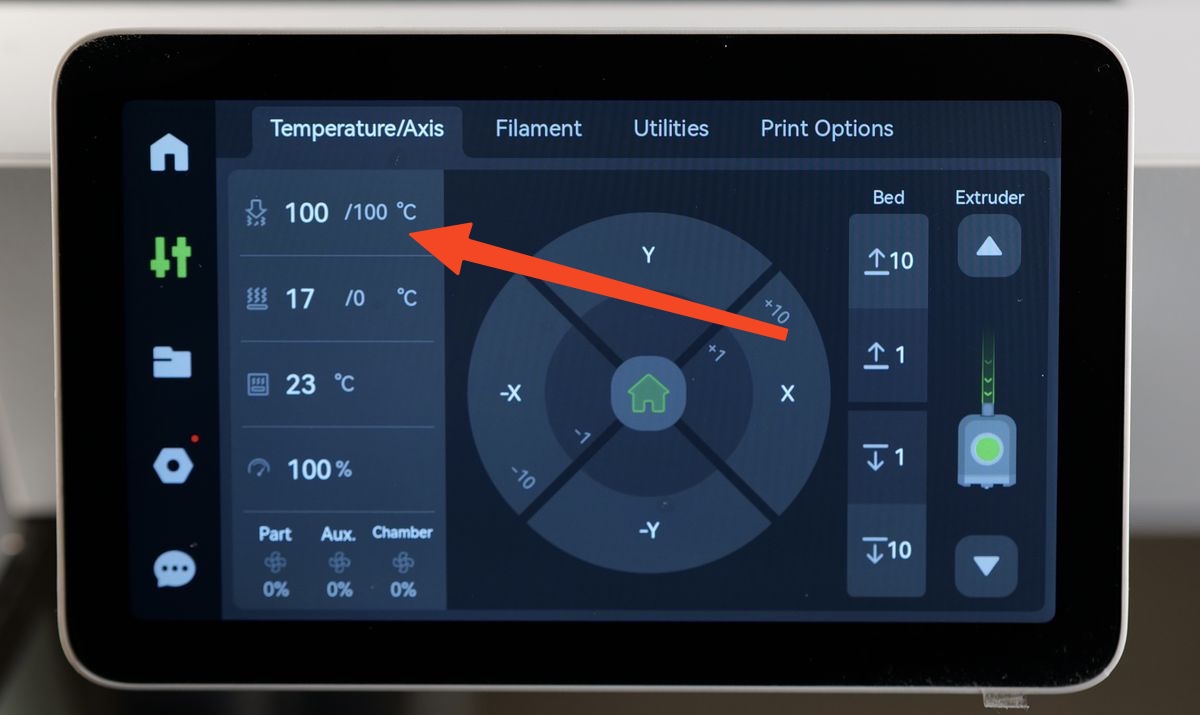

Con el filamento cargado en el hotend, establezca la temperatura en 100°C y espere a que el hotend alcance la temperatura deseada. El 100°C se selecciona para asegurar que el filamento esté lo suficientemente blando para ser retirado del hotend, pero no lo suficientemente blando como para dañarse durante la operación.
4. Retraer el filamento

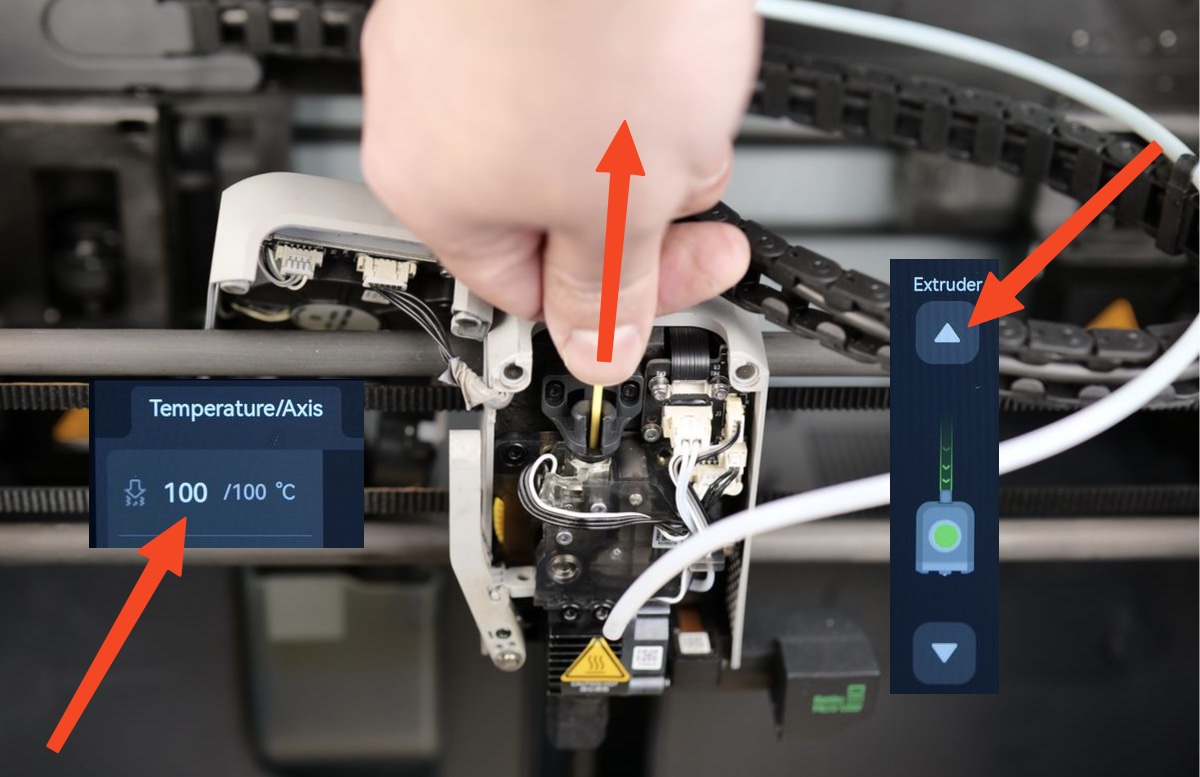

Tan pronto como el hotend alcance los 100°C, utilice el botón de retracción en la pantalla para comenzar a retirar el filamento.
Recomendamos también tirar suavemente del extremo del filamento para ayudar al extrusor.
NO tire con fuerza, ya que solo desea ayudar al extrusor, no oponerse a los engranajes y el motor.
Por lo general, se recomienda realizar esta operación varias veces, hasta que el filamento que se retira del hotend esté limpio y libre de cualquier residuo.
5. Volver a instalar el tubo PTFE y el soporte

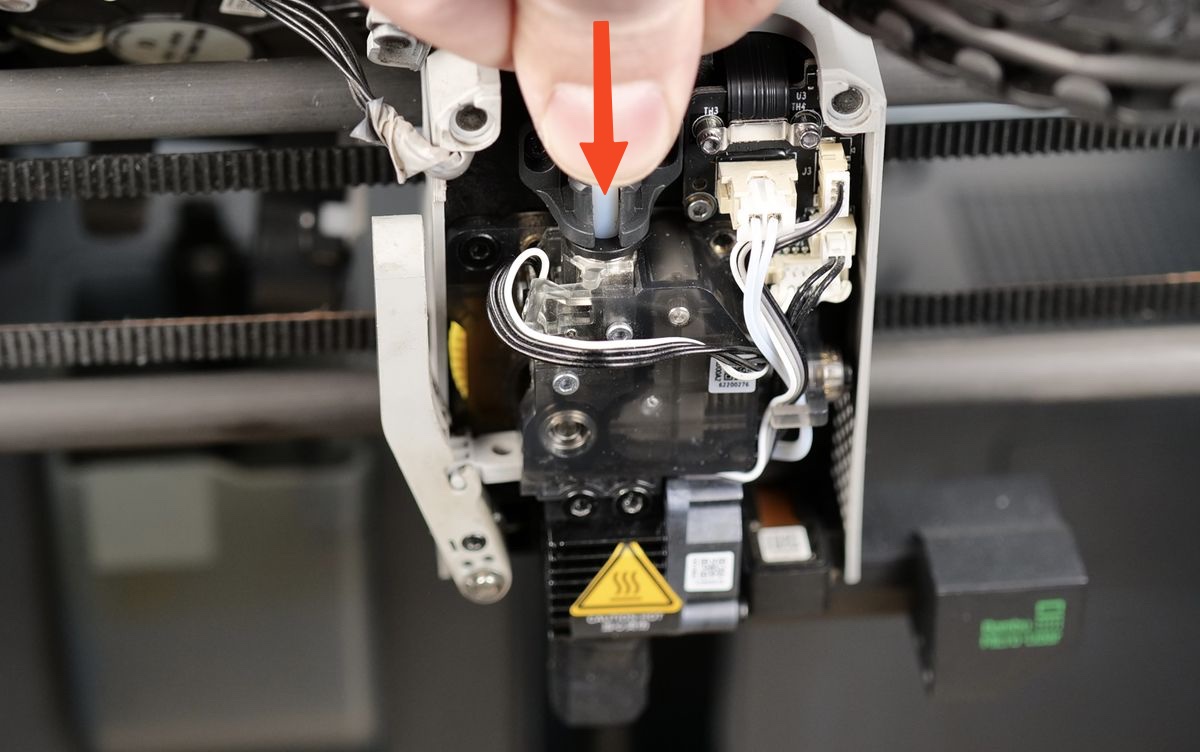

Para volver a instalar el tubo PTFE, simplemente debe insertarlo nuevamente en el sensor de filamento del extrusor.

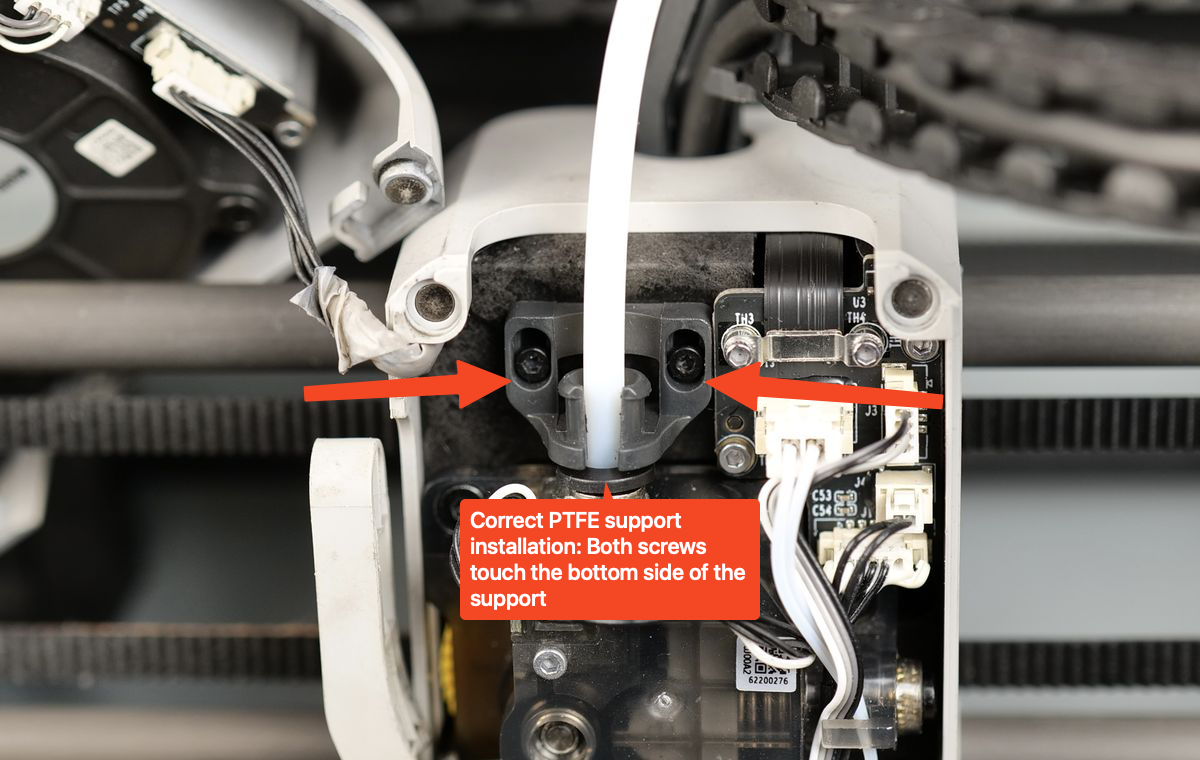

Luego, asegúrese de elevar la pieza de soporte del tubo PTFE lo más alto posible antes de ajustarla en su lugar.
Este paso es importante, ya que garantiza el camino del filamento y menor resistencia hacia el extrusor.
Guía de video para extracción fría
También contamos con un video que muestra todo el procedimiento para realizar una extracción fría y limpiar el hotend.
Notas finales
