Cabezal de inducción

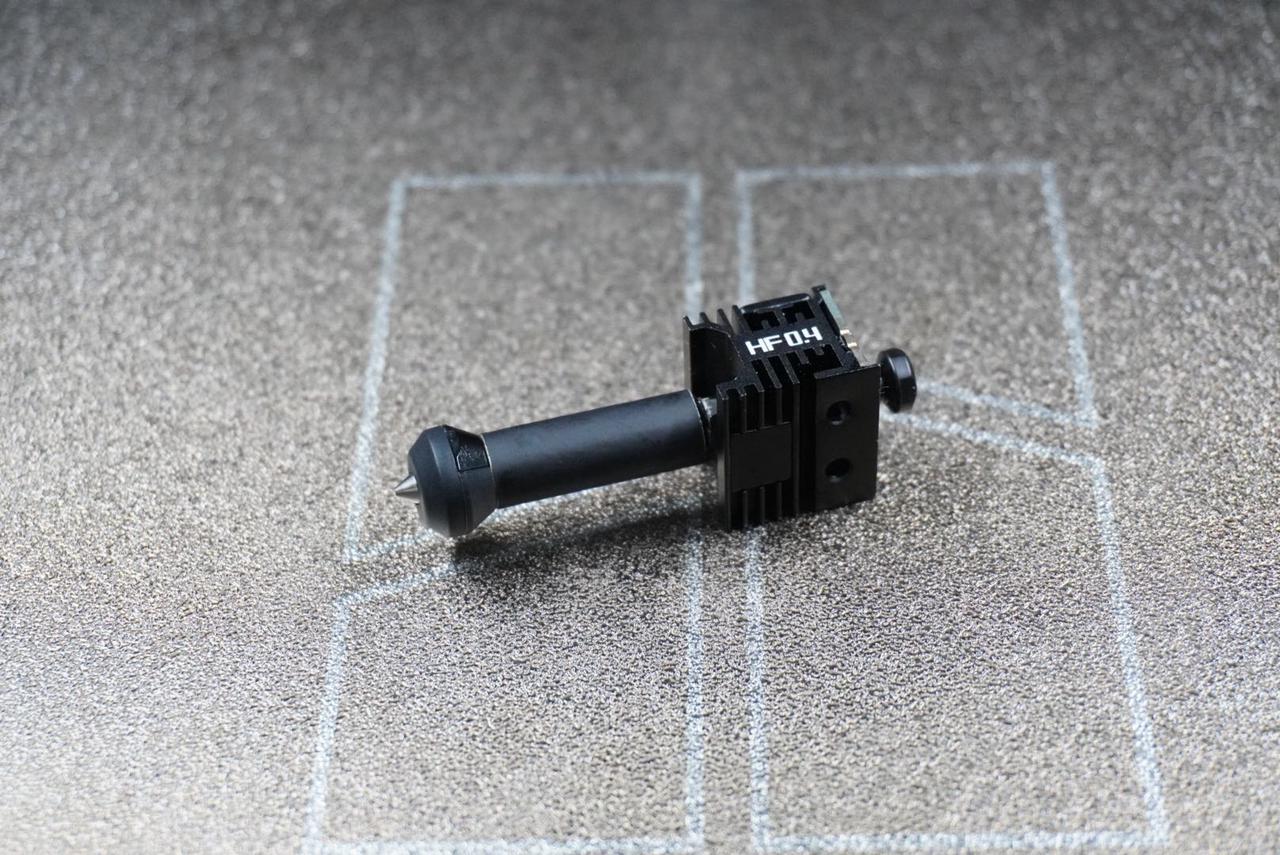

El cabezal de inducción está instalado en el cabezal y es responsable de extruir el material de impresión. Para impresoras H2C, ofrecemos cuatro tamaños de boquilla: 0,2 mm, 0,4 mm, 0,6 mm y 0,8 mm, para que elija el que mejor se adapte a sus necesidades de impresión. También está disponible una opción de hotend de alto flujo para una extrusión más rápida y impresiones más grandes.
Nota: Si cambia a un tamaño de boquilla diferente, recuerde sincronizar la información de la boquilla en el dispositivo.
Cuándo usar esta guía
- El hotend está obstruido
- El hotend está dañado
Herramientas y materiales requeridos
- Componentes nuevos de hotend
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre el seguimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia que necesita.
Guía en video
Eliminación automática del viejo cabezal de inducción
Paso 1: Eliminación automática del viejo hotend

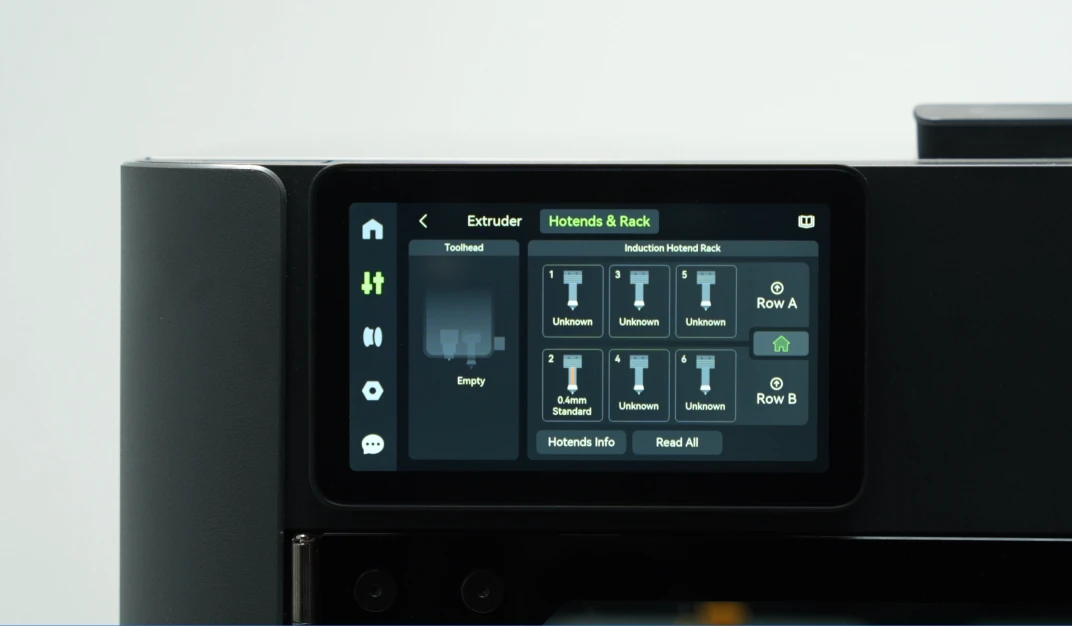

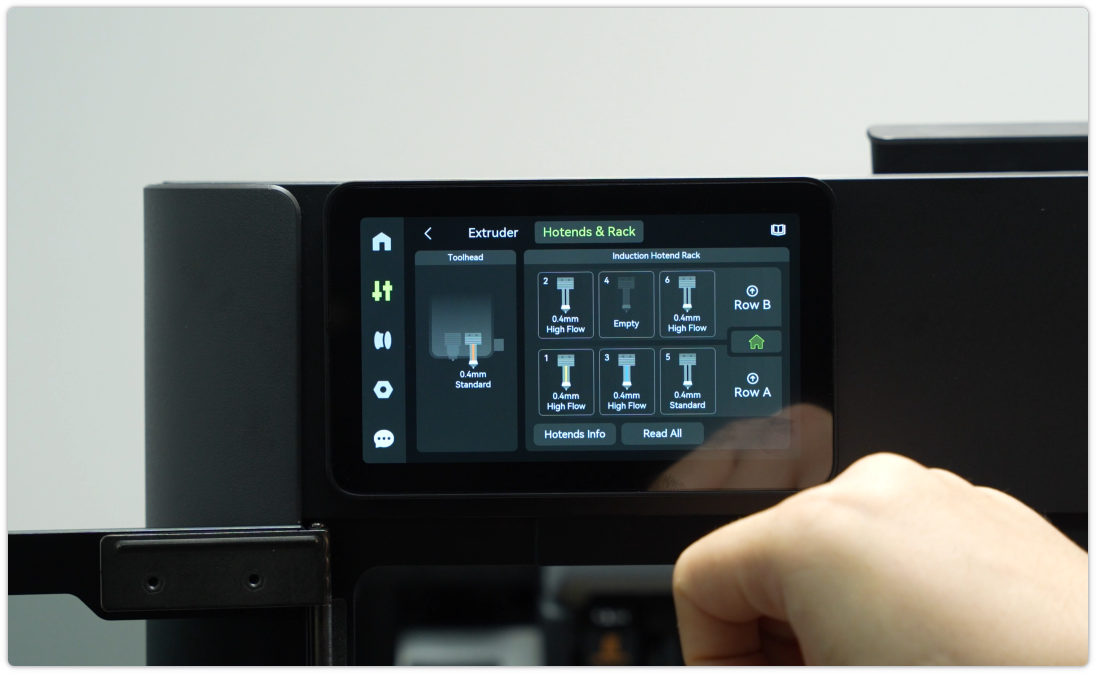

Toque el botón de pantalla para abrir la página de Configuración de Boquilla y Extrusor. Luego, toque Hotends & Rack para abrir la página de Configuración del Marco del Hotend.
Haga clic en el número del soporte de hotend Vacío en el soporte de hotend de inducción, luego haga clic en el botón Nest. El hotend conectado al cabezal se colocará automáticamente en ese soporte.

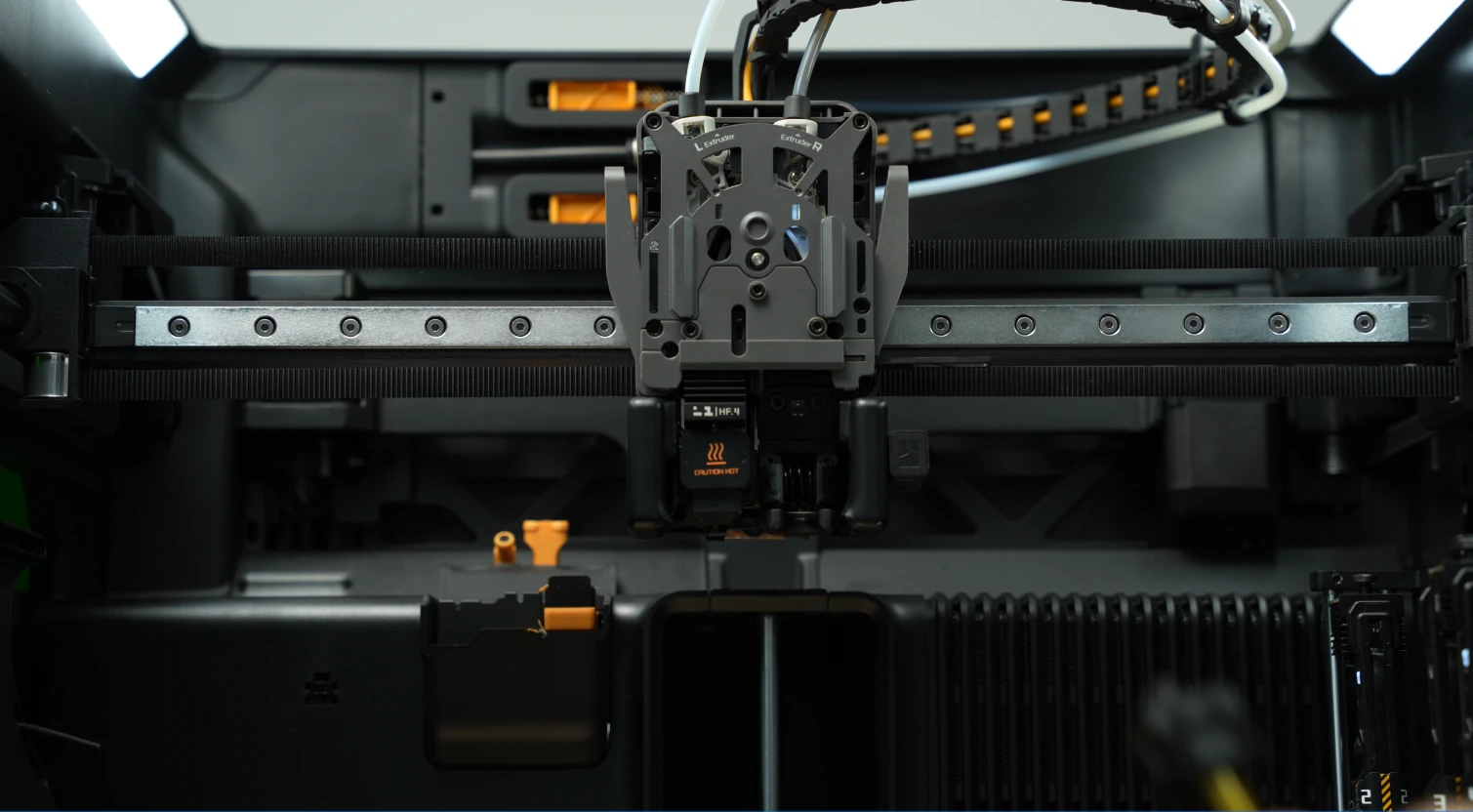

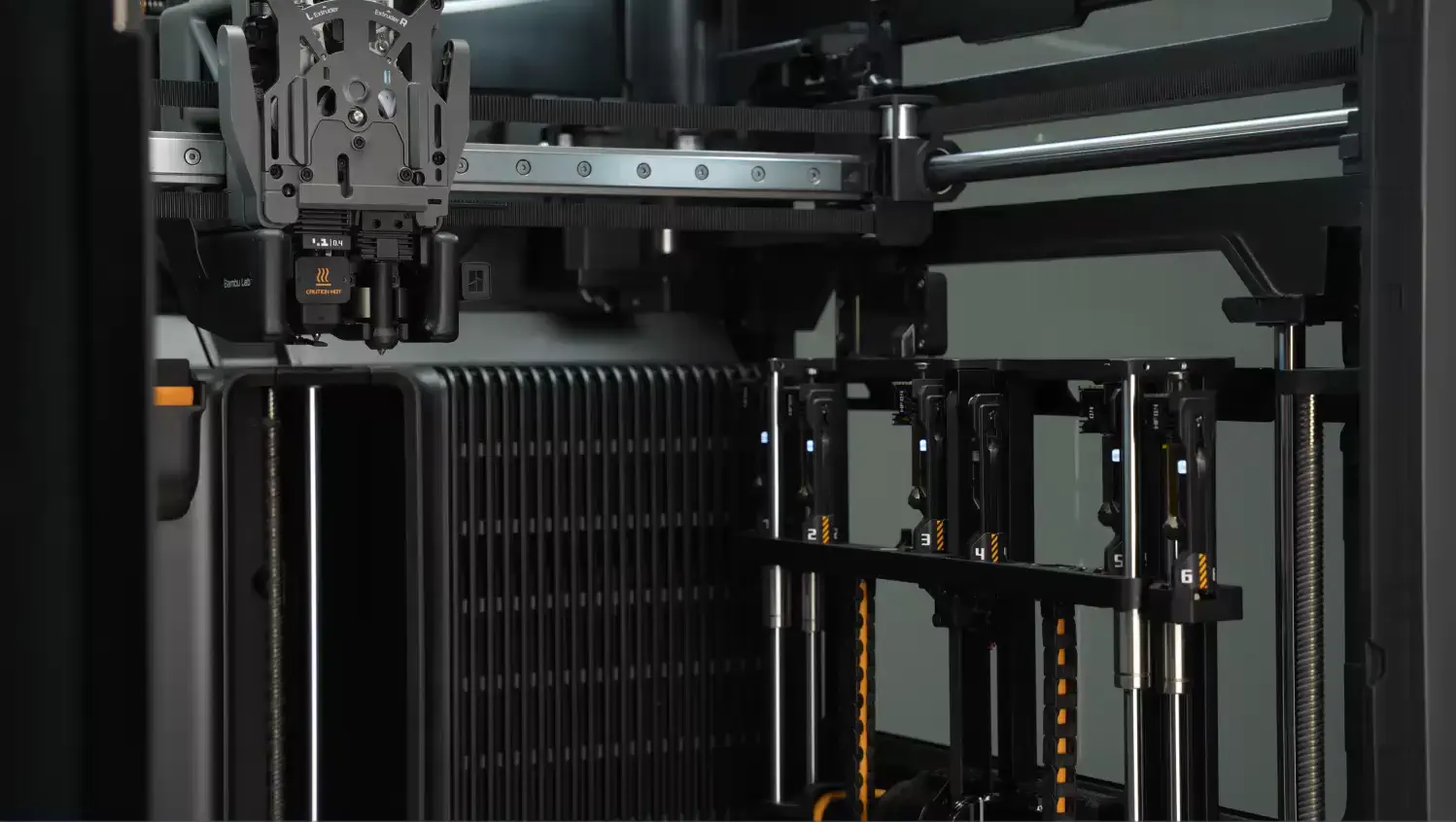

Como se muestra en la figura a continuación, el cabezal se moverá sobre la ranura correspondiente para colocar el hotend de inducción.
Paso 2: Instalación automática de un nuevo hotend
Haga clic en el número de hotend deseado en el soporte, luego haga clic en el botón Fetch. El cabezal instalará automáticamente el hotend seleccionado.
Sustitución manual del hotend
Paso 1: Bajar la cama caliente
Baje la cama caliente mediante la pantalla para facilitar el montaje y desmontaje. Asegúrese de que el hotend esté a temperatura ambiente, luego apague la alimentación.
Paso 2: Retirar el ventilador de enfriamiento mejorado del cabezal
Desconecte el conector del ventilador, apriete la parte superior del Ventilador de Enfriamiento Mejorado del Cabezal y levántelo hacia arriba para retirarlo.

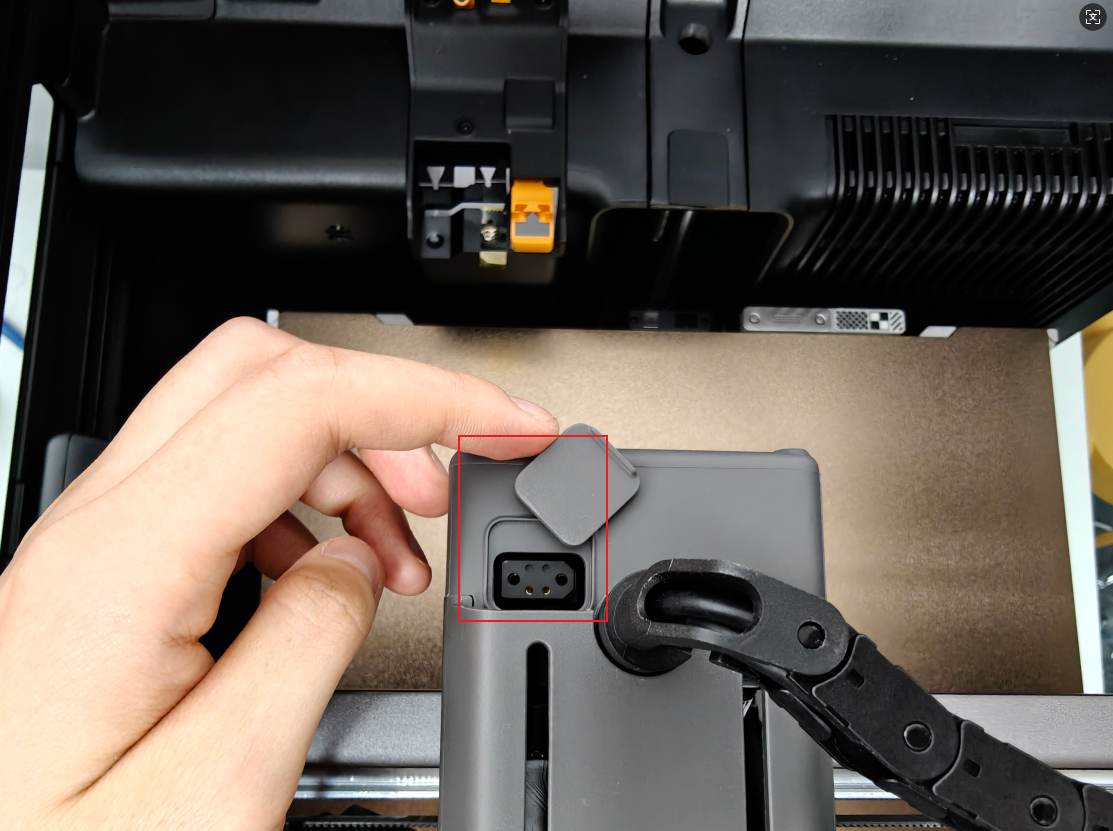

Nota: Si el cabezal no se usará durante un período prolongado, se recomienda cubrirlo con una tapa para evitar la acumulación de polvo.
Paso 3: Retirar el hotend
Antes de sustituir el hotend, asegúrese de verificar su temperatura actual para evitar quemaduras por calor elevado

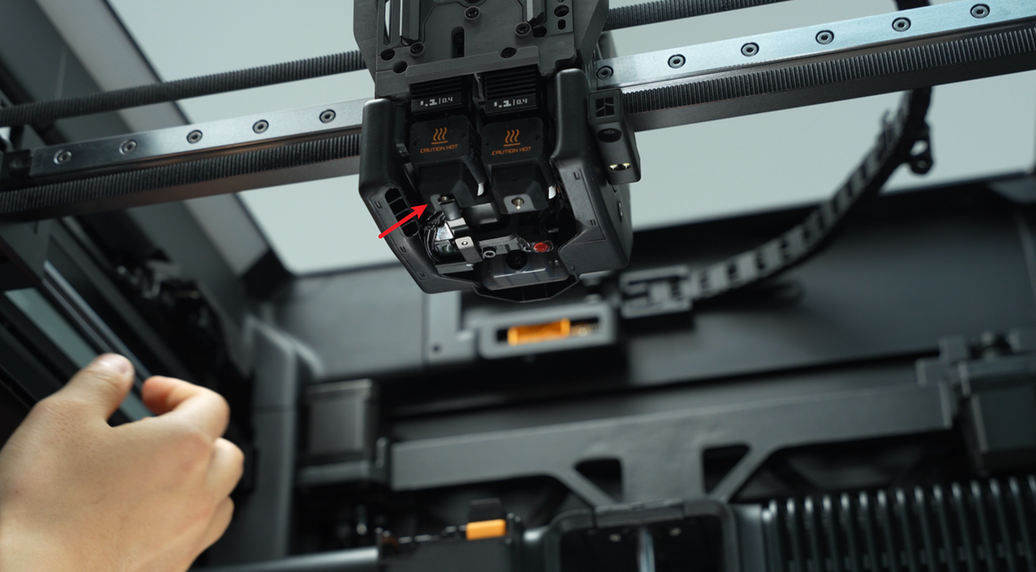

El bloqueador de flujo de boquilla se encuentra en el enlace de elevación. Mover el enlace hará que el bloqueador de flujo se mueva hacia la izquierda y derecha. Si obstruye el hotend de inducción, primero debe mover el enlace, evitando doblarlo accidentalmente durante la retirada del hotend.

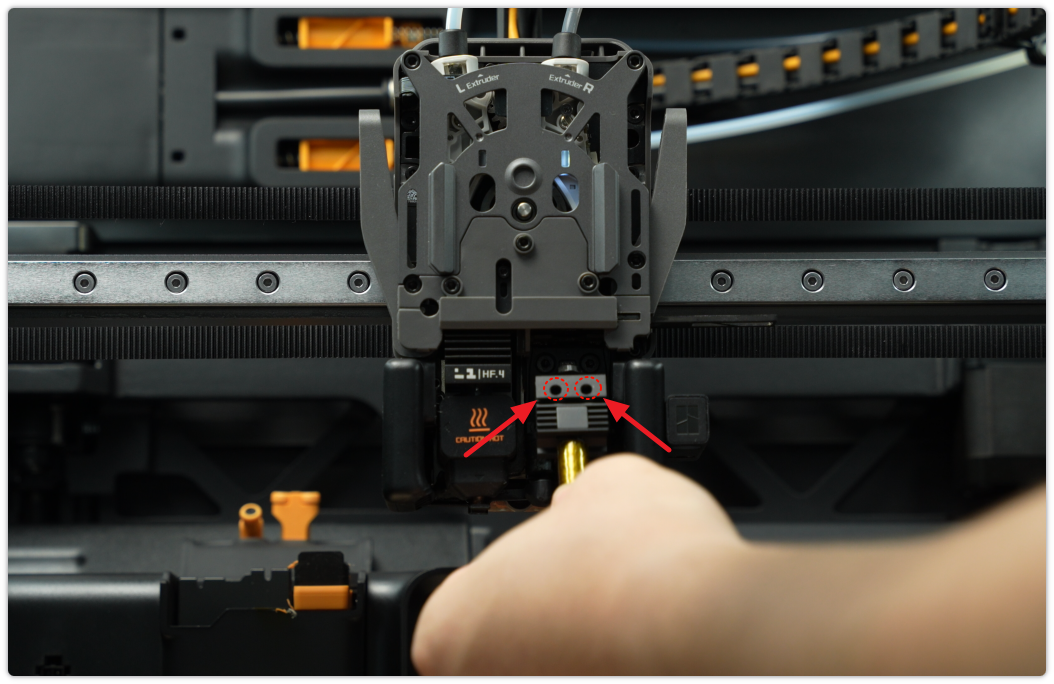

Tire de la bisagra del hotend hacia la derecha para desbloquear el hotend de inducción, luego apriete la punta de la boquilla y tire diagonalmente para retirar el hotend de inducción.
Paso 4: Instalar el hotend
Empuje la bisagra del hotend hacia la izquierda, como se muestra en el diagrama. Agite el hotend de inducción manualmente. Si no hay holgura, el hotend de inducción está bloqueado correctamente.
Precaución: El extremo del hotend de inducción con las dos aberturas debe enfrentar hacia adelante antes de asegurarlo en su lugar.
Sustituir el hotend de inducción en el rack Vortek
Toque el botón de pantalla para abrir la página de Configuración de Boquilla y Extrusor. Luego, toque Hotends & Rack para abrir la página de Configuración de Hotend y rack de hotend.
Haga clic en el número del hotend que necesita sustituir en el soporte, luego haga clic en el botón Desinstalar. El cabezal se moverá automáticamente a la posición elevada.
En este punto, retire el hotend que necesita sustituir del soporte del hotend con las manos y reemplácelo por un hotend nuevo.
Sincronizar la información de la boquilla en el dispositivo

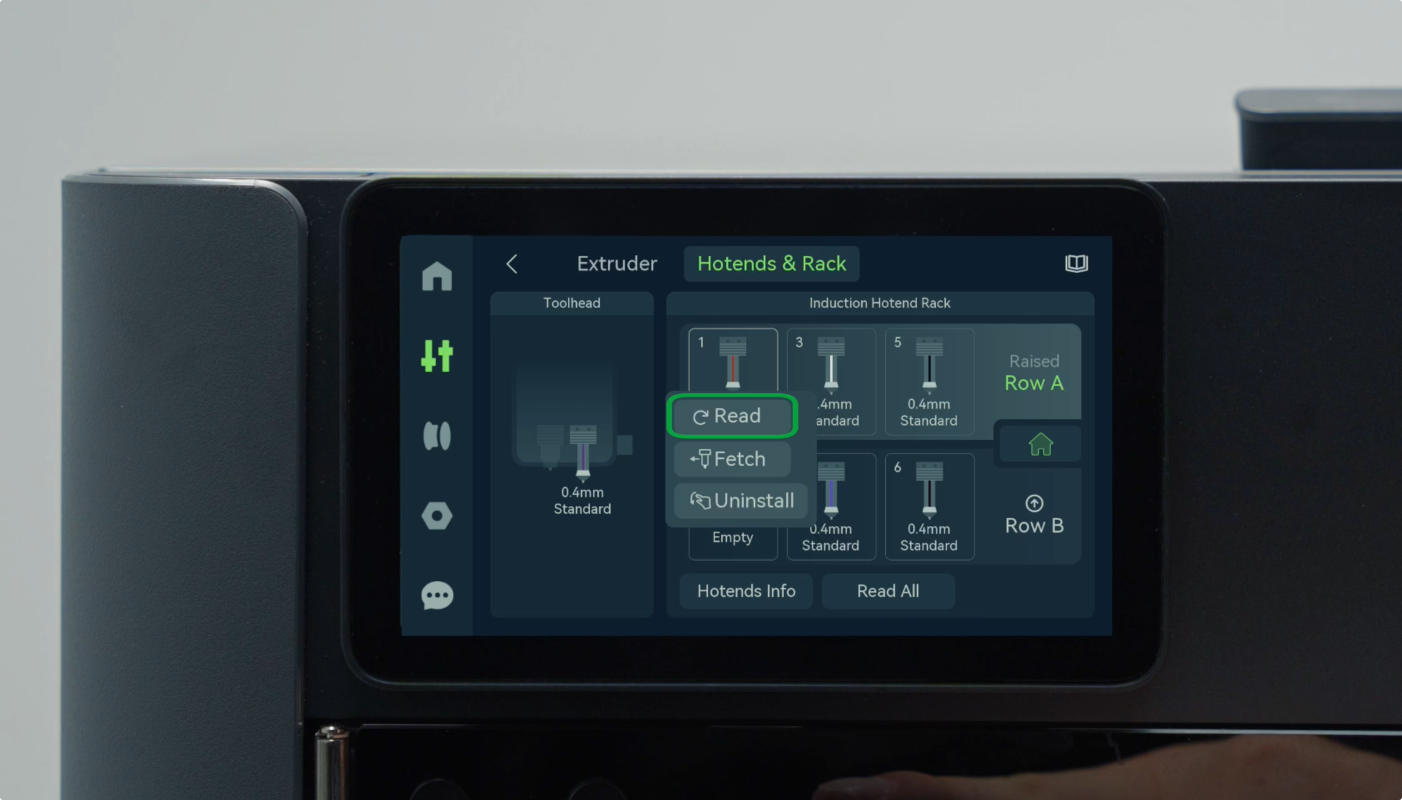

Si ha sustituido el hotend por uno de un diámetro o material diferente, vuelva a hacer clic en "Leer" en la interfaz Hotend & Rack.
Pasos de calibración posteriores a la operación

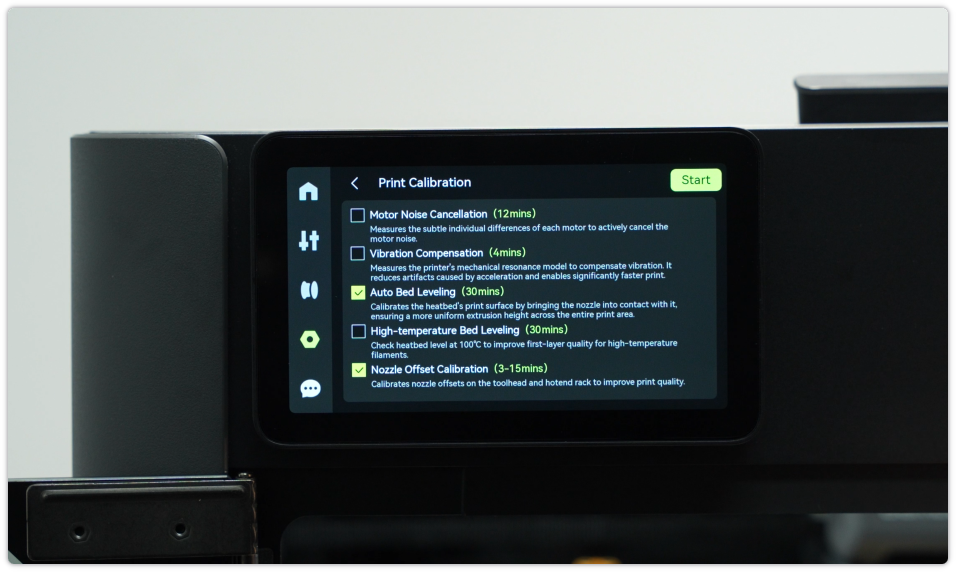

Se recomienda calibrar la impresora después de completar la sustitución.
Verificación de funcionamiento
Mientras el hotend esté seguro y pueda extruir normalmente, es aceptable.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
