El Kit TPU High Flow está diseñado específicamente para mejorar el rendimiento de impresión de filamentos flexibles, mejorando significativamente la tasa de flujo volumétrico y la confiabilidad durante la impresión. El kit incluye una cubierta de hotend dedicada y hotends específicos para TPU (0.4mm y 0.6mm).
ℹ️ Nota: El hotend dedicado para TPU difiere estructuralmente del hotend estándar de la serie H2 y debe usarse junto con la cubierta de hotend dedicada para TPU.
🛒 Enlace a la tienda Bambu Lab: Kit TPU High Flow

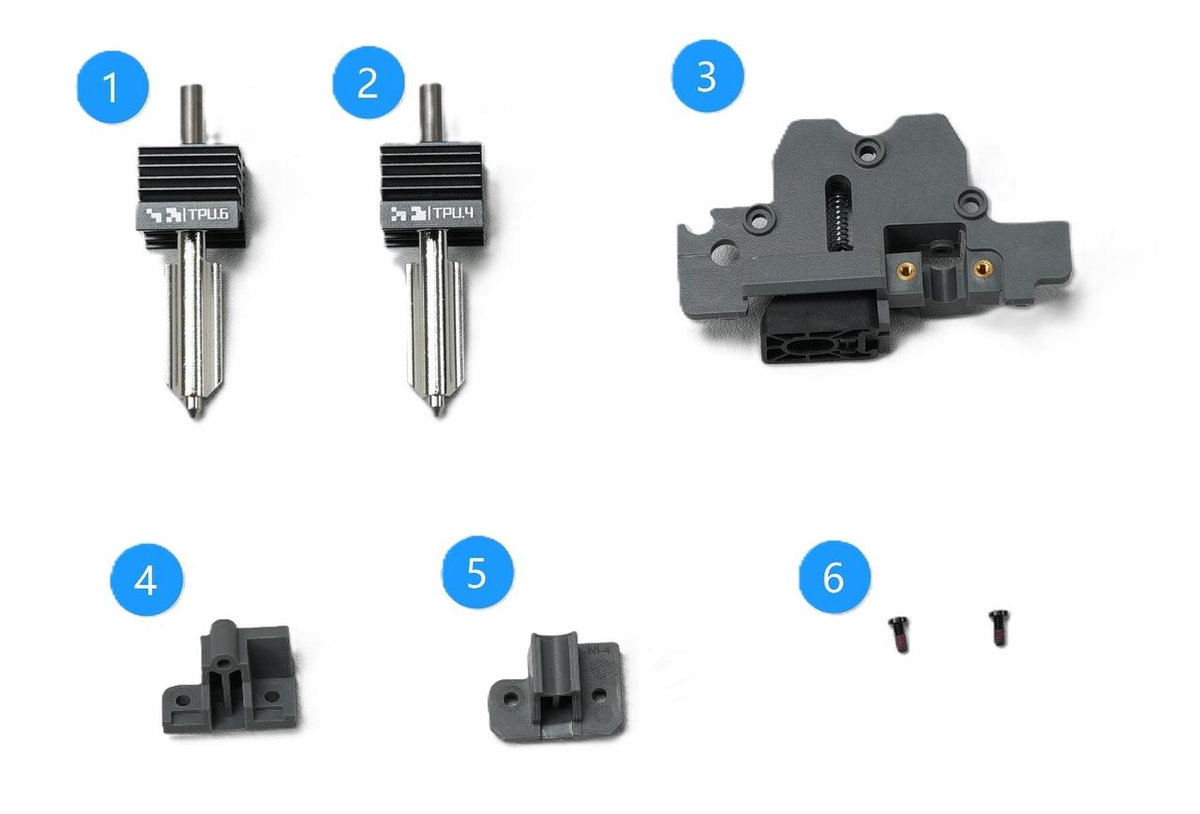

Contenido del kit:
1. Hotend TPU 0.6mm 2. Hotend TPU 0.4mm 3. Cubierta frontal guía 4. Cubierta de hotend estándar 5. Cubierta de hotend TPU 6. Tornillo de fijación M2x5 para cubierta de hotend
Modelos compatibles
Bambu Lab H2D
Herramientas y materiales requeridos
- Kit TPU High Flow
- Destornillador hexagonal H1.5 / H2.0
Video de instalación
Instalación del Kit TPU High Flow

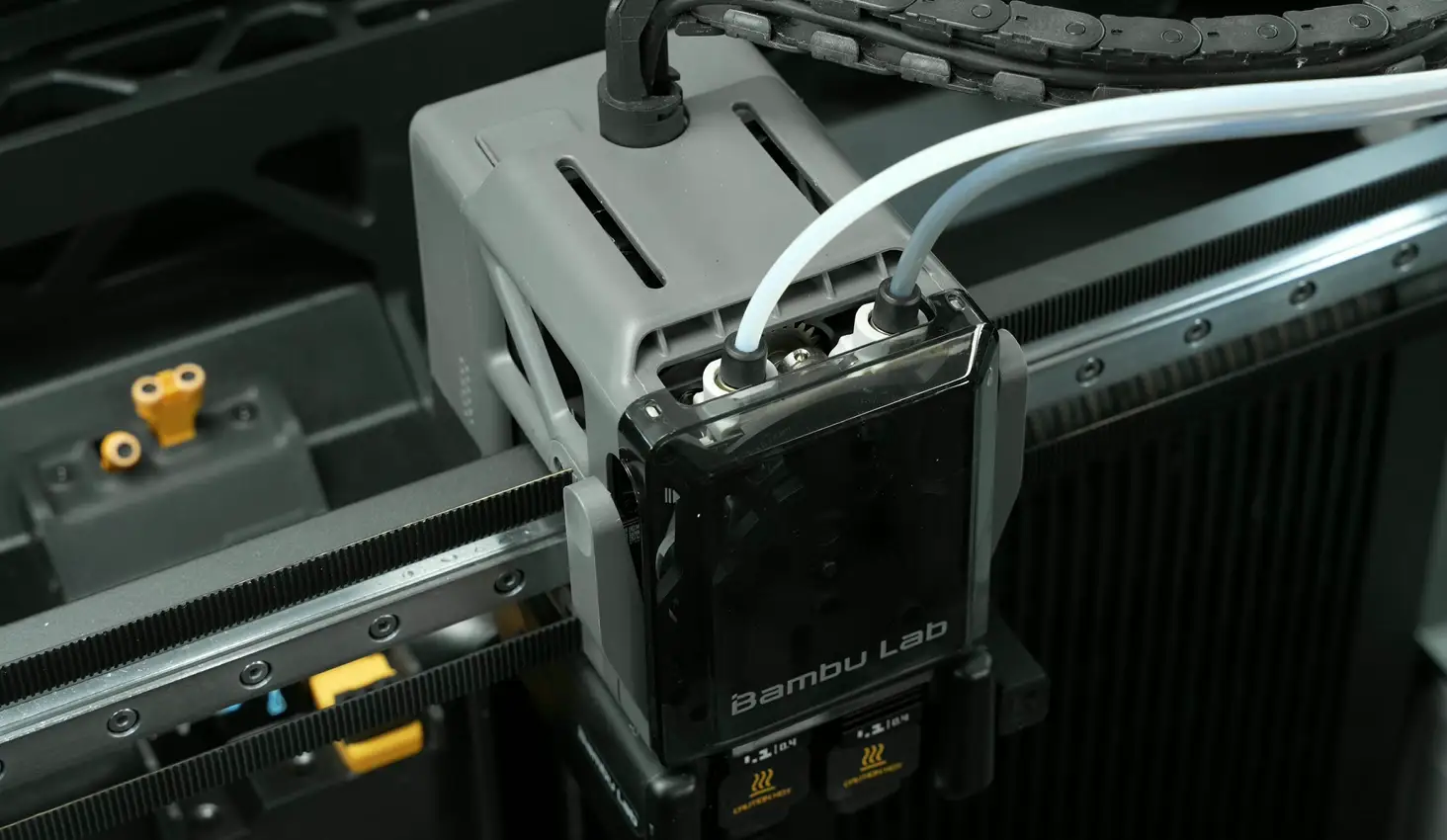

Paso 1. Retire la cubierta frontal del cabezal.
Presione ambos lados superior de la cubierta frontal del cabezal, jústela hacia la parte frontal de la máquina y retire la cubierta.
Paso 2. Retire la palanca del cortador de filamento.
Use un destornillador de hexágono H2.0 para retirar la palanca y hoja del cortador derecho.

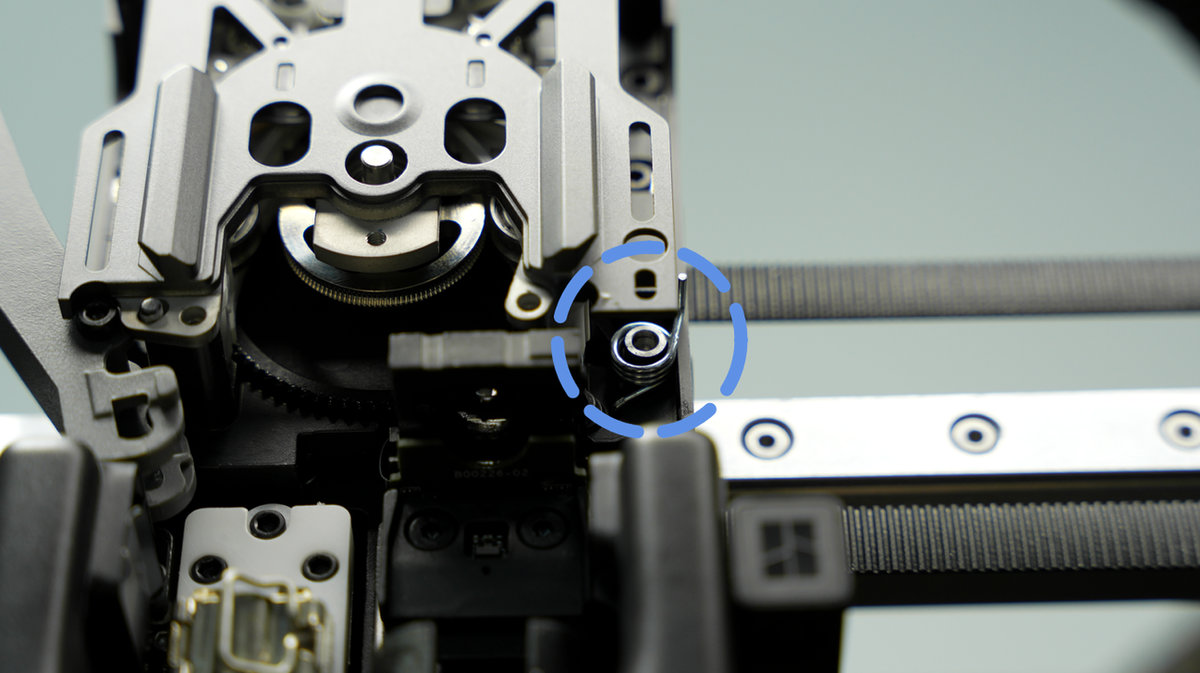

Paso 3. Retire el muelle de torsión
Retire el muelle de torsión del cortador y guárdelo adecuadamente para evitar que se caiga durante el proceso de impresión.
ℹ️ Nota: Para evitar perder el muelle de torsión, después de retirar la hoja del cortador derecho, el muelle de torsión puede reinstalarse en su posición original; esta operación no afecta el uso posterior. Puede producir ruido durante la impresión.
Paso 4. Retire la guía de filamento TPU
Desenrosque los 3 tornillos de fijación (4 en algunas versiones) de la guía de filamento, retire la guía de filamento original. Para pasos detallados, consulte: Reemplazar la guía de filamento del extrusor dual H2D.
Paso 5. Transfiera la hoja del cortador izquierdo
Después de retirar la guía de filamento original, retire la hoja del cortador izquierdo e instálela en la nueva guía de filamento TPU.
Paso 6. Retire la cubierta de hotend estándar
Use un destornillador de hexágono H2.0 para retirar la cubierta de hotend estándar entre el hotend derecho y el extrusor.
Paso 7. Instale la guía de filamento TPU dedicada
Presione suavemente la palanca izquierda, instale la guía de filamento TPU en el cabezal y apriete los 3 tornillos de fijación con un destornillador de hexágono H2.0.
Paso 8. Instale el hotend específico TPU
A continuación, instale el hotend específico para TPU.
Paso 9. Instale la cubierta de hotend TPU dedicada
Use un destornillador de hexágono H1.5 para apretar los dos tornillos de fijación de la cubierta de filamento.

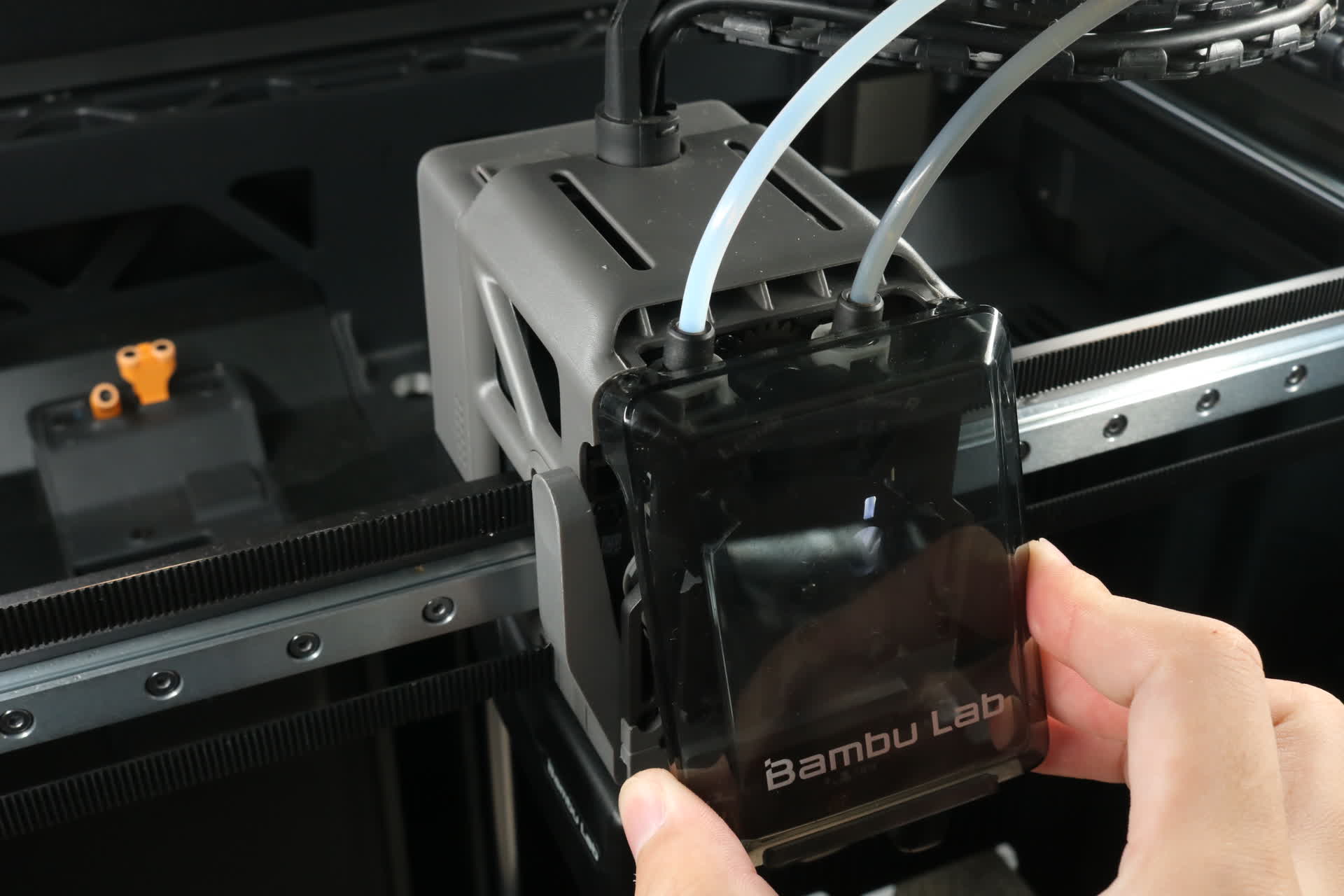

Paso 10. Instale la cubierta frontal del cabezal
Después de instalar el hotend TPU, reinstale la cubierta frontal del cabezal.
Paso 11. Sincronice el tipo de hotend en la pantalla
Después de completar la instalación del hotend TPU, puede hacer clic en "Leer información de la boquilla" en la interfaz entre la boquilla y el extrusor; el dispositivo identificará y configurará automáticamente el tipo de boquilla; también puede seleccionarlo manualmente en Tipo de Boquilla Derecha.
Cómo usar el hotend TPU
Carga del filamento
Caliente el hotend a 250°C en la interfaz del extrusor, haga clic en la flecha de extrusión hacia abajo e introduzca manualmente el TPU, como se muestra.
✅ Verifique que la boquilla extruya el filamento de manera consistente, sin pausas ni saltos.
❌ Si observa pausas, saltos o brotes repentinos e irregulares de filamento, es probable que la boquilla esté parcialmente obstruida; deberá realizar una tirada fría para limpiarla, consulte Mantenimiento y limpieza de boquilla H2D con tirada fría y realice una tirada fría con filamento PLA; el proceso causa desgaste mínimo en los recubrimientos especiales.
Descarga del filamento

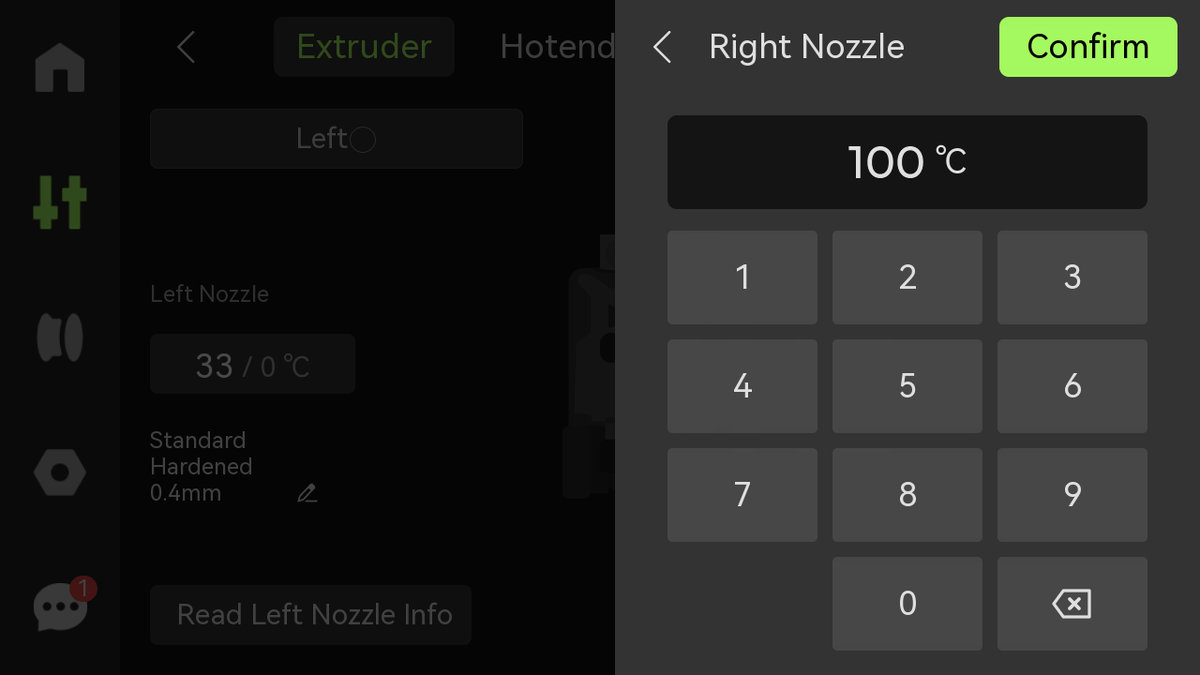

Dado que el hotend TPU no admite el cortador, es necesario calentar el hotend a 100°C, ablandar el filamento TPU y luego retirarlo manualmente.
Después de alcanzar la temperatura especificada, haga clic en el botón "Retraer filamento" y retire el filamento suavemente hacia arriba.
Guías de impresión
Preparación antes de imprimir
⚠️ Secado del filamento:
Los filamentos flexibles TPU son materiales higroscópicos, y la absorción de humedad puede causar problemas como burbujas y filamentos durante la impresión. Por lo tanto, antes de imprimir, es necesario asegurar que los filamentos TPU estén completamente secos. Click aquí para obtener más información sobre cómo preparar y secar filamento TPU.
Recomendaciones de alimentación para impresión exitosa:
✅ Solo al imprimir TPU en la cabeza derecha: Utilice TPU con un Shore de 90A o superior, se recomienda alimentar desde el puerto de alimentación TPU dedicado.
✅ Cuando ambas cabezas izquierda y derecha imprimen TPU, se recomienda un Shore de 90A o superior, junto con el uso de la Estantería de Alimentación Superior para Filamento Flexible H2D.
✅ TPU 85A: Úselo solo con la Estantería de Alimentación Superior para Filamento Flexible H2D.

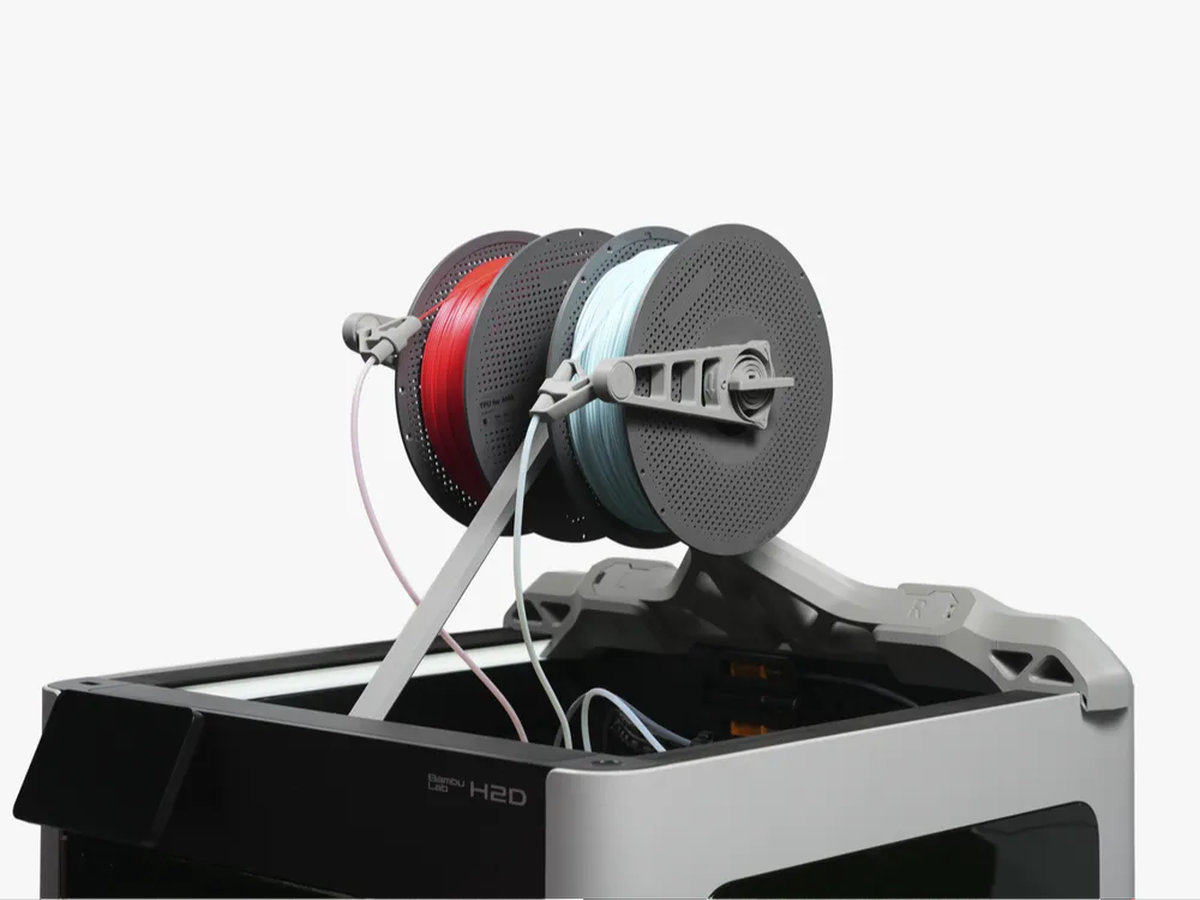

El soporte de alimentación superior para filamento flexible H2D se recomienda, ya que permite extruir TPU con la ruta más corta posible hacia el cabezal. Eliminando el rozamiento innecesario y priorizando impresiones confiables.

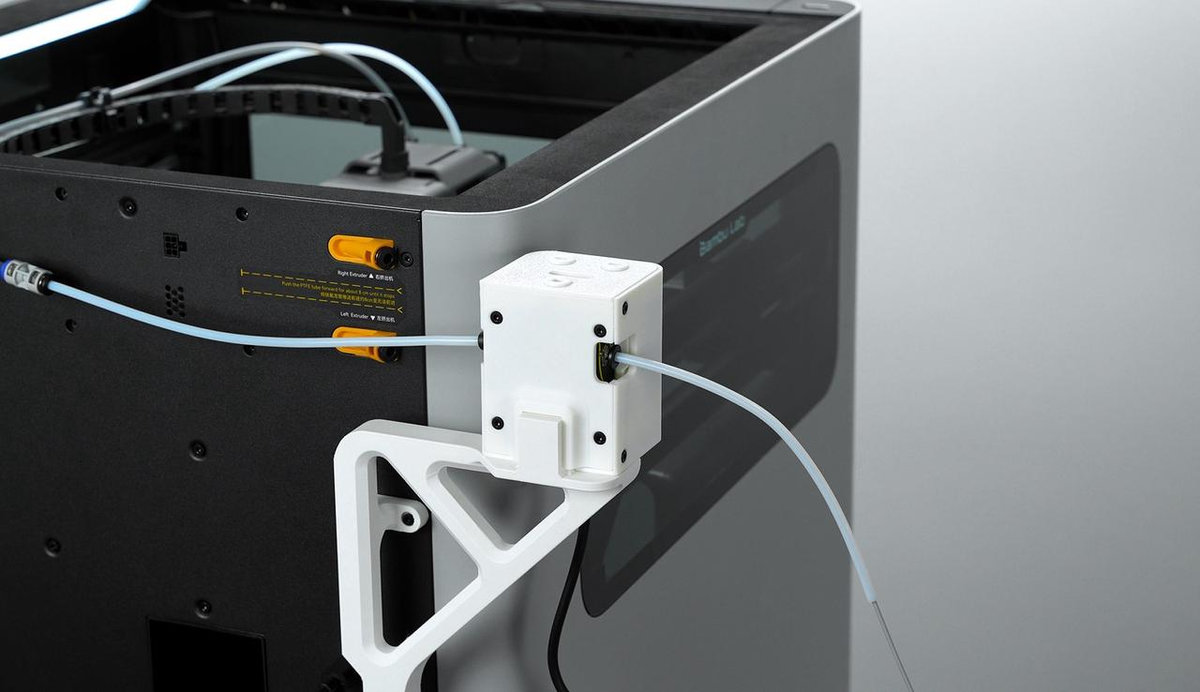

En comparación con extrusores ordinarios, se recomienda utilizar el asistente de alimentación TPU, que optimiza aún más la estabilidad de alimentación y reduce el tirón y deformación de filamentos flexibles.
Parámetros de impresión
Para equilibrar calidad y confiabilidad, se recomienda seleccionar el tamaño de boquilla y la altura de capa según la siguiente lista:
1) Priorice el uso de la boquilla TPU de 0.6mm
- La boquilla de 0.6mm tiene un canal más amplio, menor resistencia y es más amigable con filamentos flexibles. Es más fácil lograr una extrusión estable del filamento a la misma velocidad y es más adecuada para impresión de alto flujo.
2) Recomendación de altura de capa (para evitar resistencia y fluctuaciones causadas por una altura de capa excesivamente baja)
- Boquilla de 0.4mm: No recomendado para alturas de capa inferiores a 0.2mm.
- Boquilla de 0.6mm: No recomendado para alturas de capa inferiores a 0.3mm.
Tasa de flujo volumétrico
El uso del kit TPU puede aumentar significativamente la tasa de flujo de impresión de filamentos TPU, y el software de corte debe ajustar los parámetros correspondientes según el modelo de boquilla.

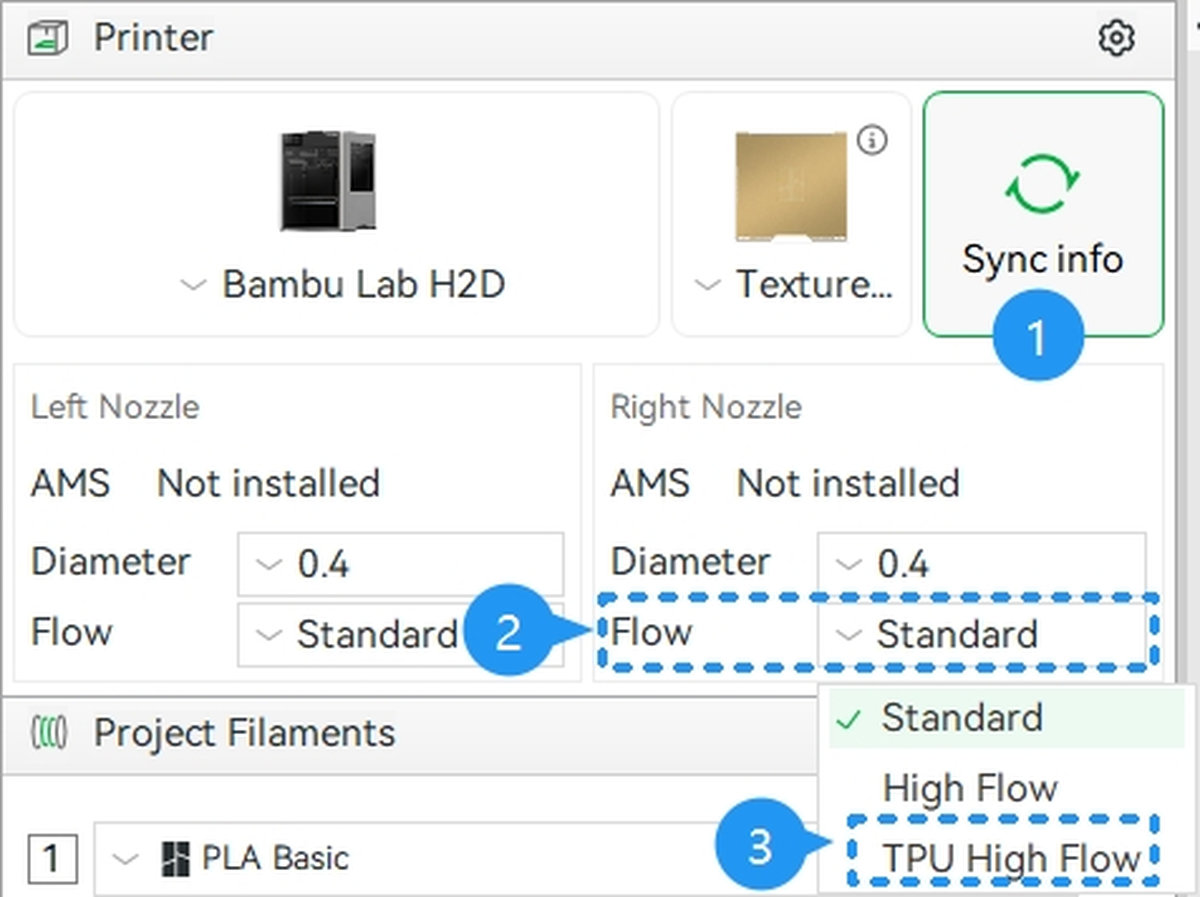

Selección de flujo de boquilla en Bambu Studio
Después de sincronizar la información de la boquilla durante la etapa de ensamblaje, si hace clic en Sincronizar información (1), la boquilla TPU High Flow debería seleccionarse automáticamente. Si no es así, haga clic en Flujo (2) y seleccione TPU High Flow (3).
✅ ¡Su H2D está listo para imprimir TPU a velocidades que nunca antes habías visto!
Impresión de filamento duro
Si necesita imprimir filamentos duros como PLA, PETG, etc., siga los pasos a continuación para instalar el hotend estándar:
Paso 1. Retire la cubierta del hotend TPU y el hotend
Después de completar la devolución del material, use un destornillador de llave hexagonal H1.5 para retirar la cubierta del hotend TPU, y luego retire el hotend específico para TPU.
Paso 2. Instale la cubierta del hotend estándar
Instale la cubierta del hotend estándar y apriete los 2 tornillos de fijación.
ℹ️Nota: Al reemplazar el hotend estándar, debe instalar primero la cubierta del hotend, seguida del cortador derecho. Un orden de instalación incorrecto causará interferencias.
Paso 3. Instale el muelle de torsión y el cortador
Instale el muelle de torsión del cortador y el cortador derecho, y coloque el muelle de torsión en la ranura correspondiente.
Inserte el mango y la hoja del cortador, y use un destornillador de llave hexagonal H2.0 para apretar el tornillo de fijación del cortador.
Paso 4. Instale el hotend estándar
Instale el hotend estándar y el manguito de silicona, y vuelva a instalar la cubierta frontal del cabezal.
Después de instalar el hotend estándar, puede hacer clic en Leer información de la boquilla en la interfaz entre la boquilla y el extrusor, y el dispositivo identificará y configurará automáticamente el tipo de boquilla. También puede seleccionarlo manualmente en Tipo de boquilla derecha.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
