HMS_0500-0300-0001-0002: El cabezal presenta un fallo. Reinicie el dispositivo.

Última actualización el Apr 25, 2026

¿Qué es

El módulo del cabezal no funciona correctamente y se recomienda reiniciar el dispositivo.

Cuándo usarlo

  1. La comunicación entre la placa AP y la placa MC es anormal
  2. La comunicación entre la placa MC y la placa TH es anormal

Cuando ocurre este problema, todas las operaciones relacionadas con la placa MC no funcionarán, como:

  1. Configurar la temperatura del hotend
  2. El extrusor no funciona

Solución de problemas

Verifique la comunicación entre la placa AP y la placa TH, incluyendo AP→MC, MC→TH.

Impresora de la serie X1

Reemplazar el conjunto de la placa TH del cabezal | Bambu Lab Wiki Reemplazar la placa AP / Placa de aplicación | Bambu Lab Wiki Problema con la conexión del cable USB-C | Bambu Lab Wiki

Para la impresora X1, al instalar el cable USB-C en el lado AP, asegúrese de que la letra 'A' esté orientada hacia afuera. Esto también se puede interpretar como que la protuberancia plástica está posicionada en la parte frontal; de lo contrario, podría generar problemas de comunicación y errores.

Impresora de la serie P1

Cable del cabezal | Bambu Lab Wiki PCBs del cabezal del P1P | Bambu Lab Wiki

Tutorial de instalación del cable MC-AP

Tutorial de instalación de la placa AP

Para la impresora de la serie P1, verifique si el FPC está insertado correctamente, como se muestra en la imagen a continuación:


Además, el conector MC-TH es direccional, por lo que asegúrese de insertar el receptáculo correctamente. Si se inserta al revés, provocará un cortocircuito de alimentación, lo que hará que la impresora reporte un error HMS o no pueda encenderse adecuadamente.

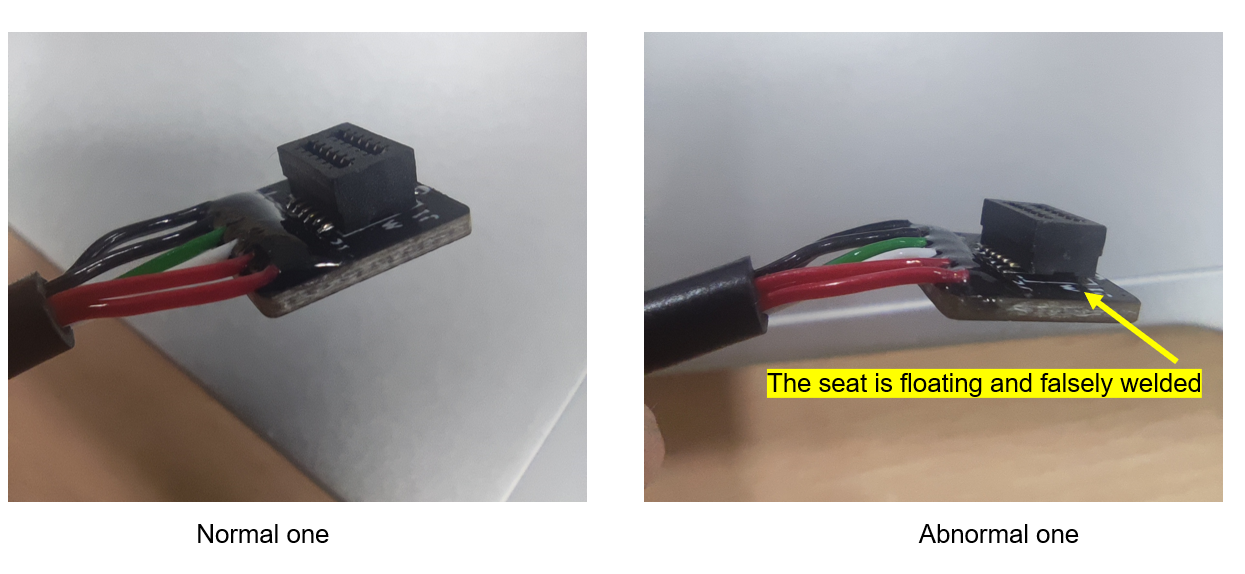

Verifique también si el asiento del cable del cabezal está soldado. Póngase en contacto con nuestro servicio de postventa si el asiento está suelto o soldado incorrectamente.

Nota: Al instalar el disipador de calor de la placa MC, asegúrese de que la dirección del disipador sea correcta. Instalar el disipador al revés puede provocar contacto directo entre el disipador y la alimentación de 24V, lo que causará un cortocircuito.

A1 mini

Verifique si las conexiones del cable USB-C en ambos extremos están seguras. Puede volver a enchufar el cable varias veces para asegurar una conexión estable.

Consulte este enlace para quitar la placa base y verificar la conexión del cable USB-C en la placa principal. Nota: No es necesario cortar ninguna brida de cable.

Tutorial de instalación del A1 mini

A1

Verifique si el conector USB-C debajo de la base está insertado completamente. Deslice la caja de gestión de cables hacia arriba hasta que el cable Type-C quede insertado firmemente en su ranura. Puede consultar el Paso 10 de esta wiki para detalles: Desempaque del A1 combo | Bambu Lab Wiki

Si el error persiste, verifique si los cables USB-C en ambos extremos están conectados adecuadamente y vuélvalos a insertar varias veces para asegurar que la conexión sea estable.

H2D

Consulte Wiki - Reemplazar la placa AP. Retire la cubierta de la placa AP e inspeccione el pasador del conector del cable MC-TH para ver si está suelto. Si es así, reconéctelo con la alimentación apagada. mc-th_connector.png

P2S

Si tiene problemas de comunicación entre la placa Toolboard y la placa MC, siga los siguientes pasos:

Comenzaremos verificando si el cable USB entre la placa Toolboard y la placa AP está completamente conectado y no presenta señales de daño.

Herramientas y materiales necesarios

  • Llave Allen H1.5

Advertencia de seguridad

IMPORTANTE!

Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño a la impresora o al área circundante.

Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislados para seguridad y tenga especial cuidado no deprimir, dañar ni ejercer presión sobre cables, conectores o placas de circuito expuestos. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.

Si tiene preguntas o inquietudes relacionadas con lo anterior o con los pasos de esta guía, abra un nuevo ticket en nuestra Página de Soporte para recibir ayuda.

Paso 1: Retire la cubierta frontal del cabezal

Abra la cubierta frontal del cabezal, presione la lengüeta del conector para desconectar el cable y luego retire la cubierta frontal del cabezal.


Paso 2: Retire la cubierta trasera del cabezal

Retire los cuatro tornillos con una llave Allen H1.5. rear_cover_screws_004.png

Agarre la cubierta trasera cerca de la varilla superior y jale hacia atrás firmemente para separarla.


Paso 3: Verifique las conexiones de la placa TH


Asegúrese de que el cable USB (6) y el cable FPC estén conectados firmemente. Estos son los puntos de falla comunes principales para los errores que muestra su máquina. Mientras está aquí, aproveche para verificar si todos los demás conectores están insertados y asegurados.

Si algún cable parece dañado, deberá reemplazarse.

Paso 4: Vuelva a instalar la cubierta trasera del cabezal

Instale la cubierta trasera del cabezal y asegúrela con cuatro tornillos.

Paso 5: Vuelva a instalar la cubierta frontal del cabezal

Conecte el cable de la cubierta frontal del cabezal al conector de la placa de conexión del extrusor. connect_cable_002.png El conjunto de la cubierta frontal del cabezal está asegurado magnéticamente. Para reinstalarlo, simplemente cierre en su posición.


Paso 6: Verifique la conexión de la placa MC

Consulte la guía de reemplazo del panel trasero y siga la sección Retirar el panel trasero para acceder a la placa MC.


Paso 7: Desconecte y reconecte el cable USB del cabezal

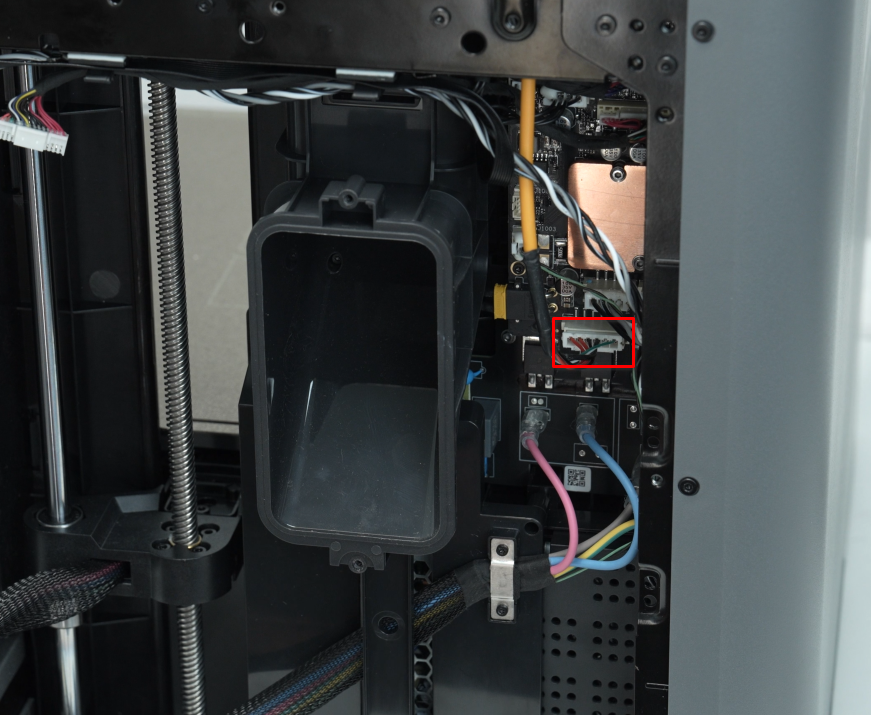

Desconecte el cable del cabezal de la placa MC y vuelva a enchufarlo. Tire suavemente para verificar si la conexión es segura. remove_the_rear_cover_006.png

Paso 8: Verifique la operación

Encienda la máquina y verifique si el error aún aparece.

  • Si el problema se resolvió. Desconecte la alimentación de la máquina y siga la sección Instalar el panel trasero.
  • Si el problema persiste, el problema podría estar en otro lugar, como la propia placa Toolboard o la placa MC. Recomendamos ponerse en contacto con el equipo de soporte de Bambu Lab.
