Placas de la cabeza de impresión de P1P/P1S

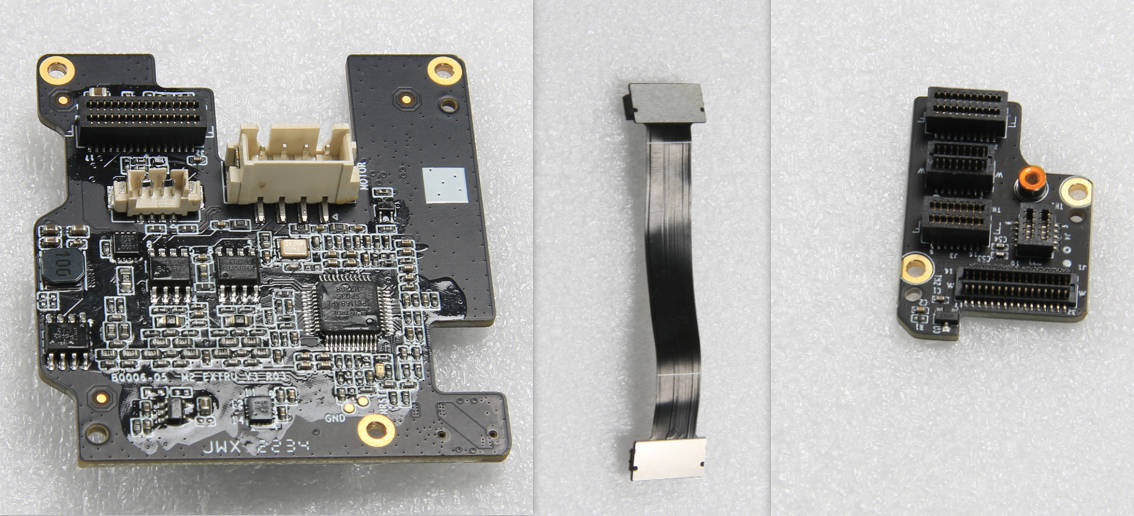

Las placas del cabezal mencionadas aquí comprenden tres componentes: la placa TH, la placa de conexión del extrusor y el cable FPC de la placa TH que las conecta.
De izquierda a derecha: placa TH, cable FPC de la placa TH y placa de conexión del extrusor
Pueden adquirirse en nuestra tienda aquí: Placa TH - Serie P1 Cable FPC de la placa TH - Serie P1 Placa de conexión del extrusor - Serie P1
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en la electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Herramientas
- Llave hexagonal H1.5
Preparación
Descargue el filamento y apague la impresora.
ADVERTENCIA! Asegúrese de que todos los cambios en el hotend/cabezal se realicen con la impresora apagada. Desconectar o reconectar cualquiera de estos conectores con la alimentación encendida puede provocar un cortocircuito y causar daños permanentes en las placas del cabezal.
Guía de video
Desmontaje
Paso 1 - Retire la cubierta del cabezal
Consulte esta guía wiki La cubierta del cabezal para retirar la cubierta del cabezal.
Nota: Si solo necesita retirar la placa TH, es suficiente retirar la cubierta trasera del cabezal.
Paso 2 - Retire el cable FPC
Desconecte ambos extremos del cable FPC para su retiro.
Paso 3 - Retire la placa de conexión
Desconecte los 3 conectores de cable como se muestra a continuación (cable del interruptor de campo magnético, cable del ventilador del hotend y cable del calentador). Proceda a retirar los 2 tornillos utilizando una llave hexagonal H1.5 y retire la placa de conexión.
Paso 4 - Retire los tornillos de la placa TH

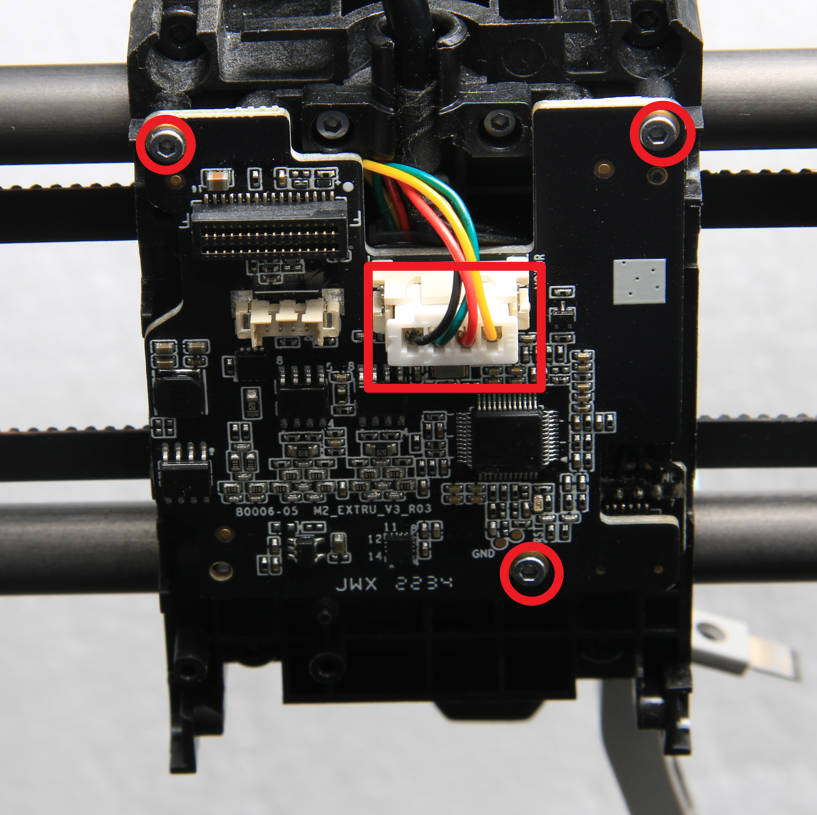

Desconecte el cable del motor del extrusor y proceda a retirar los 3 tornillos utilizando una llave hexagonal H1.5.
Paso 5 - Retire la placa TH
Gire la placa TH, retire el cable del cabezal y retire la placa TH.
Montaje
Paso 1 - Instale la placa TH

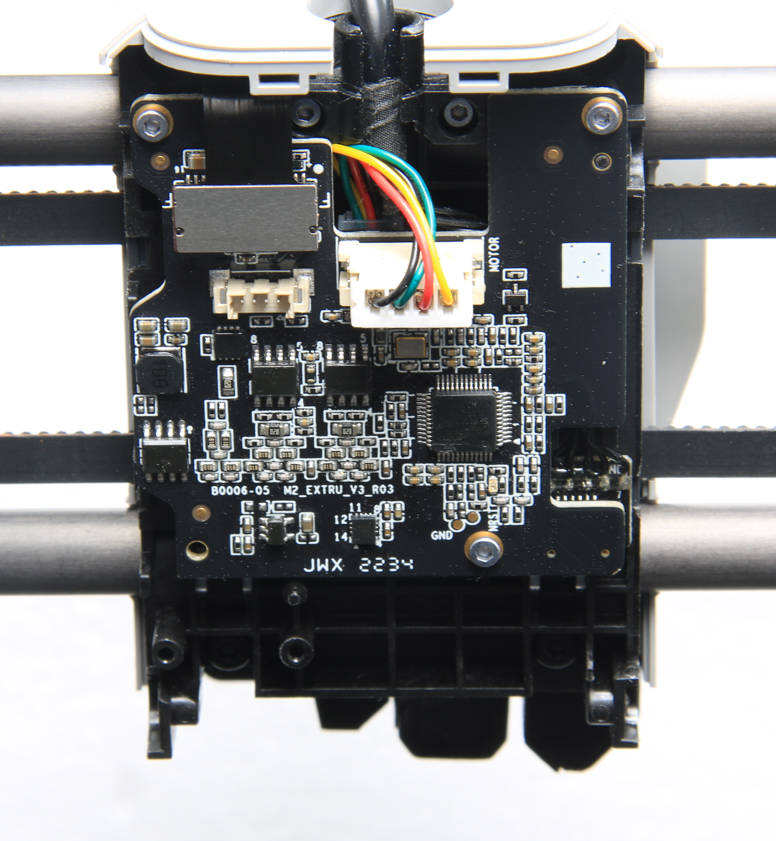

Reconecte el cable del cabezal e instale la placa TH en la cubierta trasera de la carrocería, asegurando que el conector del motor esté orientado hacia afuera.

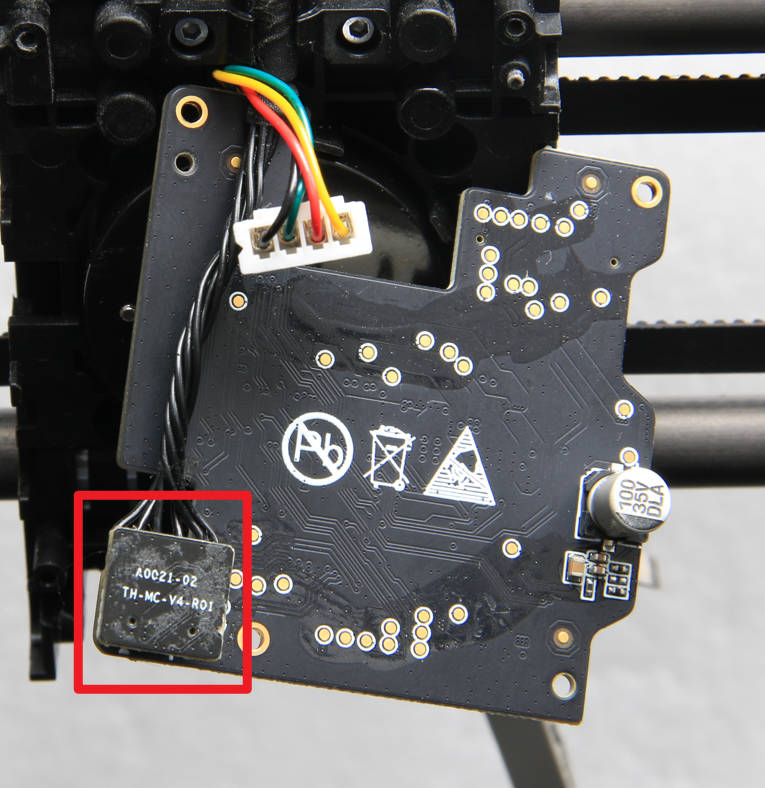

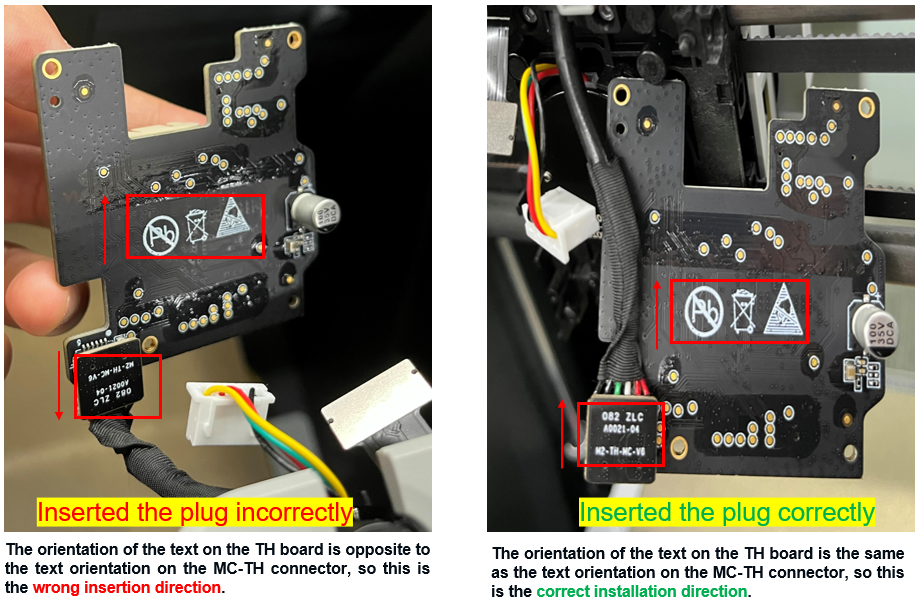

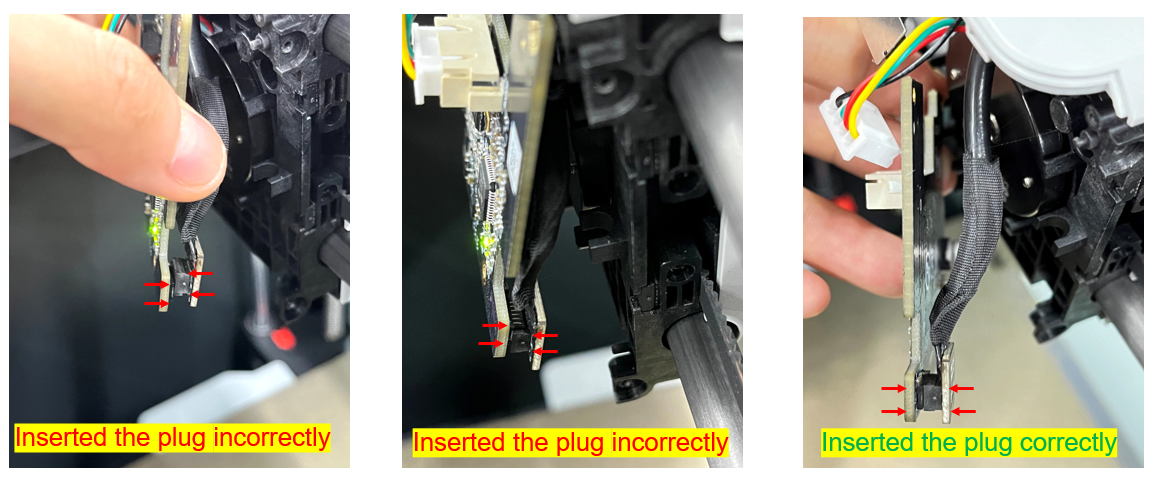

El conector MC-TH es direccional, por lo que asegúrese de insertar el conector en la posición correcta. Si se inserta al revés, puede provocar un cortocircuito de alimentación, lo que hará que la impresora reporte un error HMS o no pueda encenderse adecuadamente.
Paso 2 - Fije la placa TH
Fije los 3 tornillos en la placa y reconecte el cable del motor como se muestra a continuación.
Paso 3 - Instale la placa de conexión del extrusor
Instale la placa de conexión del extrusor en la cubierta frontal de la carrocería, fije los 2 tornillos y reconecte el cable del calentador, el cable del ventilador del hotend y el cable del interruptor de campo magnético.
Paso 4 - Instale el cable FPC
Instale el cable FPC en el canal de cable situado encima de la carrocería y conecte ambos extremos a los conectores FPC de la placa de conexión y de la placa TH, respectivamente.
Verifique que el cable FPC esté insertado correctamente como se muestra en la imagen a continuación:
Paso 5 - Instale la cubierta del cabezal
Consulte La cubierta del cabezal para instalar la cubierta del cabezal.
Para verificar la finalización/éxito
-
Inspeccione visualmente la apariencia para asegurarse de que las posiciones de unión no presenten desalineación y estén alineadas.
-
Encienda la impresora e inicie el proceso de calibración del dispositivo. Si la calibración tiene éxito, la operación fue exitosa.
