Cable del cabezal

Cable del cabezal

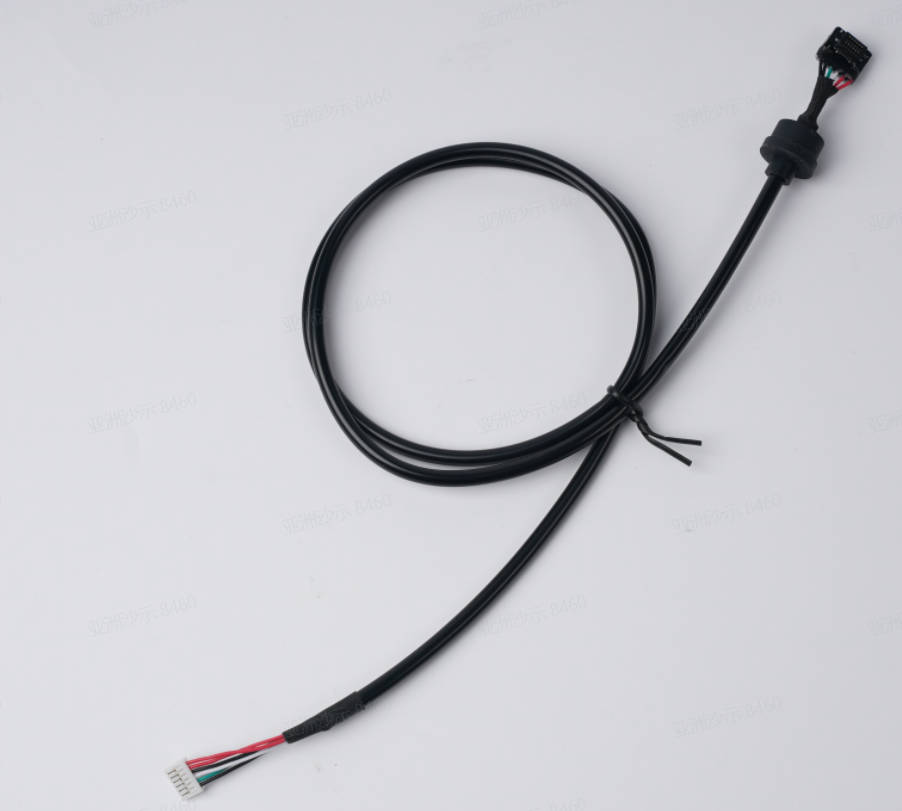

Es el cable de señal desde la placa MC hasta la placa del extrusor en el cabezal.

Cadena de cables de la serie P1

Herramientas

Llave hexagonal H1.5/H2.0

Preparación

Desconectar el cable del cordón de alimentación

Desmontaje

Paso 1 - Retirar el panel trasero

Retirar el Panel trasero/Panel metálico trasero, y luego desconectar el cable del cabezal de la placa MC.

Paso 2 - Retirar la carcasa trasera del cabezal

Desenroscar los 4 tornillos que fijan la carcasa trasera del cabezal y retirar la carcasa trasera.

Paso 3 - Retirar la placa del extrusor

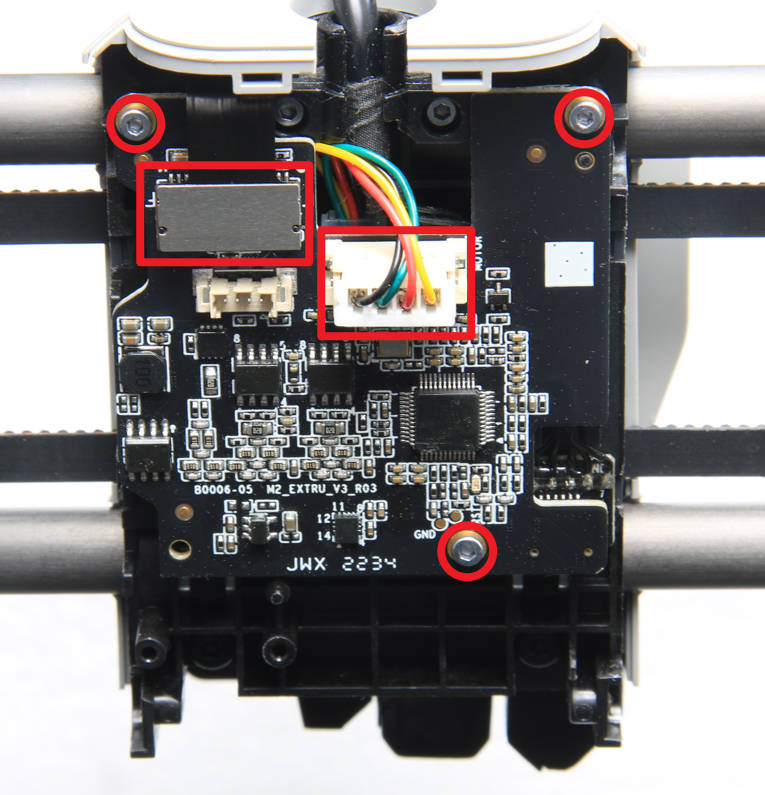

Desconectar el cable FPC del extrusor y el cable del motor, desenroscar los 3 tornillos con la llave hexagonal H1.5 y aflojar la placa del extrusor. Luego dar la vuelta a la placa del extrusor, desconectar el cable en la parte inferior de la placa y retirar la placa del extrusor.

Paso 4 - Aflojar el cable del cabezal de los clips

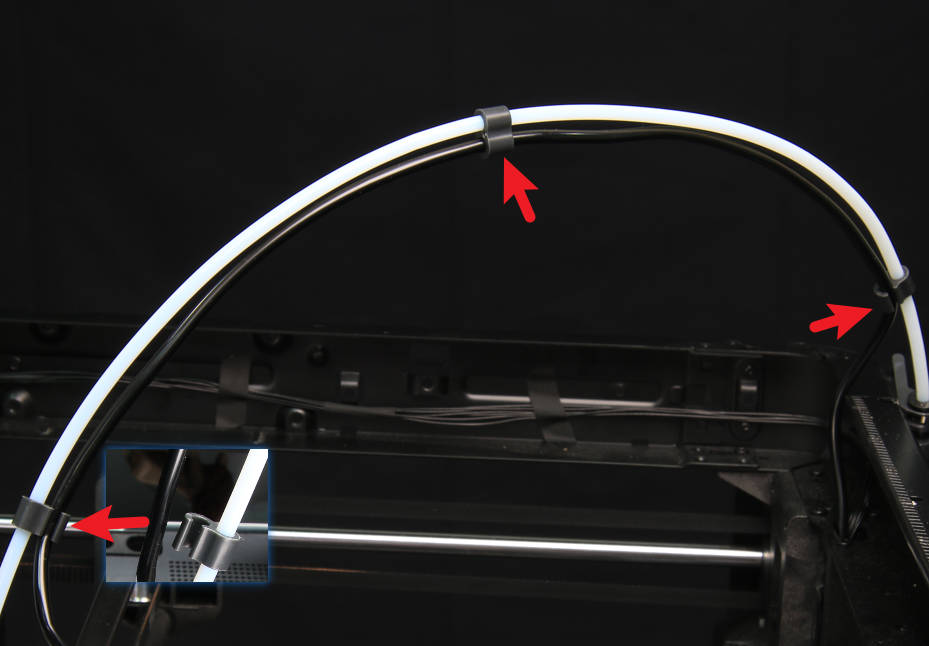

Desenganchar el cable del cabezal de los 3 clips del cable.

Paso 5 - Retirar el cable del cabezal

Aflojar el cable del cabezal de la ranura del cable y extraer el cable.

Montaje

Paso 1 - Hacer pasar el cable

Hacer pasar los dos extremos del cable a través de los agujeros respectivos y colocar el cable en la ranura del cable.

Paso 2 - Conectar el cable del cabezal

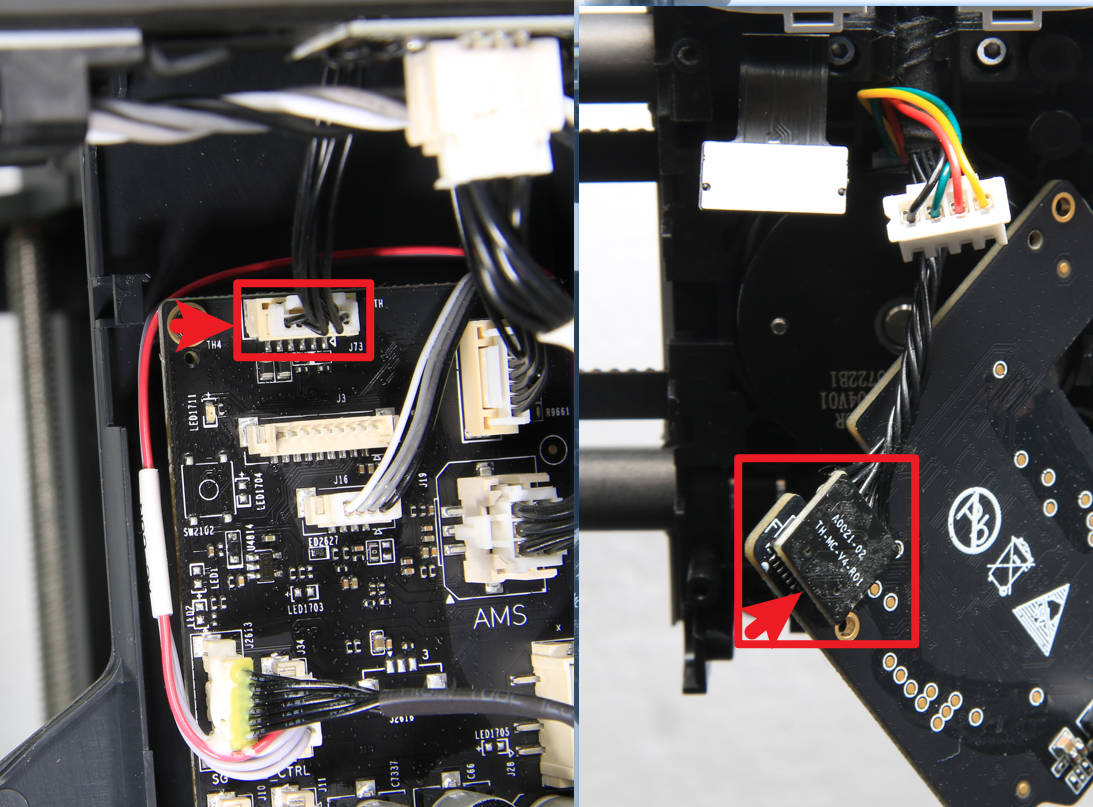

Conectar primero el cable al conector de la placa MC, y luego conectarlo a la placa del extrusor.

El conector MC-TH es direccional, por lo tanto asegúrese de insertar el conector correctamente. Si se inserta al revés, provocará un cortocircuito de alimentación, lo que hará que la impresora reporte un error HMS o no pueda encenderse adecuadamente.

Paso 3 - Instalar la placa del extrusor

Dar la vuelta a la placa del extrusor, con el conector del motor hacia afuera, instalarla en el cabezal, fijarla con 3 tornillos y conectar el cable FPC del extrusor y el cable del motor.

Paso 4 - Instalar la carcasa trasera del cabezal

Instalar la carcasa trasera del cabezal y fijarla con 4 tornillos.

Paso 5 - Instalar el panel trasero

Consulte el contenido del Panel trasero para instalar el panel trasero.

Cómo verificar

1. Verificar visualmente la apariencia, las posiciones de unión deben estar libres de desalineación y flotación;
2. Encender la impresora y ejecutar el proceso de calibración del dispositivo. Si la calibración es exitosa, la operación fue correcta.
