Panel Trasero

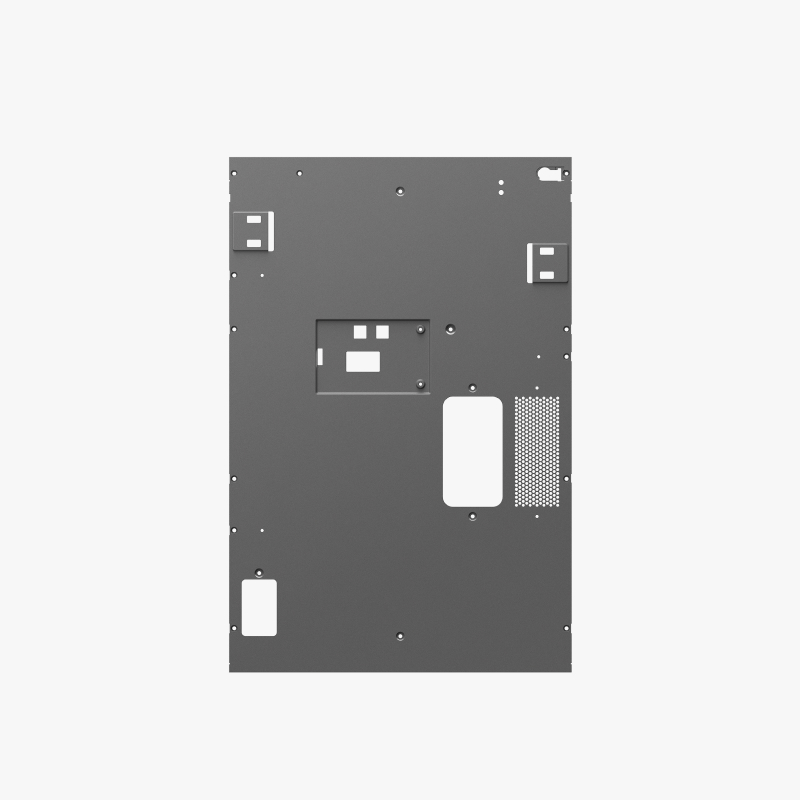

El panel trasero es una placa metálica instalada en la parte posterior de la impresora para actuar como sellado.
Cuándo Utilizar Esta Guía
El panel trasero presenta una deformación significativa debido al transporte o mantenimiento, afectando su funcionalidad o instalación.
Herramientas y Materiales Necesarios
- Panel trasero nuevo
- Llave Allen H2.0
- Tornillos involucrados en el proceso de desmontaje y montaje (se recomienda almacenar adecuadamente los tornillos retirados para evitar pérdidas)
Tornillo marcado en amarillo: BT3-6
Tornillo marcado en rojo: ST3-4.5
Tornillo marcado en verde: M3-4.5
Advertencia de Seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño a la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, utilice guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
Retirando el Panel Trasero
Paso 1: Retirar el Soporte del Tubo PTFE
Consulte las instrucciones para Reemplazar el Soporte del Tubo PTFE para retirar el soporte del tubo PTFE.
Paso 2: Retirar el Buffer de Filamento
Consulte las instrucciones para Reemplazar el Buffer de Filamento para retirarlo.
Paso 3: Retirar el Panel Trasero
Retire los cuatro tornillos mostrados a continuación.
Como se muestra en la imagen a continuación, retire primero el tornillo verde, seguido de los nueve tornillos rojos.
Evite el tubo PTFE y retire el panel trasero.
Instalando el Panel Trasero
Paso 1: Volver a Instalar el Panel Trasero

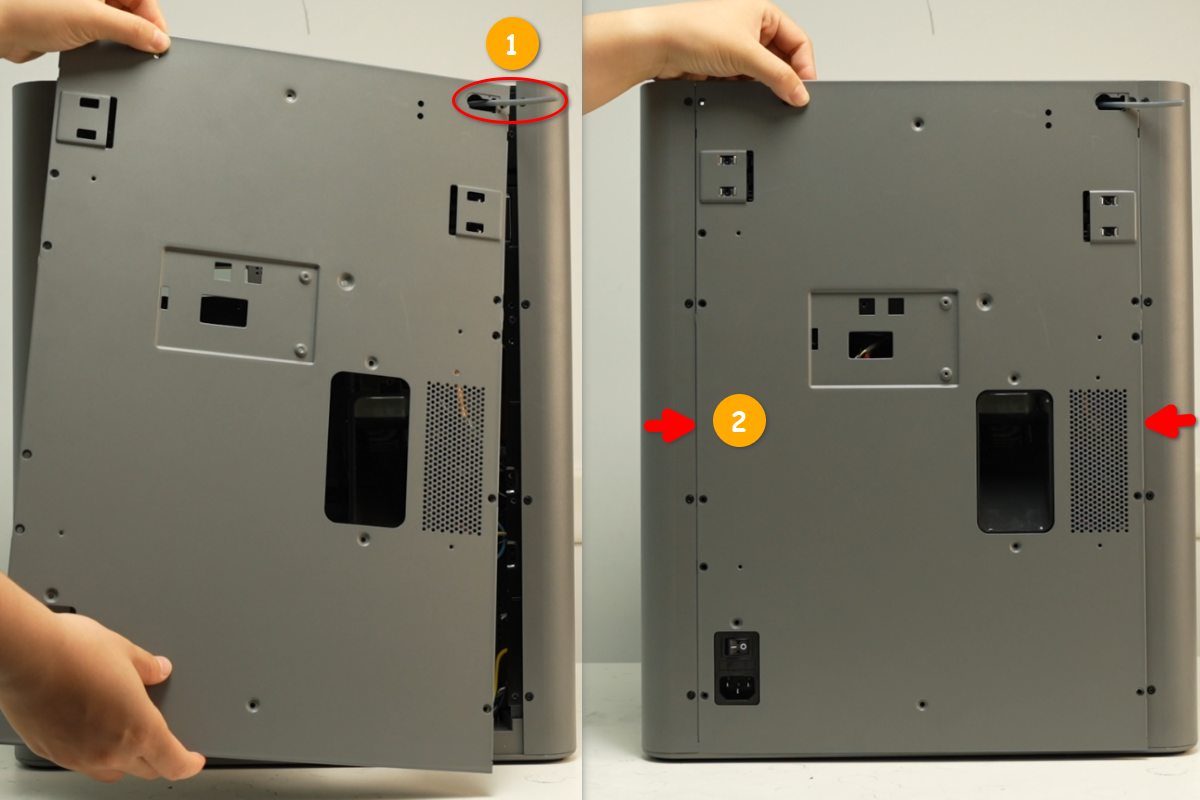

Pase el tubo PTFE por la ranura del soporte, alinee el panel trasero con los bordes y agujeros de tornillo, e instálelo en la parte posterior de la impresora.
Identifique el tornillo en la posición 1, marcado en verde, y apriételo. Luego apriete los nueve tornillos restantes.
En las 4 posiciones marcadas con naranja, apriete los 4 tornillos en secuencia.
Paso 2: Instalar el Buffer de Filamento
Consulte las instrucciones para Reemplazar el Buffer de Filamento e instale el buffer de filamento.
Paso 3: Instalar el Soporte del Tubo PTFE
Consulte las instrucciones para Reemplazar el Soporte del Tubo PTFE para instalar el soporte del tubo.
Verificación de Funcionalidad
- Verifique que no falten ni estén sueltos tornillos.
- Asegúrese de que no haya deformación evidente en el panel trasero.
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, por favor presente un ticket de soporte e incluya los registros recientes de la impresora y fotos adicionales u otros detalles. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
