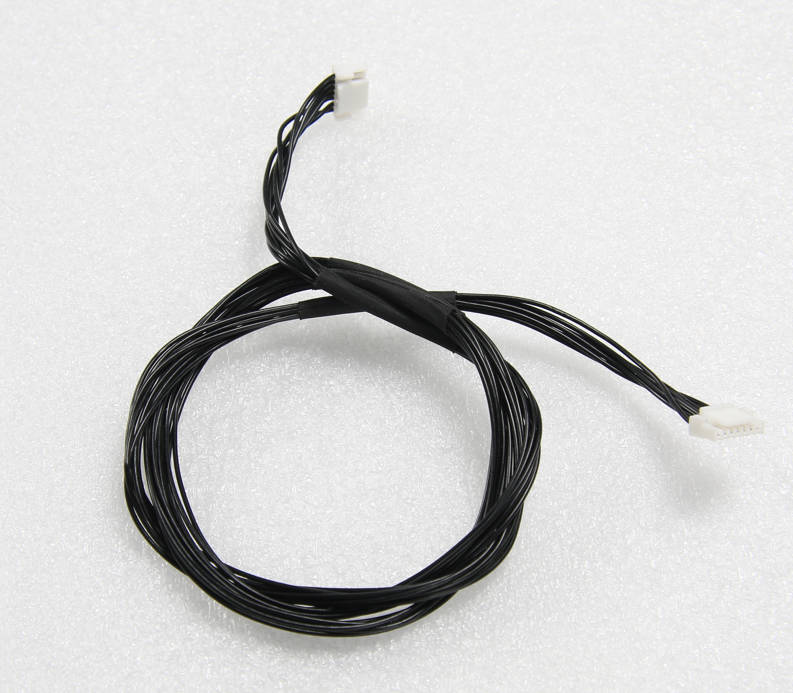

Cable MC-AP
Herramientas
Cable hex H2.0
Pinzas
Preparación
Apagar la impresora y extraer la tarjeta SD.
Desmontaje
Paso 1 - Retirar el panel trasero
Consulte el contenido relevante de la Panel trasero para retirar el panel trasero.

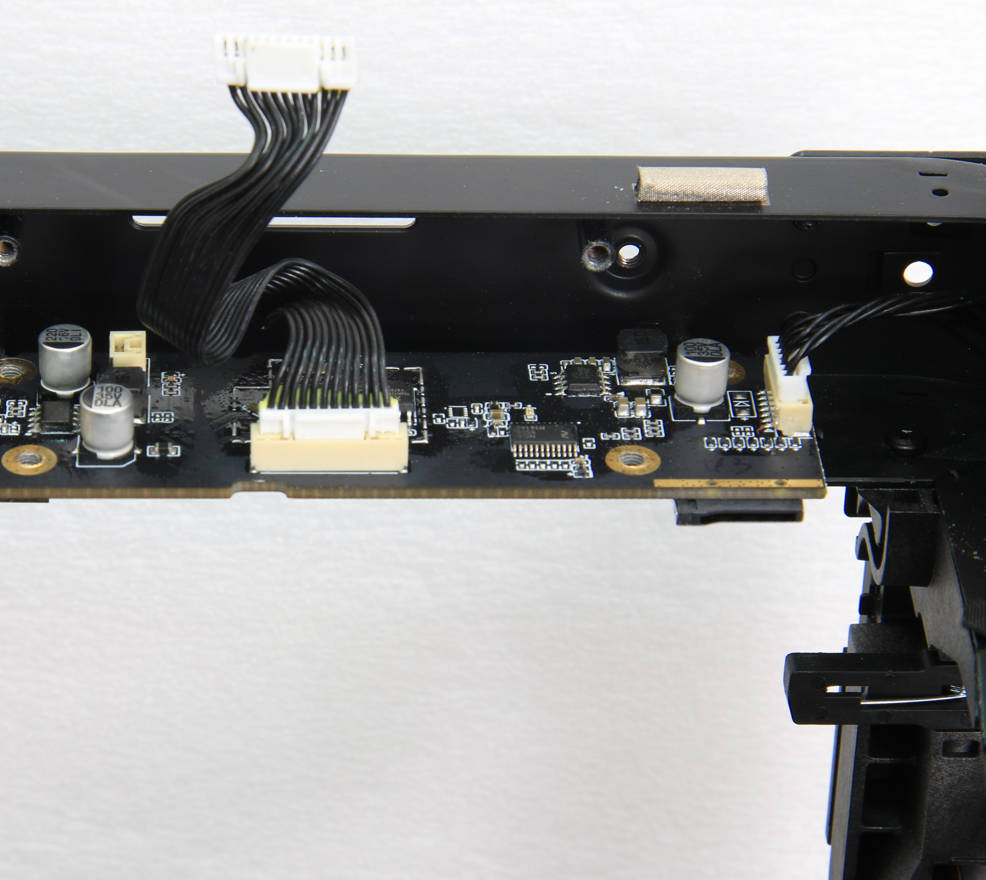

Paso 2 - Aflojar la placa AP
Consulte el contenido relevante de la placa AP para retirar la pantalla y la cubierta frontal, y retirar la placa AP del beam para exponer el conector MC-AP.
Paso 3 - Desconectar los cables
Desconectar el cable MC-AP de los conectores de la placa AP y la placa MC respectivamente.
Paso 4 - Retirar el cable MC-AP
Retirar las cintas de fijación, soltar el cable de la ranura del cable y retirar el cable MC-AP.
Montaje

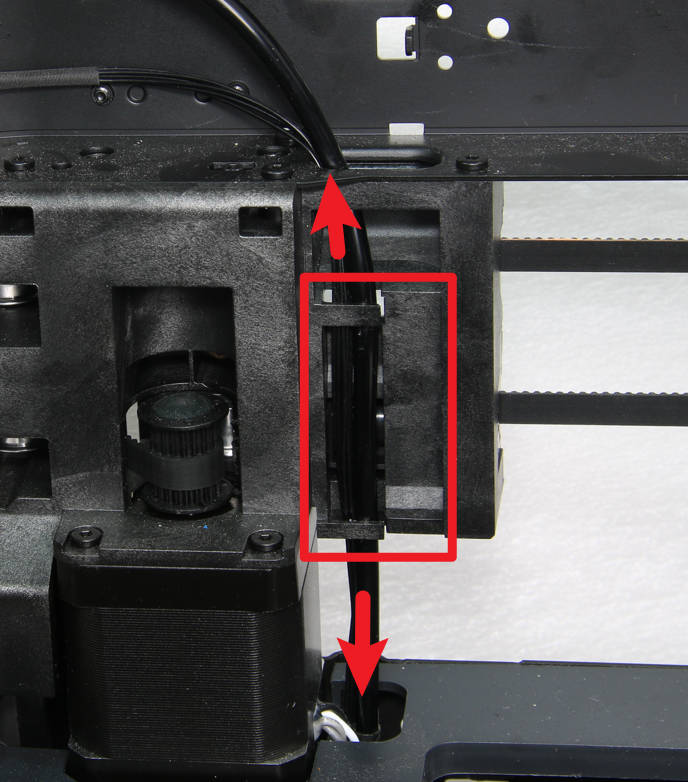

Paso 1 - Pasar el cable
Pasar el cable MC-AP por los agujeros del cable y presionarlo en la ranura del cable.
Paso 2 - Conectar el cable MC-AP
Conectar los dos extremos del cable a los conectores correspondientes de la placa AP y la placa MC respectivamente.
Paso 3 - Instalar la placa AP
Consulte el contenido relevante de la placa AP para instalar la placa AP y la pantalla.

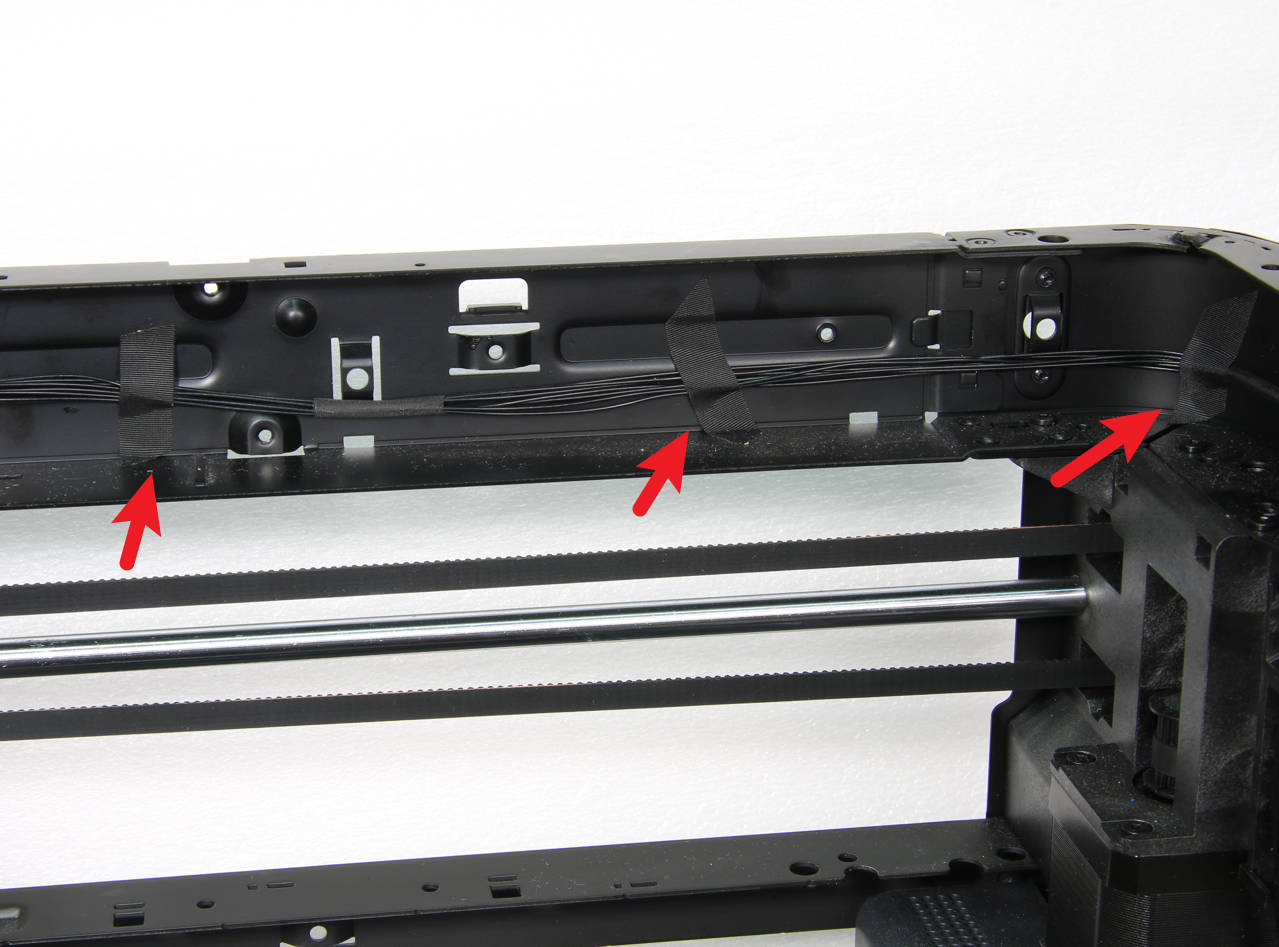

Paso 4 - Organizar el cable
Fijar el cable MC-AP a lo largo del beam con cintas.

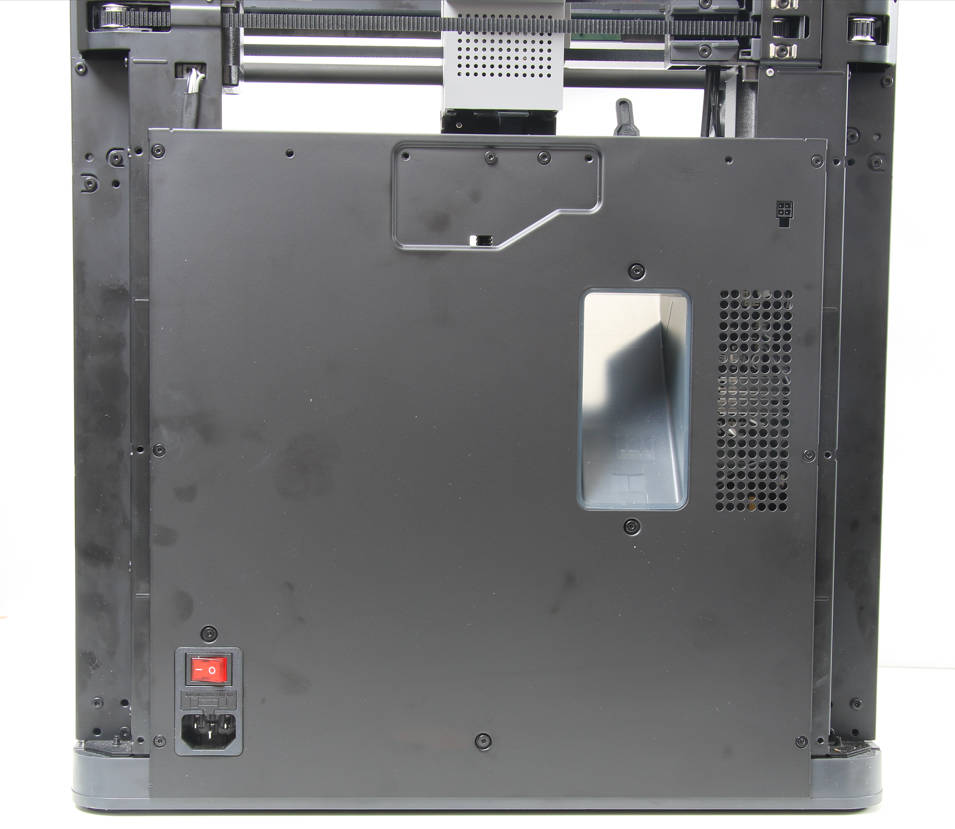

Paso 5 - Instalar el panel trasero
Consulte el contenido relevante de la Panel trasero para instalar el panel trasero.
Cómo verificar
Encender la impresora y ejecutar el proceso de calibración del dispositivo. Si la calibración pasa, la operación fue exitosa.
