Nota:
- Si hay topes en el eje Z de su impresora, use la llave hexagonal H2.0 para aflojar y retirarlos.
- Para la última versión de empaque, también pueden aplicarse otros cambios. Consulte el que reciba.
Tenga en cuenta que la película protectora, la espuma y el cartón pueden diferir de lo mostrado en el video de desempaque. Por ejemplo, la A1 recién enviada ha eliminado el cartón alrededor del cabezal. Consulte la máquina que recibió para obtener información precisa.
Asimismo, tenga en cuenta que la película protectora en la superficie de la cama caliente ha sido retirada. Dejamos de usar película protectora en la cama caliente por dos razones:
- El feedback de usuarios indicaba dificultad para retirar la película.
- Algunos usuarios olvidaron retirar la película.
Las muestras de filamento ya no se incluyen en el último empaque de la serie A1.
Paso 1: Desempacar y sacar la A1, AMS Lite y sus accesorios.
- Use las asas en ambos lados de la bolsa plástica dentro de la caja de cartón para sacar la impresora de la caja. Coloque la impresora sobre una superficie plana y retire la espuma protectora de su superficie.
2. Lea la guía de inicio rápido y familiarícese con las precauciones para el desempaque. Saque los accesorios, la AMS Lite (con cable de 4 pines) y la impresora.
No soporte el eje X con las manos al retirar el bastidor de la impresora. En su lugar, agarre el soporte del eje Z con la mano.
- Al retirar la base de la impresora, no sostenga la cama caliente con las manos. En su lugar, levante toda la base plástica.
Retire la espuma.
Paso 2: Verificar los accesorios en la caja de empaque.
La caja de empaque incluye los siguientes elementos: carcasa base de la impresora A1, marco de la impresora A1, tornillos de la carcasa base (tornillos ST3-23 para la base), cuerpo de AMS Lite, soporte de AMS Lite y tornillos de instalación (tornillos BT3-6 para el soporte de AMS Lite), soporte giratorio de carrete para AMS Lite, Limpiador de purga y sus tornillos (tornillos M3-12 para el limpiador de purga), soporte de carrete, tubos PTFE (4 en total, dos más largos y dos más cortos, para AMS Lite), tubo PTFE (1 para soporte de carrete externo), Placa PEI texturizada, Filamento de muestra, Herramienta de limpieza de obstrucción, Llaves Allen (H2 y H1.5), Wiper de boquilla de cama caliente, Organizador de cables, Cuchilla de raspado Bambu y sus tornillos, Cortador de filamento de repuesto, Grasa lubricante, Aceite lubricante, Guía de inicio rápido, Hoja de garantía, Aviso legal y pautas de seguridad, tarjeta MicroSD de 32 GB (dentro de la impresora).
En el último empaque, los elementos de la caja de accesorios ahora se colocan en bolsas plásticas transparentes.
Paso 3: Desbloquear la cama caliente

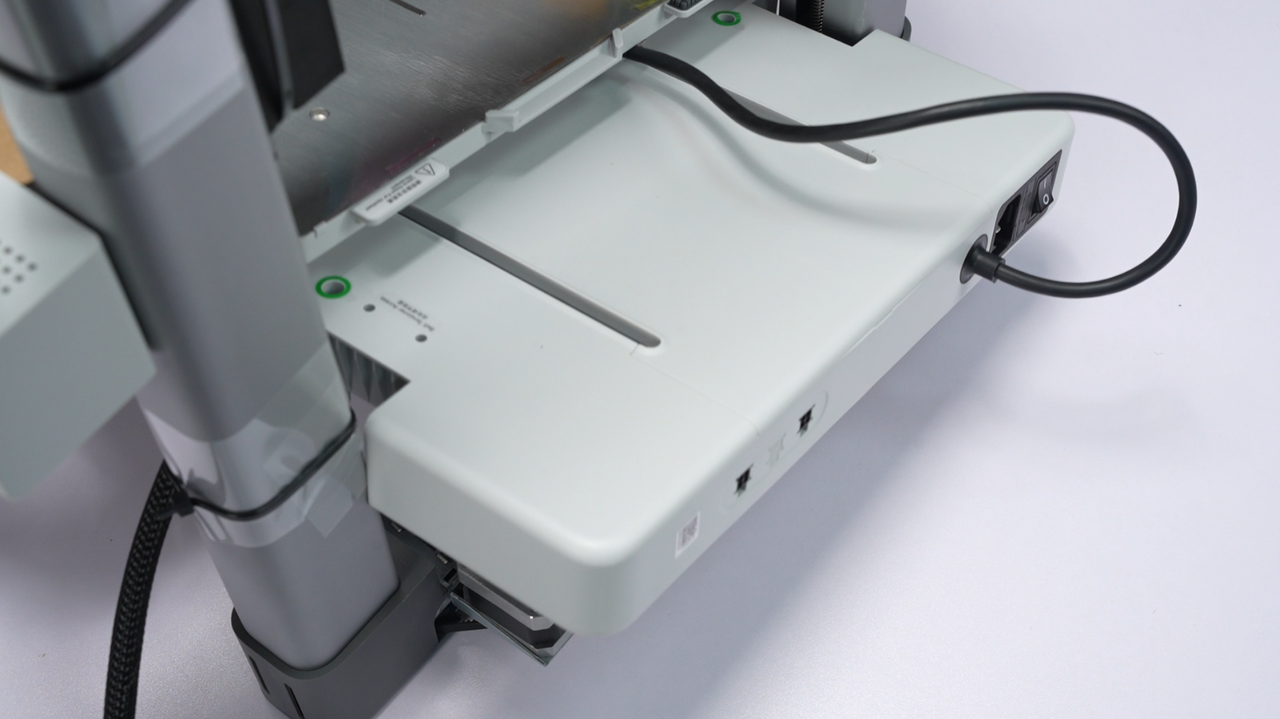

1. Gire la carcasa base 90 grados hacia el lado opuesto a la pantalla.

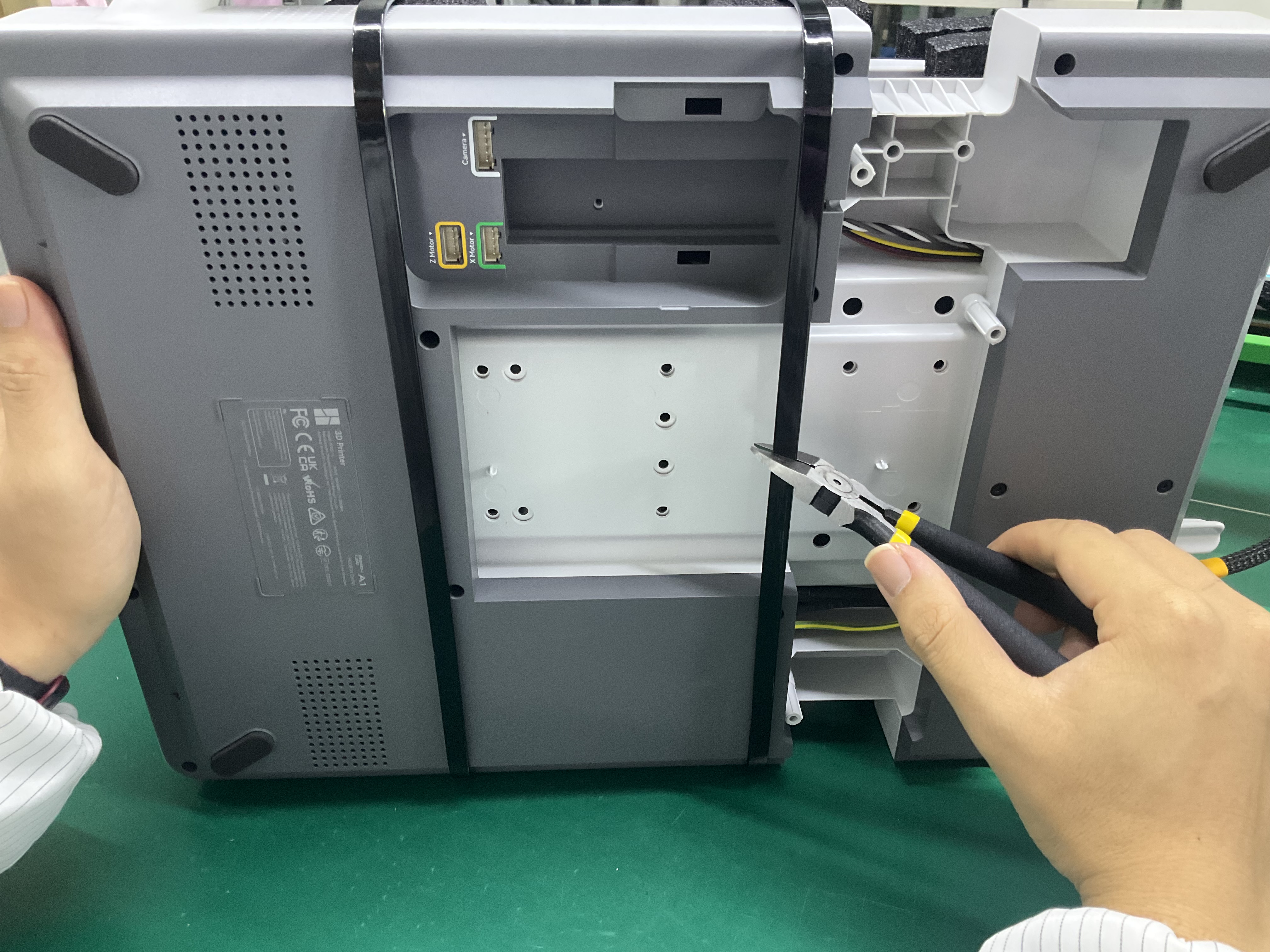

2. Desbloquee la cama caliente cortando el cordón de plástico inferior.
Paso 4: Montar la base de la impresora y el marco de la impresora.

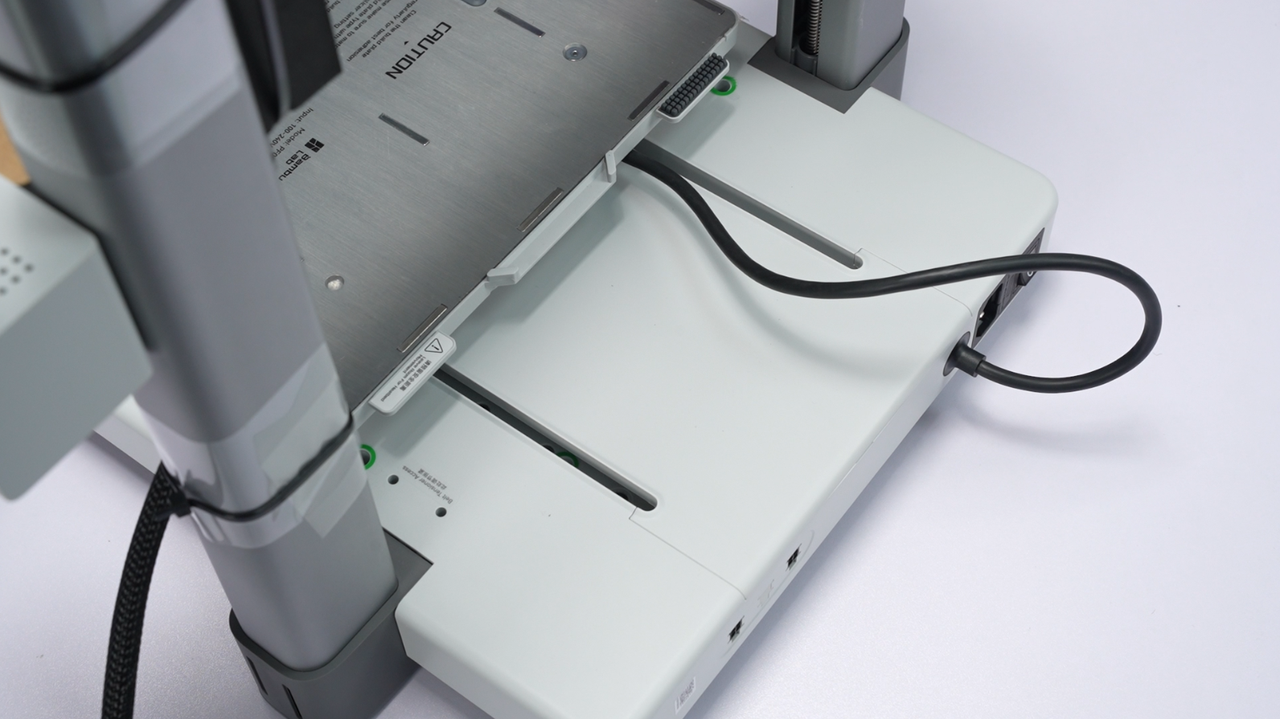

1. Coloque el marco de la impresora como se muestra en la imagen, retirando la caja de cables de la base.

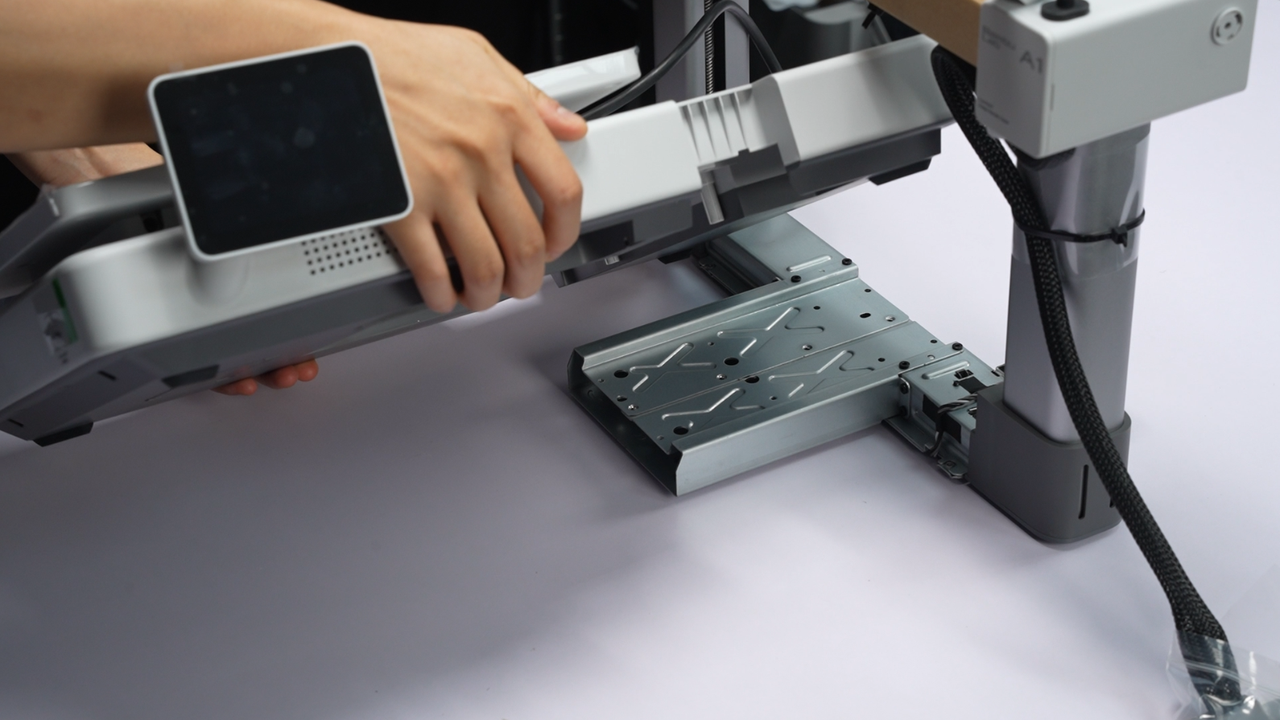

2. Incline la carcasa base aproximadamente 45 grados para pasar por el marco de la impresora. (Use la pantalla como indicador de orientación; se recomienda levantar el lado con la pantalla más alto para una operación más sencilla)
3. Alinee la ranura con el marco de la impresora como se muestra en la imagen.

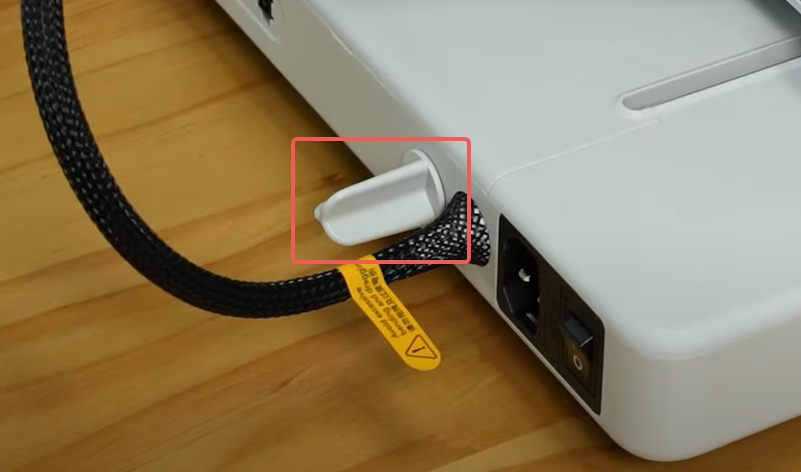

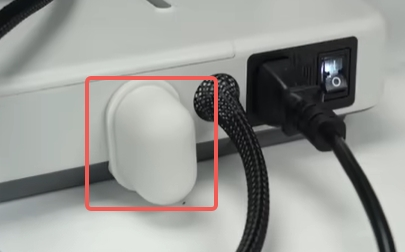

En las nuevas impresoras A1, habrá dos versiones de un tope cerca del cable de la cama caliente.
4. Baje lentamente la carcasa base hasta quedar totalmente alineada con el marco de la impresora sobre la mesa.
Paso 5: Desbloquear el cabezal
Corte los cordones de plástico y el cartón que envuelven el cabezal y el eje X, y retire los cordones y las espumas de la base de la impresora.
Nota: La impresora A1 recién enviada ha eliminado el cartón alrededor del cabezal. Consulte la impresora según su entrega.
Paso 6: Desbloquear el eje Z
Si su impresora tiene topes en el eje Z, retire los tornillos para eliminarlos.
Paso 7: Retirar la cubierta de la guía lineal Y

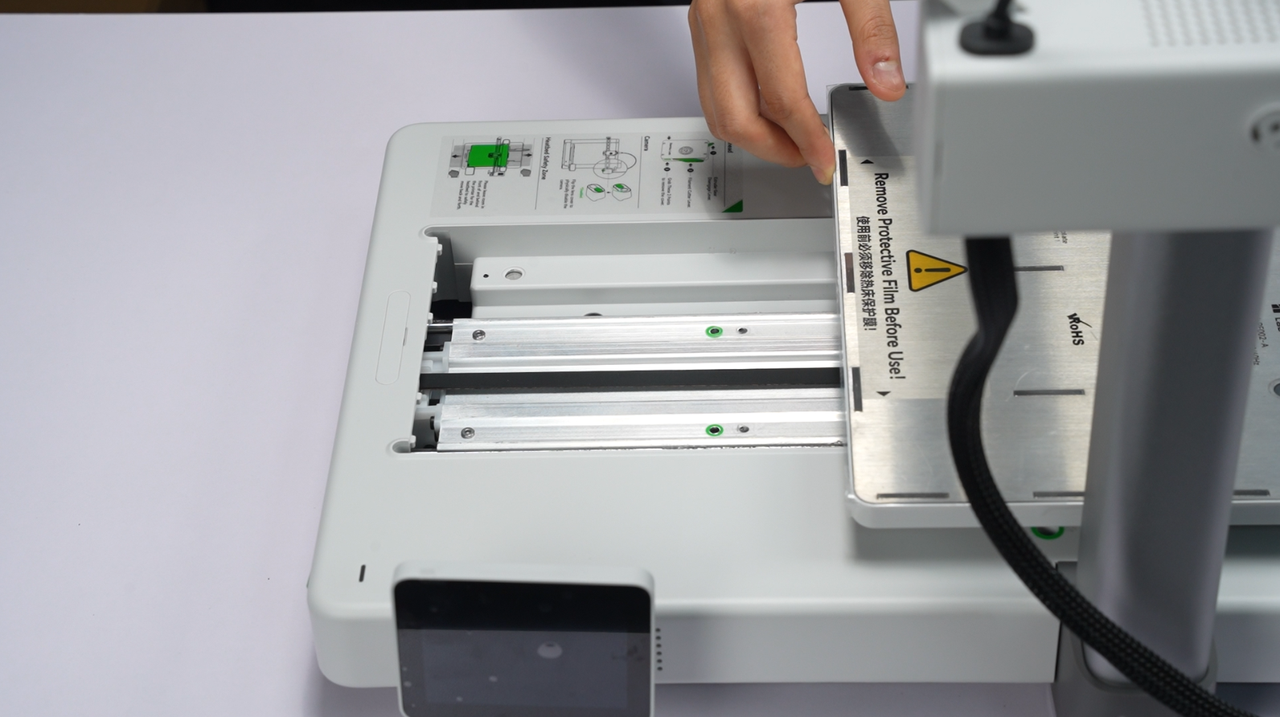

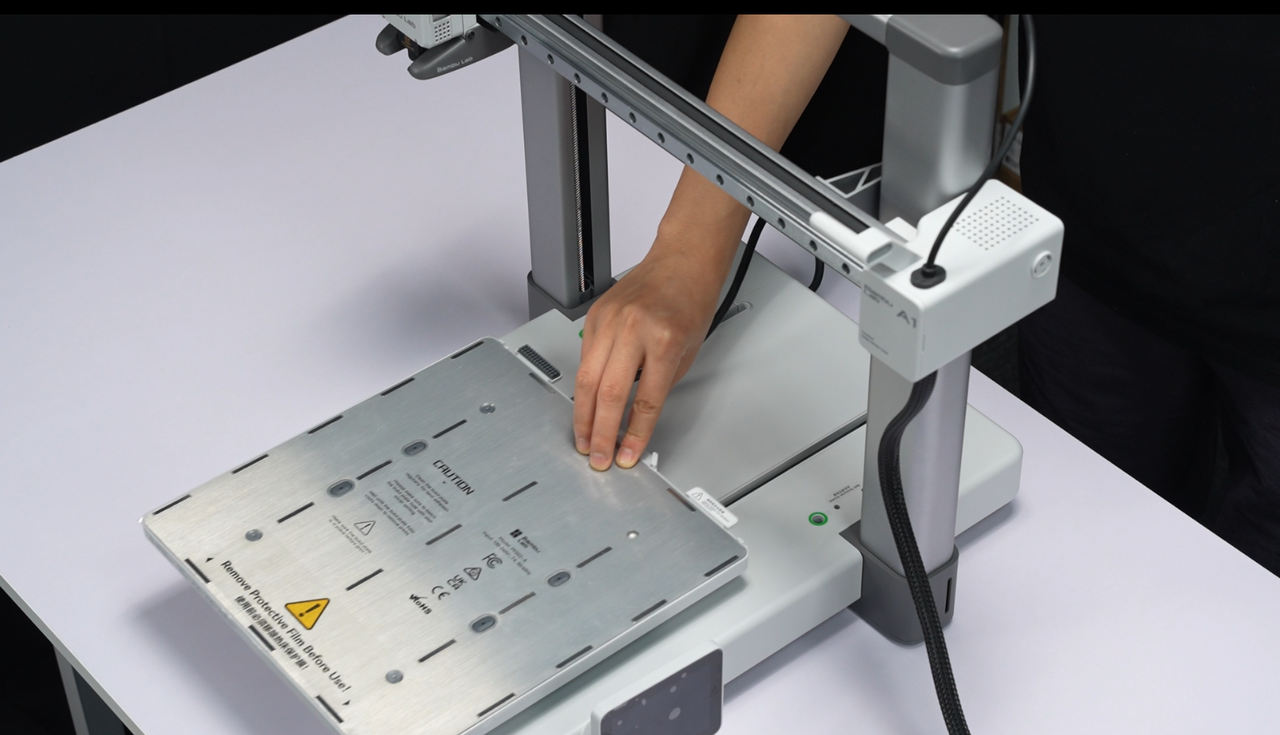

1. Empuje la cama caliente completamente hacia el extremo frontal, donde se encuentra la pantalla.
2. Abra la cubierta de la guía lineal Y.
3. Retire suavemente la cubierta de la guía lineal Y.

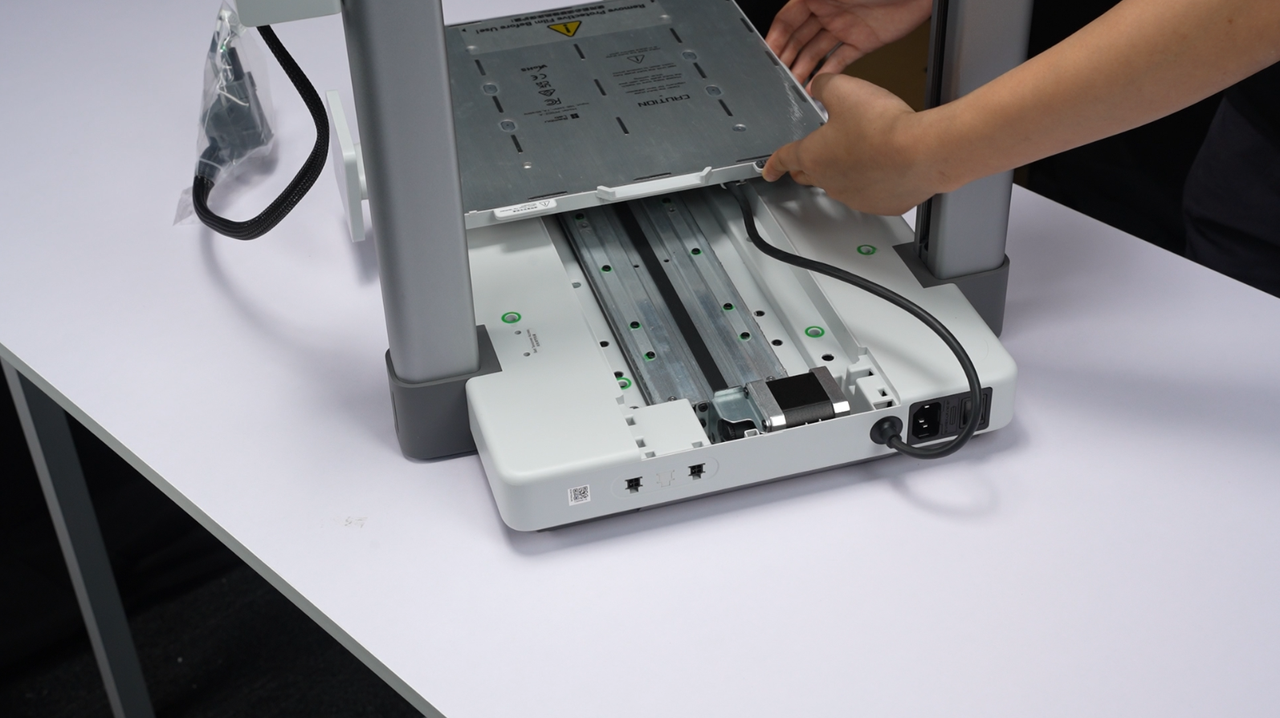

Paso 8: Bloquear la carcasa base (Este paso requiere instalar un total de 12 tornillos).

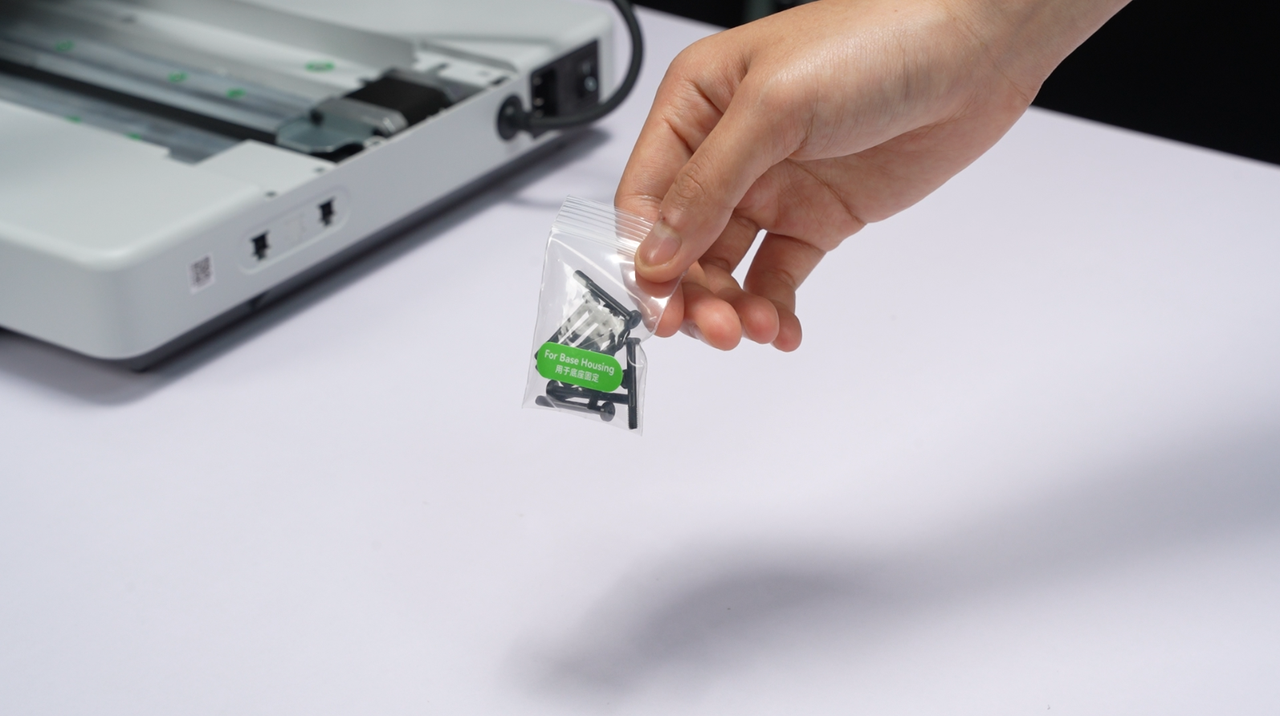

1. Instale 10 tornillos ST3-23 (Para carcasa base) en los agujeros resaltados en verde.
2. Empuje la cama caliente hacia el otro extremo.
3. Instale 2 tornillos ST3-23 (Para carcasa base) en los agujeros resaltados en verde.
Paso 9: Volver a instalar la cubierta de la guía lineal Y.

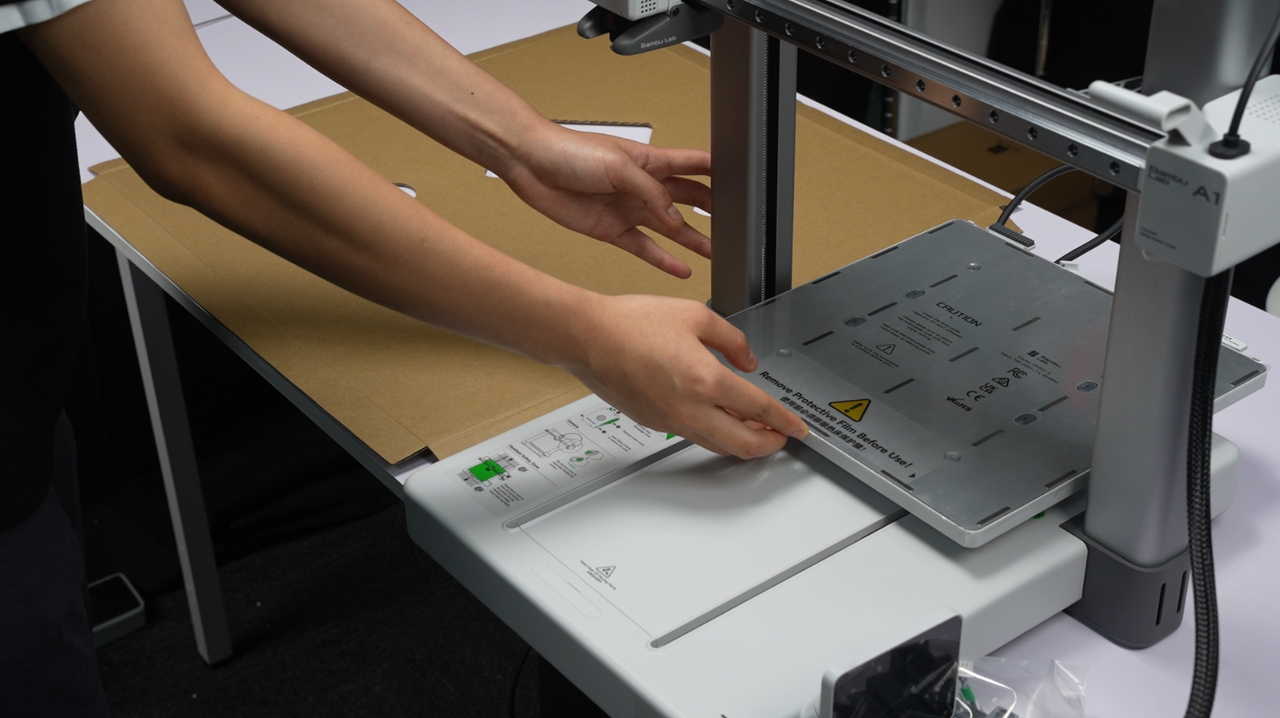

1. Empuje la cama caliente completamente hacia el extremo frontal nuevamente, donde se encuentra la pantalla.
2. Deslice suavemente la cubierta de la guía lineal Y de vuelta a su posición. Asegúrese de alinear el clip.
Paso 10: Colocar la impresora sobre la mesa con la base de la impresora frente a usted, preparándose para el siguiente paso de conectar la caja de cables
1. Una vez más, empuje la cama caliente hacia el extremo opuesto a la pantalla.

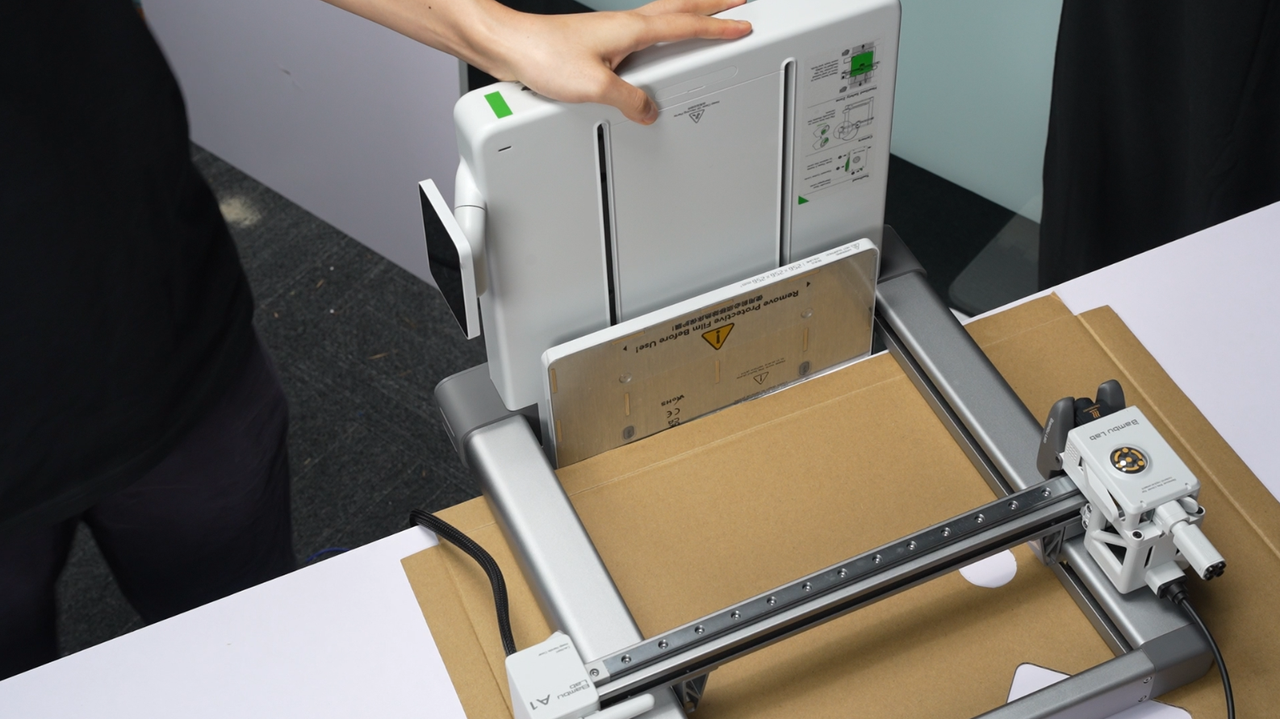

2. Gire la A1 90 grados hacia su parte trasera, apoyándola en el borde de una mesa. (Se recomienda cubrir la mesa con cartón para protegerla.)
3. Antes de continuar, asegúrese de que la impresora esté estable sobre la mesa y sostenga firmemente la base de la impresora.
Paso 11: Conectar la caja de cables

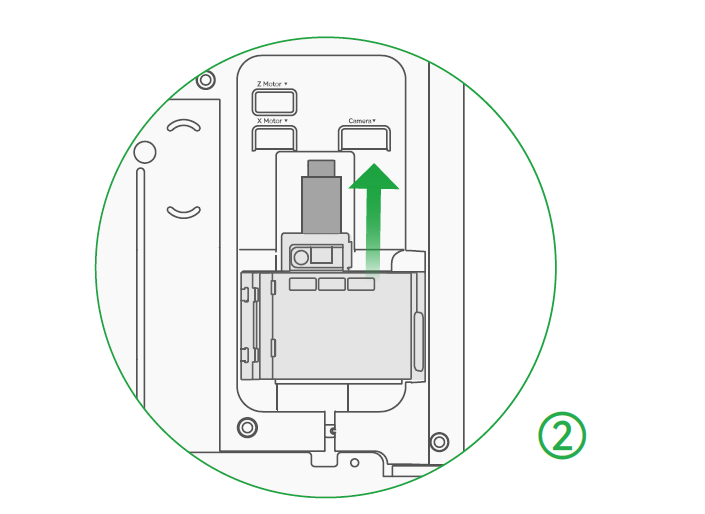

1. Alinee los dos clips de la caja de cables con los agujeros en la carcasa de la base.
2. Deslice la caja de gestión de cables hacia arriba hasta que el cable Type-C quede insertado firmemente en su ranura. (No fuerce el cable en su lugar.)
Inserte hasta que la parte metálica del cable sea casi invisible.
3. Asegúrese de que la caja de cables esté intacta y alineada con las ranuras, luego apriete los tornillos preinstalados según las posiciones resaltadas.
Paso 12: Conectar los conectores
1. Conecte los tres conjuntos de cables según su color.
2. Inserte el cable con la etiqueta amarilla en la ranura del cable, luego cierre la tapa de la caja de cables.
Paso 13: Colocar la impresora en posición vertical, retirar la película protectora de la superficie de la cama caliente y colocar la placa de impresión.
Los métodos de empaque de las máquinas enviadas en diferentes periodos pueden variar ligeramente, y algunos modelos requieren retirar la película protectora de la superficie de la cama caliente. Consulte la etiqueta en la superficie de la cama para determinar si debe retirar la película.

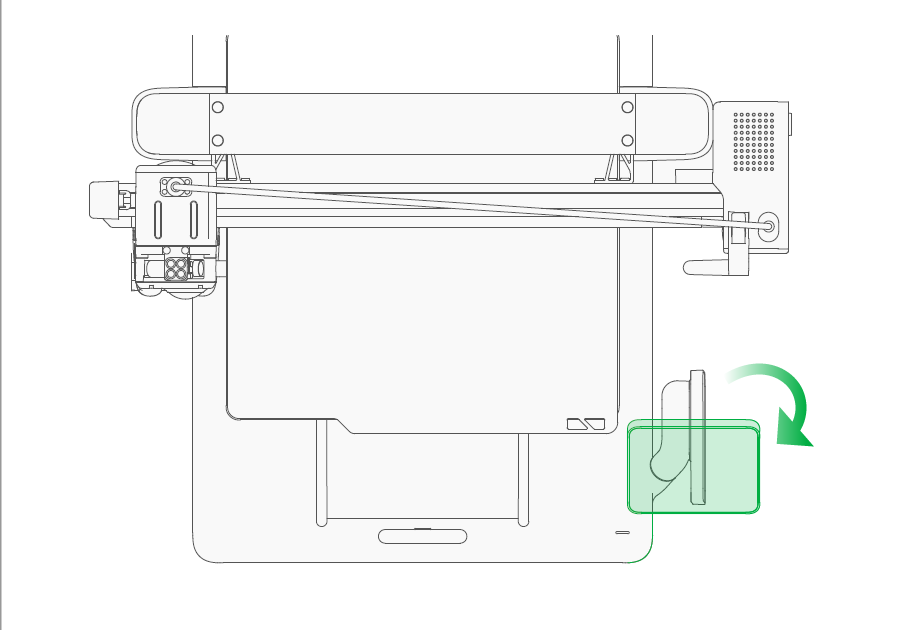

Paso 14: Desplegar la pantalla táctil y retirar la película protectora de la pantalla.
Despliegue la pantalla táctil y asegúrese de que esté en su lugar, como se muestra en la imagen.

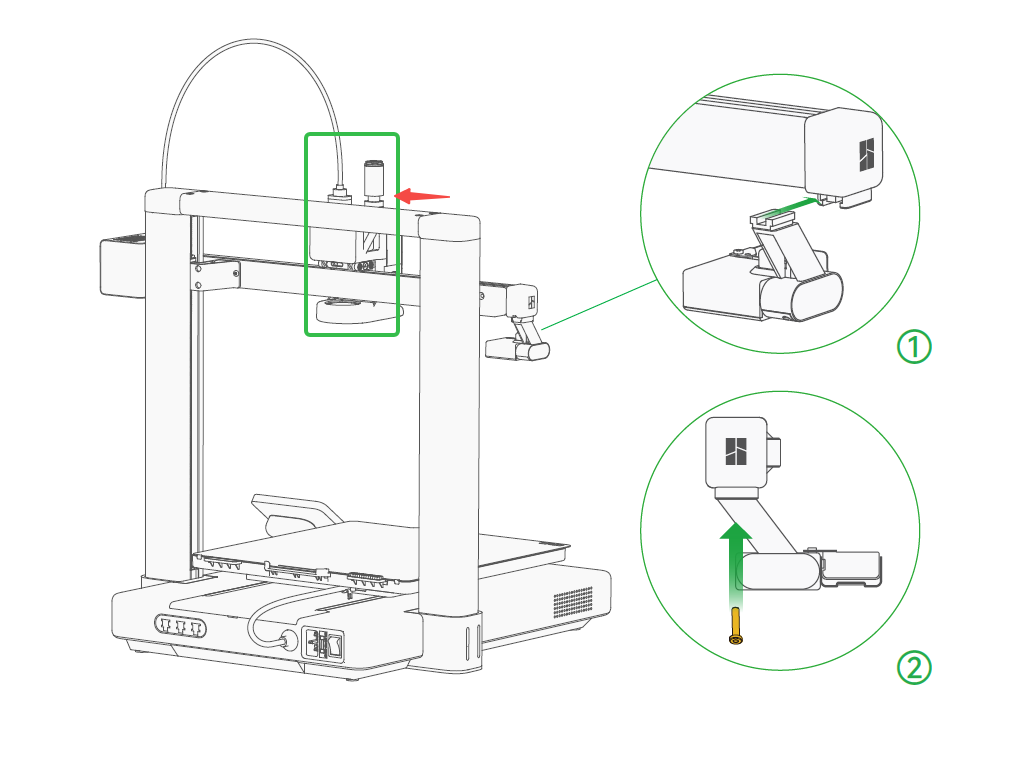

Paso 15: Instalar el limpiador de purga
Si el cabezal se movió hacia la izquierda extrema durante la operación, empuje suavemente el cabezal hacia la cubierta del motor antes de instalar el limpiador de purga, para dejar espacio de instalación.
Deslice la unidad del limpiador de purga en la ranura al final del eje X desde atrás hacia adelante. Instale el tornillo 1×M3-12 (Para limpiador de purga) del kit de accesorios para fijar el limpiador de purga en su lugar.

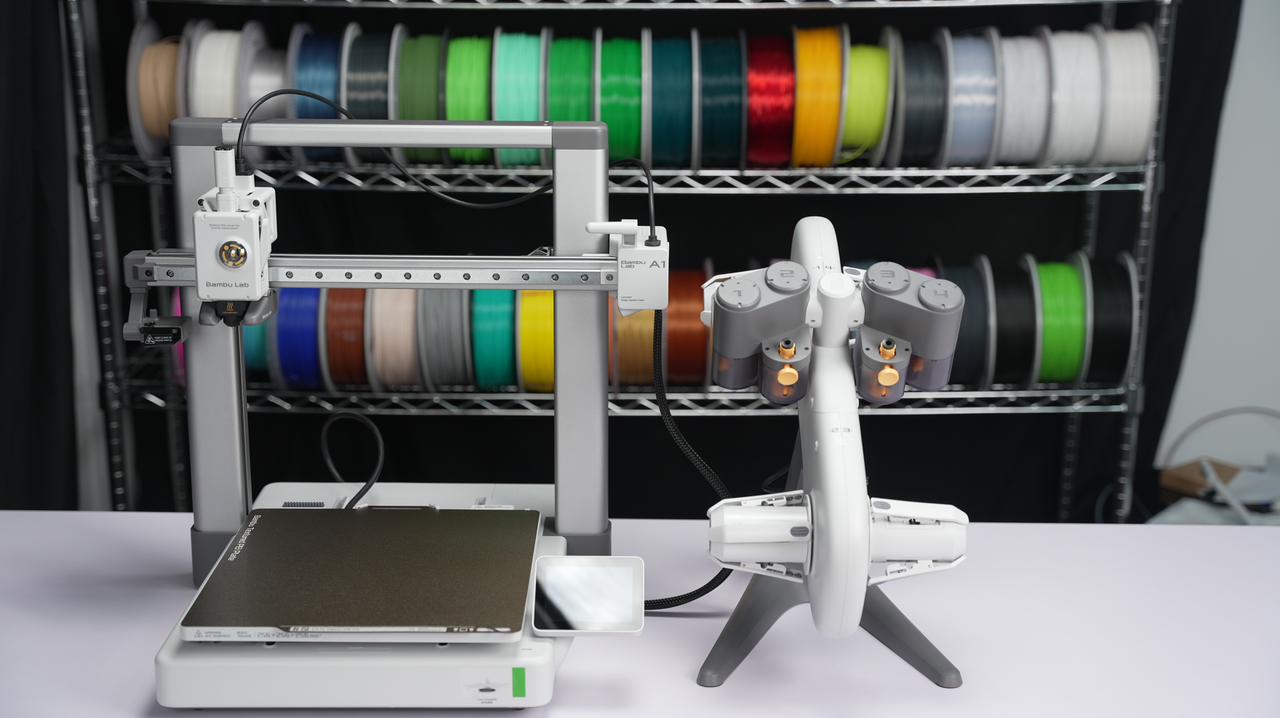

Paso 16: Montar el AMS Lite

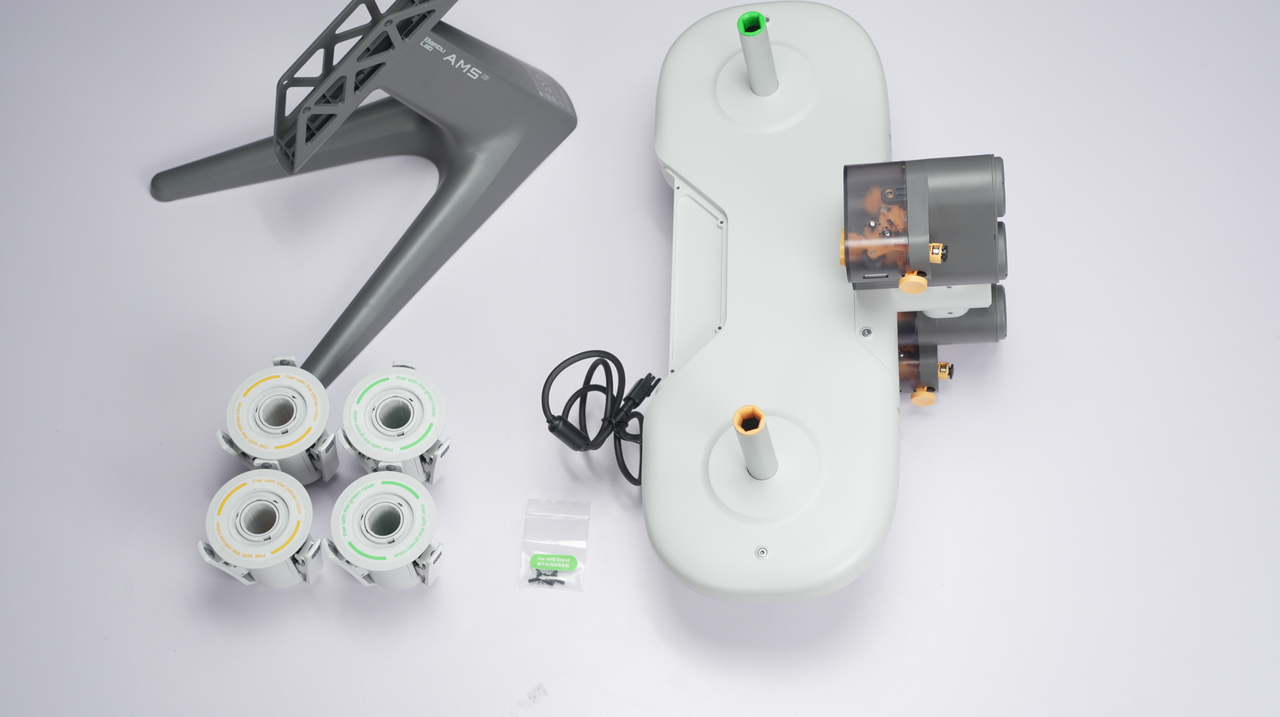

1. Coloque el cuerpo del AMS Lite sobre el soporte. (Cable en el extremo superior)
2. Fije el AMS Lite con los 4×BT3-8 tornillos (Para soporte AMS) del kit de accesorios.
3. Deslice los soportes de carrete giratorios hacia adentro, teniendo cuidado de coincidir los colores para evitar dañar las piezas. (Como se muestra en el diagrama, amarillo coincide con amarillo, verde coincide con verde)
Los soportes de carrete giratorios amarillos tienen un clip hexagonal en su interior, lo que facilita alinearlos con la posición de bloqueo. Los soportes de carrete giratorios verdes son rectangulares, por lo que se recomienda alinearlos aproximadamente con el agujero antes de insertarlos, luego moverlos paralelamente con ajustes mínimos para asegurar la alineación con la posición de bloqueo.
4. Coloque el AMS Lite en el lado derecho de la impresora A1 después de instalar correctamente los soportes de carrete giratorios.

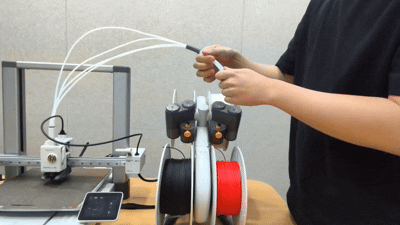

5. Inserte todos los cuatro tubos PTFE en el hub de filamento del cabezal.
Inserte dos tubos PTFE más cortos en los puertos 1 y 2. Inserte dos tubos PTFE más largos en los puertos 3 y 4.
Recordatorio amable: Asegure la colocación adecuada del organizador de silicona en los tubos PTFE del AMS Lite para evitar una resistencia excesiva en la alimentación y posibles errores.
6. Inserte el cable del cabezal en el organizador.
La posición óptima para el organizador es alinear el borde del hub con el borde inferior de la viga una vez que entre en contacto con el hotend y la cama caliente. Esto se debe a que en esta posición, la probabilidad de que el Type-C interfiera con la columna del eje Z se minimiza, evitando cualquier interrupción en la conexión Type-C.
Deje un espacio seguro para el movimiento de la cama caliente (el diagrama muestra el área necesaria para el movimiento de la cama). El cable de la cama caliente requiere más espacio en la parte trasera de la máquina, consulte la FAQ de A1 sobre el espacio necesario alrededor de la impresora.

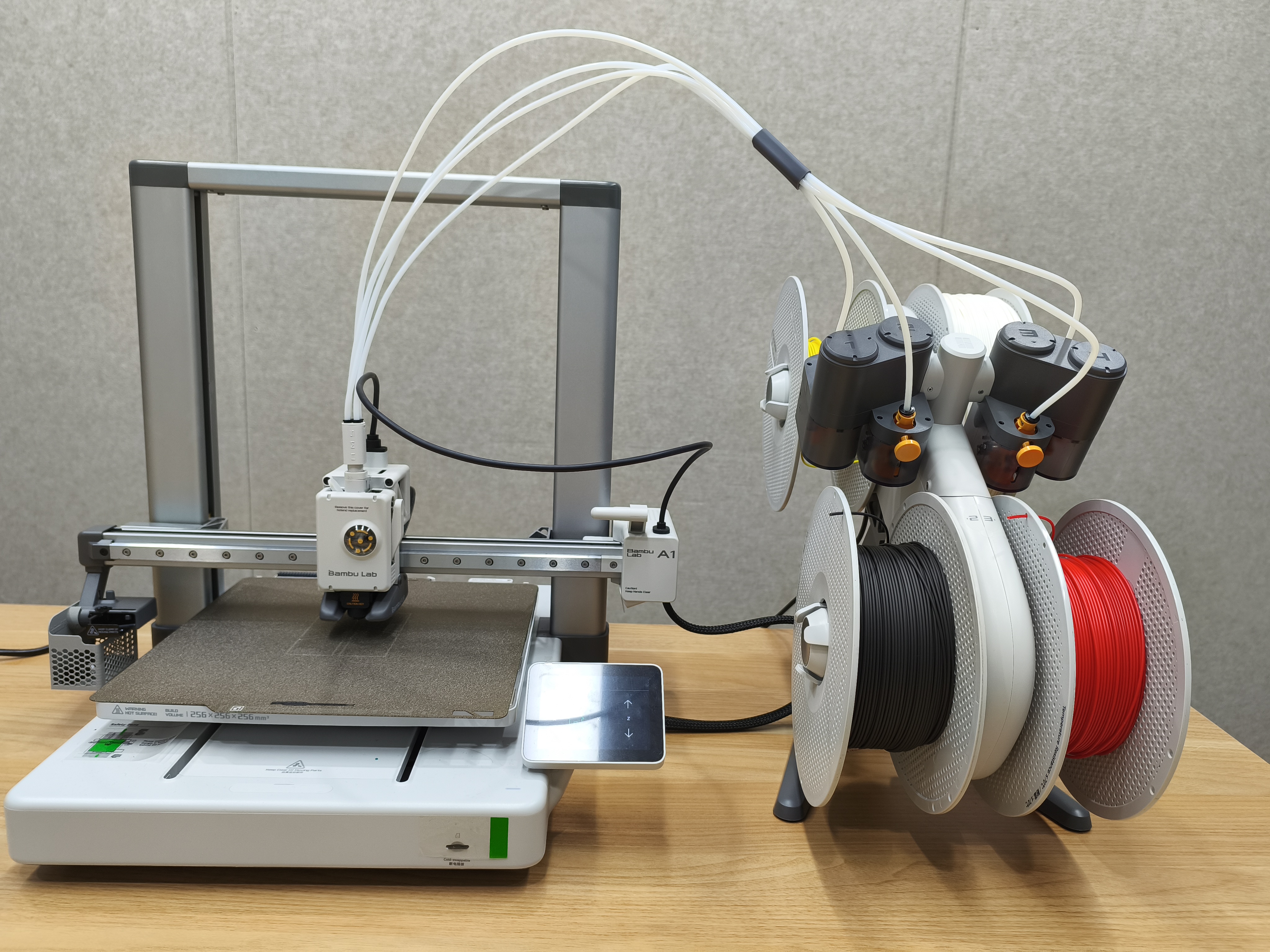

Nota Los tubos PTFE pueden deformarse naturalmente debido al envejecimiento tras un uso prolongado. Cuando esto ocurre, el ángulo de curvatura del tubo de alimentación de AMS Lite puede volverse demasiado grande, lo que podría provocar fallos en la alimentación.
Puede seguir los pasos a continuación para ayudar a que los tubos de alimentación de AMS Lite permanezcan derechos:
Paso 1: Ajustar la longitud de los tubos entre el organizador de silicona y el AMS Lite

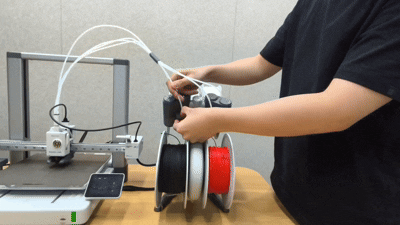

- Suelte los tubos PTFE de los cuatro puertos del AMS Lite.
- Ajuste las longitudes de los tubos para que la distancia desde el extremo de cada tubo hasta el organizador de silicona sea aproximadamente igual.
Como se muestra en la figura, la longitud entre el extremo del tubo y el organizador de silicona es aproximadamente de 15 cm.
- Inserte dos tubos PTFE más cortos en los puertos 1 y 2. Inserte dos tubos PTFE más largos en los puertos 3 y 4.

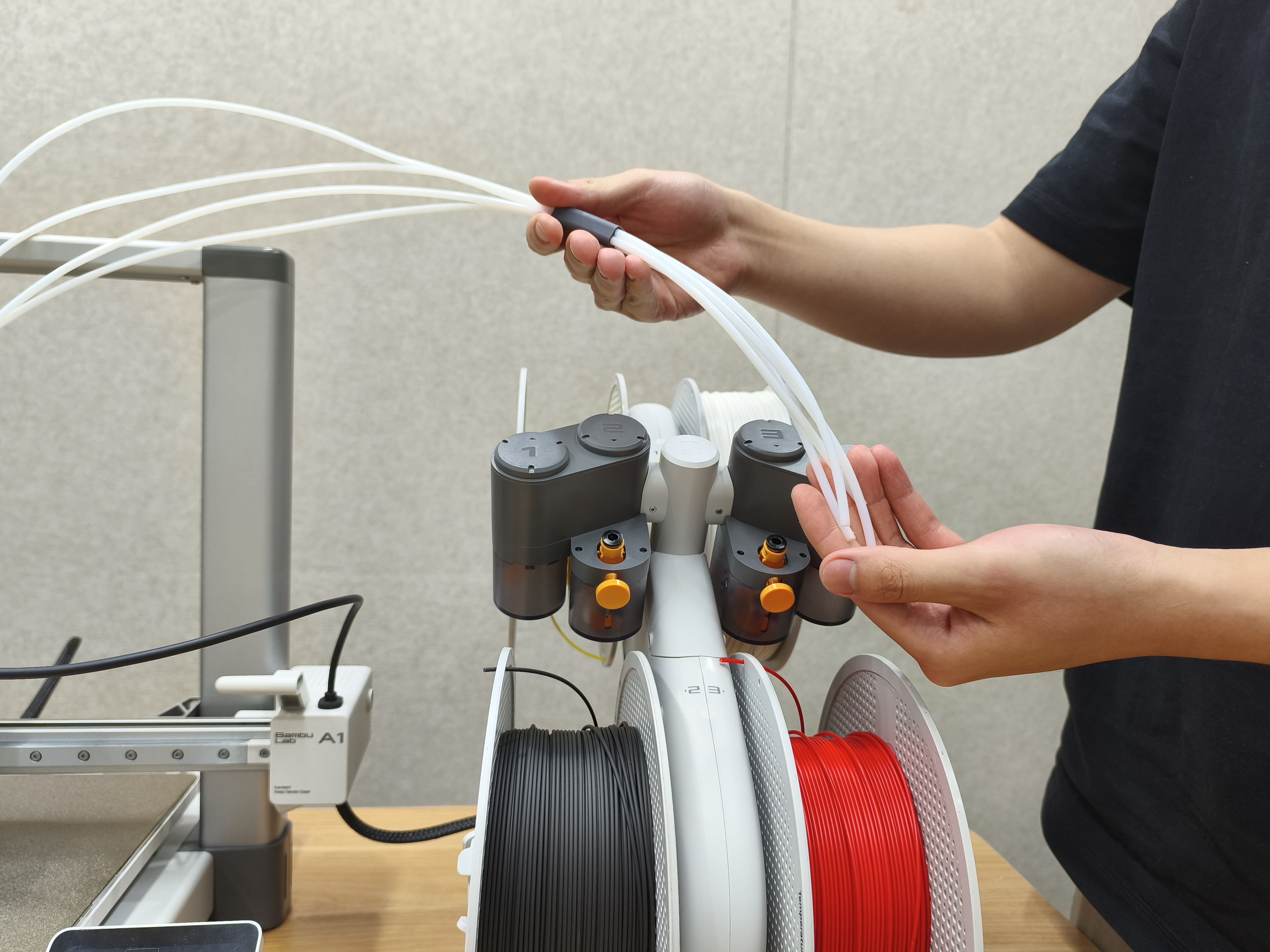

En este punto, los tubos de alimentación conectados al AMS Lite formarán una estructura piramidal de tres lados, permitiendo que los tubos permanezcan derechos.
Paso 2: Ajustar el ángulo del tubo

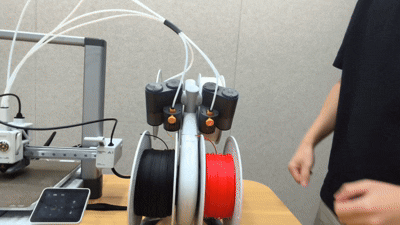

Algunos tubos pueden estar severamente envejecidos, y aun después de completar el Paso 1, es posible que no permanezcan derechos. En este caso, puede ajustar el ángulo del tubo.

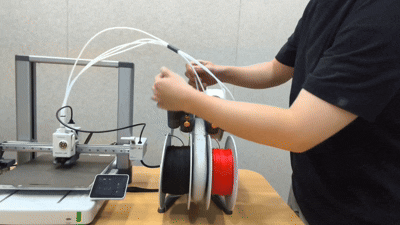

Suelte el tubo PTFE severamente curvado del puerto del AMS Lite.
Vuelva a insertar el tubo en el puerto en la dirección opuesta a su curvatura.
Paso 17: Encender la impresora y el AMS Lite
Conecte el conector de 4 pines del AMS Lite al puerto del A1 mini. (cualquiera de ellos); asegúrese de que el cable de 4 pines esté insertado correctamente y alineado con la dirección del clip de protección.

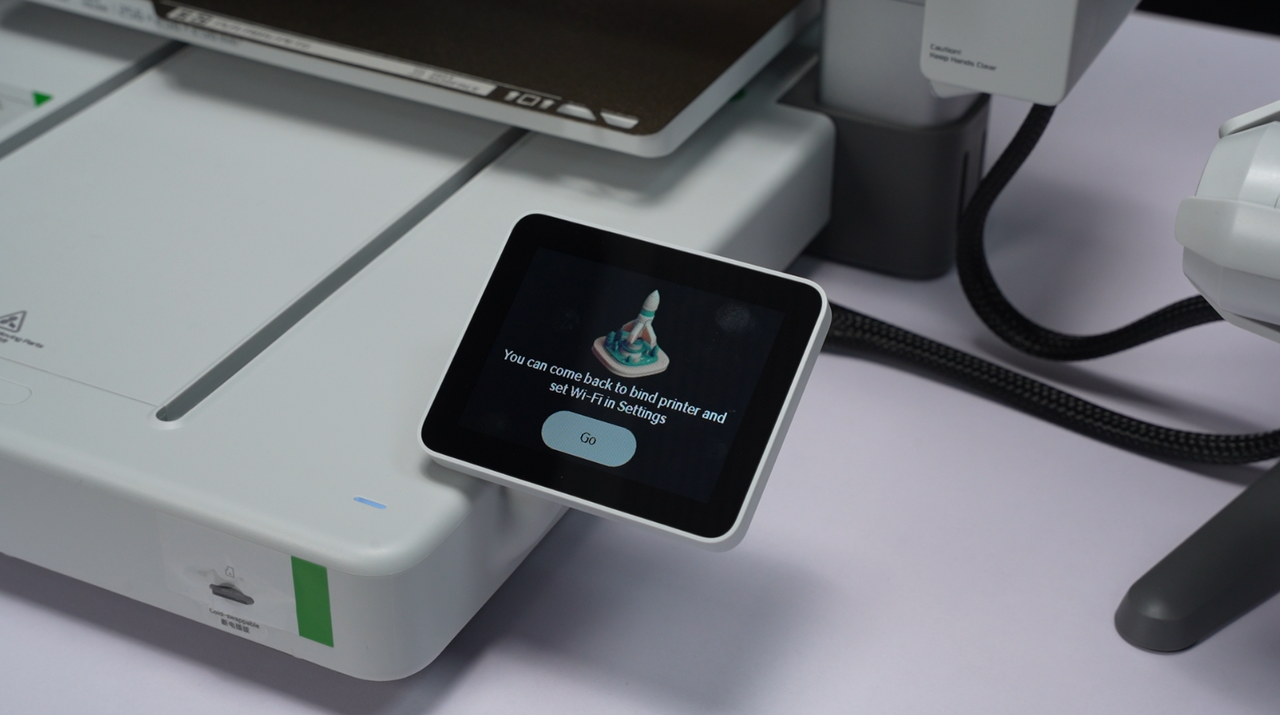

Paso 18: Siga las indicaciones en pantalla para completar el proceso de inicialización y calibración.
Asegúrese de que la placa de impresión esté instalada y limpia. Después de encender la impresora, siga las indicaciones en pantalla para completar la inicialización y calibración de la impresora.
Si omitió el proceso de red y los pasos de vinculación con Bambu Handy durante el desempaque, aún puede conectar y vincular la impresora a Bambu Handy en la página de configuración después de completar la calibración de la impresora.
Apéndice: Instalación del soporte para bobina externa y primera impresión con A1
Si desea utilizar una bobina externa, puede consultar los siguientes pasos para instalar el soporte para bobina, el tubo PTFE y la bobina de filamento.
Si utiliza exclusivamente el AMS Lite para imprimir, puede decidir si instala el soporte para bobina.

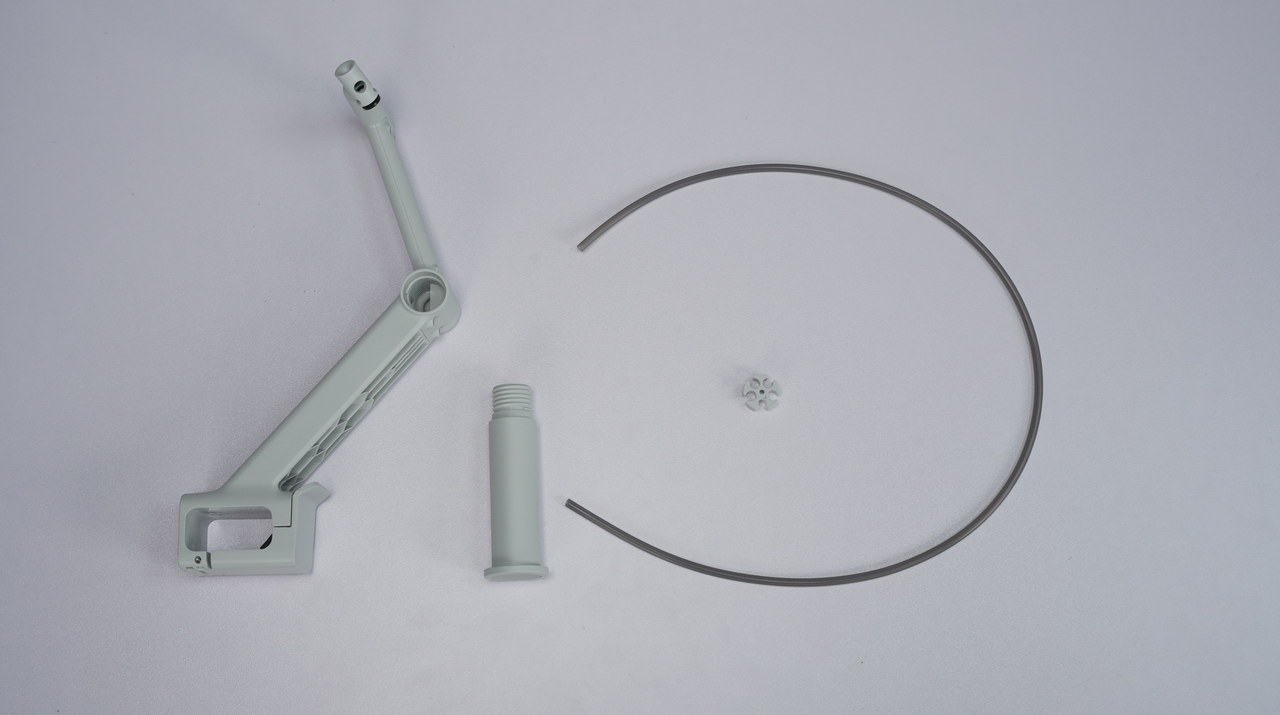

1. Ensamble el soporte para bobina.
Afile la varilla de soporte en el cuerpo principal del soporte para bobina.
2. Fije el soporte para bobina a la viga transversal del marco, con el lado que presenta el logotipo de Bambu Lab orientado hacia adelante.
Se recomienda instalar el soporte en el centro derecho de la viga, cerca de la viga lateral derecha.
3. Como se muestra en la imagen, utilice el tubo PTFE más corto para conectar la entrada de filamento de cualquier cabezal. El filamento será alimentado a través de este tubo PTFE.
4. Instale el organizador de cables. Inserte el cable negro en el agujero pequeño del organizador e inserte el tubo PTFE en cualquiera de los agujeros más grandes.
La posición óptima para el organizador es alinear el borde del cubo con el borde inferior de la viga una vez que esté en contacto con el hotend y la cama caliente. Esto se debe a que, en esta posición, la probabilidad de que el Type-C interfiera con la columna del eje Z se minimiza, evitando cualquier interrupción en la conexión Type-C.
Coloque la bobina de filamento en el soporte para bobina y luego alimente el filamento en el tubo PTFE.
5. Coloque una caja o recipiente para capturar las purgas de filamento que caen del limpiador de purga.

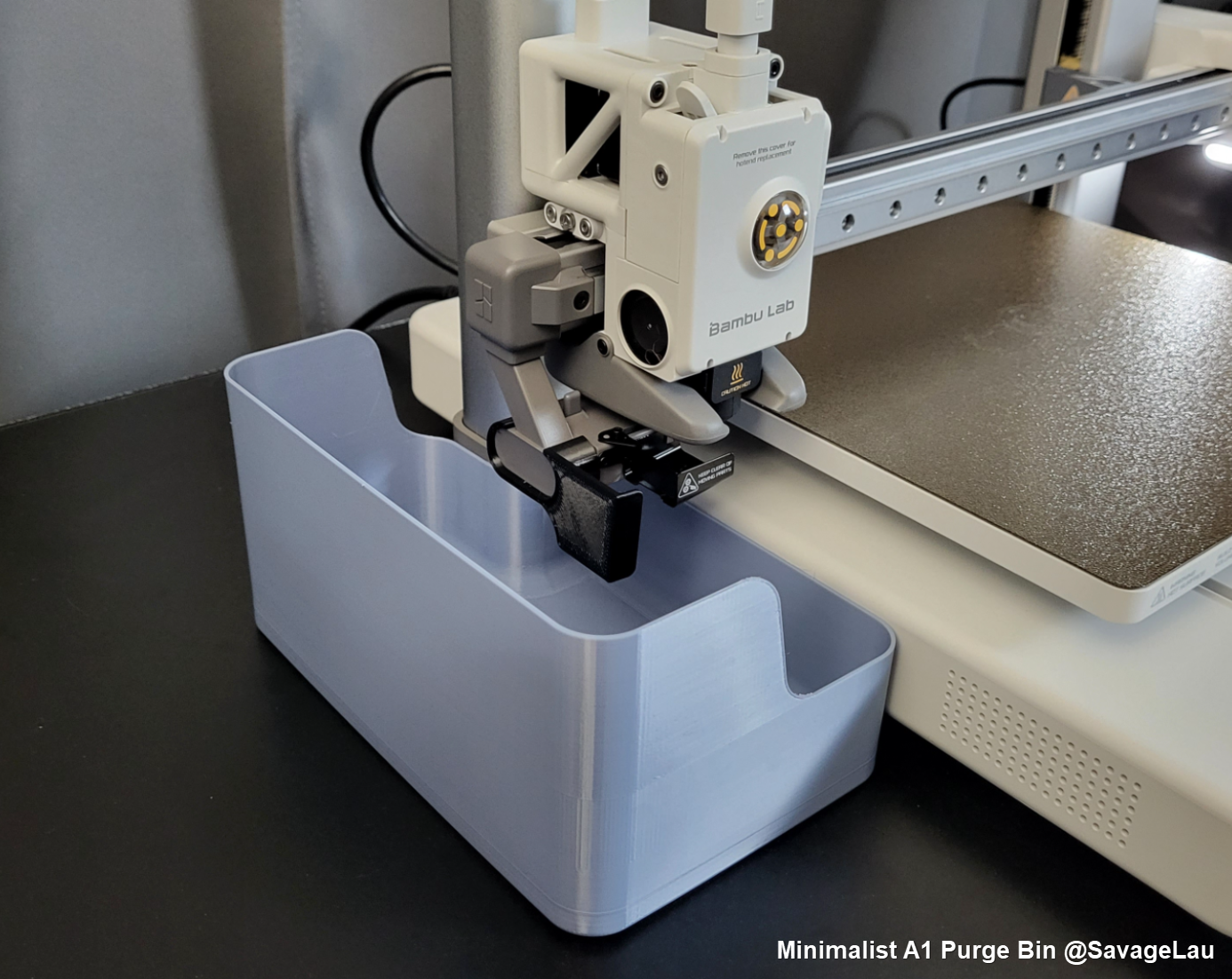

La pequeña caja en la que se envía el filamento es una solución adecuada hasta que se configure una alternativa mejor (como el ejemplo mostrado a continuación). Asegúrese de colocar el recipiente debajo del limpiador de purga, junto al lado izquierdo de la impresora.
Buscar un contenedor de purga A1 en MakerWorld para imprimir su propio.
Debido al espacio limitado, consulte el primer impresión con AMS Lite para el tutorial de la primera impresión.
