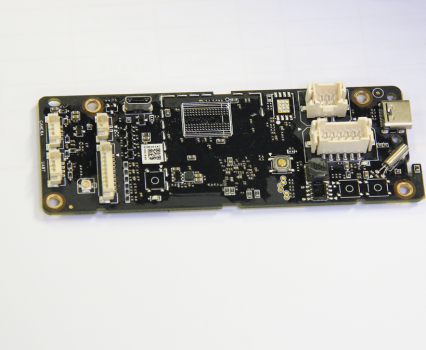

¿Qué es la placa AP?
La placa AP se refiere a la placa de aplicación, es una placa de circuito que controla la interacción de información dentro de la unidad. Proporciona un entorno operativo autónomo que ofrece todas las capacidades del sistema necesarias para soportar las aplicaciones de la impresora, incluyendo la gestión de memoria, el firmware del sistema, el procesamiento gráfico y la decodificación multimedia.

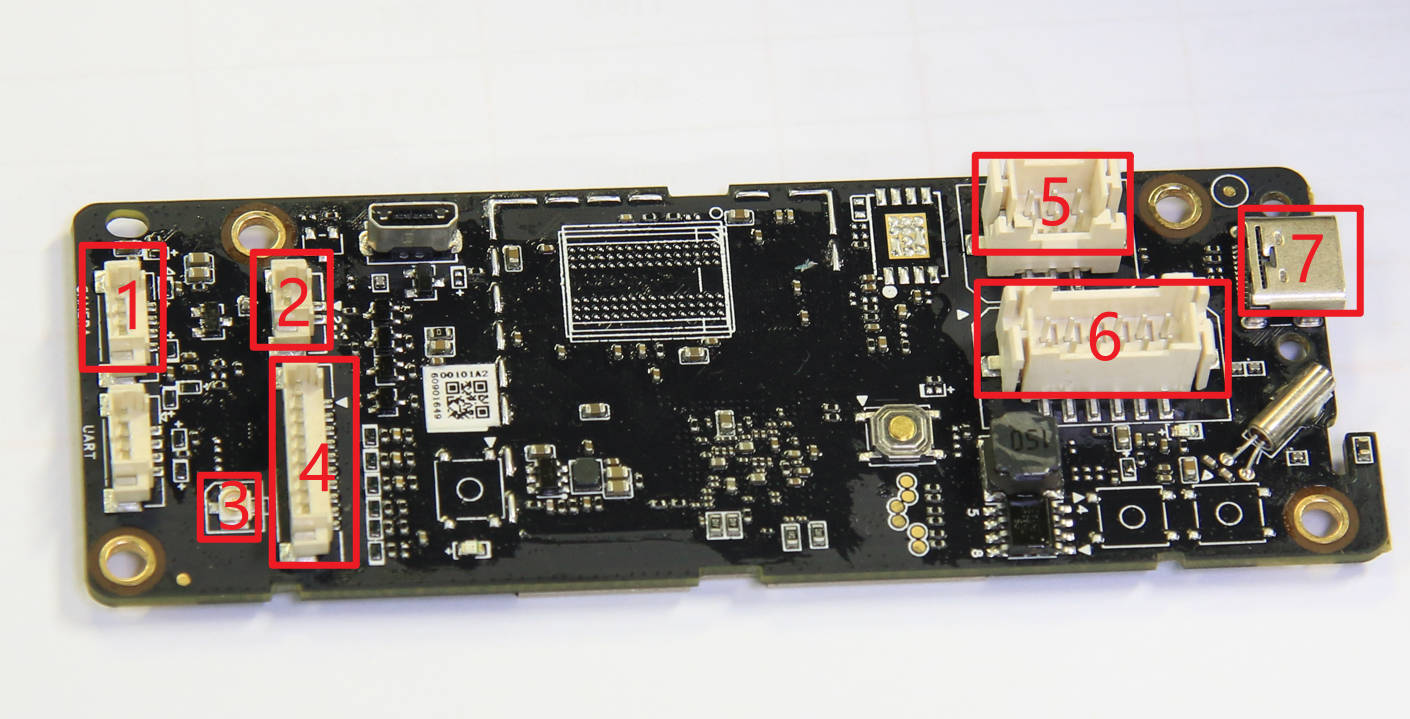

Conectores de la placa AP:
¿Cuándo usar esta guía?
La placa AP podría necesitar reemplazo en casos de voltajes anormales, componentes anormalmente calientes, quemados, fallas irreversibles del sistema o fallas en la actualización de firmware. Algunas de estas pueden detectarse mediante el archivo de registro enviado al soporte técnico.
Herramientas y materiales necesarios
- Placa AP nueva
- Llave Allen H2.0
- Secador de aire
- Cinta adhesiva o pegamento UV, lámpara UV (para estabilizar adicionalmente el conector de enchufe, no obligatorio)

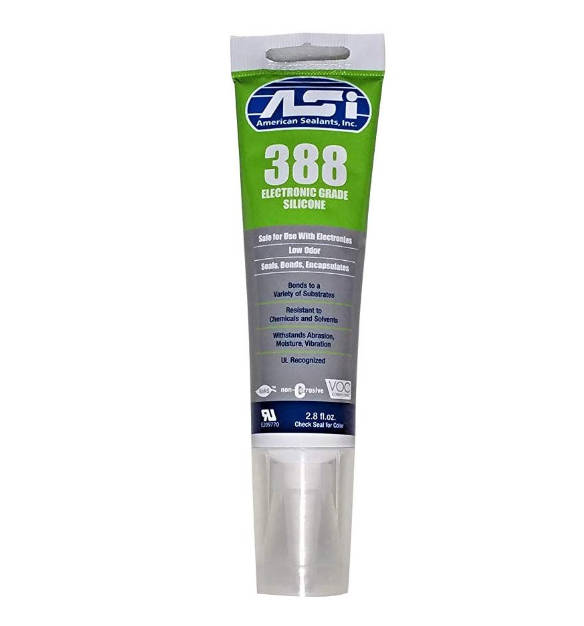

- Pegamento de silicona
Solo para referencia
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Antes de comenzar el proceso de esta guía, asegúrese de que la máquina esté apagada.

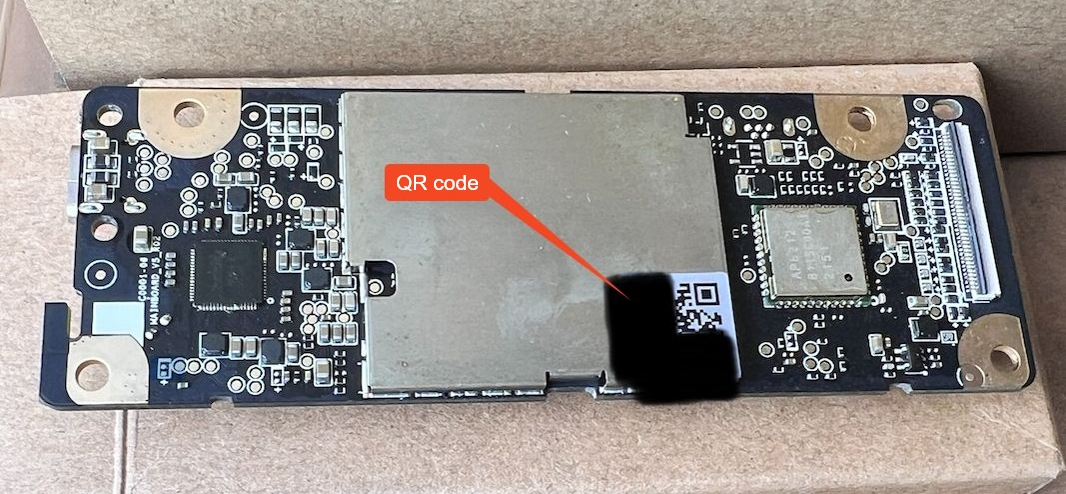

Nota: Antes de iniciar la operación, tome una foto del número de serie de la placa AP (el código QR en la parte posterior) y guárdela para referencia, ya que será requerida durante el proceso de registro.
Guía de operación
Paso 1 - (Desmontaje) Apagar
Apague la impresora, desconecte el cable de alimentación y retire la placa superior de vidrio.

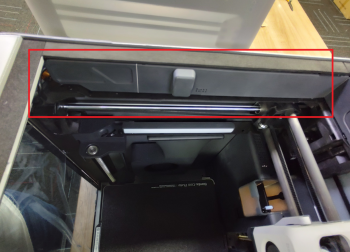

Paso 2 - Abrir la cubierta de la placa AP
Abra la cubierta de la placa AP como se muestra en las imágenes a continuación, ubicada en la parte superior izquierda de la máquina.
Paso 3 - Desconectar el cable USB-C
Desenrosque el tornillo único ubicado en el retén del cable y desconecte el cable USB-C y los dos cables adyacentes conectados a la placa AP.
Paso 4 - Desconectar el resto de los cables
Use el secador de aire para ablandar el pegamento de silicona que fija los conectores, luego desconecte el cable de la cámara, el cable del LED del compartimento y el cable de la placa de botones. Finalmente, retire el cable de la antena WIFI.
Paso 5 - Liberar la placa AP
Desenrosque los 4 tornillos que mantienen la placa AP en su lugar y libere la placa con cuidado, ya que aún hay un cable de cinta conectado a su extremo.
Paso 6 - Desconectar el cable de cinta (FPC)
Caliente el pegamento UV que fija el cable de cinta con un secador de aire. Desbloquee el conector que mantiene el cable de cinta asegurado levantando suavemente la pequeña pieza negra marcada en el cuadrado rojo de la imagen siguiente. Una vez hecho, limpie el pegamento UV si queda en los pines del cable de cinta FPC.
Paso 7 - (Montaje) Conectar el cable de cinta FPC
Prepare la placa AP de reemplazo y deslice el cable de cinta FPC en el conector de la placa AP. Fije el cable de cinta presionando la pequeña pestaña plástica negra del conector.

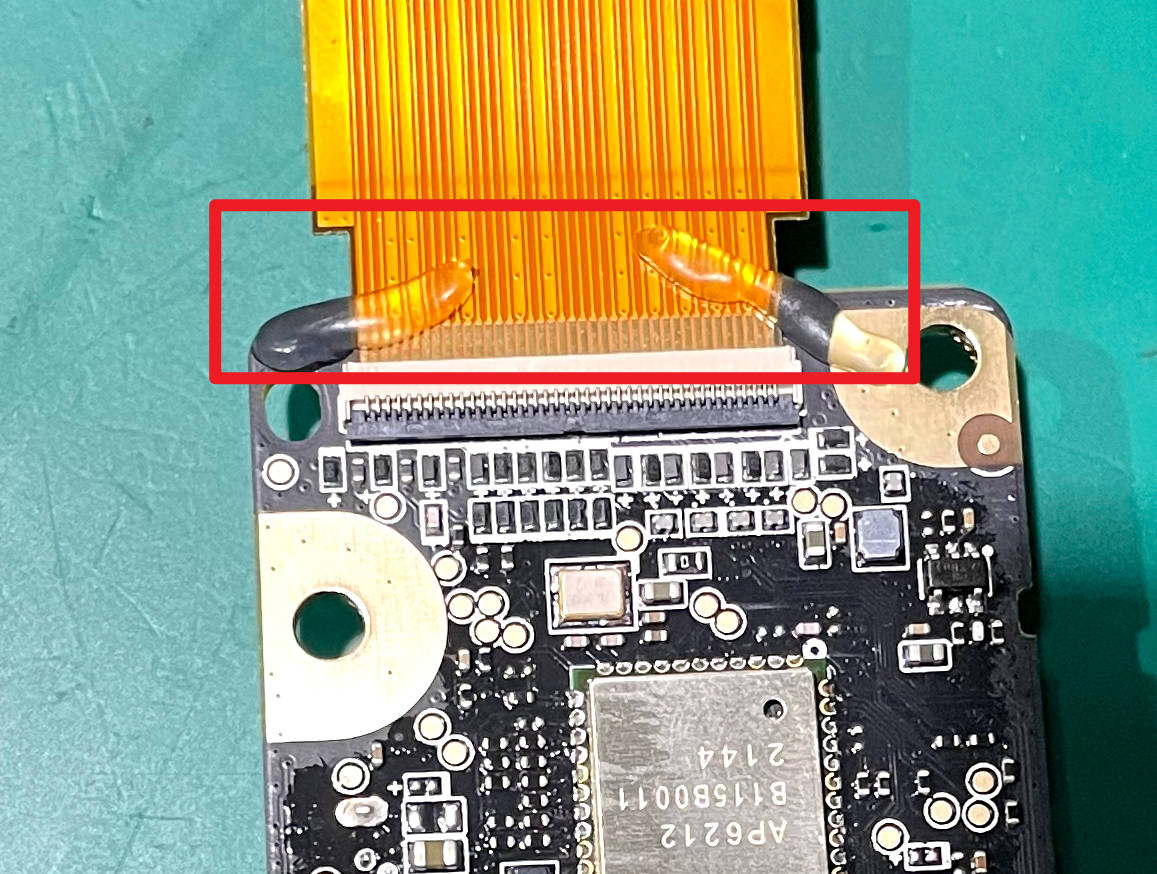

Paso 8 - Aplicar pegamento al conector del cable de cinta FPC
Aplique algo de pegamento UV en el conector y exponga el pegamento a la luz UV para endurecerlo. Alternativamente, aplique pegamento de silicona en su lugar, aunque debe dejar que el pegamento de silicona se seque durante 60 minutos antes de continuar.
Paso 9 - Instalar la placa AP
Una vez que el pegamento se ha solidificado, alinee los agujeros de la placa AP con el marco y fíjela con 4 tornillos.
Paso 10 - Conectar los cables
Comience conectando los cables a la izquierda de la placa AP (lado mismo que el cable de cinta), aplique pegamento de silicona en el cable WIFI, el cable LED, el cable de cámara y el cable de la placa de botones, y déjelos secar durante al menos 30 minutos.

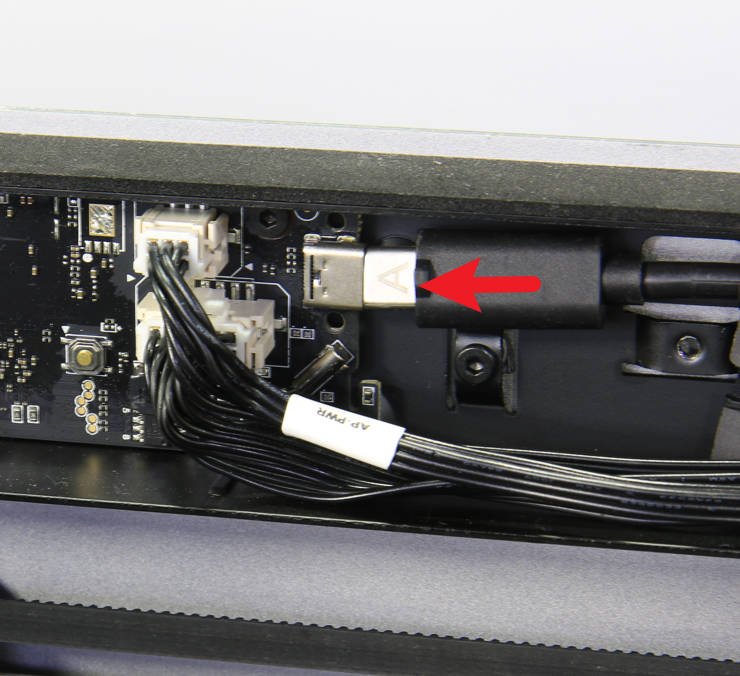

Paso 11 - Conectar el resto de los cables
Conecte primero los 2 cables estándar, luego el cable USB-C a la placa AP y finalmente fije el retén del cable con un tornillo.
Tenga en cuenta que la letra A debe estar orientada hacia afuera.
Paso 12 - Cerrar la cubierta AP
Aplique la cubierta AP de nuevo en su lugar con firmeza y coloque finalmente la cubierta superior de vidrio.
Paso 13 - Registrar el nuevo número de serie
Después de reemplazar la placa AP, su número de serie no está registrado. Por lo tanto, la impresora no puede vincularse a su cuenta. El paso de vinculación de la máquina debe omitirse al encenderla por primera vez. Puede realizarse una vez que el número de serie esté registrado.
Después de confirmar que el reemplazo está completo, también debe reemplazar el número de serie. Puede completar el registro del dispositivo mediante esta wiki Cómo encontrar y registrar el número de serie de la impresora (Para impresoras de la serie X, el código de número de serie comienza con 00M o 00W).
Verificar la funcionalidad
Comprobar las luces indicadoras de la placa de control
Estado normal: la placa AP tiene 2 luces indicadoras, una es roja constante y la otra parpadea roja una vez por segundo
Antes de ajustar todos los tornillos, puede instalar temporalmente o dejar sin cubierta la cubierta (teniendo cuidado con la seguridad eléctrica y operando con la alimentación desconectada). Luego encienda para verificar si las luces funcionan normalmente. Si las luces son normales, ajuste los tornillos para evitar rehacer el trabajo.
https://public-cdn.bblmw.com/wiki/video/X1-AP.mp4
Solución de problemas de fallos en el circuito de la impresora - Serie X
Conectar el cable de alimentación y encender la impresora. Iniciar una impresión y verificar si hay errores.

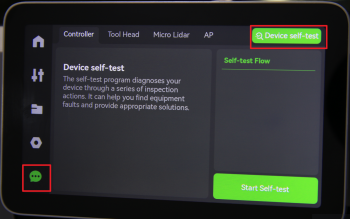

Conecte el cable de alimentación y encienda la impresora. Ejecute una operación de autodiagnóstico del dispositivo como se muestra a continuación y si no ocurren errores, el reemplazo fue exitoso.
