Si la placa TH que recibió es diferente de la descripción en este artículo, puede deberse a que la versión TH que recibió es V9, mientras que la placa TH descrita en este artículo es V8.
La placa V9 reemplaza a la placa V8 anterior.
Para las instrucciones de instalación de la V9, consulte este artículo de la wiki. Reemplazar la placa del cabezal_(V9)
¿Qué es el conjunto de la placa TH del cabezal
El conjunto de la placa TH del cabezal es un ensamblaje que incluye 2 placas de circuito impreso (la placa del extrusor y la placa de interfaz) y cables de conexión.
Los cables están fijados a los conectores con silicona.

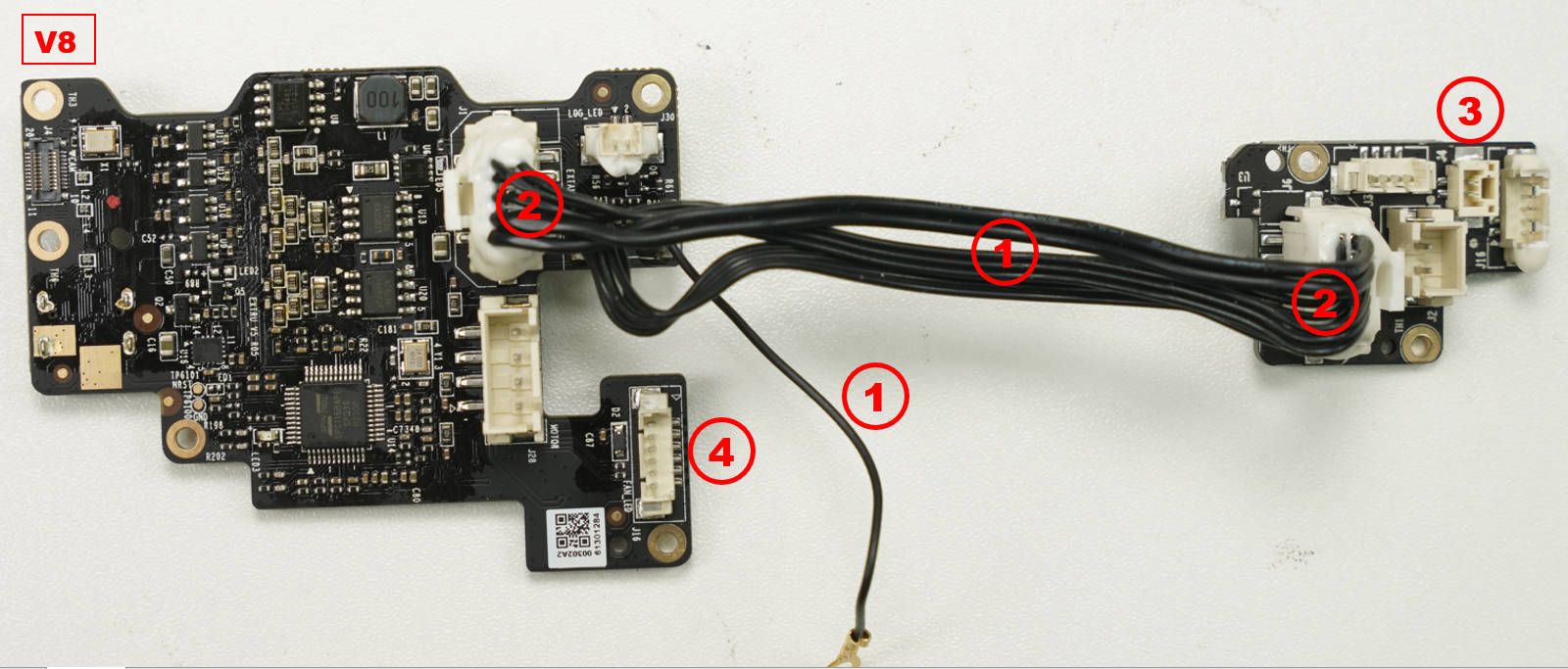

V8 (versión anterior) - Esta placa fue reemplazada por la versión V9 más reciente.

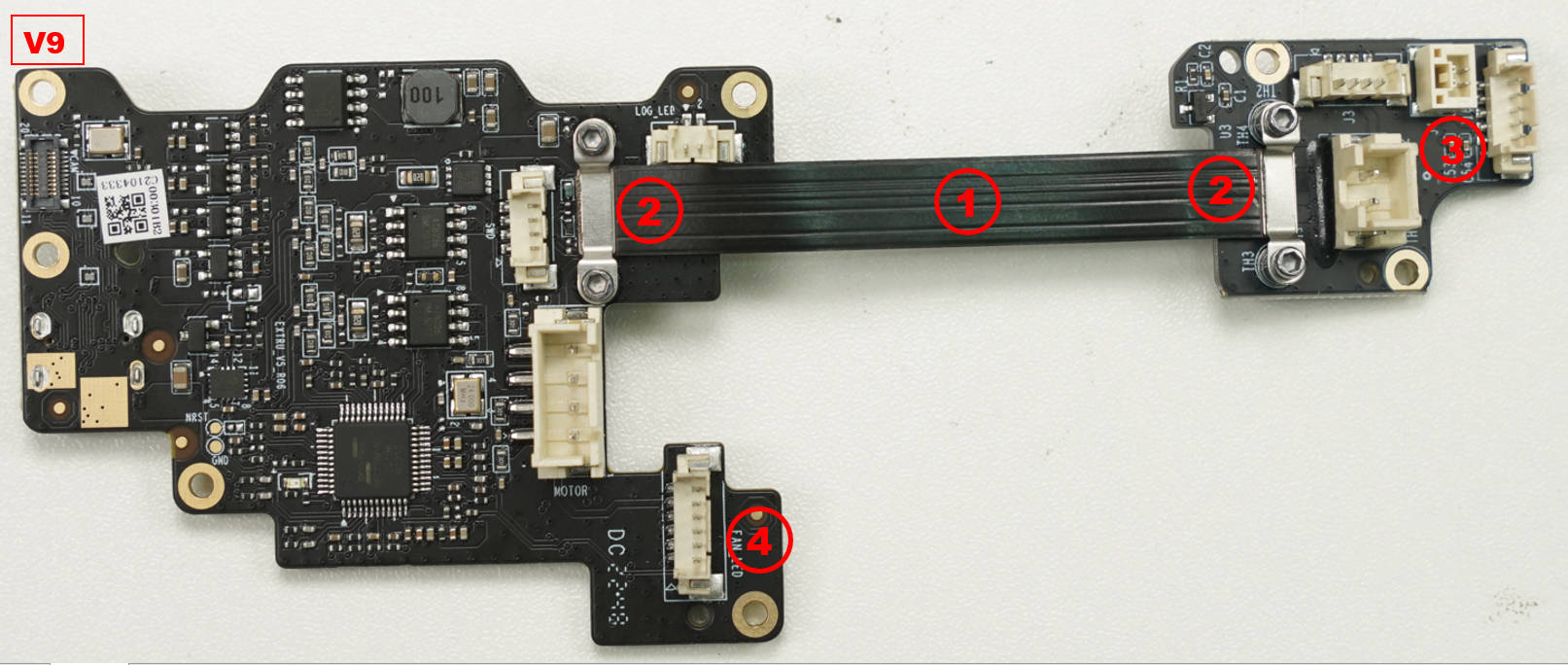

V9 (versión nueva) - Esta es la placa TH actual presente en el X1C. Si tiene esta versión de placa, siga esta guía
Cuándo utilizar
- Conectores y componentes dañados
- Problemas identificados mediante análisis de registro de la impresora.
Herramientas y materiales necesarios
- Llave Allen H1.5 + H2
- Conjunto de placa TH de Bambu Lab
- Silicona

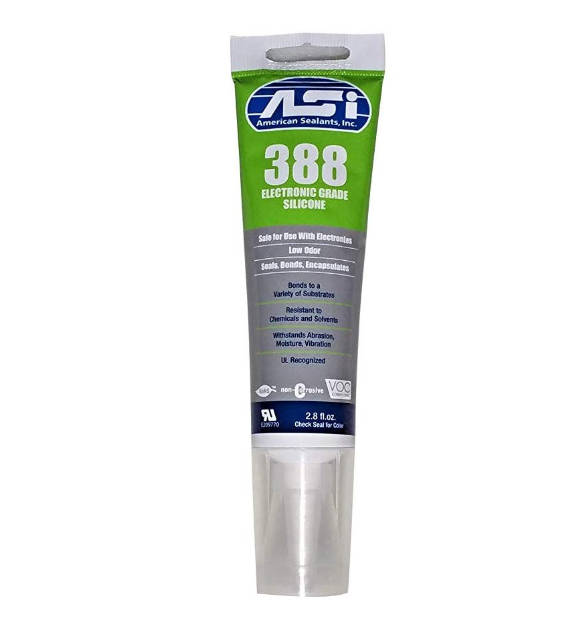

Silicona de referencia
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Apague la impresora antes de realizar cualquier trabajo de mantenimiento.
Video de operación
Nota: Utilice un secador de pelo para calentar la silicona que se aplica a los conectores antes de desconectarlos, para evitar dañar los conectores.

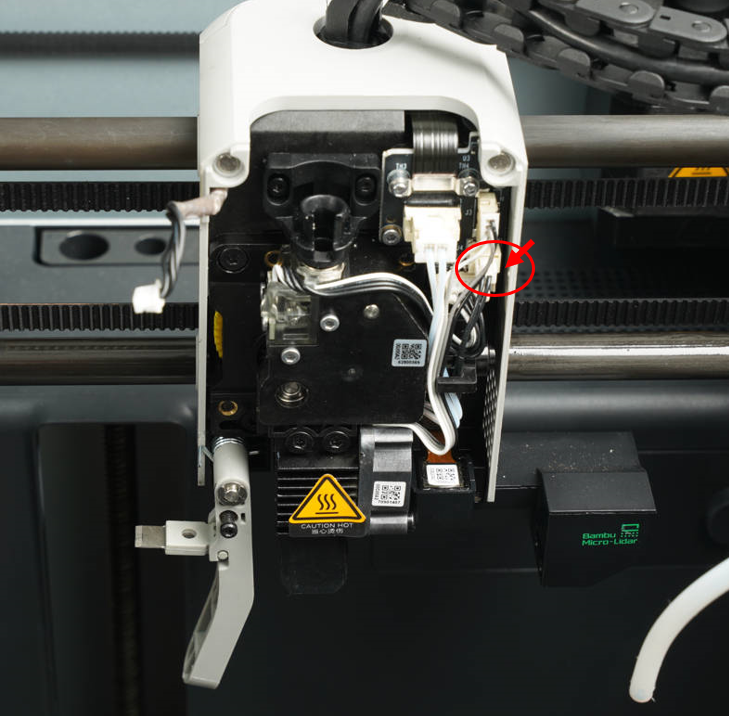

El enchufe del termistor tiene una bisagra/enganche (diferente del ventilador y calentador) que debe presionarse para desenganchar, en lugar de tirar de los cables/enchufe hasta que todo el conector de la placa se desprenda.
Cómo verificar la finalización/éxito
- Encienda la impresora

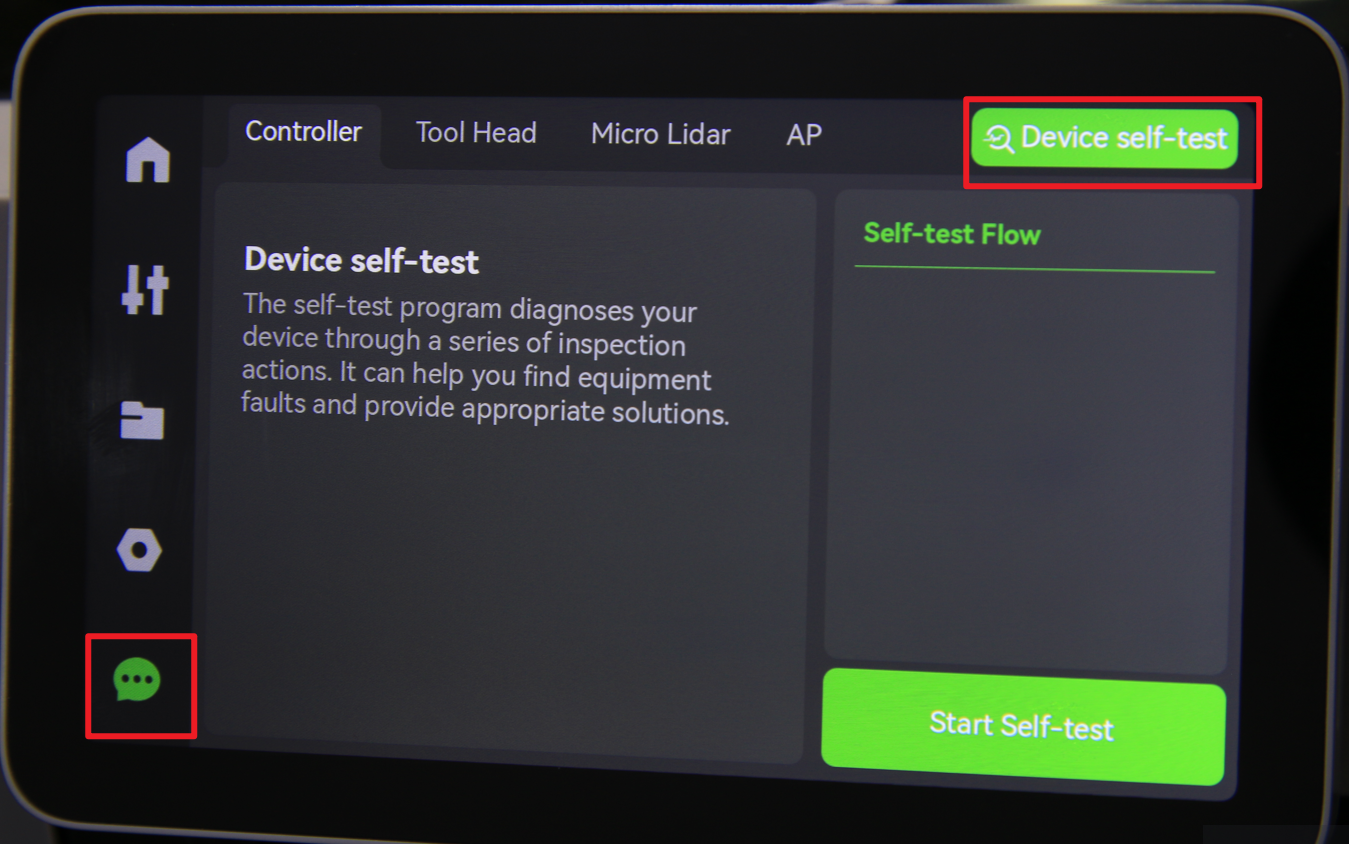

- Ejecute una operación de autoprueba del dispositivo como se muestra a continuación y, si no ocurren errores, el reemplazo fue exitoso.
Si encuentra algún problema, primero revise sus pasos y verifique todas las conexiones para intentarlo nuevamente. Si los problemas persisten, contacte al equipo de servicio para obtener asistencia adicional.
