Modelos de impresoras aplicables
X1E
Sistema de Movimiento Core XY
El Sistema de Movimiento Core XY está instalado en la parte superior de la impresora para permitir que el cabezal se mueva en las direcciones X/Y.
- Este componente es difícil de reemplazar, por lo que se recomienda leer cuidadosamente esta guía de reemplazo antes de proceder.
- Hay muchos tornillos involucrados en el reemplazo de este componente, por lo que se recomienda preparar previamente algunas cajas pequeñas para almacenar los diferentes tornillos.
¿Cuándo utilizar?
- La polea de seguimiento hace ruido o está dañada.
- El sistema de movimiento Core XY está doblado y deformado.
- El rodamiento lineal del eje Y está dañado.
- La varilla lineal del eje Y está dañada.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y peligros de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia necesaria.
Herramientas y materiales necesarios
- Sistema de Movimiento Core XY nuevo - Por favor, contactar al equipo de postventa
- Llave Allen H2.0
- Llave Allen H1.5
- 3 a 4 horas
Retirar el sistema de movimiento Core XY
Paso 1: Retirar la pantalla
Incline la pantalla hacia arriba y presione la posición indicada para liberar el cierre, luego empuje hacia la derecha para desbloquear la pantalla; presione ambos lados del conector FPC para desbloquear el conector y retire la pantalla, luego retire la pantalla (el cable FPC de la pantalla puede quedar en la placa AP y retirarse junto con la placa AP).
Puede consultar la siguiente Wiki para pasos detallados sobre cómo reemplazar la pantalla de X1C:
Reemplazar la pantalla de alta resolución LCD
Paso 2: Retirar la puerta frontal de vidrio y el panel izquierdo/derecho/posterior
- Retirar la puerta frontal de vidrio X1E
Puede usar una llave Allen H2.0 para retirar los 4 tornillos de la puerta frontal de vidrio:
Puede consultar la siguiente Wiki para pasos detallados sobre cómo reemplazar la puerta frontal de vidrio.
Reemplazar la puerta frontal de vidrio
- Retirar el panel izquierdo/derecho/posterior X1E
Puede consultar la siguiente Wiki para pasos detallados sobre cómo reemplazar el panel izquierdo/derecho/posterior de X1E:
Tutorial de instalación de la carcasa X1E
Paso 3: Retirar la cubierta frontal y la placa de botones
- Retirar la cubierta frontal
Primero, desconecte el cable de conexión de la placa de botones de los sujetadores, y use una llave Allen H2.0 para retirar los 3 tornillos de montaje de la cubierta frontal.
Luego, use un secador de pelo para calentar y ablandar el silicona del cable de conexión de la placa de botones. Primero, desconecte el cable de conexión de la placa de botones, luego use pinzas para retirar parte de la silicona que fija la antena Wifi. A continuación, desconecte la antena Wifi con pinzas y retire la cubierta frontal junto con la antena Wifi.
Nota: No es necesario separar la antena Wifi de la cubierta frontal, la antena Wifi puede retirarse junto con la cubierta frontal.
Puede consultar la siguiente Wiki para pasos detallados sobre cómo reemplazar la cubierta frontal y la antena Wifi de X1E:
Cómo reemplazar la cubierta frontal
Paso 4: Retirar la placa TH/extrusor/hotend/micro ridar
- Retirar la cubierta media y trasera del hotend/extrusor/cabezal/placa TH
Es necesario retirar todas las cubiertas media y trasera del cabezal, así como la placa TH, del cabezal y colocarlas uniformemente en un lugar adecuado para evitar perderlas.
Para la instalación posterior, puede consultar lo siguiente:
Puede consultar la siguiente Wiki para pasos detallados sobre cómo reemplazar la placa TH/cubierta media y trasera del cabezal de X1E:
Tutorial de instalación del cabezal X1E
- Retirar el micro ridar

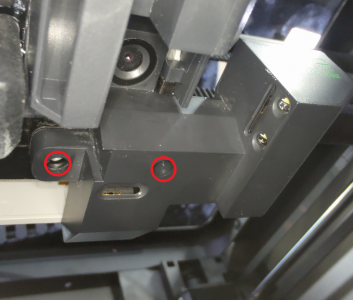

Use una llave Allen H1.5 para aflojar los dos tornillos de ajuste para retirar el micro ridar:
Puede consultar la siguiente Wiki para retirar el micro ridar de X1E:
Guía de reemplazo del micro ridar
Paso 5: Retirar la placa AP/pantalla/cables
- Retirar la placa AP
Puede consultar la siguiente figura para retirar el cable USB-C, el cable MC-AP, el cable de cámara, el cable de luz LED, y finalmente retirar la placa AP retirando los cuatro tornillos de fijación con una llave Allen H2.0.
Nota: El cable de la placa de botones y la antena Wifi ya han sido desconectados en el paso de retirar la cubierta frontal.
Tutorial de instalación de la placa AP X1E
- Retirar el cable USB-C/cadena de cables/tubo PTFE
Dado que las conexiones en ambos extremos del cable USB-C ya han sido desconectadas en los pasos de retirar la placa TH y la placa AP, para facilitar la instalación posterior, la cadena de cables, el cable USB-C y el tubo PTFE pueden retirarse juntos en este momento.
Retire la cadena de cables/cable USB-C/tubo PTFE de la impresora retirando uno de los tornillos de base de la cadena de cables con una llave Allen H1.5.
Puede consultar la siguiente Wiki para pasos detallados sobre cómo reemplazar el cable de cabezal/cadena de cables/tubo PTFE de X1E.
- Retirar el cable MC-AP
Para facilitar la instalación, dado que el extremo del cable MC-AP conectado a la placa AP ya ha sido desconectado, solo necesita retirar el cable MC-AP de la ranura de cable del marco X/Y:
Puede consultar la siguiente Wiki para pasos detallados sobre el reemplazo del cable MC-AP de X1E:
Paso 6: Retirar el tensador XY/motor
Para facilitar la instalación posterior, solo se necesita retirar el motor XY sin desconectar los cables del motor de la placa MC.
Puede consultar la siguiente Wiki para pasos detallados sobre el reemplazo del motor XY de X1E. Es necesario retirar ambos motores montados en el marco Core XY:
Paso 7: Retirar el sistema de movimiento Core XY
Retirar los tornillos:
El sistema de movimiento Core XY utiliza 3 tipos diferentes de tornillos para fijar las 4 columnas. Los tornillos marcados con círculos son todos del mismo tipo, y los tornillos marcados con cuadrados también son del mismo tipo. Las 4 columnas son: frontal izquierda, frontal derecha, trasera izquierda y trasera derecha.

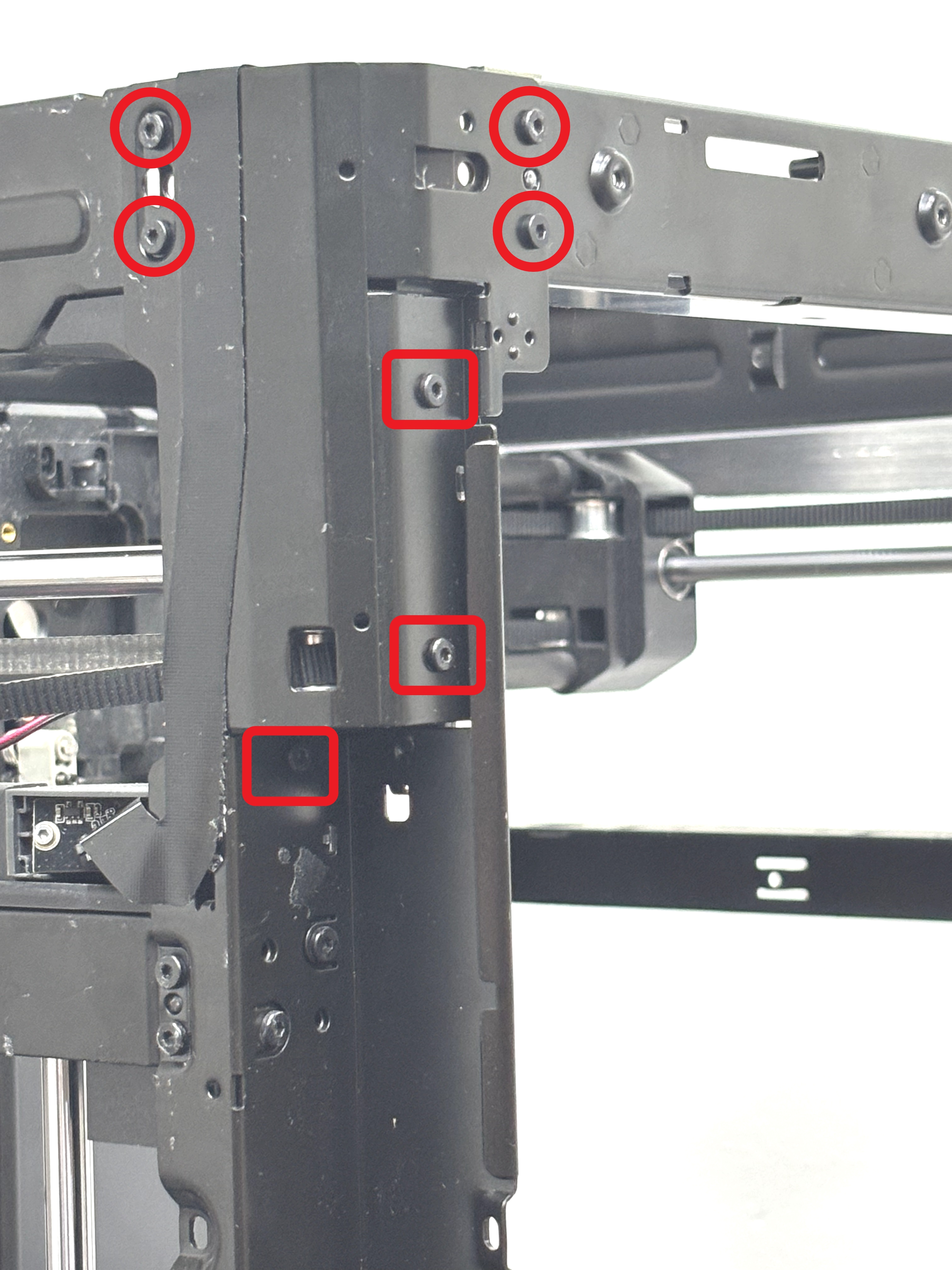

- Retirar los tornillos de la columna frontal izquierda:
Use una llave Allen H2.0 para retirar los 4 tornillos circulares, luego use una llave Allen H2.0 para retirar los 3 tornillos cuadrados.

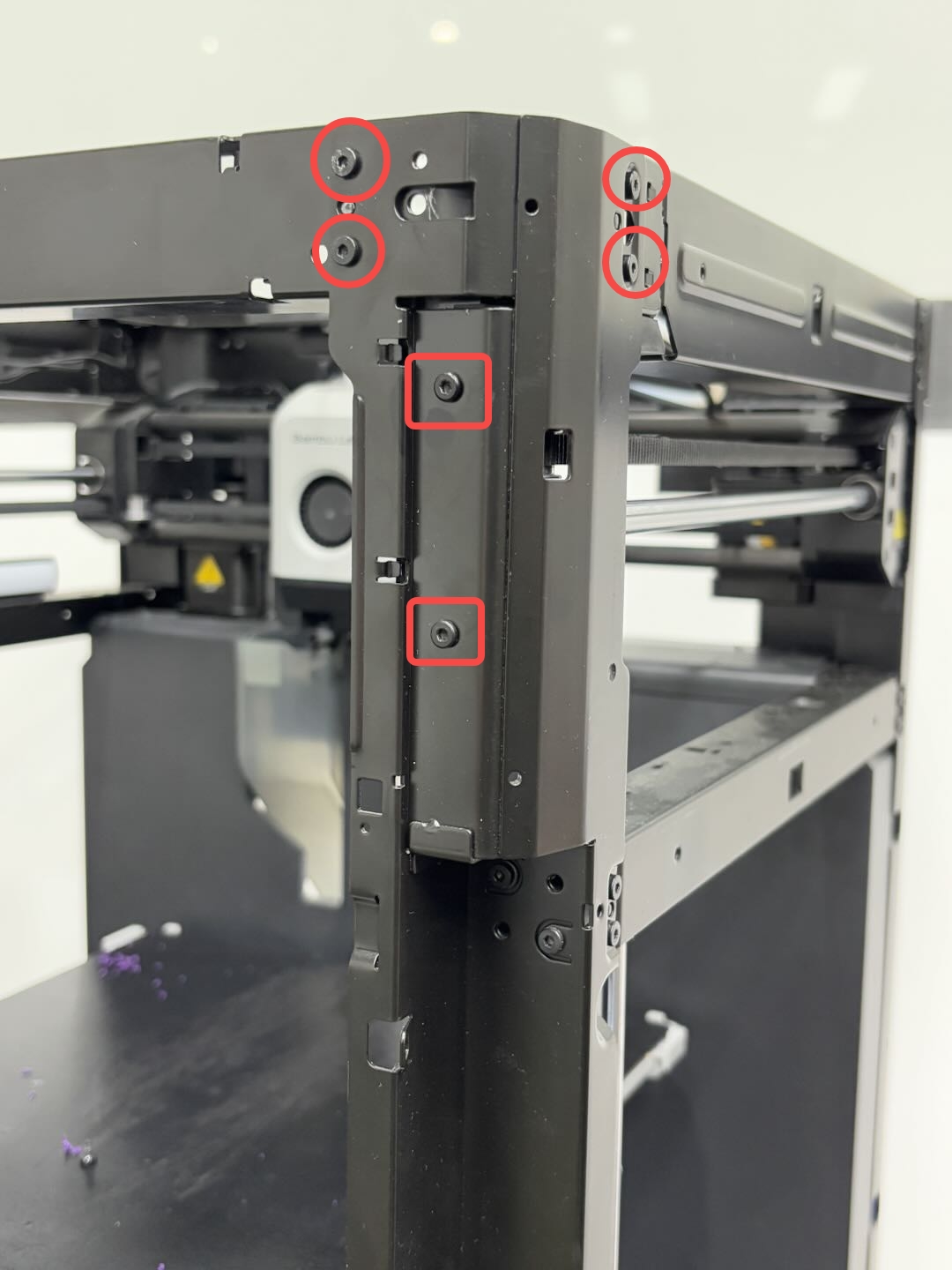

- Retirar los tornillos de la columna frontal derecha:
Use una llave Allen H2.0 para retirar los 4 tornillos circulares, luego use una llave Allen H2.0 para retirar los 2 tornillos cuadrados.
- Retirar los tornillos de la columna trasera izquierda:
Use una llave Allen H2.0 para retirar los 4 tornillos circulares, luego use una llave Allen H2.0 para retirar los 3 tornillos cuadrados, y use una llave Allen H1.5 para retirar 1 tornillo plateado marcado con una flecha.

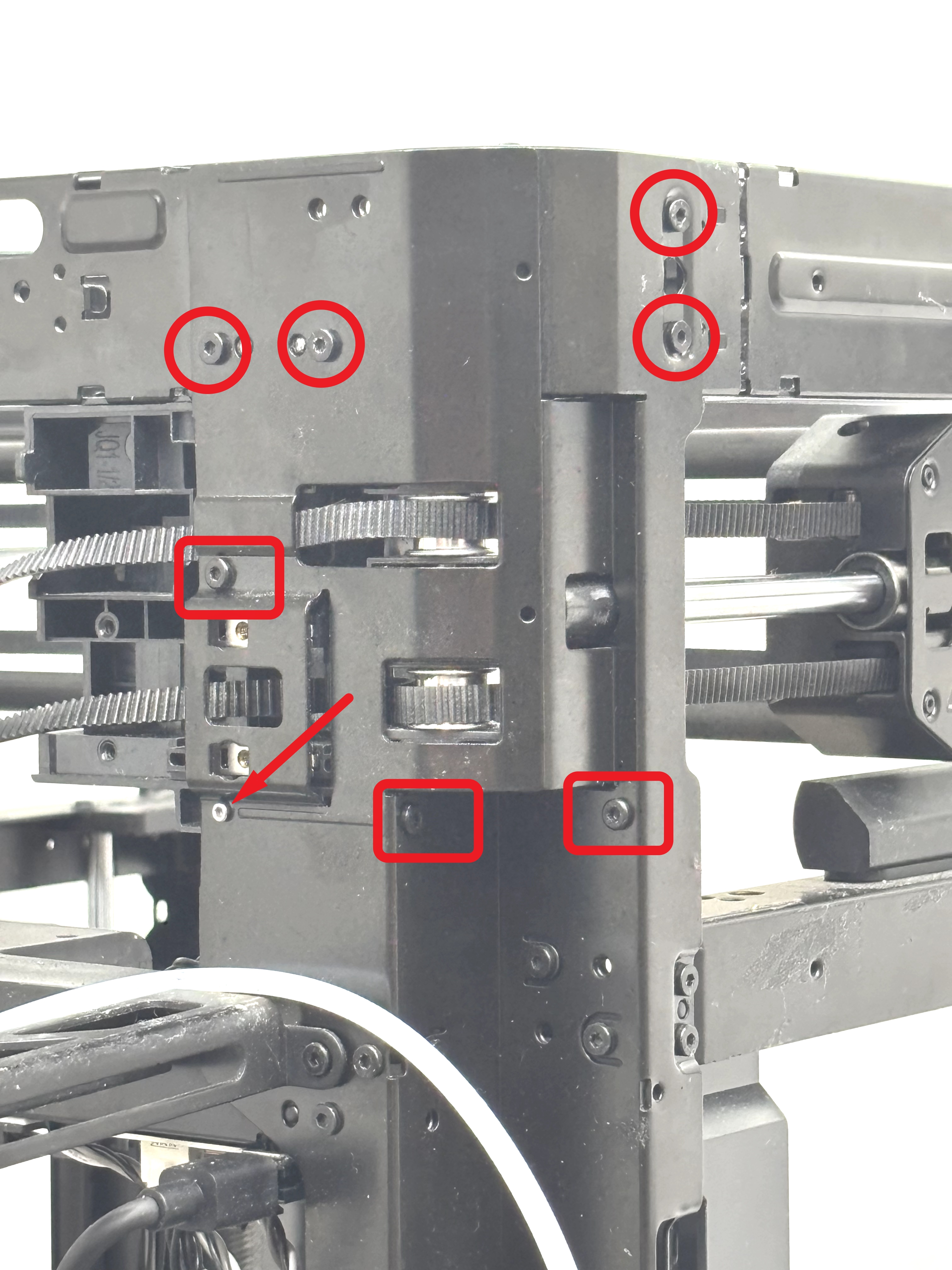

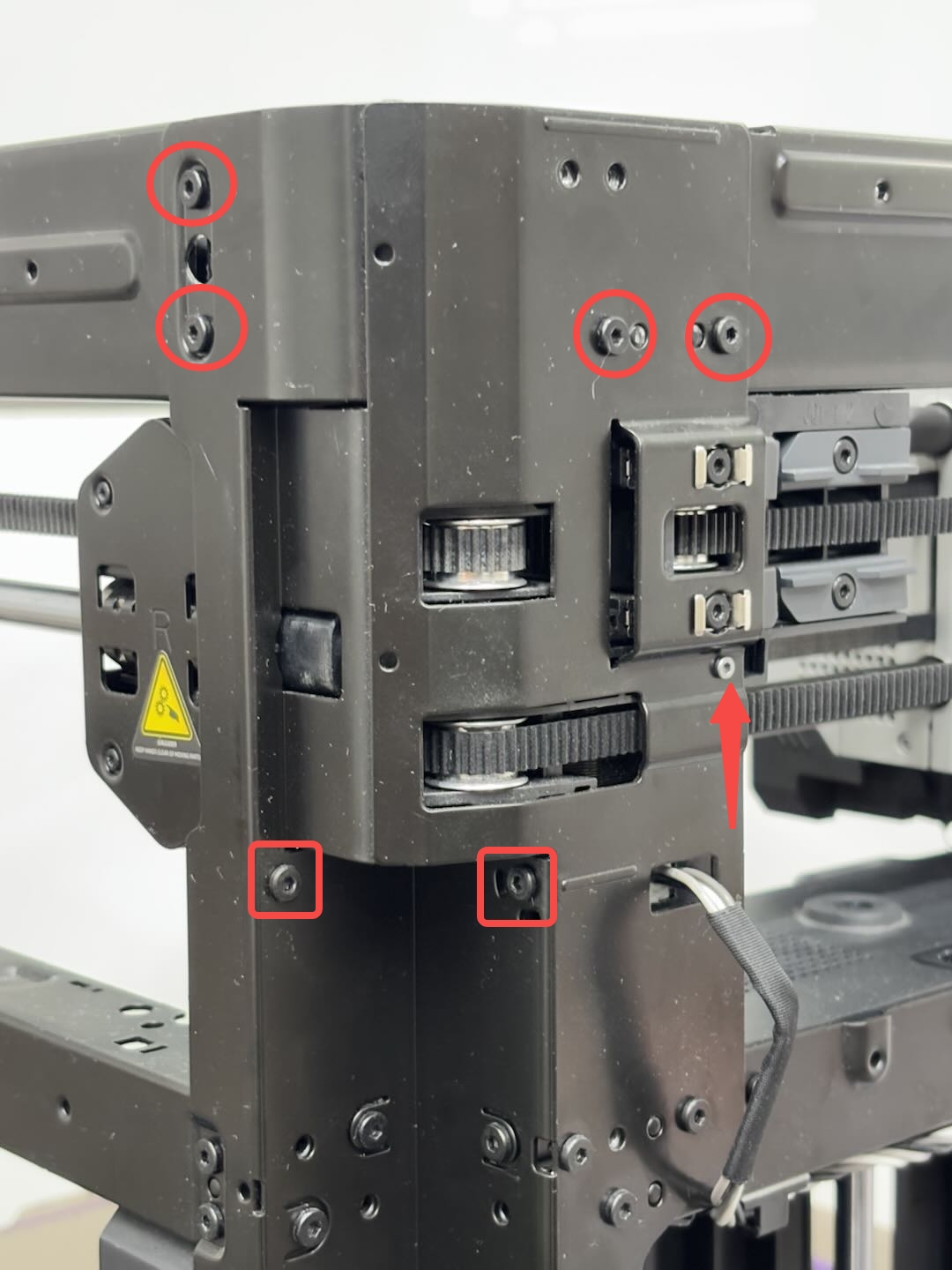

- Retirar los tornillos de la columna trasera derecha:
Use una llave Allen H2.0 para retirar los 4 tornillos circulares, luego use una llave Allen H2.0 para retirar los 3 tornillos cuadrados, y use una llave Allen H1.5 para retirar 1 tornillo plateado marcado con una flecha.
Retirar el marco frontal
Es necesario separar el pilar hacia afuera (puede usar una llave Allen H2.0 para separarlo) para desbloquear los pasadores entre el marco y el pilar;
Es necesario separar/abrir todos los cuatro pilares hacia afuera.
Luego, retire el marco X/Y levantándolo hacia arriba.
Instalar el sistema de movimiento XY central
Paso 1: Instalar el sistema de movimiento XY central
Alinee el nuevo sistema de movimiento XY central con los cuatro pilares y presione el sistema de movimiento XY central en la impresora, alineando las pestañas del sistema de movimiento XY central con los pequeños agujeros de los pilares para asegurar su posición. El lado del sistema de movimiento XY central con el soporte del motor es el lado posterior, y el lado con los agujeros para montar la pantalla es el lado frontal, como se muestra a continuación:
Nota: Después de instalar el sistema de movimiento XY central, verifique que la correa se mueva normalmente. Si está atascada entre el sistema de movimiento XY central y los pilares, ajuste la correa a tiempo.
Apretar los tornillos del pilar frontal izquierdo, frontal derecho, trasero izquierdo y trasero derecho en secuencia (preste atención a los tornillos circulados, cuadrados y plateados).
Paso 2: Instalar el motor XY/tensión
- Instalar el motor XY
Puede reinstalar el motor XY removido en los soportes del motor, instalar la correa XY sobre la rueda motriz del motor XY y luego apretar los 4 tornillos que fijan los motores utilizando una llave Allen H2.0.
Debe insertar los 2 tornillos en la parte trasera a través de los agujeros de la viga superior, luego colocarlos sobre la llave Allen y usar la llave para asegurar los tornillos.
Puede consultar la siguiente Wiki para pasos detallados sobre cómo reemplazar el motor XY de X1C:
- Instalar el tensador XY

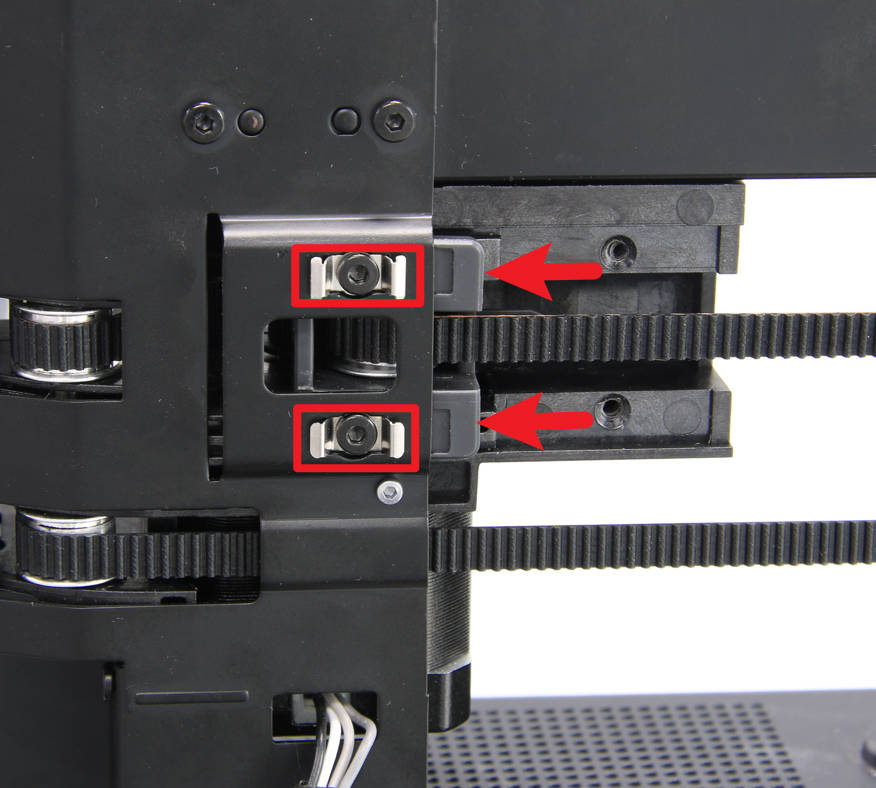

Instale el tensador XY en su posición, fije los 2 soportes de límite y apriete ligeramente los tornillos para fijación preliminar sin apretarlos.
Coloque el resorte y el soporte del tensador y apriete los 2 tornillos utilizando una llave Allen H2.0.
- Tensar la correa XY
Utilice una llave Allen H2.0 para aflojar los 2 tornillos del tensador XY opuesto, sostenga los bloques en ambos extremos del cabezal con ambas manos y muévalos hacia adelante y atrás varias veces, luego deténgase cerca de la parte trasera. Utilice una llave Allen H2.0 para apretar los 4 tornillos del tensador XY en ambos lados.
Puede consultar la siguiente Wiki para pasos detallados sobre el tensado de la correa:
Procedimiento de tensado de correa
Paso 3: Instalar la cubierta frontal
- Instalar la placa de botones
Antes de instalar la cubierta frontal, puede usar primero una llave Allen H2.0 para apretar 1 tornillo e instalar la placa de botones en la impresora.
Puede consultar la siguiente Wiki para pasos detallados sobre cómo reemplazar la placa de botones de X1C:
Reemplazar la placa de botones
- Instalar la cubierta frontal
Dado que la antena WiFi y la cubierta frontal se retiraron juntas, debe hacer pasar la antena WiFi por el pequeño agujero del sistema de movimiento XY central antes de instalar la cubierta frontal:
Puede consultar la siguiente Wiki para pasos detallados sobre cómo reemplazar la cubierta frontal de X1E:
Cómo reemplazar la cubierta frontal
Paso 4: Instalar la placa AP/pantalla/cable
- Instalar la placa AP
Alinee la placa AP con los agujeros de tornillo, apriete los cuatro tornillos de retención utilizando una llave Allen H2.0 y guíe el cable de pantalla a través del agujero cuadrado de la cubierta frontal.
Luego, conecte la antena WiFi a la placa AP y organice el cable de conexión de la placa de botones en el clip de cable; encaje el cable de la cámara en la ranura de cable y haga pasar el LED por el pequeño agujero del marco XY.

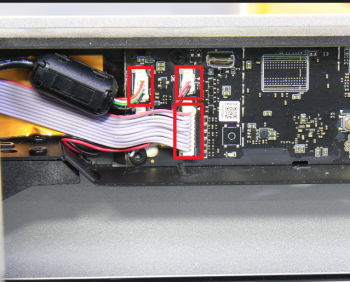

Finalmente, conecte el cable de la placa de botones, el cable de la cámara y el cable LED a la placa AP:
Puede consultar la siguiente wiki para pasos detallados sobre cómo reemplazar la placa AP de X1C. Tutorial de instalación de la placa AP X1E
- Instalar la pantalla
Extraiga un poco el FPC, presione ambos lados del conector FPC, conecte el conector FPC al conector en la parte trasera de la pantalla, instale la pantalla en las 4 ranuras de la impresora y luego empuje suavemente hacia la izquierda hasta escuchar que se encaja en su lugar.
Puede consultar la siguiente Wiki para pasos detallados sobre cómo reemplazar la pantalla de X1E:
Reemplazar la pantalla de alta resolución LCD
- Instalar el cable USB-C/cadena de cables/tubo PTFE
Dado que el cable USB-C/cadena de cables/tubo PTFE se retiraron juntos, puede montar directamente la base de la cadena de cables en el marco apretando un tornillo con una llave Allen H1.5:
- Instalar el cable MC-AP
Pase ambos extremos del cable de conexión MC-AP a través de los agujeros de cable del marco X/Y, luego organice los cables en orden en las ranuras de cable y conéctelos a la placa AP.
Puede consultar la siguiente Wiki para obtener pasos detallados sobre la sustitución del cable MC-AP del X1E:
Reemplazar el cable MC-AP
Paso 5: Instalar la placa TH/extrusor/hotend/micro ridar
-
Instalar el micro ridar
Fije el micro ridar en la parte inferior del cabezal y asegure con 2 tornillos.Puede consultar la siguiente Wiki para obtener pasos detallados sobre cómo reemplazar el micro ridar del X1E.
Guía de reemplazo del micro ridar -
Instalar el conjunto de la placa TH
Dado que el cable FPC está conectado a la placa TH y a la placa de conexión de extrusión, primero encaje el cable FPC y el cable de conexión de la cubierta frontal en la ranura del cable. Conecte primero el cable USB-C, el micro ridar y el motor de extrusión a la placa TH, luego instale la placa TH y la placa de conexión de extrusión en el cabezal, y fije la placa TH con 3 tornillos usando una llave Allen H1.5, y fije la placa de conexión de extrusión con 2 tornillos. -
Instalar la cubierta media/cubierta trasera del cabezal
Instale la cubierta media del cabezal verificando la dirección de instalación según la posición del orificio redondo para el cable. Luego fije la cubierta trasera del cabezal al cabezal, teniendo en cuenta que hay encajes en la parte superior. Una vez confirmado que la cubierta trasera y la cubierta media están encajadas, apriete los ocho tornillos en secuencia usando una llave Allen H1.5. -
Instalación del extrusor/hotend
Instale el extrusor y el hotend en el cabezal y apriete los tres tornillos usando una llave Allen H2.0; luego conecte el tubo PTFE al extrusor, conecte los cables de conexión a la placa de conexión de extrusión y finalmente apriete los tornillos del cortador usando una llave Allen H1.5.Puede consultar la siguiente Wiki para obtener pasos detallados sobre la sustitución del extrusor/hotend del X1C:
Tutorial de instalación del cabezal X1E
Paso 6: Instalar paneles izquierdo/derecho, panel trasero y puerta de vidrio frontal
-
Instalar los paneles izquierdo/derecho/trasero del X1E
Tutorial de instalación del recubrimiento X1E -
Instalar la puerta de vidrio frontal del X1E
Reemplazar la puerta de vidrio frontal
Calibración
Conecte la alimentación, inicie la impresora y ejecute el proceso de calibración del dispositivo. Si el proceso de calibración transcurre sin problemas, la operación fue exitosa.
Si hay alguna anomalía, siga los pasos para verificar si hay un problema en el montaje. Después de resolver el problema, ejecute nuevamente la autoprueba del dispositivo. Si el problema persiste, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos presentar un Ticket técnico respecto a su problema. Incluya una imagen o video que ilustre el problema, así como cualquier otra información relacionada con su consulta.
