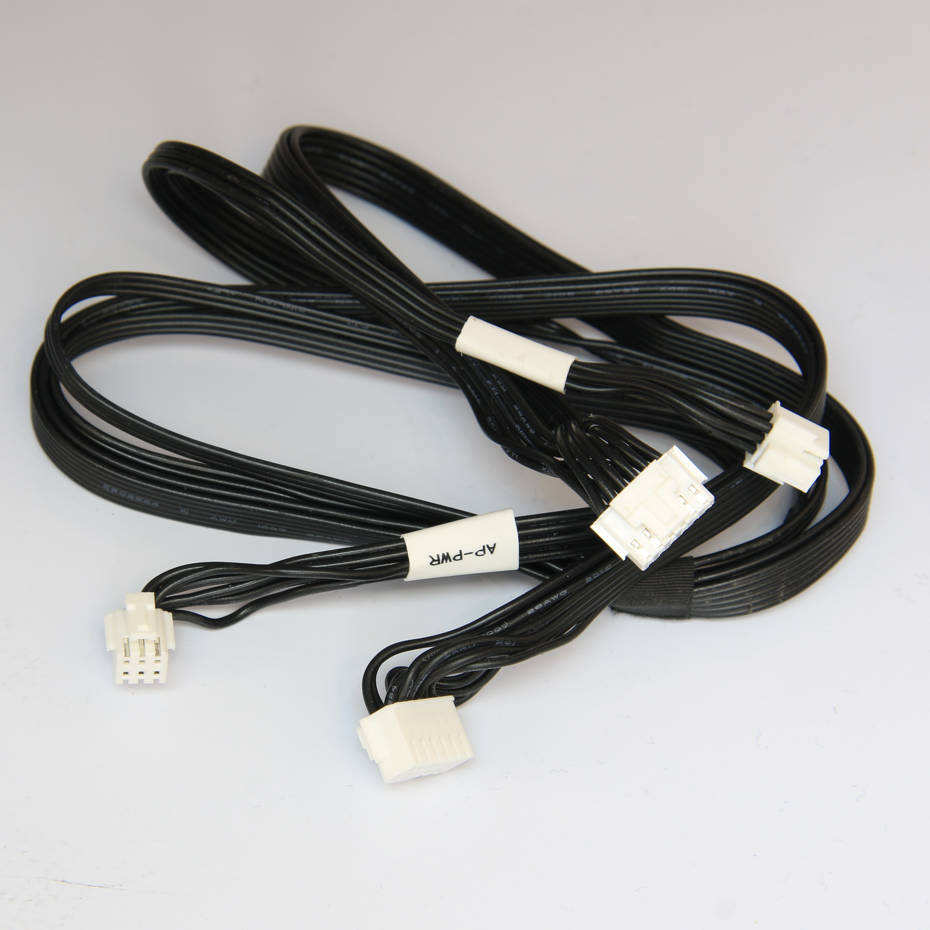

Cable MC-AP
El cable negro conecta la placa MC con la placa principal AP de la impresora, para realizar la interacción de datos entre la placa de control principal y la placa principal AP, y proporcionar alimentación a la placa principal AP.
Cuándo utilizar
- Daño en los conectores que afecta la instalación;
- Cable roto;
- Problema de conexión confirmado por el equipo de servicio de Bambu Lab.
Herramientas
Llave hexagonal H2.0/H1.5
Pinzas
Lista de tornillos
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesite.
Retirar el cable MC-AP defectuoso

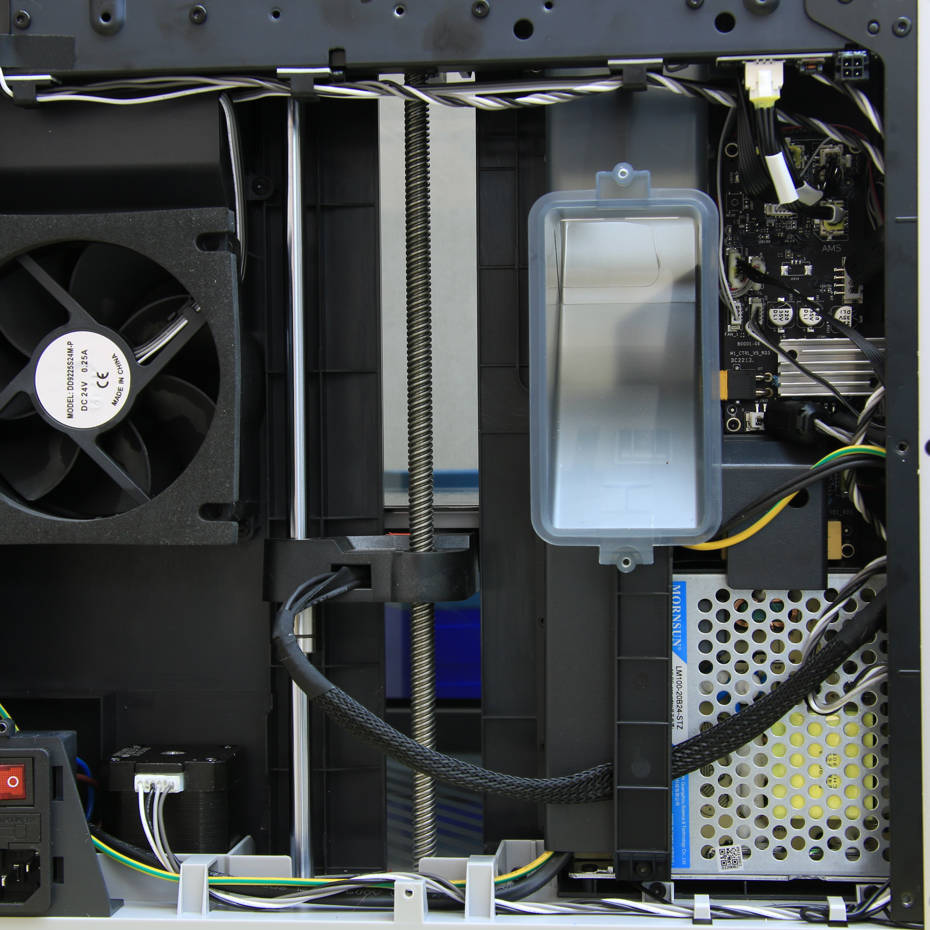

Paso 1 - Retirar el panel trasero
Retire el panel trasero metálico consultando el contenido de El panel trasero.
Paso 2 - Retirar la cubierta de la cadena de cables
Paso 3 - Desconectar el cable MC-AP
Paso 4 - Retirar el cable MC-AP
Instalar un nuevo cable MC-AP
Paso 1 - Pasar el cable
Como se muestra en la figura a continuación, pase los dos extremos del cable MC-AP a través de los agujeros correspondientes.
Luego, organice el cable en las ranuras de cable una por una.
Paso 2 - Conectar cables
Paso 3 - Instalar la cubierta de la cadena de cables
Paso 4 - Instalar el panel trasero
Instale el panel trasero metálico consultando el contenido de El panel trasero.
Verificar la funcionalidad
Conecte la fuente de alimentación y encienda la impresora, confirme que la pantalla se active normalmente.
Si encuentra algún problema, vuelva a revisar sus pasos y verifique todas las conexiones para intentarlo nuevamente. Si persisten los problemas, contacte al equipo de servicio para obtener asistencia adicional.
