Cabezal X1E

Debido a los cambios en el producto, el cabezal X1E incorpora algunas modificaciones utilizadas en el P1S basado en el X1C, lo que requiere su atención.

Este artículo proporciona las pautas pertinentes para el desmontaje y montaje del módulo de cabezal X1E, explicando las precauciones correspondientes. El desmontaje y montaje de accesorios intercambiables involucrados en este proceso también pueden realizarse consultando este artículo.

Lista de piezas

Lista de piezas asociadas

Lista de tornillos

Herramientas y materiales necesarios

Llave hexagonal H1.5 / H2.0

Advertencia de seguridad

¡IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.

Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluyendo el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.

Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar posibles daños en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.

Si tiene alguna preocupación o pregunta sobre el seguimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesita.

Desmontaje

Paso 1: Retire la Unidad de Cubierta Frontal

Como se muestra en la Fig. 1-1-1, retire la cubierta frontal, desconecte el cable de conexión, retire la cubierta frontal y desconecte el tubo PTFE.

Como se muestra en la Fig. 1-1-2, afloje el tornillo A de la palanca del cortador de filamento con una llave hexagonal H1.5 para que la palanca cuelgue naturalmente.

Paso 2: Retirar el conjunto del hotend

Como se muestra en la Fig. 1-2-1, desconecte el cable del ventilador del hotend y el cable de la unidad de calentador cerámico (el conector marcado con × está inactivo);

Como se muestra en la Fig. 1-2-2, retire 2 tornillos B con una llave hexagonal H2.0 y retire el conjunto del hotend;

Como se muestra en la Fig. 1-2-3, retire los 2 tornillos C con una llave hexagonal H2.0, retire el ventilador del hotend y retire la calceta de silicona;

Como se muestra en la Fig. 1-2-4, retire la abrazadera y quite la unidad de calentador cerámico.

Paso 3: Retirar la unidad del extrusor

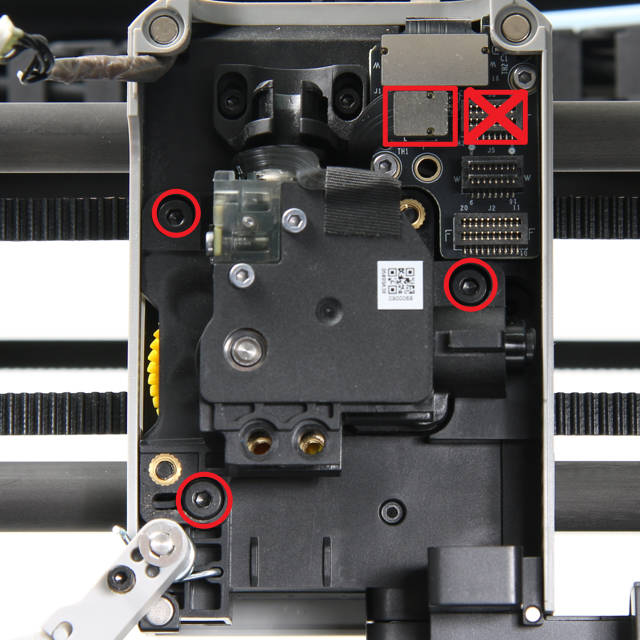

Como se muestra en la Fig. 1-3-1, desconecte el cable del sensor de filamento de la placa de conexión, retire 3 tornillos D con una llave hexagonal H2.0 y retire la unidad del extrusor.

Fig. 1-3-1

Paso 4: Retirar la cubierta media y la cubierta trasera

Como se muestra en la Fig. 1-4-1 y Fig. 1-4-2, retire los 4 tornillos E con una llave hexagonal H1.5 y retire la cubierta trasera y la cubierta media del cabezal.

Paso 5: Retirar el cable FPC de la placa TH y la placa de conexión del extrusor

Como se muestra en la Fig. 1-5-1, desconecte el cable FPC de la placa TH de la placa de conexión y de la placa TH, y retire el cable FPC;

Como se muestra en la Fig. 1-5-2, retire los 2 tornillos E con una llave hexagonal H1.5 y quite la placa de conexión.

Paso 6: Retirar la placa TH

Como se muestra en la Fig. 1-6-1, retire los 2 tornillos E con una llave hexagonal H1.5, quite la placa de presión y desconecte el cable de la cámara lidar, luego desconecte el cable del motor del extrusor y el cable de conexión del LED LOGO;

Como se muestra en la Fig. 1-6-2, retire los 3 tornillos E con una llave hexagonal H1.5 y quite el soporte del cable USB del cabezal;

Como se muestra en la Fig. 1-6-3, desconecte el cable USB-C;

Como se muestra en la Fig. 1-6-4, los conectores están fijados con pegamento caliente para asegurar su posición durante el funcionamiento. Para desconectar los conectores, use un secador de pelo para calentar el pegamento y ablandarlo lo suficiente para permitir su desconexión fácil. Una vez desconectados, retire cualquier exceso de pegamento que permanezca adherido a los conectores.

Montaje

Paso 1: Instalar la placa TH

Como se muestra en la Fig. 2-1-1, coloque la placa TH por encima del cable USB-C y conecte el cable USB-C a la placa TH;

Como se muestra en la Fig. 2-1-2, presione el cable USB-C en la abrazadera y instale el soporte del cable USB;

Como se muestra en la Fig. 2-1-3, instale la placa TH en su posición y fije 3 tornillos E;

Como se muestra en la Fig. 2-1-4, conecte el cable LED LOGO, el cable del motor del extrusor, aplique pegamento de silicona blanco en el conector del cable LED LOGO para reforzarlo, conecte el cable de la cámara lidar, instale la placa de presión y fije los 2 tornillos E;

Como se muestra en la Fig. 2-1-5, conecte 3 cables lidar y refórcelos con pegamento de silicona blanco;

Como se muestra en la Fig. 2-1-6, (deje reposar 30 minutos para que el pegamento blanco se solidifique inicialmente) organice los tres cables en las abrazaderas.

Paso 2: Instalar la placa de conexión del extrusor y el cable FPC de la placa TH

Como se muestra en la Fig. 2-2-1, instale la placa de conexión y fije 2 tornillos E;

Como se muestra en la Fig. 2-2-2 y Fig. 2-2-3, confirme la dirección del cable de conexión, instale el cable de conexión en la ranura y luego conecte ambos extremos a la placa de conexión y a la placa TH.

Paso 3: Instalar la cubierta media y la cubierta trasera del cabezal

Como se muestra en la Fig. 2-3-1 y Fig. 2-3-2, instale la cubierta media y la cubierta trasera del cabezal y fije 4 tornillos E en ambos lados.

Paso 4: Instalar la unidad del extrusor

Como se muestra en la Fig. 2-4-1, instale el extrusor en el cabezal, fije 3 tornillos D y luego conecte el cable del sensor de filamento a la placa de conexión.

Fig. 2-4-1

Paso 5: Instalar el conjunto del hotend

Como se muestra en la Fig. 2-5-1, aplique grasa de disipación de calor específica para X1E (específica para X1E, soporta 350°C);

Como se muestra en la Fig. 2-5-2, inserte el NTC en el pequeño agujero, enchufe hasta el fondo e instale el calentador cerámico;

Como se muestra en la Fig. 2-5-3, confirme la dirección de la abrazadera e instálela para fijar la unidad del calentador cerámico;

Como se muestra en la Fig. 2-5-4, instale la calceta de silicona del hotend, instale el ventilador del hotend y fije 2 tornillos C;

Como se muestra en la Fig. 2-5-5, instale el conjunto del hotend debajo de la unidad del extrusor y fije 2 tornillos B. Tenga en cuenta que al fijar los tornillos, deben sujetarse primero y luego apretarse para evitar desalineación;

Como se muestra en la Fig. 2-5-6, conecte en secuencia el cable de la unidad del calentador cerámico y el cable del ventilador del hotend (el conector marcado con × está inactivo) y organice los cables en la abrazadera.

Paso 6: Instalar el conjunto de la cubierta frontal

Como se muestra en la Fig. 2-6-1, levante la palanca del cortador, deslice el cortador en la ranura y apriete el tornillo A;

Como se muestra en la Fig. 2-6-2, inserte el tubo PTFE, conecte el cable LED LOGO y cierre el conjunto de la cubierta frontal.

Verificar la funcionalidad

1. Encender la impresora y confirmar que el LED del logotipo del cabezal parpadea al encenderse;

2. Interactuar en la pantalla y hacer clic en el ícono del ventilador de capa para confirmar que el ventilador se puede encender y apagar normalmente;

3. Interactuar en la pantalla, verificar la temperatura del hotend y ajustarla a 50 grados, confirmar que el hotend se calienta normalmente y que el ventilador del hotend comienza a funcionar normalmente.

Si la prueba falla, verifique nuevamente todas las conexiones e inténtelo de nuevo. Si aún no funciona, póngase en contacto con el equipo de servicio de Bambu Lab.

Paso de calibración después de la operación

Después de esta operación, realice un procedimiento de calibración para asegurar que todo funcione según lo esperado.

Notas finales

Esperamos que la guía detallada que compartimos con usted haya sido útil e informativa.

Queremos asegurarnos de que pueda realizarla de manera segura y efectiva. Si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, le animamos a ponerse en contacto con nuestro equipo de atención al cliente antes de iniciar la operación. Nuestro equipo siempre está listo para ayudarle y responder cualquier pregunta que pueda tener.

Haga clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.

Haremos lo posible por responder con prontitud y brindarle la asistencia que necesite.
