¿Qué es el motor XY
Los motores X o Y son dos motores paso a paso idénticos instalados en la parte trasera de la impresora para mover el cabezal en dirección XY. Hay uno a la izquierda y otro a la derecha. Por conveniencia, se denominan motor A y motor B, como se muestra en la imagen siguiente.
Cuándo utilizarlo
- Sobrecalentamiento del motor
- El equipo de postventa confirmó el fallo del motor XY mediante análisis de registros
Herramientas y materiales requeridos
- Llave hexagonal H1.5
- Destornillador hexagonal H2.0 (se requiere un destornillador largo para retirar el motor)
- Pinzas
- Nuevo motor XY
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Apague la alimentación, retire el cable de alimentación y también retire el buffer de filamento o el hub AMS y el soporte de carrete si están instalados.
Guía operativa
Paso 1 - Aflojar el tensador de la correa XY
Según el motor dañado, consulte los pasos 1 a 5 de Reemplazar el rodillo de tensión de la correa XY para aflojar el tensador XY en la posición correspondiente.
Paso 2 - Retirar el motor A
Existen diferencias en el desmontaje del motor A y el motor B, por lo que se describirán por separado.
Paso 2.1 - Retirar el cable del motor A
Desconecte el motor A y retire el anillo de ferrita cilíndrico que lo rodea, liberando el cable del motor de las tiras y cinta adhesiva.
Paso 2.2 - Retirar los tornillos del motor A
El motor A está fijado por 4 tornillos, retire todos. Dos de los tornillos son claramente visibles, pero los otros dos deben pasarse desde arriba a través de la posición de los tornillos con un destornillador hexagonal largo.
Nota: Los tornillos que fijan el motor son relativamente apretados y deben manejarse con cuidado para evitar dañar las cabezas de los tornillos.
Paso 2.3 - Retirar el motor A
Retire la correa de sincronización del piñón de accionamiento del motor y retire el motor A.
Paso 3 - Instalar el motor A
Paso 3.1 - Instalar el motor A
Pase el cable del motor A a través del agujero cuadrado, sostenga el motor con la mano e instale la correa de sincronización en el piñón de accionamiento.
Paso 3.2 - Fijar los tornillos del motor A
Fije los 4 tornillos que sujetan el motor. Los dos tornillos traseros deben colocarse en el destornillador hexagonal en la posición de la viga superior, luego usar el destornillador para introducir los tornillos.
Paso 3.3 - Conectar el cable del motor A
Organice el cable del motor como se muestra en la figura, instale el anillo de ferrita cilíndrico y luego conecte el cable al conector de la placa MC.
Paso 4 - Retirar el motor B
El desmontaje y montaje del motor B son más complejos que los del motor A, requiriendo retirar más piezas, como el conducto de purga, la cubierta de la placa AP y el conjunto de blindaje interno.
Paso 4.1 - Retirar el conducto de purga
Desenrosque los 2 tornillos ubicados en cada lado del conducto de purga. Una vez hecho, retire el conducto de purga.
Nota: Más adelante se agregó un tornillo en el lado izquierdo, que se puede desenroscar con una llave hexagonal H2.0.
Paso 4.2 - Retirar la cubierta de la placa AP
Retire 1 tornillo con una llave hexagonal H1.5, abra la cubierta de la placa AP y retirela.

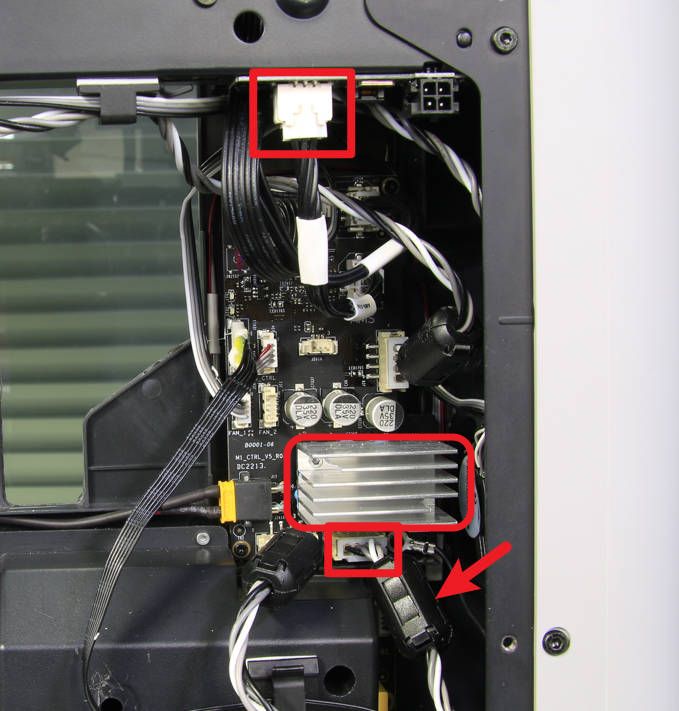

Pasos 4.3 - Retirar el disipador de calor y desconectar los cables

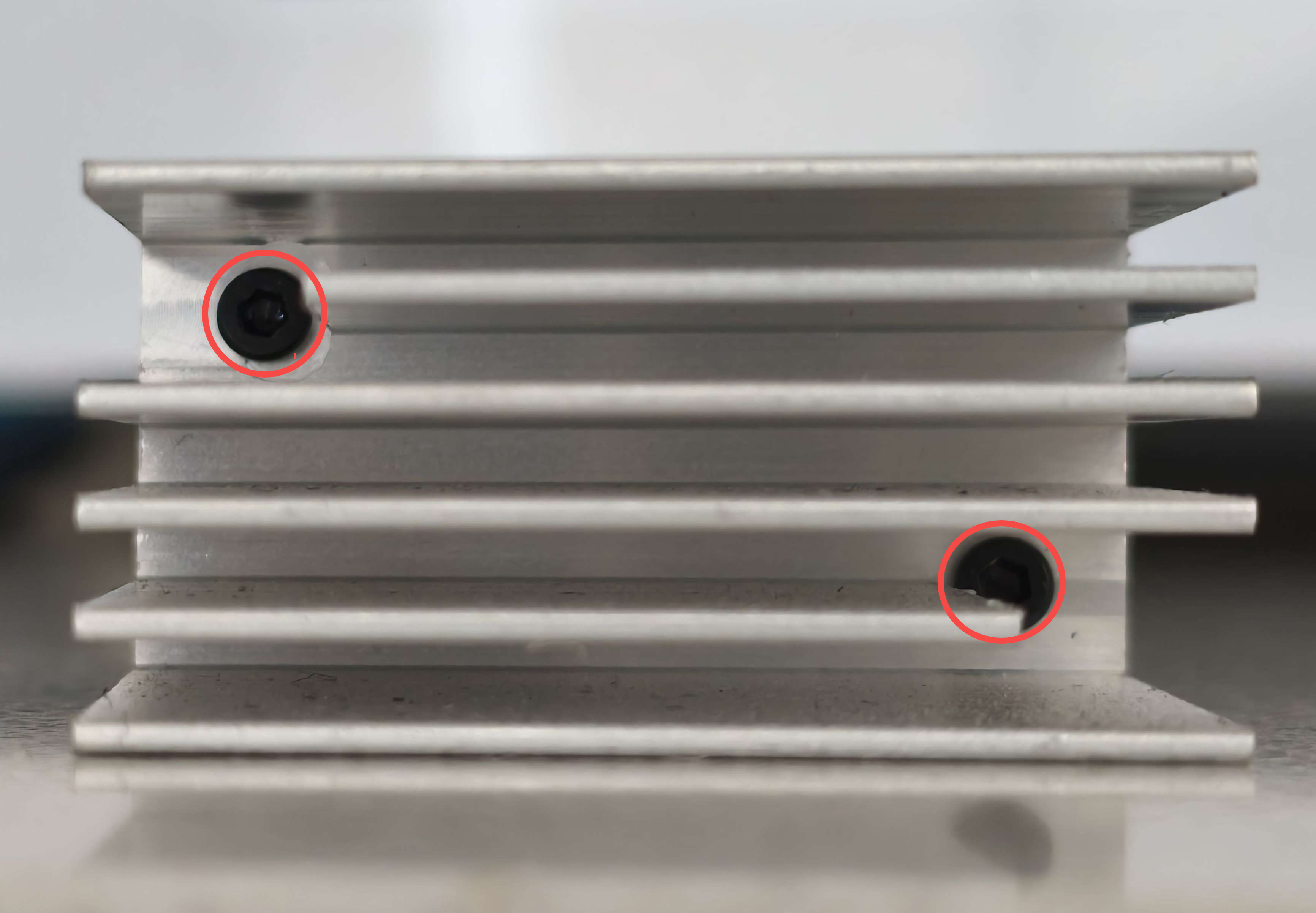

- Retire 2 tornillos con una llave hexagonal H1.5 para retirar el disipador de calor.
Se aplica una capa de pasta térmica en la parte inferior del disipador, lo que puede causar adherencia leve durante la retirada. Aplicar fuerza moderada para separar el disipador.
- Desconecte el cable del motor B y el cable de la placa de interfaz AMS.
- Retire el anillo de ferrita cilíndrico del cable del motor y libere el cable de las tiras.
Pasos 4.4 - Bajar la cama caliente
Incline la impresora, baje la cama caliente moviendo la correa del eje Z y bájela lo más posible sin afectar la retirada e instalación del tornillo.
Pasos 4.5 - Aflojar el conector de alimentación
Separe el conector de alimentación con pinzas para aflojarlo.
Pasos 4.6 - Aflojar el blindaje interno
Retire los 9 tornillos que fijan el blindaje interno con un destornillador hexagonal H2.0, saque el cable del motor B del agujero de cable del blindaje interno y luego separe el blindaje interno de la viga trasera para liberar espacio para el motor B.
Pasos 4.7 - Retirar los tornillos del motor B
El motor B también está fijado por 4 tornillos. Dos de los tornillos son claramente visibles, pero los otros dos deben pasarse desde arriba a través de la posición de los tornillos con un destornillador hexagonal largo.
Nota: Los tornillos que fijan el motor son relativamente apretados y deben manejarse con cuidado para evitar dañar las cabezas de los tornillos.
Pasos 4.8 - Retirar el motor B
Retire la correa de sincronización del piñón de accionamiento del motor y retire el motor B.
Paso 5 - Instalar el motor B
Paso 5.1 - Instalar el motor B
Instale el motor B en su posición e instale la correa de sincronización en el piñón de accionamiento del motor.
Paso 5.2 - Fijar los tornillos del motor B
Fije los 4 tornillos que sujetan el motor. Uno de los tornillos traseros debe colocarse en el destornillador hexagonal en la posición de la viga superior, luego enviar el tornillo a su posición con el destornillador. El otro tornillo trasero debe colocarse directamente en el agujero del tornillo y luego apretarse con un destornillador.
Paso 5.3 - Volver a instalar el disipador de calor
Aplique una cantidad adecuada de pasta térmica en la parte inferior del disipador, luego reinstálelo en su posición original y apriete los dos tornillos que lo sujetan.
Puede consultar las siguientes opciones recomendadas de pasta térmica:
Paso 5 - 4 Conectar los cables

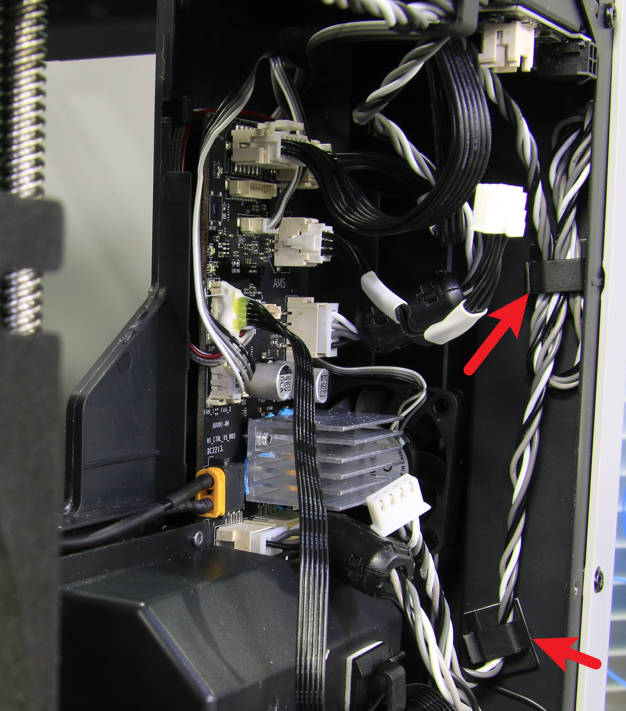

Pase el cable del motor, instale el anillo de ferrita cilíndrico, conecte el cable del motor al puerto de conexión del motor B en la placa MC, conecte el cable de la placa de interfaz AMS y organice los cables como se muestra en la imagen siguiente.
Pasos 5 - 5 Instalar el escudo interno
Coloque de nuevo el escudo interno en la viga trasera y fíjelo con 9 tornillos.

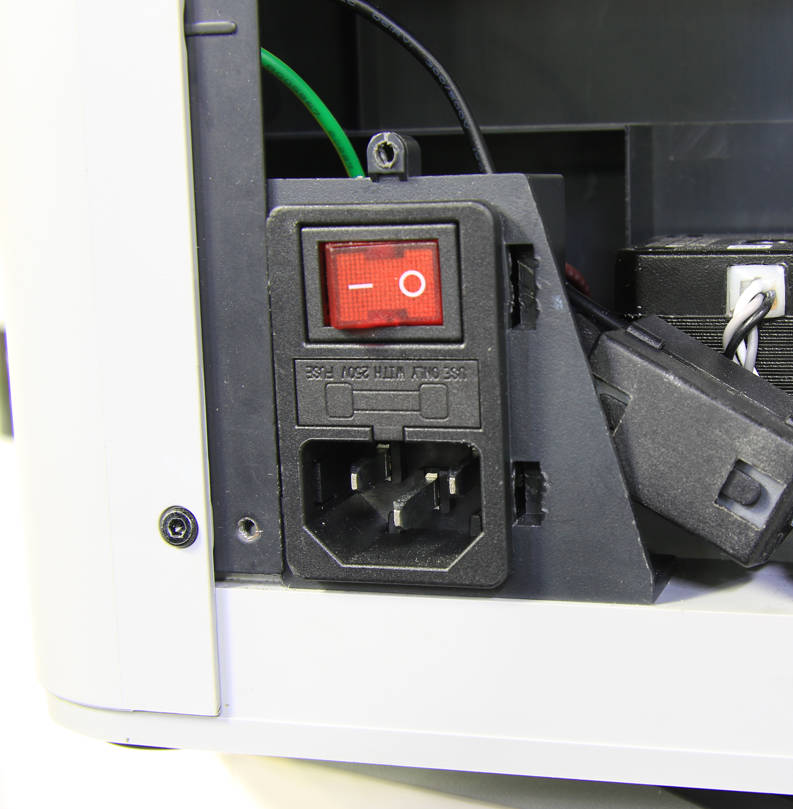

Paso 5 - 6 Montar el conector de alimentación
Vuelva a colocar el conector de alimentación en su posición.
Paso 5 - 7 Instalar la cubierta de la placa AP
Como se muestra en la figura a continuación, alinee primero las posiciones indicadas por las flechas y luego instale la cubierta de la placa AP. Fije la cubierta de la placa AP con 1 tornillo en la parte trasera de la impresora.
Paso 5 - 8 Instalar el conducto de exceso
Instale el conducto de exceso deslizándolo en su posición, prestando atención a las pestañas salientes en ambos lados del conducto. Finalmente, fíjelo con 2 tornillos en cada lado superior del conducto.
Paso 6 - Instalar los tensadores XY y ensamblar la impresora
Consulte los pasos 9 a 13 de Reemplazar el rodillo de seguimiento del tensador XY para instalar los tensadores, ensamblar la impresora y completar el tensado de la correa de timing XY.
Cómo verificar la finalización/éxito
- Encienda la impresora
- Ejecute una prueba de autodiagnóstico del dispositivo como se muestra a continuación y, si no aparecen errores, el reemplazo fue exitoso.
Si encuentra algún problema, vuelva a revisar sus pasos y asegure de nuevo la correa para intentarlo nuevamente. Si los problemas persisten, contacte al equipo de soporte al cliente para obtener asistencia adicional.
