¿Qué es

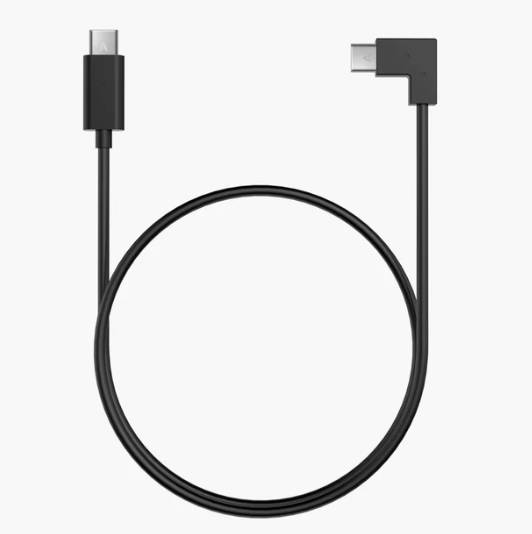

El cable USB-C es un cable de comunicación que utiliza la interfaz Type C para conectar la placa AP principal y la placa del cabezal principal.
Cuándo usarlo
- Comunicación inestable del cable USB-C;
- El equipo de servicio confirma que es un fallo de comunicación USB-C tras analizar el archivo LOG.
Herramientas y materiales requeridos
- Un cable USB-C nuevo
- Llave hexagonal H1.5/H2.0

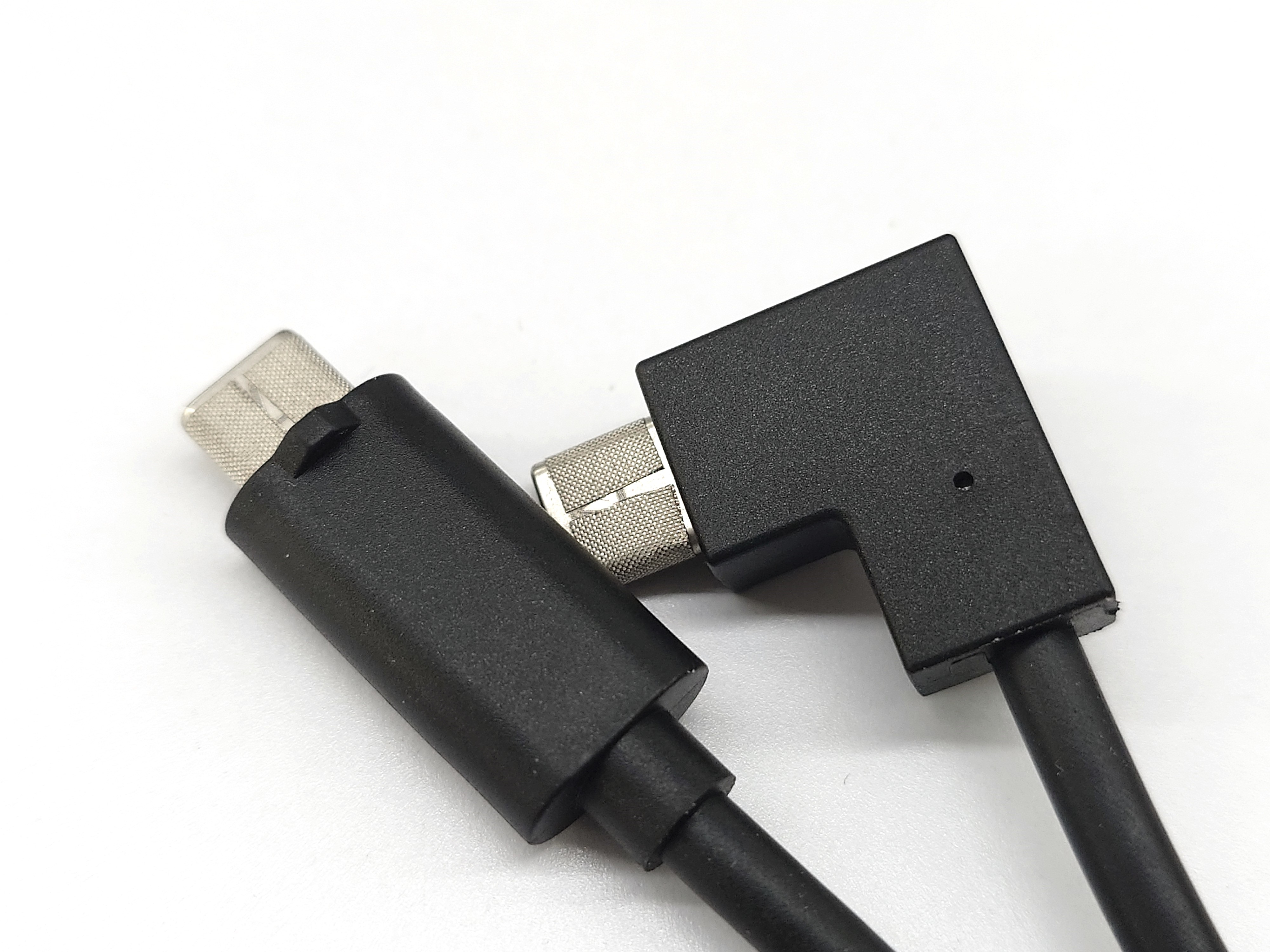

En el cable USB-C de la nueva versión hay cintas conductivas en los conectores. ¡No rasgue las cintas conductivas!
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesita.
Guía operativa
Paso 1 - Aflojar el tubo PTFE

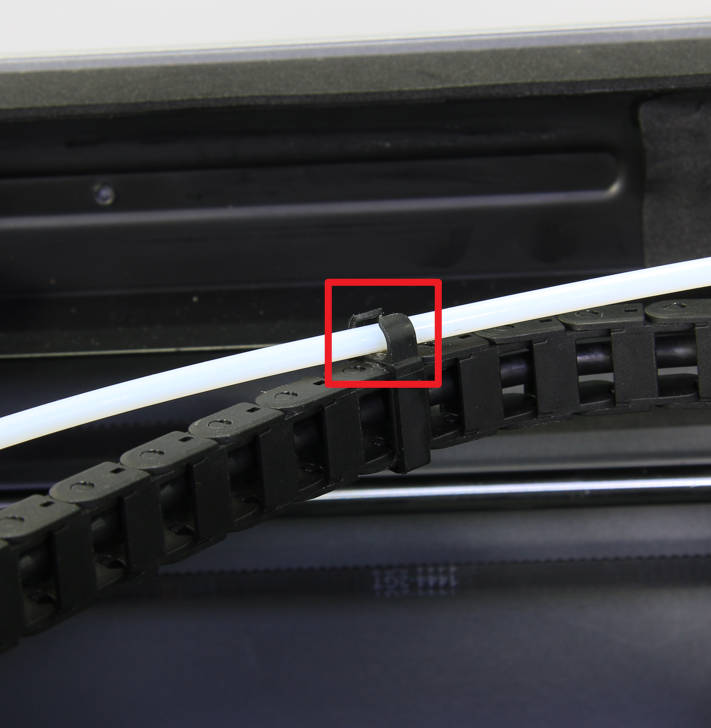

Retire la placa de vidrio y libere el tubo PTFE de la hebilla de la cadena de cables.
Paso 2 - Retirar la cubierta de la placa AP
Retire 1 tornillo ubicado debajo del soporte del tubo PTFE con una llave hexagonal H1.5, abra la cubierta de la placa AP desde ambos extremos y luego retire la cubierta de la placa AP de las vigas.
Paso 3 - Desconectar la conexión USB (placa AP)
Retire el cable del bloque fijo del cable USB, retire 1 tornillo con la llave hexagonal H2.0 y desconecte el cable USB de la placa AP.
Paso 4 - Retirar la cubierta trasera del cabezal

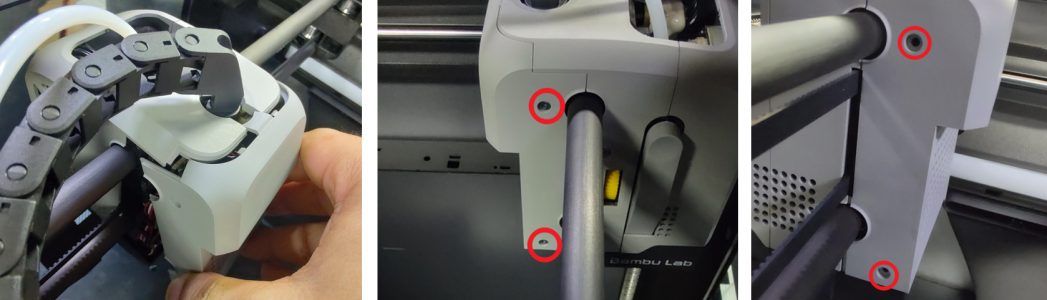

Afloje los 4 tornillos que fijan la cubierta trasera del cabezal usando la llave Allen y retire la cubierta trasera.
Paso 5 - Desconectar la conexión USB (placa TH)
Desconecte el cable USB de la placa del extrusor, ajuste la orientación del soporte del cable USB según se muestra en la imagen y luego levante para retirar el cable USB junto con el soporte del cabezal.
Paso 6 - Retirar el cable USB-C
Libere el cable USB de la cubierta de la placa AP y la cadena de cables, retire el cable USB-C y quite el bloque fijo del cable de la cadena.
Paso 7 - Instalar el nuevo cable USB-C
Instale el cable USB-C en la cadena de cables y en la cubierta de la placa AP, e instale el bloque fijo del cable.
Paso 8 - Conectar el cable USB-C (cabezal)
Conecte el cable USB al conector de la placa del extrusor, presione el cable USB en la base del cable y monte el soporte del cable en su lugar.
Paso 9 - Instalar la cubierta trasera del cabezal

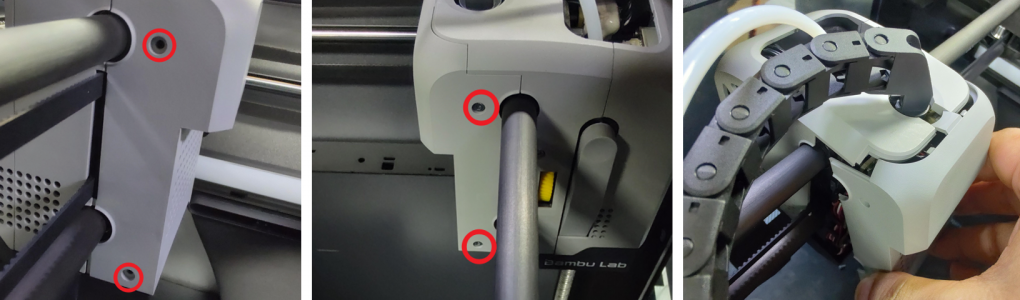

Vuelva a instalar la cubierta trasera del cabezal y fíjela con 4 tornillos (2 en cada lado).
Paso 10 - Conectar el cable USB-C (placa AP)
Conecte el cable USB a la placa AP principal, preste atención a que la letra A esté orientada hacia afuera, fije el bloque con 1 tornillo y sujete los cables al bloque.

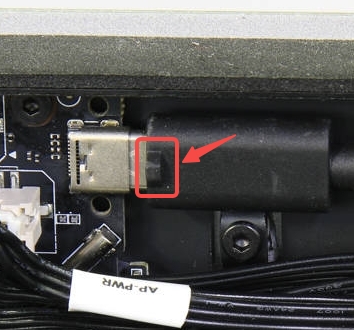

Nota: En la nueva versión, una pieza de tela conductora está adherida aquí, por lo que no se puede ver la letra A. El cable USB se puede insertar con el saliente orientado hacia afuera.
Paso 11 - Instalar la cubierta de la placa AP
Primero alinee la brecha mostrada en la figura para instalar la cubierta de la placa AP, luego instale la cubierta de la placa AP en su lugar y fije un tornillo en la parte trasera de la impresora para asegurarla.
Paso 12 - Fijar el tubo
Monte el tubo PTFE en la hebilla de la cadena de cables. Una vez terminado, coloque la cubierta de vidrio superior en la máquina.
Verificación de funcionamiento
- Encienda la impresora y asegúrese de que la placa de impresión esté libre de impresiones o extrusiones.

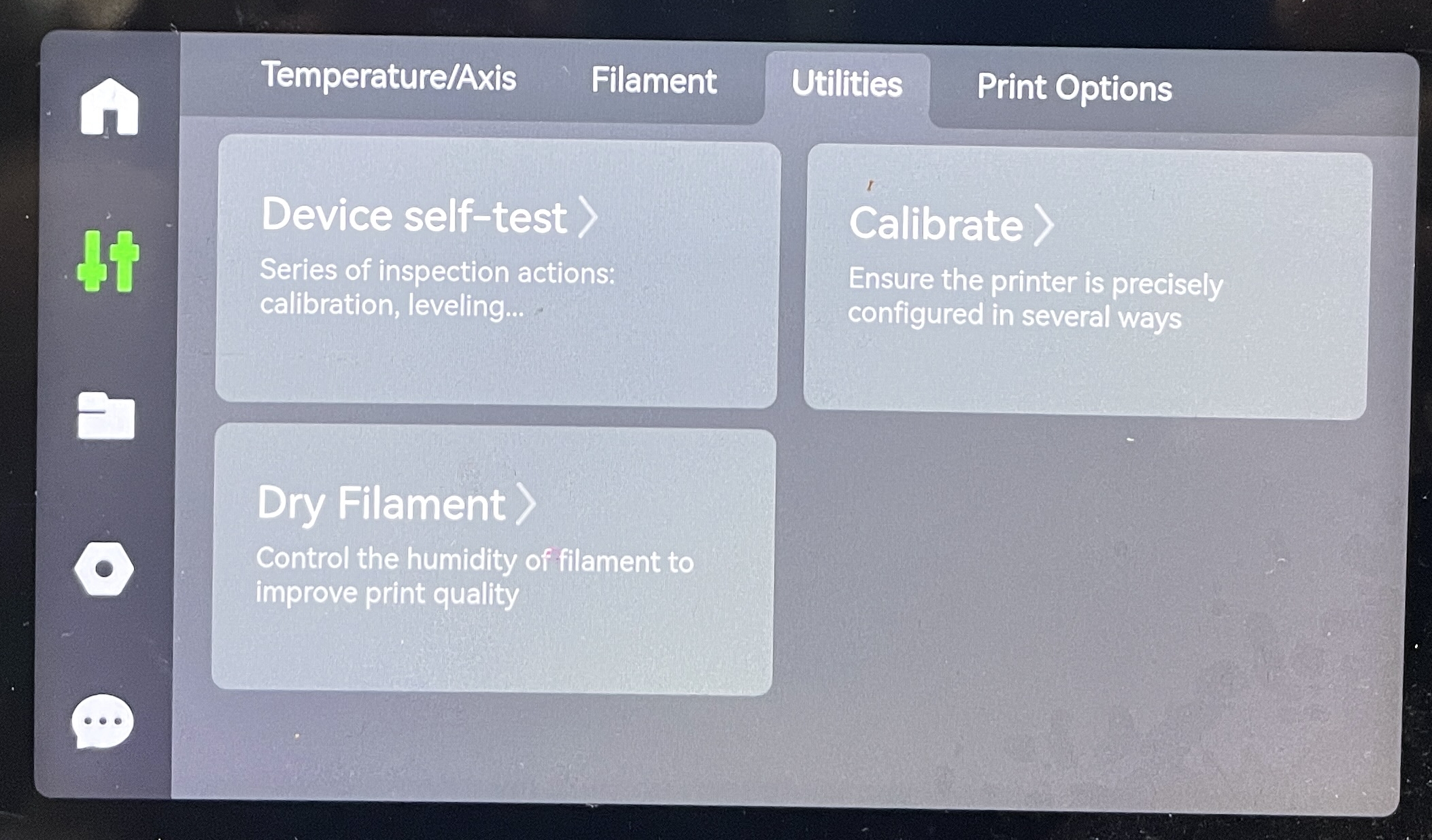

- Navegue hasta el menú 'Utilidades' mostrado en la pantalla, luego seleccione "Calibrar>". Una vez completado el proceso de calibración, elija "Prueba de autodiagnóstico".
Si todo funcionó según lo planeado y no ocurrieron errores o advertencias durante la calibración y la prueba de autodiagnóstico, la sustitución se completó. De lo contrario, verifique las conexiones y repita el proceso. Si persisten problemas, póngase en contacto con el equipo de servicio para obtener asistencia adicional.
