¿Qué es un micro Lidar?
El micro Lidar de Bambu es un sensor capaz de medir profundidad en micrómetros. Trae precisión de micrómetros a la impresión 3D. El sistema mide la altura de la boquilla desde la superficie de la cama, calibra el flujo extruido desde la boquilla y escanea la primera capa.
Antes de reemplazar el micro Lidar o la placa TH para X1C/X1, determine sus versiones para evitar usar una versión incorrecta, lo que provocaría problemas de compatibilidad. Introducción al micro Lidar de Bambu y métodos para distinguir versiones (rojo único o doble rojo)

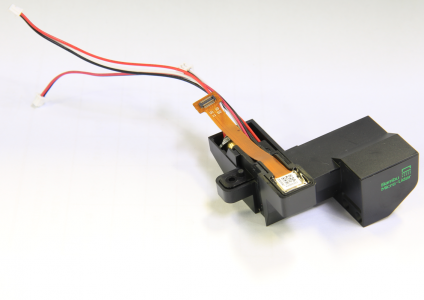

Micro Lidar de Bambu
¿Cuándo se necesita reemplazar el micro Lidar?
Si en algún momento la impresora muestra una advertencia en la pantalla relacionada con "láseres" o aparece una advertencia sobre los láseres (por ejemplo, el láser no está encendido), y ha verificado las conexiones sin resolver el problema.
Herramientas y materiales requeridos
- Módulo nuevo de micro Lidar de Bambu
- Llave Allen H1.5
- Secador de pelo
- Pegamento de silicona
Solo para referencia
Advertencia de seguridad y estado de la máquina antes de comenzar
Siga cuidadosamente las etapas de esta guía para realizar el reemplazo. Asegúrese de que la máquina esté apagada antes de iniciar cualquier desmontaje o montaje.
Guía operativa
Paso 1 - (Desmontaje) Bajar la cama caliente
Encienda la impresora, navegue hasta el menú de movimiento en la pantalla y baje la cama caliente hasta el fondo de la máquina. Una vez terminado, apague la impresora y retire la placa de vidrio superior.
Paso 2 - Retirar la cubierta trasera del cabezal
Desenrosque los 4 tornillos que fijan la cubierta trasera del cabezal utilizando la llave Allen y retire la cubierta trasera.
Paso 3 - Desconectar el cable flexible

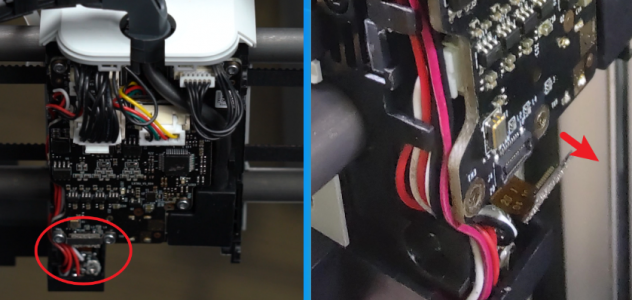

Desenrosque los 2 tornillos ubicados en la esquina inferior izquierda de la placa que fijan el cable flexible. Una vez terminado, desconecte suavemente el conector del cable flexible.
Paso 4 - Aflojar los tornillos de la placa

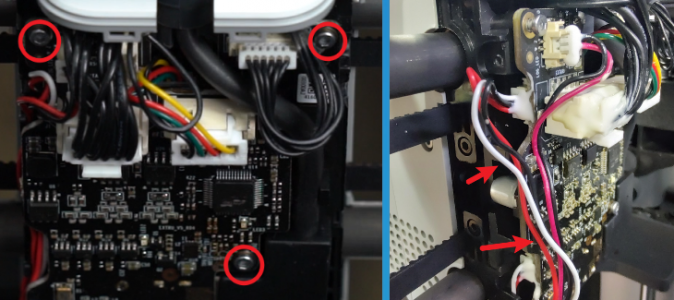

Afloje ligeramente los 3 tornillos que fijan la placa de expansión, solo lo suficiente para facilitar la retirada de los cables del micro Lidar.
Paso 5 - Desconectar los conectores de cable
Los conectores están fijados con pegamento caliente para asegurar su posición durante el funcionamiento. Para desconectarlos, use un secador de pelo para calentar el pegamento y ablandarlo lo suficiente para permitir una desconexión fácil. Una vez desconectados, retire cualquier exceso de pegamento que permanezca adherido a los conectores.
Paso 6 - Retirar el micro Lidar de Bambu
Desenrosque los 2 tornillos que sujetan el micro Lidar en su lugar, ubicados en la parte inferior del cabezal. Una vez terminado, el micro Lidar debería retirarse y podrá ser reemplazado.
Paso 7 - (Montaje) Instalar el nuevo micro Lidar de Bambu
Ahora invertiremos todos los pasos de desmontaje para instalar un micro Lidar de Bambu en el cabezal, comenzando por posicionar el micro Lidar en la parte inferior del cabezal y sujetarlo con los 2 tornillos.
Paso 8 - Conectar los 3 cables

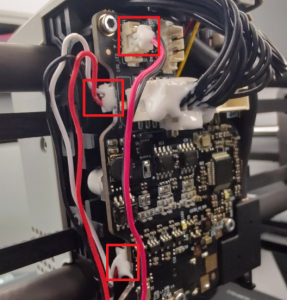

Conecte los tres cables a los conectores correspondientes en la placa del extrusor, como se muestra en la figura a continuación (se recomienda aplicar adhesivo de silicona en los conectores para reforzarlos, luego dejarlos reposar 30 minutos y esperar a que la silicona se endurezca inicialmente). Una vez completado, apriete nuevamente los 3 tornillos que se aflojaron anteriormente. La figura de la derecha muestra el diagrama de conexión para la placa TH de la versión V9.
Paso 9 - Ruteo de cables

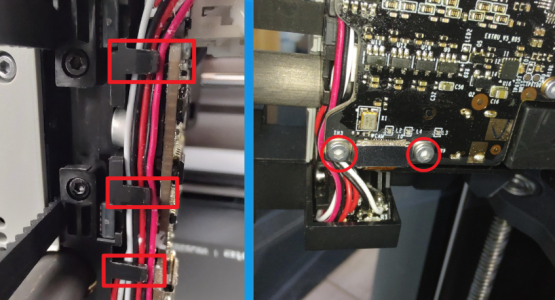

Rutee los cables a lo largo del lado de la placa de expansión empujándolos por el borde, como se muestra en la foto a continuación. Luego, con mucho cuidado, conecte el conector del cable de cinta aplicando presión suave. Una vez terminado, asegure la placa del conector del cable de cinta con 2 tornillos.
Paso 10 - Instalar la cubierta trasera del cabezal
Vuelva a instalar la cubierta trasera del cabezal y fíjela con 4 tornillos (2 en cada lado). Una vez terminado, coloque de nuevo la placa de vidrio superior en la máquina.
Verificación de funcionamiento

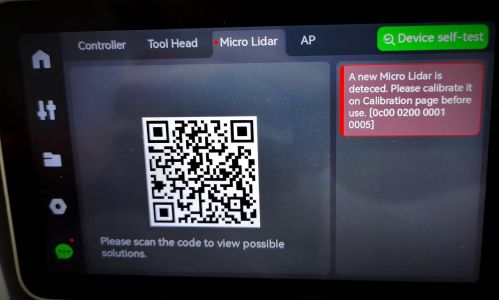

Una vez encendida la impresora, aparecerá un mensaje indicando que se detectó un nuevo micro Lidar.
Asegúrese de que la cámara esté libre de impresiones o extrusiones en la cama, vaya al menú de configuración en la pantalla, seleccione Calibración y presione "Iniciar calibración".

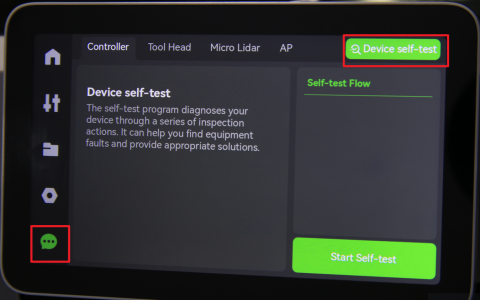

Una vez finalizada la calibración, realice una prueba de autodiagnóstico del dispositivo según se indica a continuación.
Si todo transcurrió según lo planeado y no aparecieron errores o advertencias durante la calibración y la prueba de autodiagnóstico, el reemplazo se completó con éxito. De lo contrario, verifique las conexiones y repita el proceso. Si persisten problemas, póngase en contacto con el equipo de servicio para obtener asistencia adicional.
