Procedimiento de Ajuste de Tensión de la Correa
La tensión correcta de la correa es esencial para un sistema de movimiento coreXY. Una correa floja puede causar muchos problemas en la impresión 3D, como círculos que parecen óvalos u otros problemas dimensionales en las piezas impresas.
La correa y el gantry forman un sistema masa-resorte, con la correa actuando como resorte (k) y el gantry como masa (m). La frecuencia natural del sistema es f=sqrt(k/m). Una correa floja reduce k y f, lo que afecta la compensación de vibraciones.
El X1 monitorea la tensión de la correa mediante esta ecuación f=sqrt(k/m). Durante la calibración, los motores generarán vibraciones a diversas frecuencias y buscarán la resonancia, que ocurre cuando la frecuencia de entrada es igual a la frecuencia natural. A esta operación la denominamos barrido de frecuencia, y genera cierto ruido con un tono creciente.
Cuando el X1 detecta que ha cambiado la frecuencia natural, es momento de ajustar la tensión de la correa. Es un proceso semiautomático que se puede realizar con una operación sencilla.
Pasos para Ajustar la Tensión de la Correa
- IMPORTANTE: APAGUE primero la impresora.

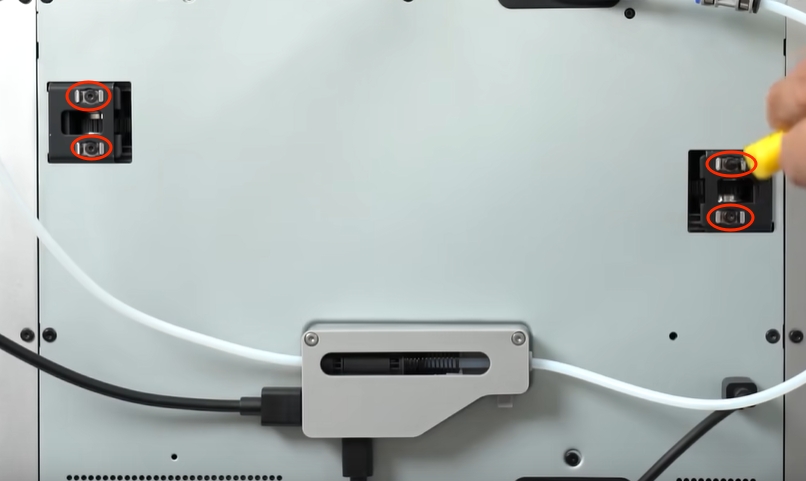

- Afloje los 4 tornillos del tensador de correa (pero NO los retire), luego mueva suavemente el cabezal hacia adelante y hacia atrás varias veces, y finalmente desplácelo hasta el extremo trasero de la impresora. A continuación, apriete nuevamente los 4 tornillos. El sistema resorte del tensador ajustará la correa a la tensión correcta.
- IMPORTANTE: NO apriete excesivamente los tornillos del tensador de correa. Hacerlo puede causar daños y no proporcionará mejores resultados. Apenas apriete ambos tornillos como cualquier otro tornillo y no los sobretorne.
Limpieza de las Varillas de Carbono
Dado que mantener las varillas de carbono limpias es esencial para obtener resultados de impresión de alta calidad, y que la limpieza de las varillas también puede afectar la tensión de la correa y el movimiento general del cabezal, es una buena idea realizar la limpieza de las varillas de carbono al mismo tiempo que el ajuste de tensión de la correa.

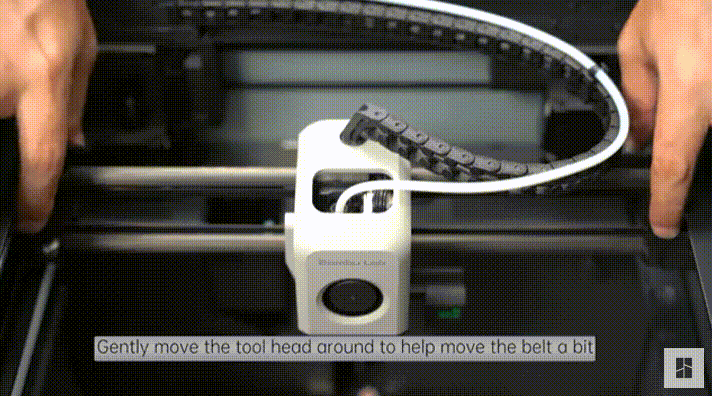

Antes de ajustar los tornillos del tensador de correa, también mueva el eje Y hacia adelante y hacia atrás como se muestra a continuación. Esto asegura que las correas estén tensadas de manera uniforme.
También puede obtener más información sobre los pasos en la Wiki Cómo limpiar las varillas de carbono para impresoras Bambu Lab
Calibrar
Dado que tanto la limpieza de las varillas de carbono como el ajuste de tensión de la correa pueden cambiar las características de resonancia del cabezal de la impresora, es necesario recalibrar la impresora posteriormente para ajustarse al nuevo comportamiento.

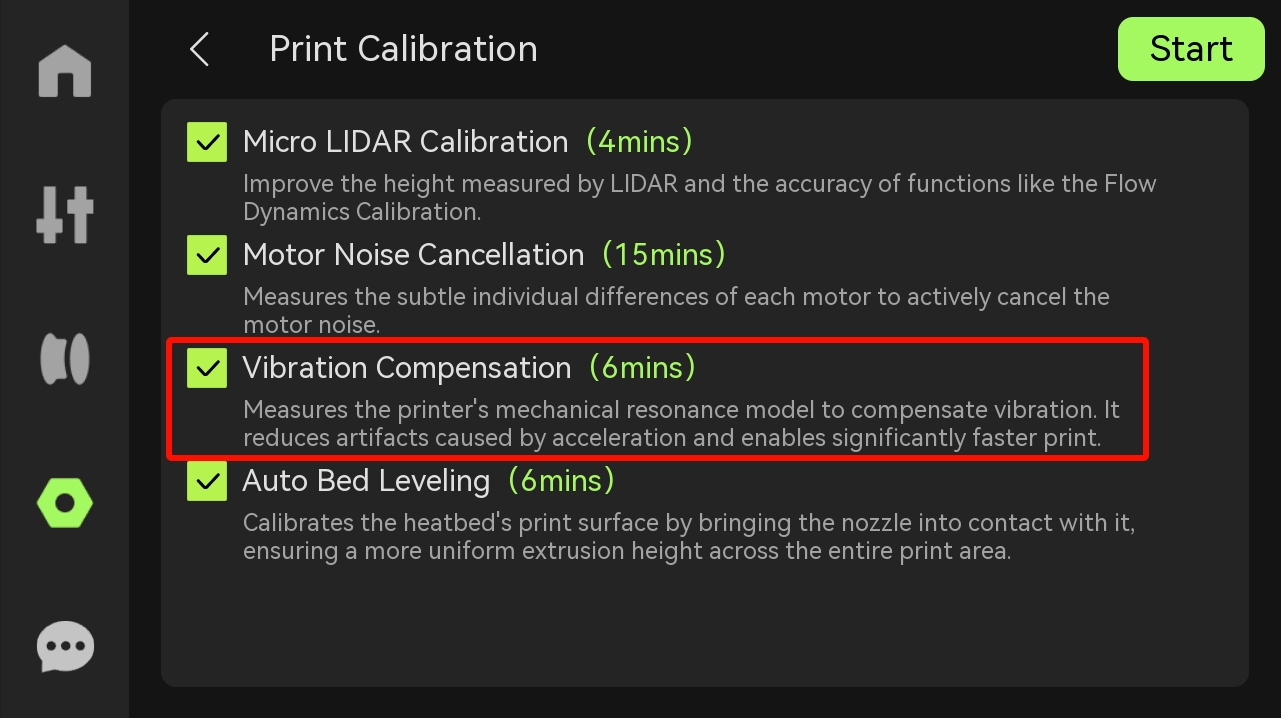

La impresora de la serie X1 se puede calibrar directamente desde la pantalla.

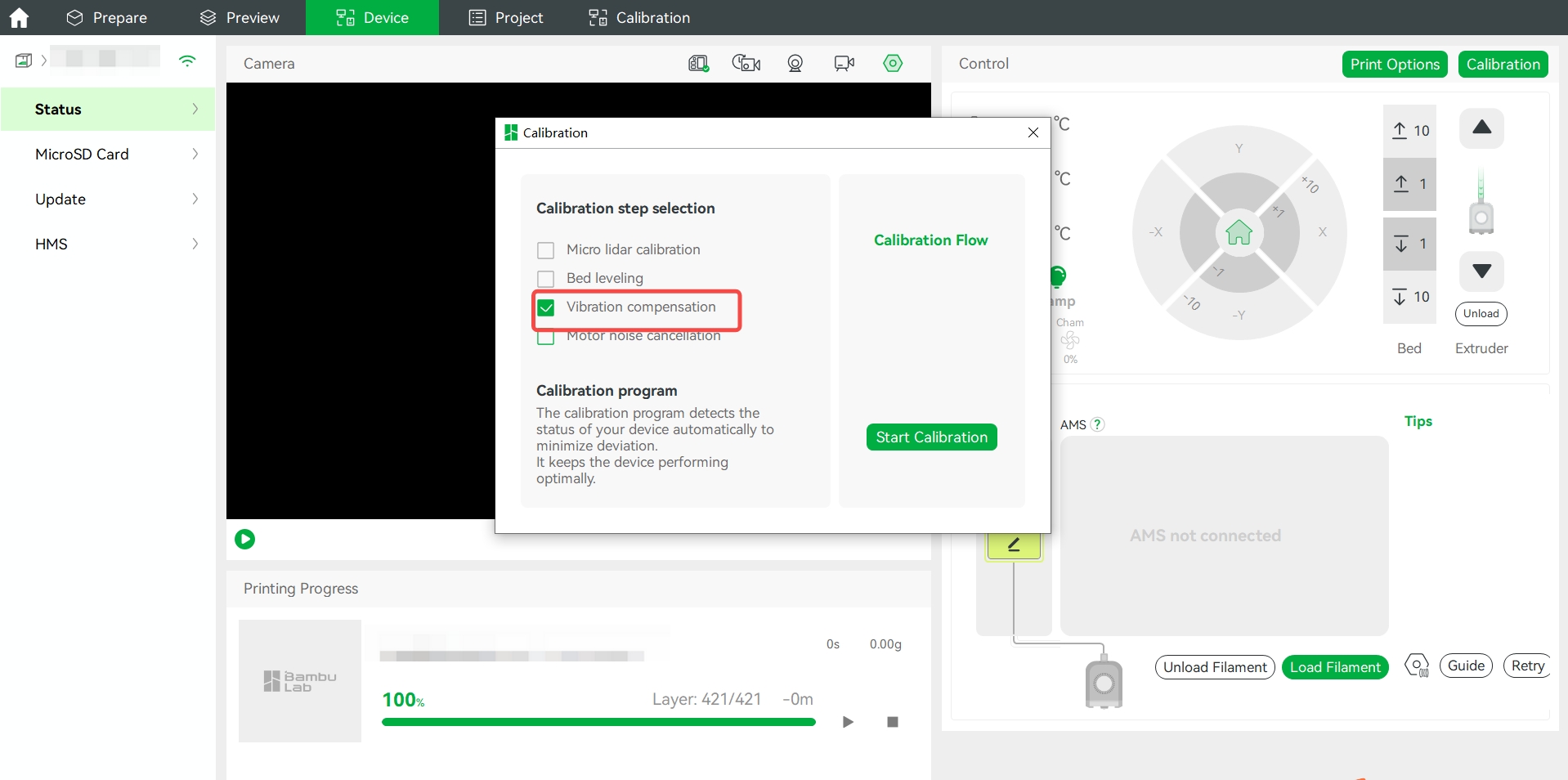

Los dispositivos de las series P1 y X1 se pueden calibrar ambos utilizando Bambu Studio.
Notas Finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, presente un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
