¿Qué es

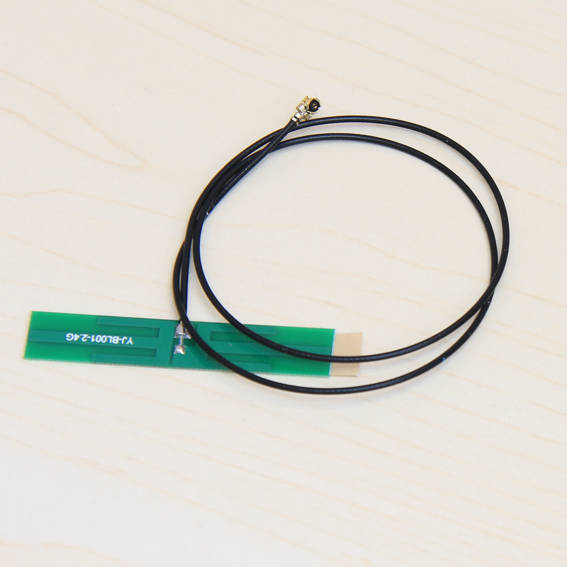

La antena WIFI es un accesorio electrónico utilizado para mejorar las señales de red inalámbrica. La antena WIFI de las impresoras de la serie X1 está instalada en el interior de la tapa frontal y conectada a la placa AP principal.
Cuándo usar esta guía
-
El cable o conector de la antena WIFI están dañados.
-
La señal WIFI es inestable o débil, y el equipo de servicio de Bambu Lab confirmó mediante análisis de registros que se trata de un problema con la antena WIFI.
Herramientas y materiales necesarios
- Antena WIFI nueva
- Secador de pelo
- Pinzas planas
- Pegamento de silicona
solo para referencia
Advertencia de seguridad y estado de la máquina antes de comenzar
Antes de iniciar el proceso descrito en esta guía, asegurarse de que la máquina esté apagada.
Guía de operación
Paso 1 - Abrir la tapa de la placa AP
Apague la impresora, desenchufe el cable de alimentación y retire la placa de vidrio superior. Luego, abra la tapa de la placa AP, ubicada en la parte superior izquierda de la máquina, como se muestra en las imágenes a continuación.
Paso 2 - Desconectar los cables
Use un secador de pelo para ablandar el pegamento de silicona que fija el conector; luego, desconecte el cable de la placa de botones. A continuación, retire parte del pegamento con las pinzas y desconecte el cable WIFI. Finalmente, retire el cable de la antena WIFI.
Paso 3 - Soltar los cables
Suelte el cable de la placa de botones y el cable de la antena WIFI de las fijaciones en secuencia, prestando atención a la dirección de las fijaciones.
Paso 4 - Retirar la antena WIFI
Retire la cinta que fija el cable de la antena, luego use las pinzas para levantar la placa de la antena WIFI, fijada con adhesivo de doble cara, y retire la antena WIFI.
Paso 5 - Instalar la antena WIFI
Prepare una antena WIFI de repuesto, retire la etiqueta protectora y fije la placa de la antena en el interior de la tapa frontal, como se muestra en la figura a continuación.
Paso 6 - Fijar el cable de la antena
Haga pasar el conector del cable a través del orificio del cable en la viga frontal y fije los cables con cinta adhesiva.
Paso 7 - Instalar los cables
Instale el cable de la antena y el cable de la placa de botones en las fijaciones de la tapa frontal en secuencia.
Paso 8 - Conectar los cables

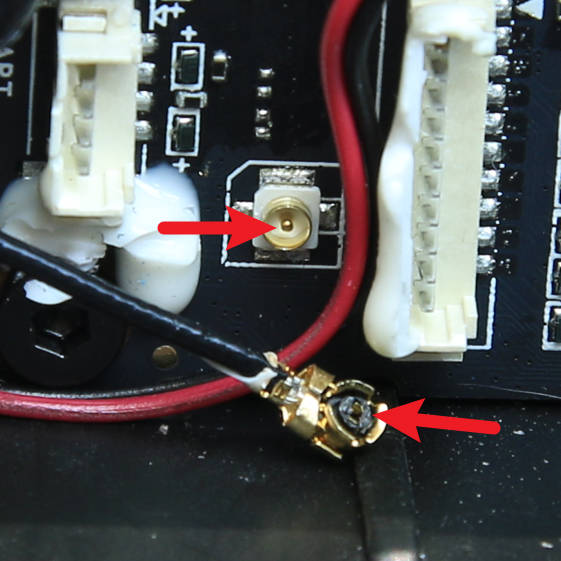

Alinee el puerto de conexión de la antena WIFI, conecte la antena a la placa AP y luego conecte el cable de la placa de botones. Se recomienda aplicar pegamento de silicona para reforzar la conexión.
Nota: Al conectar la antena, asegurarse de alinearla antes de presionar para evitar dañar el conector.
Paso 9 - Cerrar la tapa AP
Ajuste la tapa AP en su lugar de forma segura y coloque finalmente la tapa de vidrio superior.
Cómo verificar la finalización/éxito
Conecte el cable de alimentación y encienda la impresora. Confirme que la impresora detecte normalmente la señal WIFI y complete el vinculado. De lo contrario, verifique todas las conexiones e intente nuevamente. Si el problema persiste, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
