Ensamblaje del eje X

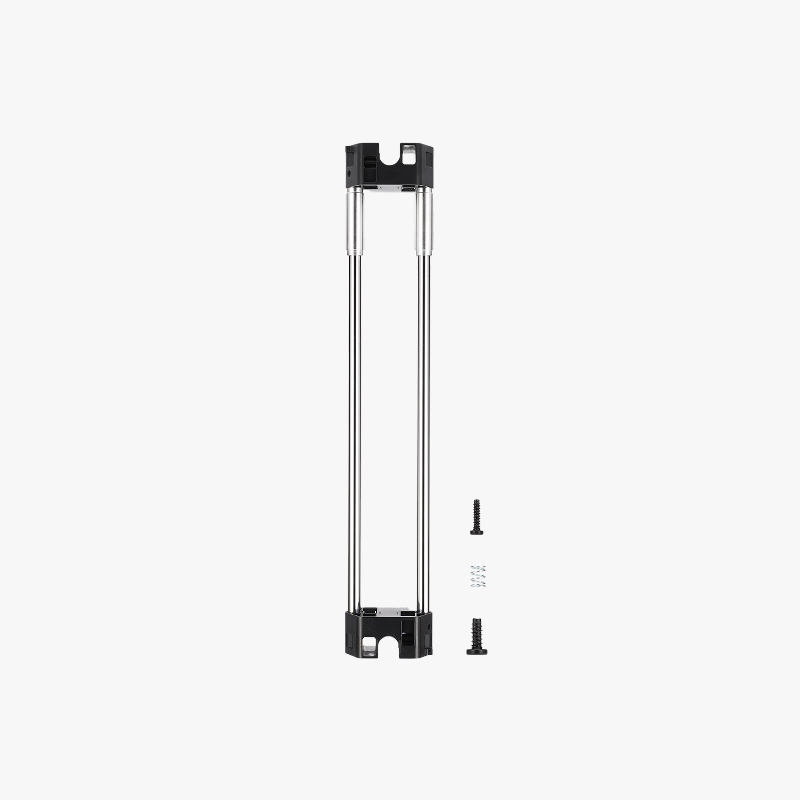

El ensamblaje del eje X transporta el cabezal, permitiendo el movimiento izquierda y derecha mediante control del motor. A diferencia del diseño de varilla de carbono utilizado en las series X1/P1, el P2S emplea varillas guía de acero pulido. Estas varillas ofrecen un rendimiento similar pero son más fáciles de limpiar y mantener gracias a su superficie lisa.

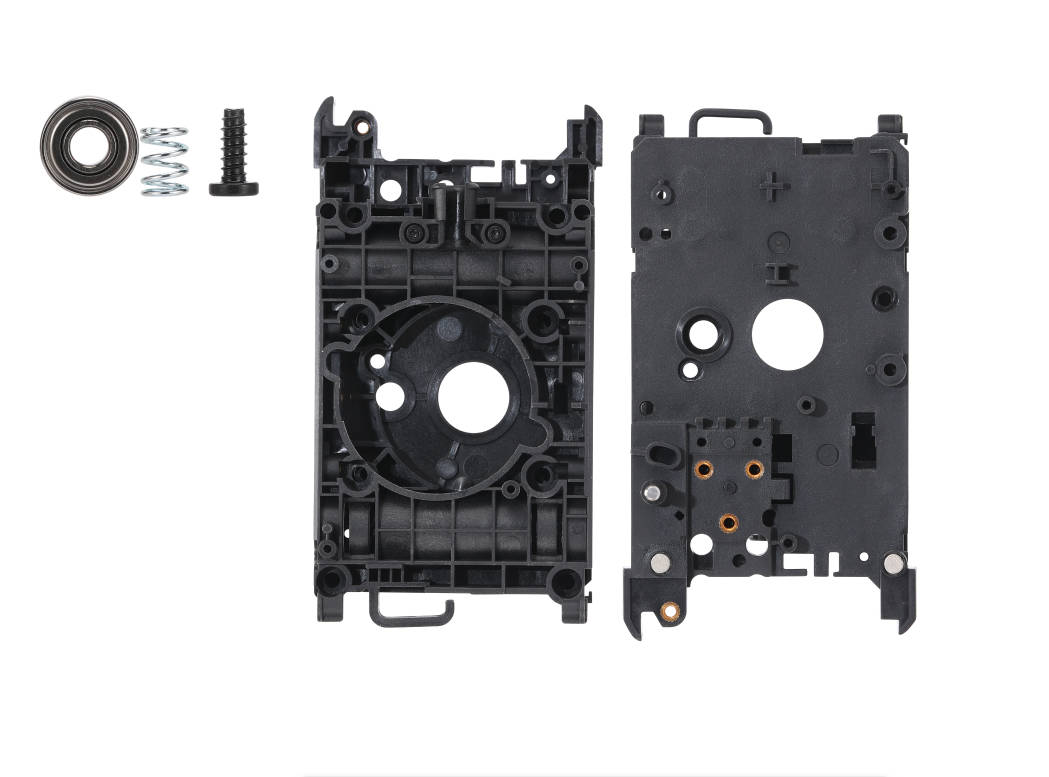

Ensamblaje del carro del cabezal
El ensamblaje del carro del cabezal consta principalmente de las cubiertas frontal y trasera. Se monta en el manguito de aluminio grafitado del ensamblaje del eje X y se desplaza a lo largo del eje X gracias al movimiento de las correas XY.
Nota: No es necesario retirar la carcasa de la impresora al reemplazar el ensamblaje del carro del cabezal.
Cuándo utilizar esta guía
-
El ensamblaje del eje X está dañado
-
El ensamblaje del carro del cabezal está dañado
Herramientas y materiales requeridos
-
Nuevo ensamblaje del eje X o ensamblaje del carro del cabezal
-
Llave hexagonal H1.5
-
Llave hexagonal H2.0
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño a la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o con los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para asistencia.
Retirar el ensamblaje del eje X / ensamblaje del carro del cabezal
Paso 1: Retirar componentes del cabezal
- Consulte las siguientes wikis para retirar la cubierta del cabezal, el hotend, el conjunto del calentador del hotend y el ventilador del hotend: Reemplazando el conjunto del calentador del hotend/ventilador del hotend del P2S
- Consulte las siguientes wikis para retirar la manija del cortador y el conjunto del extrusor: Reemplazando la palanca del cortador de filamento Reemplazando los componentes del extrusor del P2S
- Consulte la siguiente wiki para retirar la placa TH y la placa de interfaz de extrusión: Reemplazando la placa de circuito del cabezal del P2S Luego desconecte el soporte de cadena de arrastre y retire el cable del cabezal y la cadena de arrastre del carro.
- Consulte la siguiente wiki para retirar el sensor de eddy: Reemplazando el sensor de eddy del P2S
- Consulte la siguiente wiki para retirar el motor del extrusor: Reemplazando el motor del extrusor del P2S
Paso 2: Retirar el sujetador de correa

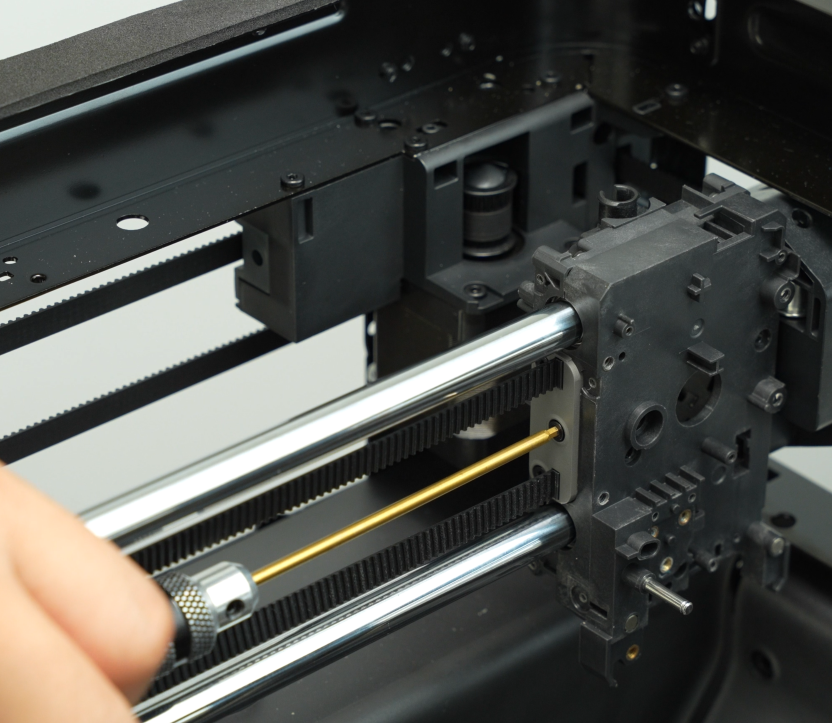

Use una llave hexagonal H2.0 para aflojar los cuatro tornillos de tensión (solo 1–2 vueltas; no los retire) para liberar las correas XY.
Use una llave hexagonal H2.0 para retirar los tres tornillos que fijan el sujetador de correa, luego retire el sujetador. Repita los mismos pasos para retirar el sujetador en el lado opuesto.
Paso 3: Retirar el ensamblaje del carro del cabezal

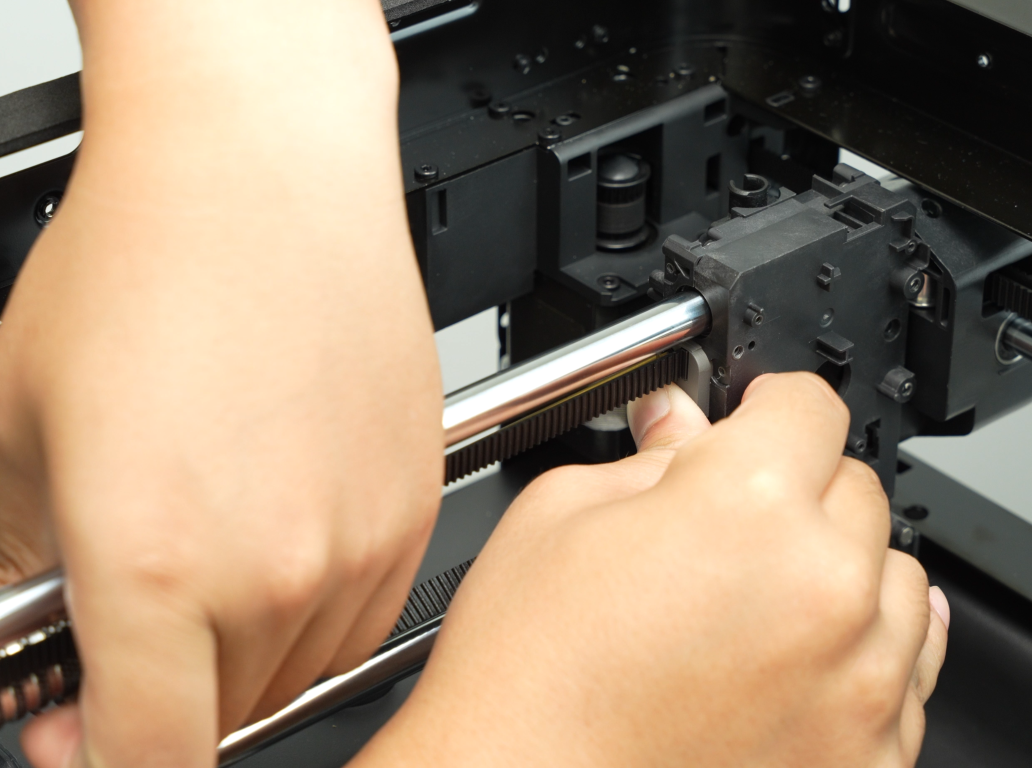

Use una llave hexagonal H2.0 para retirar los ocho tornillos de montaje. Sostenga tanto la cubierta frontal como la trasera del carro del cabezal, incline ligeramente la cubierta frontal primero, luego retire el carro con cuidado para evitar que las cuatro resortes en la parte superior de la cubierta frontal se caigan.
Los siguientes pasos solo son necesarios al reemplazar el ensamblaje del eje X.
Paso 4: Retirar la cubierta de la placa AP
Consulte esta wiki para retirar la cubierta de la placa AP del marco: Reemplazando la cubierta de la placa AP/Luz de relleno LED – Izquierda
Paso 5: Retirar la carcasa de la impresora
- Retire el soporte guía de filamento, el amortiguador y el panel trasero: Reemplazando el panel trasero del P2S
- Retire la cubierta de la placa AP y el panel lateral izquierdo: Reemplazando el panel lateral izquierdo del P2S
- Retire el conjunto de conmutación de flujo de aire adaptativo y el panel lateral derecho: Reemplazando el panel lateral derecho del P2S
Paso 6: Retirar las correas XY
Use una llave hexagonal para empujar ligeramente el sujetador de correa hacia afuera, luego retire el sujetador de la correa para sacar la correa. Si la correa está floja, puede empujar directamente la correa para retirar el sujetador sin usar la llave hexagonal.

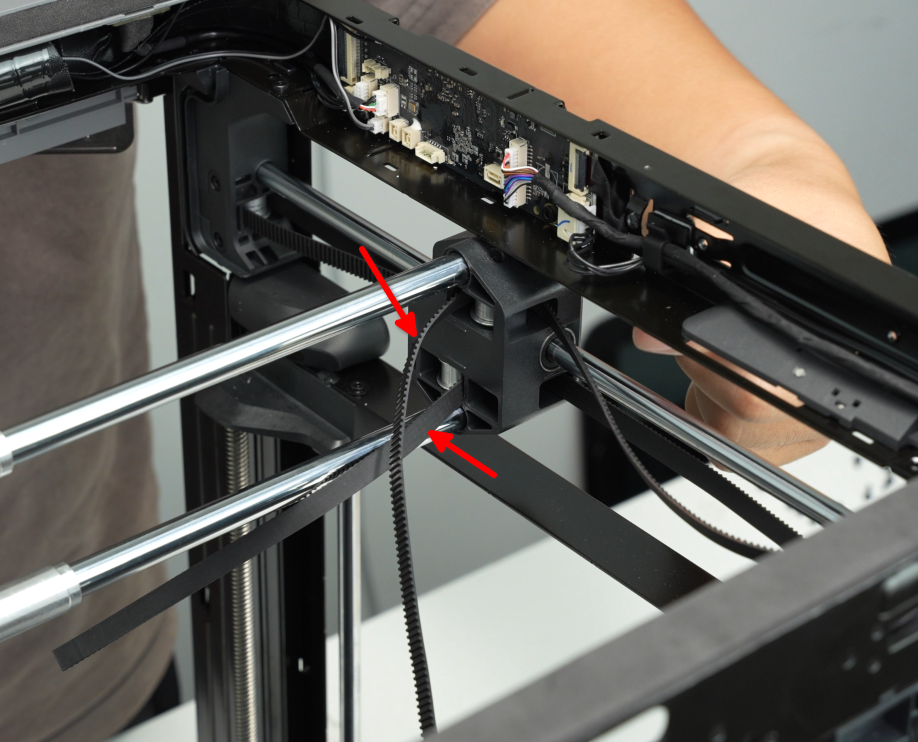

Extraiga las correas de ambos lados del eje X y retirelas de los dos carros del eje Y.
Paso 7: Retirar el ensamblaje del eje X
Use una llave hexagonal H1.5 para retirar los cuatro tornillos que fijan las placas exteriores de los carros Y, y retire las placas de ambos carros Y izquierdo y derecho.
Gire el ensamblaje del eje X diagonalmente a través de la impresora y retire el ensamblaje del eje X.
Instalar el ensamblaje del eje X / ensamblaje del carro del cabezal
Los pasos 1–3 aplican para instalar el ensamblaje del eje X. Los pasos desde el Paso 4 en adelante son comunes para ambos reemplazos.
Paso 1: Instalar el ensamblaje del eje X

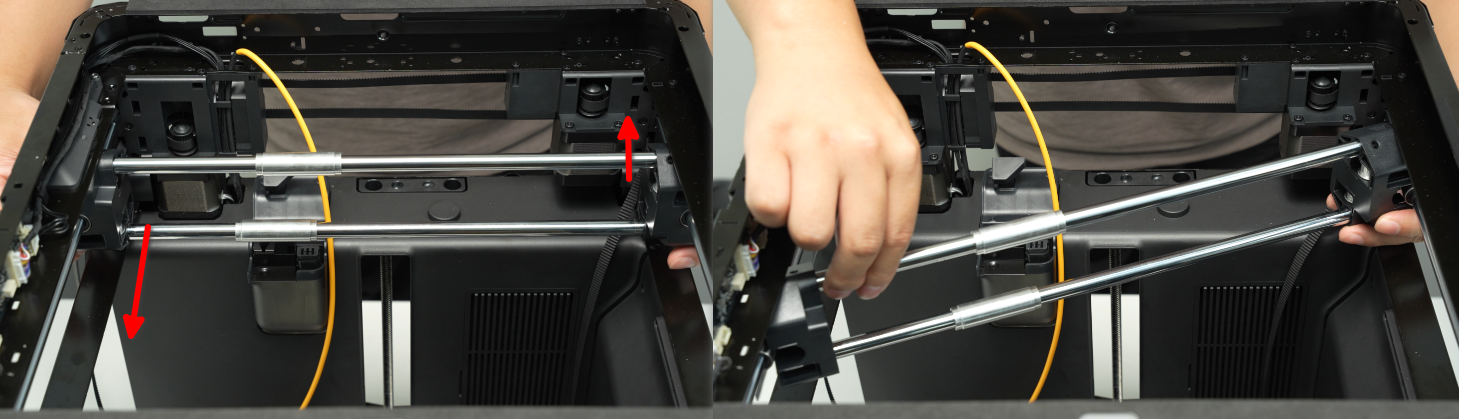

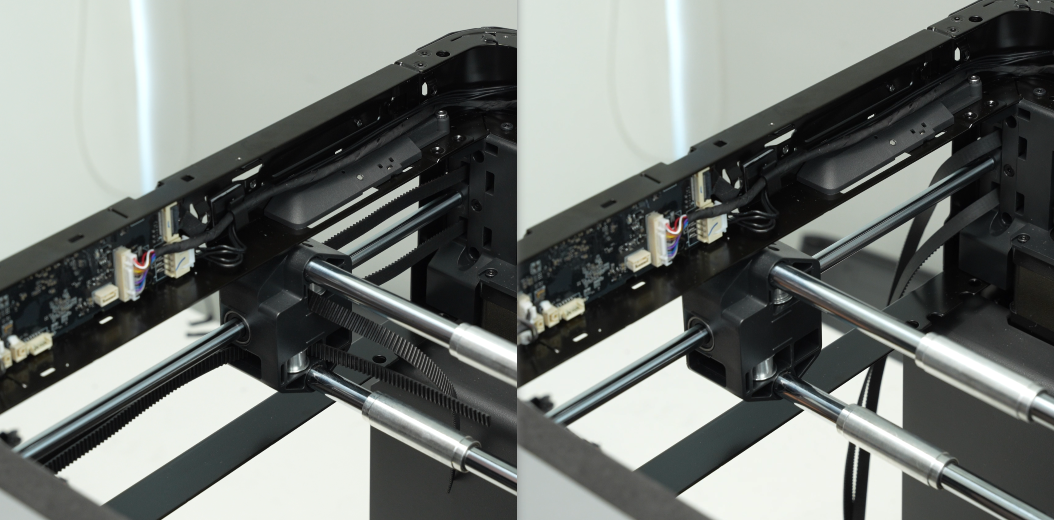

- Coloque el ensamblaje del eje X diagonalmente en la impresora, alinee los carros Y con los rodamientos lineales Y, luego gire el ensamblaje del eje X a su posición.

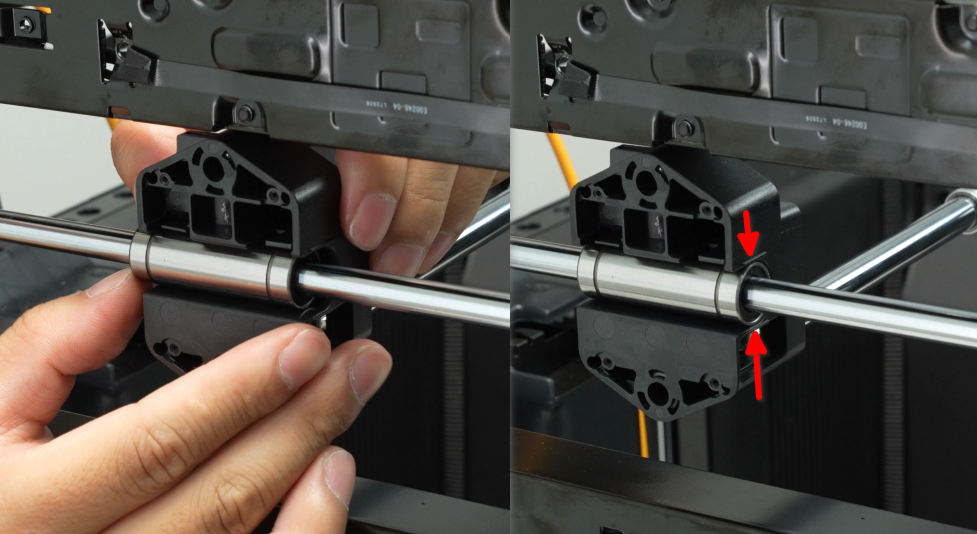

Nota: Después de la instalación, verifique que los bordes de los rodamientos lineales Y coincidan con los carros Y. Si no coinciden, empuje los rodamientos para alinearlos. Si los rodamientos sobresalen demasiado, retire e instale nuevamente.

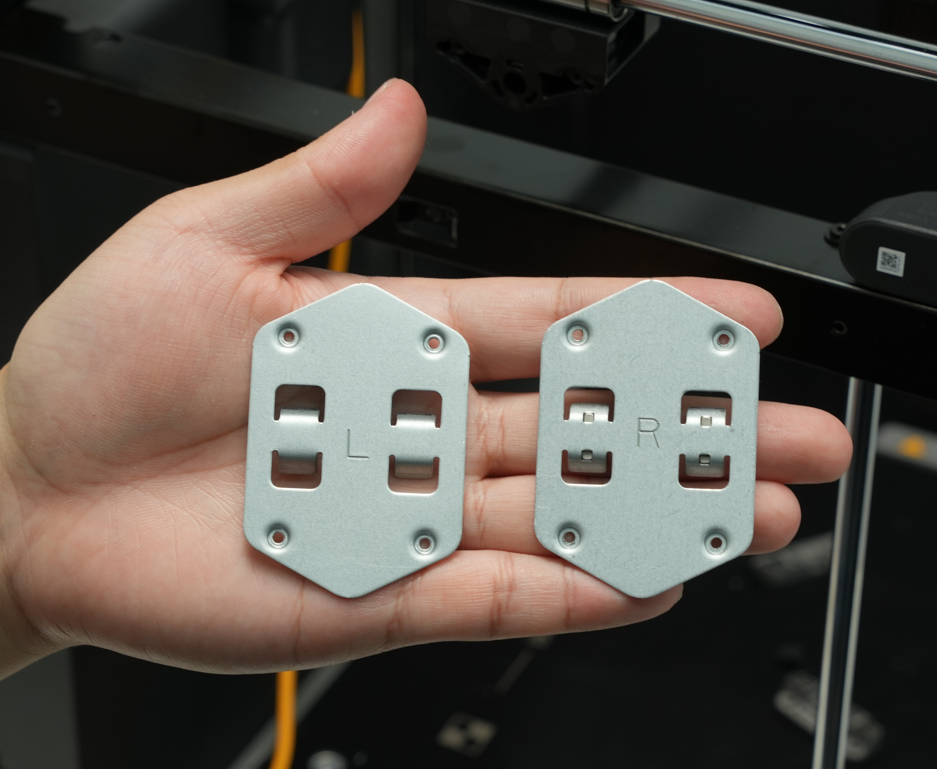

Antes de instalar la placa, verifique la letra en ella: Izquierda = L, Derecha = R. La placa marcada L va en el lado izquierdo de la impresora, cerca del panel lateral izquierdo.

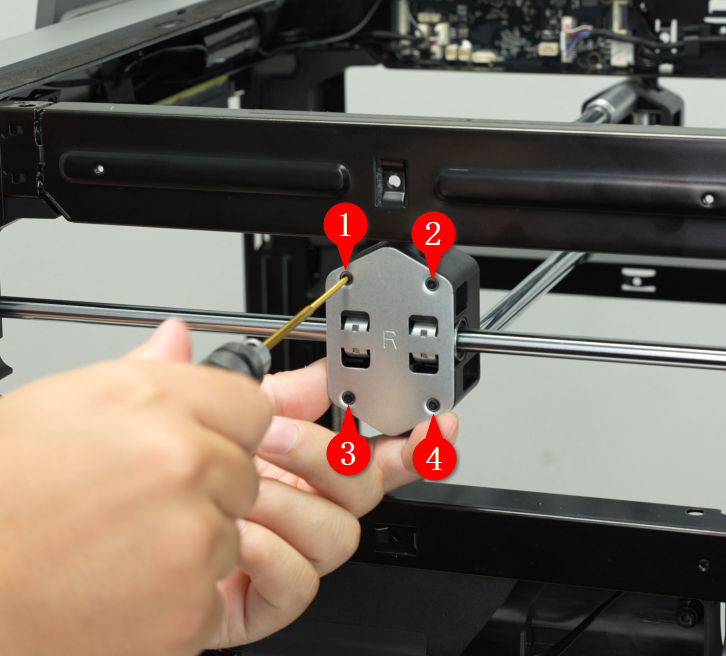

Instale las placas izquierda y derecha e use una llave hexagonal H1.5 para apretar los ocho tornillos (cuatro en cada lado).
Paso 2: Enhebrar las correas XY

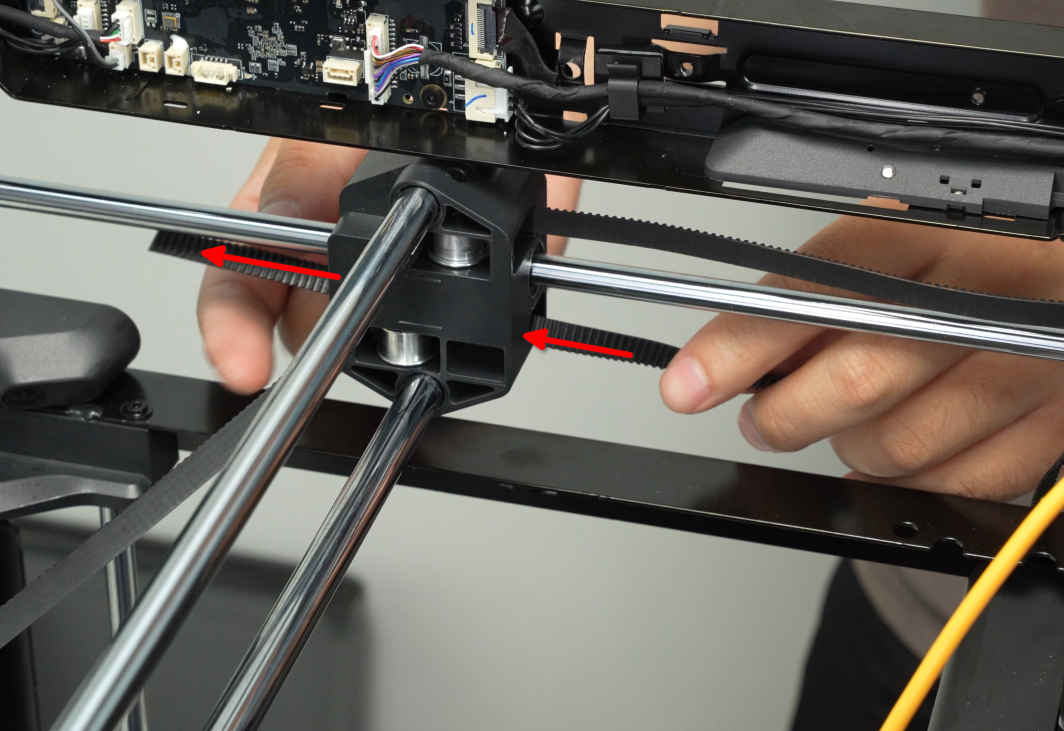

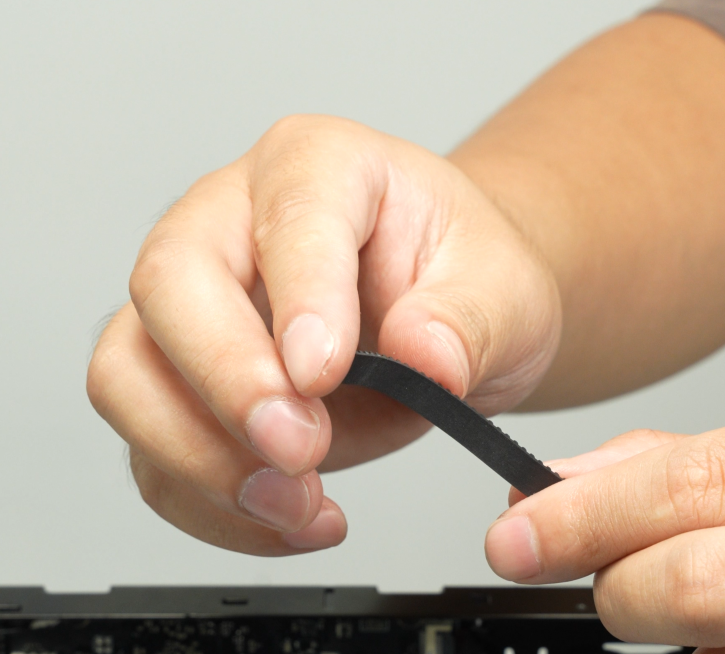

Doble el extremo de la correa para facilitar su enhebrado a través del carro Y.

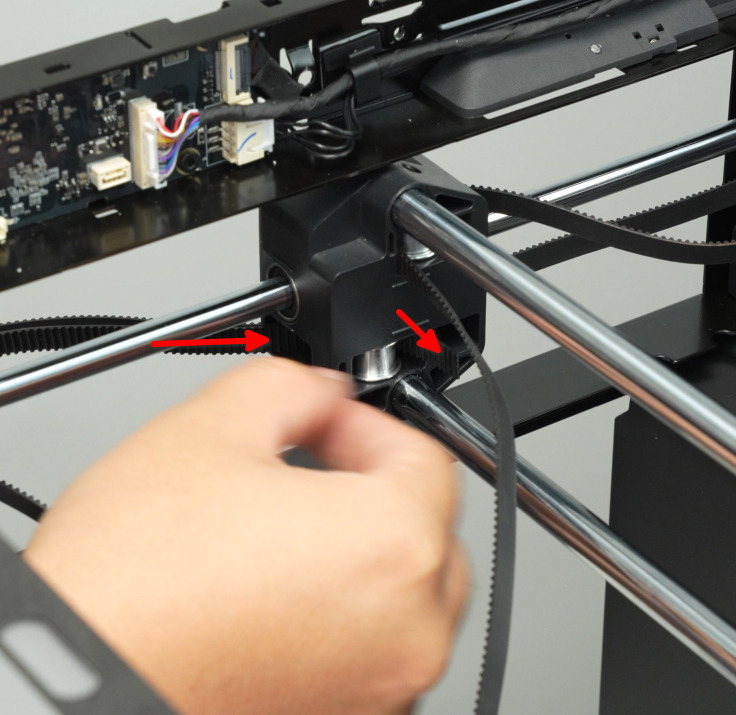

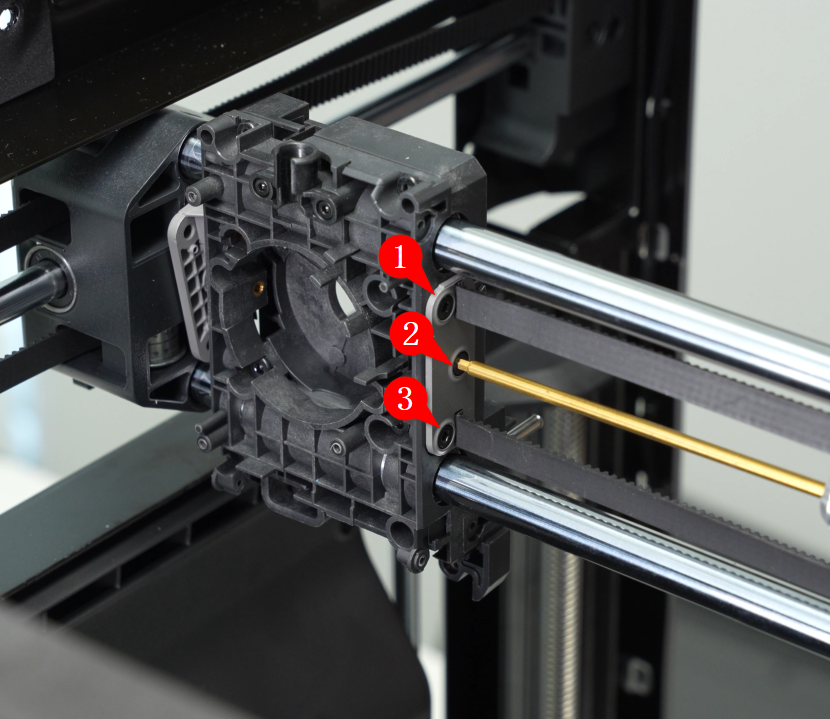

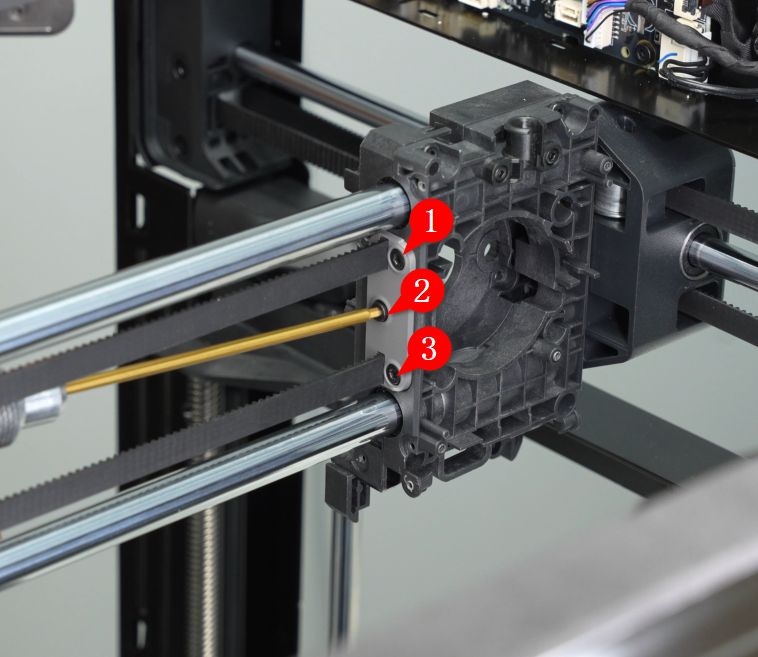

Enhebre la correa a través de la polea libre en el carro Y como se muestra en la imagen.

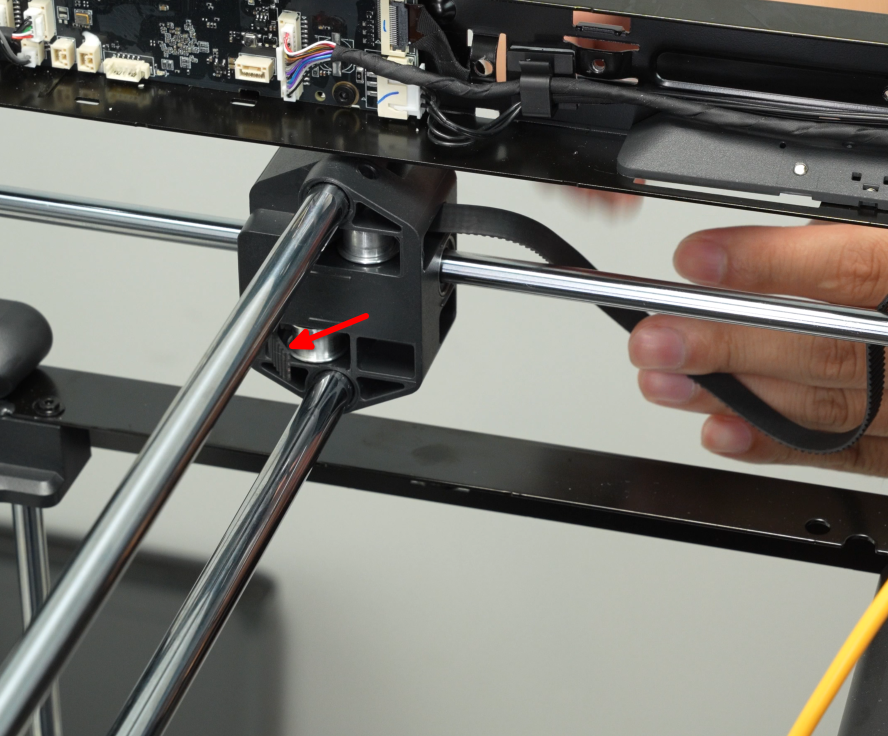

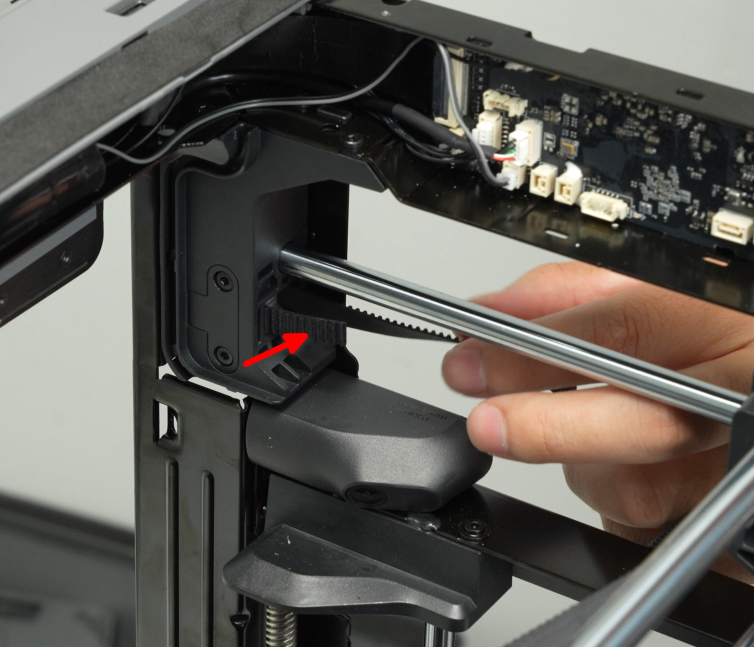

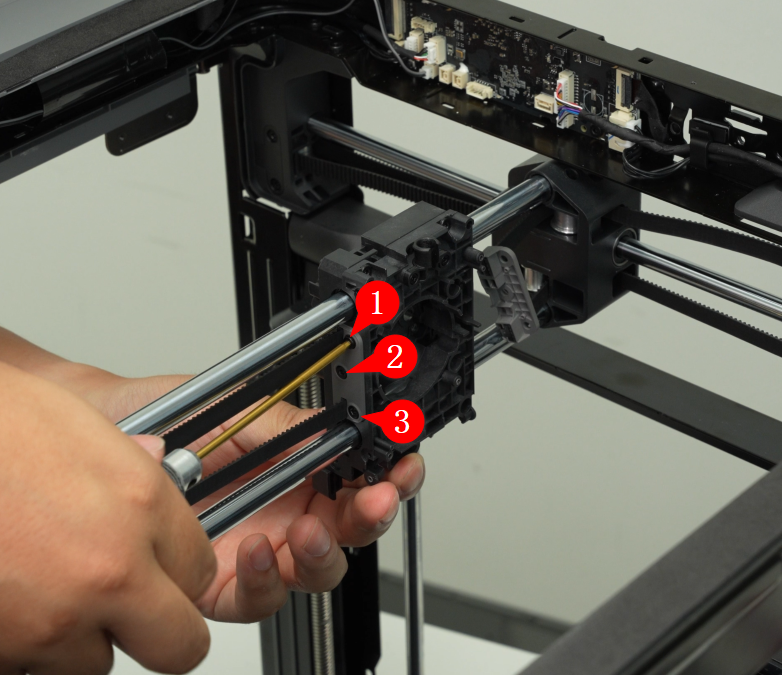

Enhebre primero la correa a través del carro Y, luego a través de la polea libre frontal y finalmente a través de la polea libre inferior.

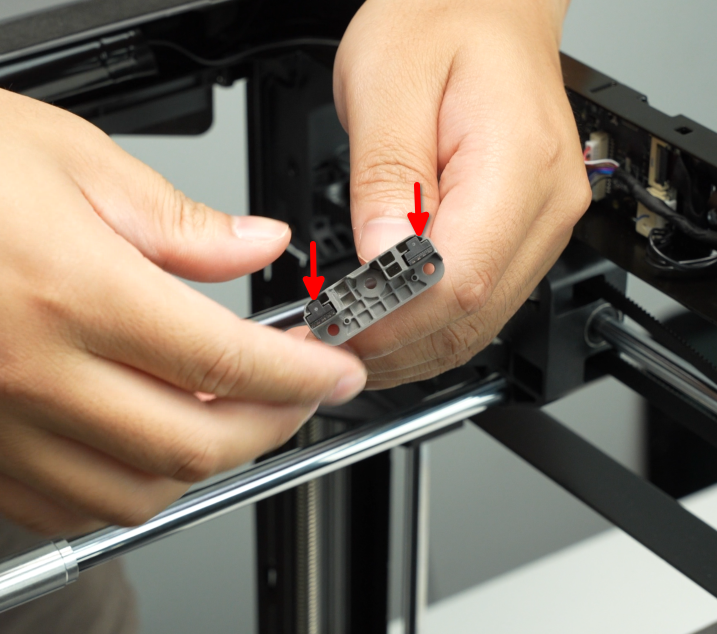

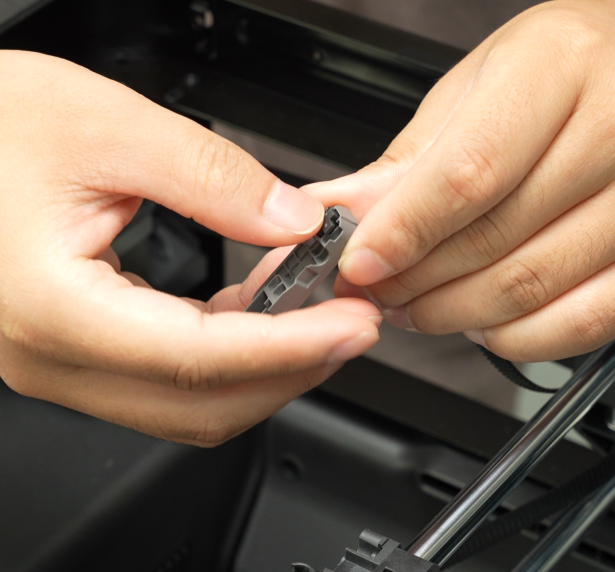

Enhebre la correa a través del sujetador de correa, alinee los dientes del sujetador con los dientes de la correa, asegurándose de que el punto elevado esté en el extremo de la correa. Luego tire de la correa para encajar el sujetador y la correa juntos en el sujetador.
Instale la otra correa XY utilizando el mismo método.
Paso 3: Instalar la carcasa de la impresora
- Instale el panel lateral derecho y el conjunto de conmutación de flujo de aire adaptativo: Reemplazando el panel lateral derecho del P2S
- Instale el panel lateral izquierdo y la cubierta de la placa AP: Reemplazando el panel lateral izquierdo del P2S
- Instale el panel trasero, el amortiguador y el soporte guía de filamento: Reemplazando el panel trasero del P2S
Paso 4: Instalar el ensamblaje del carro del cabezal
Antes de la instalación, verifique que los resortes estén en la cubierta frontal del carro del cabezal.

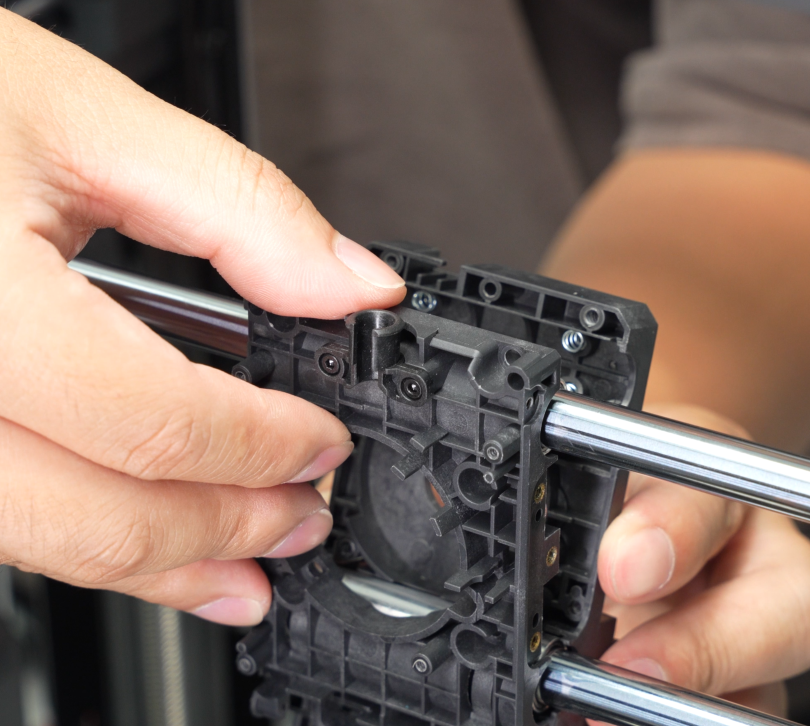

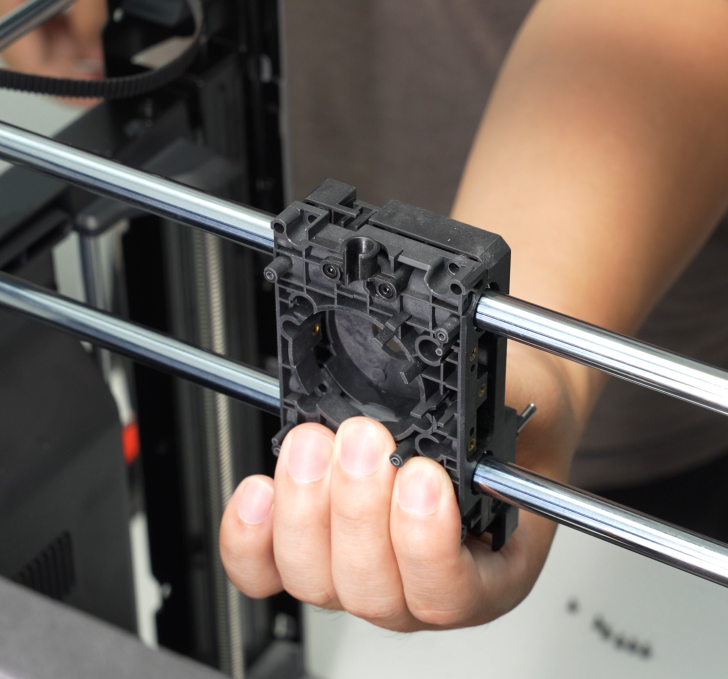

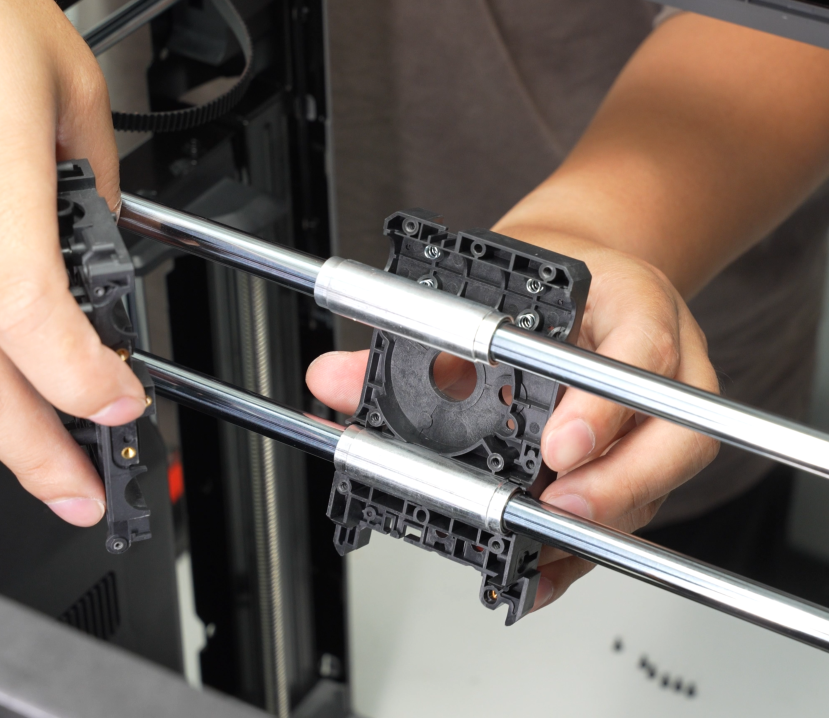

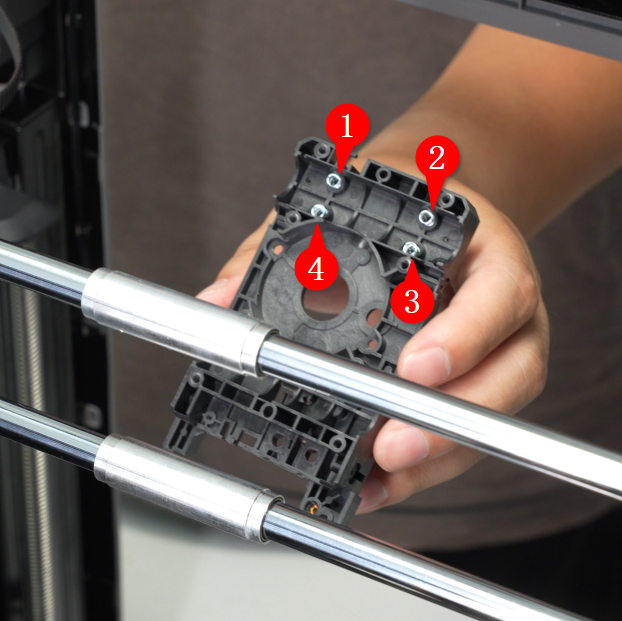

Alinee los dos manguitos de aluminio del eje X verticalmente. Coloque la parte inferior de la cubierta frontal del carro del cabezal contra los manguitos, luego gire lentamente la cubierta frontal hasta que la parte superior del cubierta contacte los manguitos.

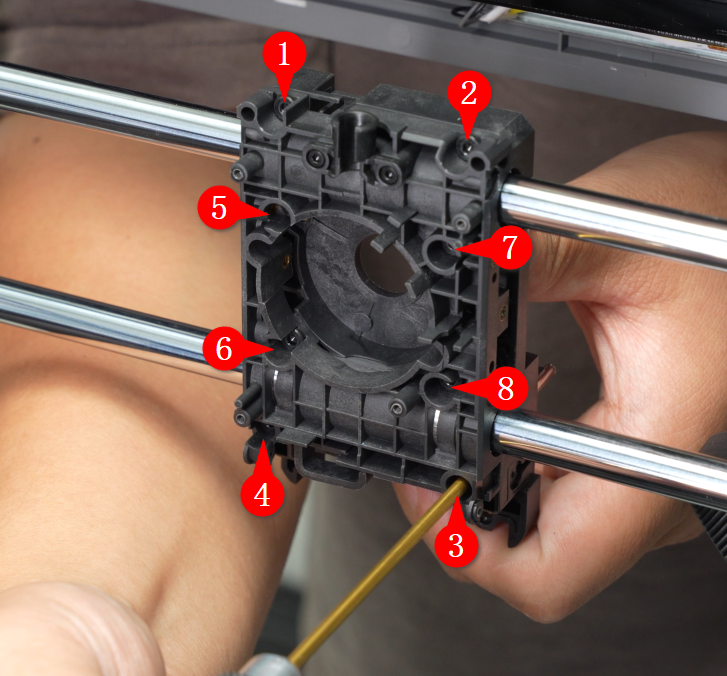

A continuación, instale la cubierta trasera del carro del cabezal y use una llave hexagonal H2.0 para apretar los ocho tornillos en un patrón diagonal.
Paso 5: Instalar el sujetador de correa
Primero, instale el sujetador derecho (cerca del panel lateral derecho) en el cabezal y apriete los tres tornillos con una llave hexagonal H2.0.
Empuje el cabezal hacia la parte trasera derecha, luego instale firmemente el sujetador de correa en el otro lado en el cabezal y apriete los tres tornillos con una llave hexagonal H2.0.
Empuje manualmente la carrocería del cabezal hacia adelante y hacia atrás a lo largo de las direcciones XY, tanto como sea posible, 3–5 veces, luego apriete los cuatro tornillos de tensión con una llave hexagonal H2.0.
Paso 6: Instalar componentes en el cabezal
-
Instale el motor de extrusión:
Reemplazo del motor de extrusión P2S -
Instale el sensor de corriente de eddy:
Reemplazo del sensor de eddy P2S
El sensor de eddy debe ajustarse manualmente después de instalar todos los componentes.
-
Instale el montaje de la cadena de arrastre, conecte los cables del cabezal y la cadena de arrastre a la carrocería del cabezal, luego instale la placa del cabezal.
Reemplazo de la placa del cabezal P2S -
Instale el conjunto del extrusor y la palanca del cortador de filamento.
Reemplazo de los componentes del extrusor P2S
Reemplazo de la palanca del cortador de filamento -
Instale el conjunto de calentamiento del hotend, el ventilador del hotend, la carcasa del cabezal y el hotend.
Reemplazo del conjunto de calentamiento del hotend/ventilador del hotend P2S
Paso 7: Ajustar el sensor de eddy
Consulte la siguiente Wiki para ajustar la posición de la bobina de eddy:
ajuste del sensor de eddy P2S
Verificación del éxito
Conecte la alimentación, encienda la impresora y ejecute el proceso de calibración de la máquina para confirmar que se complete correctamente.
Si ocurren problemas, revise todos los pasos de reemplazo, asegúrese de que todos los componentes estén instalados correctamente y vuelva a intentarlo. Si el problema persiste, contacte al soporte de Bambu Lab para obtener asistencia adicional.
