Sensor Eddy
El sensor Eddy está instalado entre el extrusor y el hotend en el P2S. Es un componente utilizado para calibrar activamente el flujo de filamento.
Cuándo utilizar esta guía
- El sensor Eddy está dañado o no funciona
Herramientas y materiales requeridos

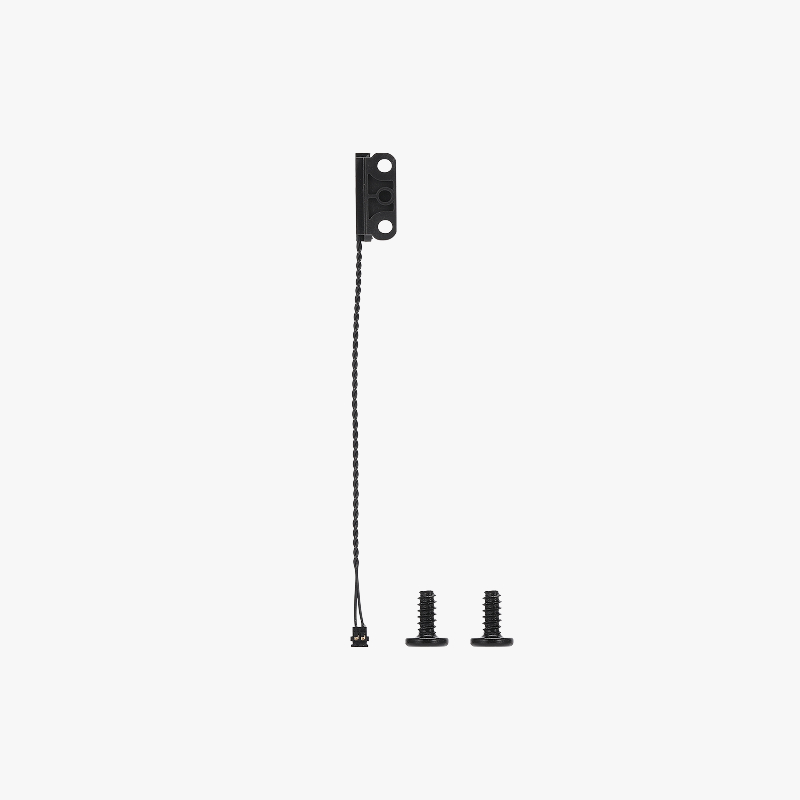

- Nuevo sensor Eddy
- Llave Allen H1.5
Advertencia de seguridad
IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de choque eléctrico, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para asistencia.
Retirar el sensor Eddy
Paso 1: Retirar la cubierta frontal del cabezal
Consulte Reemplazar la carcasa del cabezal P2S para retirar la cubierta frontal del cabezal.
Paso 2: Retirar el hotend

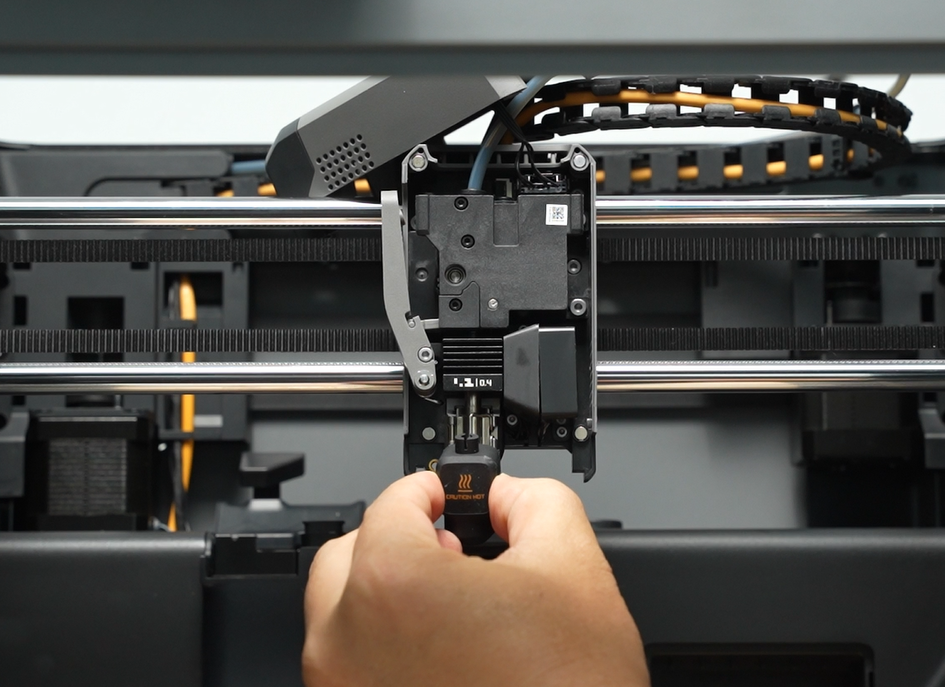

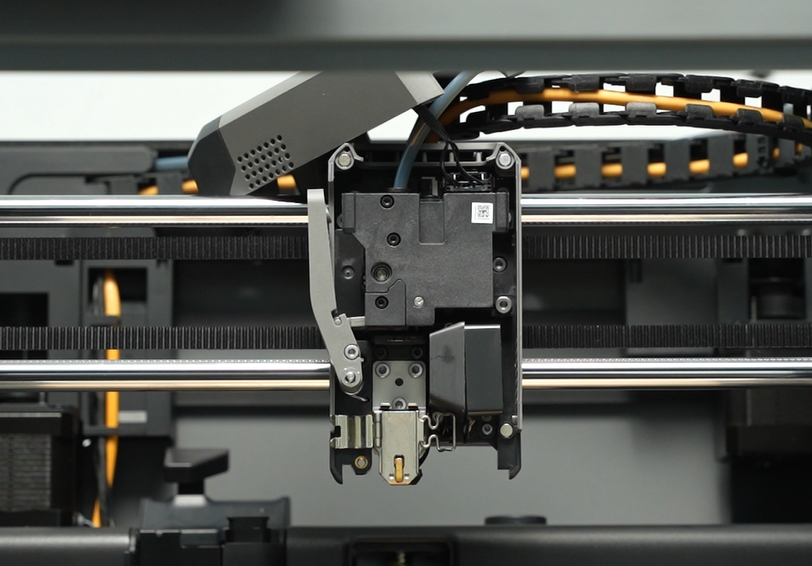

Consulte Reemplazar hotend y calceta de silicona P2S para retirar la calceta de silicona del hotend y luego el hotend.
Paso 3: Retirar el conducto de aire del ventilador del hotend

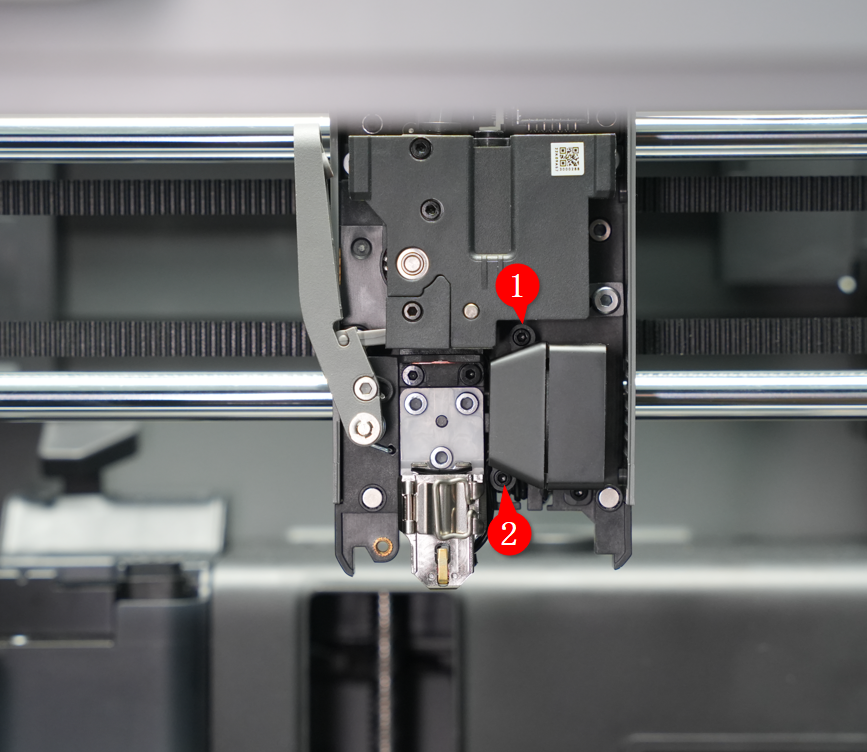

Retire dos tornillos del conducto del ventilador con una llave Allen H1.5 y retire el conducto de aire del cabezal.
Paso 4: Liberar el cable

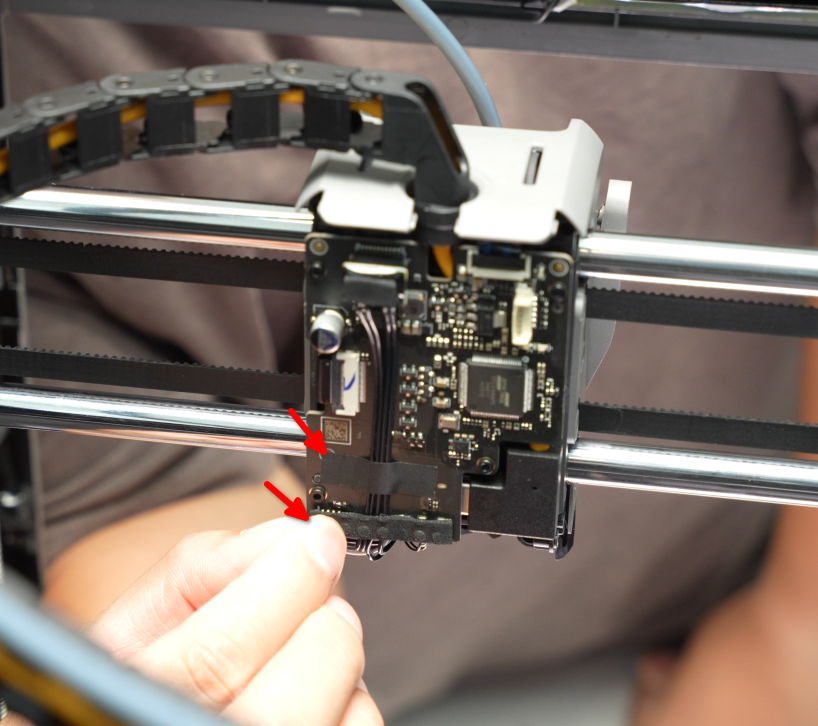

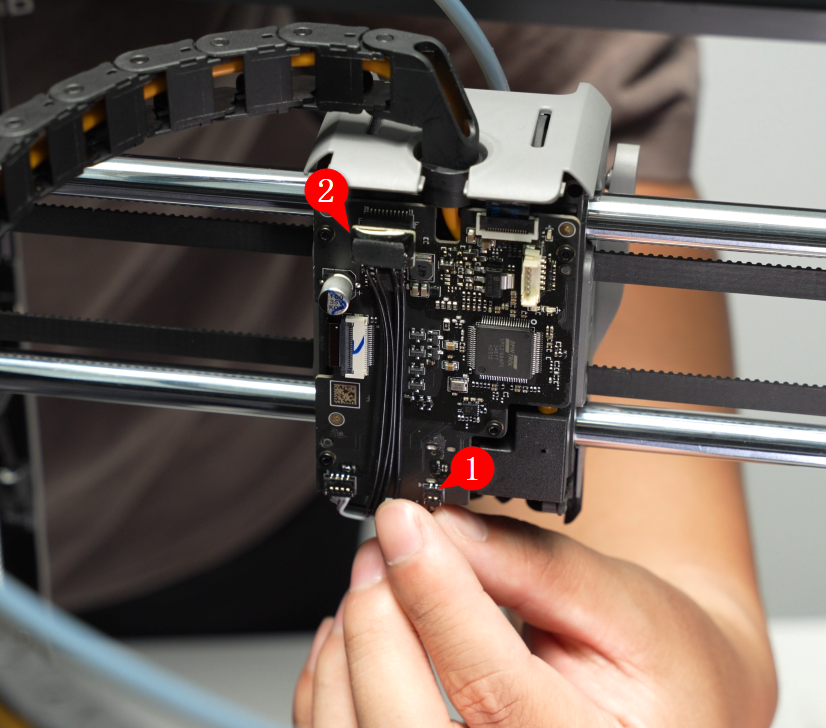

Retire la espuma y cinta adheridas a la placa TH, luego desconecte el cable del ventilador del hotend y el cable del conjunto de calentamiento del hotend de la placa TH en secuencia.
Al desconectar el cable del sensor Eddy, levántelo rectamente del conector; no aplique fuerza lateral ni lo mueva, ya que esto podría dañar el conector.

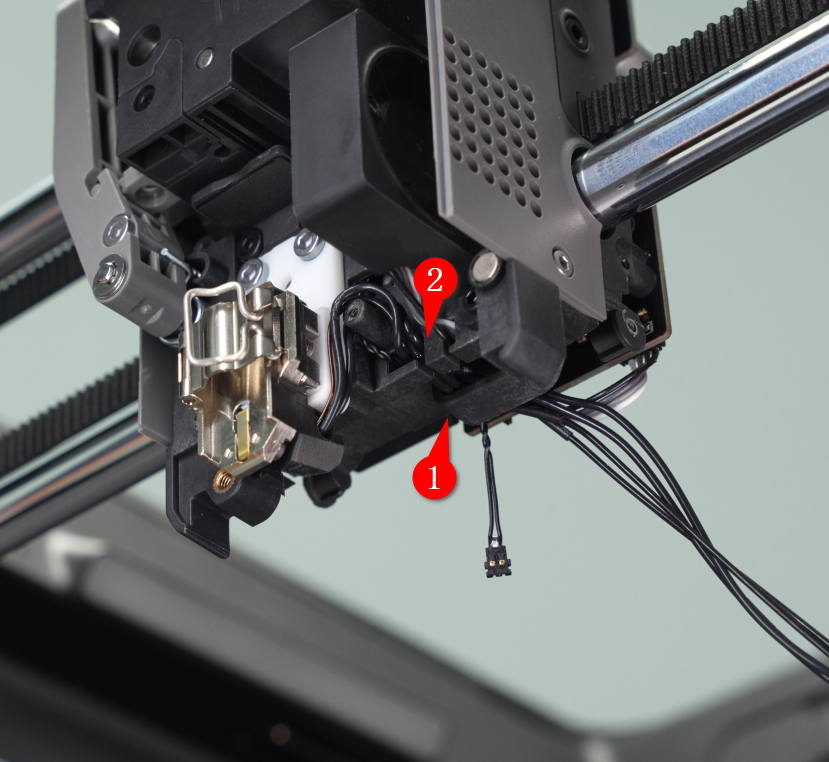

Retire el cable del ventilador del hotend y el cable del conjunto de calentamiento del hotend de los clips de cable en secuencia.
Paso 5: Retirar el sensor Eddy

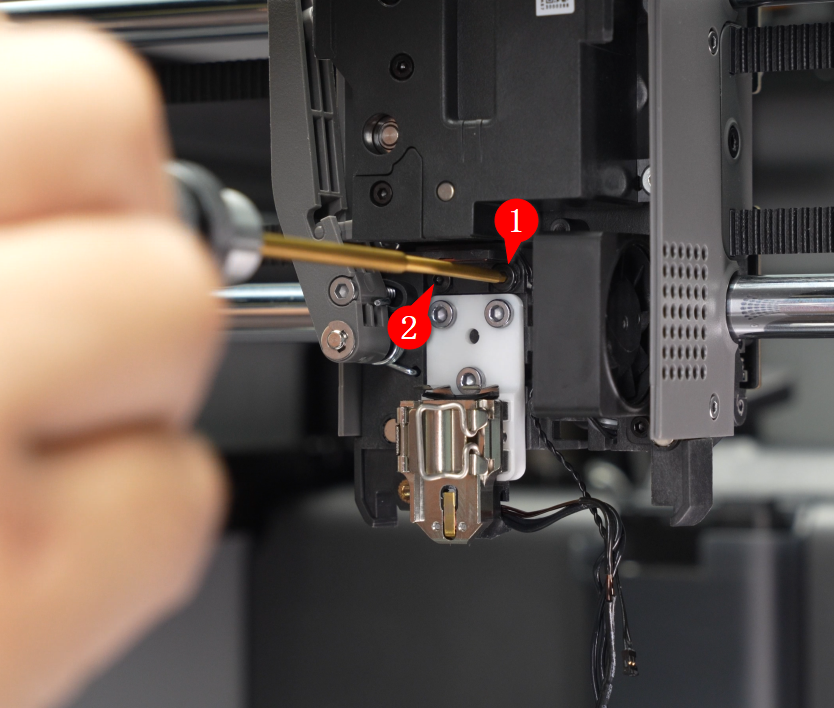

Use una llave Allen H1.5 para retirar los dos tornillos que fijan el sensor Eddy, luego retire la bobina.
Instalar el nuevo sensor Eddy
Paso 1: Instalar el sensor Eddy
Con los agujeros de tornillo orientados hacia abajo, instale el sensor Eddy por encima del conjunto de calentamiento del hotend y apriete los dos tornillos con una llave Allen H1.5.
Paso 2: Conectar el cable
Primero, fije el cable del sensor Eddy en el clip de cable mostrado en la figura a continuación.

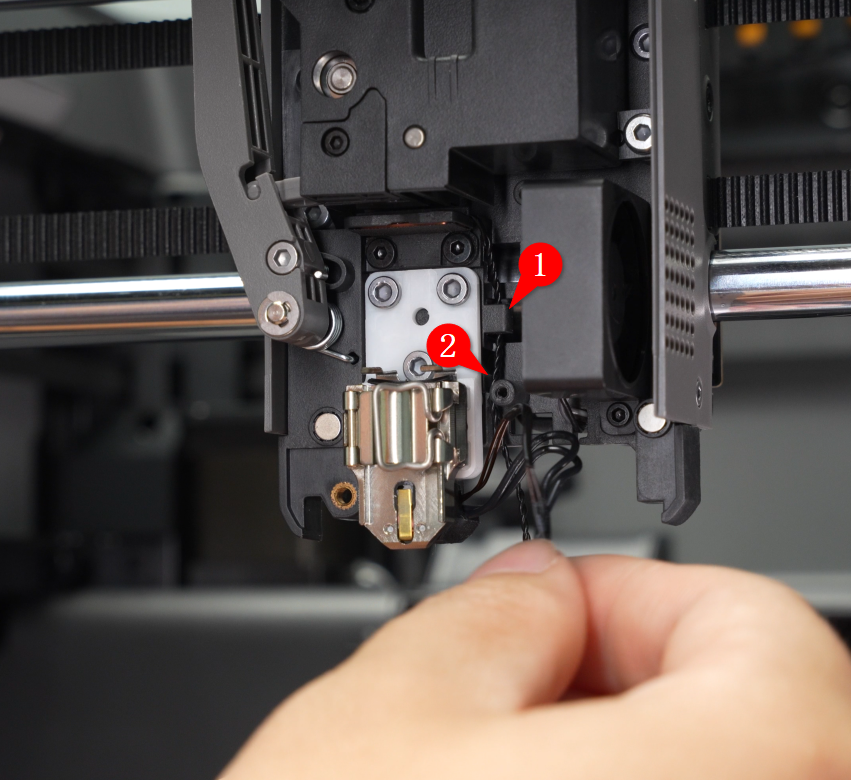

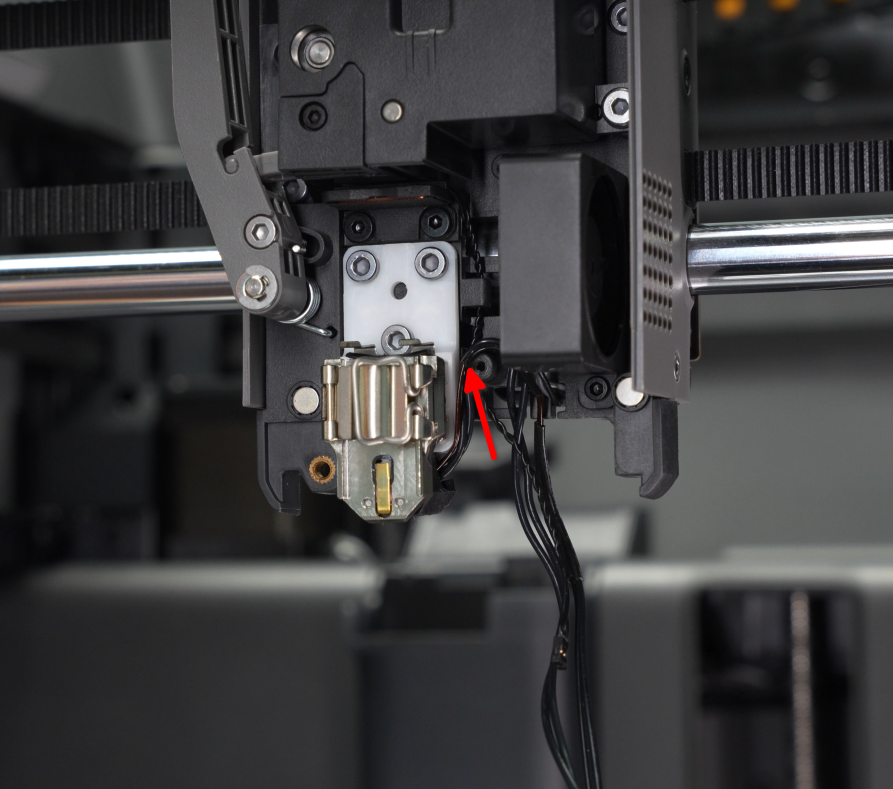

Guíe el cable de calentamiento del hotend por encima de la columna de tornillos como se muestra. Asegúrese de que esté completamente por encima de la columna y alejado de la superficie de roscado para evitar que quede atrapado durante la instalación del conducto de aire del ventilador del hotend.
Guíe el cable del conjunto de calentamiento del hotend y el cable del sensor Eddy en los clips de cable.
Reconecte el cable del conjunto de calentamiento del hotend a la placa TH. Alinee el conector del sensor Eddy con el puerto en la placa TH y presiónelo completamente.
Vuelva a aplicar la cinta y espuma.
Paso 3: Instalar el conducto de aire del ventilador del hotend
Instale el conducto del ventilador del hotend en el lado izquierdo del ventilador del hotend.

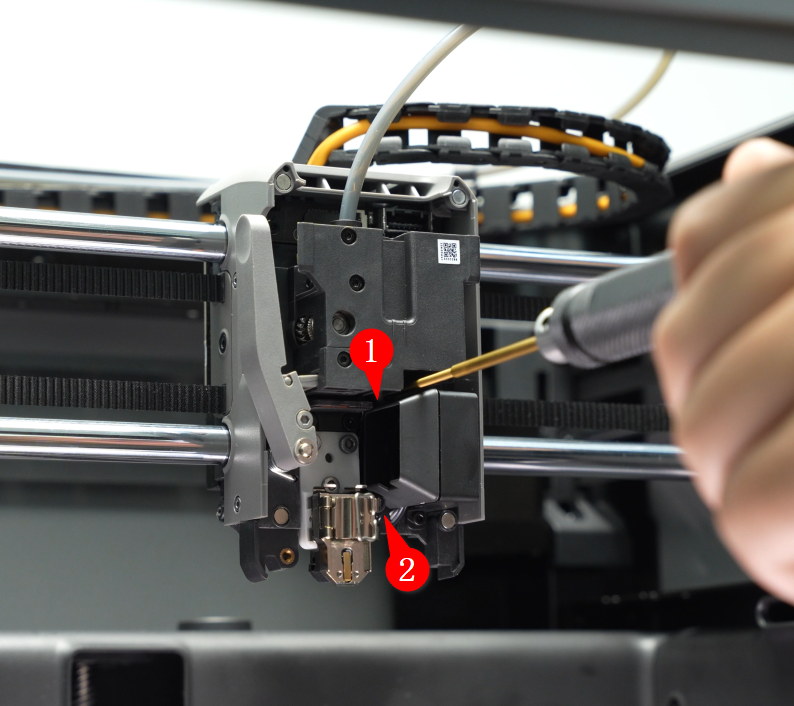

Asegúrese de que los cables no queden atrapados debajo de los agujeros de tornillo, luego apriete los dos tornillos con una llave hexagonal H1.5.
Paso 4: Instalar hotend y calceta de silicona
Para instrucciones detalladas, consulte la página de wiki sobre reemplazar el hotend y la calceta de silicona para instalar la calceta de silicona y el hotend.
Paso 5: Instalar la cubierta frontal del cabezal
Consulte Reemplazar la carcasa del cabezal para reemplazar la cubierta frontal del cabezal.
Verificación de éxito
Conecte la alimentación de la impresora y encienda la impresora. Inicie una impresión y asegúrese de que se imprima correctamente. Después de reemplazar el sensor Eddy, consulte Ajustar sensor Eddy de boquilla P2S para el ajuste.
Si encuentra problemas, revise los pasos y verifique todas las conexiones antes de intentarlo nuevamente. Si el problema persiste, póngase en contacto con el equipo de servicio al cliente de Bambu Lab para asistencia adicional.
