Cubierta de la placa AP/Luz LED - Izquierda

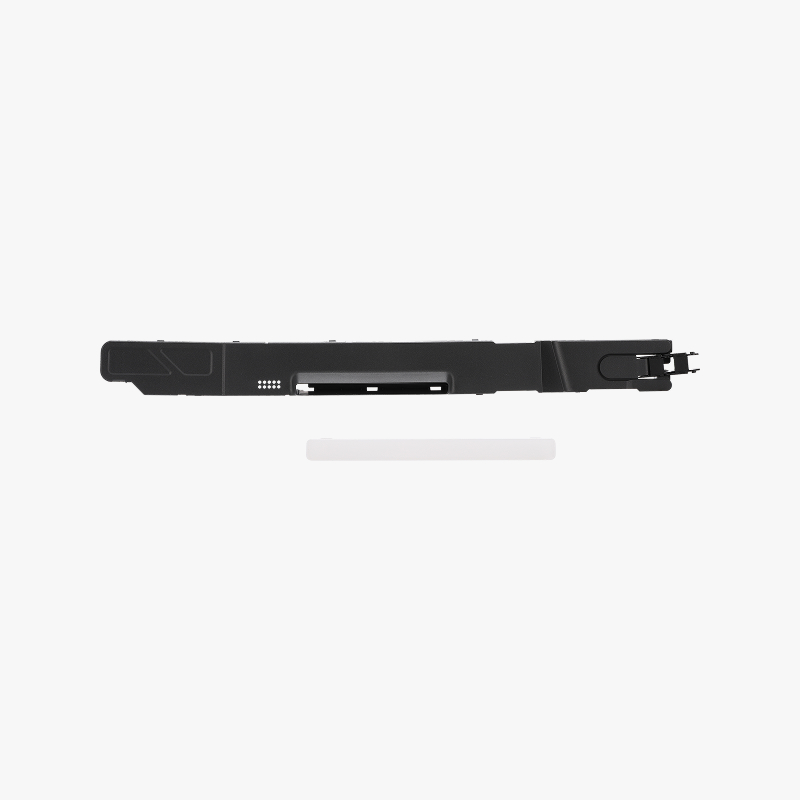

Cubierta de la placa AP: Una cubierta plástica instalada en el lado izquierdo de la impresora para proteger la cubierta de la placa AP y sus cables de conexión. El paquete de accesorios incluye:
-
Cubierta de la placa AP* 1
-
Cubierta de la lámpara LED* 1
-
Tornillo BT2x8* 2

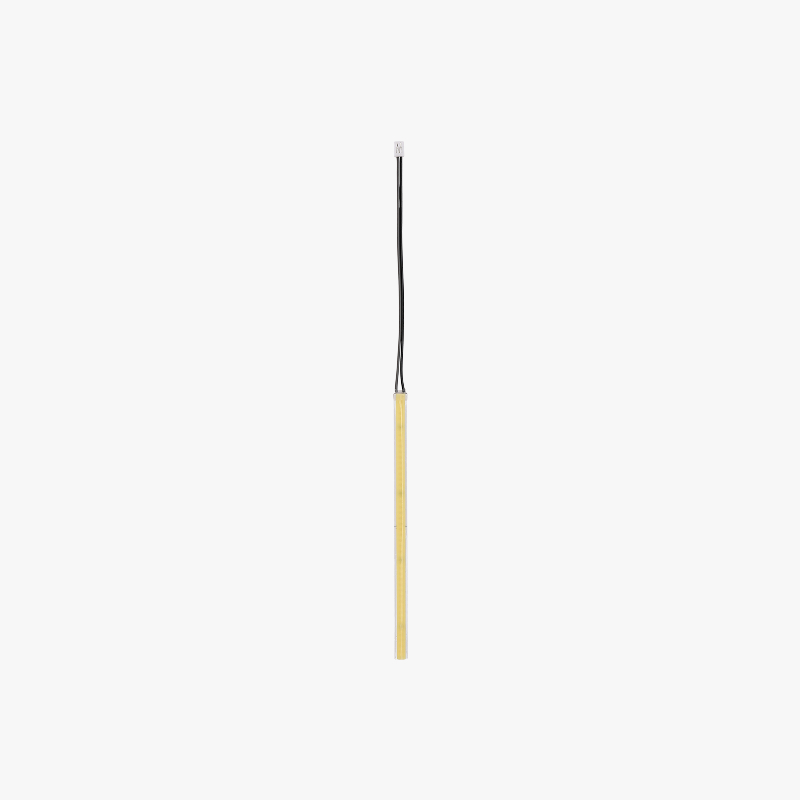

Luz LED - Izquierda:
Una tira de luces LED montada en la cubierta de la placa AP para iluminar la cámara de la impresora.
El paquete de accesorios incluye: -
Luz LED - Izquierda* 1
Cuándo utilizar esta guía
- La cubierta de la placa AP está dañada
- La Luz LED - Izquierda no ilumina o está dañada
Herramientas y materiales requeridos
- Nueva cubierta de la placa AP/Luz LED - Izquierda
- Llave Allen H1.5
- Pinzas
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de choque eléctrico, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o con los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
Retirar la cubierta de la placa AP
Paso 1: Retirar el soporte del tubo PTFE
Consulte las instrucciones para Reemplazar el soporte del tubo PTFE para retirar el soporte del tubo PTFE.
Paso 2: Desbloquear la cubierta de la placa AP

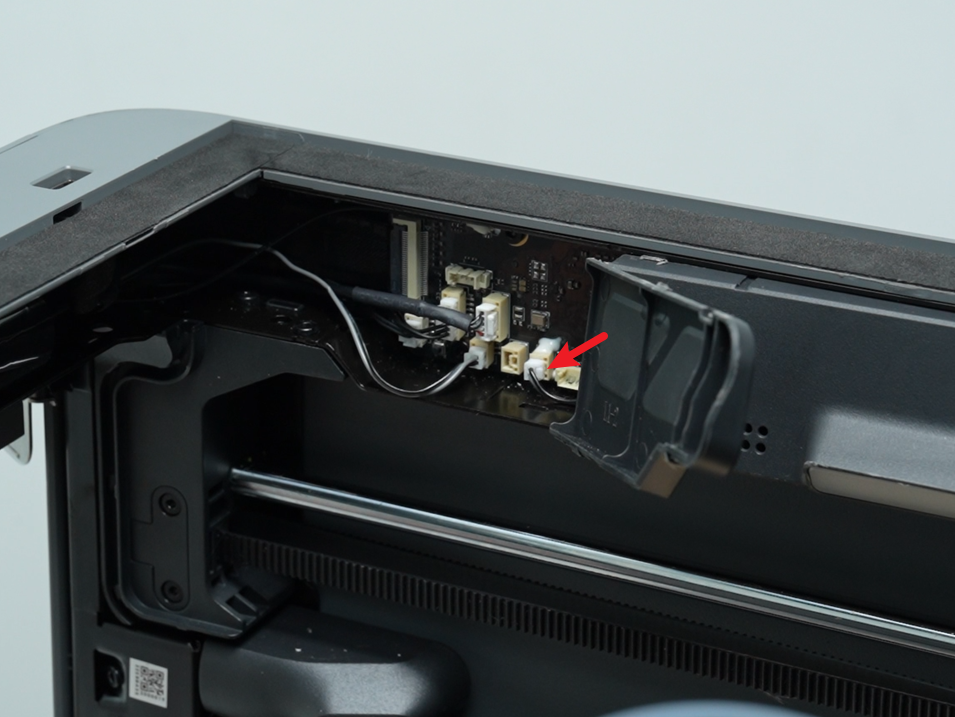

Abra el extremo de acceso de la cubierta de la placa AP y desconecte el cable de la Luz LED - Izquierda de la placa AP.

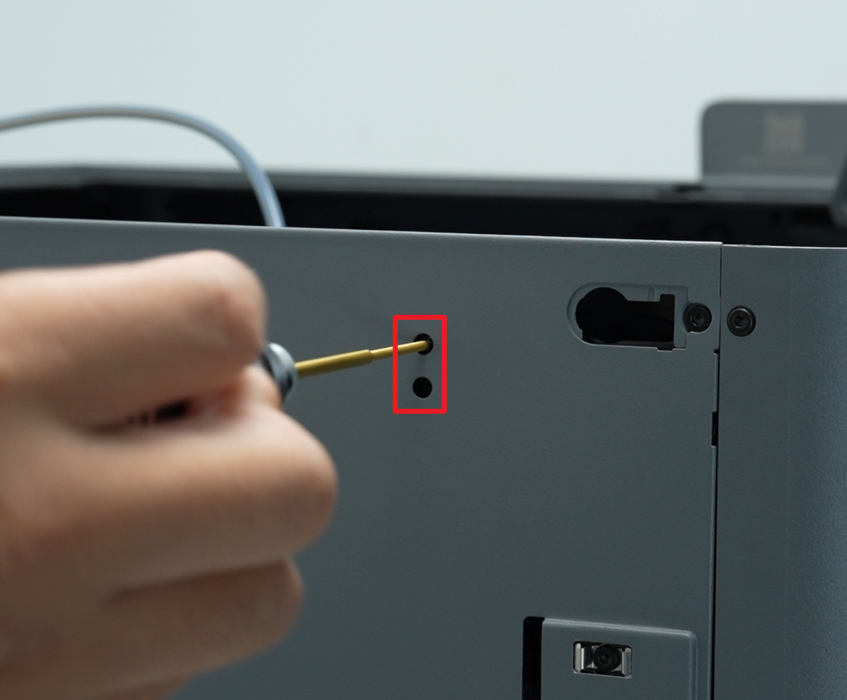

Use una llave Allen H1.5 para retirar los dos tornillos de fijación de la cubierta de la placa AP (BT2x8).
Paso 3: Retirar la cubierta de la placa AP

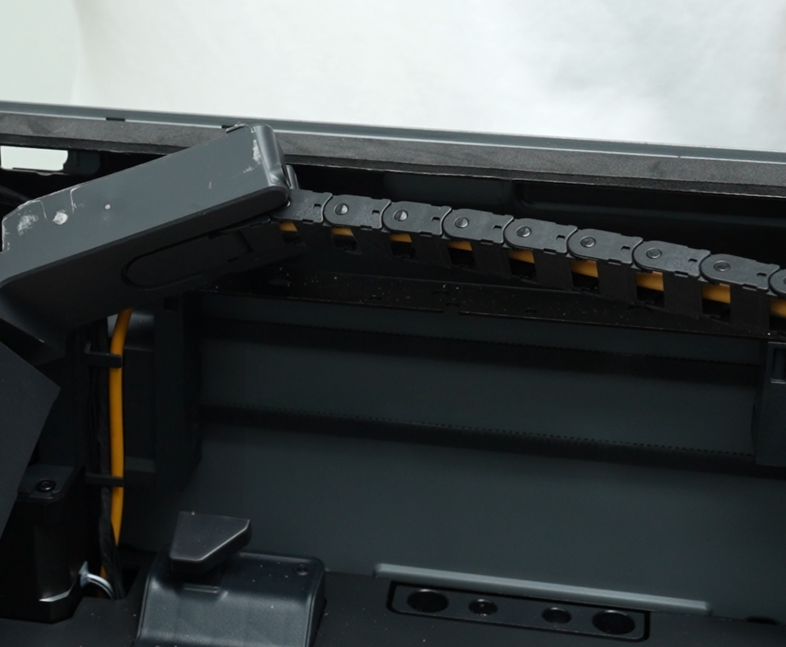

Sostenga la cubierta de la placa AP conectada a la cadena de cables y jalela hacia la derecha. Sostenga el lado izquierdo de la cubierta de la placa AP con la mano izquierda mientras jala. Al retirar la cadena de cables derecha, continúe sosteniendo la cubierta de la placa AP con la mano izquierda para evitar que caiga.

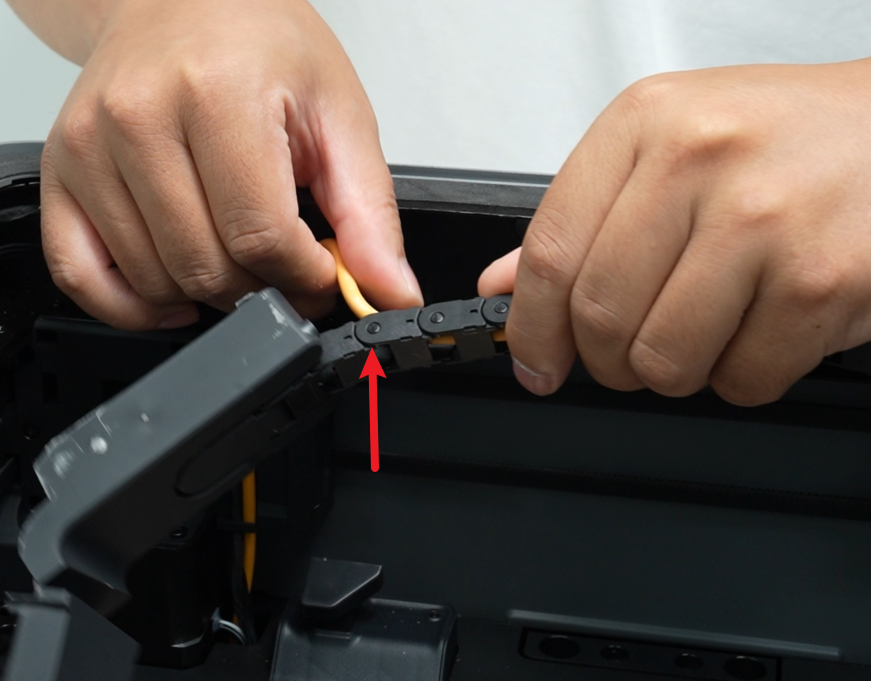

Comenzando desde el lado de la cubierta de la placa AP, desconecte la cadena de cables en la segunda sección, afloje el cable del cabezal y retire la cubierta de la placa AP.
Paso 4: Retirar la Luz LED - Izquierda
Use las manos para liberar las dos hebillas de la cubierta de la Luz LED y retire la cubierta de la luz de la cubierta de la placa AP.
Afloje los cables de conexión y retire la Luz LED - Izquierda de la cubierta de la placa AP.
Instalar la cubierta de la placa AP
Paso 1: Instalar la Luz LED - Izquierda

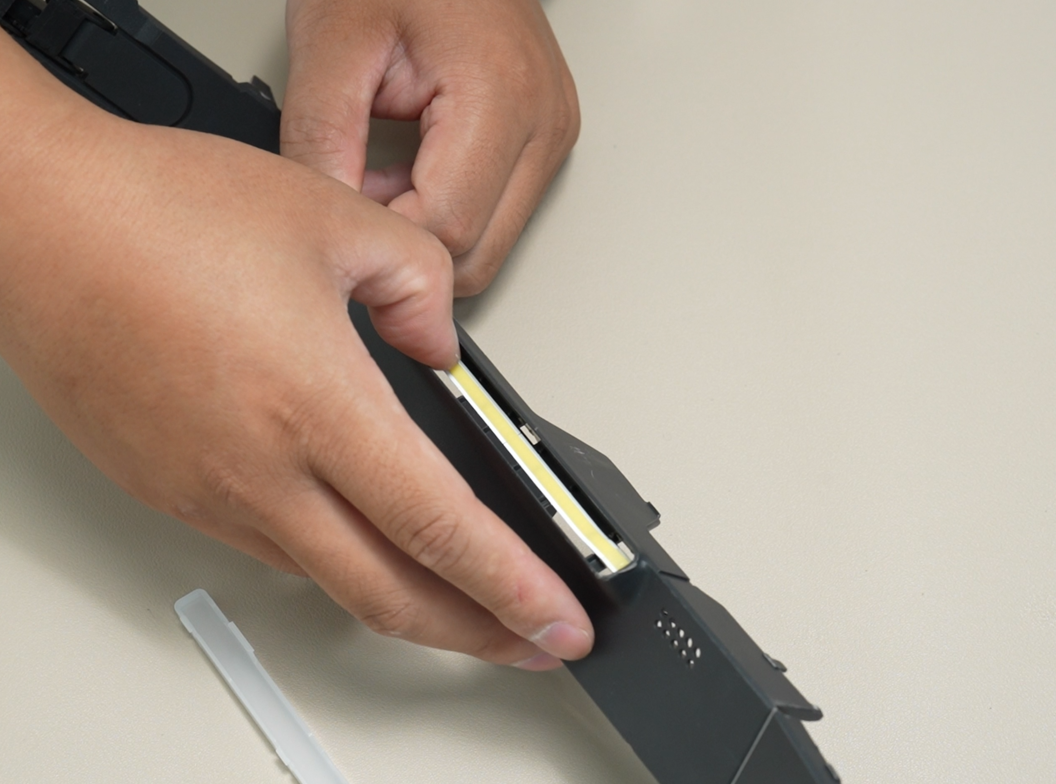

Retire la capa adhesiva de la nueva Luz LED. Coloque la mitad de la tira de luz en la ranura, pase el cable a través de la cubierta de la placa AP y presione firmemente la tira para completar la instalación.

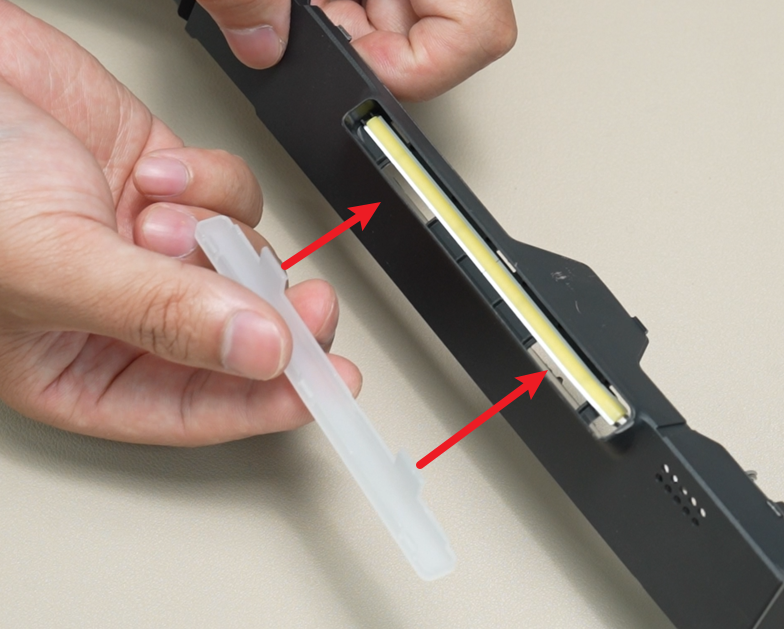

Instale la cubierta de la Luz LED en la cubierta de la placa AP y asegure que las hebillas estén completamente fijadas.
Paso 2: Instalar la cubierta de la placa AP
Instale el cable del cabezal en la cubierta de la placa AP y conecte la cadena de cables.
Empuje el lado trasero de la cubierta de la placa AP a lo largo de la ranura de montaje hasta que quede en su lugar (use una llave Allen para confirmar que los agujeros de tornillo están alineados). Mientras empuja la cubierta de la placa AP, sostenga el extremo de acceso con la mano y asegure la abrazadera en el marco.
Conecte el cable izquierdo de la Luz LED a la cubierta de la placa AP y cierre el terminal de inspección.
Use una llave Allen H1.5 para apretar los dos tornillos BT2x8 y asegurar la cubierta de la placa AP.
Paso 3: Instalar el soporte del tubo PTFE
Consulte las instrucciones para Reemplazar el soporte del tubo PTFE e instale nuevamente el soporte del tubo PTFE.
Verificación de funcionamiento
Conecte el cable de alimentación, encienda la impresora y active y desactive la luz LED desde la pantalla para confirmar que funciona correctamente.
Si encuentra problemas, revierta sus pasos y asegúrese de que el cable de la Luz LED - Izquierda esté conectado firmemente, luego pruebe nuevamente. Si el problema persiste, contacte al equipo técnico de Bambu Lab para recibir asistencia adicional.
